Prowadzenie i użytkowanie189

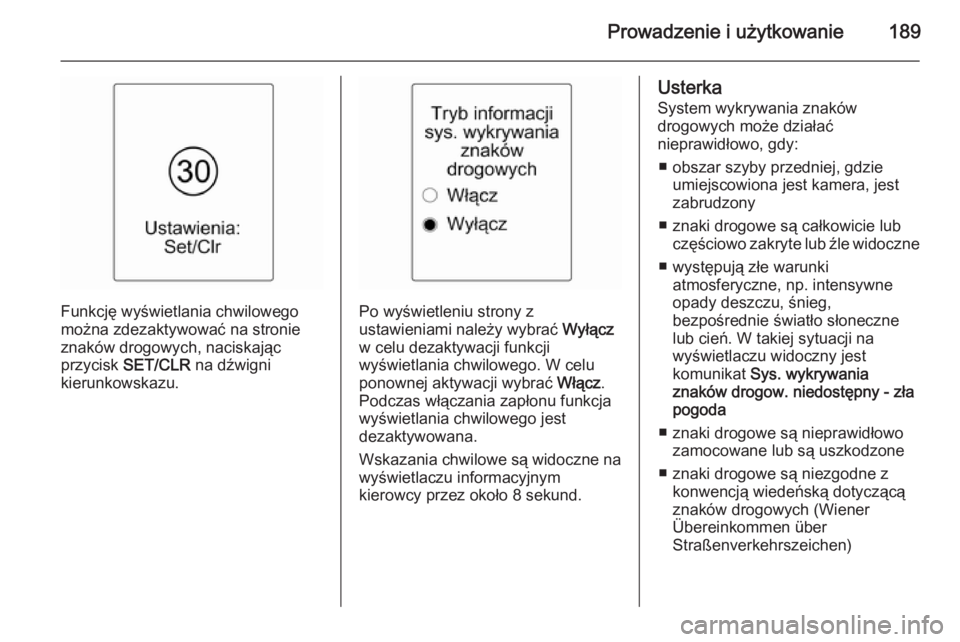

Funkcję wyświetlania chwilowego
można zdezaktywować na stronie znaków drogowych, naciskając
przycisk SET/CLR na dźwigni
kierunkowskazu.Po wyświetleniu strony z
ustawieniami należy wybrać Wyłącz
w celu dezaktywacji funkcji
wyświetlania chwilowego. W celu
ponownej aktywacji wybrać Włącz.
Podczas włączania zapłonu funkcja
wyświetlania chwilowego jest
dezaktywowana.
Wskazania chwilowe są widoczne na wyświetlaczu informacyjnym
kierowcy przez około 8 sekund.
Usterka
System wykrywania znaków
drogowych może działać
nieprawidłowo, gdy:
■ obszar szyby przedniej, gdzie umiejscowiona jest kamera, jestzabrudzony
■ znaki drogowe są całkowicie lub częściowo zakryte lub źle widoczne
■ występują złe warunki atmosferyczne, np. intensywne
opady deszczu, śnieg,
bezpośrednie światło słoneczne
lub cień. W takiej sytuacji na
wyświetlaczu widoczny jest
komunikat Sys. wykrywania
znaków drogow. niedostępny - zła
pogoda
■ znaki drogowe są nieprawidłowo zamocowane lub są uszkodzone
■ znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych (Wiener
Übereinkommen über
Straßenverkehrszeichen)

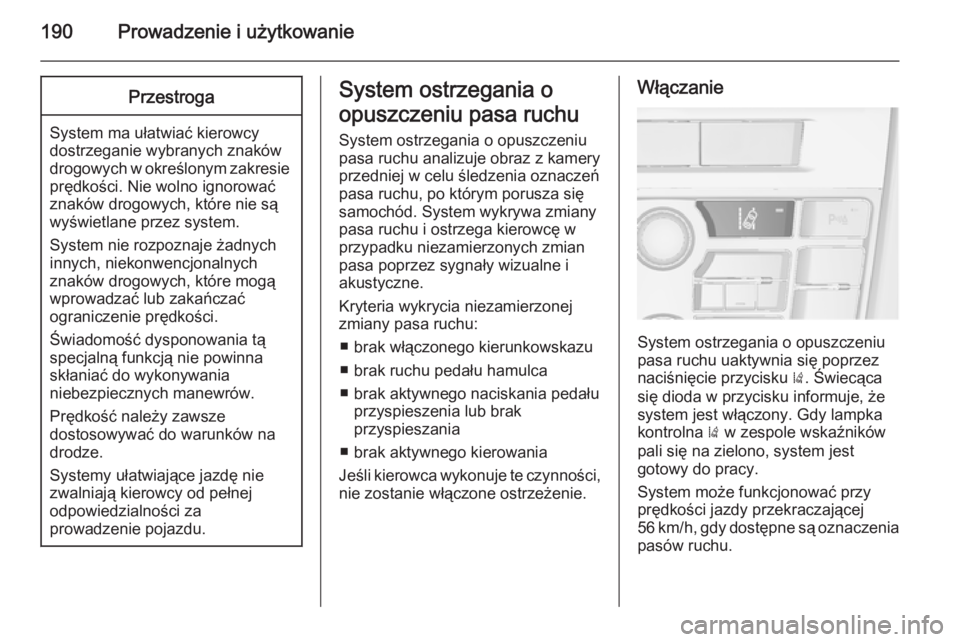

190Prowadzenie i użytkowaniePrzestroga
System ma ułatwiać kierowcydostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
■ brak włączonego kierunkowskazu
■ brak ruchu pedału hamulca
■ brak aktywnego naciskania pedału przyspieszenia lub brak
przyspieszania
■ brak aktywnego kierowania
Jeśli kierowca wykonuje te czynności,
nie zostanie włączone ostrzeżenie.Włączanie
System ostrzegania o opuszczeniu
pasa ruchu uaktywnia się poprzez
naciśnięcie przycisku ). Świecąca
się dioda w przycisku informuje, że system jest włączony. Gdy lampka
kontrolna ) w zespole wskaźników
pali się na zielono, system jest
gotowy do pracy.
System może funkcjonować przy
prędkości jazdy przekraczającej
56 km/h, gdy dostępne są oznaczenia
pasów ruchu.

Prowadzenie i użytkowanie191

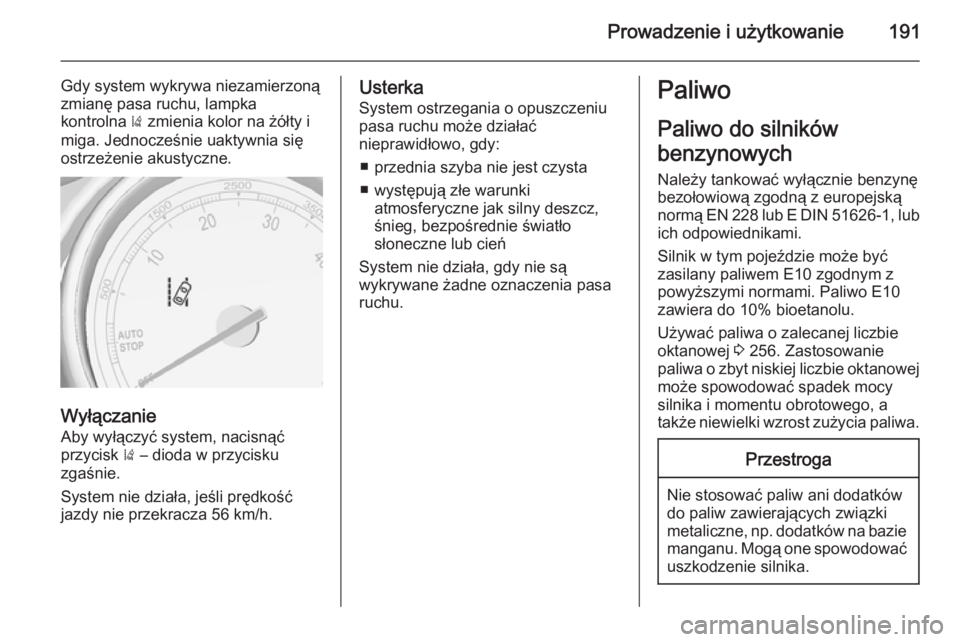

Gdy system wykrywa niezamierzoną
zmianę pasa ruchu, lampka
kontrolna ) zmienia kolor na żółty i
miga. Jednocześnie uaktywnia się
ostrzeżenie akustyczne.
Wyłączanie
Aby wyłączyć system, nacisnąć
przycisk ) – dioda w przycisku
zgaśnie.
System nie działa, jeśli prędkość
jazdy nie przekracza 56 km/h.
Usterka
System ostrzegania o opuszczeniu pasa ruchu może działać
nieprawidłowo, gdy:
■ przednia szyba nie jest czysta
■ występują złe warunki atmosferyczne jak silny deszcz,śnieg, bezpośrednie światło
słoneczne lub cień
System nie działa, gdy nie są
wykrywane żadne oznaczenia pasa
ruchu.Paliwo
Paliwo do silników
benzynowych Należy tankować wyłącznie benzynę
bezołowiową zgodną z europejską
normą EN 228 lub E DIN 51626-1, lub ich odpowiednikami.
Silnik w tym pojeździe może być
zasilany paliwem E10 zgodnym z
powyższymi normami. Paliwo E10
zawiera do 10% bioetanolu.
Używać paliwa o zalecanej liczbie
oktanowej 3 256. Zastosowanie
paliwa o zbyt niskiej liczbie oktanowej
może spowodować spadek mocy
silnika i momentu obrotowego, a
także niewielki wzrost zużycia paliwa.Przestroga
Nie stosować paliw ani dodatków
do paliw zawierających związki
metaliczne, np. dodatków na bazie manganu. Mogą one spowodować
uszkodzenie silnika.

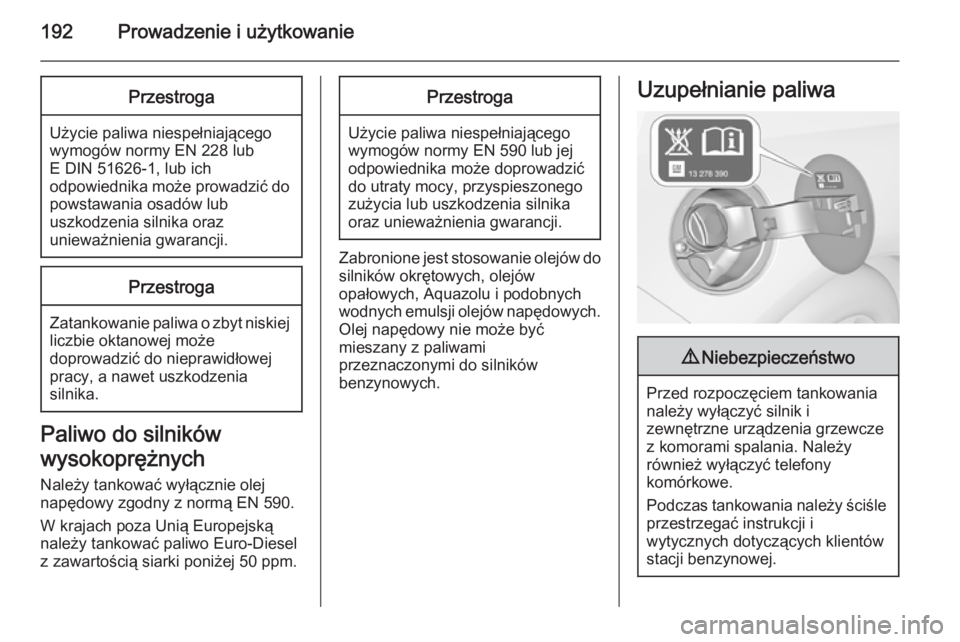

192Prowadzenie i użytkowaniePrzestroga
Użycie paliwa niespełniającego
wymogów normy EN 228 lub
E DIN 51626-1, lub ich
odpowiednika może prowadzić do powstawania osadów lub
uszkodzenia silnika oraz
unieważnienia gwarancji.
Przestroga
Zatankowanie paliwa o zbyt niskiej liczbie oktanowej może
doprowadzić do nieprawidłowej
pracy, a nawet uszkodzenia
silnika.
Paliwo do silników
wysokoprężnych Należy tankować wyłącznie olej
napędowy zgodny z normą EN 590.
W krajach poza Unią Europejską
należy tankować paliwo Euro-Diesel
z zawartością siarki poniżej 50 ppm.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 590 lub jej odpowiednika może doprowadzić
do utraty mocy, przyspieszonego
zużycia lub uszkodzenia silnika
oraz unieważnienia gwarancji.
Zabronione jest stosowanie olejów do silników okrętowych, olejów
opałowych, Aquazolu i podobnych
wodnych emulsji olejów napędowych.
Olej napędowy nie może być
mieszany z paliwami
przeznaczonymi do silników
benzynowych.
Uzupełnianie paliwa9 Niebezpieczeństwo
Przed rozpoczęciem tankowania
należy wyłączyć silnik i
zewnętrzne urządzenia grzewcze
z komorami spalania. Należy
również wyłączyć telefony
komórkowe.
Podczas tankowania należy ściśle
przestrzegać instrukcji i
wytycznych dotyczących klientów
stacji benzynowej.

Prowadzenie i użytkowanie1939Niebezpieczeństwo

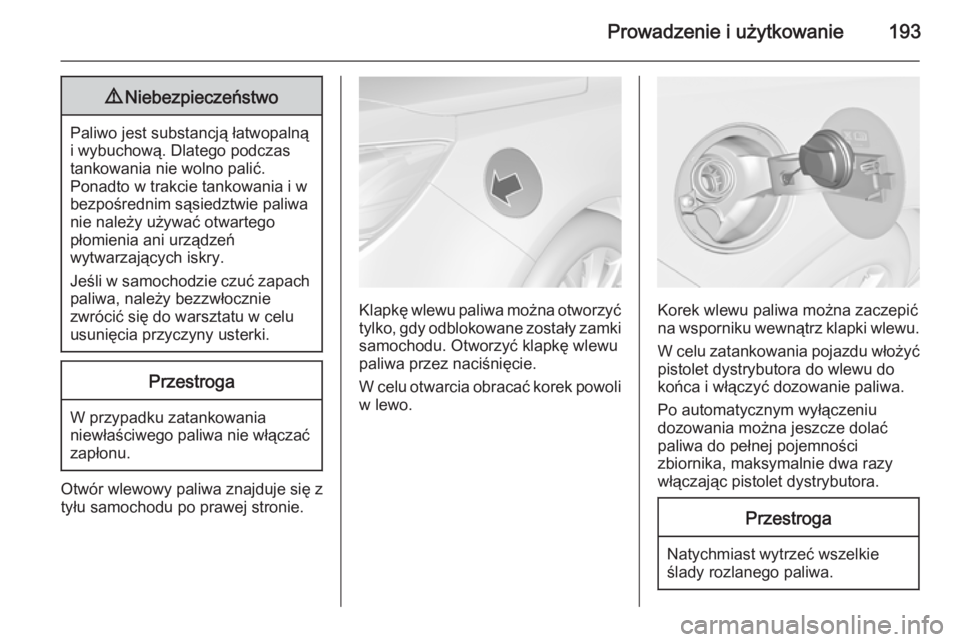

Paliwo jest substancją łatwopalną
i wybuchową. Dlatego podczas
tankowania nie wolno palić.
Ponadto w trakcie tankowania i w
bezpośrednim sąsiedztwie paliwa
nie należy używać otwartego
płomienia ani urządzeń
wytwarzających iskry.
Jeśli w samochodzie czuć zapach paliwa, należy bezzwłocznie
zwrócić się do warsztatu w celu
usunięcia przyczyny usterki.
Przestroga
W przypadku zatankowania
niewłaściwego paliwa nie włączać zapłonu.
Otwór wlewowy paliwa znajduje się ztyłu samochodu po prawej stronie.
Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu. Otworzyć klapkę wlewupaliwa przez naciśnięcie.
W celu otwarcia obracać korek powoli
w lewo.Korek wlewu paliwa można zaczepić
na wsporniku wewnątrz klapki wlewu.
W celu zatankowania pojazdu włożyć
pistolet dystrybutora do wlewu do
końca i włączyć dozowanie paliwa.
Po automatycznym wyłączeniu
dozowania można jeszcze dolać
paliwa do pełnej pojemności
zbiornika, maksymalnie dwa razy
włączając pistolet dystrybutora.
Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.

194Prowadzenie i użytkowanie

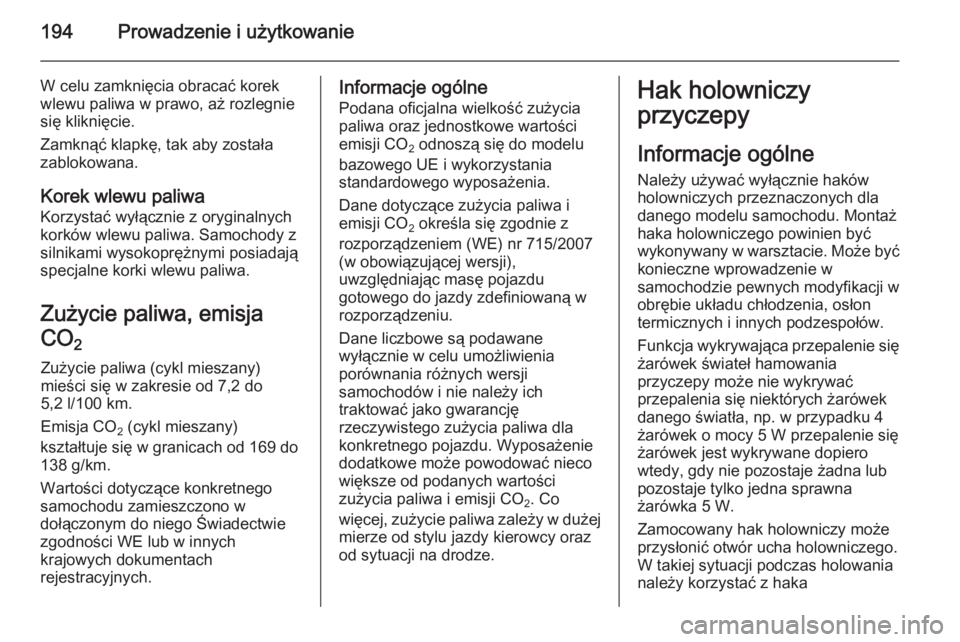

W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Korek wlewu paliwa Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.
Zużycie paliwa, emisja
CO 2
Zużycie paliwa (cykl mieszany)
mieści się w zakresie od 7,2 do
5,2 l/100 km.
Emisja CO 2 (cykl mieszany)
kształtuje się w granicach od 169 do
138 g/km.
Wartości dotyczące konkretnego samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.Informacje ogólne
Podana oficjalna wielkość zużycia
paliwa oraz jednostkowe wartości emisji CO 2 odnoszą się do modelu
bazowego UE i wykorzystania
standardowego wyposażenia.
Dane dotyczące zużycia paliwa i
emisji CO 2 określa się zgodnie z
rozporządzeniem (WE) nr 715/2007
(w obowiązującej wersji),
uwzględniając masę pojazdu
gotowego do jazdy zdefiniowaną w
rozporządzeniu.
Dane liczbowe są podawane
wyłącznie w celu umożliwienia
porównania różnych wersji
samochodów i nie należy ich
traktować jako gwarancję
rzeczywistego zużycia paliwa dla
konkretnego pojazdu. Wyposażenie
dodatkowe może powodować nieco
większe od podanych wartości
zużycia paliwa i emisji CO 2. Co
więcej, zużycie paliwa zależy w dużej mierze od stylu jazdy kierowcy oraz
od sytuacji na drodze.Hak holowniczy
przyczepy
Informacje ogólne
Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być
konieczne wprowadzenie w
samochodzie pewnych modyfikacji w obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku 4
żarówek o mocy 5 W przepalenie się
żarówek jest wykrywane dopiero
wtedy, gdy nie pozostaje żadna lub
pozostaje tylko jedna sprawna
żarówka 5 W.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania należy korzystać z haka

Prowadzenie i użytkowanie195

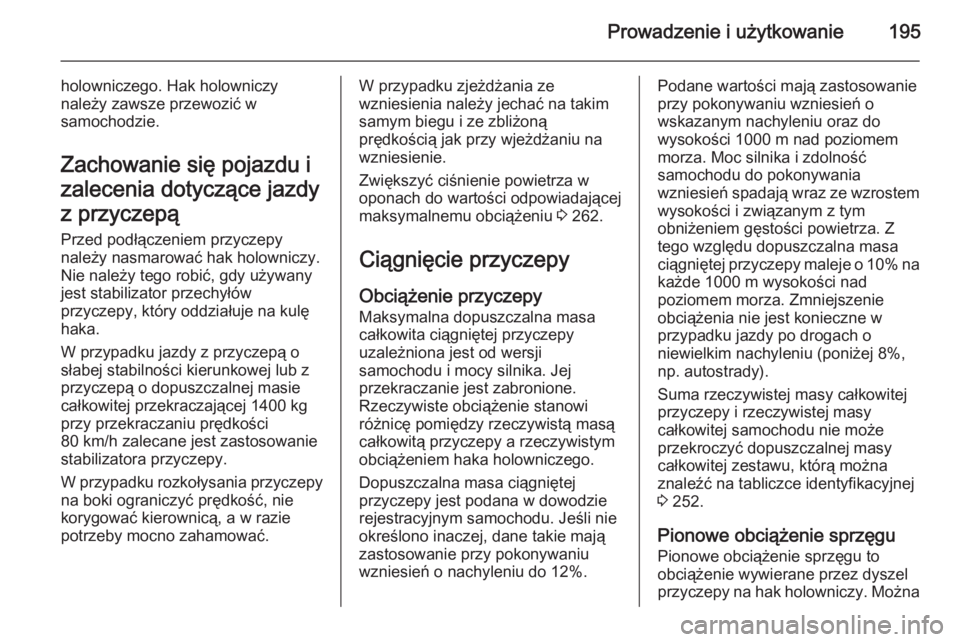

holowniczego. Hak holowniczy
należy zawsze przewozić w
samochodzie.
Zachowanie się pojazdu i
zalecenia dotyczące jazdy
z przyczepą Przed podłączeniem przyczepy
należy nasmarować hak holowniczy. Nie należy tego robić, gdy używanyjest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o słabej stabilności kierunkowej lub z
przyczepą o dopuszczalnej masie
całkowitej przekraczającej 1400 kg
przy przekraczaniu prędkości
80 km/h zalecane jest zastosowanie
stabilizatora przyczepy.
W przypadku rozkołysania przyczepy
na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 262.
Ciągnięcie przyczepy
Obciążenie przyczepy Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.Podane wartości mają zastosowanie przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na
każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy
całkowitej zestawu, którą można
znaleźć na tabliczce identyfikacyjnej
3 252.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można

196Prowadzenie i użytkowanie
je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka
holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
Obciążenie tylnej osi Przy podłączonej przyczepie i pełnym
obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać przekroczone o 100 kg;
dopuszczalna masa całkowita
samochodu może zostać
przekroczona o 100 kg. W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.Hak holowniczyPrzestroga

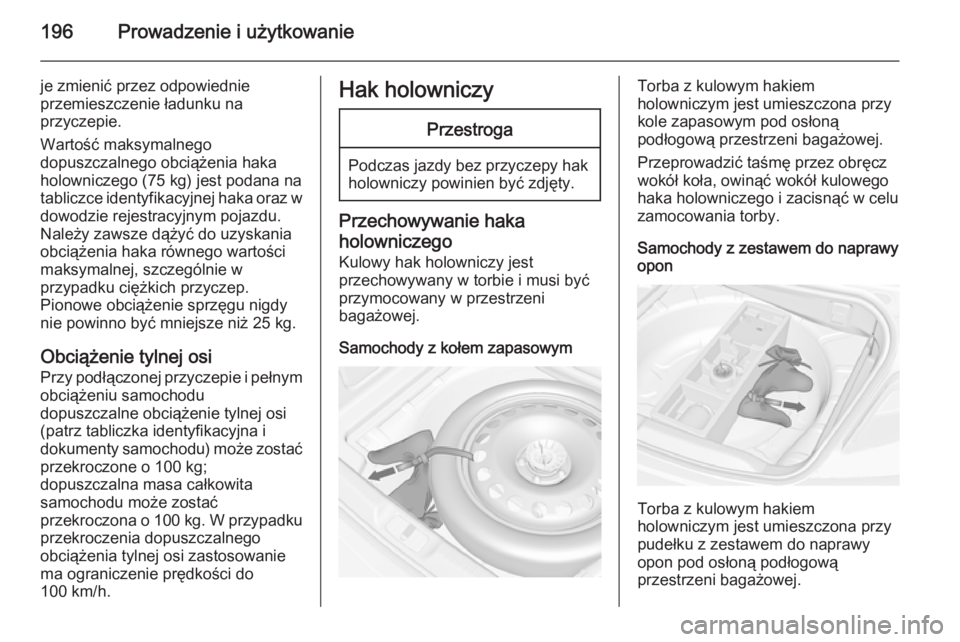

Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego Kulowy hak holowniczy jest
przechowywany w torbie i musi być
przymocowany w przestrzeni
bagażowej.
Samochody z kołem zapasowym
Torba z kulowym hakiem
holowniczym jest umieszczona przy kole zapasowym pod osłoną
podłogową przestrzeni bagażowej.
Przeprowadzić taśmę przez obręcz
wokół koła, owinąć wokół kulowego
haka holowniczego i zacisnąć w celu
zamocowania torby.
Samochody z zestawem do naprawy
opon
Torba z kulowym hakiem
holowniczym jest umieszczona przy
pudełku z zestawem do naprawy
opon pod osłoną podłogową
przestrzeni bagażowej.

Prowadzenie i użytkowanie197

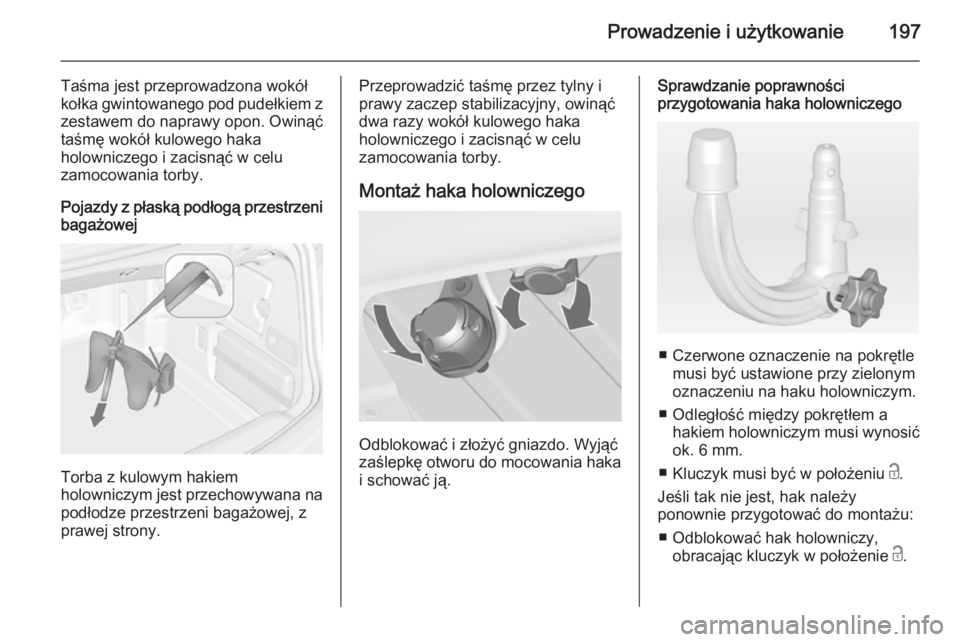

Taśma jest przeprowadzona wokół
kołka gwintowanego pod pudełkiem z
zestawem do naprawy opon. Owinąć
taśmę wokół kulowego haka
holowniczego i zacisnąć w celu
zamocowania torby.
Pojazdy z płaską podłogą przestrzeni
bagażowej
Torba z kulowym hakiem
holowniczym jest przechowywana na podłodze przestrzeni bagażowej, z
prawej strony.
Przeprowadzić taśmę przez tylny i
prawy zaczep stabilizacyjny, owinąć
dwa razy wokół kulowego haka
holowniczego i zacisnąć w celu
zamocowania torby.
Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
■ Czerwone oznaczenie na pokrętle
musi być ustawione przy zielonym
oznaczeniu na haku holowniczym.
■ Odległość między pokrętłem a hakiem holowniczym musi wynosić
ok. 6 mm.
■ Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
■ Odblokować hak holowniczy, obracając kluczyk w położenie c.

198Prowadzenie i użytkowanie

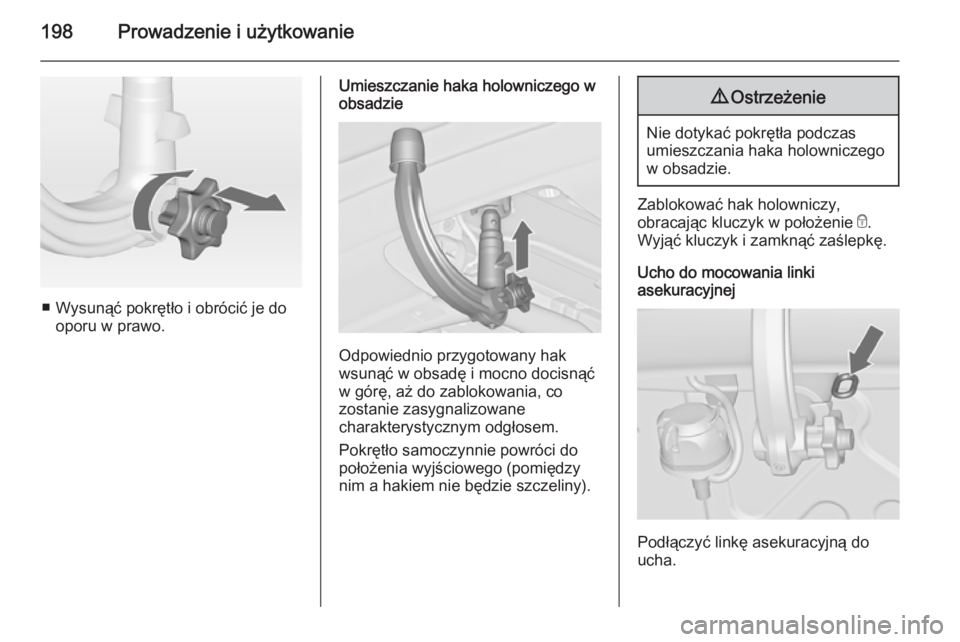

■ Wysunąć pokrętło i obrócić je dooporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).
9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
