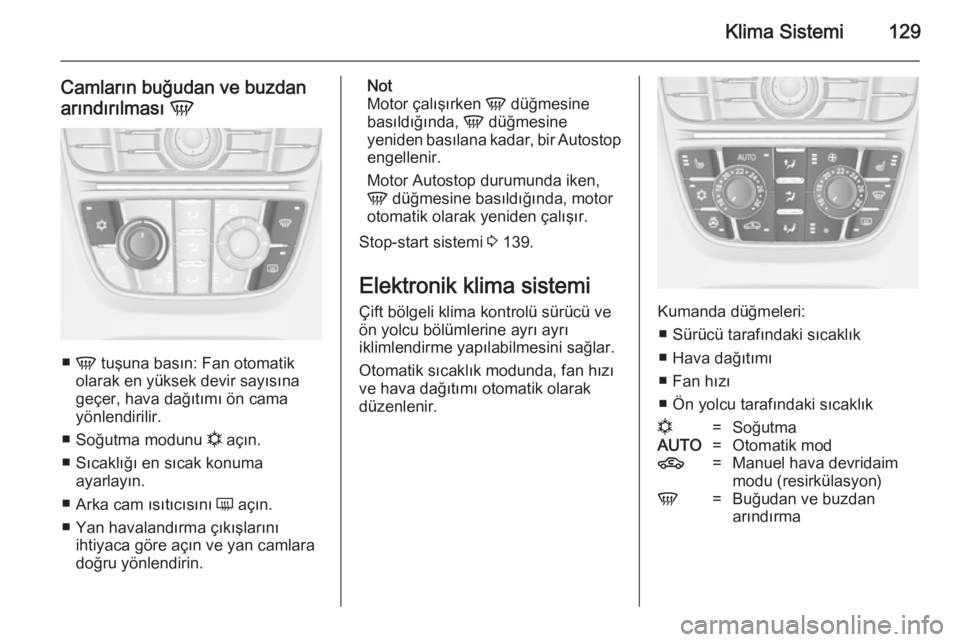

Klima Sistemi129
Camların buğudan ve buzdan
arındırılması V
■
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
■ Soğutma modunu n açın.
■ Sıcaklığı en sıcak konuma ayarlayın.
■ Arka cam ısıtıcısını Ü açın.
■ Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 139.
Elektronik klima sistemi
Çift bölgeli klima kontrolü sürücü ve
ön yolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.
Otomatik sıcaklık modunda, fan hızı
ve hava dağıtımı otomatik olarak
düzenlenir.
Kumanda düğmeleri:
■ Sürücü tarafındaki sıcaklık
■ Hava dağıtımı
■ Fan hızı
■ Ön yolcu tarafındaki sıcaklık
n=SoğutmaAUTO=Otomatik mod4=Manuel hava devridaim
modu (resirkülasyon)V=Buğudan ve buzdan
arındırma

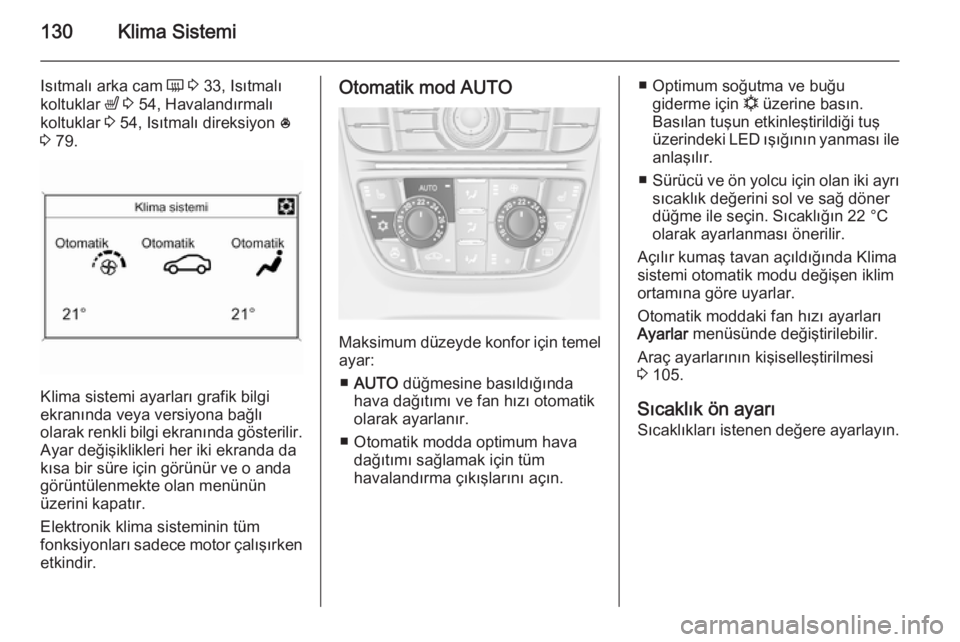

130Klima Sistemi
Isıtmalı arka cam Ü 3 33, Isıtmalı
koltuklar ß 3 54, Havalandırmalı
koltuklar 3 54, Isıtmalı direksiyon *
3 79.
Klima sistemi ayarları grafik bilgi
ekranında veya versiyona bağlı
olarak renkli bilgi ekranında gösterilir. Ayar değişiklikleri her iki ekranda da
kısa bir süre için görünür ve o anda
görüntülenmekte olan menünün
üzerini kapatır.
Elektronik klima sisteminin tüm
fonksiyonları sadece motor çalışırken
etkindir.
Otomatik mod AUTO
Maksimum düzeyde konfor için temel ayar:
■ AUTO düğmesine basıldığında
hava dağıtımı ve fan hızı otomatik
olarak ayarlanır.
■ Otomatik modda optimum hava dağıtımı sağlamak için tüm
havalandırma çıkışlarını açın.
■ Optimum soğutma ve buğu
giderme için n üzerine basın.
Basılan tuşun etkinleştirildiği tuş üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sürücü ve ön yolcu için olan iki ayrı
sıcaklık değerini sol ve sağ döner
düğme ile seçin. Sıcaklığın 22 °C
olarak ayarlanması önerilir.
Açılır kumaş tavan açıldığında Klima sistemi otomatik modu değişen iklim
ortamına göre uyarlar.
Otomatik moddaki fan hızı ayarları
Ayarlar menüsünde değiştirilebilir.
Araç ayarlarının kişiselleştirilmesi
3 105.
Sıcaklık ön ayarı
Sıcaklıkları istenen değere ayarlayın.

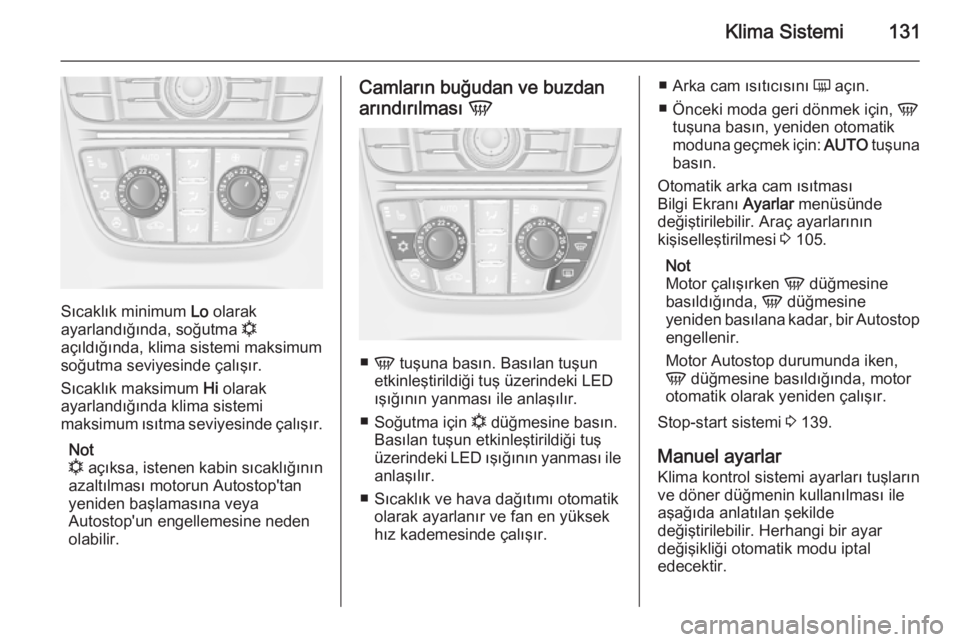

Klima Sistemi131
Sıcaklık minimum Lo olarak
ayarlandığında, soğutma n
açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.
Sıcaklık maksimum Hi olarak
ayarlandığında klima sistemi
maksimum ısıtma seviyesinde çalışır.
Not
n açıksa, istenen kabin sıcaklığının
azaltılması motorun Autostop'tan
yeniden başlamasına veya
Autostop'un engellemesine neden
olabilir.
Camların buğudan ve buzdan
arındırılması V
■
V tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ Soğutma için n düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
■ Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek
hız kademesinde çalışır.
■ Arka cam ısıtıcısını Ü açın.
■ Önceki moda geri dönmek için, V
tuşuna basın, yeniden otomatik
moduna geçmek için: AUTO tuşuna
basın.
Otomatik arka cam ısıtması
Bilgi Ekranı Ayarlar menüsünde
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 105.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 139.
Manuel ayarlar Klima kontrol sistemi ayarları tuşların
ve döner düğmenin kullanılması ile
aşağıda anlatılan şekilde
değiştirilebilir. Herhangi bir ayar
değişikliği otomatik modu iptal
edecektir.

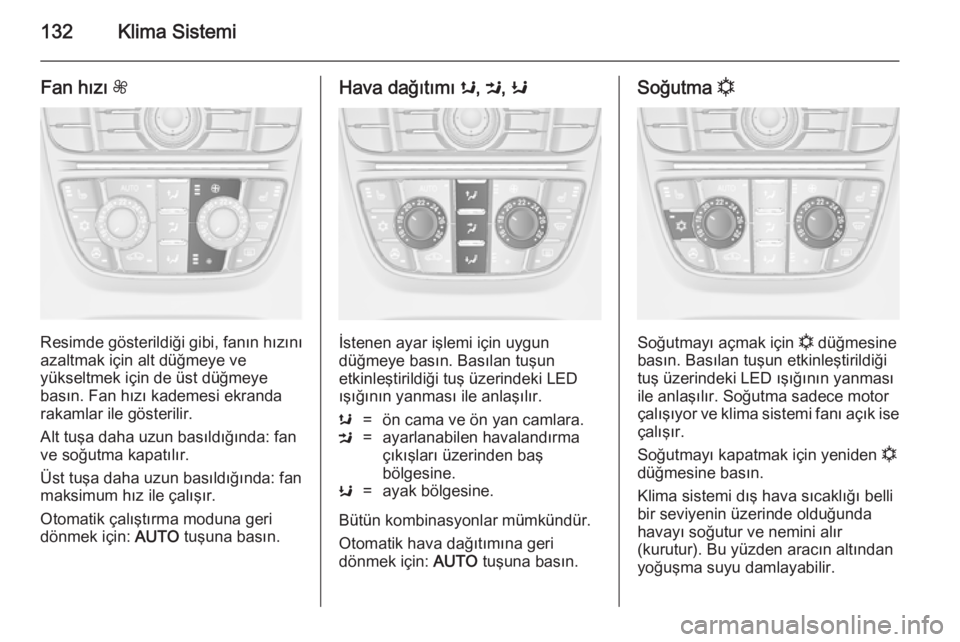

132Klima Sistemi
Fan hızı Z
Resimde gösterildiği gibi, fanın hızını
azaltmak için alt düğmeye ve
yükseltmek için de üst düğmeye
basın. Fan hızı kademesi ekranda
rakamlar ile gösterilir.
Alt tuşa daha uzun basıldığında: fan
ve soğutma kapatılır.
Üst tuşa daha uzun basıldığında: fan
maksimum hız ile çalışır.
Otomatik çalıştırma moduna geri
dönmek için: AUTO tuşuna basın.
Hava dağıtımı s, M , K
İstenen ayar işlemi için uygun
düğmeye basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
s=ön cama ve ön yan camlara.M=ayarlanabilen havalandırma
çıkışları üzerinden baş
bölgesine.K=ayak bölgesine.
Bütün kombinasyonlar mümkündür.
Otomatik hava dağıtımına geri
dönmek için: AUTO tuşuna basın.
Soğutma n
Soğutmayı açmak için
n düğmesine
basın. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır. Soğutma sadece motor çalışıyor ve klima sistemi fanı açık ise
çalışır.
Soğutmayı kapatmak için yeniden n
düğmesine basın.
Klima sistemi dış hava sıcaklığı bellibir seviyenin üzerinde olduğunda
havayı soğutur ve nemini alır
(kurutur). Bu yüzden aracın altından
yoğuşma suyu damlayabilir.

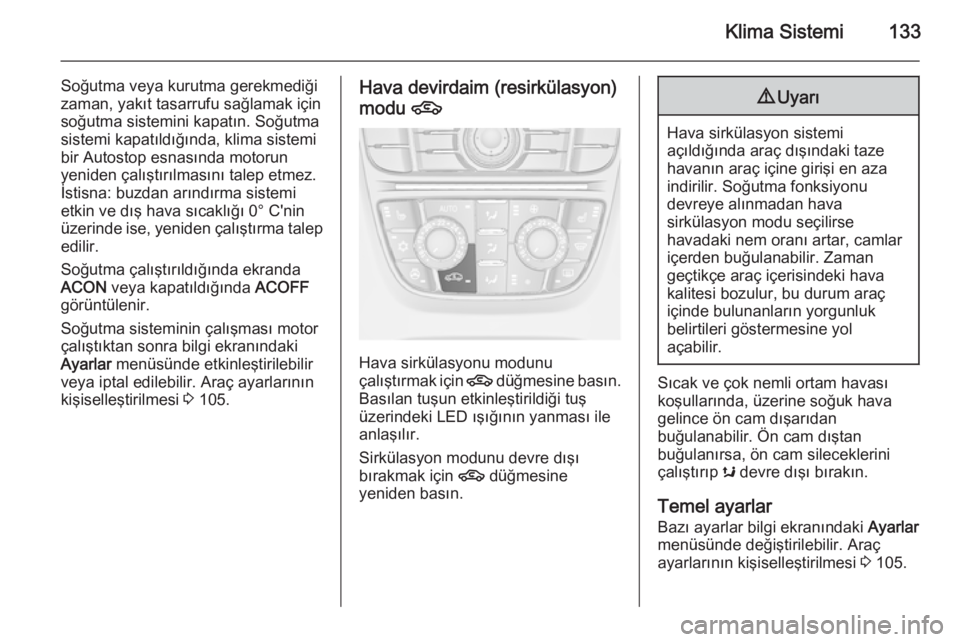

Klima Sistemi133
Soğutma veya kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak için
soğutma sistemini kapatın. Soğutma
sistemi kapatıldığında, klima sistemi
bir Autostop esnasında motorun
yeniden çalıştırılmasını talep etmez.
İstisna: buzdan arındırma sistemi
etkin ve dış hava sıcaklığı 0° C'nin
üzerinde ise, yeniden çalıştırma talep edilir.
Soğutma çalıştırıldığında ekranda
ACON veya kapatıldığında ACOFF
görüntülenir.
Soğutma sisteminin çalışması motor
çalıştıktan sonra bilgi ekranındaki
Ayarlar menüsünde etkinleştirilebilir
veya iptal edilebilir. Araç ayarlarının
kişiselleştirilmesi 3 105.Hava devirdaim (resirkülasyon)
modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.
9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli ortam havası
koşullarında, üzerine soğuk hava
gelince ön cam dışarıdan
buğulanabilir. Ön cam dıştan
buğulanırsa, ön cam sileceklerini
çalıştırıp s devre dışı bırakın.
Temel ayarlar Bazı ayarlar bilgi ekranındaki Ayarlar
menüsünde değiştirilebilir. Araç
ayarlarının kişiselleştirilmesi 3 105.

134Klima Sistemiİlave ısıtıcı
Isıtıcı Quickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.Havalandırma çıkışları
Ayarlanabilir havalandırma
çıkışları Soğutma aktif konumdayken en az bir
havalandırma çıkışı açık olmalıdır.
Havalandırma çıkışını açmak için,
ayar çarkını daha büyük W sembolüne
çevirin. Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için,
ayar çarkını daha küçük W sembolüne
çevirin.
9 Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve
yaralanma tehlikesi mevcuttur.

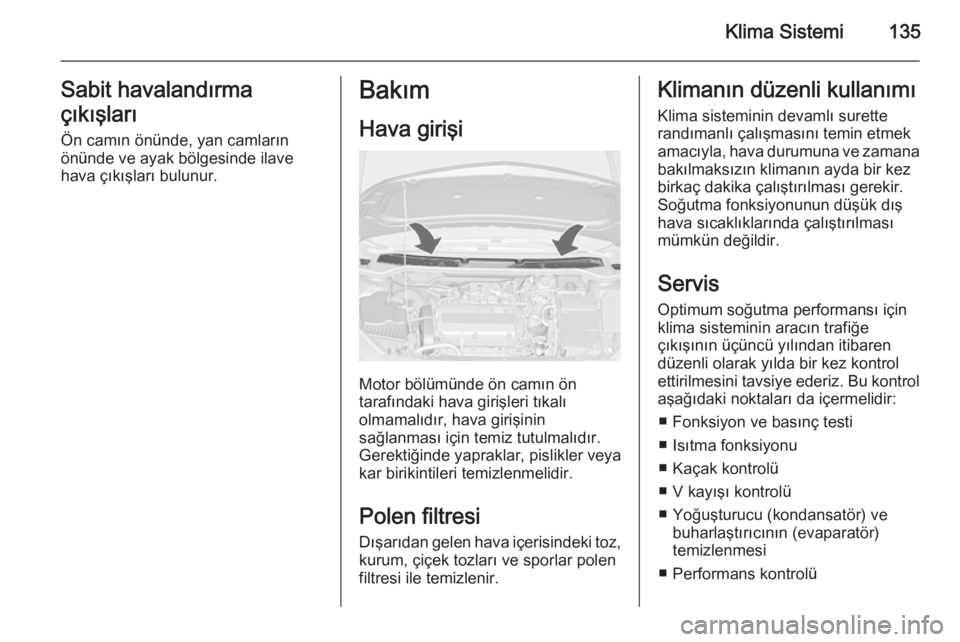

Klima Sistemi135Sabit havalandırma
çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave
hava çıkışları bulunur.Bakım
Hava girişi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin
sağlanması için temiz tutulmalıdır.
Gerektiğinde yapraklar, pislikler veya
kar birikintileri temizlenmelidir.
Polen filtresi
Dışarıdan gelen hava içerisindeki toz, kurum, çiçek tozları ve sporlar polen
filtresi ile temizlenir.
Klimanın düzenli kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve zamana bakılmaksızın klimanın ayda bir kez
birkaç dakika çalıştırılması gerekir.
Soğutma fonksiyonunun düşük dış
hava sıcaklıklarında çalıştırılması
mümkün değildir.
Servis
Optimum soğutma performansı için
klima sisteminin aracın trafiğe
çıkışının üçüncü yılından itibaren
düzenli olarak yılda bir kez kontrol
ettirilmesini tavsiye ederiz. Bu kontrol aşağıdaki noktaları da içermelidir:
■ Fonksiyon ve basınç testi
■ Isıtma fonksiyonu
■ Kaçak kontrolü
■ V kayışı kontrolü
■ Yoğuşturucu (kondansatör) ve buharlaştırıcının (evaparatör)
temizlenmesi
■ Performans kontrolü

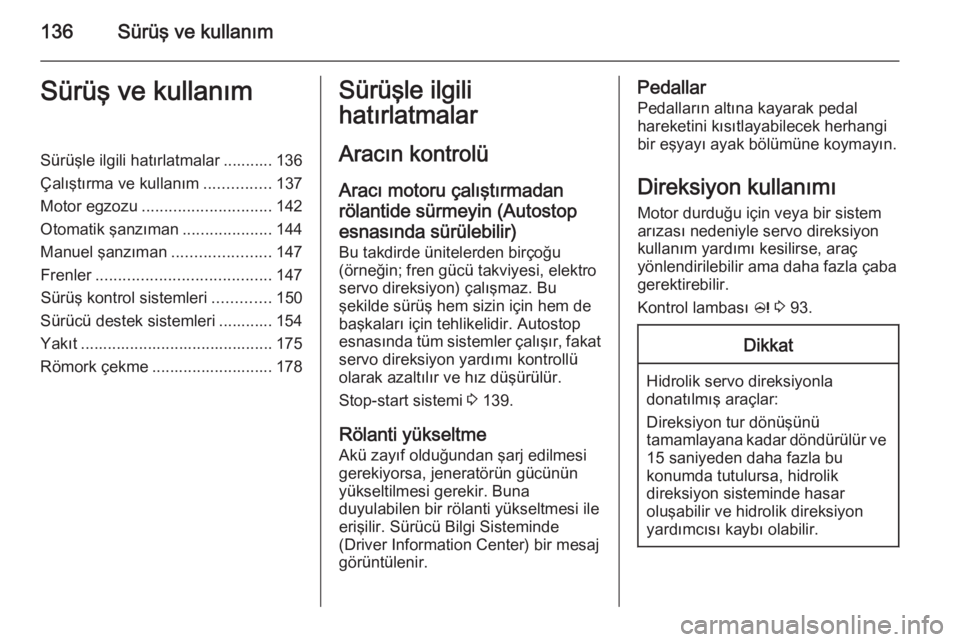

136Sürüş ve kullanımSürüş ve kullanımSürüşle ilgili hatırlatmalar ........... 136
Çalıştırma ve kullanım ...............137
Motor egzozu ............................. 142
Otomatik şanzıman ....................144
Manuel şanzıman ......................147
Frenler ....................................... 147
Sürüş kontrol sistemleri .............150
Sürücü destek sistemleri ............ 154
Yakıt ........................................... 175
Römork çekme ........................... 178Sürüşle ilgili
hatırlatmalar
Aracın kontrolü
Aracı motoru çalıştırmadan
rölantide sürmeyin (Autostop esnasında sürülebilir)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir. Autostop
esnasında tüm sistemler çalışır, fakat servo direksiyon yardımı kontrollü
olarak azaltılır ve hız düşürülür.
Stop-start sistemi 3 139.
Rölanti yükseltme Akü zayıf olduğundan şarj edilmesi
gerekiyorsa, jeneratörün gücünün
yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir. Sürücü Bilgi Sisteminde
(Driver Information Center) bir mesaj
görüntülenir.Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Direksiyon kullanımı
Motor durduğu için veya bir sistem
arızası nedeniyle servo direksiyon
kullanım yardımı kesilirse, araç
yönlendirilebilir ama daha fazla çaba
gerektirebilir.
Kontrol lambası c 3 93.Dikkat
Hidrolik servo direksiyonla
donatılmış araçlar:
Direksiyon tur dönüşünü
tamamlayana kadar döndürülür ve 15 saniyeden daha fazla bu
konumda tutulursa, hidrolik
direksiyon sisteminde hasar
oluşabilir ve hidrolik direksiyon
yardımcısı kaybı olabilir.

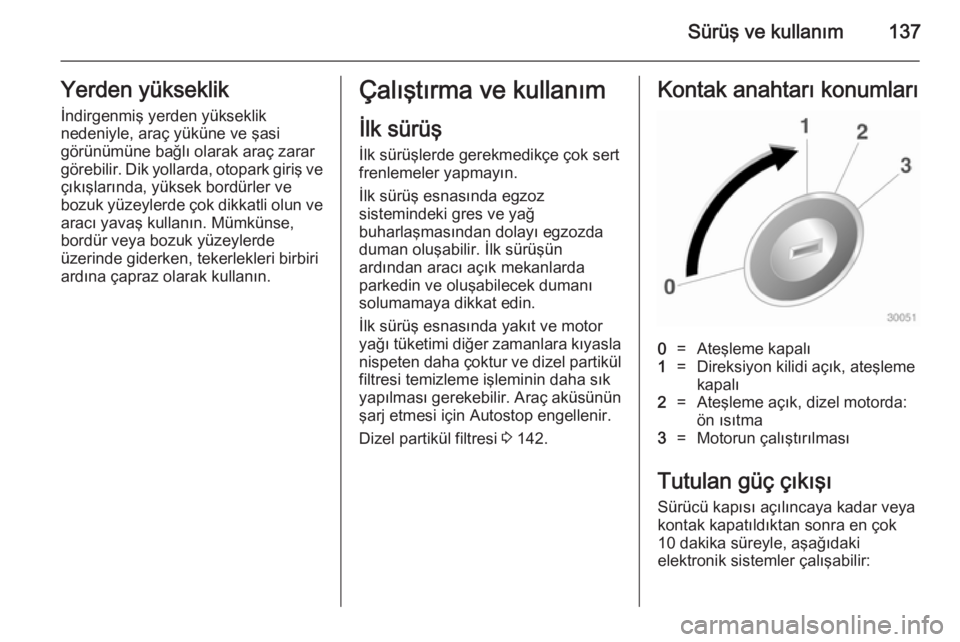

Sürüş ve kullanım137Yerden yükseklikİndirgenmiş yerden yükseklik
nedeniyle, araç yüküne ve şasi
görünümüne bağlı olarak araç zarar
görebilir. Dik yollarda, otopark giriş ve
çıkışlarında, yüksek bordürler ve
bozuk yüzeylerde çok dikkatli olun ve
aracı yavaş kullanın. Mümkünse,
bordür veya bozuk yüzeylerde
üzerinde giderken, tekerlekleri birbiri
ardına çapraz olarak kullanın.Çalıştırma ve kullanım
İlk sürüş
İlk sürüşlerde gerekmedikçe çok sert
frenlemeler yapmayın.
İlk sürüş esnasında egzoz
sistemindeki gres ve yağ
buharlaşmasından dolayı egzozda
duman oluşabilir. İlk sürüşün
ardından aracı açık mekanlarda
parkedin ve oluşabilecek dumanı
solumamaya dikkat edin.
İlk sürüş esnasında yakıt ve motor
yağı tüketimi diğer zamanlara kıyasla nispeten daha çoktur ve dizel partikül
filtresi temizleme işleminin daha sık
yapılması gerekebilir. Araç aküsünün
şarj etmesi için Autostop engellenir.
Dizel partikül filtresi 3 142.Kontak anahtarı konumları0=Ateşleme kapalı1=Direksiyon kilidi açık, ateşleme
kapalı2=Ateşleme açık, dizel motorda:
ön ısıtma3=Motorun çalıştırılması
Tutulan güç çıkışı
Sürücü kapısı açılıncaya kadar veya
kontak kapatıldıktan sonra en çok
10 dakika süreyle, aşağıdaki
elektronik sistemler çalışabilir:

138Sürüş ve kullanım
■ Elektrik kumandalı camlar
■ Aksesuar prizleri
Bilgi-eğlence sistemine beslenen
güç, 30 dakika süreyle veya kontak
anahtarı çıkartılıncaya kadar, bir
kapının açılabileceğine bakmaksızın
çalışmaya devam edecektir.
Motorun çalıştırılması
Manuel şanzıman: Debriyaj pedalına
basın.
Otomatik şanzıman: Fren pedalına
basın ve vites kolunu P veya N
konumuna getirin.
Gaz pedalına basmayın.
Dizel motorlar: ön ısıtma için
anahtarı ! kontrol lambası sönene
kadar 2 konumuna çevirin.
Anahtarı 3 konuma çevirin ve bırakın:
Motor çalıştığı sürece sistem
otomatik bir prosüdür olarak marş
motorunu kısa bir bekleme süresinin
ardından çalıştırır, bkz. Otomatik
marş motoru kontrolü.
Yeniden çalıştırmadan önce veya
motoru durdurmak için kontak
anahtarını 0 konumuna geri getirin.
Autostop esnasında, motoru
çalıştırmak için debriyaj pedalına
basılabilir.Aracın düşük sıcaklıklarda
çalıştırılması Araç ilave ısıtıcı olmadan dizel
motorlarda -25 °С ve benzinli
motorlarda -30 °C'ye kadar
çalıştırılabilir. Bunun için doğru
viskozitede motor yağı, doğru yakıt,
servisi yapılmış ve araç aküsünün
şarjının yeterli olması gerekir.
Sıcaklık -30 °C'nin altında ise,
otomatik şanzımanın ısınması yakl.
5 dakika sürer. Vites kolu P
konumunda olmalıdır.
Otomatik marş motoru kontrolü Bu fonksiyon motor start sürecini
kontrol eder. Sürücü kontak
anahtarını 3. konumda tutmak
zorunda kalmaz. Devreye girdiğinde
motor çalışır konuma gelene kadar
sistem otomatik olarak ateşleme
yapar. Kontrol prosedürü dolayısıyla
motor çalıştırma işlemi kısa bir
bekleme süresinin ardından
gerçekleşir.
