OPEL CASCADA 2015.5 Savininko vadovas (in Lithuanian)

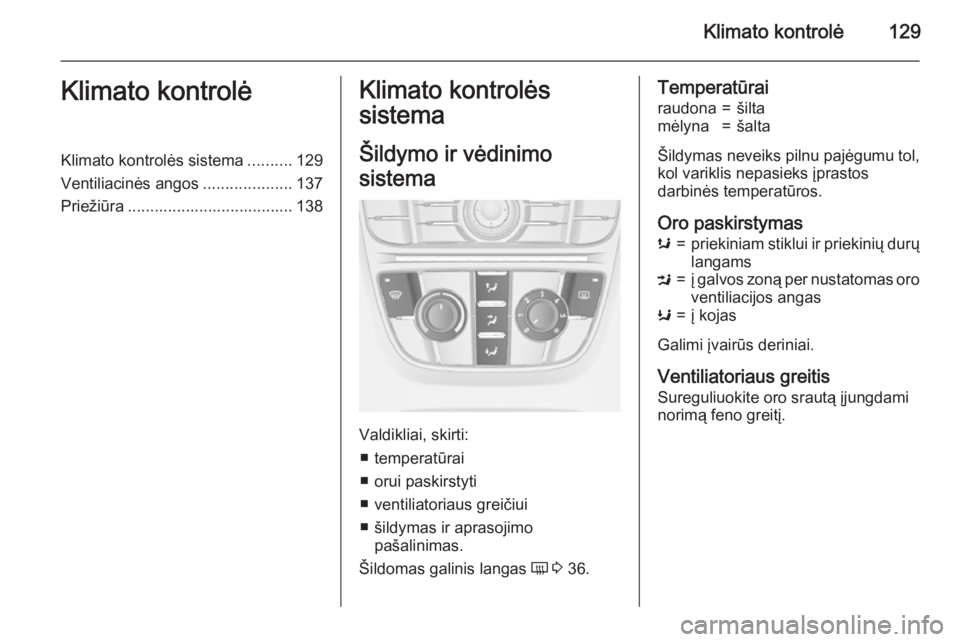

Klimato kontrolė129Klimato kontrolėKlimato kontrolės sistema..........129
Ventiliacinės angos ....................137
Priežiūra ..................................... 138Klimato kontrolės
sistema
Šildymo ir vėdinimo
sistema
Valdikliai, skirti: ■ temperatūrai
■ orui paskirstyti
■ ventiliatoriaus greičiui
■ šildymas ir aprasojimo pašalinimas.
Šildomas galinis langas Ü 3 36.
Temperatūrairaudona=šiltamėlyna=šalta
Šildymas neveiks pilnu pajėgumu tol,
kol variklis nepasieks įprastos
darbinės temperatūros.
Oro paskirstymas
s=priekiniam stiklui ir priekinių durų langamsM=į galvos zoną per nustatomas oro
ventiliacijos angasK=į kojas
Galimi įvairūs deriniai.
Ventiliatoriaus greitis Sureguliuokite oro srautą įjungdami
norimą feno greitį.

130Klimato kontrolė
Šildymui ir aprasojimo
pašalinimui
■ Nuspauskite mygtuką V:
ventiliatorius automatiškai
persijungia į didesnį greitį, oro
srovės paskirstymas nukreipiamas į priekinį langą.
■ Nustatytos temperatūros valdymas iki šilčiausio lygio.
■ Įjunkite galinio lango šildymą Ü.
■ Jei reikia, atidarykite šonines ventiliacines angas ir nukreipkitejas link durų langų.
Oro kondicionavimo
sistema
Be šildymo ir ventiliavimo oro
kondicionavimo sistema turi šiuos
papildomus valdymo elementus:
n=Vėsinimą4=Oro recirkuliacija
Šildomos sėdynės ß 3 56, Šildomas
vairas * 3 81.
Aušinimas n
Spustelėkite mygtuką
n, kad
įjungtumėte vėsinimo funkciją. Apie
suaktyvinimą informuoja mygtuke
įsijungęs šviesos diodas. Vėsinimo
funkcija veikia tik užvedus variklį ir
įjungus klimato kontrolės ventiliatorių.
Kad išjungtumėte vėsinimo funkciją,
spustelėkite mygtuką n dar kartą.
Oro kondicionavimo sistema vėsina ir
sausina orą, kai lauko temperatūra
šiek tiek viršija užšalimo temperatūrą.
Todėl gali susidaryti kondensatas ir
lašėti iš po automobilio.

Klimato kontrolė131

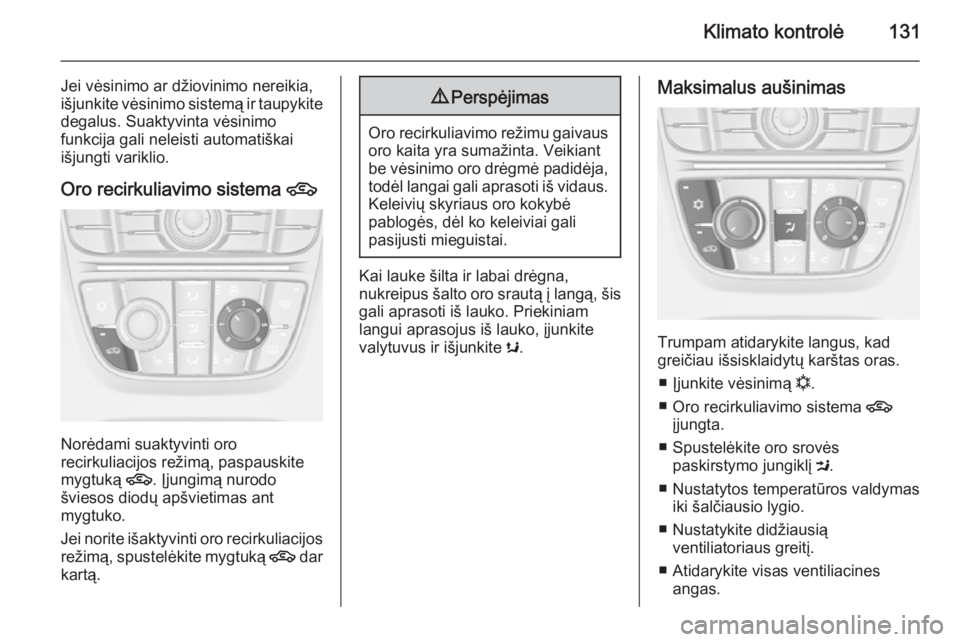

Jei vėsinimo ar džiovinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus. Suaktyvinta vėsinimo
funkcija gali neleisti automatiškai
išjungti variklio.
Oro recirkuliavimo sistema 4
Norėdami suaktyvinti oro
recirkuliacijos režimą, paspauskite
mygtuką 4. Įjungimą nurodo
šviesos diodų apšvietimas ant
mygtuko.
Jei norite išaktyvinti oro recirkuliacijos
režimą, spustelėkite mygtuką 4 dar
kartą.
9 Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Kai lauke šilta ir labai drėgna,
nukreipus šalto oro srautą į langą, šis
gali aprasoti iš lauko. Priekiniam
langui aprasojus iš lauko, įjunkite
valytuvus ir išjunkite s.
Maksimalus aušinimas
Trumpam atidarykite langus, kad
greičiau išsisklaidytų karštas oras.
■ Įjunkite vėsinimą n.
■ Oro recirkuliavimo sistema 4
įjungta.
■ Spustelėkite oro srovės paskirstymo jungiklį M.
■ Nustatytos temperatūros valdymas iki šalčiausio lygio.
■ Nustatykite didžiausią ventiliatoriaus greitį.
■ Atidarykite visas ventiliacines angas.

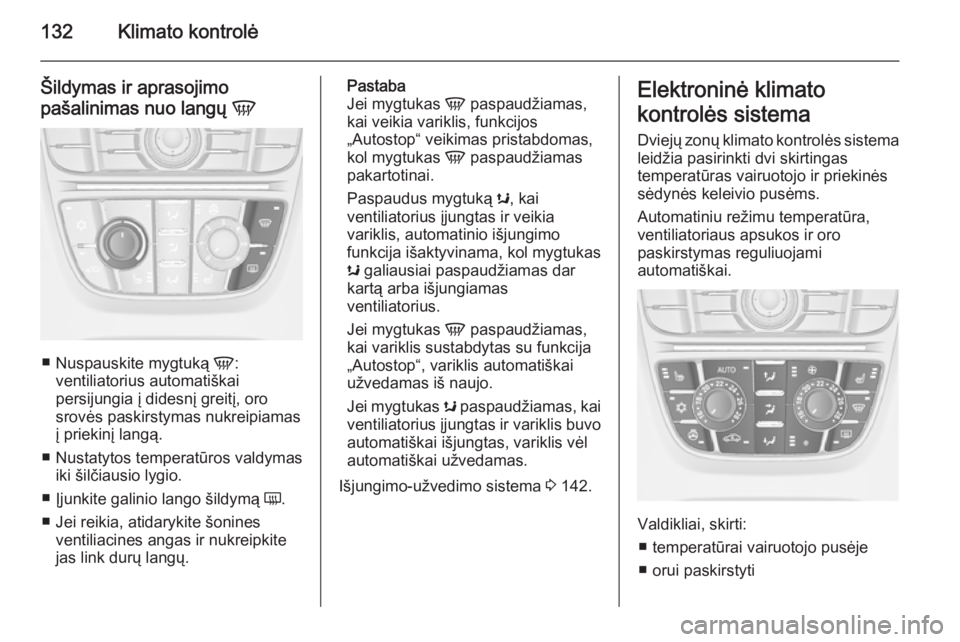

132Klimato kontrolė
Šildymas ir aprasojimo
pašalinimas nuo langų V
■
Nuspauskite mygtuką V:
ventiliatorius automatiškai
persijungia į didesnį greitį, oro
srovės paskirstymas nukreipiamas į priekinį langą.
■ Nustatytos temperatūros valdymas iki šilčiausio lygio.
■ Įjunkite galinio lango šildymą Ü.
■ Jei reikia, atidarykite šonines ventiliacines angas ir nukreipkitejas link durų langų.
Pastaba
Jei mygtukas V paspaudžiamas,
kai veikia variklis, funkcijos
„Autostop“ veikimas pristabdomas,
kol mygtukas V paspaudžiamas
pakartotinai.
Paspaudus mygtuką s, kai
ventiliatorius įjungtas ir veikia
variklis, automatinio išjungimo
funkcija išaktyvinama, kol mygtukas s galiausiai paspaudžiamas dar
kartą arba išjungiamas
ventiliatorius.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija
„Autostop“, variklis automatiškai
užvedamas iš naujo.
Jei mygtukas s paspaudžiamas, kai
ventiliatorius įjungtas ir variklis buvo
automatiškai išjungtas, variklis vėl
automatiškai užvedamas.
Išjungimo-užvedimo sistema 3 142.Elektroninė klimato
kontrolės sistema Dviejų zonų klimato kontrolės sistema
leidžia pasirinkti dvi skirtingas
temperatūras vairuotojo ir priekinės
sėdynės keleivio pusėms.
Automatiniu režimu temperatūra,
ventiliatoriaus apsukos ir oro
paskirstymas reguliuojami
automatiškai.

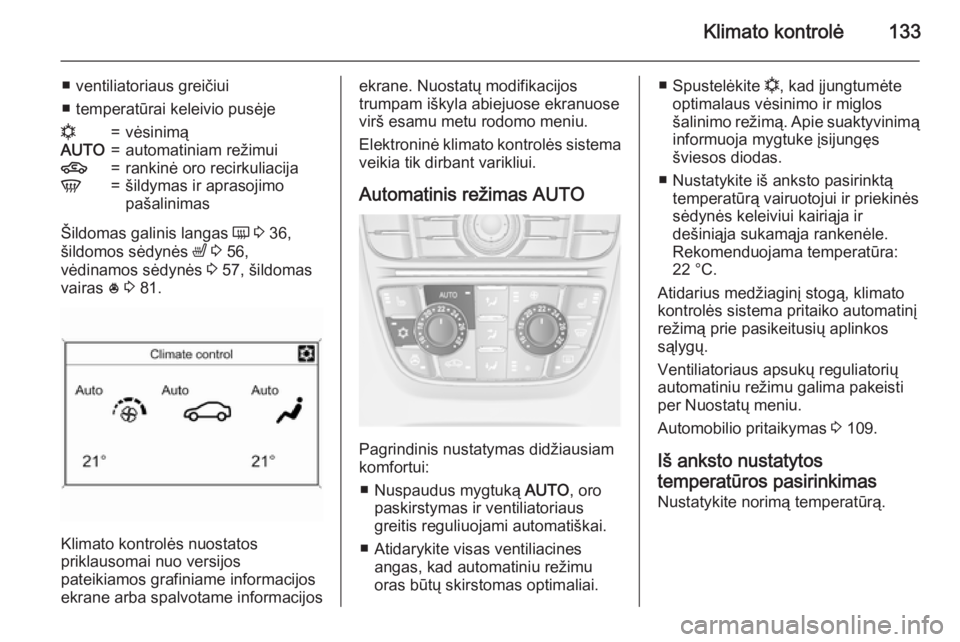

Valdikliai, skirti:
■ temperatūrai vairuotojo pusėje
■ orui paskirstyti

Klimato kontrolė133
■ ventiliatoriaus greičiui
■ temperatūrai keleivio pusėjen=vėsinimąAUTO=automatiniam režimui4=rankinė oro recirkuliacijaV=šildymas ir aprasojimo
pašalinimas
Šildomas galinis langas Ü 3 36,
šildomos sėdynės ß 3 56,
vėdinamos sėdynės 3 57, šildomas
vairas * 3 81.
Klimato kontrolės nuostatos
priklausomai nuo versijos
pateikiamos grafiniame informacijos ekrane arba spalvotame informacijos
ekrane. Nuostatų modifikacijos
trumpam iškyla abiejuose ekranuose
virš esamu metu rodomo meniu.
Elektroninė klimato kontrolės sistema veikia tik dirbant varikliui.
Automatinis režimas AUTO
Pagrindinis nustatymas didžiausiam
komfortui:
■ Nuspaudus mygtuką AUTO, oro
paskirstymas ir ventiliatoriaus
greitis reguliuojami automatiškai.
■ Atidarykite visas ventiliacines angas, kad automatiniu režimuoras būtų skirstomas optimaliai.
■ Spustelėkite n, kad įjungtumėte
optimalaus vėsinimo ir miglos šalinimo režimą. Apie suaktyvinimą informuoja mygtuke įsijungęs
šviesos diodas.
■ Nustatykite iš anksto pasirinktą temperatūrą vairuotojui ir priekinės
sėdynės keleiviui kairiąja ir
dešiniąja sukamąja rankenėle.
Rekomenduojama temperatūra:
22 °C.
Atidarius medžiaginį stogą, klimato
kontrolės sistema pritaiko automatinį
režimą prie pasikeitusių aplinkos
sąlygų.
Ventiliatoriaus apsukų reguliatorių
automatiniu režimu galima pakeisti
per Nuostatų meniu.
Automobilio pritaikymas 3 109.
Iš anksto nustatytos
temperatūros pasirinkimas
Nustatykite norimą temperatūrą.

134Klimato kontrolė

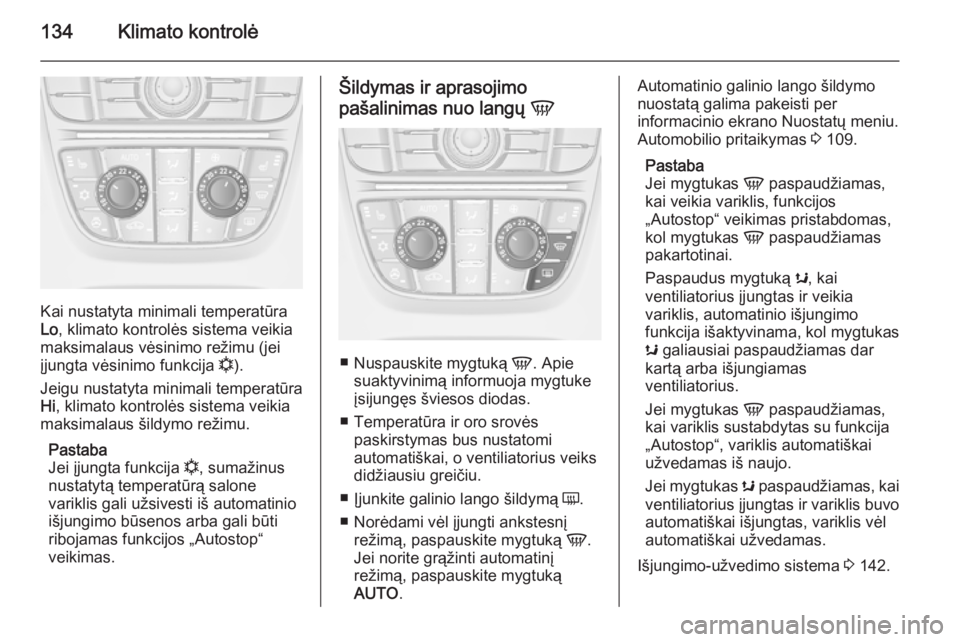

Kai nustatyta minimali temperatūra
Lo , klimato kontrolės sistema veikia
maksimalaus vėsinimo režimu (jei
įjungta vėsinimo funkcija n).
Jeigu nustatyta minimali temperatūra
Hi , klimato kontrolės sistema veikia
maksimalaus šildymo režimu.
Pastaba
Jei įjungta funkcija n, sumažinus
nustatytą temperatūrą salone
variklis gali užsivesti iš automatinio
išjungimo būsenos arba gali būti
ribojamas funkcijos „Autostop“
veikimas.
Šildymas ir aprasojimo
pašalinimas nuo langų V
■
Nuspauskite mygtuką V. Apie
suaktyvinimą informuoja mygtuke
įsijungęs šviesos diodas.
■ Temperatūra ir oro srovės paskirstymas bus nustatomi
automatiškai, o ventiliatorius veiks didžiausiu greičiu.
■ Įjunkite galinio lango šildymą Ü.
■ Norėdami vėl įjungti ankstesnį režimą, paspauskite mygtuką V.
Jei norite grąžinti automatinį režimą, paspauskite mygtuką
AUTO .
Automatinio galinio lango šildymo
nuostatą galima pakeisti per
informacinio ekrano Nuostatų meniu.
Automobilio pritaikymas 3 109.
Pastaba
Jei mygtukas V paspaudžiamas,
kai veikia variklis, funkcijos
„Autostop“ veikimas pristabdomas,
kol mygtukas V paspaudžiamas
pakartotinai.
Paspaudus mygtuką s, kai
ventiliatorius įjungtas ir veikia
variklis, automatinio išjungimo
funkcija išaktyvinama, kol mygtukas s galiausiai paspaudžiamas dar
kartą arba išjungiamas
ventiliatorius.
Jei mygtukas V paspaudžiamas,
kai variklis sustabdytas su funkcija
„Autostop“, variklis automatiškai
užvedamas iš naujo.
Jei mygtukas s paspaudžiamas, kai
ventiliatorius įjungtas ir variklis buvo
automatiškai išjungtas, variklis vėl
automatiškai užvedamas.
Išjungimo-užvedimo sistema 3 142.

Klimato kontrolė135

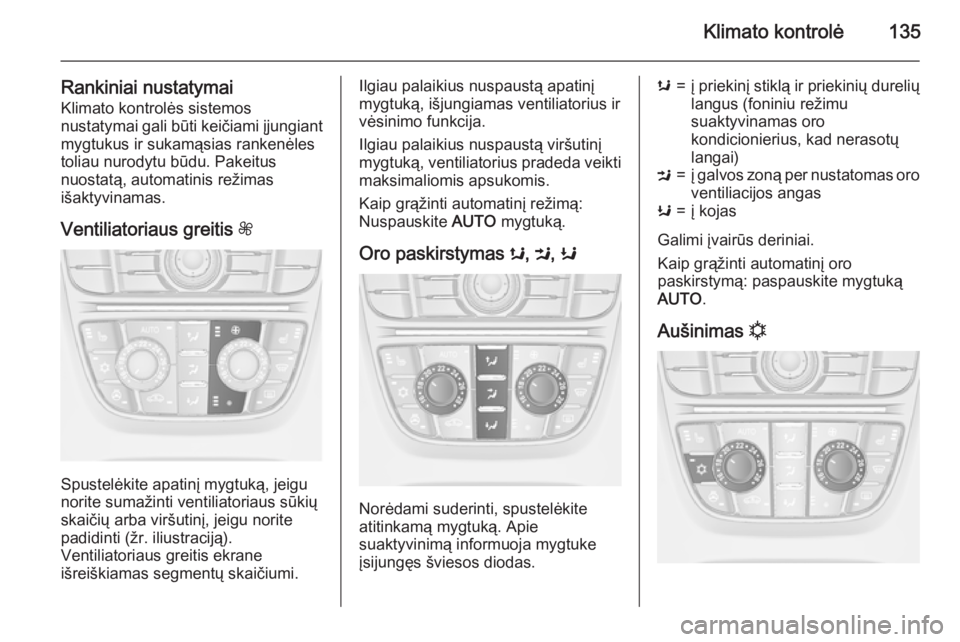

Rankiniai nustatymaiKlimato kontrolės sistemos
nustatymai gali būti keičiami įjungiant mygtukus ir sukamąsias rankenėles
toliau nurodytu būdu. Pakeitus
nuostatą, automatinis režimas
išaktyvinamas.
Ventiliatoriaus greitis Z
Spustelėkite apatinį mygtuką, jeigu
norite sumažinti ventiliatoriaus sūkių
skaičių arba viršutinį, jeigu norite
padidinti (žr. iliustraciją).
Ventiliatoriaus greitis ekrane
išreiškiamas segmentų skaičiumi.
Ilgiau palaikius nuspaustą apatinį
mygtuką, išjungiamas ventiliatorius ir
vėsinimo funkcija.
Ilgiau palaikius nuspaustą viršutinį
mygtuką, ventiliatorius pradeda veikti
maksimaliomis apsukomis.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Oro paskirstymas s, M , K
Norėdami suderinti, spustelėkite
atitinkamą mygtuką. Apie
suaktyvinimą informuoja mygtuke
įsijungęs šviesos diodas.
s=į priekinį stiklą ir priekinių durelių langus (foniniu režimu
suaktyvinamas oro
kondicionierius, kad nerasotų
langai)M=į galvos zoną per nustatomas oro
ventiliacijos angasK=į kojas
Galimi įvairūs deriniai.
Kaip grąžinti automatinį oro
paskirstymą: paspauskite mygtuką
AUTO .
Aušinimas n

136Klimato kontrolė

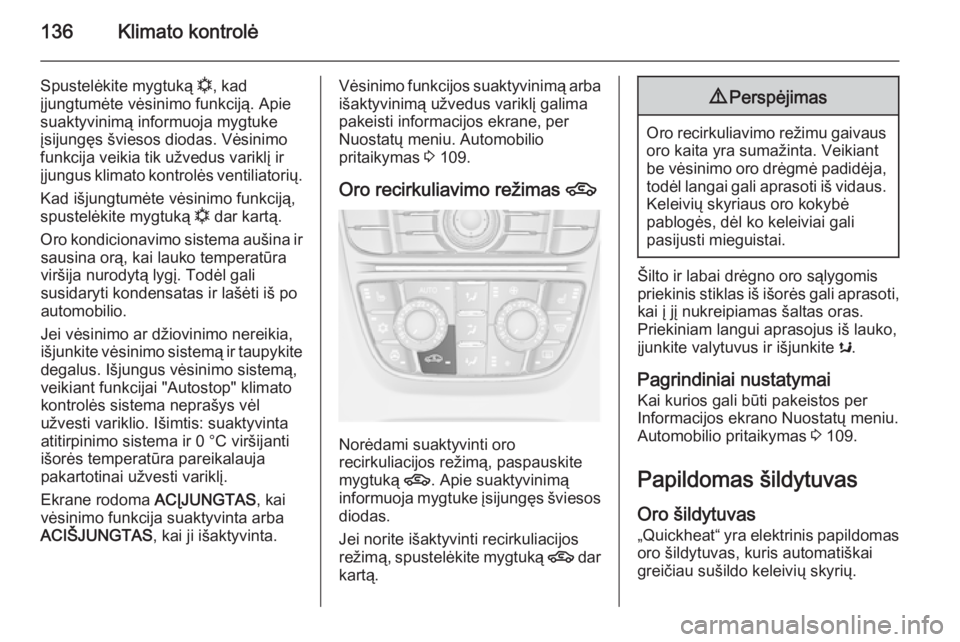

Spustelėkite mygtuką n, kad
įjungtumėte vėsinimo funkciją. Apie
suaktyvinimą informuoja mygtuke
įsijungęs šviesos diodas. Vėsinimo funkcija veikia tik užvedus variklį ir
įjungus klimato kontrolės ventiliatorių.
Kad išjungtumėte vėsinimo funkciją,
spustelėkite mygtuką n dar kartą.
Oro kondicionavimo sistema aušina ir sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Jei vėsinimo ar džiovinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus. Išjungus vėsinimo sistemą,
veikiant funkcijai "Autostop" klimato
kontrolės sistema neprašys vėl
užvesti variklio. Išimtis: suaktyvinta
atitirpinimo sistema ir 0 °C viršijanti
išorės temperatūra pareikalauja
pakartotinai užvesti variklį.
Ekrane rodoma ACĮJUNGTAS, kai
vėsinimo funkcija suaktyvinta arba
ACIŠJUNGTAS , kai ji išaktyvinta.Vėsinimo funkcijos suaktyvinimą arba
išaktyvinimą užvedus variklį galima
pakeisti informacijos ekrane, per Nuostatų meniu. Automobilio
pritaikymas 3 109.
Oro recirkuliavimo režimas 4
Norėdami suaktyvinti oro
recirkuliacijos režimą, paspauskite
mygtuką 4. Apie suaktyvinimą
informuoja mygtuke įsijungęs šviesos
diodas.
Jei norite išaktyvinti recirkuliacijos
režimą, spustelėkite mygtuką 4 dar
kartą.
9 Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Šilto ir labai drėgno oro sąlygomis
priekinis stiklas iš išorės gali aprasoti,
kai į jį nukreipiamas šaltas oras.
Priekiniam langui aprasojus iš lauko,
įjunkite valytuvus ir išjunkite s.
Pagrindiniai nustatymai
Kai kurios gali būti pakeistos per
Informacijos ekrano Nuostatų meniu.
Automobilio pritaikymas 3 109.
Papildomas šildytuvas
Oro šildytuvas „Quickheat“ yra elektrinis papildomas
oro šildytuvas, kuris automatiškai
greičiau sušildo keleivių skyrių.

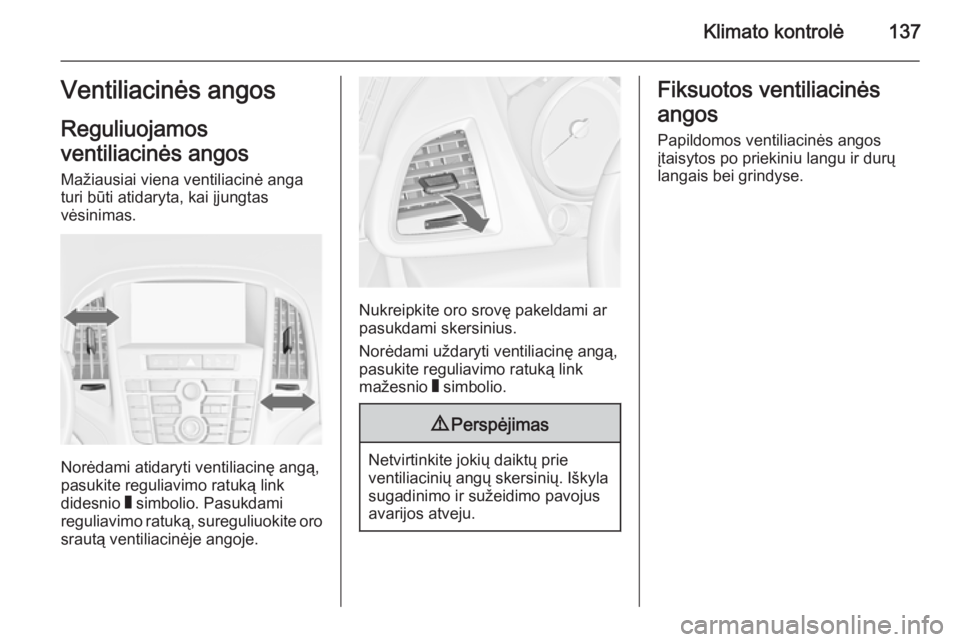

Klimato kontrolė137Ventiliacinės angos
Reguliuojamos
ventiliacinės angos
Mažiausiai viena ventiliacinė anga
turi būti atidaryta, kai įjungtas
vėsinimas.
Norėdami atidaryti ventiliacinę angą,
pasukite reguliavimo ratuką link
didesnio W simbolio. Pasukdami
reguliavimo ratuką, sureguliuokite oro srautą ventiliacinėje angoje.
Nukreipkite oro srovę pakeldami ar
pasukdami skersinius.
Norėdami uždaryti ventiliacinę angą,
pasukite reguliavimo ratuką link
mažesnio W simbolio.
9 Perspėjimas
Netvirtinkite jokių daiktų prie
ventiliacinių angų skersinių. Iškyla sugadinimo ir sužeidimo pavojus
avarijos atveju.
Fiksuotos ventiliacinės
angos Papildomos ventiliacinės angos
įtaisytos po priekiniu langu ir durų
langais bei grindyse.

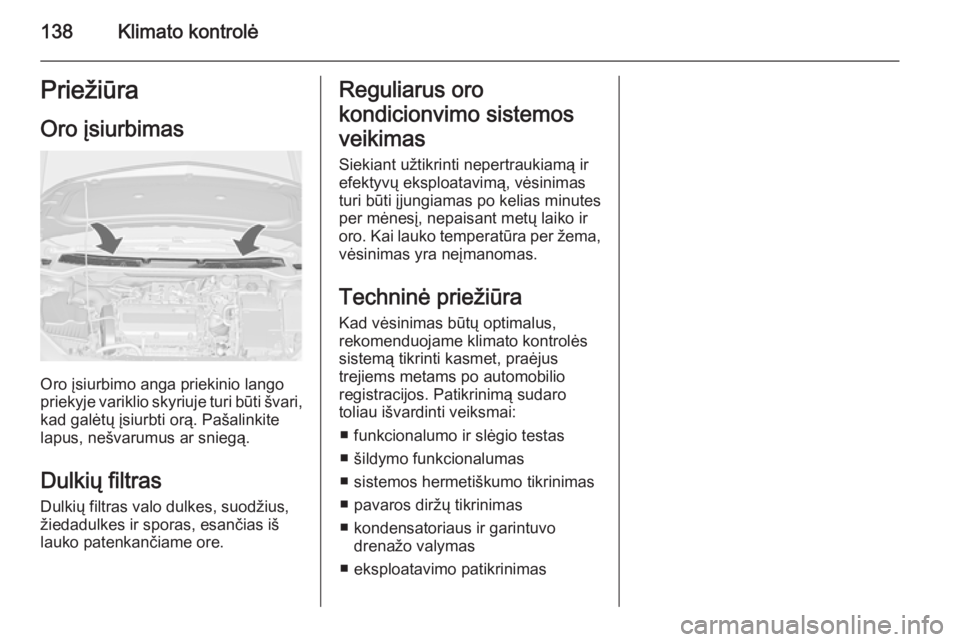

138Klimato kontrolėPriežiūraOro įsiurbimas
Oro įsiurbimo anga priekinio lango
priekyje variklio skyriuje turi būti švari,
kad galėtų įsiurbti orą. Pašalinkite
lapus, nešvarumus ar sniegą.
Dulkių filtras Dulkių filtras valo dulkes, suodžius,
žiedadulkes ir sporas, esančias iš
lauko patenkančiame ore.
Reguliarus oro
kondicionvimo sistemos
veikimas
Siekiant užtikrinti nepertraukiamą ir
efektyvų eksploatavimą, vėsinimas
turi būti įjungiamas po kelias minutes
per mėnesį, nepaisant metų laiko ir
oro. Kai lauko temperatūra per žema, vėsinimas yra neįmanomas.
Techninė priežiūra
Kad vėsinimas būtų optimalus,
rekomenduojame klimato kontrolės
sistemą tikrinti kasmet, praėjus
trejiems metams po automobilio
registracijos. Patikrinimą sudaro
toliau išvardinti veiksmai:
■ funkcionalumo ir slėgio testas
■ šildymo funkcionalumas
■ sistemos hermetiškumo tikrinimas ■ pavaros diržų tikrinimas
■ kondensatoriaus ir garintuvo drenažo valymas
■ eksploatavimo patikrinimas
