176Sürüş ve kullanımPark asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi
3 105.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.

Sürüş ve kullanım1779Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Not
Sollayan araç sollanan araçtan en
az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolü B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem Bilgi Ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 105.
Sistemin devre dışı kalması Sürücü
Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır.
Bu bölgenin yerden yüksekliği
yaklaşık 0,5 metre ile iki metre
arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları, direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.

Sürüş ve kullanım179Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 105.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekranın üst satırı, çok fonksiyonlu
düğmeye basarak silinebilir.
Ekran ayarları
Navi 650/Navi 950 : Parlaklık, çok
fonksiyonlu düğmeye önce basılarak
ardından da dış halkası çevrilerek
ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 105.
Arıza Hata mesajları Bilgi Ekranı'nın üstsatırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Etraf karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.

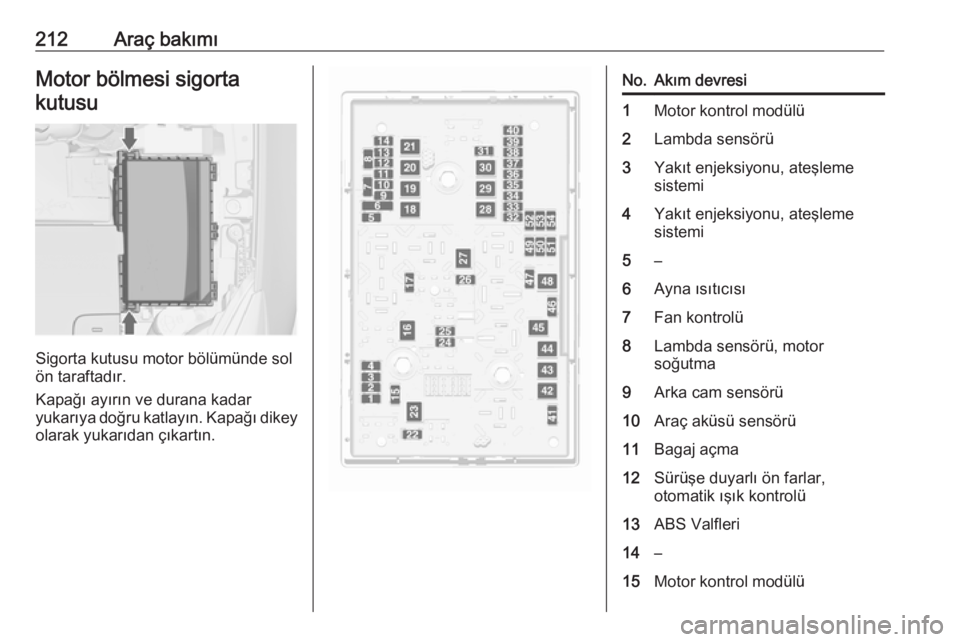

212Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–15Motor kontrol modülü

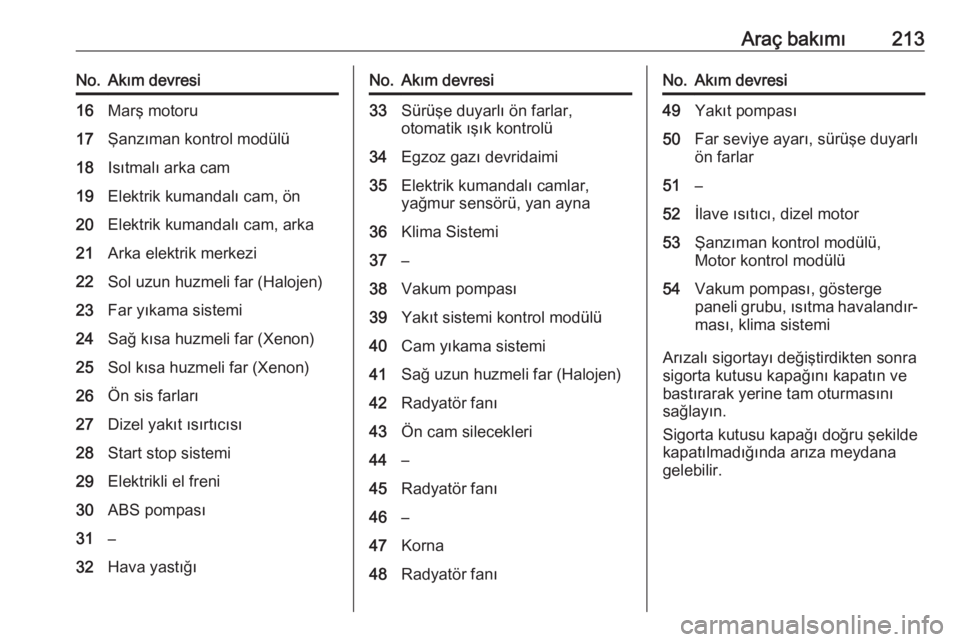

Araç bakımı213No.Akım devresi16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–32Hava yastığıNo.Akım devresi33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–47Korna48Radyatör fanıNo.Akım devresi49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

218Araç bakımı245/45 R18 lastik boyutunu sadece
kış lastiği olarak kullanın.
Dizel motorlu araçlarda, çelik jant
yoktur ve sadece özel, araç
onaylanmış alaşım jantlara izin verilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Lastik tanımlamaları Örneğin 235/55 R 17 99 V235:Lastik genişliği, mm55:Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R:Lastik kemeri yapı türü: RadyalRF:Yapı türü: RunFlat17:Jant çapı / inç cinsinden99:Taşıma kapasitesi tanım
numarası, örneğin: 99 değeri
775 kilograma karşılık
gelmektedirV:Hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
Performans 3 250.
Direksiyonel tabana sahip
lastikler
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı denetleme sistemi
Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika
kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.

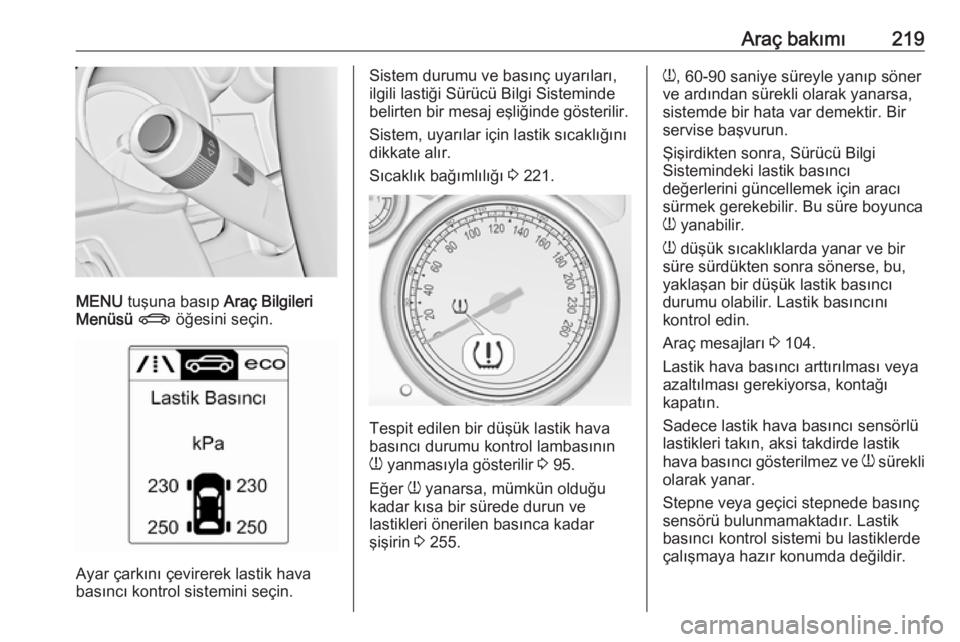

Araç bakımı219
MENU tuşuna basıp Araç Bilgileri
Menüsü X öğesini seçin.
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları, ilgili lastiği Sürücü Bilgi Sisteminde
belirten bir mesaj eşliğinde gösterilir.
Sistem, uyarılar için lastik sıcaklığını
dikkate alır.
Sıcaklık bağımlılığı 3 221.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambasının
w yanmasıyla gösterilir 3 95.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 255.
w
, 60-90 saniye süreyle yanıp söner
ve ardından sürekli olarak yanarsa,
sistemde bir hata var demektir. Bir
servise başvurun.
Şişirdikten sonra, Sürücü Bilgi
Sistemindeki lastik basıncı
değerlerini güncellemek için aracı
sürmek gerekebilir. Bu süre boyunca
w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu,
yaklaşan bir düşük lastik basıncı
durumu olabilir. Lastik basıncını
kontrol edin.
Araç mesajları 3 104.
Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepnede basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.

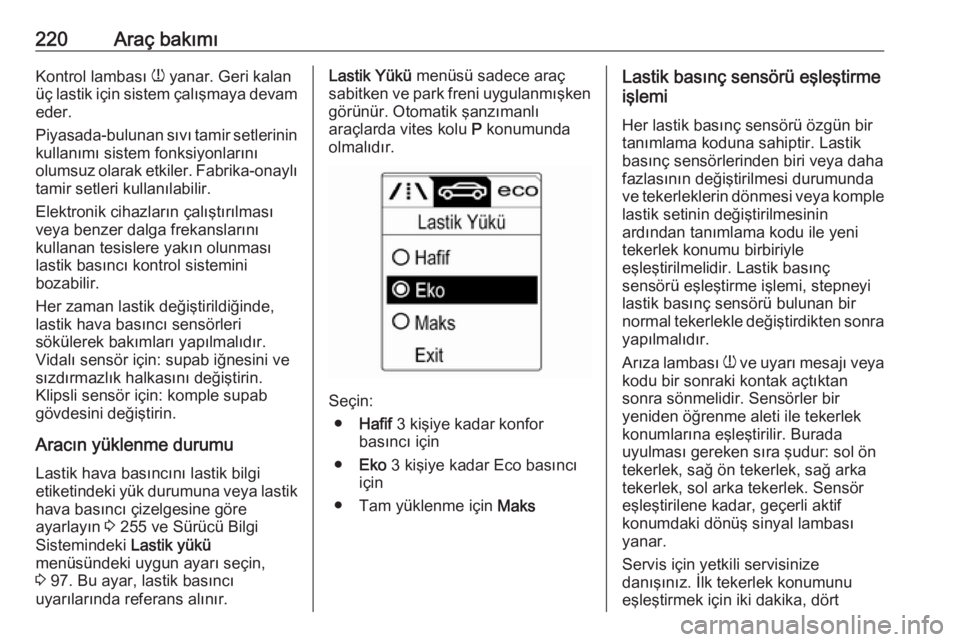

220Araç bakımıKontrol lambası w yanar. Geri kalan
üç lastik için sistem çalışmaya devam eder.
Piyasada-bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Elektronik cihazların çalıştırılması
veya benzer dalga frekanslarını
kullanan tesislere yakın olunması
lastik basıncı kontrol sistemini
bozabilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı sensörleri
sökülerek bakımları yapılmalıdır.
Vidalı sensör için: supab iğnesini ve
sızdırmazlık halkasını değiştirin.
Klipsli sensör için: komple supab
gövdesini değiştirin.
Aracın yüklenme durumu
Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 255 ve Sürücü Bilgi
Sistemindeki Lastik yükü
menüsündeki uygun ayarı seçin,
3 97. Bu ayar, lastik basıncı
uyarılarında referans alınır.Lastik Yükü menüsü sadece araç
sabitken ve park freni uygulanmışken görünür. Otomatik şanzımanlı
araçlarda vites kolu P konumunda
olmalıdır.
Seçin:
● Hafif 3 kişiye kadar konfor
basıncı için
● Eko 3 kişiye kadar Eco basıncı
için
● Tam yüklenme için Maks
Lastik basınç sensörü eşleştirme
işlemi
Her lastik basınç sensörü özgün bir
tanımlama koduna sahiptir. Lastik
basınç sensörlerinden biri veya daha
fazlasının değiştirilmesi durumunda
ve tekerleklerin dönmesi veya komple lastik setinin değiştirilmesinin
ardından tanımlama kodu ile yeni tekerlek konumu birbiriyle
eşleştirilmelidir. Lastik basınç
sensörü eşleştirme işlemi, stepneyi
lastik basınç sensörü bulunan bir
normal tekerlekle değiştirdikten sonra
yapılmalıdır.
Arıza lambası w ve uyarı mesajı veya
kodu bir sonraki kontak açtıktan
sonra sönmelidir. Sensörler bir
yeniden öğrenme aleti ile tekerlek
konumlarına eşleştirilir. Burada
uyulması gereken sıra şudur: sol ön
tekerlek, sağ ön tekerlek, sağ arka
tekerlek, sol arka tekerlek. Sensör
eşleştirilene kadar, geçerli aktif
konumdaki dönüş sinyal lambası
yanar.
Servis için yetkili servisinize
danışınız. İlk tekerlek konumunu
eşleştirmek için iki dakika, dört

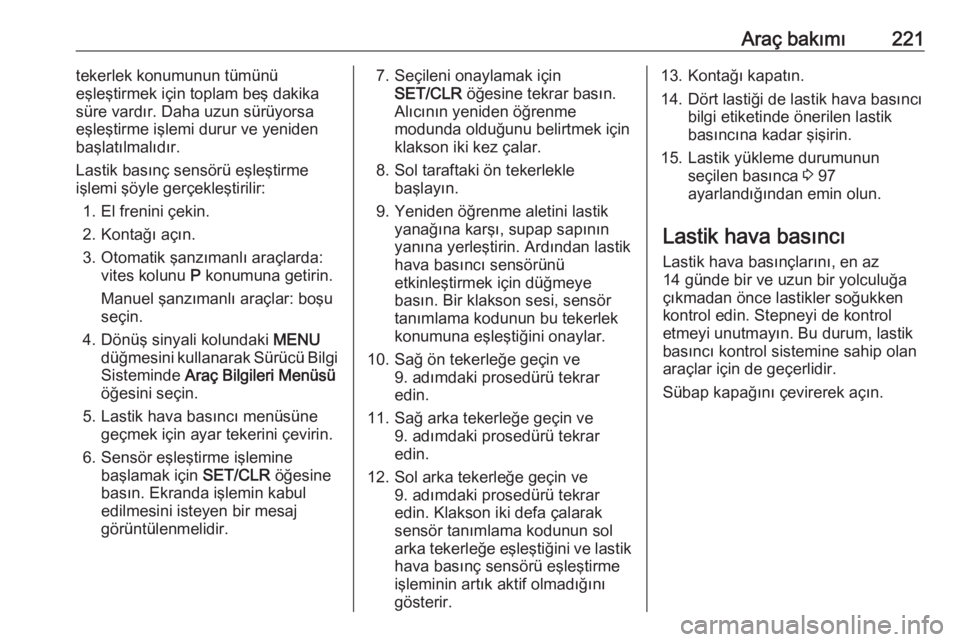

Araç bakımı221tekerlek konumunun tümünü
eşleştirmek için toplam beş dakika süre vardır. Daha uzun sürüyorsa
eşleştirme işlemi durur ve yeniden
başlatılmalıdır.
Lastik basınç sensörü eşleştirme işlemi şöyle gerçekleştirilir:
1. El frenini çekin.
2. Kontağı açın.
3. Otomatik şanzımanlı araçlarda: vites kolunu P konumuna getirin.
Manuel şanzımanlı araçlar: boşu
seçin.
4. Dönüş sinyali kolundaki MENU
düğmesini kullanarak Sürücü Bilgi Sisteminde Araç Bilgileri Menüsü
öğesini seçin.
5. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.
6. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine
basın. Ekranda işlemin kabul
edilmesini isteyen bir mesaj
görüntülenmelidir.7. Seçileni onaylamak için SET/CLR öğesine tekrar basın.
Alıcının yeniden öğrenme
modunda olduğunu belirtmek için
klakson iki kez çalar.
8. Sol taraftaki ön tekerlekle başlayın.
9. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının
yanına yerleştirin. Ardından lastik
hava basıncı sensörünü
etkinleştirmek için düğmeye
basın. Bir klakson sesi, sensör
tanımlama kodunun bu tekerlek
konumuna eşleştiğini onaylar.
10. Sağ ön tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
11. Sağ arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin.
12. Sol arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar
edin. Klakson iki defa çalarak
sensör tanımlama kodunun sol
arka tekerleğe eşleştiğini ve lastik hava basınç sensörü eşleştirme
işleminin artık aktif olmadığını
gösterir.13. Kontağı kapatın.
14. Dört lastiği de lastik hava basıncı bilgi etiketinde önerilen lastik
basıncına kadar şişirin.
15. Lastik yükleme durumunun seçilen basınca 3 97
ayarlandığından emin olun.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.

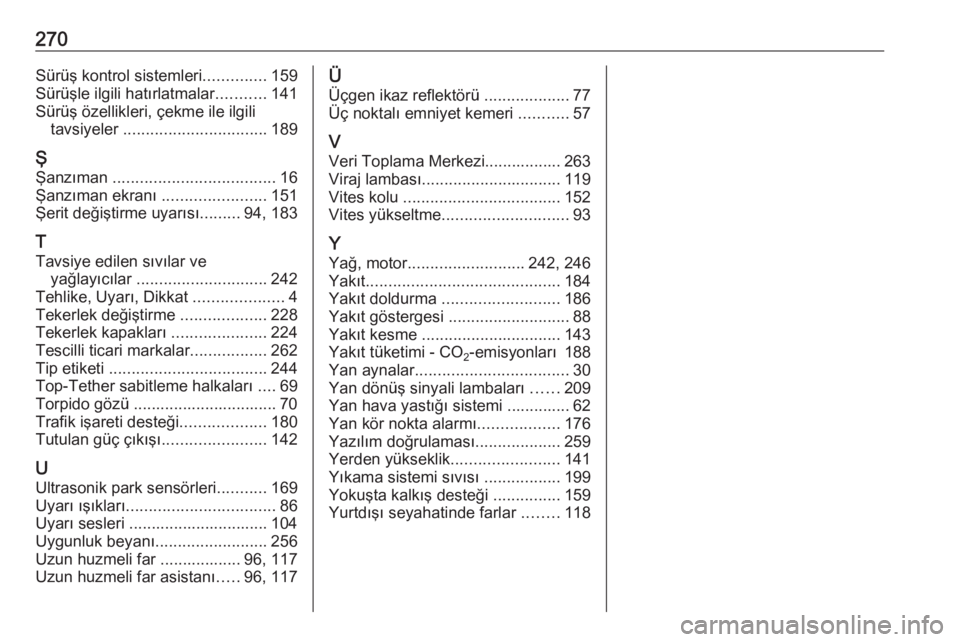

270Sürüş kontrol sistemleri..............159
Sürüşle ilgili hatırlatmalar ...........141
Sürüş özellikleri, çekme ile ilgili tavsiyeler ................................ 189
Ş
Şanzıman .................................... 16
Şanzıman ekranı .......................151
Şerit değiştirme uyarısı .........94, 183
T
Tavsiye edilen sıvılar ve yağlayıcılar ............................. 242
Tehlike, Uyarı, Dikkat ....................4
Tekerlek değiştirme ...................228
Tekerlek kapakları .....................224
Tescilli ticari markalar .................262
Tip etiketi ................................... 244
Top-Tether sabitleme halkaları ....69
Torpido gözü ................................ 70
Trafik işareti desteği ...................180
Tutulan güç çıkışı .......................142
U
Ultrasonik park sensörleri ...........169
Uyarı ışıkları ................................. 86
Uyarı sesleri ............................... 104
Uygunluk beyanı .........................256
Uzun huzmeli far .................. 96, 117
Uzun huzmeli far asistanı .....96, 117Ü
Üçgen ikaz reflektörü ...................77
Üç noktalı emniyet kemeri ...........57
V Veri Toplama Merkezi................. 263
Viraj lambası ............................... 119
Vites kolu ................................... 152
Vites yükseltme ............................ 93
Y Yağ, motor .......................... 242, 246
Yakıt ........................................... 184
Yakıt doldurma .......................... 186
Yakıt göstergesi ........................... 88
Yakıt kesme ............................... 143
Yakıt tüketimi - CO 2-emisyonları 188
Yan aynalar .................................. 30
Yan dönüş sinyali lambaları ......209
Yan hava yastığı sistemi .............. 62
Yan kör nokta alarmı ..................176
Yazılım doğrulaması ...................259
Yerden yükseklik ........................141
Yıkama sistemi sıvısı .................199
Yokuşta kalkış desteği ...............159
Yurtdışı seyahatinde farlar ........118
