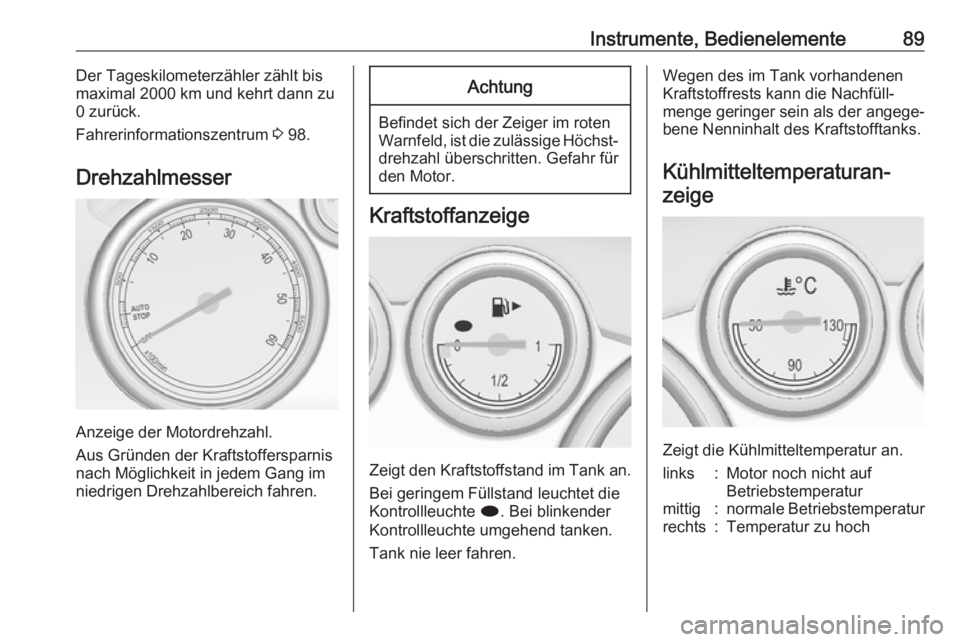

Instrumente, Bedienelemente89Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Fahrerinformationszentrum 3 98.
Drehzahlmesser
Anzeige der Motordrehzahl.
Aus Gründen der Kraftstoffersparnis
nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐ zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf
Betriebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hoch

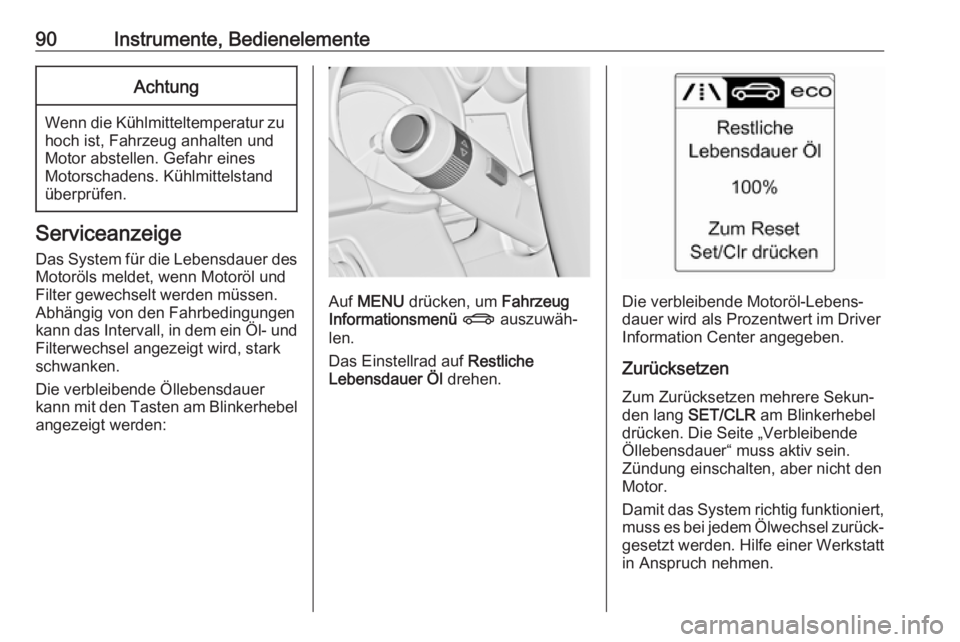

90Instrumente, BedienelementeAchtung
Wenn die Kühlmitteltemperatur zuhoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und
Filterwechsel angezeigt wird, stark
schwanken.
Die verbleibende Öllebensdauer
kann mit den Tasten am Blinkerhebel angezeigt werden:
Auf MENU drücken, um Fahrzeug
Informationsmenü X auszuwäh‐
len.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.Die verbleibende Motoröl-Lebens‐
dauer wird als Prozentwert im Driver
Information Center angegeben.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Die Seite „Verbleibende
Öllebensdauer“ muss aktiv sein.
Zündung einschalten, aber nicht den
Motor.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.

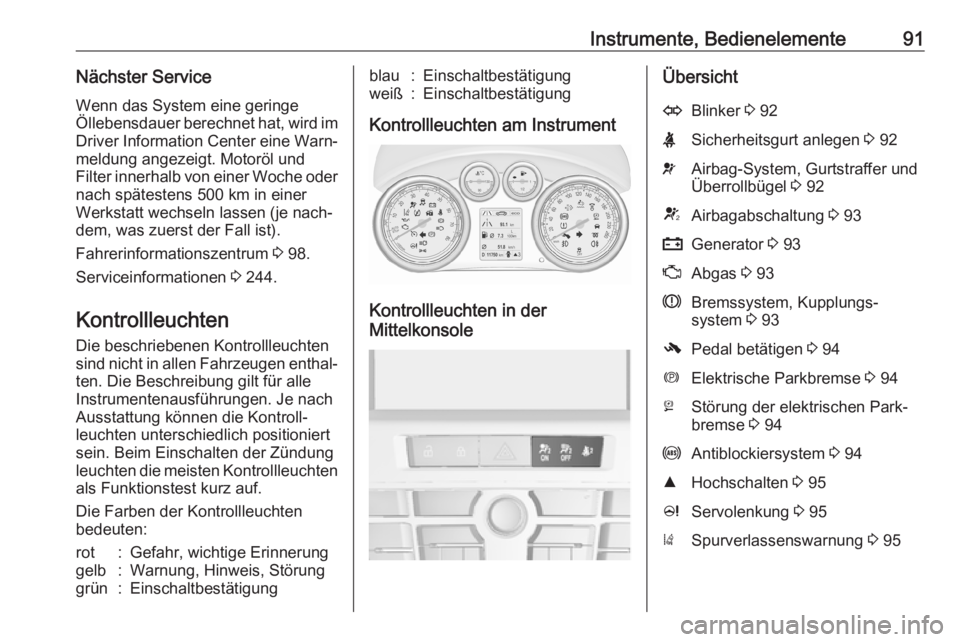

Instrumente, Bedienelemente91Nächster Service
Wenn das System eine geringe
Öllebensdauer berechnet hat, wird im Driver Information Center eine Warn‐
meldung angezeigt. Motoröl und
Filter innerhalb von einer Woche oder nach spätestens 500 km in einerWerkstatt wechseln lassen (je nach‐
dem, was zuerst der Fall ist).
Fahrerinformationszentrum 3 98.
Serviceinformationen 3 244.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung
Kontrollleuchten am Instrument
Kontrollleuchten in der
Mittelkonsole
ÜbersichtOBlinker 3 92XSicherheitsgurt anlegen 3 92vAirbag-System, Gurtstraffer und
Überrollbügel 3 92VAirbagabschaltung 3 93pGenerator 3 93ZAbgas 3 93RBremssystem, Kupplungs‐
system 3 93-Pedal betätigen 3 94mElektrische Parkbremse 3 94jStörung der elektrischen Park‐
bremse 3 94uAntiblockiersystem 3 94RHochschalten 3 95cServolenkung 3 95)Spurverlassenswarnung 3 95

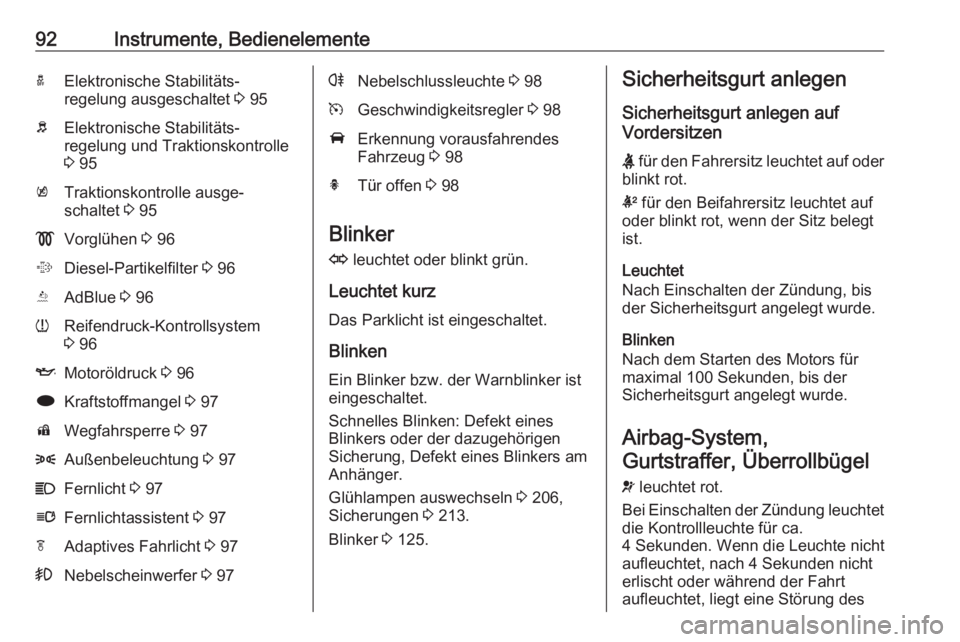

92Instrumente, BedienelementeaElektronische Stabilitäts‐
regelung ausgeschaltet 3 95bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 95kTraktionskontrolle ausge‐
schaltet 3 95!Vorglühen 3 96%Diesel-Partikelfilter 3 96YAdBlue 3 96wReifendruck-Kontrollsystem
3 96IMotoröldruck 3 96iKraftstoffmangel 3 97dWegfahrsperre 3 978Außenbeleuchtung 3 97CFernlicht 3 97lFernlichtassistent 3 97fAdaptives Fahrlicht 3 97>Nebelscheinwerfer 3 97rNebelschlussleuchte 3 98mGeschwindigkeitsregler 3 98AErkennung vorausfahrendes
Fahrzeug 3 98hTür offen 3 98
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen Sicherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 206,
Sicherungen 3 213.
Blinker 3 125.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchtet
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Airbag-System,
Gurtstraffer, Überrollbügel
v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn die Leuchte nicht
aufleuchtet, nach 4 Sekunden nicht
erlischt oder während der Fahrt
aufleuchtet, liegt eine Störung des

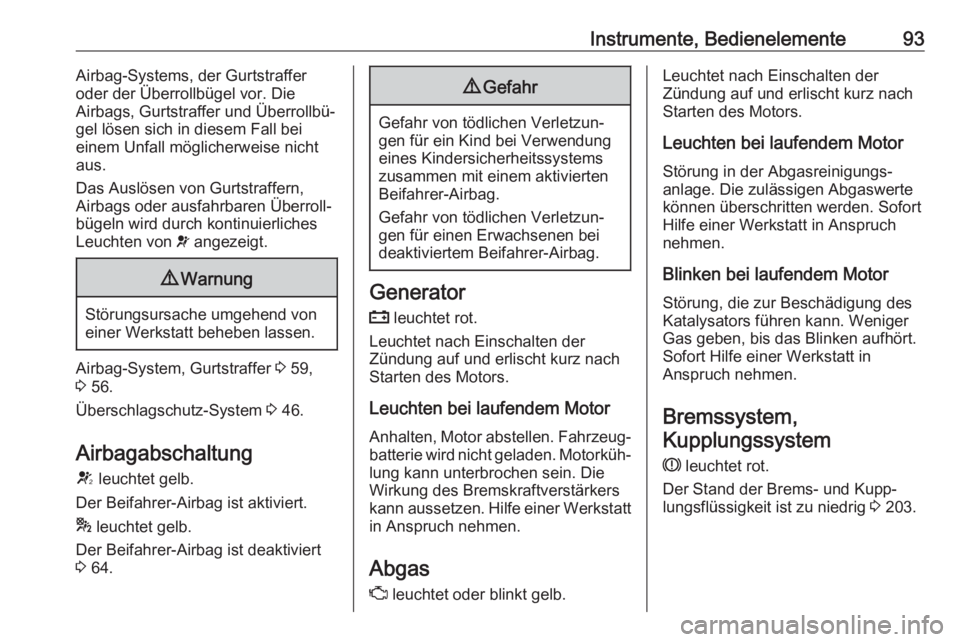

Instrumente, Bedienelemente93Airbag-Systems, der Gurtstraffer
oder der Überrollbügel vor. Die
Airbags, Gurtstraffer und Überrollbü‐
gel lösen sich in diesem Fall bei
einem Unfall möglicherweise nicht aus.
Das Auslösen von Gurtstraffern,
Airbags oder ausfahrbaren Überroll‐
bügeln wird durch kontinuierliches
Leuchten von v angezeigt.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Airbag-System, Gurtstraffer 3 59,
3 56.
Überschlagschutz-System 3 46.
Airbagabschaltung V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 64.
9
Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 203.

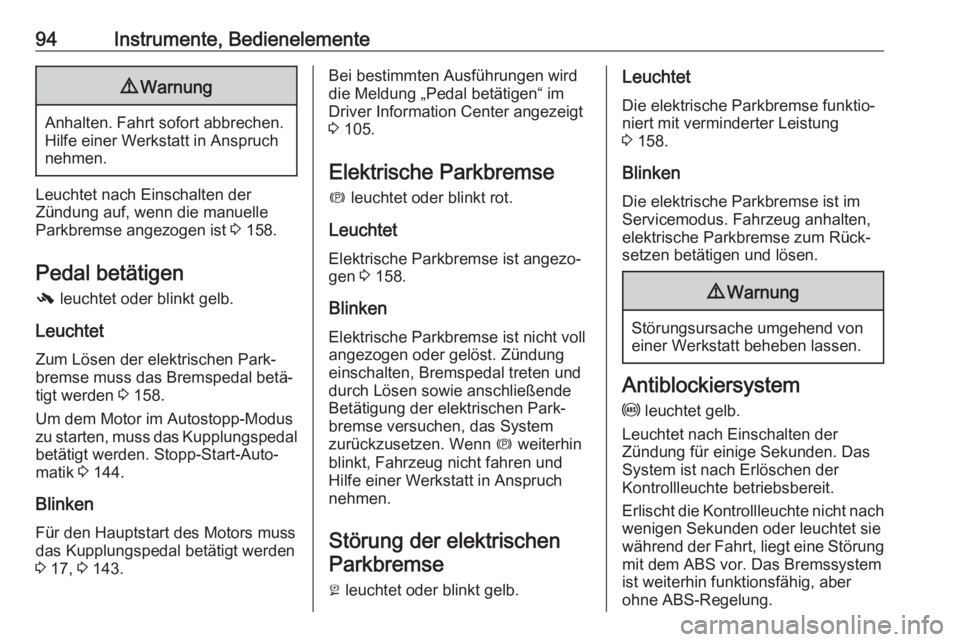

94Instrumente, Bedienelemente9Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der
Zündung auf, wenn die manuelle
Parkbremse angezogen ist 3 158.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchtet Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 158.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 144.
Blinken Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 17, 3 143.
Bei bestimmten Ausführungen wird
die Meldung „Pedal betätigen“ im
Driver Information Center angezeigt
3 105.
Elektrische Parkbremse m leuchtet oder blinkt rot.
Leuchtet
Elektrische Parkbremse ist angezo‐
gen 3 158.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung
einschalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System
zurückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch
nehmen.
Störung der elektrischenParkbremse
j leuchtet oder blinkt gelb.Leuchtet
Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 158.
Blinken Die elektrische Parkbremse ist imServicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.

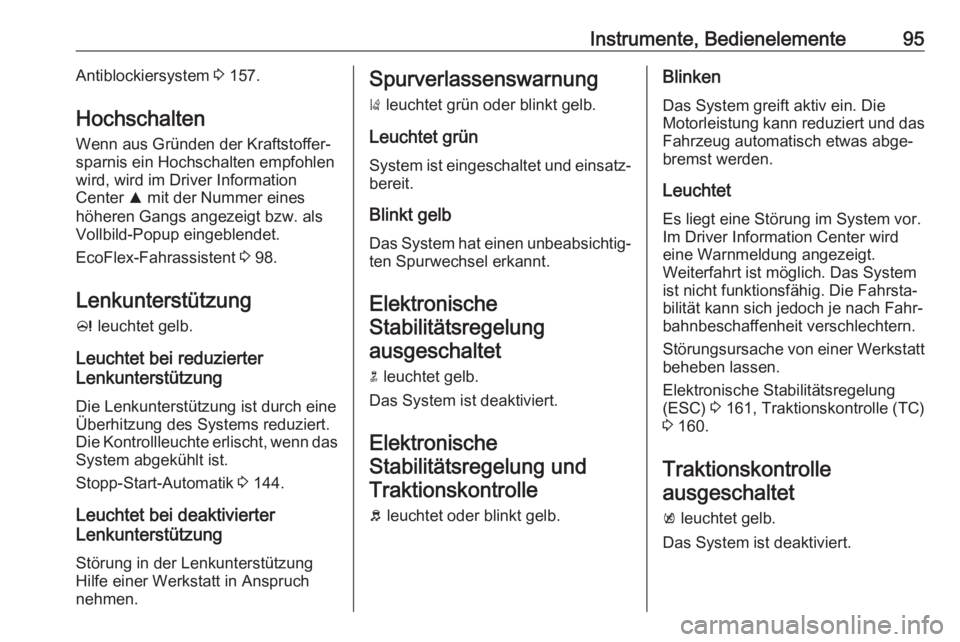

Instrumente, Bedienelemente95Antiblockiersystem 3 157.
Hochschalten Wenn aus Gründen der Kraftstoffer‐
sparnis ein Hochschalten empfohlen
wird, wird im Driver Information
Center R mit der Nummer eines
höheren Gangs angezeigt bzw. als
Vollbild-Popup eingeblendet.
EcoFlex-Fahrassistent 3 98.
Lenkunterstützung c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung
Die Lenkunterstützung ist durch eineÜberhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das
System abgekühlt ist.
Stopp-Start-Automatik 3 144.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der LenkunterstützungHilfe einer Werkstatt in Anspruch
nehmen.Spurverlassenswarnung
) leuchtet grün oder blinkt gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐
bereit.
Blinkt gelb Das System hat einen unbeabsichtig‐
ten Spurwechsel erkannt.
Elektronische
Stabilitätsregelung
ausgeschaltet
n leuchtet gelb.
Das System ist deaktiviert.
Elektronische Stabilitätsregelung undTraktionskontrolle
b leuchtet oder blinkt gelb.Blinken
Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Leuchtet Es liegt eine Störung im System vor.
Im Driver Information Center wird
eine Warnmeldung angezeigt.
Weiterfahrt ist möglich. Das System
ist nicht funktionsfähig. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Elektronische Stabilitätsregelung
(ESC) 3 161, Traktionskontrolle (TC)
3 160.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.

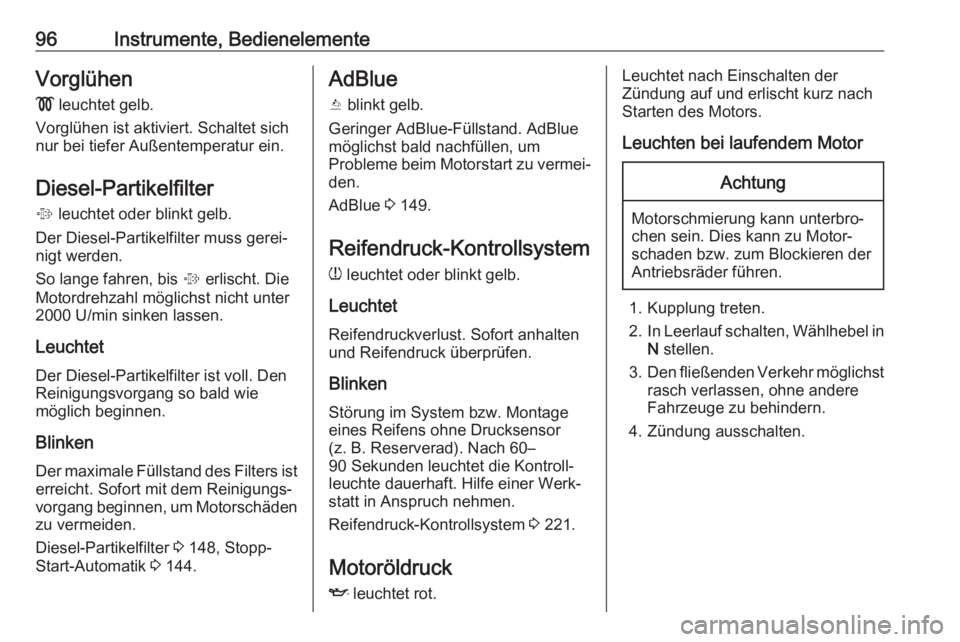

96Instrumente, BedienelementeVorglühen! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefer Außentemperatur ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter 2000 U/min sinken lassen.
LeuchtetDer Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie
möglich beginnen.
Blinken Der maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Diesel-Partikelfilter 3 148, Stopp-
Start-Automatik 3 144.AdBlue
Y blinkt gelb.
Geringer AdBlue-Füllstand. AdBlue
möglichst bald nachfüllen, um
Probleme beim Motorstart zu vermei‐
den.
AdBlue 3 149.
Reifendruck-Kontrollsystem w leuchtet oder blinkt gelb.
Leuchtet
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–
90 Sekunden leuchtet die Kontroll‐
leuchte dauerhaft. Hilfe einer Werk‐
statt in Anspruch nehmen.
Reifendruck-Kontrollsystem 3 221.
Motoröldruck
I leuchtet rot.Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

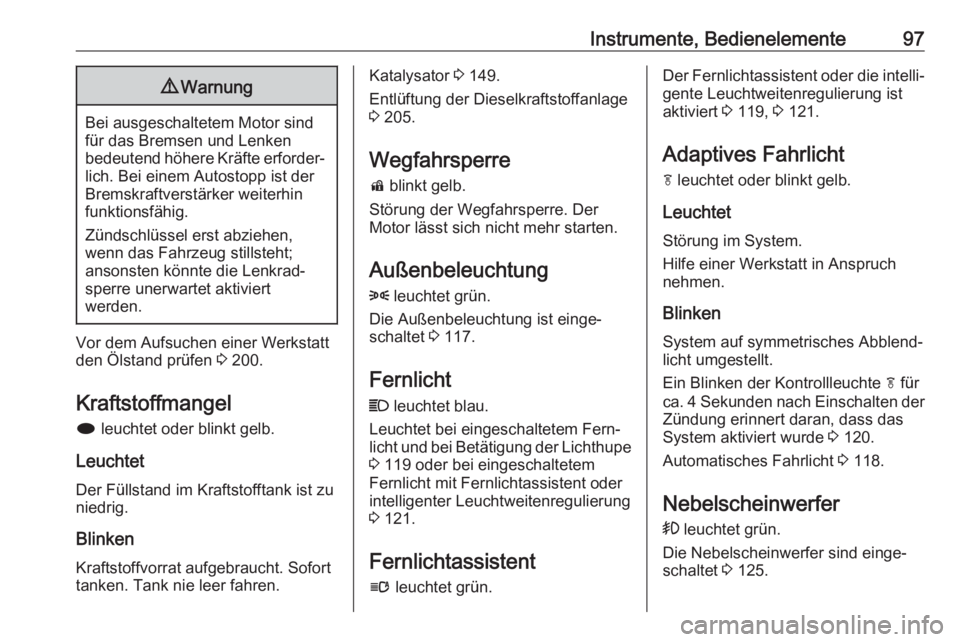

Instrumente, Bedienelemente979Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht;
ansonsten könnte die Lenkrad‐
sperre unerwartet aktiviert
werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 200.
Kraftstoffmangel
i leuchtet oder blinkt gelb.
Leuchtet
Der Füllstand im Kraftstofftank ist zu
niedrig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 149.
Entlüftung der Dieselkraftstoffanlage
3 205.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor lässt sich nicht mehr starten.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐ schaltet 3 117.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigung der Lichthupe
3 119 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 121.
Fernlichtassistent l leuchtet grün.Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist
aktiviert 3 119, 3 121.
Adaptives Fahrlicht f leuchtet oder blinkt gelb.
Leuchtet Störung im System.
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken
System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 120.
Automatisches Fahrlicht 3 118.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 125.

98Instrumente, BedienelementeNebelschlussleuchter leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 126.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Der Geschwindigkeitsregler ist akti‐
viert.
Geschwindigkeitsregler 3 164.
Erkennung
vorausfahrendes Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein vorausfahrendes Fahrzeug erkannt.
Auffahrwarnung 3 168.Tür offen
Wenn eine Tür oder der Kofferraum‐
deckel geöffnet ist, wird im Driver
Information Center das Symbol h
angezeigt.Info-Displays
Driver Information Center Das Driver Information Center befin‐
det sich im Kombiinstrument
zwischen Tachometer und Drehzahl‐
messer.
Die nachfolgend aufgeführten Haupt‐
menüs können durch Drücken der
Taste MENU am Blinkerhebel im
Display angezeigt werden. Die Menü‐ symbole sind in der obersten Display‐
zeile zu sehen:
