Conduite et utilisation179

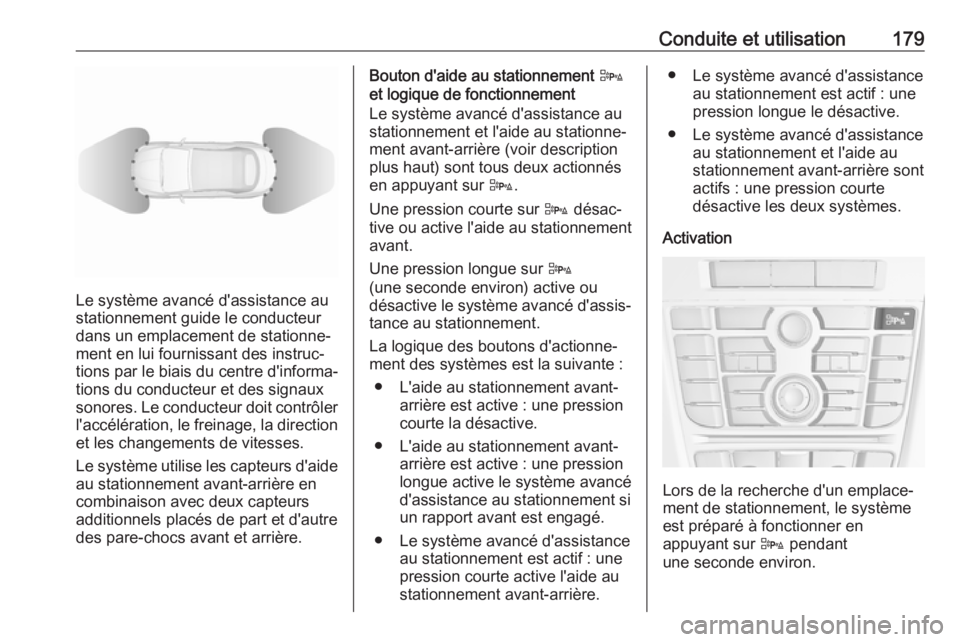

Le système avancé d'assistance au
stationnement guide le conducteur
dans un emplacement de stationne‐
ment en lui fournissant des instruc‐
tions par le biais du centre d'informa‐
tions du conducteur et des signaux
sonores. Le conducteur doit contrôler l'accélération, le freinage, la direction
et les changements de vitesses.
Le système utilise les capteurs d'aide au stationnement avant-arrière en
combinaison avec deux capteurs
additionnels placés de part et d'autre
des pare-chocs avant et arrière.
Bouton d'aide au stationnement D
et logique de fonctionnement
Le système avancé d'assistance au
stationnement et l'aide au stationne‐
ment avant-arrière (voir description
plus haut) sont tous deux actionnés
en appuyant sur D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement avant.
Une pression longue sur D
(une seconde environ) active ou
désactive le système avancé d'assis‐ tance au stationnement.
La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pression
courte la désactive.
● L'aide au stationnement avant- arrière est active : une pressionlongue active le système avancéd'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au stationnement avant-arrière.● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au
stationnement avant-arrière sont
actifs : une pression courte
désactive les deux systèmes.
Activation
Lors de la recherche d'un emplace‐
ment de stationnement, le système
est préparé à fonctionner en
appuyant sur D pendant
une seconde environ.

180Conduite et utilisationLe système ne peut être activé etrechercher un emplacement de
stationnement que jusqu'à une
vitesse de 30 km/h au maximum.
La distance parallèle maximale auto‐
risée entre le véhicule et la rangée
des véhicules stationnés est de
1,8 mètres.
Fonctionnement
Quand le véhicule passe le long d'une rangée de voitures et que le système
est activé, le système avancé d'as‐
sistance au stationnement
commence à rechercher un emplace‐
ment de stationnement adéquat.
Lorsqu'un emplacement adéquat est
trouvé, une information de retour
visuelle s'affiche sur le centre d'infor‐
mations du conducteur et un signal
sonore retentit.
Si le conducteur n'arrête pas le
véhicule dans les 10 mètres après
que le système ait proposé un empla‐ cement, le système commence à
chercher un autre emplacement de
stationnement adéquat.
La suggestion de place de stationne‐
ment du système est acceptée quand
le véhicule est arrêté par le conduc‐
teur dans les 10 mètres après l'émis‐
sion du message « Stop ». Le
système calcule le trajet optimal vers
l'emplacement de stationnement.
Ensuite, il guide le conducteur dans
l'emplacement en lui donnant des instructions détaillées.
Les instructions de l'écran contien‐
nent les éléments suivants :
● Une remarque si la vitesse dépasse 30 km/h.
● La demande d'arrêter le véhicule
quand une place de stationne‐
ment est détectée.
● Le sens de la conduite pendant la
manœuvre de stationnement.

Conduite et utilisation181● La position du volant pendant lestationnement.
● L'affichage d'une barre de progression pour certaines
instructions.
Une manœuvre de stationnement
réussie est signalée par le symbole
de « Position finale ».
Toujours prêter attention au son de l'aide au stationnement avant-arrière.
Un son continu signifie que la
distance jusqu'à un obstacle est infé‐
rieure à environ 30 cm.
Changement du côté de
stationnement
Le système est configuré pour
rechercher par défaut des emplace‐
ments de stationnement du côté
passager. Pour détecter des empla‐
cements de stationnement côté
conducteur, activer le clignotant côté conducteur pendant la durée de la
recherche.
Dès que le clignotant est arrêté, le
système recherche à nouveau les
emplacements de stationnement côté passager.
Priorités d'affichage
Après avoir activé le système avancé
d'assistance au stationnement, un
message apparaît au centre d'infor‐
mations du conducteur. L'indication
de système avancé d'assistance au
stationnement affichée sur le centre
d'informations du conducteur peut
être interrompue par les messages
véhicule ayant une plus grande prio‐
rité. Pour faire à nouveau apparaître
les instructions du système avancé
d'assistance au stationnement et
poursuivre la manœuvre de station‐nement, approuver le message en
appuyant sur SET/CLR sur le levier
des clignotants.
Désactivation
Le système est désactivé :
● par une courte pression sur D
si le système avancé d'assis‐
tance au stationnement et l'aide
au stationnement avant-arrière sont activés ;
● par une longue pression sur D
si le système avancé d'assis‐
tance au stationnement est
activé ;
● la manœuvre de stationnement a
réussi ;
● en roulant à plus de 30 km/h ; ● en coupant le contact.
La désactivation par le conducteur ou
par le système pendant la manœuvre sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.

182Conduite et utilisationDéfaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● le système présente un défaut ;
● le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de parking ;
● le système n'est pas opération‐ nel.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de stationnement
se poursuit. Si l'objet n'est pas
enlevé, le système est désactivé.
Appuyer sur D pendant environ
une seconde pour activer le système
et rechercher une nouvelle place de
stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convient
de modifier les réglages dans
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être sélectionné dans le menu.
Personnalisation du véhicule 3 108.

Conduite et utilisation183Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte un objet qui n'existe pas (écho para‐
site), en raison de perturbations
externes acoustiques ou mécani‐
ques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir
commencé la manœuvre de station‐ nement en créneau.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour un guidage de stationnement opti‐
mal, une distance de conduite mini‐
male de 35 km, notamment un
certain nombre de virages, est
nécessaire.Alerte d'angle mort latéral
Le système d'alerte d'angle mort laté‐
ral détecte et rapporte les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur
extérieur correspondant peut ne pas
s'allumer.

184Conduite et utilisation
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des
vitesses allant de 10 km/h à
140 km/h. Conduire à une vitesse
supérieure à 140 km/h désactive le
système, ce qui est indiqué par les
symboles d'avertissement à faible
luminosité B sur les deux rétroviseurs
extérieurs. Ralentir à nouveau étein‐
dra les symboles d'avertissement. Si
un véhicule est alors détecté dans la
zone d'angle mort, le symbole d'aver‐
tissement B s'allume normalement
du côté approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou désac‐
tivé dans le menu Réglages de l'affi‐
chage d'informations. Personnalisa‐ tion du véhicule 3 108.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ 3 mètres des deux
côtés du véhicule. Cette zone
démarre à chaque rétroviseur et
s'étend environ jusqu'à 3 mètres vers
l'arrière. La hauteur de la zone se situe environ entre 0,5 mètre et
2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est
conçue pour ignorer les objets
stationnaires comme les glissières de
sécurité, les poteaux, les bordures detrottoir, les murs et les poutres. Les
véhicules garés ou les véhicules dans
le sens inverse ne sont pas détectés.
Défaillance
Des alertes manquées occasionnel‐
les peuvent se produire dans des
circonstances normales.
L'alerte d'angle mort latéral ne fonc‐
tionne pas lorsque les coins gauche
ou droit du pare-chocs arrière sont
recouverts de boue, saletés, neige,
gel ou neige fondue. Instructions de
nettoyage 3 246.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Demander l'aide d'un
atelier en cas de défaillance perma‐
nente.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.

Conduite et utilisation185La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du
système avancé d'assistance au
stationnement, par ex. sous le
pare-chocs ou sous le véhicule ne
sont pas affichés.
Ne pas faire marche arrière en
regardant uniquement l'écran d'af‐ fichage d'informations et vérifier la zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement
La caméra est montée entre les
lampes d'éclairage de la plaque d'im‐ matriculation et a un angle de vision
de 130°.
La zone affichée par la caméra est limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des
intervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.

186Conduite et utilisation
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage d'in‐
formations. Personnalisation du
véhicule 3 108.
Symboles d'avertissement
Les symboles d'avertissement sont indiqués sous la forme de triangles
9 sur l'image et représentent les
obstacles détectés par les capteurs
arrière du système avancé d'assis‐
tance au stationnement.
En outre, 9 s'affiche sur la ligne supé‐
rieure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
La ligne supérieure de l'écran peut
être effacée en appuyant sur le
bouton multifonction.
Réglages d'affichage
Navi 650/Navi 950 : La luminosité
peut être réglée en appuyant d'abord
sur la bague extérieure du bouton
multifonction, puis en la tournant.
CD 600 : La luminosité peut être
réglée en appuyant d'abord sur le
bouton multifonction, puis en le
réglant.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est
dépassée ou si la marche arrière n'est plus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu Régla‐
ges de l'affichage d'informations.
Personnalisation du véhicule 3 108.
Défaillance Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans la lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.

Conduite et utilisation187● L'arrière du véhicule est acci‐denté.
● Il y a des changements de température extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une
caméra à l'avant et les affiche dans le
centre d'informations du conducteur.Les panneaux routiers qui seront
détectés sont :Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de directionLes panneaux de limitation de vitesse
ou d'interdiction de doubler sont affi‐ chés sur le centre d'informations du
conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.
La présence de plusieurs panneaux
sur l'affichage est possible.

188Conduite et utilisation
Un point d'exclamation dans un cadre
indique qu'il y a un panneau ajouté
détecté que le système n'a pas pu
reconnaître.
Le système est actif jusqu'à une
vitesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse du véhicule
descend sous 55 km/h, l'affichage est
réinitialisé et le contenu de la page
des panneaux routiers est effacé, par exemple en pénétrant dans une zone
urbaine. La prochaine indication de
vitesse reconnue sera affichée.
Indication sur l'affichage
Les panneaux routiers s'affichent sur
la page Détection des panneaux
routiers du centre d'informations du
conducteur.
Sélectionner Réglages X en
appuyant sur MENU, puis sélection‐
ner l'entrée Détection des panneaux
routiers via la molette de réglage du
levier des clignotants 3 98.
Quand une autre fonction du menu du centre d'informations du conducteur a été sélectionnée et que la page
Détection des panneaux routiers est
à nouveau choisie, le dernier
panneau routier reconnu sera affiché.
Fonction d'alerte
Une fois activée, la limite de vitesse
et les panneaux d'interdiction de
dépasser sont affichés comme des
alertes en surimpressions sur le
centre d'informations du conducteur.
