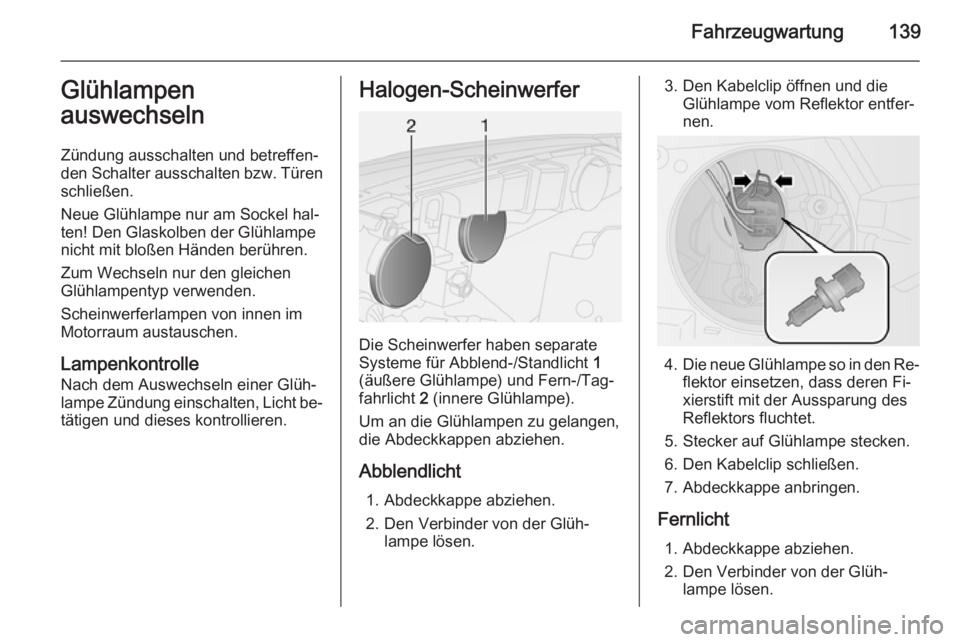

Fahrzeugwartung139Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel hal‐
ten! Den Glaskolben der Glühlampe
nicht mit bloßen Händen berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle
Nach dem Auswechseln einer Glüh‐
lampe Zündung einschalten, Licht be‐
tätigen und dieses kontrollieren.Halogen-Scheinwerfer
Die Scheinwerfer haben separate
Systeme für Abblend-/Standlicht 1
(äußere Glühlampe) und Fern-/Tag‐
fahrlicht 2 (innere Glühlampe).
Um an die Glühlampen zu gelangen,
die Abdeckkappen abziehen.
Abblendlicht 1. Abdeckkappe abziehen.
2. Den Verbinder von der Glüh‐ lampe lösen.
3. Den Kabelclip öffnen und dieGlühlampe vom Reflektor entfer‐
nen.
4. Die neue Glühlampe so in den Re‐
flektor einsetzen, dass deren Fi‐
xierstift mit der Aussparung des
Reflektors fluchtet.
5. Stecker auf Glühlampe stecken.
6. Den Kabelclip schließen.
7. Abdeckkappe anbringen.
Fernlicht 1. Abdeckkappe abziehen.
2. Den Verbinder von der Glüh‐ lampe lösen.

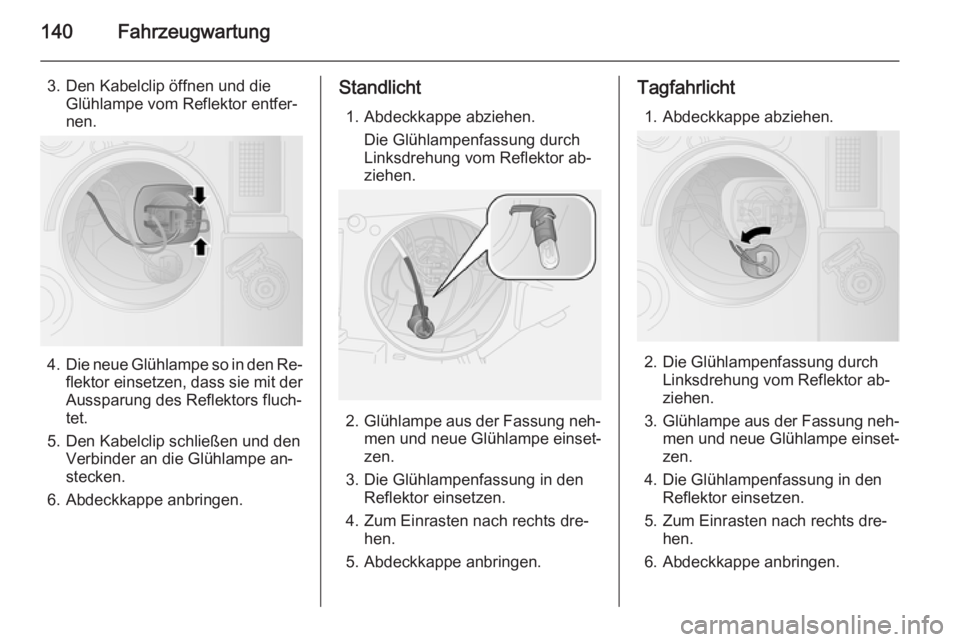

140Fahrzeugwartung
3. Den Kabelclip öffnen und dieGlühlampe vom Reflektor entfer‐
nen.
4. Die neue Glühlampe so in den Re‐
flektor einsetzen, dass sie mit der Aussparung des Reflektors fluch‐
tet.
5. Den Kabelclip schließen und den Verbinder an die Glühlampe an‐
stecken.
6. Abdeckkappe anbringen.
Standlicht
1. Abdeckkappe abziehen. Die Glühlampenfassung durch
Linksdrehung vom Reflektor ab‐
ziehen.
2. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
3. Die Glühlampenfassung in den Reflektor einsetzen.
4. Zum Einrasten nach rechts dre‐ hen.
5. Abdeckkappe anbringen.
Tagfahrlicht
1. Abdeckkappe abziehen.
2. Die Glühlampenfassung durch Linksdrehung vom Reflektor ab‐
ziehen.
3. Glühlampe aus der Fassung neh‐
men und neue Glühlampe einset‐
zen.
4. Die Glühlampenfassung in den Reflektor einsetzen.
5. Zum Einrasten nach rechts dre‐ hen.
6. Abdeckkappe anbringen.

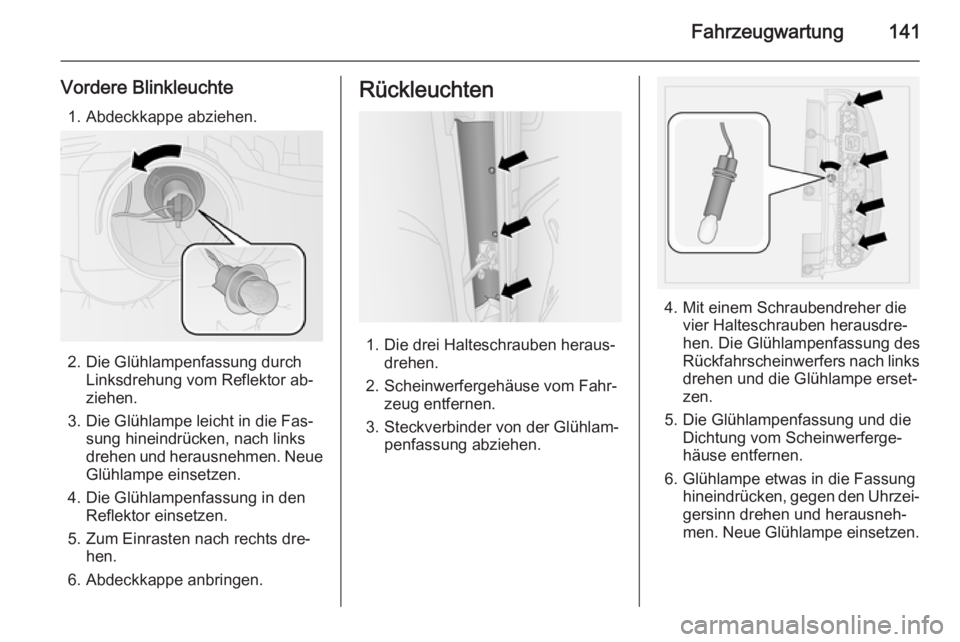

Fahrzeugwartung141
Vordere Blinkleuchte1. Abdeckkappe abziehen.
2. Die Glühlampenfassung durch Linksdrehung vom Reflektor ab‐
ziehen.
3. Die Glühlampe leicht in die Fas‐ sung hineindrücken, nach links
drehen und herausnehmen. Neue
Glühlampe einsetzen.
4. Die Glühlampenfassung in den Reflektor einsetzen.
5. Zum Einrasten nach rechts dre‐ hen.
6. Abdeckkappe anbringen.
Rückleuchten
1. Die drei Halteschrauben heraus‐ drehen.
2. Scheinwerfergehäuse vom Fahr‐ zeug entfernen.
3. Steckverbinder von der Glühlam‐ penfassung abziehen.
4. Mit einem Schraubendreher dievier Halteschrauben herausdre‐
hen. Die Glühlampenfassung des
Rückfahrscheinwerfers nach links drehen und die Glühlampe erset‐
zen.
5. Die Glühlampenfassung und die Dichtung vom Scheinwerferge‐
häuse entfernen.
6. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.

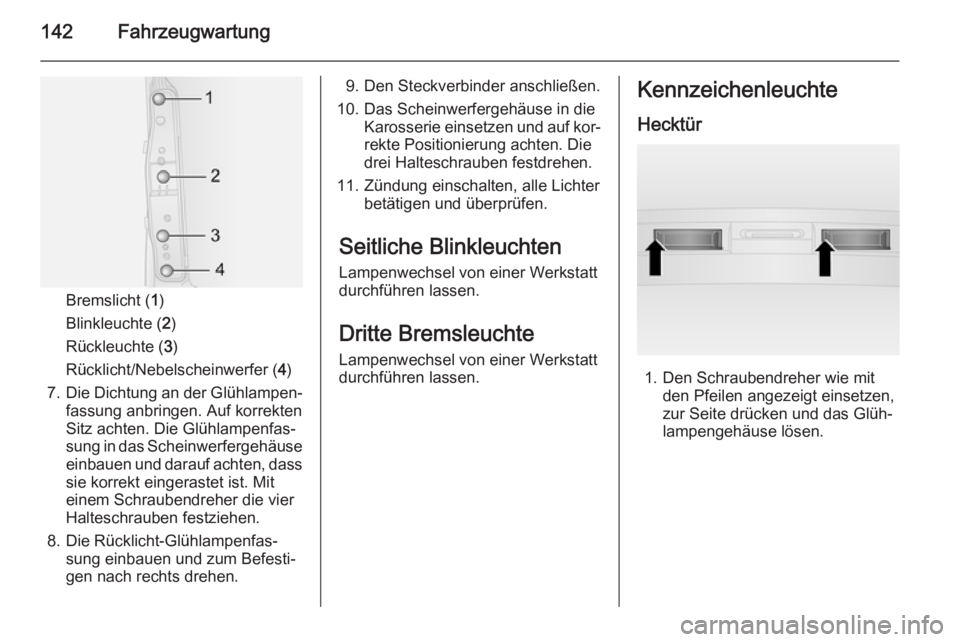

142Fahrzeugwartung
Bremslicht (1)
Blinkleuchte ( 2)
Rückleuchte ( 3)
Rücklicht/Nebelscheinwerfer ( 4)
7. Die Dichtung an der Glühlampen‐
fassung anbringen. Auf korrekten Sitz achten. Die Glühlampenfas‐
sung in das Scheinwerfergehäuse
einbauen und darauf achten, dass sie korrekt eingerastet ist. Mit
einem Schraubendreher die vier
Halteschrauben festziehen.
8. Die Rücklicht-Glühlampenfas‐ sung einbauen und zum Befesti‐
gen nach rechts drehen.
9. Den Steckverbinder anschließen.
10. Das Scheinwerfergehäuse in die Karosserie einsetzen und auf kor‐rekte Positionierung achten. Die
drei Halteschrauben festdrehen.
11. Zündung einschalten, alle Lichter betätigen und überprüfen.
Seitliche Blinkleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Dritte Bremsleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.Kennzeichenleuchte
Hecktür
1. Den Schraubendreher wie mit den Pfeilen angezeigt einsetzen,
zur Seite drücken und das Glüh‐
lampengehäuse lösen.

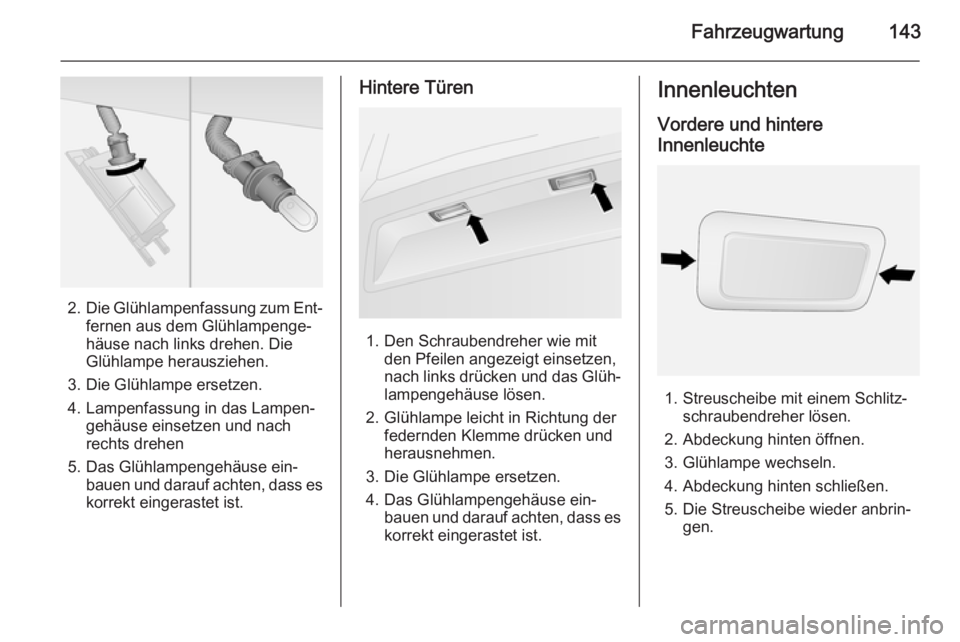

Fahrzeugwartung143
2.Die Glühlampenfassung zum Ent‐
fernen aus dem Glühlampenge‐
häuse nach links drehen. Die
Glühlampe herausziehen.
3. Die Glühlampe ersetzen.
4. Lampenfassung in das Lampen‐ gehäuse einsetzen und nach
rechts drehen
5. Das Glühlampengehäuse ein‐ bauen und darauf achten, dass eskorrekt eingerastet ist.
Hintere Türen
1. Den Schraubendreher wie mit den Pfeilen angezeigt einsetzen,
nach links drücken und das Glüh‐
lampengehäuse lösen.
2. Glühlampe leicht in Richtung der federnden Klemme drücken und
herausnehmen.
3. Die Glühlampe ersetzen.
4. Das Glühlampengehäuse ein‐ bauen und darauf achten, dass eskorrekt eingerastet ist.
Innenleuchten
Vordere und hintere
Innenleuchte
1. Streuscheibe mit einem Schlitz‐ schraubendreher lösen.
2. Abdeckung hinten öffnen.
3. Glühlampe wechseln.
4. Abdeckung hinten schließen.
5. Die Streuscheibe wieder anbrin‐ gen.

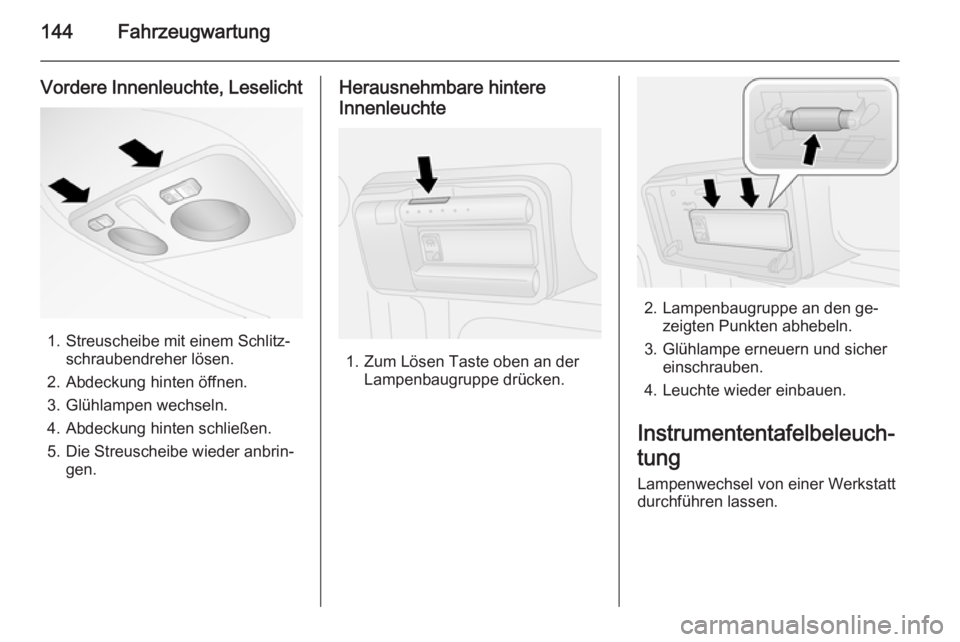

144Fahrzeugwartung
Vordere Innenleuchte, Leselicht
1. Streuscheibe mit einem Schlitz‐schraubendreher lösen.
2. Abdeckung hinten öffnen.
3. Glühlampen wechseln.
4. Abdeckung hinten schließen.
5. Die Streuscheibe wieder anbrin‐ gen.
Herausnehmbare hintere
Innenleuchte
1. Zum Lösen Taste oben an der Lampenbaugruppe drücken.
2. Lampenbaugruppe an den ge‐zeigten Punkten abhebeln.
3. Glühlampe erneuern und sicher einschrauben.
4. Leuchte wieder einbauen.
Instrumententafelbeleuch‐
tung Lampenwechsel von einer Werkstatt
durchführen lassen.

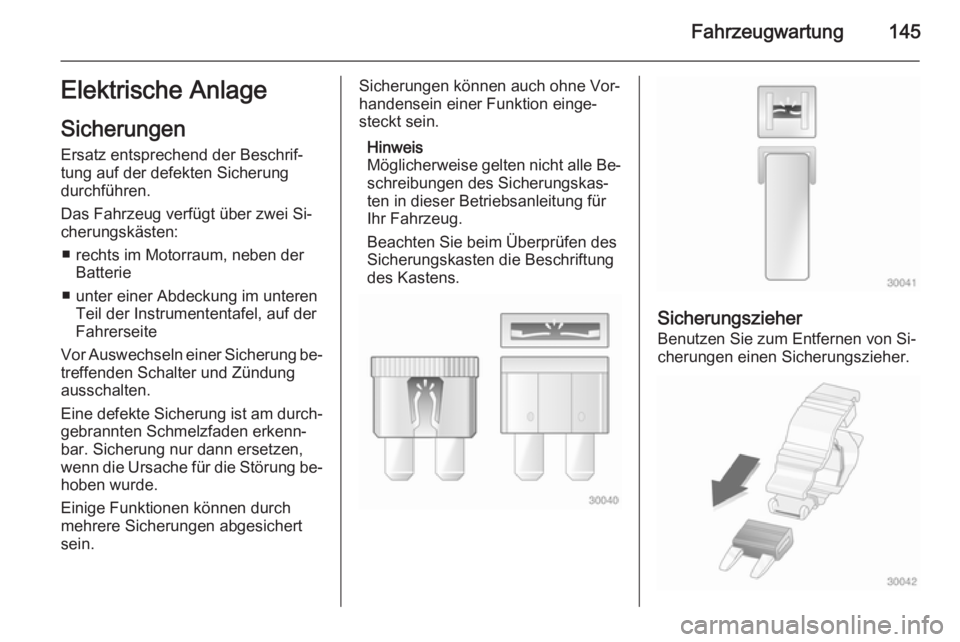

Fahrzeugwartung145Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
■ rechts im Motorraum, neben der Batterie
■ unter einer Abdeckung im unteren Teil der Instrumententafel, auf der
Fahrerseite
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Sicherungszieher
Benutzen Sie zum Entfernen von Si‐
cherungen einen Sicherungszieher.

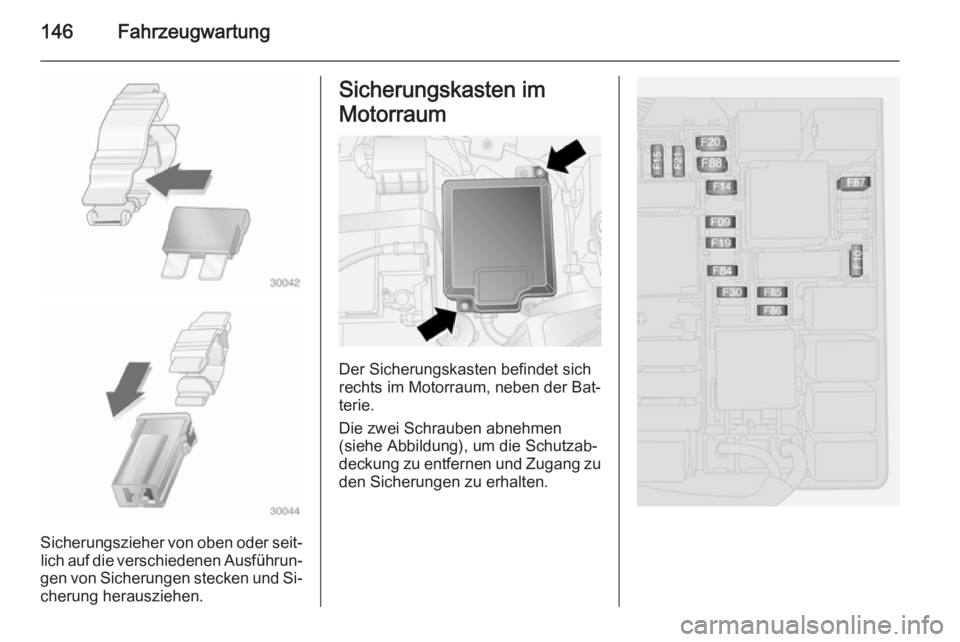

146Fahrzeugwartung
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
rechts im Motorraum, neben der Bat‐
terie.
Die zwei Schrauben abnehmen
(siehe Abbildung), um die Schutzab‐
deckung zu entfernen und Zugang zu den Sicherungen zu erhalten.

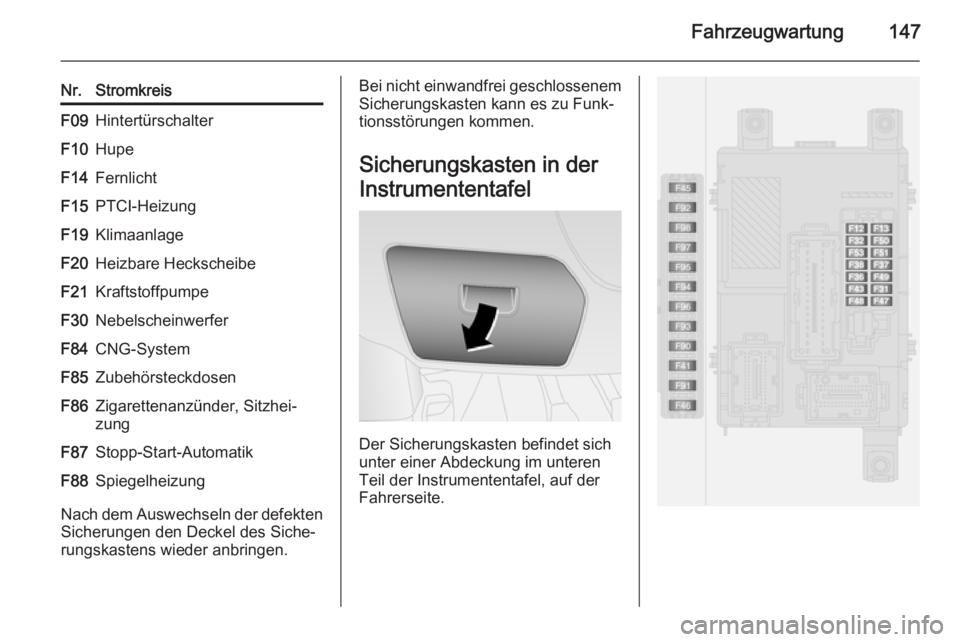

Fahrzeugwartung147
Nr.StromkreisF09HintertürschalterF10HupeF14FernlichtF15PTCI-HeizungF19KlimaanlageF20Heizbare HeckscheibeF21KraftstoffpumpeF30NebelscheinwerferF84CNG-SystemF85ZubehörsteckdosenF86Zigarettenanzünder, Sitzhei‐
zungF87Stopp-Start-AutomatikF88Spiegelheizung
Nach dem Auswechseln der defekten
Sicherungen den Deckel des Siche‐
rungskastens wieder anbringen.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
unter einer Abdeckung im unteren
Teil der Instrumententafel, auf der
Fahrerseite.

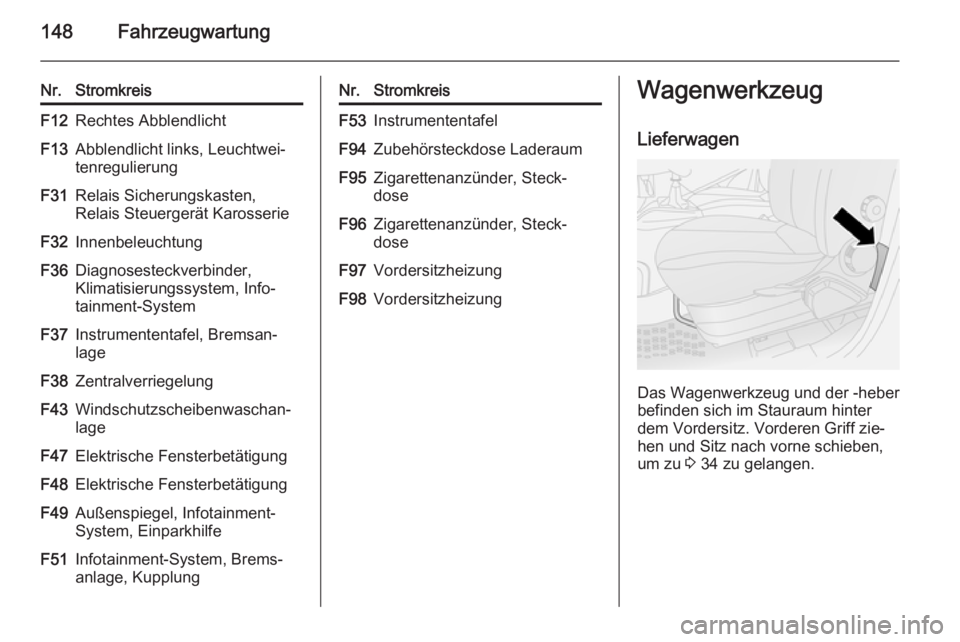

148Fahrzeugwartung
Nr.StromkreisF12Rechtes AbblendlichtF13Abblendlicht links, Leuchtwei‐
tenregulierungF31Relais Sicherungskasten,
Relais Steuergerät KarosserieF32InnenbeleuchtungF36Diagnosesteckverbinder,
Klimatisierungssystem, Info‐
tainment-SystemF37Instrumententafel, Bremsan‐
lageF38ZentralverriegelungF43Windschutzscheibenwaschan‐
lageF47Elektrische FensterbetätigungF48Elektrische FensterbetätigungF49Außenspiegel, Infotainment-
System, EinparkhilfeF51Infotainment-System, Brems‐
anlage, KupplungNr.StromkreisF53InstrumententafelF94Zubehörsteckdose LaderaumF95Zigarettenanzünder, Steck‐
doseF96Zigarettenanzünder, Steck‐
doseF97VordersitzheizungF98VordersitzheizungWagenwerkzeug
Lieferwagen
Das Wagenwerkzeug und der -heber
befinden sich im Stauraum hinter
dem Vordersitz. Vorderen Griff zie‐
hen und Sitz nach vorne schieben, um zu 3 34 zu gelangen.
