OPEL COMBO 2016 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2016, Model line: COMBO, Model: OPEL COMBO 2016Pages: 197, PDF-Größe: 4.51 MB
Page 41 of 197

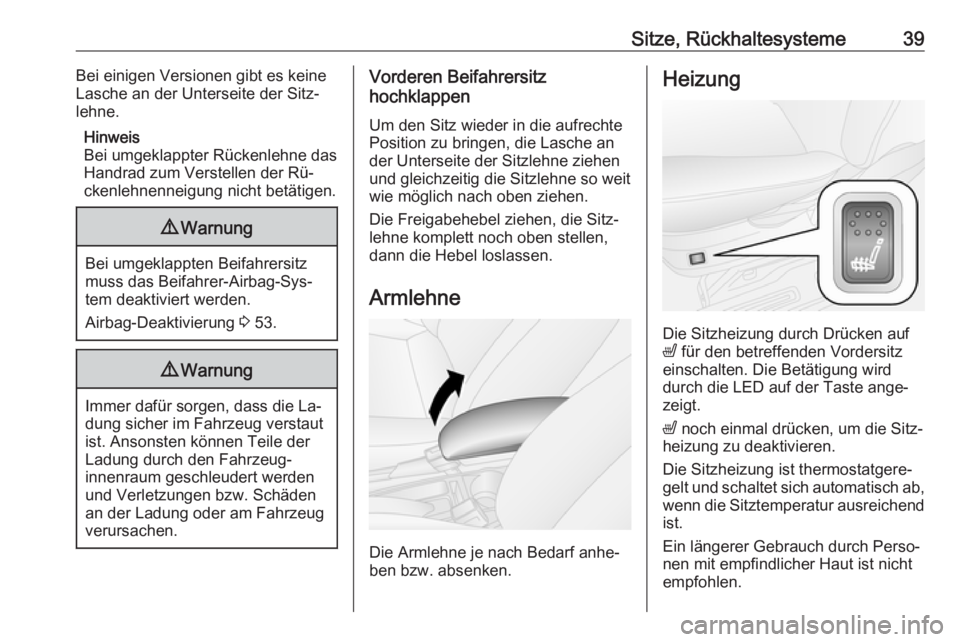

Sitze, Rückhaltesysteme39Bei einigen Versionen gibt es keine
Lasche an der Unterseite der Sitz‐ lehne.
Hinweis
Bei umgeklappter Rückenlehne das
Handrad zum Verstellen der Rü‐
ckenlehnenneigung nicht betätigen.9 Warnung
Bei umgeklappten Beifahrersitz
muss das Beifahrer-Airbag-Sys‐
tem deaktiviert werden.
Airbag-Deaktivierung 3 53.
9 Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
Vorderen Beifahrersitz
hochklappen
Um den Sitz wieder in die aufrechte Position zu bringen, die Lasche an
der Unterseite der Sitzlehne ziehen
und gleichzeitig die Sitzlehne so weit
wie möglich nach oben ziehen.
Die Freigabehebel ziehen, die Sitz‐
lehne komplett noch oben stellen,
dann die Hebel loslassen.
Armlehne
Die Armlehne je nach Bedarf anhe‐
ben bzw. absenken.
Heizung
Die Sitzheizung durch Drücken auf
ß für den betreffenden Vordersitz
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
ß noch einmal drücken, um die Sitz‐
heizung zu deaktivieren.
Die Sitzheizung ist thermostatgere‐
gelt und schaltet sich automatisch ab,
wenn die Sitztemperatur ausreichend
ist.
Ein längerer Gebrauch durch Perso‐
nen mit empfindlicher Haut ist nicht
empfohlen.
Page 42 of 197

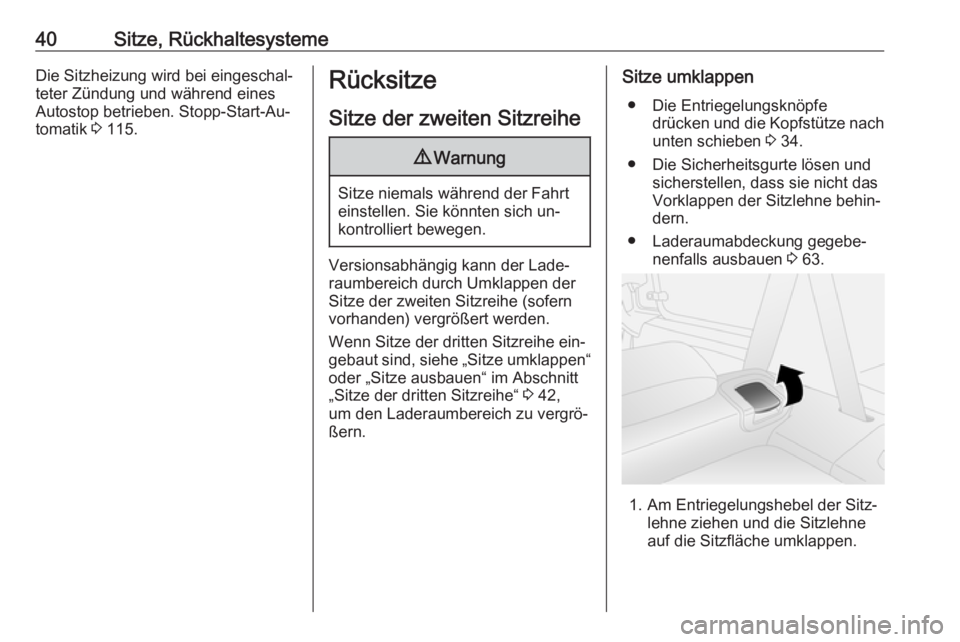

40Sitze, RückhaltesystemeDie Sitzheizung wird bei eingeschal‐
teter Zündung und während eines
Autostop betrieben. Stopp-Start-Au‐
tomatik 3 115.Rücksitze
Sitze der zweiten Sitzreihe9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Versionsabhängig kann der Lade‐ raumbereich durch Umklappen derSitze der zweiten Sitzreihe (sofern
vorhanden) vergrößert werden.
Wenn Sitze der dritten Sitzreihe ein‐
gebaut sind, siehe „Sitze umklappen“
oder „Sitze ausbauen“ im Abschnitt
„Sitze der dritten Sitzreihe“ 3 42,
um den Laderaumbereich zu vergrö‐ ßern.
Sitze umklappen
● Die Entriegelungsknöpfe drücken und die Kopfstütze nach
unten schieben 3 34.
● Die Sicherheitsgurte lösen und sicherstellen, dass sie nicht dasVorklappen der Sitzlehne behin‐
dern.
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 63.
1. Am Entriegelungshebel der Sitz‐
lehne ziehen und die Sitzlehne
auf die Sitzfläche umklappen.
Page 43 of 197

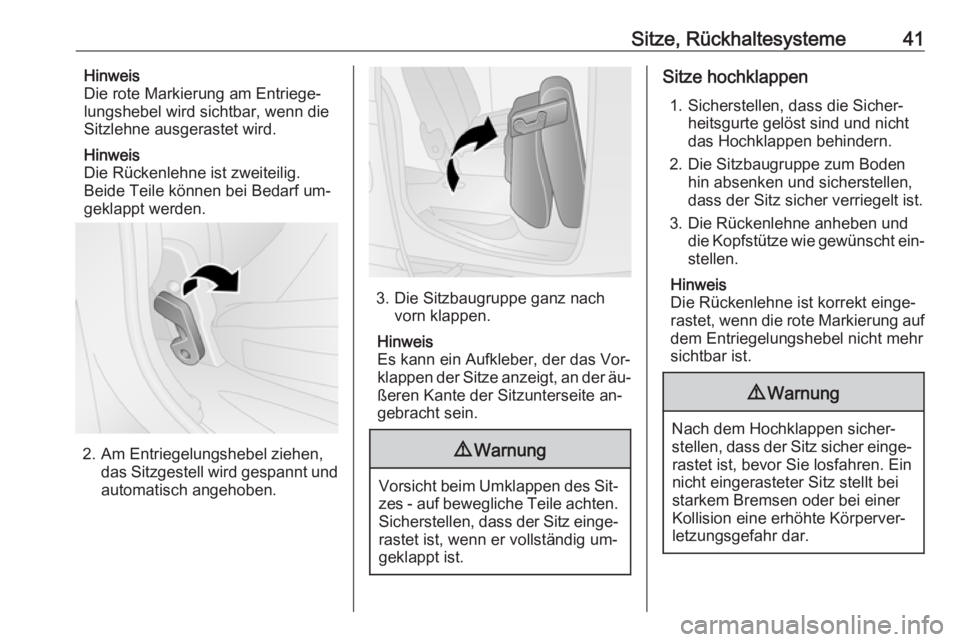

Sitze, Rückhaltesysteme41Hinweis
Die rote Markierung am Entriege‐
lungshebel wird sichtbar, wenn die
Sitzlehne ausgerastet wird.
Hinweis
Die Rückenlehne ist zweiteilig.
Beide Teile können bei Bedarf um‐
geklappt werden.
2. Am Entriegelungshebel ziehen, das Sitzgestell wird gespannt undautomatisch angehoben.
3. Die Sitzbaugruppe ganz nach vorn klappen.
Hinweis
Es kann ein Aufkleber, der das Vor‐
klappen der Sitze anzeigt, an der äu‐ ßeren Kante der Sitzunterseite an‐
gebracht sein.
9 Warnung
Vorsicht beim Umklappen des Sit‐
zes - auf bewegliche Teile achten.
Sicherstellen, dass der Sitz einge‐
rastet ist, wenn er vollständig um‐geklappt ist.
Sitze hochklappen
1. Sicherstellen, dass die Sicher‐ heitsgurte gelöst sind und nicht
das Hochklappen behindern.
2. Die Sitzbaugruppe zum Boden hin absenken und sicherstellen,
dass der Sitz sicher verriegelt ist.
3. Die Rückenlehne anheben und die Kopfstütze wie gewünscht ein‐
stellen.
Hinweis
Die Rückenlehne ist korrekt einge‐
rastet, wenn die rote Markierung auf dem Entriegelungshebel nicht mehr
sichtbar ist.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei starkem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Page 44 of 197

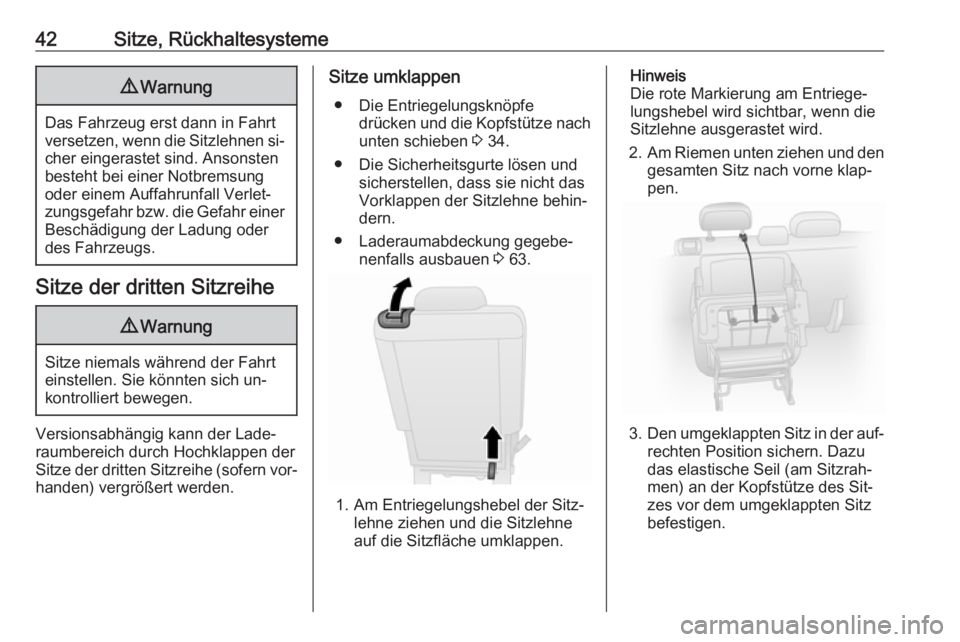

42Sitze, Rückhaltesysteme9Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung
oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Sitze der dritten Sitzreihe
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Versionsabhängig kann der Lade‐ raumbereich durch Hochklappen derSitze der dritten Sitzreihe (sofern vor‐
handen) vergrößert werden.
Sitze umklappen
● Die Entriegelungsknöpfe drücken und die Kopfstütze nach
unten schieben 3 34.
● Die Sicherheitsgurte lösen und sicherstellen, dass sie nicht dasVorklappen der Sitzlehne behin‐
dern.
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 63.
1. Am Entriegelungshebel der Sitz‐
lehne ziehen und die Sitzlehne
auf die Sitzfläche umklappen.
Hinweis
Die rote Markierung am Entriege‐
lungshebel wird sichtbar, wenn die
Sitzlehne ausgerastet wird.
2. Am Riemen unten ziehen und den
gesamten Sitz nach vorne klap‐
pen.
3. Den umgeklappten Sitz in der auf‐
rechten Position sichern. Dazu
das elastische Seil (am Sitzrah‐
men) an der Kopfstütze des Sit‐
zes vor dem umgeklappten Sitz
befestigen.
Page 45 of 197

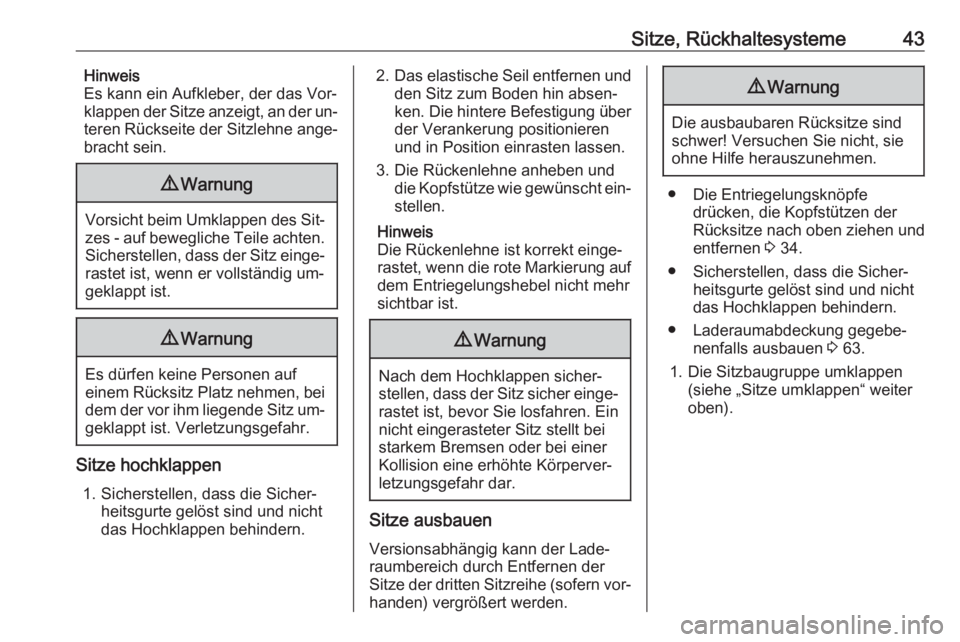

Sitze, Rückhaltesysteme43Hinweis
Es kann ein Aufkleber, der das Vor‐
klappen der Sitze anzeigt, an der un‐
teren Rückseite der Sitzlehne ange‐
bracht sein.9 Warnung
Vorsicht beim Umklappen des Sit‐
zes - auf bewegliche Teile achten.
Sicherstellen, dass der Sitz einge‐ rastet ist, wenn er vollständig um‐
geklappt ist.
9 Warnung
Es dürfen keine Personen auf
einem Rücksitz Platz nehmen, bei dem der vor ihm liegende Sitz um‐
geklappt ist. Verletzungsgefahr.
Sitze hochklappen
1. Sicherstellen, dass die Sicher‐ heitsgurte gelöst sind und nicht
das Hochklappen behindern.
2. Das elastische Seil entfernen und
den Sitz zum Boden hin absen‐
ken. Die hintere Befestigung über
der Verankerung positionieren
und in Position einrasten lassen.
3. Die Rückenlehne anheben und die Kopfstütze wie gewünscht ein‐stellen.
Hinweis
Die Rückenlehne ist korrekt einge‐
rastet, wenn die rote Markierung auf
dem Entriegelungshebel nicht mehr
sichtbar ist.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei starkem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Sitze ausbauen
Versionsabhängig kann der Lade‐ raumbereich durch Entfernen der
Sitze der dritten Sitzreihe (sofern vor‐
handen) vergrößert werden.
9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
● Die Entriegelungsknöpfe drücken, die Kopfstützen der
Rücksitze nach oben ziehen und
entfernen 3 34.
● Sicherstellen, dass die Sicher‐ heitsgurte gelöst sind und nicht
das Hochklappen behindern.
● Laderaumabdeckung gegebe‐ nenfalls ausbauen 3 63.
1. Die Sitzbaugruppe umklappen (siehe „Sitze umklappen“ weiter
oben).
Page 46 of 197

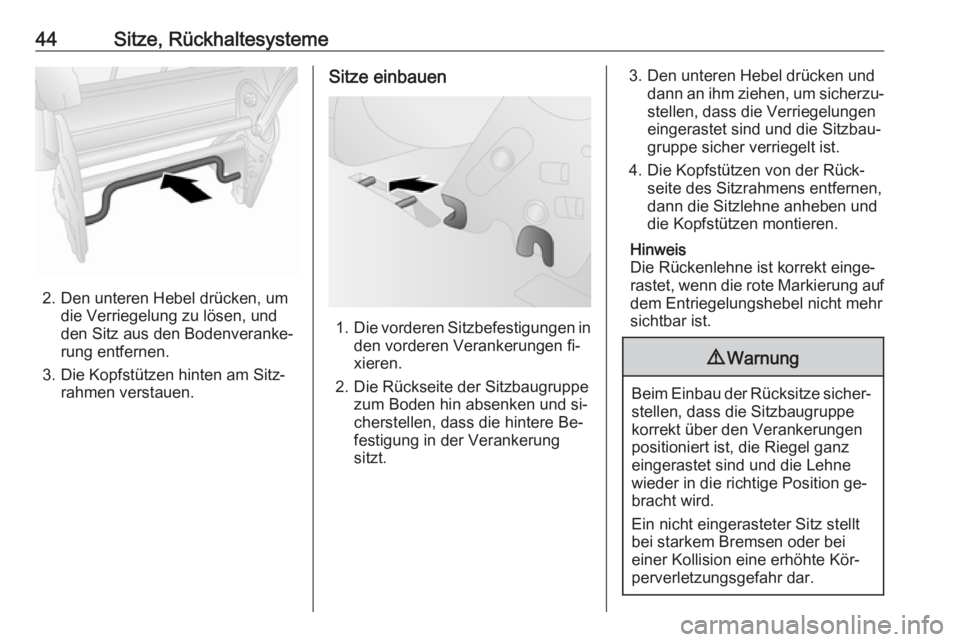

44Sitze, Rückhaltesysteme
2. Den unteren Hebel drücken, umdie Verriegelung zu lösen, und
den Sitz aus den Bodenveranke‐
rung entfernen.
3. Die Kopfstützen hinten am Sitz‐ rahmen verstauen.
Sitze einbauen
1.Die vorderen Sitzbefestigungen in
den vorderen Verankerungen fi‐
xieren.
2. Die Rückseite der Sitzbaugruppe zum Boden hin absenken und si‐
cherstellen, dass die hintere Be‐
festigung in der Verankerung
sitzt.
3. Den unteren Hebel drücken und dann an ihm ziehen, um sicherzu‐stellen, dass die Verriegelungeneingerastet sind und die Sitzbau‐
gruppe sicher verriegelt ist.
4. Die Kopfstützen von der Rück‐ seite des Sitzrahmens entfernen,
dann die Sitzlehne anheben und
die Kopfstützen montieren.
Hinweis
Die Rückenlehne ist korrekt einge‐
rastet, wenn die rote Markierung auf
dem Entriegelungshebel nicht mehr
sichtbar ist.9 Warnung
Beim Einbau der Rücksitze sicher‐
stellen, dass die Sitzbaugruppe
korrekt über den Verankerungen
positioniert ist, die Riegel ganz
eingerastet sind und die Lehne
wieder in die richtige Position ge‐
bracht wird.
Ein nicht eingerasteter Sitz stellt
bei starkem Bremsen oder bei
einer Kollision eine erhöhte Kör‐
perverletzungsgefahr dar.
Page 47 of 197

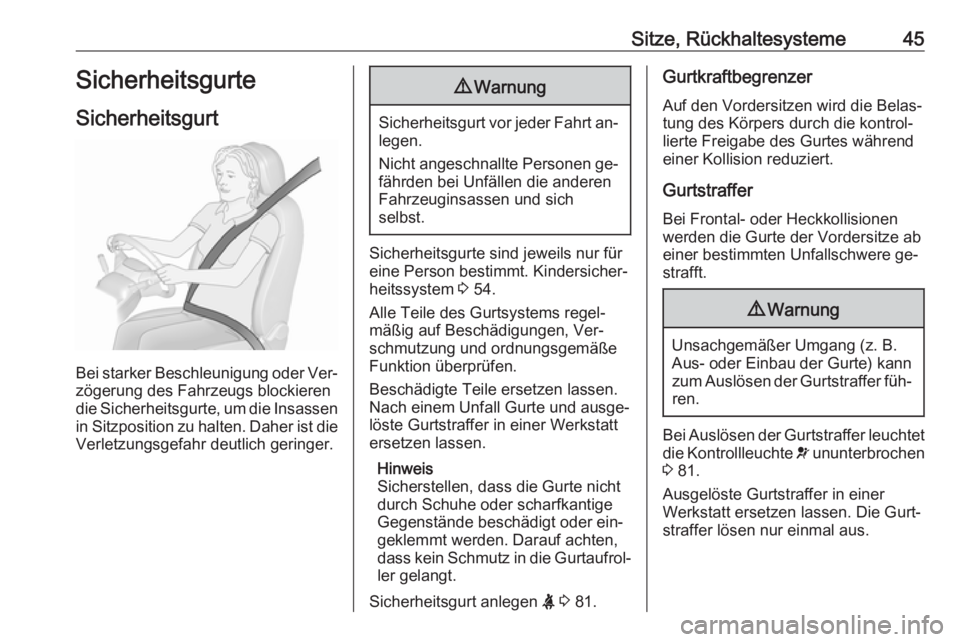

Sitze, Rückhaltesysteme45Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Daher ist dieVerletzungsgefahr deutlich geringer.
9 Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Sicherheitsgurte sind jeweils nur für
eine Person bestimmt. Kindersicher‐
heitssystem 3 54.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen, Ver‐
schmutzung und ordnungsgemäße
Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐ löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen X 3 81.
Gurtkraftbegrenzer
Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v ununterbrochen
3 81.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Page 48 of 197

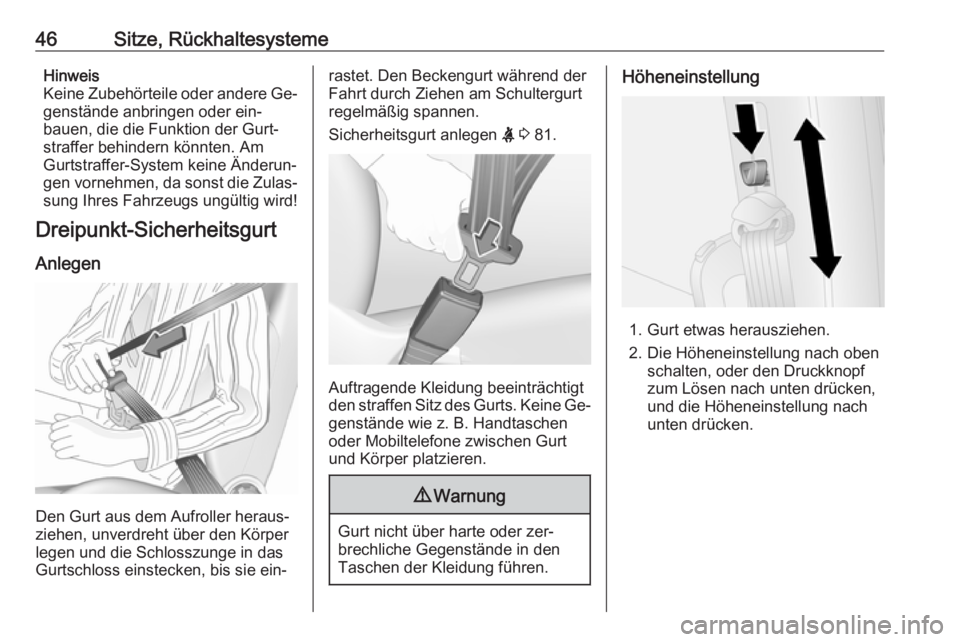

46Sitze, RückhaltesystemeHinweis
Keine Zubehörteile oder andere Ge‐
genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Zulas‐ sung Ihres Fahrzeugs ungültig wird!
Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
Sicherheitsgurt anlegen X 3 81.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Höheneinstellung
1. Gurt etwas herausziehen.
2. Die Höheneinstellung nach oben schalten, oder den Druckknopf
zum Lösen nach unten drücken,
und die Höheneinstellung nach
unten drücken.
Page 49 of 197

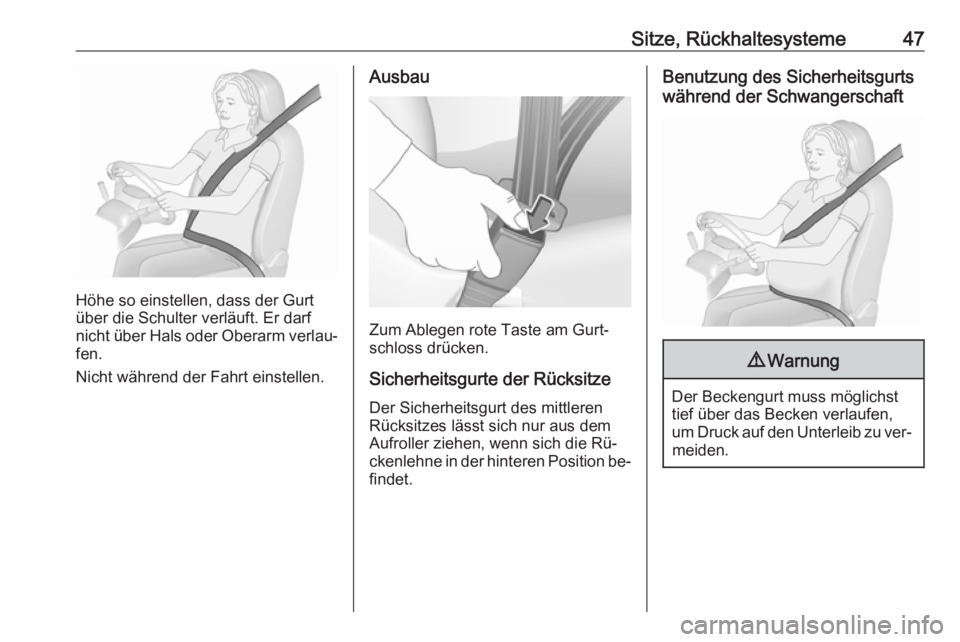

Sitze, Rückhaltesysteme47
Höhe so einstellen, dass der Gurt
über die Schulter verläuft. Er darf
nicht über Hals oder Oberarm verlau‐ fen.
Nicht während der Fahrt einstellen.
Ausbau
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sicherheitsgurte der Rücksitze
Der Sicherheitsgurt des mittleren
Rücksitzes lässt sich nur aus dem
Aufroller ziehen, wenn sich die Rü‐ ckenlehne in der hinteren Position be‐ findet.
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Page 50 of 197

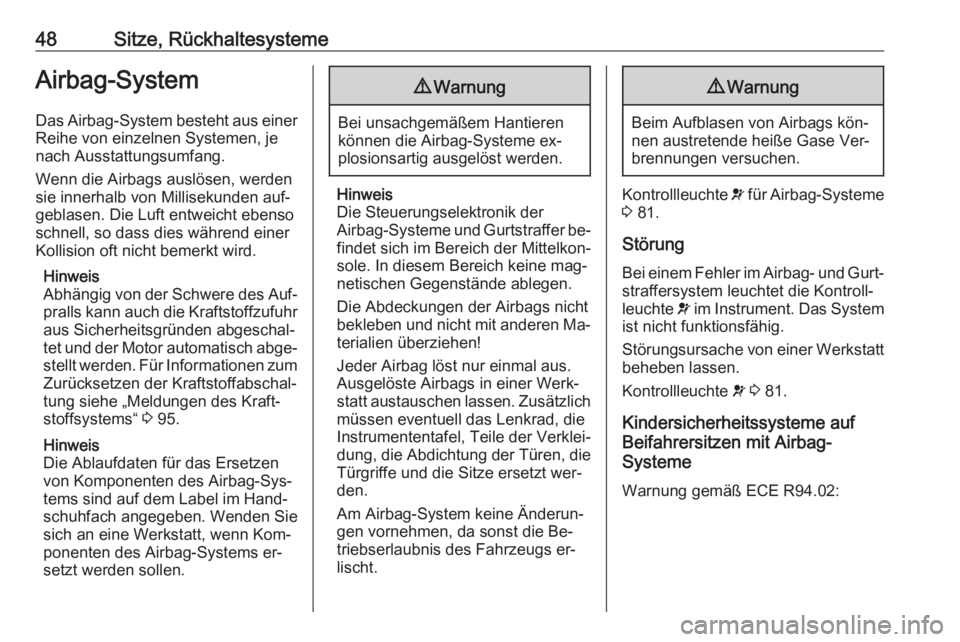

48Sitze, RückhaltesystemeAirbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.
Hinweis
Abhängig von der Schwere des Auf‐ pralls kann auch die Kraftstoffzufuhr
aus Sicherheitsgründen abgeschal‐
tet und der Motor automatisch abge‐
stellt werden. Für Informationen zum
Zurücksetzen der Kraftstoffabschal‐
tung siehe „Meldungen des Kraft‐
stoffsystems“ 3 95.
Hinweis
Die Ablaufdaten für das Ersetzen
von Komponenten des Airbag-Sys‐
tems sind auf dem Label im Hand‐
schuhfach angegeben. Wenden Sie
sich an eine Werkstatt, wenn Kom‐
ponenten des Airbag-Systems er‐
setzt werden sollen.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der
Airbag -Systeme und Gurtstraffer be‐
findet sich im Bereich der Mittelkon‐ sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
9 Warnung
Beim Aufblasen von Airbags kön‐
nen austretende heiße Gase Ver‐
brennungen versuchen.
Kontrollleuchte v für Airbag-Systeme
3 81.
Störung Bei einem Fehler im Airbag- und Gurt‐ straffersystem leuchtet die Kontroll‐
leuchte v im Instrument. Das System
ist nicht funktionsfähig.
Störungsursache von einer Werkstatt
beheben lassen.
Kontrollleuchte v 3 81.
Kindersicherheitssysteme auf
Beifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:
