Conduite et utilisation219Attelage de remorque
Informations générales Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule.
Nous vous recommandons de confier
tout montage ultérieur à un atelier. Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de
protection thermiques ou d'autres
organes du véhicule.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐
que ne détecte pas une indisponibilité partielle des ampoules, par ex., au
cas où quatre ampoules de 5 W
chacune, la fonction détecte unique‐
ment l'ampoule grillée si une seule ampoule 5 W fonctionne ou aucune
ne fonctionne.
Une fois monté, le dispositif d'attelage pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas,
utiliser la barre d'attelage pour assu‐
rer le remorquage. Toujours conser‐ver dans le véhicule la barre à boule
d'accouplement pour pouvoir en
disposer au besoin.
Caractéristiques de
conduite et conseils pour le remorquage
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet.
En cas d'emploi d'une remorque, ne
pas dépasser la vitesse de 80 km/h.
Une vitesse maximale de 100 km/h
ne convient que si vous utilisez un
amortisseur d'oscillation et que le
poids autorisé en charge de la remor‐
que ne dépasse pas le poids à vide
du véhicule.
Pour les remorques de faible stabilité
et les caravanes, il est fortement
recommandé d'utiliser un amortis‐
seur d'oscillation.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 281.
Emploi d'une remorque
Charges remorquables
Les charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en charge réel de la remorque et le poids à la flèche réel avec la remorque
accrochée.
Les charges remorquables admissi‐ bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 %.
La charge autorisée pour les remor‐
ques s'applique à la pente spécifiée
et au niveau de la mer. Comme la
puissance du moteur décroît quand
l'altitude augmente en raison de la

220Conduite et utilisationraréfaction de l'air, les performances
en montagne sont réduites ; le poids
total roulant autorisé est également
réduit de 10 % pour tous les
1 000 mètres d'altitude. Le poids total
roulant ne doit pas être réduit quand le véhicule roule sur des routes à
faible déclivité (moins de 8 %, par exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 272.
Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible est spécifiée sur la
plaquette signalétique du dispositif
d'attelage et dans les papiers du véhicule.
Toujours essayer d'être proche de la
charge maximale d'accouplement
vertical, en particulier dans le cas delourdes remorques. La charge verti‐
cale à l'attelage ne doit jamais
descendre sous 25 kg.
Charge sur l'essieu arrière
Quand la remorque est accrochée et que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette d'iden‐
tification ou papiers du véhicule) peut être dépassée de 60 kg, le poids total
autorisé en charge ne doit pas être
dépassé. Si la charge admissible sur
l'essieu arrière est dépassée, la
vitesse maximale est de 100 km/h.
Dispositif d'attelage Selon la version, le véhicule peut être
équipé d'une barre d'attelage amovi‐
ble ou fixe.
Type AAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Montage de la barre d'attelage
1. Déplacer le levier vers la position arrière.

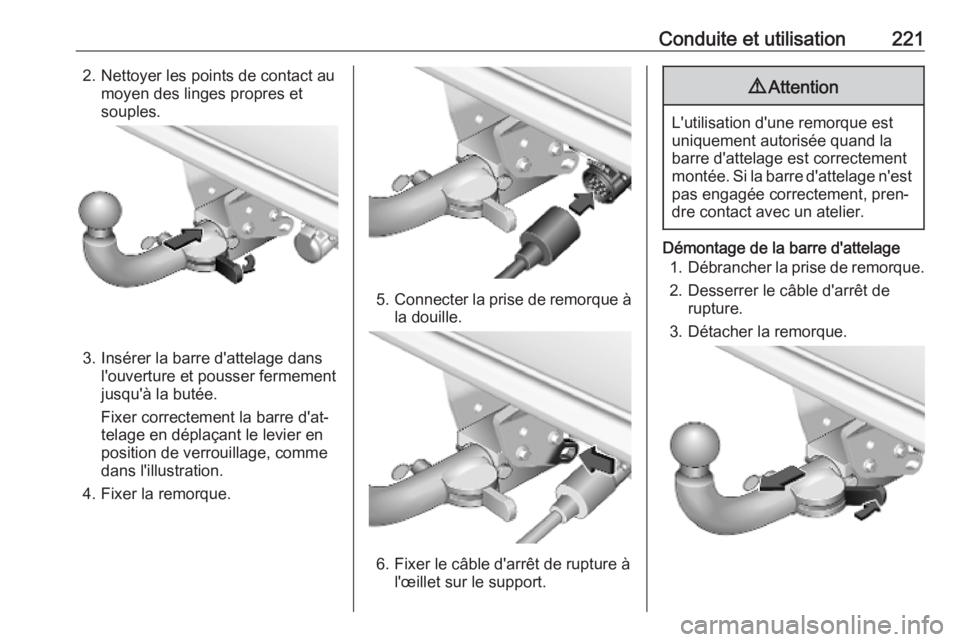

Conduite et utilisation2212. Nettoyer les points de contact aumoyen des linges propres et
souples.
3. Insérer la barre d'attelage dans l'ouverture et pousser fermement
jusqu'à la butée.
Fixer correctement la barre d'at‐
telage en déplaçant le levier en
position de verrouillage, comme
dans l'illustration.
4. Fixer la remorque.
5. Connecter la prise de remorque à
la douille.
6. Fixer le câble d'arrêt de rupture à l'œillet sur le support.
9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage
1. Débrancher la prise de remorque.
2. Desserrer le câble d'arrêt de rupture.
3. Détacher la remorque.

222Conduite et utilisation4.Déplacer le levier de la barre d'at‐
telage à la position arrière. Retirer la barre d'attelage en tirant.
5. Déplacer le levier de la barre d'at‐
telage à la position avant.
Type B
1. Connecter la prise de remorque à
la douille et fixer le câble d'arrêt de
rupture à l'œillet sur le support.
2. Fixer la remorque.
Type C
1. Retirer la goupille de sécurité.
2. Tirer sur le levier et ouvrir l'anneau
de remorquage.

Conduite et utilisation2233. Fixer la remorque, fermer l'an‐neau de remorquage et fixer la
goupille.
4. Connecter la prise de remorque à
la douille et fixer le câble d'arrêt de
rupture à l'œillet sur le support.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 174.

224Soins du véhiculeSoins du véhiculeInformations générales..............225
Accessoires et modifications du véhicule .................................. 225
Stockage du véhicule ..............225
Reprise des véhicules hors d'usage ................................... 226
Contrôles du véhicule ................226
Exécution du travail .................226
Capot ....................................... 227
Huile moteur ............................ 227
Liquide de refroidissement du moteur .................................... 228
Liquide de lave-glace ..............229
Freins ...................................... 230
Liquide de frein ........................230
Batterie du véhicule .................230
Purge du système d'alimentation en gazole
(diesel) .................................... 232
Remplacement des balais d'essuie-glace ........................ 232
Remplacement des ampoules ...233
Phares halogènes ...................233
Phares à DEL .......................... 235
Phares antibrouillard ...............235Clignotants avant .....................236
Feux arrière ............................. 237
Feux de direction latéraux .......240
Éclairage de plaque d'immatriculation ....................240
Éclairage intérieur ...................241
Circuit électrique ........................241
Fusibles ................................... 241
Boîte à fusibles du compartiment moteur .............242
Boîte à fusibles du tableau de bord ........................................ 243
Outillage du véhicule .................244
Outillage .................................. 244
Jantes et pneus ......................... 245
Pneus d'hiver ........................... 245
Désignations des pneus ..........245
Pression des pneus .................246
Système de détection de dégonflage des pneus ............247
Profondeur de sculptures ........248
Changement de taille de pneus et de jantes ............................. 249
Enjoliveurs ............................... 249
Chaînes à neige ......................250
Kit de réparation des pneus ....250
Changement d'une roue ..........253
Roue de secours .....................255Démarrage par câbles auxiliai‐
res .............................................. 259
Remorquage .............................. 261
Remorquage du véhicule ........261
Remorquage d'un autre véhicule .................................. 262
Soins extérieurs et intérieurs .....263
Entretien extérieur ...................263
Entretien intérieur ....................266

Soins du véhicule225Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même si un
agrément officiel ou autre devait
exister, et nous ne pouvons pas non
plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui
peut rendre le véhicule non conformeà l'homologation et remettre en ques‐ tion la validité de l'enregistrement du
véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Caches de protection par temps
froid
Afin d'éviter l'accumulation de neige sur le ventilateur de refroidissement
du radiateur, il est recommandé d'ins‐ taller des caches de protection
amovibles.
Les couvercles de protection doivent
être posés dans un atelier.
Avertissement
Les caches de protection doivent
être enlevés dans l'une des situ‐
ations suivantes :
● La température ambiante dépasse 10 °C.
● Lorsque le véhicule est remor‐ qué.
● Le véhicule est conduit à des vitesses supérieures à
120 km/h.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.

226Soins du véhicule● Vérifier la protection antigel etanticorrosion du liquide de refroi‐dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).Remise en service
Quand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus. ● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

Soins du véhicule2279Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Ouvrir la porte du conducteur.
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Pousser le verrou de sécurité vers le
haut et ouvrir le capot moteur.
Fixer la béquille de capot.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot et le laisser tomber
dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées.
Fluides et lubrifiants recommandés
3 270.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.

228Soins du véhiculeContrôle à effectuer uniquement lors‐que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 min.
Extraire la jauge de niveau d'huile,
l'essuyer, la réinsérer complètement,
l'extraire à nouveau et lire le niveau
d'huile moteur.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que
celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré. Si l'huile
dépasse le niveau maximum, ne
pas faire démarrer le véhicule et
s'adresser à un atelier.
Capacités de remplissage 3 280.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel allant
jusqu'à environ -37 °C.
