OPEL COMBO E 2020 Betriebsanleitung (in German)

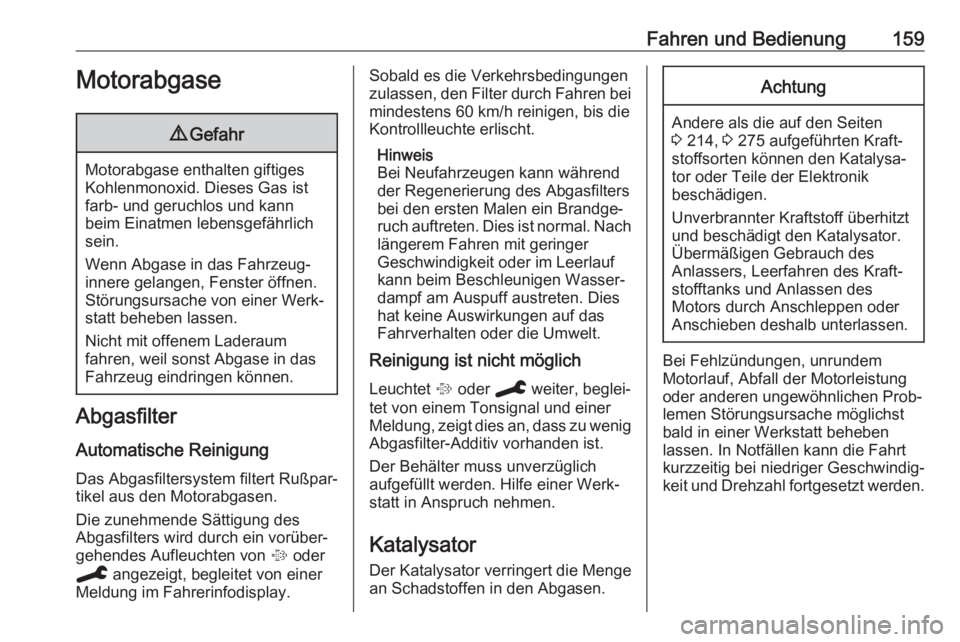

Fahren und Bedienung159Motorabgase9Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Abgasfilter
Automatische ReinigungDas Abgasfiltersystem filtert Rußpar‐
tikel aus den Motorabgasen.
Die zunehmende Sättigung des
Abgasfilters wird durch ein vorüber‐
gehendes Aufleuchten von % oder
C angezeigt, begleitet von einer
Meldung im Fahrerinfodisplay.
Sobald es die Verkehrsbedingungen
zulassen, den Filter durch Fahren bei
mindestens 60 km/h reinigen, bis die
Kontrollleuchte erlischt.
Hinweis
Bei Neufahrzeugen kann während
der Regenerierung des Abgasfilters
bei den ersten Malen ein Brandge‐
ruch auftreten. Dies ist normal. Nach längerem Fahren mit geringer
Geschwindigkeit oder im Leerlauf
kann beim Beschleunigen Wasser‐
dampf am Auspuff austreten. Dies
hat keine Auswirkungen auf das
Fahrverhalten oder die Umwelt.
Reinigung ist nicht möglich
Leuchtet % oder C weiter, beglei‐
tet von einem Tonsignal und einer
Meldung, zeigt dies an, dass zu wenig
Abgasfilter-Additiv vorhanden ist.
Der Behälter muss unverzüglich
aufgefüllt werden. Hilfe einer Werk‐ statt in Anspruch nehmen.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.Achtung
Andere als die auf den Seiten
3 214, 3 275 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.

160Fahren und BedienungAdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene
Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐ wandelt werden.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue ®
. Dabei
handelt es sich um eine ungiftige,
nicht brennbare, farb- und geruchlose Flüssigkeit, die aus 32 % Harnstoff
und 68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Hinweis
Gefrorenes und erneut verflüssigtes
AdBlue ist ohne Qualitätsverlust
verwendbar.
Der übliche AdBlue-Verbrauch
beträgt ungefähr 0,85 l je 1.000 km,
kann jedoch je nach Fahrverhalten
bzw. Fahrbedingungen (zum Beispiel bei hoher Fahrzeugbeladung oder imSchleppbetrieb) auch höher sein.
Füllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Fahrerinfodisplay
unterschiedliche Meldungen ange‐
zeigt. Die Meldungen und Beschrän‐
kungen sind gesetzlich vorgeschrie‐
ben.
1. Die erste mögliche Warnung ist: AdBlue füllen: Sperre in 2400 km .
Beim Einschalten der Zündung
wird diese Warnung mit der
berechneten Reichweite kurz
eingeblendet. Außerdem leuchtet
die Kontrollleuchte u und ein
Signalton wird ausgegeben. Das
Fahrzeug kann ohne Einschrän‐
kungen gefahren werden.
2. Die nächste Warnstufe wird bei einer Reichweite unter 800 km
ausgelöst. Die Meldung mit der
aktuellen Reichweite wird bei
jedem Einschalten der Zündung
angezeigt. Außerdem leuchtet die
Kontrollleuchte u und ein Signal‐
ton wird ausgegeben. AdBlue
nachfüllen, bevor die nächste
Warnstufe erreicht wird.
Während der Fahrt wird alle
100 km der Signalton ausgelöst
und die Meldung eingeblendet,
bis der Additiv-Behälter aufgefüllt
ist.

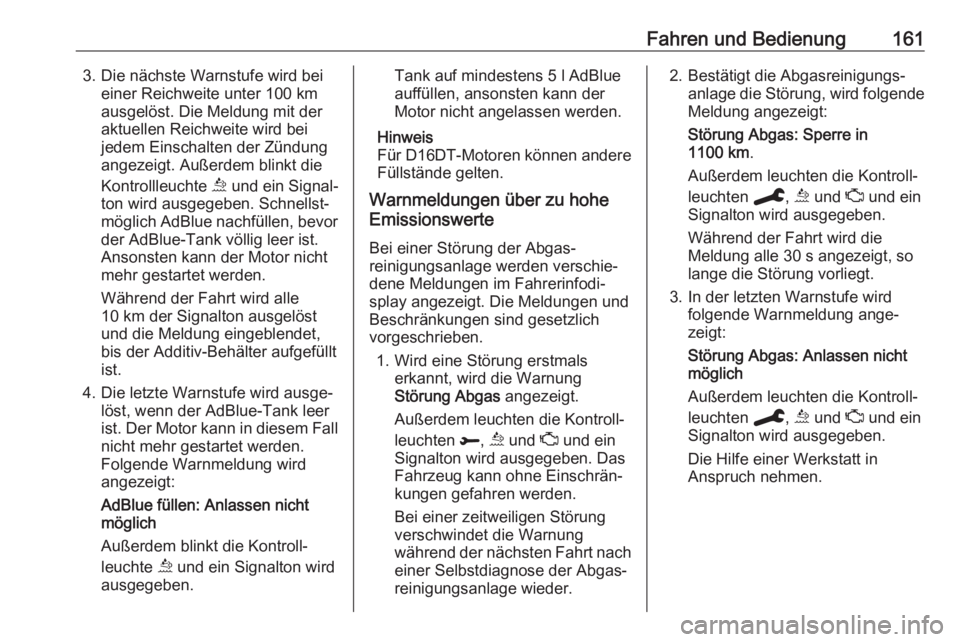

Fahren und Bedienung1613. Die nächste Warnstufe wird beieiner Reichweite unter 100 km
ausgelöst. Die Meldung mit der
aktuellen Reichweite wird bei
jedem Einschalten der Zündung
angezeigt. Außerdem blinkt die
Kontrollleuchte u und ein Signal‐
ton wird ausgegeben. Schnellst‐
möglich AdBlue nachfüllen, bevor der AdBlue-Tank völlig leer ist.
Ansonsten kann der Motor nicht
mehr gestartet werden.
Während der Fahrt wird alle
10 km der Signalton ausgelöst
und die Meldung eingeblendet,
bis der Additiv-Behälter aufgefüllt
ist.
4. Die letzte Warnstufe wird ausge‐ löst, wenn der AdBlue-Tank leer
ist. Der Motor kann in diesem Fall
nicht mehr gestartet werden.
Folgende Warnmeldung wird
angezeigt:
AdBlue füllen: Anlassen nicht
möglich
Außerdem blinkt die Kontroll‐
leuchte u und ein Signalton wird
ausgegeben.Tank auf mindestens 5 l AdBlue
auffüllen, ansonsten kann der
Motor nicht angelassen werden.
Hinweis
Für D16DT-Motoren können andere
Füllstände gelten.
Warnmeldungen über zu hohe
Emissionswerte
Bei einer Störung der Abgas‐
reinigungsanlage werden verschie‐
dene Meldungen im Fahrerinfodi‐
splay angezeigt. Die Meldungen und
Beschränkungen sind gesetzlich
vorgeschrieben.
1. Wird eine Störung erstmals erkannt, wird die Warnung
Störung Abgas angezeigt.
Außerdem leuchten die Kontroll‐
leuchten R, u und Z und ein
Signalton wird ausgegeben. Das
Fahrzeug kann ohne Einschrän‐
kungen gefahren werden.
Bei einer zeitweiligen Störung
verschwindet die Warnung
während der nächsten Fahrt nach
einer Selbstdiagnose der Abgas‐
reinigungsanlage wieder.2. Bestätigt die Abgasreinigungs‐ anlage die Störung, wird folgendeMeldung angezeigt:
Störung Abgas: Sperre in
1100 km .
Außerdem leuchten die Kontroll‐
leuchten C, u und Z und ein
Signalton wird ausgegeben.
Während der Fahrt wird die Meldung alle 30 s angezeigt, so
lange die Störung vorliegt.
3. In der letzten Warnstufe wird folgende Warnmeldung ange‐
zeigt:
Störung Abgas: Anlassen nicht
möglich
Außerdem leuchten die Kontroll‐
leuchten C, u und Z und ein
Signalton wird ausgegeben.
Die Hilfe einer Werkstatt in
Anspruch nehmen.

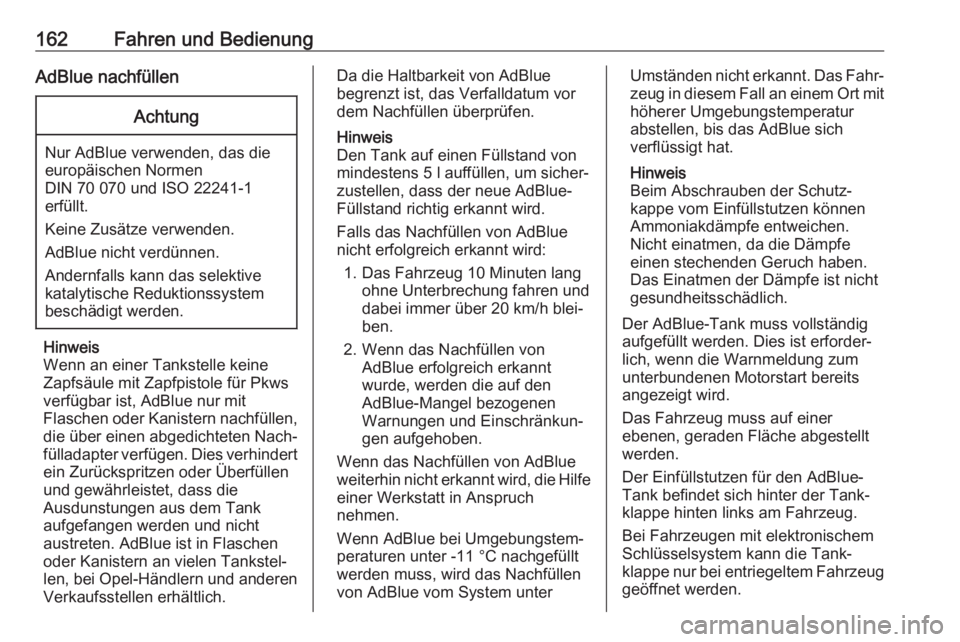

162Fahren und BedienungAdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen
oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Den Tank auf einen Füllstand von
mindestens 5 l auffüllen, um sicher‐
zustellen, dass der neue AdBlue-
Füllstand richtig erkannt wird.
Falls das Nachfüllen von AdBlue
nicht erfolgreich erkannt wird:
1. Das Fahrzeug 10 Minuten lang ohne Unterbrechung fahren und
dabei immer über 20 km/h blei‐ ben.
2. Wenn das Nachfüllen von AdBlue erfolgreich erkannt
wurde, werden die auf den
AdBlue-Mangel bezogenen
Warnungen und Einschränkun‐
gen aufgehoben.
Wenn das Nachfüllen von AdBlue
weiterhin nicht erkannt wird, die Hilfe einer Werkstatt in Anspruch
nehmen.
Wenn AdBlue bei Umgebungstem‐
peraturen unter -11 °C nachgefüllt werden muss, wird das Nachfüllen
von AdBlue vom System unterUmständen nicht erkannt. Das Fahr‐
zeug in diesem Fall an einem Ort mit
höherer Umgebungstemperatur
abstellen, bis das AdBlue sich
verflüssigt hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Der AdBlue-Tank muss vollständig
aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.
Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
klappe hinten links am Fahrzeug.
Bei Fahrzeugen mit elektronischem
Schlüsselsystem kann die Tank‐ klappe nur bei entriegeltem Fahrzeug geöffnet werden.

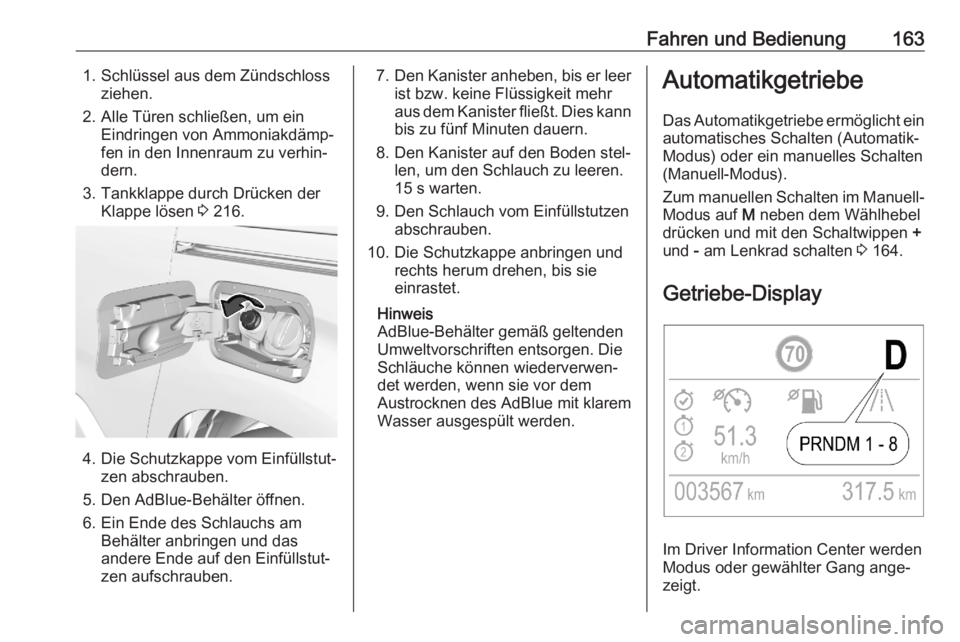

Fahren und Bedienung1631. Schlüssel aus dem Zündschlossziehen.
2. Alle Türen schließen, um ein Eindringen von Ammoniakdämp‐
fen in den Innenraum zu verhin‐
dern.
3. Tankklappe durch Drücken der Klappe lösen 3 216.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Behälter anbringen und dasandere Ende auf den Einfüllstut‐zen aufschrauben.
7. Den Kanister anheben, bis er leer
ist bzw. keine Flüssigkeit mehr
aus dem Kanister fließt. Dies kann bis zu fünf Minuten dauern.
8. Den Kanister auf den Boden stel‐ len, um den Schlauch zu leeren.
15 s warten.
9. Den Schlauch vom Einfüllstutzen abschrauben.
10. Die Schutzkappe anbringen und rechts herum drehen, bis sie
einrastet.
Hinweis
AdBlue-Behälter gemäß geltenden Umweltvorschriften entsorgen. Die
Schläuche können wiederverwen‐
det werden, wenn sie vor dem
Austrocknen des AdBlue mit klarem
Wasser ausgespült werden.Automatikgetriebe
Das Automatikgetriebe ermöglicht ein automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Zum manuellen Schalten im Manuell-
Modus auf M neben dem Wählhebel
drücken und mit den Schaltwippen +
und - am Lenkrad schalten 3 164.
Getriebe-Display
Im Driver Information Center werden
Modus oder gewählter Gang ange‐
zeigt.

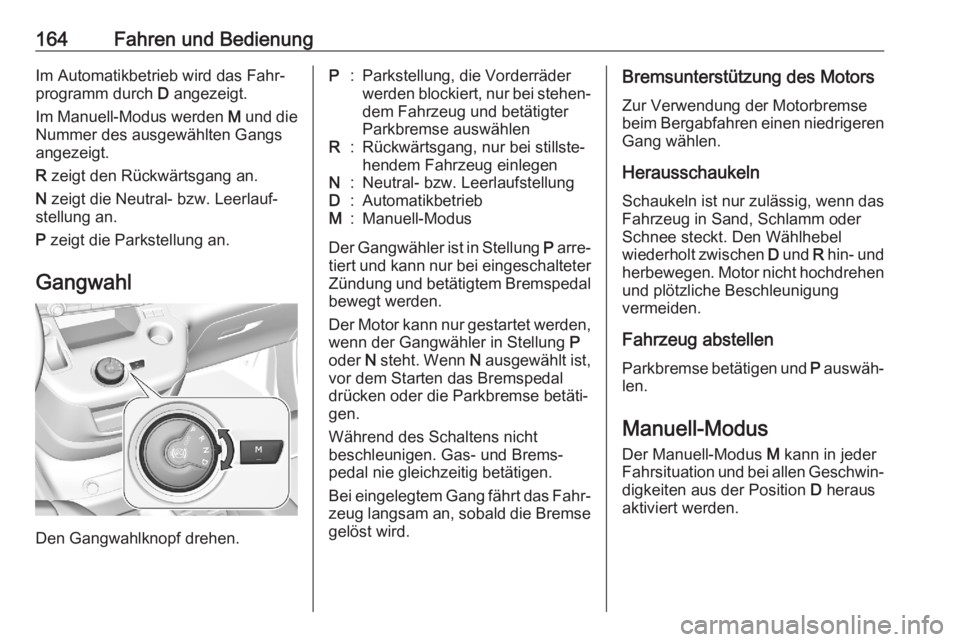

164Fahren und BedienungIm Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
Gangwahl
Den Gangwahlknopf drehen.
P:Parkstellung, die Vorderräder
werden blockiert, nur bei stehen‐ dem Fahrzeug und betätigter
Parkbremse auswählenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus
Der Gangwähler ist in Stellung P arre‐
tiert und kann nur bei eingeschalteter
Zündung und betätigtem Bremspedal
bewegt werden.
Der Motor kann nur gestartet werden,
wenn der Gangwähler in Stellung P
oder N steht. Wenn N ausgewählt ist,
vor dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐ gen.
Während des Schaltens nicht
beschleunigen. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Bei eingelegtem Gang fährt das Fahr‐ zeug langsam an, sobald die Bremse
gelöst wird.
Bremsunterstützung des Motors
Zur Verwendung der Motorbremse
beim Bergabfahren einen niedrigeren
Gang wählen.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Den Wählhebel
wiederholt zwischen D und R hin- und
herbewegen. Motor nicht hochdrehen
und plötzliche Beschleunigung
vermeiden.
Fahrzeug abstellen
Parkbremse betätigen und P auswäh‐
len.
Manuell-Modus Der Manuell-Modus M kann in jeder
Fahrsituation und bei allen Geschwin‐
digkeiten aus der Position D heraus
aktiviert werden.

Fahren und Bedienung165
Taste M drücken.
Zum manuellen Schalten an den
Lenkrad-Schaltwippen ziehen.
Zum Hochschalten die rechte Schalt‐ wippe + ziehen.
Zum Herunterschalten die linke
Schaltwippe - ziehen.
Durch mehrmaliges Ziehen können
Gänge übersprungen werden.
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet.
Dies kann zu einer Meldung im Driver Information Center führen.
Im Manuell-Modus erfolgt bei hohen Motordrehzahlen kein automatisches
Hochschalten.
Anzeige zum Schalten Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn
aus Gründen der Kraftstoffeinspa‐
rung geschaltet werden sollte.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.Elektronisch gesteuerte
Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysator
nach einem Kaltstart durch
erhöhte Motordrehzahl schnell
auf die erforderliche Temperatur.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Auf verschneiten, vereisten oder anderweitig rutschigen Fahrbah‐
nen bietet die elektronische
Getriebesteuerung dem Fahrer
die Möglichkeit, zum Anfahren
manuell in den ersten, zweiten
oder dritten Gang zu schalten.
Kickdown Durch Drücken des Gaspedals über
die Kickdownstellung hinaus wird unabhängig vom ausgewählten Fahr‐ modus eine maximale Beschleuni‐
gung verursacht. Das Getriebe schal‐
tet je nach Motordrehzahl in einen
niedrigeren Gang.

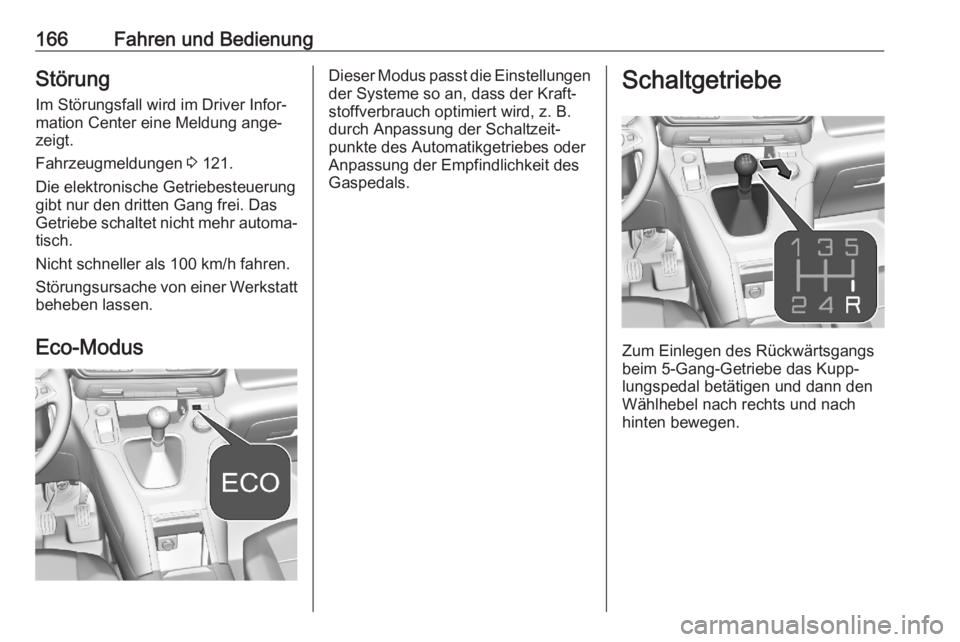

166Fahren und BedienungStörung
Im Störungsfall wird im Driver Infor‐
mation Center eine Meldung ange‐
zeigt.
Fahrzeugmeldungen 3 121.
Die elektronische Getriebesteuerung gibt nur den dritten Gang frei. Das
Getriebe schaltet nicht mehr automa‐ tisch.
Nicht schneller als 100 km/h fahren.
Störungsursache von einer Werkstatt
beheben lassen.
Eco-ModusDieser Modus passt die Einstellungen der Systeme so an, dass der Kraft‐stoffverbrauch optimiert wird, z. B.
durch Anpassung der Schaltzeit‐ punkte des Automatikgetriebes oderAnpassung der Empfindlichkeit des
Gaspedals.Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
beim 5-Gang-Getriebe das Kupp‐
lungspedal betätigen und dann den
Wählhebel nach rechts und nach
hinten bewegen.

Fahren und Bedienung167

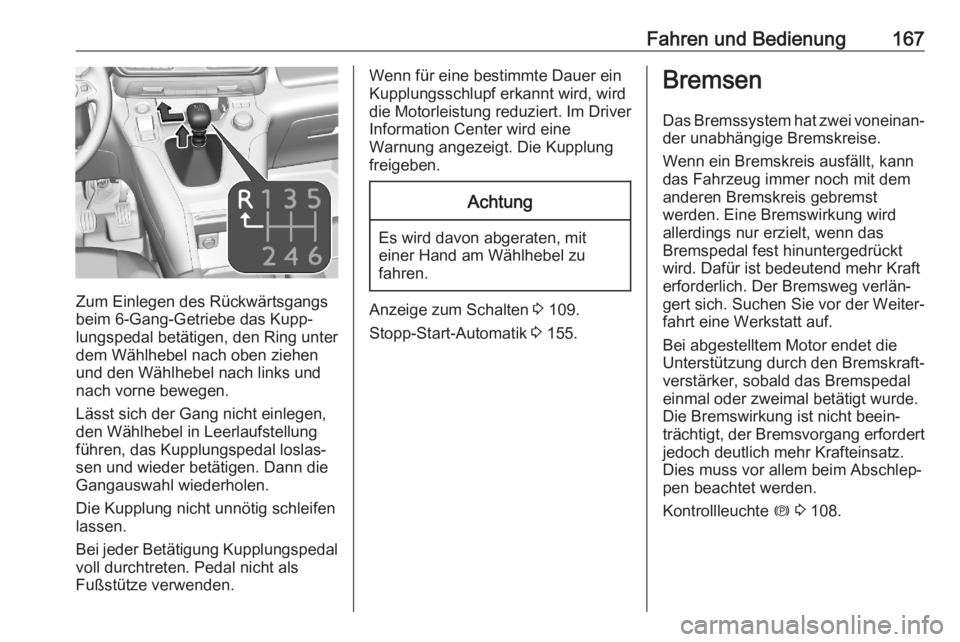

Zum Einlegen des Rückwärtsgangs
beim 6-Gang-Getriebe das Kupp‐
lungspedal betätigen, den Ring unter
dem Wählhebel nach oben ziehen
und den Wählhebel nach links und
nach vorne bewegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Dann die
Gangauswahl wiederholen.
Die Kupplung nicht unnötig schleifen
lassen.
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als
Fußstütze verwenden.
Wenn für eine bestimmte Dauer ein
Kupplungsschlupf erkannt wird, wird
die Motorleistung reduziert. Im Driver Information Center wird eine
Warnung angezeigt. Die Kupplung freigeben.Achtung
Es wird davon abgeraten, miteiner Hand am Wählhebel zu
fahren.
Anzeige zum Schalten 3 109.
Stopp-Start-Automatik 3 155.
Bremsen
Das Bremssystem hat zwei voneinan‐ der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst
werden. Eine Bremswirkung wird
allerdings nur erzielt, wenn das
Bremspedal fest hinuntergedrückt wird. Dafür ist bedeutend mehr Kraft
erforderlich. Der Bremsweg verlän‐
gert sich. Suchen Sie vor der Weiter‐
fahrt eine Werkstatt auf.
Bei abgestelltem Motor endet die
Unterstützung durch den Bremskraft‐
verstärker, sobald das Bremspedal
einmal oder zweimal betätigt wurde.
Die Bremswirkung ist nicht beein‐
trächtigt, der Bremsvorgang erfordert
jedoch deutlich mehr Krafteinsatz.
Dies muss vor allem beim Abschlep‐
pen beachtet werden.
Kontrollleuchte m 3 108.

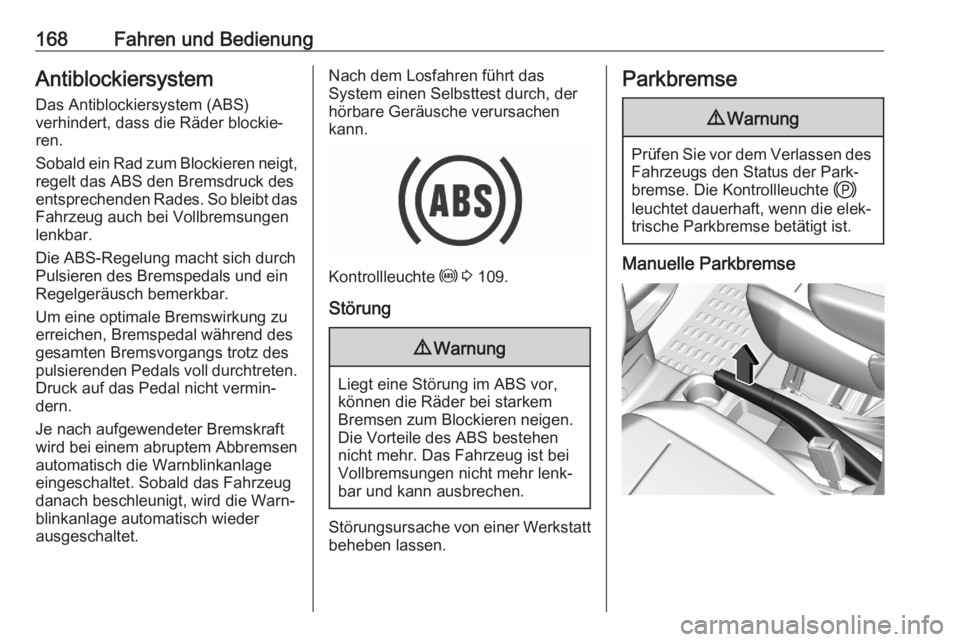

168Fahren und BedienungAntiblockiersystem
Das Antiblockiersystem (ABS)
verhindert, dass die Räder blockie‐
ren.
Sobald ein Rad zum Blockieren neigt, regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch Pulsieren des Bremspedals und einRegelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Je nach aufgewendeter Bremskraft
wird bei einem abruptem Abbremsen
automatisch die Warnblinkanlage
eingeschaltet. Sobald das Fahrzeug
danach beschleunigt, wird die Warn‐
blinkanlage automatisch wieder
ausgeschaltet.Nach dem Losfahren führt das
System einen Selbsttest durch, der
hörbare Geräusche verursachen
kann.
Kontrollleuchte u 3 109.
Störung
9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse9 Warnung
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der Park‐
bremse. Die Kontrollleuchte j
leuchtet dauerhaft, wenn die elek‐
trische Parkbremse betätigt ist.
Manuelle Parkbremse
