OPEL CORSA 2015.75 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2015.75, Model line: CORSA, Model: OPEL CORSA 2015.75Pages: 277, PDF-Größe: 7.72 MB
Page 121 of 277

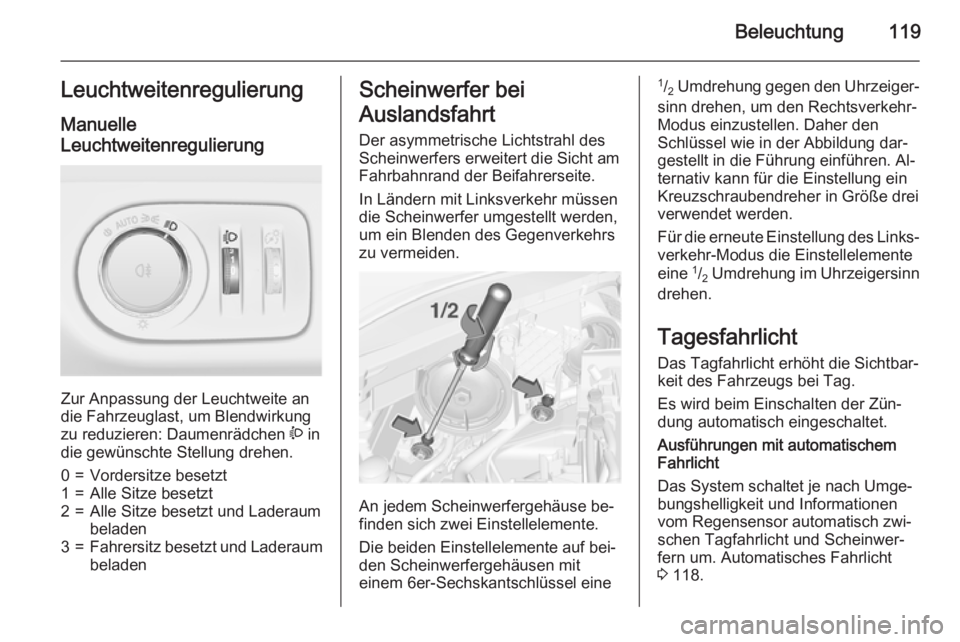

Beleuchtung119LeuchtweitenregulierungManuelle
Leuchtweitenregulierung
Zur Anpassung der Leuchtweite an
die Fahrzeuglast, um Blendwirkung
zu reduzieren: Daumenrädchen ? in
die gewünschte Stellung drehen.
0=Vordersitze besetzt1=Alle Sitze besetzt2=Alle Sitze besetzt und Laderaum
beladen3=Fahrersitz besetzt und Laderaum
beladenScheinwerfer bei
Auslandsfahrt
Der asymmetrische Lichtstrahl des Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern mit Linksverkehr müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
An jedem Scheinwerfergehäuse be‐
finden sich zwei Einstellelemente.
Die beiden Einstellelemente auf bei‐ den Scheinwerfergehäusen mit
einem 6er-Sechskantschlüssel eine
1 /2 Umdrehung gegen den Uhrzeiger‐
sinn drehen, um den Rechtsverkehr- Modus einzustellen. Daher den
Schlüssel wie in der Abbildung dar‐
gestellt in die Führung einführen. Al‐
ternativ kann für die Einstellung ein
Kreuzschraubendreher in Größe drei
verwendet werden.
Für die erneute Einstellung des Links‐
verkehr-Modus die Einstellelemente
eine 1
/2 Umdrehung im Uhrzeigersinn
drehen.
Tagesfahrlicht Das Tagfahrlicht erhöht die Sichtbar‐
keit des Fahrzeugs bei Tag.
Es wird beim Einschalten der Zün‐
dung automatisch eingeschaltet.
Ausführungen mit automatischem
Fahrlicht
Das System schaltet je nach Umge‐
bungshelligkeit und Informationen
vom Regensensor automatisch zwi‐ schen Tagfahrlicht und Scheinwer‐
fern um. Automatisches Fahrlicht 3 118.
Page 122 of 277

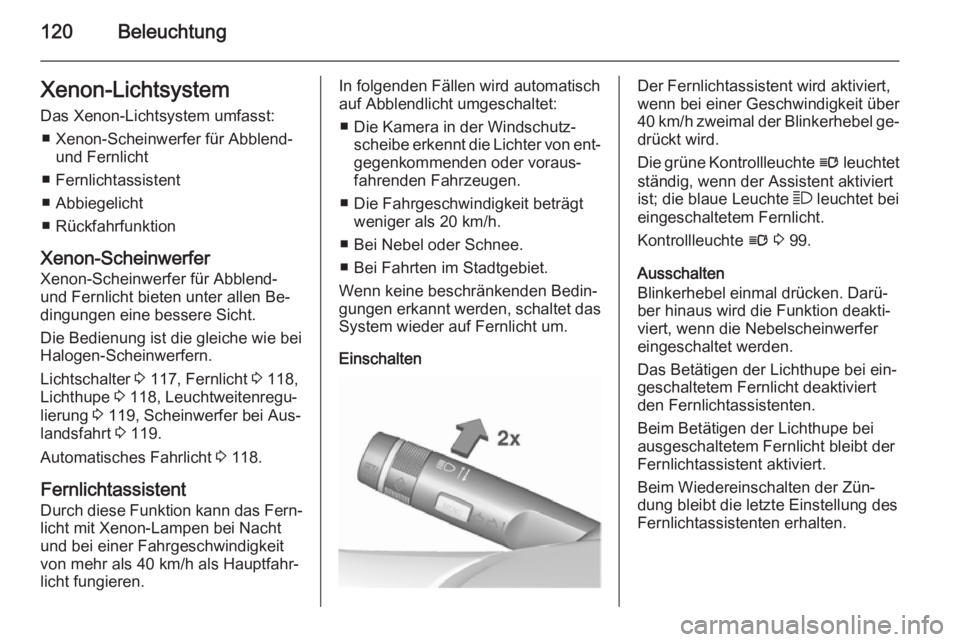

120BeleuchtungXenon-Lichtsystem
Das Xenon-Lichtsystem umfasst: ■ Xenon-Scheinwerfer für Abblend- und Fernlicht
■ Fernlichtassistent
■ Abbiegelicht
■ Rückfahrfunktion
Xenon-Scheinwerfer
Xenon-Scheinwerfer für Abblend-
und Fernlicht bieten unter allen Be‐
dingungen eine bessere Sicht.
Die Bedienung ist die gleiche wie bei
Halogen-Scheinwerfern.
Lichtschalter 3 117, Fernlicht 3 118,
Lichthupe 3 118, Leuchtweitenregu‐
lierung 3 119, Scheinwerfer bei Aus‐
landsfahrt 3 119.
Automatisches Fahrlicht 3 118.
Fernlichtassistent
Durch diese Funktion kann das Fern‐ licht mit Xenon-Lampen bei Nacht
und bei einer Fahrgeschwindigkeit
von mehr als 40 km/h als Hauptfahr‐
licht fungieren.In folgenden Fällen wird automatisch
auf Abblendlicht umgeschaltet:
■ Die Kamera in der Windschutz‐ scheibe erkennt die Lichter von ent‐
gegenkommenden oder voraus‐
fahrenden Fahrzeugen.
■ Die Fahrgeschwindigkeit beträgt weniger als 20 km/h.
■ Bei Nebel oder Schnee.
■ Bei Fahrten im Stadtgebiet.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das
System wieder auf Fernlicht um.
EinschaltenDer Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert
ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 99.
Ausschalten
Blinkerhebel einmal drücken. Darü‐ ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Beim Betätigen der Lichthupe bei
ausgeschaltetem Fernlicht bleibt der
Fernlichtassistent aktiviert.
Beim Wiedereinschalten der Zün‐
dung bleibt die letzte Einstellung des
Fernlichtassistenten erhalten.
Page 123 of 277

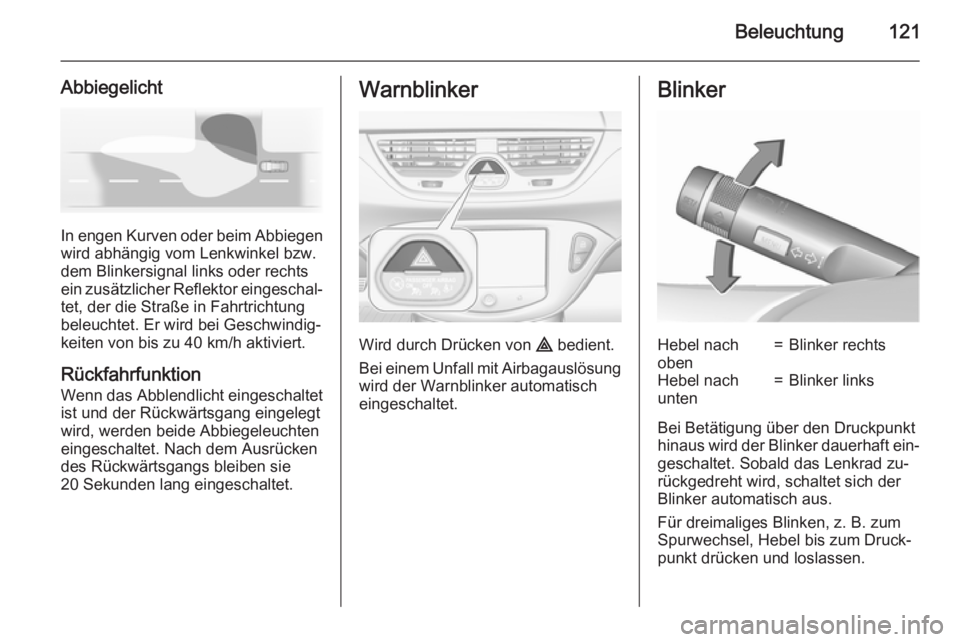

Beleuchtung121
Abbiegelicht
In engen Kurven oder beim Abbiegen
wird abhängig vom Lenkwinkel bzw.
dem Blinkersignal links oder rechts
ein zusätzlicher Reflektor eingeschal‐ tet, der die Straße in Fahrtrichtungbeleuchtet. Er wird bei Geschwindig‐
keiten von bis zu 40 km/h aktiviert.
Rückfahrfunktion
Wenn das Abblendlicht eingeschaltet ist und der Rückwärtsgang eingelegt
wird, werden beide Abbiegeleuchten
eingeschaltet. Nach dem Ausrücken
des Rückwärtsgangs bleiben sie
20 Sekunden lang eingeschaltet.
Warnblinker
Wird durch Drücken von ¨ bedient.
Bei einem Unfall mit Airbagauslösung wird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben=Blinker rechtsHebel nach
unten=Blinker links
Bei Betätigung über den Druckpunkt
hinaus wird der Blinker dauerhaft ein‐ geschaltet. Sobald das Lenkrad zu‐
rückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum Spurwechsel, Hebel bis zum Druck‐punkt drücken und loslassen.
Page 124 of 277

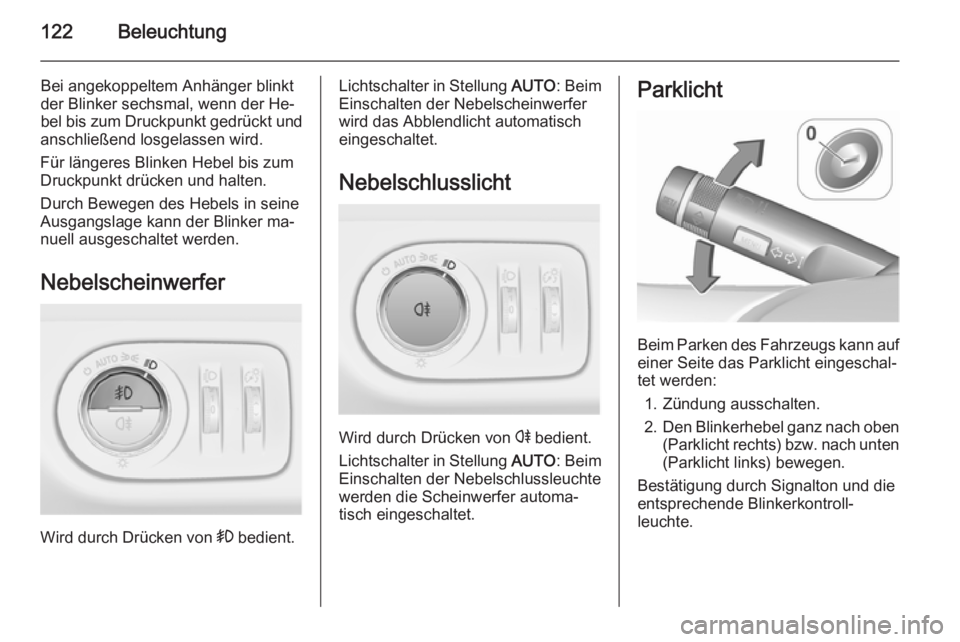

122Beleuchtung
Bei angekoppeltem Anhänger blinktder Blinker sechsmal, wenn der He‐ bel bis zum Druckpunkt gedrückt und
anschließend losgelassen wird.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker ma‐
nuell ausgeschaltet werden.
Nebelscheinwerfer
Wird durch Drücken von > bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelscheinwerfer wird das Abblendlicht automatisch
eingeschaltet.
Nebelschlusslicht
Wird durch Drücken von r bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite das Parklicht eingeschal‐tet werden:
1. Zündung ausschalten.
2. Den Blinkerhebel ganz nach oben
(Parklicht rechts) bzw. nach unten(Parklicht links) bewegen.
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Page 125 of 277

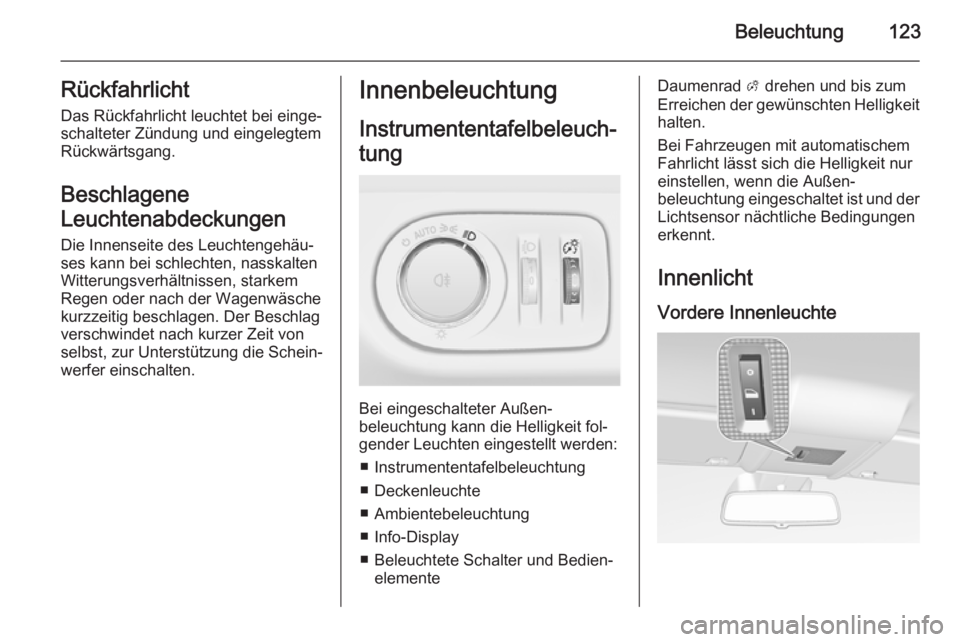

Beleuchtung123RückfahrlichtDas Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene
Leuchtenabdeckungen
Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐
tung
Bei eingeschalteter Außen‐
beleuchtung kann die Helligkeit fol‐ gender Leuchten eingestellt werden:
■ Instrumententafelbeleuchtung
■ Deckenleuchte
■ Ambientebeleuchtung
■ Info-Display
■ Beleuchtete Schalter und Bedien‐ elemente
Daumenrad A drehen und bis zum
Erreichen der gewünschten Helligkeit halten.
Bei Fahrzeugen mit automatischem
Fahrlicht lässt sich die Helligkeit nur
einstellen, wenn die Außen‐
beleuchtung eingeschaltet ist und der
Lichtsensor nächtliche Bedingungen
erkennt.
InnenlichtVordere Innenleuchte
Page 126 of 277

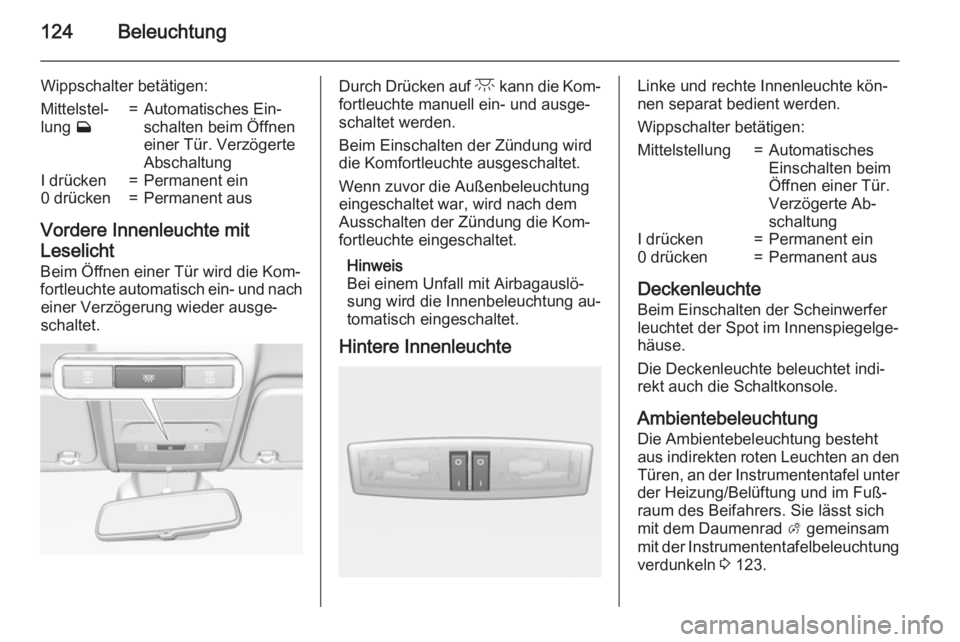

124Beleuchtung
Wippschalter betätigen:Mittelstel‐
lung w=Automatisches Ein‐
schalten beim Öffnen
einer Tür. Verzögerte
AbschaltungI drücken=Permanent ein0 drücken=Permanent aus
Vordere Innenleuchte mit
Leselicht Beim Öffnen einer Tür wird die Kom‐
fortleuchte automatisch ein- und nach einer Verzögerung wieder ausge‐
schaltet.
Durch Drücken auf c kann die Kom‐
fortleuchte manuell ein- und ausge‐
schaltet werden.
Beim Einschalten der Zündung wird
die Komfortleuchte ausgeschaltet.
Wenn zuvor die Außenbeleuchtung
eingeschaltet war, wird nach dem
Ausschalten der Zündung die Kom‐
fortleuchte eingeschaltet.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung au‐
tomatisch eingeschaltet.
Hintere InnenleuchteLinke und rechte Innenleuchte kön‐
nen separat bedient werden.
Wippschalter betätigen:Mittelstellung=Automatisches
Einschalten beim
Öffnen einer Tür.
Verzögerte Ab‐
schaltungI drücken=Permanent ein0 drücken=Permanent aus
Deckenleuchte
Beim Einschalten der Scheinwerfer
leuchtet der Spot im Innenspiegelge‐
häuse.
Die Deckenleuchte beleuchtet indi‐ rekt auch die Schaltkonsole.
Ambientebeleuchtung
Die Ambientebeleuchtung besteht
aus indirekten roten Leuchten an den
Türen, an der Instrumententafel unter
der Heizung/Belüftung und im Fuß‐
raum des Beifahrers. Sie lässt sich
mit dem Daumenrad A gemeinsam
mit der Instrumententafelbeleuchtung verdunkeln 3 123.
Page 127 of 277

Beleuchtung125
Die Ambientebeleuchtung wird beim
Ausschalten der Zündung automa‐
tisch eingeschaltet und erlischt, wenn
eine Tür geöffnet wird.
Leselicht
Aktivierung durch Drücken auf 2 für
die linke und rechte Seite.
Lichtfunktionen
Beleuchtung beim
Einsteigen
Willkommensbeleuchtung
Beim Entriegeln des Fahrzeugs mit
der Funkfernbedienung werden fol‐
gende Leuchten kurzzeitig einge‐
schaltet:
■ Scheinwerfer
■ Rückleuchten
■ Kennzeichenleuchte
■ Instrumententafelbeleuchtung
■ Innenbeleuchtung
Manche Funktionen sind nur bei Dun‐ kelheit aktiv, um das Fahrzeug leich‐
ter finden zu können.
Die Beleuchtung wird ausgeschaltet,
sobald der Zündschlüssel in Stellung
1 gedreht wird 3 139.
Diese Funktion lässt sich über das Info-Display ein- und ausschalten.
Fahrzeugpersonalisierung 3 112.Die Einstellungen können für den ver‐
wendeten Schlüssel gespeichert wer‐ den 3 24.
Beim Öffnen der Fahrertür werden
darüber hinaus folgende Leuchten
eingeschaltet:
■ Alle Schalter
■ Driver Information Center
Beleuchtung beim
Aussteigen
Die folgenden Leuchten werden beim Abziehen des Schlüssels aus demZündschloss eingeschaltet:
■ Innenbeleuchtung
■ Instrumententafelbeleuchtung (nur bei Dunkelheit)
Nach einer gewissen Zeit werden sie
automatisch ausgeschaltet und beim Öffnen der Fahrertür wieder einge‐
schaltet.
Page 128 of 277

126Beleuchtung
Wegausleuchtung
Scheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem Ver‐
lassen des Fahrzeugs die Umge‐
bung.
Aktivierung
1. Zündung ausschalten.
2. Den Zündschlüssel abziehen.
3. Fahrertür öffnen.
4. Blinkerhebel ziehen.
5. Fahrertür schließen.
Wird die Fahrertür nicht geschlossen, schaltet sich das Licht nach
zwei Minuten aus.
Durch Ziehen des Blinkerhebels bei
geöffneter Fahrertür wird die Be‐
leuchtung beim Aussteigen sofort
ausgeschaltet.
Aktivierung, Deaktivierung und Dauer
dieser Funktion lassen sich über das
Info-Display ändern. Fahrzeugperso‐
nalisierung 3 112.
Die Einstellungen können für den ver‐ wendeten Schlüssel gespeichert wer‐
den 3 24.
Batterieentladeschutz
Funktion Fahrzeugbatterie-
Ladezustand Diese Funktion garantiert über einen
Generator mit steuerbarer Leistungs‐
abgabe und optimierter Leistungsver‐ teilung die längstmögliche Lebens‐
dauer der Fahrzeugbatterie.Um ein Entladen der Fahrzeug‐
batterie während der Fahrt zu vermei‐
den, werden folgende Systeme auto‐
matisch in zwei Stufen herunter- und letztendlich abgeschaltet:
■ Zuheizer
■ Heckscheibenheizung
■ Windschutzscheibenheizung
■ Beheizte Außenspiegel
■ Automatische Sitzheizung
■ Gebläse
In der zweiten Stufe wird im Driver In‐ formation Center (DIC) eine Meldung
angezeigt, die Aktivierung des Batte‐
rieentladeschutzes für die Fahrzeug‐ batterie bestätigt.
Leuchten ausschalten Um ein Entladen der Fahrzeug‐
batterie bei ausgeschalteter Zündung
zu verhindern, werden einige Innen‐
leuchten nach einer bestimmten Zeit
automatisch ausgeschaltet.
Page 129 of 277

Klimatisierung127KlimatisierungKlimatisierungssysteme.............127
Belüftungsdüsen ........................135
Wartung ..................................... 136Klimatisierungssysteme
Heizung und Belüftung
Regler für: ■ Temperatur
■ Gebläsegeschwindigkeit
■ Luftverteilung
Heckscheibenheizung Ü 3 34.
Windschutzscheibenheizung 3 34.
Sitzheizung ß 3 42.
ß 3 42.
Lenkradheizung * 3 81.
TemperaturRot=warmBlau=kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale Be‐
triebstemperatur erreicht hat.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐ bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
Luftverteilung
M=zum KopfraumL=zum Kopfraum und zum Fuß‐
raumK=zum FußraumJ=zur Windschutzscheibe, zu den
vorderen Seitenscheiben und
zum Fußrauml=zur Windschutzscheibe und zu
den vorderen Seitenscheiben
Zwischenstellungen sind möglich.
Page 130 of 277

128Klimatisierung
Entfeuchtung und Enteisung der
Scheiben
■ Temperaturregler auf die wärmste Stufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.
■ Luftverteilungsregler auf l stellen.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
■ Zur gleichzeitigen Erwärmung des Fußraums Luftverteilungsregler auf
J stellen.
Klimaanlage
Regler für: ■ Temperatur
■ Gebläsegeschwindigkeit
■ Luftverteilung
n=Kühlung4=UmluftbetriebÜ=Heckscheibenheizung 3 34
Windschutzscheibenheizung 3 34.
Sitzheizung ß 3 42.
Lenkradheizung * 3 81.
Temperatur
Rot=warmBlau=kalt
Die Heizleistung setzt erst voll ein,
wenn der Motor seine normale Be‐
triebstemperatur erreicht hat.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐ bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
