Soins du véhicule23912.Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
13. La pression des pneus prescrite devrait être atteinte dans les dix
minutes. Pression des pneus
3 271. Quand la pression cor‐
recte est atteinte, éteindre le com‐
presseur.
Si la pression des pneus prescrite n'est pas atteinte dans les dix mi‐
nutes, démonter le kit de répara‐
tion de pneus. Avancer ou reculer
le véhicule d'un tour de roue.
Brancher à nouveau le kit de ré‐
paration des pneus et poursuivre
la procédure de remplissage pen‐
dant dix minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
trop fortement endommagé. Pren‐ dre contact avec un atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé au-dessus du manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de dix mi‐
nutes.
14. Détacher le kit de réparation des pneus. Pousser le loquet pour en‐lever la bouteille de produit d'étan‐
chéité de son support. Visser le
flexible de gonflage de pneu à
l'orifice libre de la bouteille de pro‐
duit d'étanchéité. Ceci empêche
que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.17. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix mi‐
nutes), s'arrêter et contrôler la
pression des pneus. À cet effet,
visser directement le flexible d'air
sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il

240Soins du véhiculene faut plus utiliser le véhicule.
Prendre contact avec un atelier.
18. Ranger le kit de réparation des pneus dans le coffre.
Véhicules avec kit de réparation
des pneus dans la paroi latérale
Pour ouvrir le compartiment, désen‐
cliqueter le couvercle et l'ouvrir.
1. Sortir la bouteille de produit d'étanchéité et le support avec leflexible d'air hors du logement.
2. Dérouler le flexible d'air du sup‐ port et le visser sur l'orifice de la
bouteille de produit d'étanchéité.
3. Mettre la bouteille de produit d'étanchéité sur le support. S'as‐
surer que la bouteille ne se re‐
tourne pas.

Soins du véhicule241
4.Dévisser le capuchon de valve de
la roue défectueuse.
5. Visser le flexible de gonflage du pneu à la valve du pneu.
6. Visser le flexible d'air à l'orifice du
compresseur.
7. Mettre le contact. Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.8. Appuyer sur le commutateur mar‐
che/arrêt pour démarrer le com‐
presseur. Le pneu se gonfle en
aspirant le produit d'étanchéité.
9. Le manomètre du compresseur indique brièvement une pression
jusqu'à six bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Puis la pression commence à
chuter.
10. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
11. La pression des pneus prescrite devrait être atteinte dans les dix
minutes. Pression des pneus
3 271. Quand la pression cor‐
recte est atteinte, arrêter le com‐
presseur en appuyant à nouveau
sur le commutateur marche/arrêt.
Si la pression des pneus prescrite
n'est pas atteinte dans les dix mi‐
nutes, démonter le kit de répara‐
tion de pneus. Avancer ou reculer le véhicule d'un tour de roue.
Brancher à nouveau le kit de ré‐
paration des pneus et poursuivre
la procédure de remplissage pen‐
dant dix minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
trop fortement endommagé. Pren‐ dre contact avec un atelier.
Évacuer la pression en excès à
l'aide de ].
Ne pas faire fonctionner le com‐
presseur pendant plus de dix mi‐
nutes.
12. Pousser le loquet pour enlever la bouteille de produit d'étanchéité
de son support. Visser le flexible
de gonflage de pneu à l'orifice li‐
bre de la bouteille de produit
d'étanchéité. Ceci empêche que
le produit d'étanchéité ne

242Soins du véhicules'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
13. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
14. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
15. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de dix mi‐
nutes), s'arrêter et contrôler la
pression des pneus. À cet effet,
visser directement le flexible d'air sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, ilne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
16. Ranger le kit de réparation des pneus dans le coffre.
Remarques générales Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de sept bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de sto‐
ckage mentionnées sur la bouteille
du produit d'étanchéité.
Remplacer le flacon de produit de
colmatage. Mettre la bouteille au re‐ but conformément aux prescriptions
légales.Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.
Les adaptateurs fournis peuvent
être utilisés pour pompe d'autres
éléments, par ex. des vallons de
football, matelas pneumatiques, des canots pneumatiques. Ils sont situés
sur le dessous du compresseur.
Pour les enlever, les visser sur le fle‐
xible d'air du compresseur et les sor‐ tir.
Changement d'une roue
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère, la marche ar‐
rière ou placer le levier sélecteur
sur P.
● Ne jamais changer simultané‐ ment plusieurs roues.

Soins du véhicule243●N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun ani‐ mal ne doivent se trouver à l'in‐
térieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Avant de visser les vis de roue, les nettoyer et graisser légère‐
ment le cône de chaque vis en
utilisant de la graisse ordinaire.9 Attention
Ne pas graisser le filet du boulon
de roue.
1. Jantes en acier :
Sortir l'enjoliveur. Jantes en alliage avec capuchons
de vis :
Dégager et retirer les capuchons des vis de roue à l'aide d'un tour‐
nevis. Afin de protéger la jante,
placer un chiffon entre le tourne‐
vis et la roue.
Jantes en alliage avec capuchon central :
Insérer la pince dans la fente ou‐
verte du capuchon central et reti‐
rer le capuchon de la jante. Outil‐
lage de bord 3 227.
2. Placer la clé de roue en s'assurant
qu'elle soit bien positionnée et
desserrer chaque vis de roue d'un demi-tour.
Il se peut que les roues soient pro‐
tégées par des boulons de blo‐
cage. Pour desserrer ces boulons spécifiques, commencer par pla‐
cer l'adaptateur de verrouillage
des boulons de blocage sur la tête
du boulon avant de poser la clé de roue. L'adaptateur se trouve dans la boîte à gants.

244Soins du véhicule

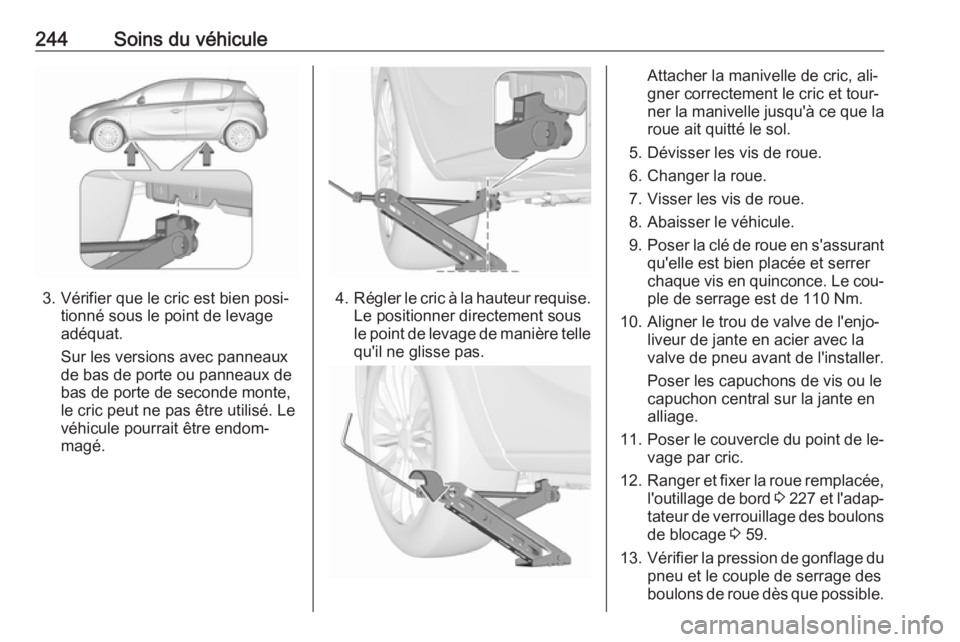

3. Vérifier que le cric est bien posi‐tionné sous le point de levage
adéquat.
Sur les versions avec panneaux
de bas de porte ou panneaux de
bas de porte de seconde monte,
le cric peut ne pas être utilisé. Le
véhicule pourrait être endom‐
magé.4. Régler le cric à la hauteur requise.
Le positionner directement sous
le point de levage de manière telle
qu'il ne glisse pas.
Attacher la manivelle de cric, ali‐
gner correctement le cric et tour‐
ner la manivelle jusqu'à ce que la
roue ait quitté le sol.
5. Dévisser les vis de roue.
6. Changer la roue.
7. Visser les vis de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque vis en quinconce. Le cou‐ ple de serrage est de 110 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur de jante en acier avec la
valve de pneu avant de l'installer.
Poser les capuchons de vis ou le
capuchon central sur la jante en
alliage.
11. Poser le couvercle du point de le‐
vage par cric.
12. Ranger et fixer la roue remplacée,
l'outillage de bord 3 227 et l'adap‐
tateur de verrouillage des boulons
de blocage 3 59.
13. Vérifier la pression de gonflage du
pneu et le couple de serrage des
boulons de roue dès que possible.

Soins du véhicule245Faire remplacer ou réparer le pneu
défectueux dès que possible.

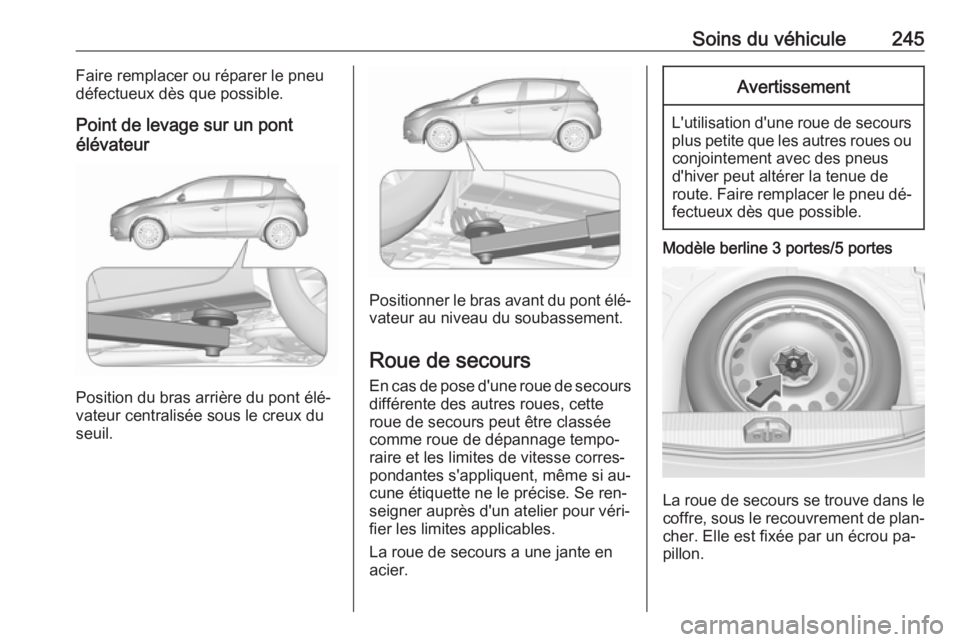

Point de levage sur un pont
élévateur
Position du bras arrière du pont élé‐
vateur centralisée sous le creux du
seuil.
Positionner le bras avant du pont élé‐
vateur au niveau du soubassement.
Roue de secours En cas de pose d'une roue de secoursdifférente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si au‐
cune étiquette ne le précise. Se ren‐ seigner auprès d'un atelier pour véri‐
fier les limites applicables.
La roue de secours a une jante en
acier.
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
Modèle berline 3 portes/5 portes
La roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher. Elle est fixée par un écrou pa‐
pillon.

246Soins du véhiculeDans ce cas, poser le plancher du
double espace en position supérieure 3 73.
Pour la dépose, dévisser l'écrou pa‐
pillon, soulever la roue de secours,
l'amener en position verticale et l'en‐
lever par le haut.
Lors du rangement la roue remplacée
ou la roue de secours provisoire de
nouveau dans la niche de roue de se‐
cours, toujours la fixer avec l'écrou
papillon.Fourgonnette de livraison
Enlever le plancher du coffre.
La roue de secours est vissée au re‐
couvrement de sol.
Dévisser l'écrou papillon et soulever
le plancher de coffre.
Enlever l'entretoise au-dessus de la
roue de secours, soulever la roue, la
positionner à la verticale et la retirer
par le dessus.
Lors du rangement de la roue rem‐
placée ou de la roue de secours pro‐ visoire de nouveau dans la niche de
roue de secours, toujours insérer
l'adaptateur et fixer le plancher de
coffre avec l'écrou papillon.
Selon la roue remplacée défec‐
tueuse, l'entretoise peut être omise si
nécessaire ou bien la roue peut être
vissée sans le recouvrement de sol.
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. La vitesse maxi‐
male autorisée sur l'étiquette de la
roue de dépannage temporaire est
uniquement valable pour la taille de pneu posée en usine.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de dé‐
pannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 236.
Roue de secours avec pneu à sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement im‐
posé de sorte qu'ils roulent dans le
sens de la marche. Le sens de

Soins du véhicule247rotation est reconnaissable au sym‐
bole (par exemple une flèche) placé
sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que pos‐
sible.
● Par temps de pluie et neige, con‐
duire extrêmement prudemment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câ‐
bles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne peut pas être trop inférieure à celle de la batte‐
rie déchargée.

248Soins du véhicule● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une sec‐
tion d'au moins 16 mm 2
et de 25
mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.

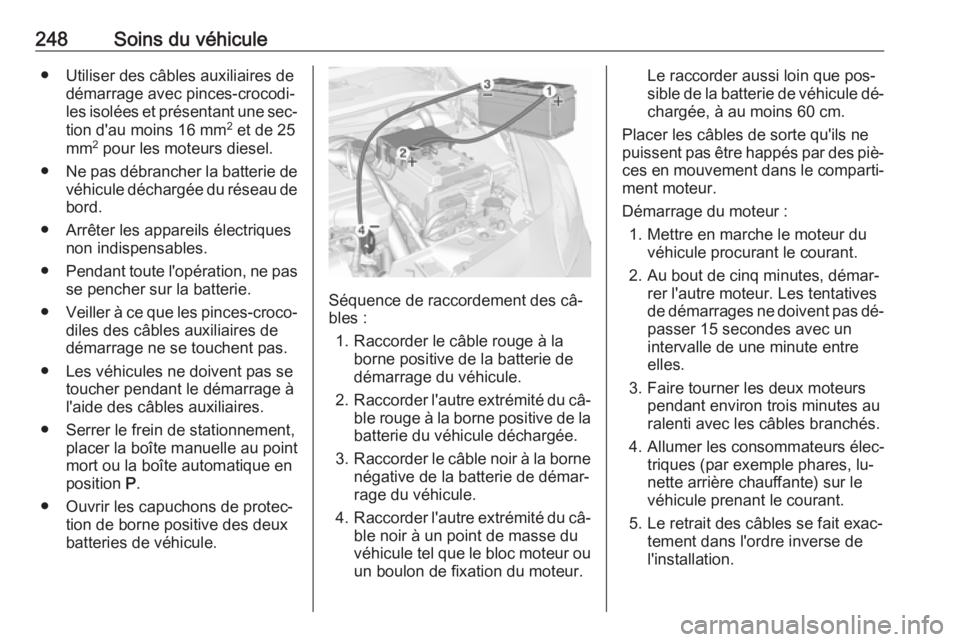

Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage du véhicule.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie du véhicule déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage du véhicule.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou
un boulon de fixation du moteur.
Le raccorder aussi loin que pos‐
sible de la batterie de véhicule dé‐ chargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐
ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas dé‐ passer 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐
nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.
