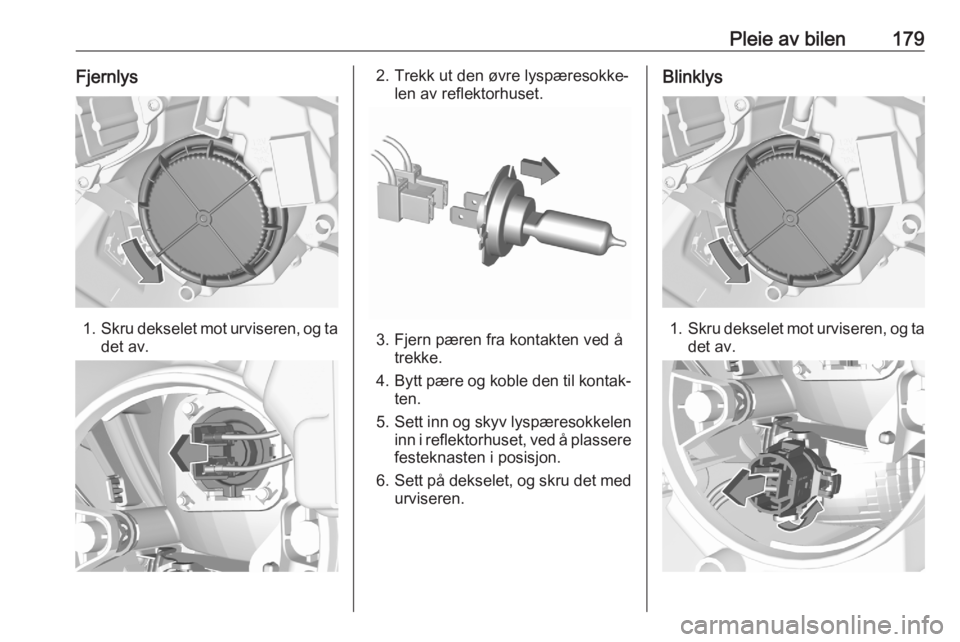

Pleie av bilen179Fjernlys
1.Skru dekselet mot urviseren, og ta
det av.
2. Trekk ut den øvre lyspæresokke‐ len av reflektorhuset.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt pære og koble den til kontak‐
ten.
5. Sett inn og skyv lyspæresokkelen
inn i reflektorhuset, ved å plassere
festeknasten i posisjon.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys
1. Skru dekselet mot urviseren, og ta
det av.

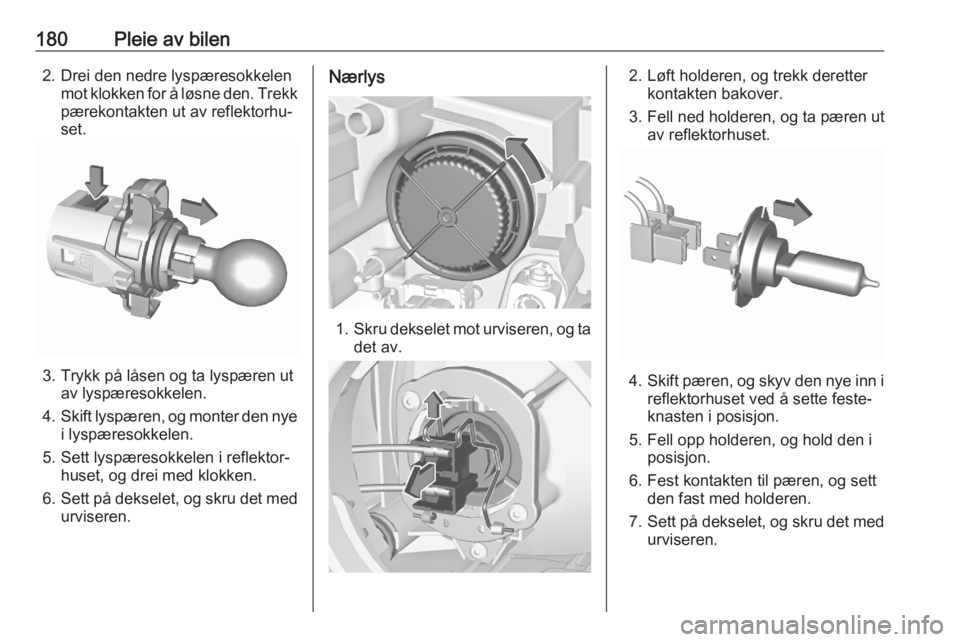

180Pleie av bilen2. Drei den nedre lyspæresokkelenmot klokken for å løsne den. Trekk
pærekontakten ut av reflektorhu‐
set.
3. Trykk på låsen og ta lyspæren ut av lyspæresokkelen.
4. Skift lyspæren, og monter den nye
i lyspæresokkelen.
5. Sett lyspæresokkelen i reflektor‐ huset, og drei med klokken.
6. Sett på dekselet, og skru det med
urviseren.
Nærlys
1. Skru dekselet mot urviseren, og ta
det av.
2. Løft holderen, og trekk deretter kontakten bakover.
3. Fell ned holderen, og ta pæren ut av reflektorhuset.
4.Skift pæren, og skyv den nye inn i
reflektorhuset ved å sette feste‐
knasten i posisjon.
5. Fell opp holderen, og hold den i posisjon.
6. Fest kontakten til pæren, og sett den fast med holderen.
7. Sett på dekselet, og skru det med
urviseren.

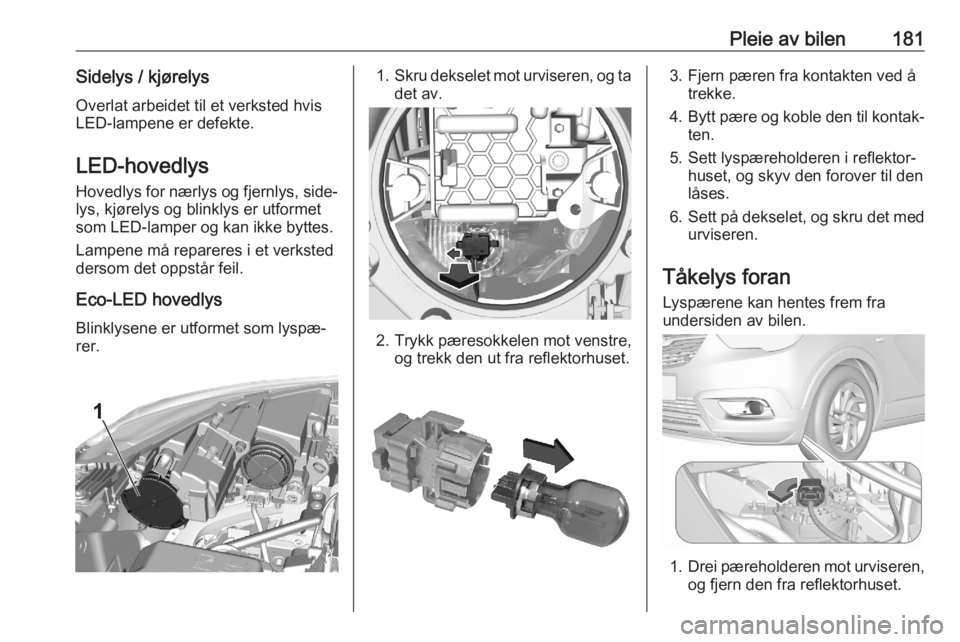

Pleie av bilen181Sidelys / kjørelysOverlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Hovedlys for nærlys og fjernlys, side‐ lys, kjørelys og blinklys er utformet
som LED-lamper og kan ikke byttes.
Lampene må repareres i et verksted
dersom det oppstår feil.
Eco-LED hovedlys
Blinklysene er utformet som lyspæ‐
rer.1. Skru dekselet mot urviseren, og ta
det av.
2. Trykk pæresokkelen mot venstre, og trekk den ut fra reflektorhuset.
3. Fjern pæren fra kontakten ved å trekke.
4. Bytt pære og koble den til kontak‐
ten.
5. Sett lyspæreholderen i reflektor‐ huset, og skyv den forover til den
låses.
6. Sett på dekselet, og skru det med
urviseren.
Tåkelys foran Lyspærene kan hentes frem fra
undersiden av bilen.
1. Drei pæreholderen mot urviseren,
og fjern den fra reflektorhuset.

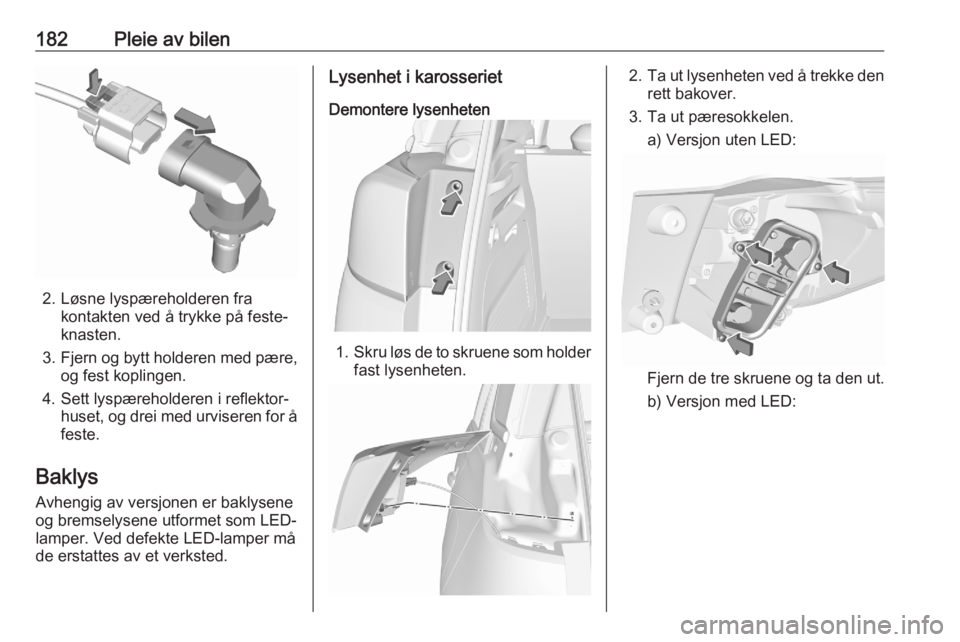

182Pleie av bilen
2. Løsne lyspæreholderen frakontakten ved å trykke på feste‐
knasten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflektor‐ huset, og drei med urviseren for å
feste.
Baklys Avhengig av versjonen er baklysene
og bremselysene utformet som LED-
lamper. Ved defekte LED-lamper må
de erstattes av et verksted.
Lysenhet i karosseriet
Demontere lysenheten
1. Skru løs de to skruene som holder
fast lysenheten.
2. Ta ut lysenheten ved å trekke den
rett bakover.
3. Ta ut pæresokkelen. a) Versjon uten LED:
Fjern de tre skruene og ta den ut.
b) Versjon med LED:

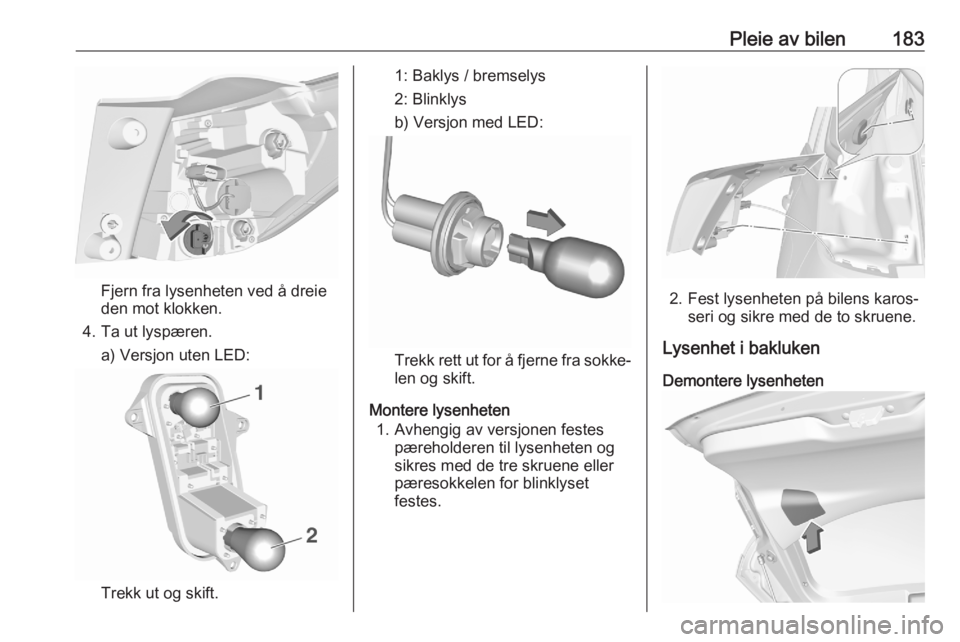

Pleie av bilen183
Fjern fra lysenheten ved å dreie
den mot klokken.
4. Ta ut lyspæren. a) Versjon uten LED:
Trekk ut og skift.
1: Baklys / bremselys
2: Blinklys
b) Versjon med LED:
Trekk rett ut for å fjerne fra sokke‐
len og skift.
Montere lysenheten 1. Avhengig av versjonen festes pæreholderen til lysenheten og
sikres med de tre skruene eller
pæresokkelen for blinklyset festes.
2. Fest lysenheten på bilens karos‐ seri og sikre med de to skruene.
Lysenhet i bakluken
Demontere lysenheten

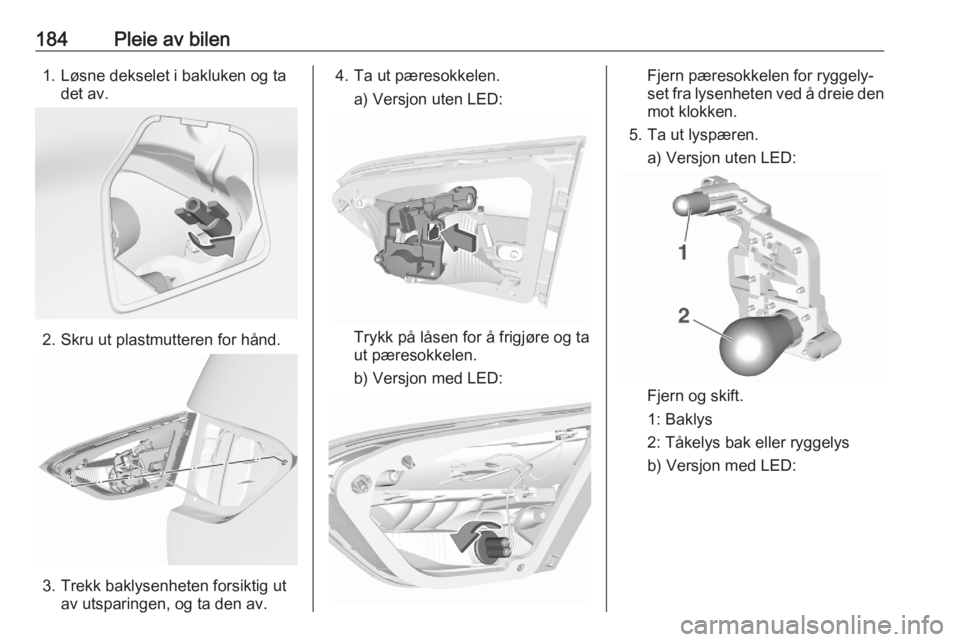

184Pleie av bilen1. Løsne dekselet i bakluken og tadet av.
2. Skru ut plastmutteren for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Ta ut pæresokkelen.
a) Versjon uten LED:
Trykk på låsen for å frigjøre og ta
ut pæresokkelen.
b) Versjon med LED:
Fjern pæresokkelen for ryggely‐
set fra lysenheten ved å dreie den
mot klokken.
5. Ta ut lyspæren. a) Versjon uten LED:
Fjern og skift.
1: Baklys
2: Tåkelys bak eller ryggelys b) Versjon med LED:

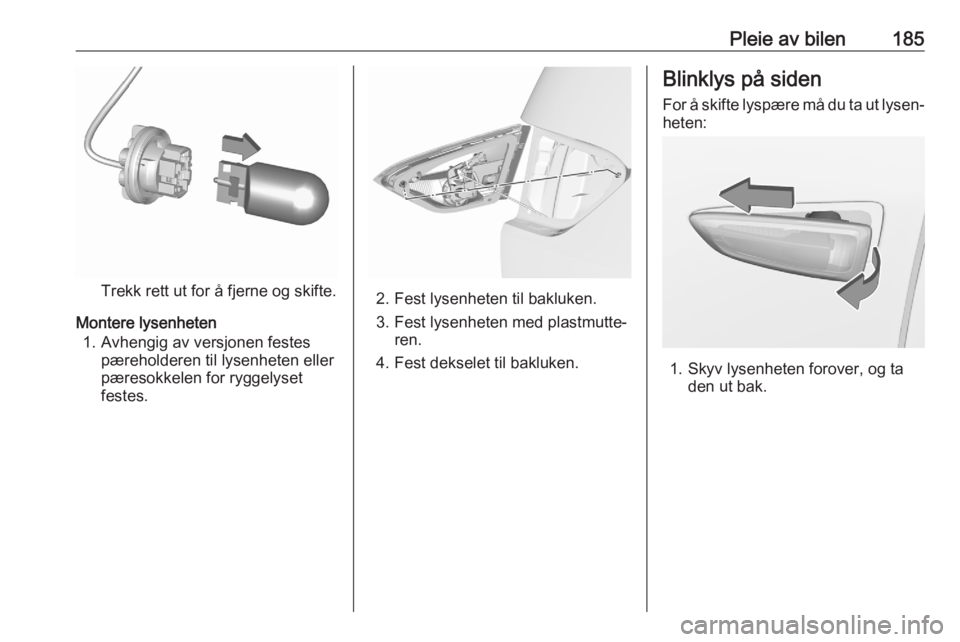

Pleie av bilen185
Trekk rett ut for å fjerne og skifte.
Montere lysenheten 1. Avhengig av versjonen festes pæreholderen til lysenheten eller
pæresokkelen for ryggelyset
festes.2. Fest lysenheten til bakluken.
3. Fest lysenheten med plastmutte‐ ren.
4. Fest dekselet til bakluken.
Blinklys på siden
For å skifte lyspære må du ta ut lysen‐
heten:
1. Skyv lysenheten forover, og ta den ut bak.

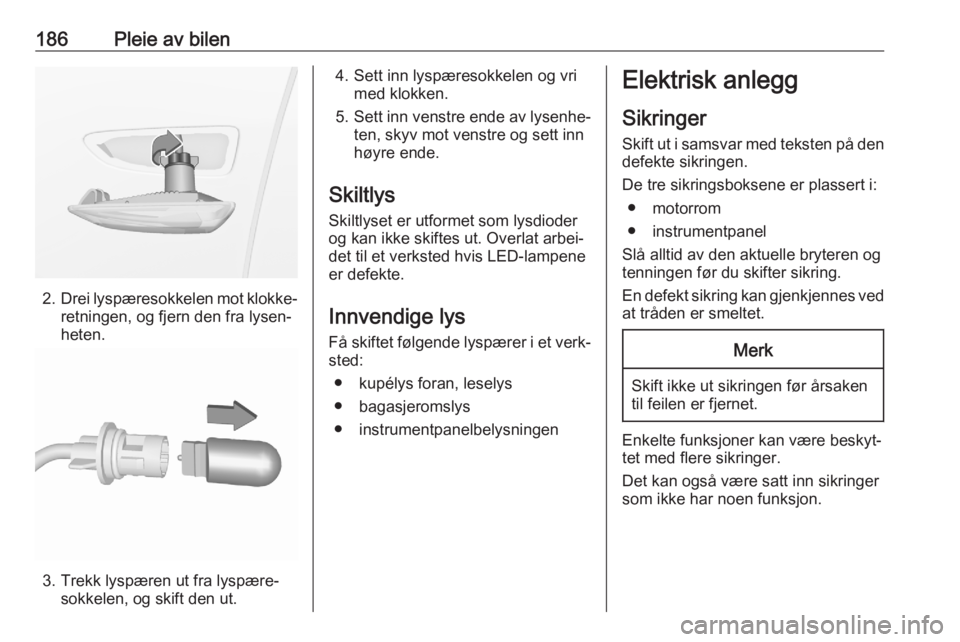

186Pleie av bilen
2.Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
3. Trekk lyspæren ut fra lyspære‐ sokkelen, og skift den ut.
4. Sett inn lyspæresokkelen og vrimed klokken.
5. Sett inn venstre ende av lysenhe‐
ten, skyv mot venstre og sett inn
høyre ende.
Skiltlys
Skiltlyset er utformet som lysdioder
og kan ikke skiftes ut. Overlat arbei‐
det til et verksted hvis LED-lampene
er defekte.
Innvendige lys Få skiftet følgende lyspærer i et verk‐
sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningenElektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
De tre sikringsboksene er plassert i: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

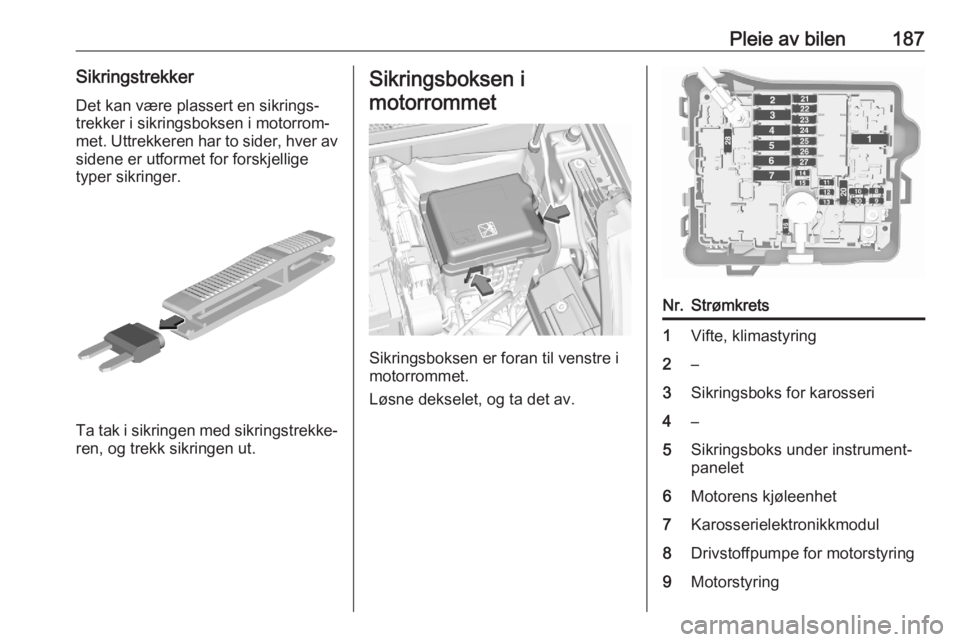

Pleie av bilen187SikringstrekkerDet kan være plassert en sikrings‐trekker i sikringsboksen i motorrom‐
met. Uttrekkeren har to sider, hver av
sidene er utformet for forskjellige
typer sikringer.
Ta tak i sikringen med sikringstrekke‐
ren, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Nr.Strømkrets1Vifte, klimastyring2–3Sikringsboks for karosseri4–5Sikringsboks under instrument‐
panelet6Motorens kjøleenhet7Karosserielektronikkmodul8Drivstoffpumpe for motorstyring9Motorstyring

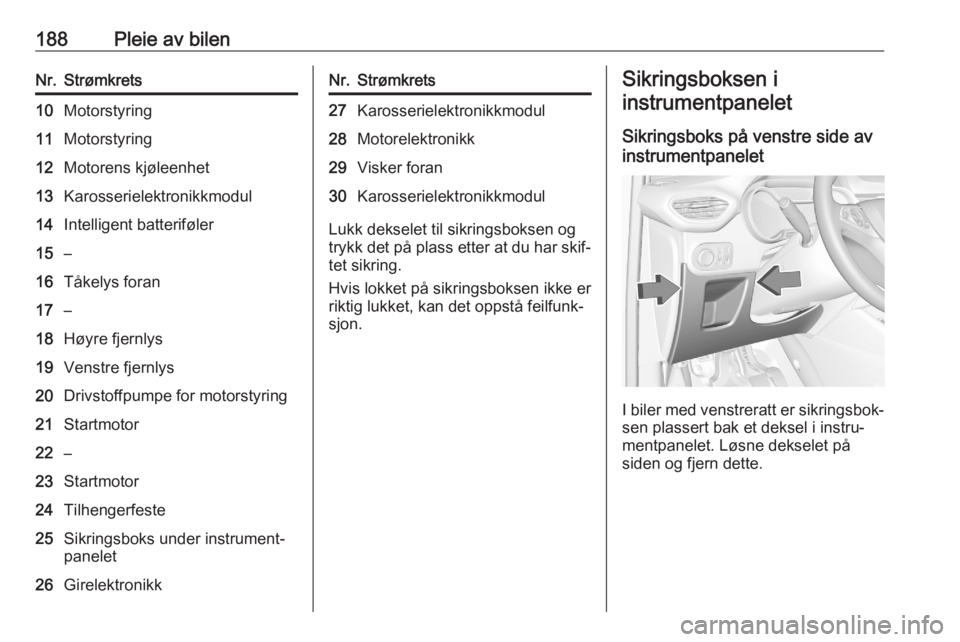

188Pleie av bilenNr.Strømkrets10Motorstyring11Motorstyring12Motorens kjøleenhet13Karosserielektronikkmodul14Intelligent batteriføler15–16Tåkelys foran17–18Høyre fjernlys19Venstre fjernlys20Drivstoffpumpe for motorstyring21Startmotor22–23Startmotor24Tilhengerfeste25Sikringsboks under instrument‐
panelet26GirelektronikkNr.Strømkrets27Karosserielektronikkmodul28Motorelektronikk29Visker foran30Karosserielektronikkmodul
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
Sikringsboks på venstre side av
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak et deksel i instru‐
mentpanelet. Løsne dekselet på siden og fjern dette.
