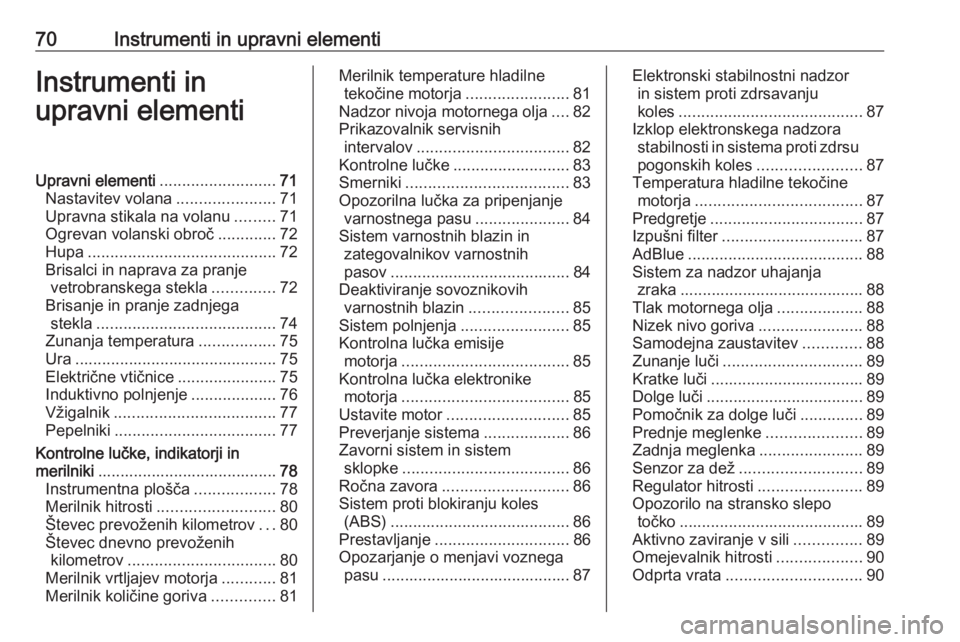

Page 72 of 247
70Instrumenti in upravni elementiInstrumenti in
upravni elementiUpravni elementi ..........................71
Nastavitev volana ......................71
Upravna stikala na volanu .........71
Ogrevan volanski obroč .............72
Hupa .......................................... 72
Brisalci in naprava za pranje vetrobranskega stekla ..............72
Brisanje in pranje zadnjega stekla ........................................ 74
Zunanja temperatura .................75
Ura ............................................. 75
Električne vtičnice ......................75
Induktivno polnjenje ...................76
Vžigalnik .................................... 77
Pepelniki .................................... 77
Kontrolne lučke, indikatorji in
merilniki ........................................ 78
Instrumentna plošča ..................78
Merilnik hitrosti .......................... 80
Števec prevoženih kilometrov ...80
Števec dnevno prevoženih kilometrov ................................. 80
Merilnik vrtljajev motorja ............81
Merilnik količine goriva ..............81Merilnik temperature hladilne
tekočine motorja .......................81
Nadzor nivoja motornega olja ....82
Prikazovalnik servisnih intervalov .................................. 82
Kontrolne lučke .......................... 83
Smerniki .................................... 83
Opozorilna lučka za pripenjanje varnostnega pasu .....................84
Sistem varnostnih blazin in zategovalnikov varnostnih
pasov ........................................ 84
Deaktiviranje sovoznikovih varnostnih blazin ......................85
Sistem polnjenja ........................85
Kontrolna lučka emisije motorja ..................................... 85
Kontrolna lučka elektronike motorja ..................................... 85
Ustavite motor ........................... 85
Preverjanje sistema ...................86
Zavorni sistem in sistem sklopke ..................................... 86
Ročna zavora ............................ 86
Sistem proti blokiranju koles (ABS) ........................................ 86
Prestavljanje .............................. 86
Opozarjanje o menjavi voznega pasu .......................................... 87Elektronski stabilnostni nadzorin sistem proti zdrsavanju
koles ......................................... 87
Izklop elektronskega nadzora stabilnosti in sistema proti zdrsu
pogonskih koles .......................87
Temperatura hladilne tekočine motorja ..................................... 87
Predgretje .................................. 87
Izpušni filter ............................... 87
AdBlue ....................................... 88
Sistem za nadzor uhajanja zraka ......................................... 88
Tlak motornega olja ...................88
Nizek nivo goriva .......................88
Samodejna zaustavitev .............88
Zunanje luči ............................... 89
Kratke luči .................................. 89
Dolge luči ................................... 89
Pomočnik za dolge luči ..............89
Prednje meglenke .....................89
Zadnja meglenka .......................89
Senzor za dež ........................... 89
Regulator hitrosti .......................89
Opozorilo na stransko slepo točko ......................................... 89
Aktivno zaviranje v sili ...............89
Omejevalnik hitrosti ...................90
Odprta vrata .............................. 90

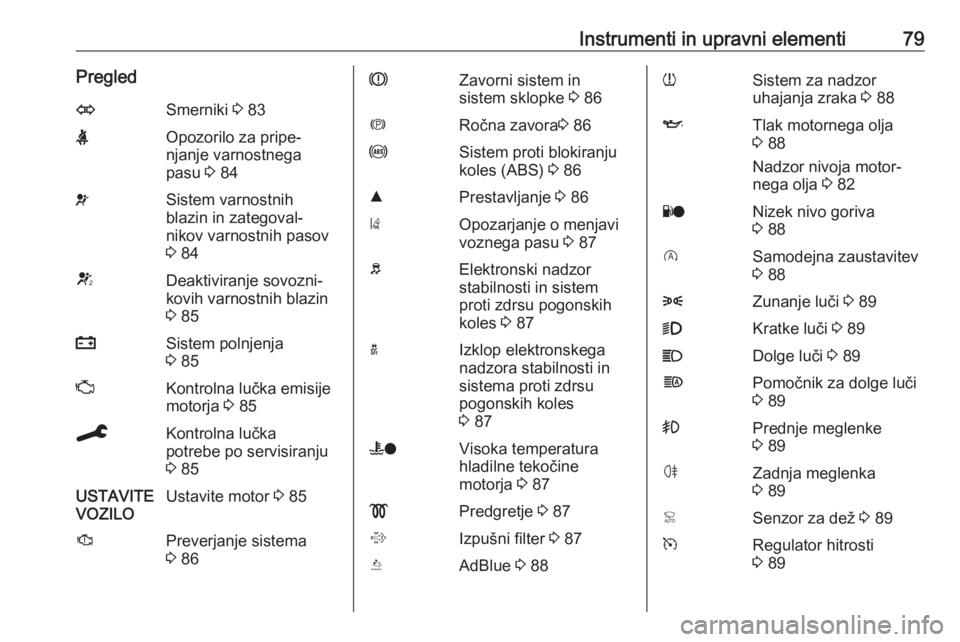

Page 81 of 247
Instrumenti in upravni elementi79PregledOSmerniki 3 83XOpozorilo za pripe‐
njanje varnostnega
pasu 3 84vSistem varnostnih
blazin in zategoval‐
nikov varnostnih pasov
3 84VDeaktiviranje sovozni‐
kovih varnostnih blazin
3 85pSistem polnjenja
3 85ZKontrolna lučka emisije
motorja 3 85CKontrolna lučka
potrebe po servisiranju
3 85USTAVITE
VOZILOUstavite motor 3 85JPreverjanje sistema
3 86RZavorni sistem in
sistem sklopke 3 86mRočna zavora 3 86uSistem proti blokiranju
koles (ABS) 3 86RPrestavljanje 3 86)Opozarjanje o menjavi
voznega pasu 3 87bElektronski nadzor
stabilnosti in sistem
proti zdrsu pogonskih
koles 3 87aIzklop elektronskega
nadzora stabilnosti in
sistema proti zdrsu
pogonskih koles
3 87WoVisoka temperatura
hladilne tekočine
motorja 3 87!Predgretje 3 87%Izpušni filter 3 87YAdBlue 3 88wSistem za nadzor
uhajanja zraka 3 88ITlak motornega olja
3 88
Nadzor nivoja motor‐
nega olja 3 82YoNizek nivo goriva
3 88DSamodejna zaustavitev
3 888Zunanje luči 3 899Kratke luči 3 89CDolge luči 3 89fPomočnik za dolge luči
3 89>Prednje meglenke
3 89øZadnja meglenka
3 89

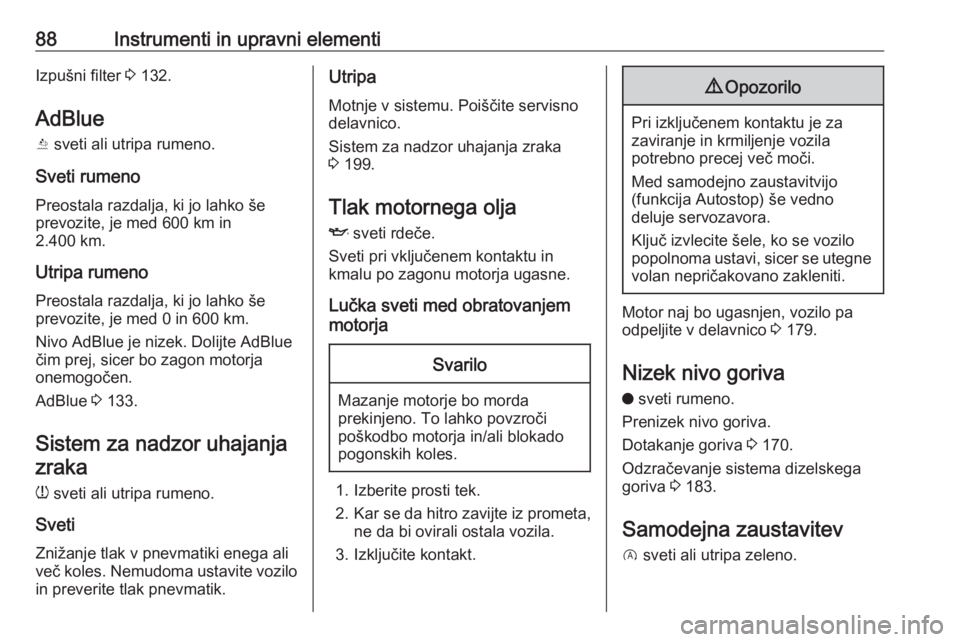

Page 90 of 247
88Instrumenti in upravni elementiIzpušni filter 3 132.
AdBlue
Y sveti ali utripa rumeno.
Sveti rumeno Preostala razdalja, ki jo lahko še
prevozite, je med 600 km in
2.400 km.
Utripa rumeno
Preostala razdalja, ki jo lahko še
prevozite, je med 0 in 600 km.
Nivo AdBlue je nizek. Dolijte AdBlue
čim prej, sicer bo zagon motorja
onemogočen.
AdBlue 3 133.
Sistem za nadzor uhajanja zraka
w sveti ali utripa rumeno.
Sveti
Znižanje tlak v pnevmatiki enega ali
več koles. Nemudoma ustavite vozilo in preverite tlak pnevmatik.Utripa
Motnje v sistemu. Poiščite servisno
delavnico.
Sistem za nadzor uhajanja zraka
3 199.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Lučka sveti med obratovanjem
motorjaSvarilo
Mazanje motorje bo morda prekinjeno. To lahko povzroči
poškodbo motorja in/ali blokado
pogonskih koles.
1. Izberite prosti tek.
2. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
3. Izključite kontakt.
9 Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči.
Med samodejno zaustavitvijo
(funkcija Autostop) še vedno
deluje servozavora.
Ključ izvlecite šele, ko se vozilo
popolnoma ustavi, sicer se utegne volan nepričakovano zakleniti.
Motor naj bo ugasnjen, vozilo pa
odpeljite v delavnico 3 179.
Nizek nivo goriva
o sveti rumeno.
Prenizek nivo goriva.
Dotakanje goriva 3 170.
Odzračevanje sistema dizelskega
goriva 3 183.
Samodejna zaustavitev
D sveti ali utripa zeleno.

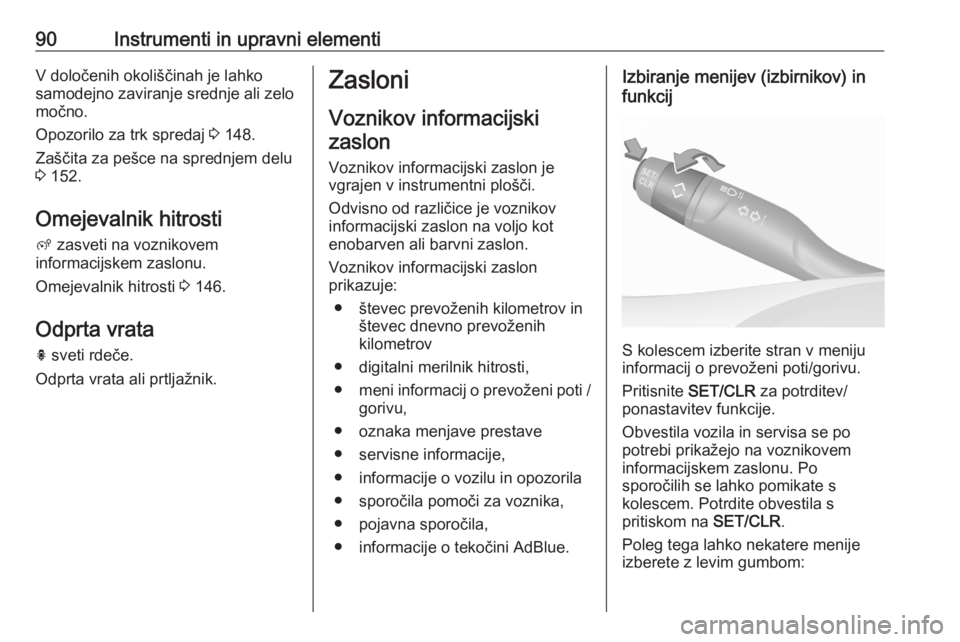

Page 92 of 247
90Instrumenti in upravni elementiV določenih okoliščinah je lahko
samodejno zaviranje srednje ali zelo
močno.
Opozorilo za trk spredaj 3 148.
Zaščita za pešce na sprednjem delu
3 152.
Omejevalnik hitrosti
ß zasveti na voznikovem
informacijskem zaslonu.
Omejevalnik hitrosti 3 146.
Odprta vrata
h sveti rdeče.
Odprta vrata ali prtljažnik.Zasloni
Voznikov informacijski
zaslon
Voznikov informacijski zaslon je
vgrajen v instrumentni plošči.
Odvisno od različice je voznikov
informacijski zaslon na voljo kot
enobarven ali barvni zaslon.
Voznikov informacijski zaslon
prikazuje:
● števec prevoženih kilometrov in števec dnevno prevoženih
kilometrov
● digitalni merilnik hitrosti,
● meni informacij o prevoženi poti /
gorivu,
● oznaka menjave prestave
● servisne informacije,
● informacije o vozilu in opozorila
● sporočila pomoči za voznika,
● pojavna sporočila,
● informacije o tekočini AdBlue.Izbiranje menijev (izbirnikov) in
funkcij
S kolescem izberite stran v meniju
informacij o prevoženi poti/gorivu.
Pritisnite SET/CLR za potrditev/
ponastavitev funkcije.
Obvestila vozila in servisa se po
potrebi prikažejo na voznikovem
informacijskem zaslonu. Po
sporočilih se lahko pomikate s
kolescem. Potrdite obvestila s
pritiskom na SET/CLR.
Poleg tega lahko nekatere menije
izberete z levim gumbom:
Page 95 of 247
Instrumenti in upravni elementi93Števec zaustavitev in speljevanj
Števec, ki sešteva čas, ki ste ga med
potjo porabili v načinu STOP.
Ponastavi se vsakič, ko izklopite
kontakt.
Stran kompasa
Prikaže geografsko smer vožnje.
Prazna stran
Informacije o prevoženi razdalji/
porabi goriva niso prikazane.
AdBlue Pritiskajte M ali CHECK , dokler se
ne prikaže meni AdBlue.
Doseg s tekočino AdBlue
Kaže ocenjeni nivo tekočine AdBlue.
Sporočilo vas obvešča, ali je tekočine
dovolj ali premalo.
3 133.
Informacijski prikazovalnik
Informacijski zaslon je na armaturni
plošči v bližini instrumentne plošče.Odvisno od konfiguracije vozila je v
vozilu lahko vgrajen
● Grafični informacijski
prikazovalnik
ali
● 7-palčni barvni informacijski
prikazovalnik s funkcijami
zaslona na dotik
ali
● 8-palčni barvni informacijski
prikazovalnik s funkcijami
zaslona na dotik
Informacijski prikazovalnik lahko kaže:
● uro 3 75
● zunanjo temperaturo 3 75
● datum 3 75
● infotainment sistem; glejte opis v navodilih za uporabo
Infotainment sistema
● prikaz vzvratne kamere 3 165
● prikaz panoramskega sistema 3 162
● navodila parkirnega pomočnika 3 153● navigacijski sistem; glejte opis v
navodilih za uporabo
infotainment sistema
● obvestila vozila in sistema 3 97
● osebne nastavitve vozila 3 98
Grafični informacijski
prikazovalnik
Pritisnite X
, da vklopite prikazovalnik.
Pritisnite MENU in odprite glavno
stran menija.
Pritisnite èäåé in odprite stran
menija.
Pritisnite OK za potrditev izbire.
Page 126 of 247
124Vožnja in rokovanjeVožnja in rokovanjeNasveti za vožnjo.......................125
Oblast nad vozilom ..................125
Upravljanje z volanom .............125
Zagon in upravljanje ..................125
Vpeljavanje novega vozila .......125
Položaji kontaktnega stikala ....126
Gumb za vklop ........................ 126
Zagon motorja ......................... 127
Prekinitev napajanja z gorivom v potisnem hodu ........................ 129
Sistem Stop-start .....................129
Parkiranje ................................ 131
Izpušni plini ................................ 132
Izpušni filter ............................. 132
Katalizator ............................... 133
AdBlue ..................................... 133
Avtomatski menjalnik .................136
Prikazovalnik menjalnika .........136
Izbiranje prestave ....................137
Ročni način prestavljanja ........137
Elektronsko krmiljeni vozni programi ................................. 138
Napaka .................................... 138
Prekinitev napajanja z električnim tokom ...................138Ročni menjalnik ......................... 139
Zavore ........................................ 140
Sistem proti blokiranju koles ....140
Ročna zavora .......................... 141
Zavorna pomoč .......................141
Pomoč pri speljevanju na vzponu .................................... 141
Vozni kontrolni sistemi ...............142
Elektronski nadzor stabilnosti in sistem proti zdrsu pogonskih
koles ....................................... 142
Sistemi za pomoč vozniku .........143
Regulator hitrosti .....................143
Omejevalnik hitrosti .................146
Opozorilo za trk spredaj ..........148
Aktivno zaviranje v sili .............150
Zaščita za pešce na sprednjem delu ......................................... 152
Parkirni pomočnik ....................153
Napredni parkirni pomočnik .....157
Opozorilo na stransko slepo točko ....................................... 161
Sistem panoramskega pogleda .................................. 162
Vzvratna kamera .....................165
Opozarjanje o menjavi voznega pasu ........................................ 166
Opozarjanje voznika ................167Gorivo........................................ 169
Goriva za bencinske motorje ...169
Goriva za dizelske motorje ......169
Dotakanje goriva .....................170
Priklop prikolice .......................... 172
Splošne informacije .................172
Vozne lastnosti, nasveti za vleko ....................................... 172
Vleka prikolice ......................... 173
Oprema za vleko .....................173
Page 135 of 247

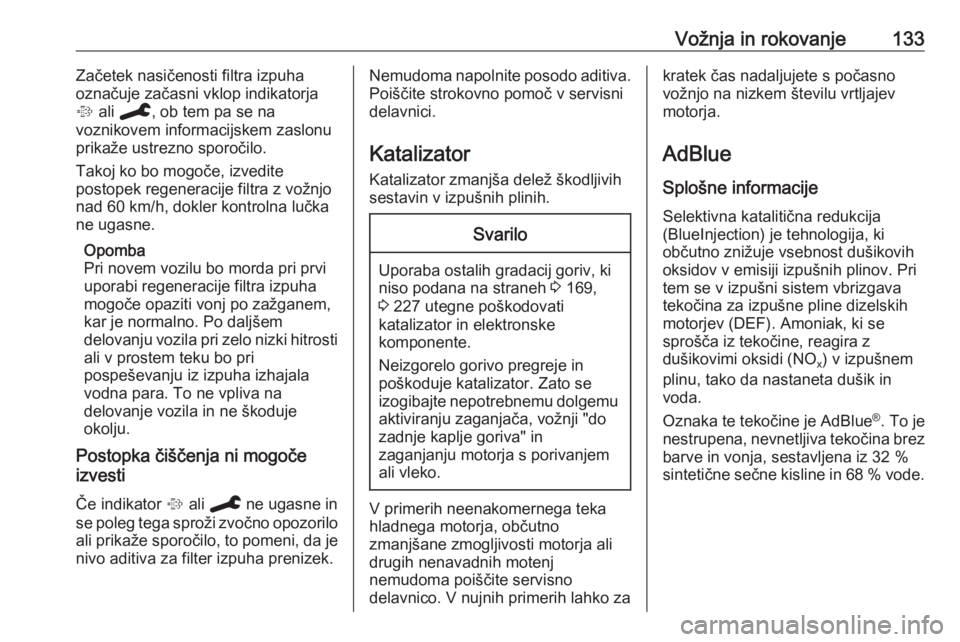

Vožnja in rokovanje133Začetek nasičenosti filtra izpuha
označuje začasni vklop indikatorja
% ali C , ob tem pa se na
voznikovem informacijskem zaslonu
prikaže ustrezno sporočilo.
Takoj ko bo mogoče, izvedite
postopek regeneracije filtra z vožnjo
nad 60 km/h, dokler kontrolna lučka
ne ugasne.
Opomba
Pri novem vozilu bo morda pri prvi uporabi regeneracije filtra izpuha
mogoče opaziti vonj po zažganem,
kar je normalno. Po daljšem
delovanju vozila pri zelo nizki hitrosti
ali v prostem teku bo pri
pospeševanju iz izpuha izhajala
vodna para. To ne vpliva na
delovanje vozila in ne škoduje
okolju.
Postopka čiščenja ni mogoče
izvesti
Če indikator % ali C ne ugasne in
se poleg tega sproži zvočno opozorilo
ali prikaže sporočilo, to pomeni, da je
nivo aditiva za filter izpuha prenizek.Nemudoma napolnite posodo aditiva. Poiščite strokovno pomoč v servisnidelavnici.
Katalizator
Katalizator zmanjša delež škodljivih
sestavin v izpušnih plinih.Svarilo
Uporaba ostalih gradacij goriv, ki
niso podana na straneh 3 169,
3 227 utegne poškodovati
katalizator in elektronske
komponente.
Neizgorelo gorivo pregreje in
poškoduje katalizator. Zato se
izogibajte nepotrebnemu dolgemu aktiviranju zaganjača, vožnji "do
zadnje kaplje goriva" in
zaganjanju motorja s porivanjem
ali vleko.
V primerih neenakomernega teka
hladnega motorja, občutno
zmanjšane zmogljivosti motorja ali
drugih nenavadnih motenj
nemudoma poiščite servisno
delavnico. V nujnih primerih lahko za
kratek čas nadaljujete s počasno
vožnjo na nizkem številu vrtljajev
motorja.
AdBlue
Splošne informacije Selektivna katalitična redukcija
(BlueInjection) je tehnologija, ki
občutno znižuje vsebnost dušikovih
oksidov v emisiji izpušnih plinov. Pri
tem se v izpušni sistem vbrizgava
tekočina za izpušne pline dizelskih
motorjev (DEF). Amoniak, ki se
sprošča iz tekočine, reagira z
dušikovimi oksidi (NO x) v izpušnem
plinu, tako da nastaneta dušik in
voda.
Oznaka te tekočine je AdBlue ®
. To je
nestrupena, nevnetljiva tekočina brez
barve in vonja, sestavljena iz 32 %
sintetične sečne kisline in 68 % vode.
Page 136 of 247

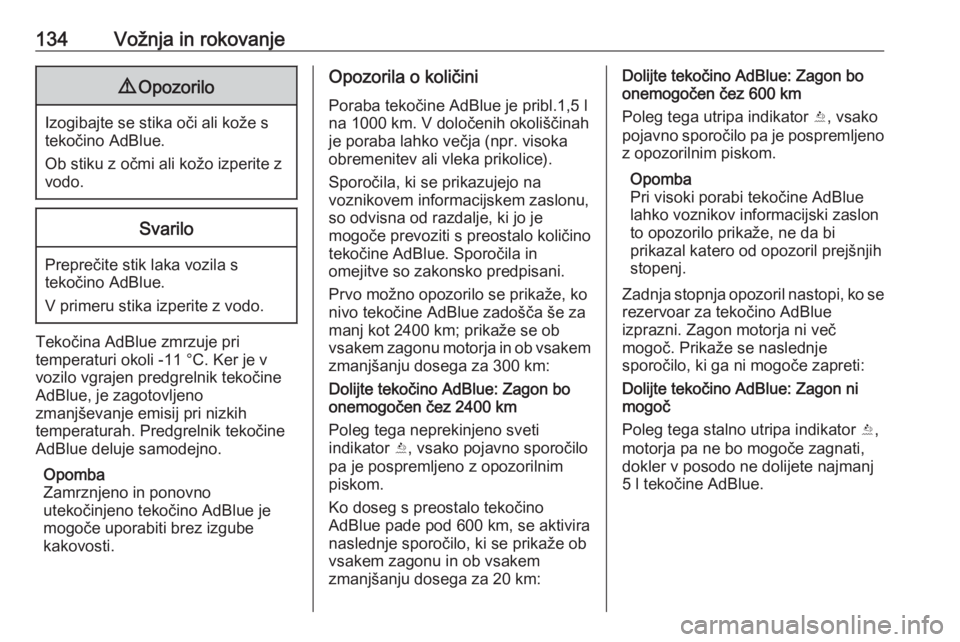

134Vožnja in rokovanje9Opozorilo
Izogibajte se stika oči ali kože s
tekočino AdBlue.
Ob stiku z očmi ali kožo izperite z
vodo.
Svarilo
Preprečite stik laka vozila s
tekočino AdBlue.
V primeru stika izperite z vodo.
Tekočina AdBlue zmrzuje pri
temperaturi okoli -11 °C. Ker je v
vozilo vgrajen predgrelnik tekočine
AdBlue, je zagotovljeno
zmanjševanje emisij pri nizkih
temperaturah. Predgrelnik tekočine
AdBlue deluje samodejno.
Opomba
Zamrznjeno in ponovno
utekočinjeno tekočino AdBlue je
mogoče uporabiti brez izgube
kakovosti.
Opozorila o količini
Poraba tekočine AdBlue je pribl.1,5 l
na 1000 km. V določenih okoliščinah
je poraba lahko večja (npr. visoka
obremenitev ali vleka prikolice).
Sporočila, ki se prikazujejo na
voznikovem informacijskem zaslonu,
so odvisna od razdalje, ki jo je
mogoče prevoziti s preostalo količino
tekočine AdBlue. Sporočila in
omejitve so zakonsko predpisani.
Prvo možno opozorilo se prikaže, ko
nivo tekočine AdBlue zadošča še za
manj kot 2400 km; prikaže se ob vsakem zagonu motorja in ob vsakem zmanjšanju dosega za 300 km:
Dolijte tekočino AdBlue: Zagon bo
onemogočen čez 2400 km
Poleg tega neprekinjeno sveti
indikator Y, vsako pojavno sporočilo
pa je pospremljeno z opozorilnim
piskom.
Ko doseg s preostalo tekočino
AdBlue pade pod 600 km, se aktivira naslednje sporočilo, ki se prikaže ob
vsakem zagonu in ob vsakem
zmanjšanju dosega za 20 km:Dolijte tekočino AdBlue: Zagon bo
onemogočen čez 600 km
Poleg tega utripa indikator Y, vsako
pojavno sporočilo pa je pospremljeno
z opozorilnim piskom.
Opomba
Pri visoki porabi tekočine AdBlue
lahko voznikov informacijski zaslon
to opozorilo prikaže, ne da bi
prikazal katero od opozoril prejšnjih
stopenj.
Zadnja stopnja opozoril nastopi, ko se
rezervoar za tekočino AdBlue
izprazni. Zagon motorja ni več
mogoč. Prikaže se naslednje
sporočilo, ki ga ni mogoče zapreti:
Dolijte tekočino AdBlue: Zagon ni
mogoč
Poleg tega stalno utripa indikator Y,
motorja pa ne bo mogoče zagnati,
dokler v posodo ne dolijete najmanj
5 l tekočine AdBlue.
Page 137 of 247
Vožnja in rokovanje135Opozorila za visoke emisije
Če so izpušne emisije višje od
določene vrednosti, se bodo na
voznikovem informacijskem zaslonu
prikazala opozorila, podobna
opozorilom o dosegu.
Prikažejo se zahteve za pregled
izpušnega sistema in nazadnje
obvestilo o preprečevanju ponovnega
zagona motorja. Te omejitve temeljijo na zakonskih zahtevah.
Pomoč poiščite v servisni delavnici.
Dolivanje sredstva AdBlueSvarilo
Uporabljajte le tekočino AdBlue, ki je v skladu z evropskimi standardi
DIN 70 070 in ISO 22241-1.
Ne uporabljajte aditivov.
Sredstva AdBlue ne redčite.
Če tega ne upoštevate, lahko
pride do okvare v sistemu
selektivne katalitične redukcije.
Opomba
Če na bencinski postaji črpalka z
ustreznim dulcem ni na voljo,
uporabite posodo ali ročko s
tekočino AdBlue z zatesnjenim
nastavkom za dolivanje, da
preprečite pljuskanje in razlivanje ter to, da bi se hlapi iz rezervoarja ujeli
v vsebnik. Tekočina AdBlue v
posodah in ročkah je na voljo na
mnogih bencinskih postajah, kupite
pa jo lahko tudi pri prodajalcih vozil
Opel in drugih specializiranih
trgovinah.
Uporabnost tekočine AdBlue je
omejena, zato pred vsakim
dolivanjem preverite rok trajanja.
Opomba
V posodo dolijte tekočino AdBlue do
nivoja vsaj 5 l, na ta način se
prepričate, da je bil nov nivo
tekočine AdBlue zaznan.
Če ni bilo zaznano uspešno
dolivanje tekočine AdBlue:1. Vozilo 10 minut neprekinjeno vozite, pri tem pa se prepričajte,
da je hitrost vozila vedno nad
20 km/h.
2. Če je bilo dolivanje tekočine AdBlue uspešno zaznano, bodo
opozorila ali omejitve za
dolivanje tekočine izginile.
Če dolivanje tekočine AdBlue ni bilo
zaznano, poiščite strokovno pomoč
v servisni delavnici.
Če je treba tekočino AdBlue doliti pri temperaturah, nižjih od -11 °C,
sistem morda ne bo zaznal dolite
tekočine AdBlue. V tem primeru parkirajte vozilo tam, kjer je
temperatura okolice višja, in
počakajte, da se AdBlue utekočini.
Opomba
Pri odvijanju zaščitnega pokrova
lahko iz polnilne odprtine uhajajo
hlapi amoniaka. Hlapi imajo dražeč
vonj, zato jih ne vdihavajte. Hlapi ob
vdihavanju niso zdravju škodljivi.
Priporočamo, da posodo za tekočino
AdBlue napolnite do konca.
Vozilo parkirajte na vodoravni
podlagi.
Page 138 of 247

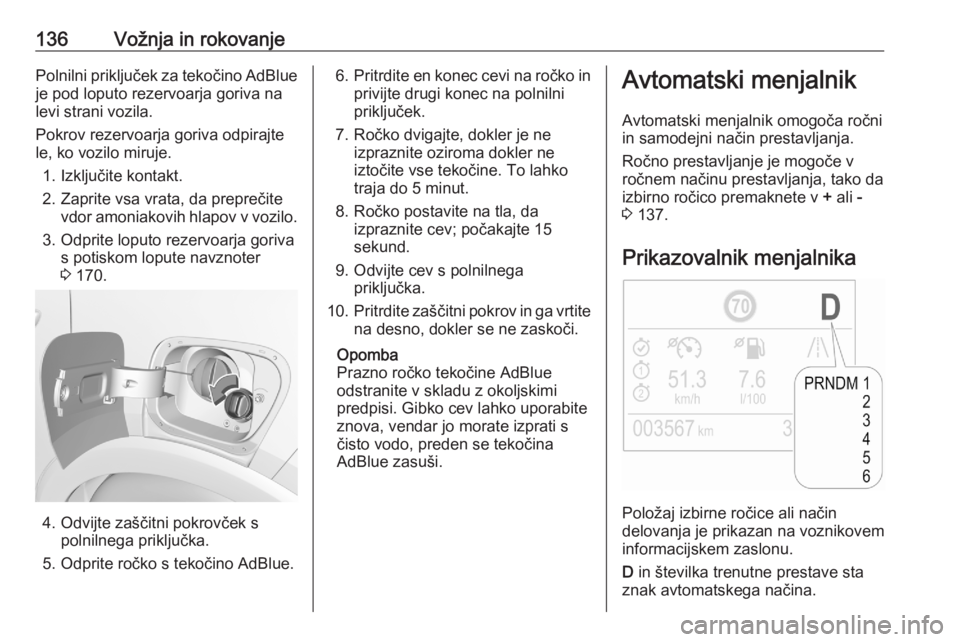

136Vožnja in rokovanjePolnilni priključek za tekočino AdBlueje pod loputo rezervoarja goriva na
levi strani vozila.
Pokrov rezervoarja goriva odpirajte
le, ko vozilo miruje.
1. Izključite kontakt.
2. Zaprite vsa vrata, da preprečite vdor amoniakovih hlapov v vozilo.
3. Odprite loputo rezervoarja goriva s potiskom lopute navznoter
3 170.
4. Odvijte zaščitni pokrovček s
polnilnega priključka.
5. Odprite ročko s tekočino AdBlue.
6. Pritrdite en konec cevi na ročko in
privijte drugi konec na polnilni
priključek.
7. Ročko dvigajte, dokler je ne izpraznite oziroma dokler ne
iztočite vse tekočine. To lahko
traja do 5 minut.
8. Ročko postavite na tla, da izpraznite cev; počakajte 15
sekund.
9. Odvijte cev s polnilnega priključka.
10. Pritrdite zaščitni pokrov in ga vrtite
na desno, dokler se ne zaskoči.
Opomba
Prazno ročko tekočine AdBlue
odstranite v skladu z okoljskimi
predpisi. Gibko cev lahko uporabite
znova, vendar jo morate izprati s
čisto vodo, preden se tekočina
AdBlue zasuši.Avtomatski menjalnik
Avtomatski menjalnik omogoča ročni
in samodejni način prestavljanja.
Ročno prestavljanje je mogoče v
ročnem načinu prestavljanja, tako da
izbirno ročico premaknete v + ali -
3 137.
Prikazovalnik menjalnika
Položaj izbirne ročice ali način
delovanja je prikazan na voznikovem
informacijskem zaslonu.
D in številka trenutne prestave sta
znak avtomatskega načina.
