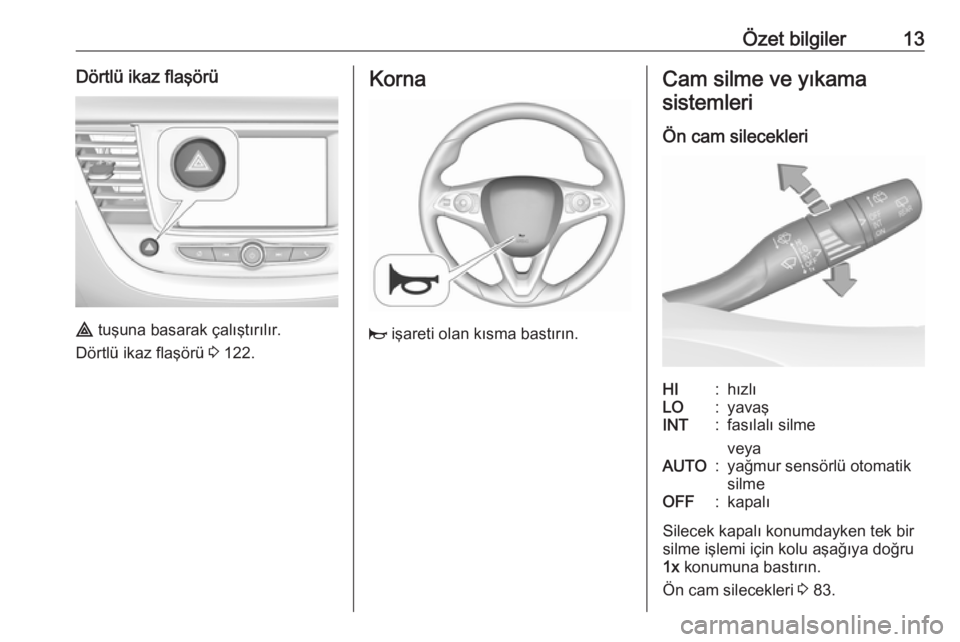

Özet bilgiler13Dörtlü ikaz flaşörü
¨ tuşuna basarak çalıştırılır.
Dörtlü ikaz flaşörü 3 122.
Korna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleriHI:hızlıLO:yavaşINT:fasılalı silme
veyaAUTO:yağmur sensörlü otomatik
silmeOFF:kapalı
Silecek kapalı konumdayken tek bir
silme işlemi için kolu aşağıya doğru
1x konumuna bastırın.
Ön cam silecekleri 3 83.
Page 32 of 279

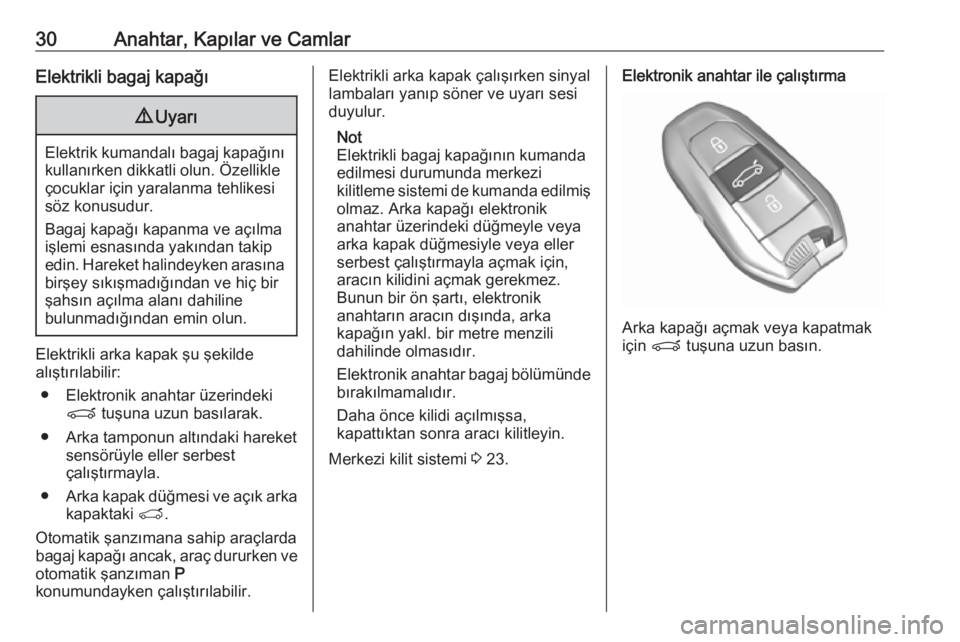

30Anahtar, Kapılar ve CamlarElektrikli bagaj kapağı9Uyarı
Elektrik kumandalı bagaj kapağını
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Bagaj kapağı kapanma ve açılma
işlemi esnasında yakından takip
edin. Hareket halindeyken arasına
birşey sıkışmadığından ve hiç bir
şahsın açılma alanı dahiline
bulunmadığından emin olun.
Elektrikli arka kapak şu şekilde
alıştırılabilir:
● Elektronik anahtar üzerindeki P tuşuna uzun basılarak.
● Arka tamponun altındaki hareket sensörüyle eller serbest
çalıştırmayla.
● Arka kapak düğmesi ve açık arka
kapaktaki T.
Otomatik şanzımana sahip araçlarda
bagaj kapağı ancak, araç dururken ve otomatik şanzıman P
konumundayken çalıştırılabilir.
Elektrikli arka kapak çalışırken sinyal
lambaları yanıp söner ve uyarı sesi
duyulur.
Not
Elektrikli bagaj kapağının kumanda edilmesi durumunda merkezi
kilitleme sistemi de kumanda edilmiş
olmaz. Arka kapağı elektronik
anahtar üzerindeki düğmeyle veya
arka kapak düğmesiyle veya eller
serbest çalıştırmayla açmak için,
aracın kilidini açmak gerekmez.
Bunun bir ön şartı, elektronik
anahtarın aracın dışında, arka
kapağın yakl. bir metre menzili
dahilinde olmasıdır.
Elektronik anahtar bagaj bölümünde bırakılmamalıdır.
Daha önce kilidi açılmışsa,
kapattıktan sonra aracı kilitleyin.
Merkezi kilit sistemi 3 23.Elektronik anahtar ile çalıştırma
Arka kapağı açmak veya kapatmak
için P tuşuna uzun basın.
Page 33 of 279

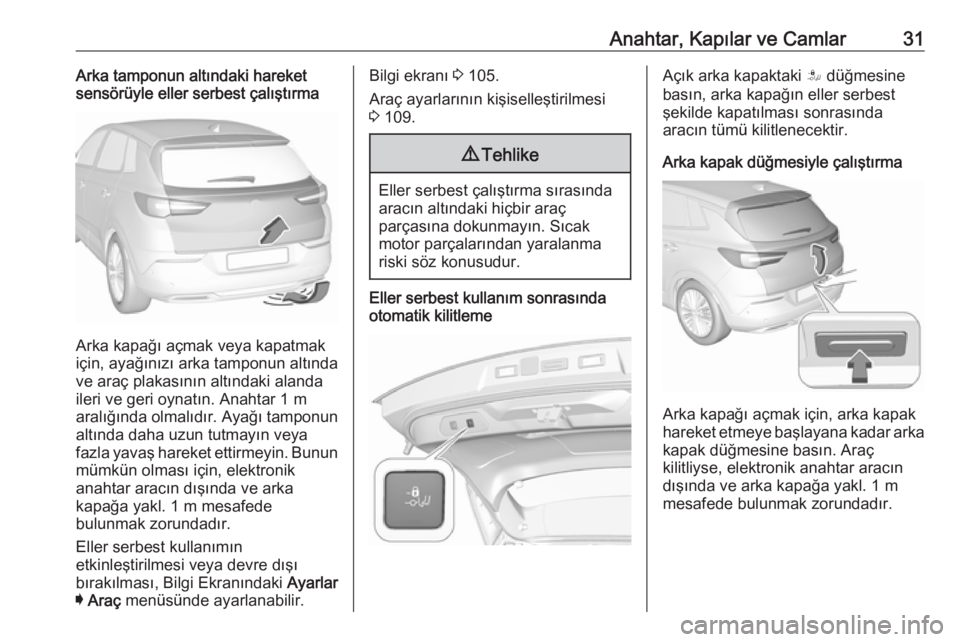

Anahtar, Kapılar ve Camlar31Arka tamponun altındaki hareket
sensörüyle eller serbest çalıştırma
Arka kapağı açmak veya kapatmak
için, ayağınızı arka tamponun altında
ve araç plakasının altındaki alanda
ileri ve geri oynatın. Anahtar 1 m
aralığında olmalıdır. Ayağı tamponun altında daha uzun tutmayın veya
fazla yavaş hareket ettirmeyin. Bunun
mümkün olması için, elektronik
anahtar aracın dışında ve arka
kapağa yakl. 1 m mesafede
bulunmak zorundadır.
Eller serbest kullanımın
etkinleştirilmesi veya devre dışı
bırakılması, Bilgi Ekranındaki Ayarlar
I Araç menüsünde ayarlanabilir.
Bilgi ekranı 3 105.
Araç ayarlarının kişiselleştirilmesi 3 109.9 Tehlike
Eller serbest çalıştırma sırasında
aracın altındaki hiçbir araç
parçasına dokunmayın. Sıcak
motor parçalarından yaralanma
riski söz konusudur.
Eller serbest kullanım sonrasında
otomatik kilitlemeAçık arka kapaktaki S düğmesine
basın, arka kapağın eller serbest
şekilde kapatılması sonrasında
aracın tümü kilitlenecektir.
Arka kapak düğmesiyle çalıştırma
Arka kapağı açmak için, arka kapak
hareket etmeye başlayana kadar arka
kapak düğmesine basın. Araç
kilitliyse, elektronik anahtar aracın
dışında ve arka kapağa yakl. 1 m
mesafede bulunmak zorundadır.

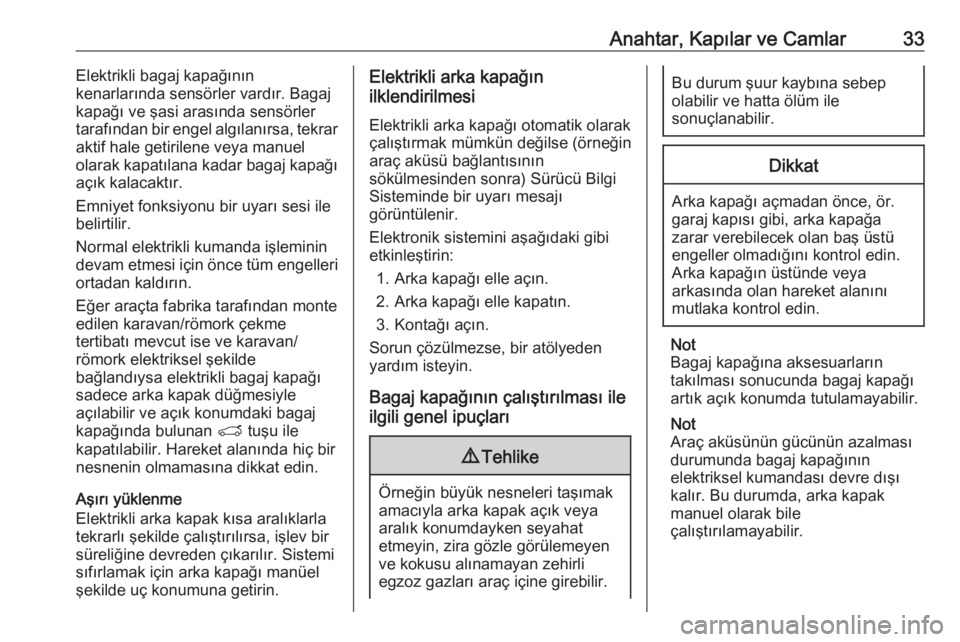

Page 35 of 279
Anahtar, Kapılar ve Camlar33Elektrikli bagaj kapağının
kenarlarında sensörler vardır. Bagaj
kapağı ve şasi arasında sensörler
tarafından bir engel algılanırsa, tekrar
aktif hale getirilene veya manuel
olarak kapatılana kadar bagaj kapağı açık kalacaktır.
Emniyet fonksiyonu bir uyarı sesi ile
belirtilir.
Normal elektrikli kumanda işleminin
devam etmesi için önce tüm engelleri
ortadan kaldırın.
Eğer araçta fabrika tarafından monte
edilen karavan/römork çekme
tertibatı mevcut ise ve karavan/
römork elektriksel şekilde
bağlandıysa elektrikli bagaj kapağı
sadece arka kapak düğmesiyle
açılabilir ve açık konumdaki bagaj
kapağında bulunan T tuşu ile
kapatılabilir. Hareket alanında hiç bir nesnenin olmamasına dikkat edin.
Aşırı yüklenme
Elektrikli arka kapak kısa aralıklarla
tekrarlı şekilde çalıştırılırsa, işlev bir
süreliğine devreden çıkarılır. Sistemi
sıfırlamak için arka kapağı manüel
şekilde uç konumuna getirin.Elektrikli arka kapağın
ilklendirilmesi
Elektrikli arka kapağı otomatik olarak
çalıştırmak mümkün değilse (örneğin
araç aküsü bağlantısının
sökülmesinden sonra) Sürücü Bilgi
Sisteminde bir uyarı mesajı
görüntülenir.
Elektronik sistemini aşağıdaki gibi
etkinleştirin:
1. Arka kapağı elle açın.
2. Arka kapağı elle kapatın.
3. Kontağı açın.
Sorun çözülmezse, bir atölyeden
yardım isteyin.
Bagaj kapağının çalıştırılması ile
ilgili genel ipuçları9 Tehlike
Örneğin büyük nesneleri taşımak
amacıyla arka kapak açık veya
aralık konumdayken seyahat
etmeyin, zira gözle görülemeyen ve kokusu alınamayan zehirli
egzoz gazları araç içine girebilir.
Bu durum şuur kaybına sebep
olabilir ve hatta ölüm ile
sonuçlanabilir.Dikkat
Arka kapağı açmadan önce, ör. garaj kapısı gibi, arka kapağa
zarar verebilecek olan baş üstü
engeller olmadığını kontrol edin.
Arka kapağın üstünde veya
arkasında olan hareket alanını
mutlaka kontrol edin.
Not
Bagaj kapağına aksesuarların
takılması sonucunda bagaj kapağı
artık açık konumda tutulamayabilir.
Not
Araç aküsünün gücünün azalması
durumunda bagaj kapağının
elektriksel kumandası devre dışı
kalır. Bu durumda, arka kapak
manuel olarak bile
çalıştırılamayabilir.
Page 41 of 279

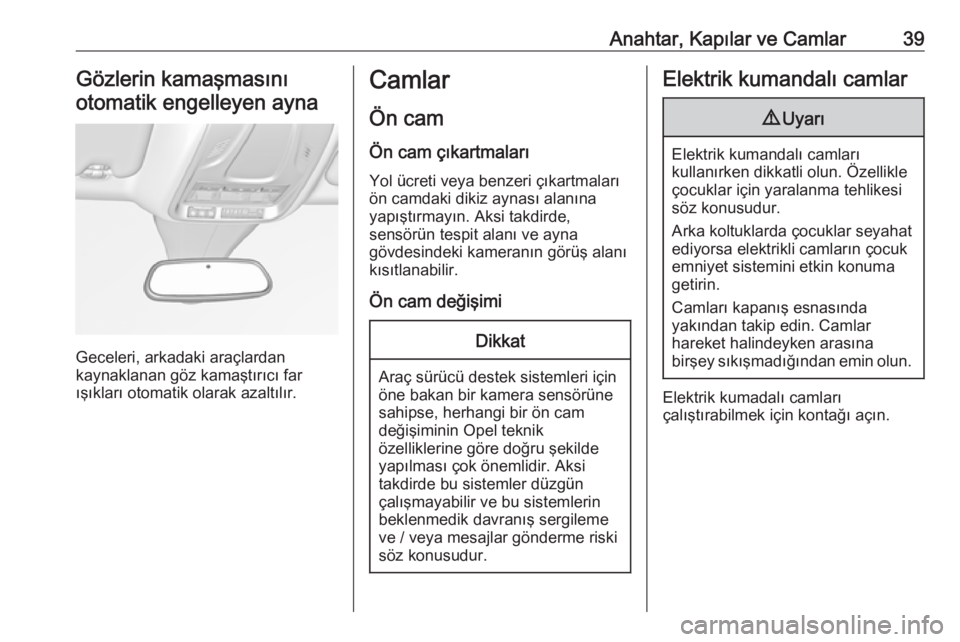

Anahtar, Kapılar ve Camlar39Gözlerin kamaşmasını
otomatik engelleyen ayna
Geceleri, arkadaki araçlardan
kaynaklanan göz kamaştırıcı far
ışıkları otomatik olarak azaltılır.
Camlar
Ön cam Ön cam çıkartmalarıYol ücreti veya benzeri çıkartmaları
ön camdaki dikiz aynası alanına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Ön cam değişimiDikkat
Araç sürücü destek sistemleri için
öne bakan bir kamera sensörüne
sahipse, herhangi bir ön cam
değişiminin Opel teknik
özelliklerine göre doğru şekilde
yapılması çok önemlidir. Aksi
takdirde bu sistemler düzgün
çalışmayabilir ve bu sistemlerin
beklenmedik davranış sergileme
ve / veya mesajlar gönderme riski
söz konusudur.
Elektrik kumandalı camlar9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
Page 59 of 279

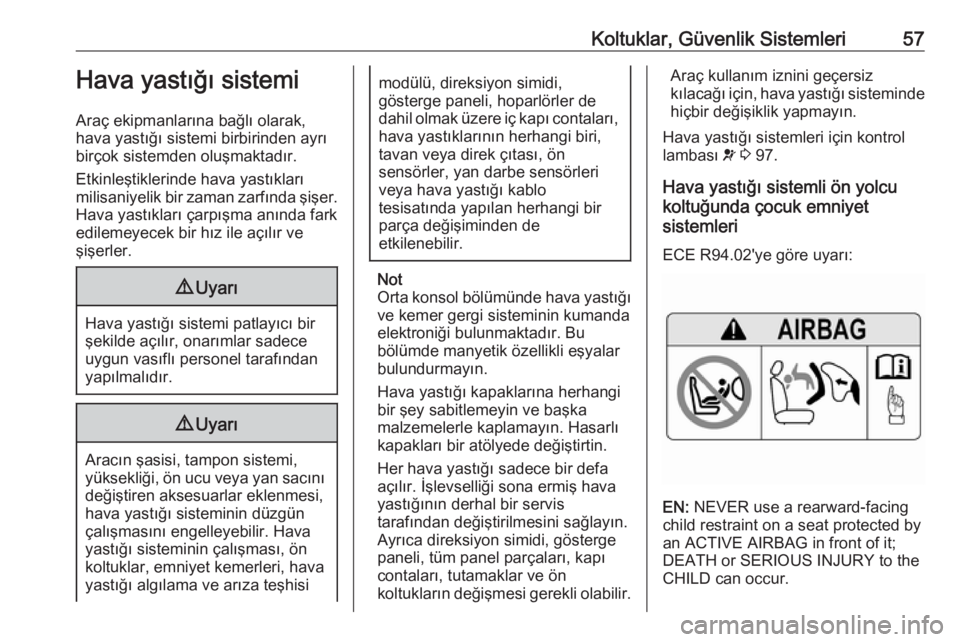

Koltuklar, Güvenlik Sistemleri57Hava yastığı sistemi
Araç ekipmanlarına bağlı olarak,
hava yastığı sistemi birbirinden ayrı
birçok sistemden oluşmaktadır.
Etkinleştiklerinde hava yastıkları
milisaniyelik bir zaman zarfında şişer.
Hava yastıkları çarpışma anında fark
edilemeyecek bir hız ile açılır ve
şişerler.9 Uyarı
Hava yastığı sistemi patlayıcı bir
şekilde açılır, onarımlar sadece
uygun vasıflı personel tarafından yapılmalıdır.
9 Uyarı
Aracın şasisi, tampon sistemi,
yüksekliği, ön ucu veya yan sacını
değiştiren aksesuarlar eklenmesi,
hava yastığı sisteminin düzgün
çalışmasını engelleyebilir. Hava
yastığı sisteminin çalışması, ön
koltuklar, emniyet kemerleri, hava
yastığı algılama ve arıza teşhisi
modülü, direksiyon simidi,
gösterge paneli, hoparlörler de
dahil olmak üzere iç kapı contaları, hava yastıklarının herhangi biri,
tavan veya direk çıtası, ön
sensörler, yan darbe sensörleri
veya hava yastığı kablo
tesisatında yapılan herhangi bir
parça değişiminden de
etkilenebilir.
Not
Orta konsol bölümünde hava yastığı
ve kemer gergi sisteminin kumanda
elektroniği bulunmaktadır. Bu
bölümde manyetik özellikli eşyalar
bulundurmayın.
Hava yastığı kapaklarına herhangi
bir şey sabitlemeyin ve başka
malzemelerle kaplamayın. Hasarlı kapakları bir atölyede değiştirtin.
Her hava yastığı sadece bir defa
açılır. İşlevselliği sona ermiş hava
yastığının derhal bir servis
tarafından değiştirilmesini sağlayın.
Ayrıca direksiyon simidi, gösterge
paneli, tüm panel parçaları, kapı contaları, tutamaklar ve ön
koltukların değişmesi gerekli olabilir.
Araç kullanım iznini geçersiz
kılacağı için, hava yastığı sisteminde
hiçbir değişiklik yapmayın.
Hava yastığı sistemleri için kontrol
lambası v 3 97.
Hava yastığı sistemli ön yolcu
koltuğunda çocuk emniyet
sistemleri
ECE R94.02'ye göre uyarı:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
Page 81 of 279
Eşya saklama ve bagaj bölümleri79● Yük koltuk sırtlıklarının üstkenarından daha yüksek
olmamalıdır.
● Bagaj bölümü örtüsü ve gösterge
paneli üzerine herhangi bir eşyakoymayın, gösterge paneli
üzerindeki sensörlerin üzerinin kapatılmaması gerekir.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine
bakın, 3 250) ve AB'ye göre boş
ağırlık arasındaki farktır.
Faydalı yükün hesaplanması
için, aracınızın bilgilerini bu
kılavuzun ön kısmındaki
ağırlıklar tablosuna kaydedin.
EC boş ağırlığı sürücünün
ağırlığı (68 kg), bagaj (7 kg) ve
tüm sıvıları (yakıt deposu %90
dolu) içerir.
Özel donanım ve aksesuarlar
boş ağırlığı arttırır.
● Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç
ağırlık merkezinin yükselmesi nedeniyle direksiyon hakimiyetini zorlaştırır. Yük tüm tavana eşit
olarak dağıtılmalı ve yükün
kaymamasını emniyet altına
almak için kemerlerle
sabitlenmelidir. Lastik
basınçlarını ve araç hızını yük
durumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça
kontrol edin ve gerektiğinde
gerin.Aracı 120 km/saatten daha hızlı
kullanmayın.
Müsaade edilen tavan yükü
85 kg'dır. Tavan yükü, aracın
üzerine takılan tavan üstü bagaj
taşıyıcısı ve yükün toplamına
eşittir.
Page 82 of 279
80Göstergeler ve kumanda birimleriGöstergeler ve
kumanda birimleriKumanda birimleri ........................81
Direksiyon ayarı .........................81
Direksiyondaki kumanda tuşları ........................................ 81
Isıtmalı direksiyon ......................82
Korna ......................................... 82
Ön cam silecekleri ve yıkama sistemi ...................................... 83
Arka cam sileceği ve yıkama sistemi ...................................... 84
Dış hava sıcaklığı ......................85
Saat ........................................... 85
Aksesuar prizleri ........................87
Endüktif şarj ............................... 89
Çakmak ..................................... 89
Küllükler ..................................... 90
İkaz lambaları, ekran gösterge‐ leri ve kontrol lambaları ................90
Göstergeler ................................ 90
Kilometre saati ........................... 93
Kilometre sayacı ........................93
Seyir kilometre sayacı ...............93
Motor devir saati ........................94
Yakıt göstergesi .........................94Motor soğutma sıvısı sıcaklık
göstergesi ................................. 94
Motor yağ seviyesi kontrol ekranı ....................................... 95
Servis ekranı ............................. 95
Kontrol lambaları .......................96
Dönüş lambaları ........................96
Emniyet kemeri takma uyarısı ...96
Hava yastığı sistemi ve kemer gerdiriciler ................................. 97
Hava yastığının devre dışı bırakılması ................................ 97
Ateşleme sistemi .......................97
Arıza gösterge lambası .............98
Motoru durdurun ........................98
Sistem kontrolü .......................... 98
Fren ve debriyaj sistemi ............98
Elektrikli park freni .....................98
Elektrikli park freninde arıza ......99
Anti blokaj fren sistemi (ABS) ....99
Vites değiştirme .........................99
Şerit değiştirme uyarısı ..............99
Şeritte kalma asistanı ................99
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............100
Motor soğutma sıvısı sıcaklığı . 100
Ön ısıtma ................................. 100
Dizel partikül filtresi .................100
AdBlue ..................................... 101Lastik basınç kaybı kontrol
sistemi .................................... 101
Motor yağ basıncı ....................101
Düşük yakıt seviyesi ................101
Autostop .................................. 102
Dış aydınlatma ........................ 102
Uzun huzmeli far .....................102
Kısa hüzmeli far .......................102
Uzun huzmeli far asistanı ........102
LED ön farlar ........................... 102
Sis farı ..................................... 102
Arka sis lambası ......................102
Yağmur sensörü ......................102
Hız Sabitleme Sistemi (Cruise control) ................................... 102
Ayarlanabilir hız sabitleyici ......103
Önde araç tespit edildi .............103
Yan kör nokta alarmı ...............103
Aktif Acil Frenleme ..................103
Hız sınırlayıcı ........................... 103
Kapı açık ................................. 103
Ekranlar ..................................... 104
Sürücü bilgi sistemi .................104
Bilgi ekranı ............................... 105
Araç mesajları ............................ 107
Uyarı sesleri ............................ 108
Pil gücü .................................... 108
Araç ayarlarının kişiselleştirilmesi .......................109
Page 85 of 279
Göstergeler ve kumanda birimleri83Ön cam silecekleri veyıkama sistemi
Ayarlanabilir silecek aralığına
sahip ön cam sileceğiHI:hızlıLO:yavaşINT:fasılalı silmeOFF:kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Ayarlanabilir fasılalı silme
Silecek kolu INT konumunda.
Silme aralığını ayarlamak için ayar
çarkını çevirin.
Yağmur sensörlü ön cam sileceğiHI:hızlıLO:yavaşAUTO:yağmur sensörlü otomatik
silmeOFF:kapalı
AUTO konumunda, yağmur sensörü;
ön camdaki yağmurun miktarını
algılayarak otomatik olarak silme
hızını ayarlar. Kontak kapalıysa,
otomatik silme modu devre dışıdır. Bir sonraki kontak açılışında otomatik
silme modunu etkinleştirmek için,
kolu aşağıya doğru OFF konumuna
ve tekrar AUTO konumuna getirin.
Page 86 of 279
84Göstergeler ve kumanda birimleriÖn cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Yağmur sensörü hassaslık
derecesinin ayarlanması
Hassasiyeti ayarlamak için ayar
çarkını çevirin.
Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Kontrol lambası < 3 83.
Cam yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Cam yıkama sıvısı 3 212.
Arka cam sileceği ve
yıkama sistemi
Arka cam sileceği
Arka cam sileceğini çalıştırmak için
dış başlığı döndürün:
OFF:kapalıINT:fasılalı çalıştırmaON:sürekli çalıştırma
