Stauraum79

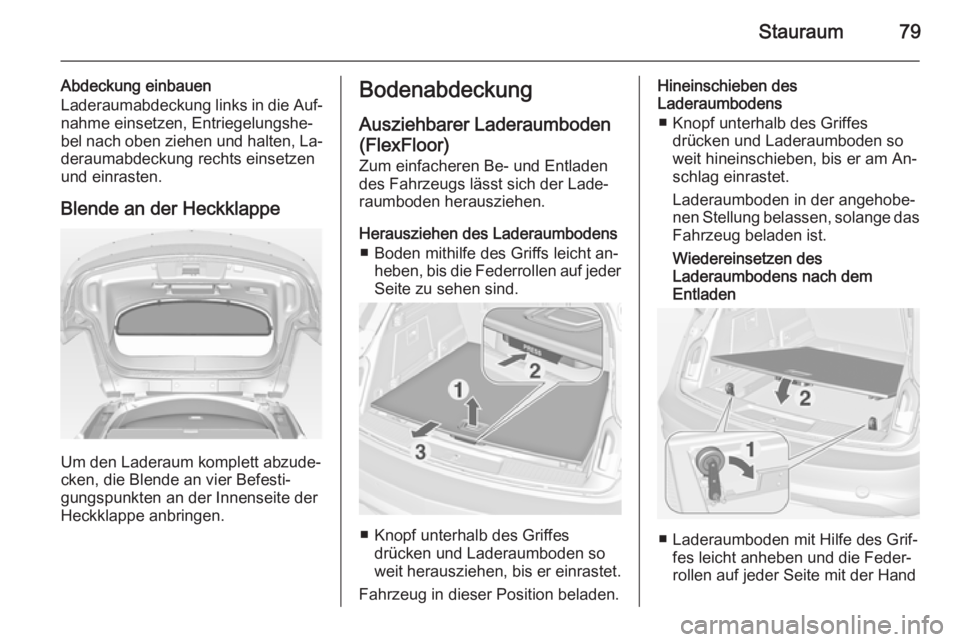

Abdeckung einbauen
Laderaumabdeckung links in die Auf‐ nahme einsetzen, Entriegelungshe‐bel nach oben ziehen und halten, La‐
deraumabdeckung rechts einsetzen
und einrasten.
Blende an der Heckklappe
Um den Laderaum komplett abzude‐
cken, die Blende an vier Befesti‐
gungspunkten an der Innenseite der
Heckklappe anbringen.
Bodenabdeckung
Ausziehbarer Laderaumboden
(FlexFloor)
Zum einfacheren Be- und Entladen
des Fahrzeugs lässt sich der Lade‐
raumboden herausziehen.
Herausziehen des Laderaumbodens ■ Boden mithilfe des Griffs leicht an‐ heben, bis die Federrollen auf jederSeite zu sehen sind.
■ Knopf unterhalb des Griffes drücken und Laderaumboden so
weit herausziehen, bis er einrastet.
Fahrzeug in dieser Position beladen.
Hineinschieben des
Laderaumbodens
■ Knopf unterhalb des Griffes drücken und Laderaumboden so
weit hineinschieben, bis er am An‐
schlag einrastet.
Laderaumboden in der angehobe‐
nen Stellung belassen, solange das Fahrzeug beladen ist.
Wiedereinsetzen des
Laderaumbodens nach dem
Entladen
■ Laderaumboden mit Hilfe des Grif‐ fes leicht anheben und die Feder‐
rollen auf jeder Seite mit der Hand

80Stauraum

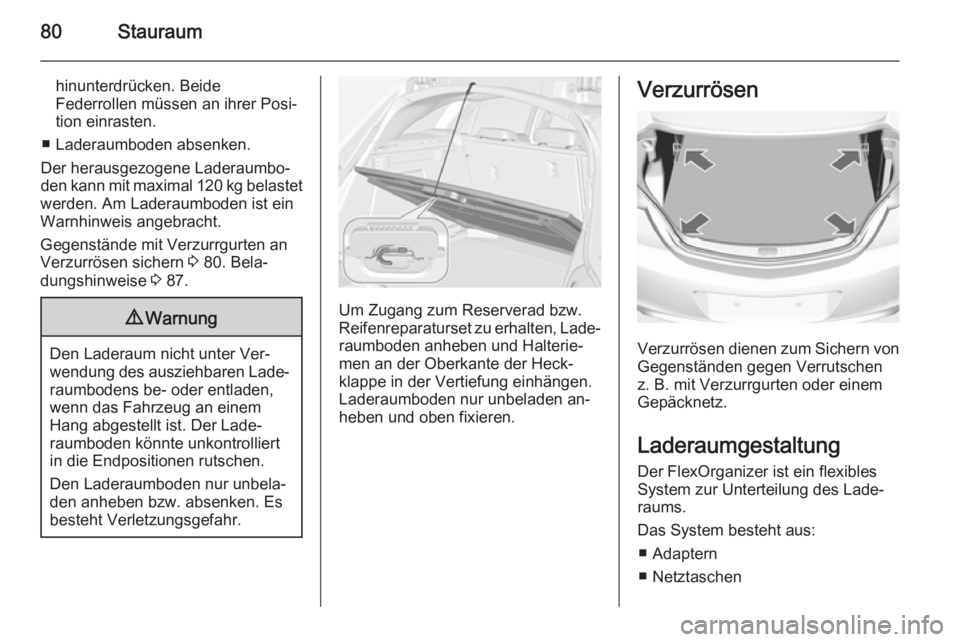

hinunterdrücken. Beide
Federrollen müssen an ihrer Posi‐
tion einrasten.
■ Laderaumboden absenken.
Der herausgezogene Laderaumbo‐
den kann mit maximal 120 kg belastet
werden. Am Laderaumboden ist ein
Warnhinweis angebracht.
Gegenstände mit Verzurrgurten an
Verzurrösen sichern 3 80. Bela‐
dungshinweise 3 87.9 Warnung
Den Laderaum nicht unter Ver‐
wendung des ausziehbaren Lade‐ raumbodens be- oder entladen,
wenn das Fahrzeug an einem
Hang abgestellt ist. Der Lade‐
raumboden könnte unkontrolliert
in die Endpositionen rutschen.
Den Laderaumboden nur unbela‐
den anheben bzw. absenken. Es
besteht Verletzungsgefahr.
Um Zugang zum Reserverad bzw.
Reifenreparaturset zu erhalten, Lade‐
raumboden anheben und Halterie‐
men an der Oberkante der Heck‐
klappe in der Vertiefung einhängen.
Laderaumboden nur unbeladen an‐
heben und oben fixieren.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
LaderaumgestaltungDer FlexOrganizer ist ein flexiblesSystem zur Unterteilung des Lade‐
raums.
Das System besteht aus:
■ Adaptern
■ Netztaschen

Stauraum81

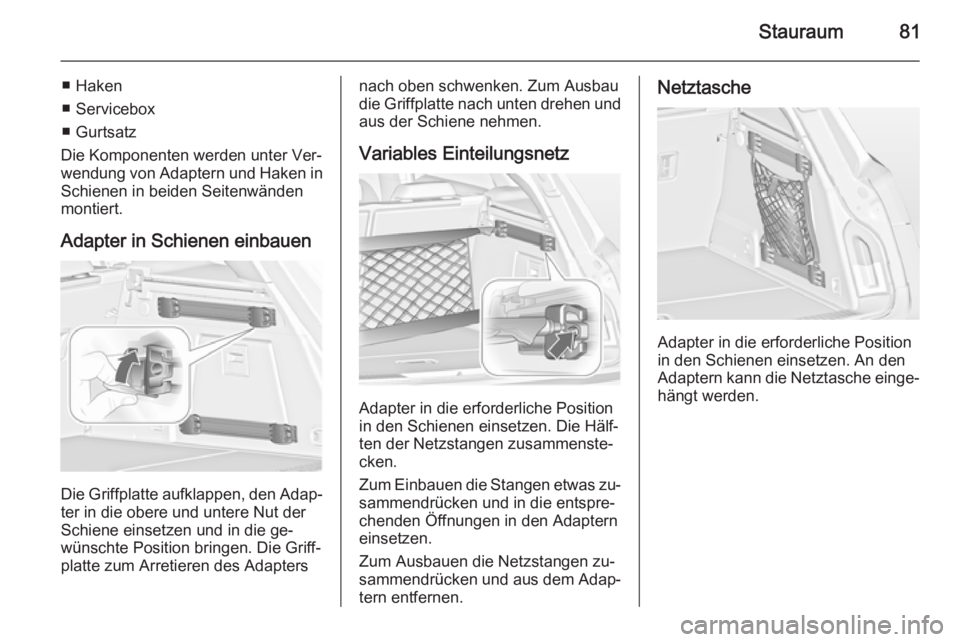

■ Haken
■ Servicebox
■ Gurtsatz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐
wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und
aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.

82Stauraum

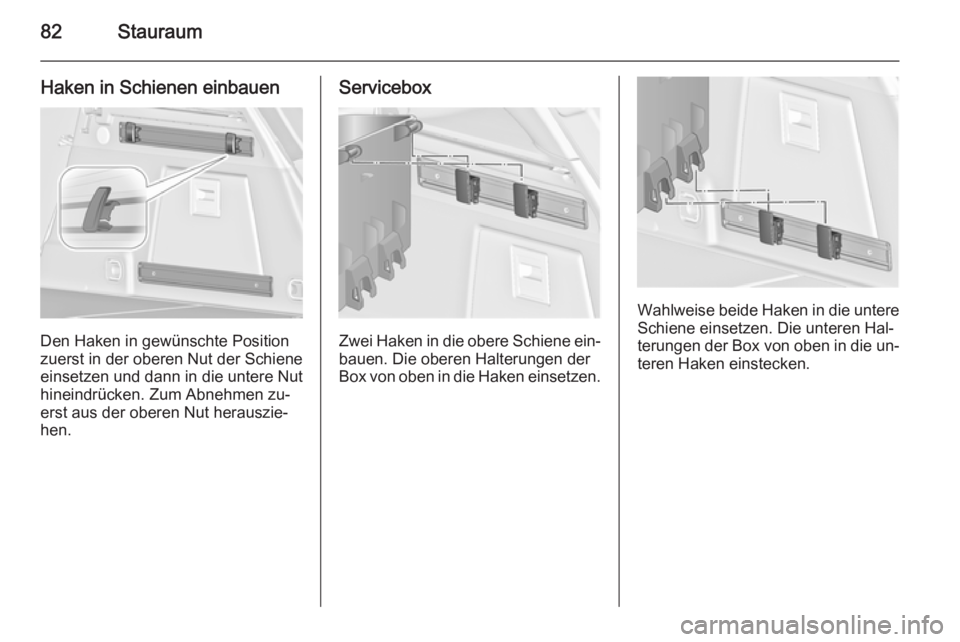

Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.
Servicebox
Zwei Haken in die obere Schiene ein‐ bauen. Die oberen Halterungen der
Box von oben in die Haken einsetzen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren Hal‐
terungen der Box von oben in die un‐
teren Haken einstecken.

Stauraum83

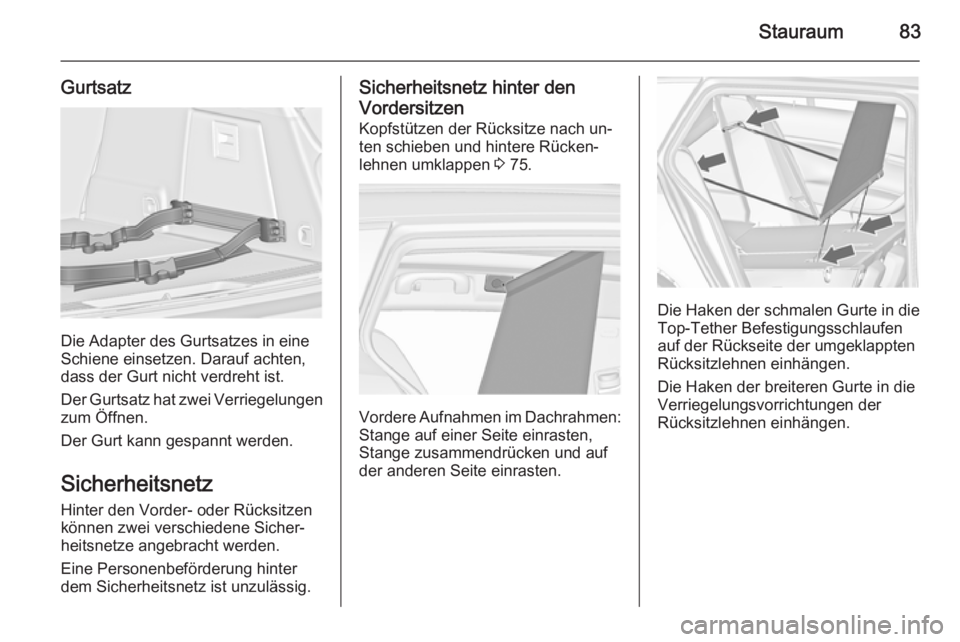

Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.
Sicherheitsnetz
Hinter den Vorder- oder Rücksitzen
können zwei verschiedene Sicher‐
heitsnetze angebracht werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Sicherheitsnetz hinter den
Vordersitzen Kopfstützen der Rücksitze nach un‐ten schieben und hintere Rücken‐
lehnen umklappen 3 75.
Vordere Aufnahmen im Dachrahmen:
Stange auf einer Seite einrasten,
Stange zusammendrücken und auf
der anderen Seite einrasten.
Die Haken der schmalen Gurte in die
Top-Tether Befestigungsschlaufen
auf der Rückseite der umgeklappten
Rücksitzlehnen einhängen.
Die Haken der breiteren Gurte in die
Verriegelungsvorrichtungen der
Rücksitzlehnen einhängen.

84Stauraum

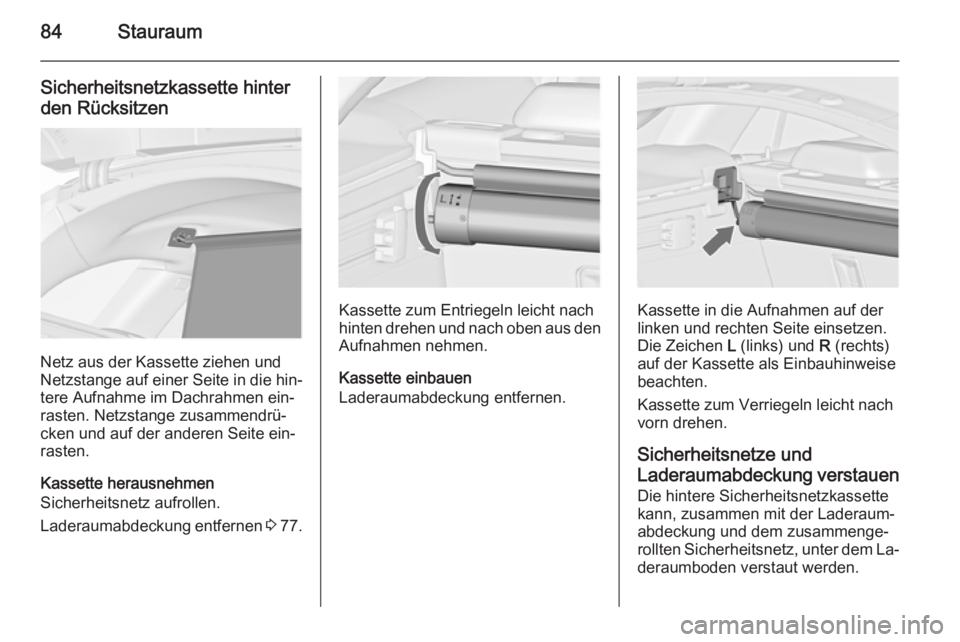

Sicherheitsnetzkassette hinter
den Rücksitzen
Netz aus der Kassette ziehen und
Netzstange auf einer Seite in die hin‐
tere Aufnahme im Dachrahmen ein‐
rasten. Netzstange zusammendrü‐
cken und auf der anderen Seite ein‐
rasten.
Kassette herausnehmen
Sicherheitsnetz aufrollen.
Laderaumabdeckung entfernen 3 77.
Kassette zum Entriegeln leicht nach
hinten drehen und nach oben aus den Aufnahmen nehmen.
Kassette einbauen
Laderaumabdeckung entfernen.Kassette in die Aufnahmen auf der
linken und rechten Seite einsetzen.
Die Zeichen L (links) und R (rechts)
auf der Kassette als Einbauhinweise
beachten.
Kassette zum Verriegeln leicht nach
vorn drehen.
Sicherheitsnetze und Laderaumabdeckung verstauen Die hintere Sicherheitsnetzkassettekann, zusammen mit der Laderaum‐
abdeckung und dem zusammenge‐
rollten Sicherheitsnetz, unter dem La‐ deraumboden verstaut werden.

Stauraum85

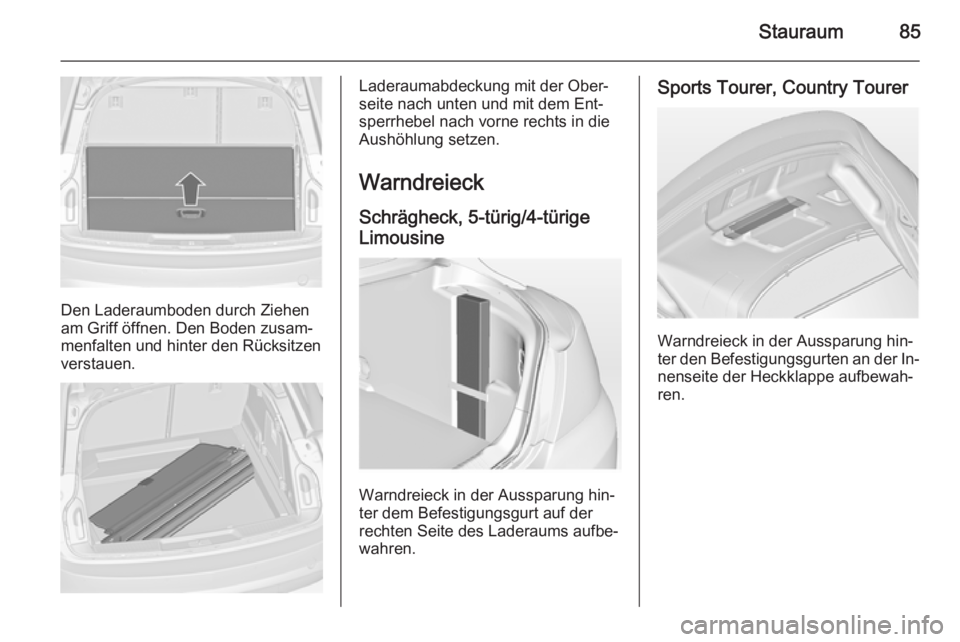

Den Laderaumboden durch Ziehen
am Griff öffnen. Den Boden zusam‐ menfalten und hinter den Rücksitzenverstauen.
Laderaumabdeckung mit der Ober‐
seite nach unten und mit dem Ent‐
sperrhebel nach vorne rechts in die
Aushöhlung setzen.
Warndreieck
Schrägheck, 5-türig/4-türige Limousine
Warndreieck in der Aussparung hin‐
ter dem Befestigungsgurt auf der
rechten Seite des Laderaums aufbe‐
wahren.
Sports Tourer, Country Tourer
Warndreieck in der Aussparung hin‐
ter den Befestigungsgurten an der In‐
nenseite der Heckklappe aufbewah‐
ren.

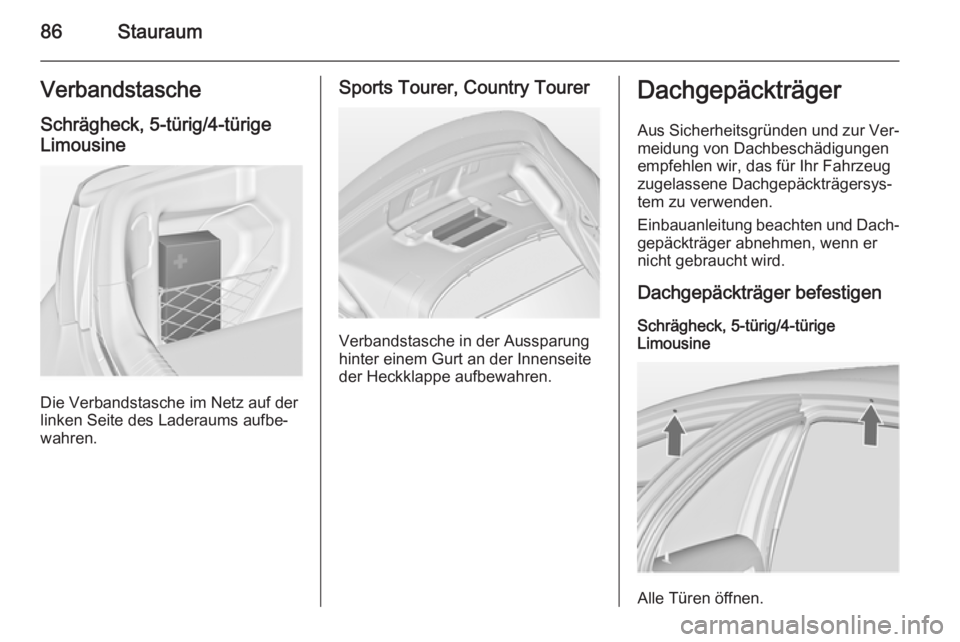

86StauraumVerbandstascheSchrägheck, 5-türig/4-türige
Limousine
Die Verbandstasche im Netz auf der
linken Seite des Laderaums aufbe‐
wahren.
Sports Tourer, Country Tourer
Verbandstasche in der Aussparung
hinter einem Gurt an der Innenseite
der Heckklappe aufbewahren.
Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Schrägheck, 5-türig/4-türige
Limousine
Alle Türen öffnen.

Stauraum87

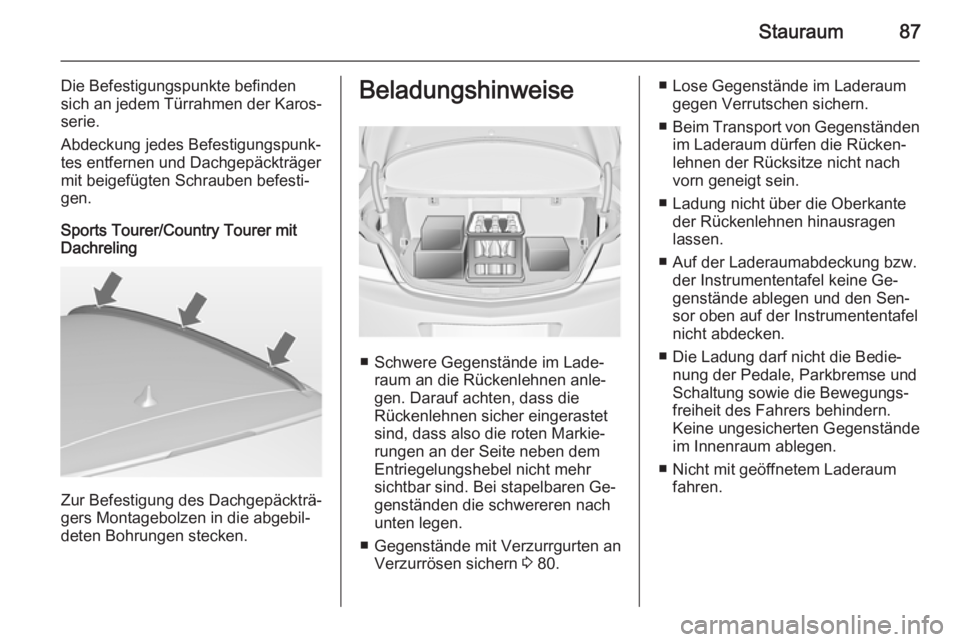

Die Befestigungspunkte befinden
sich an jedem Türrahmen der Karos‐
serie.
Abdeckung jedes Befestigungspunk‐
tes entfernen und Dachgepäckträger
mit beigefügten Schrauben befesti‐ gen.
Sports Tourer/Country Tourer mit
Dachreling
Zur Befestigung des Dachgepäckträ‐
gers Montagebolzen in die abgebil‐
deten Bohrungen stecken.
Beladungshinweise
■ Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
sind, dass also die roten Markie‐
rungen an der Seite neben dem
Entriegelungshebel nicht mehr
sichtbar sind. Bei stapelbaren Ge‐
genständen die schwereren nach
unten legen.
■ Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 80.
■ Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
■ Beim Transport von Gegenständen
im Laderaum dürfen die Rücken‐
lehnen der Rücksitze nicht nach
vorn geneigt sein.
■ Ladung nicht über die Oberkante der Rückenlehnen hinausragen
lassen.
■ Auf der Laderaumabdeckung bzw. der Instrumententafel keine Ge‐
genstände ablegen und den Sen‐
sor oben auf der Instrumententafel
nicht abdecken.
■ Die Ladung darf nicht die Bedie‐ nung der Pedale, Parkbremse undSchaltung sowie die Bewegungs‐freiheit des Fahrers behindern.Keine ungesicherten Gegenstände
im Innenraum ablegen.
■ Nicht mit geöffnetem Laderaum fahren.

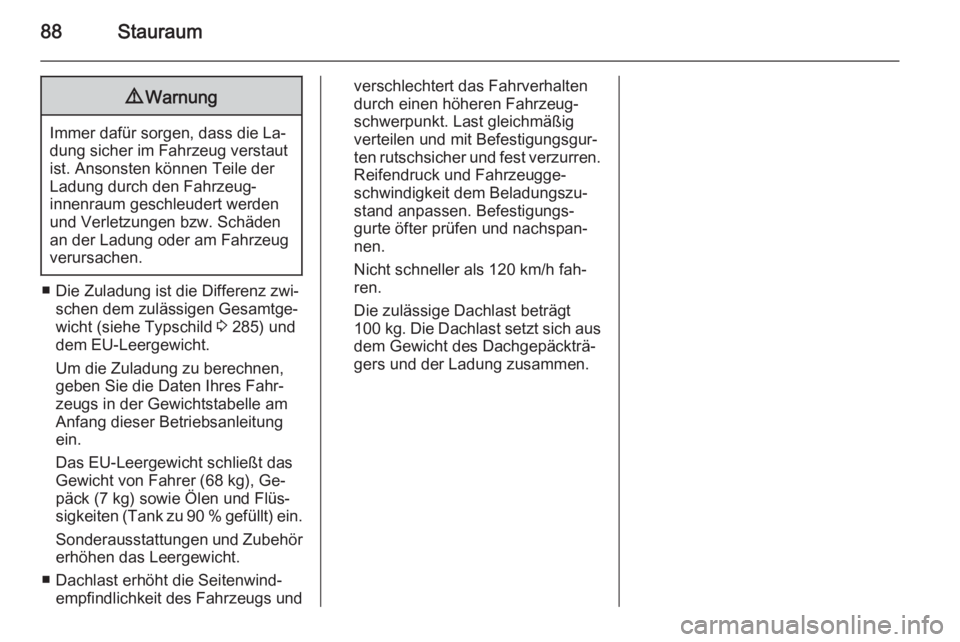

88Stauraum9Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
■ Die Zuladung ist die Differenz zwi‐
schen dem zulässigen Gesamtge‐
wicht (siehe Typschild 3 285) und
dem EU-Leergewicht.
Um die Zuladung zu berechnen,
geben Sie die Daten Ihres Fahr‐
zeugs in der Gewichtstabelle am
Anfang dieser Betriebsanleitung
ein.
Das EU-Leergewicht schließt das
Gewicht von Fahrer (68 kg), Ge‐
päck (7 kg) sowie Ölen und Flüs‐
sigkeiten (Tank zu 90 % gefüllt) ein.
Sonderausstattungen und Zubehör
erhöhen das Leergewicht.
■ Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs und
verschlechtert das Fahrverhalten
durch einen höheren Fahrzeug‐
schwerpunkt. Last gleichmäßig
verteilen und mit Befestigungsgur‐
ten rutschsicher und fest verzurren. Reifendruck und Fahrzeugge‐
schwindigkeit dem Beladungszu‐
stand anpassen. Befestigungs‐
gurte öfter prüfen und nachspan‐
nen.
Nicht schneller als 120 km/h fah‐
ren.
Die zulässige Dachlast beträgt
100 kg . Die Dachlast setzt sich aus
dem Gewicht des Dachgepäckträ‐
gers und der Ladung zusammen.
