OPEL INSIGNIA BREAK 2017.75 Manuel d'utilisation (in French)

Conduite et utilisation249Du carburant diesel de qualité arcti‐
que peut être utilisé pour des tempé‐
ratures extrêmement froides inférieu‐
res à -20° C. L'utilisation de cette
qualité de carburant par temps chaud
ou pour des climats chauds n'est pas recommandée et peut faire caler le
moteur, rendre le démarrage difficile
ou endommager le circuit d'injection
du carburant.
Faire le plein9 Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de
combustion.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se
dégage dans le véhicule, faire
immédiatement remédier au
problème par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Ouvrir la trappe à carburant en la poussant.

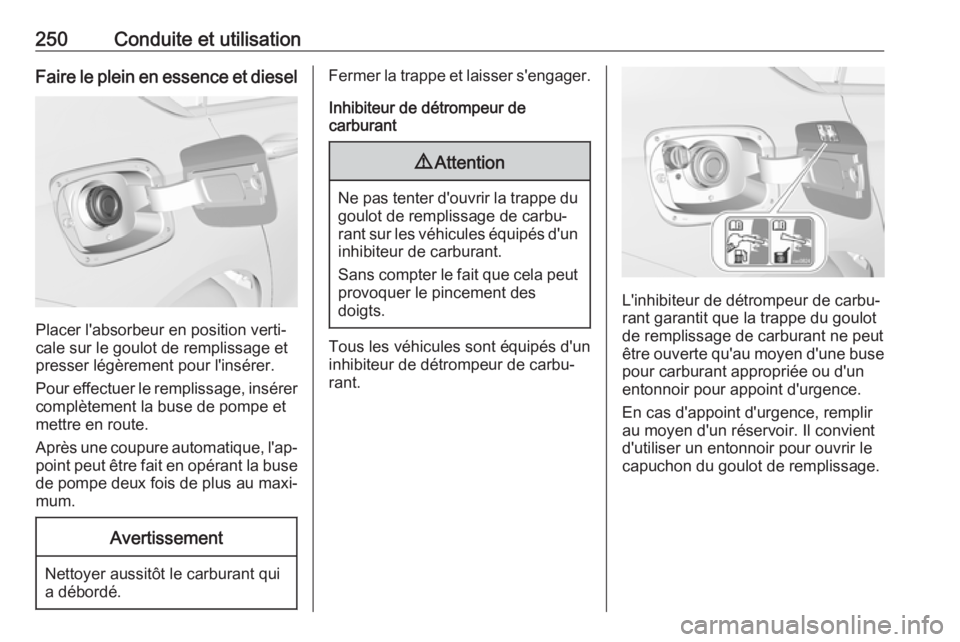

250Conduite et utilisationFaire le plein en essence et diesel
Placer l'absorbeur en position verti‐
cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après une coupure automatique, l'ap‐
point peut être fait en opérant la buse
de pompe deux fois de plus au maxi‐
mum.
Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Fermer la trappe et laisser s'engager.
Inhibiteur de détrompeur de
carburant9 Attention
Ne pas tenter d'ouvrir la trappe du
goulot de remplissage de carbu‐
rant sur les véhicules équipés d'un
inhibiteur de carburant.
Sans compter le fait que cela peut
provoquer le pincement des
doigts.
Tous les véhicules sont équipés d'un
inhibiteur de détrompeur de carbu‐
rant.
L'inhibiteur de détrompeur de carbu‐
rant garantit que la trappe du goulot de remplissage de carburant ne peut
être ouverte qu'au moyen d'une buse pour carburant appropriée ou d'unentonnoir pour appoint d'urgence.
En cas d'appoint d'urgence, remplir
au moyen d'un réservoir. Il convient
d'utiliser un entonnoir pour ouvrir le capuchon du goulot de remplissage.

Conduite et utilisation251
L'entonnoir est rangé dans le coffre.
Placer l'entonnoir en position verti‐ cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant.
Après le remplissage, ranger l'enton‐
noir dans le coffre.
Consommation de
carburant - Émissions de CO 2
La consommation de carburant
(combinée) du modèle Opel Insignia
se situe dans une plage de 8,7 à
4,0 l/100 km
En fonction du pays, la consomma‐
tion de carburant est indiquée en km/ l.
Les émissions de CO 2 (cycle
combiné) se situent dans une plage
de 199 à 105 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO 2 se
rapportent au modèle de base euro‐
péen muni de l'équipement de série.Les données de la consommation en
carburant et des émissions CO 2 sont
déterminées selon la directive R (EC)
N° 715/2007 (la version respective‐
ment applicable) en prenant en
compte le poids du véhicule en condi‐ tion de fonctionnement, comme
spécifié par la directive.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐
mation d'un véhicule en particulier. La présence d'équipements optionnels
peut entraîner des chiffres de
consommation et d'émissions de
CO 2 supérieurs à ceux transmis. La
consommation de carburant dépend
dans une large mesure du style de
conduite ainsi que des conditions
routières et du trafic.

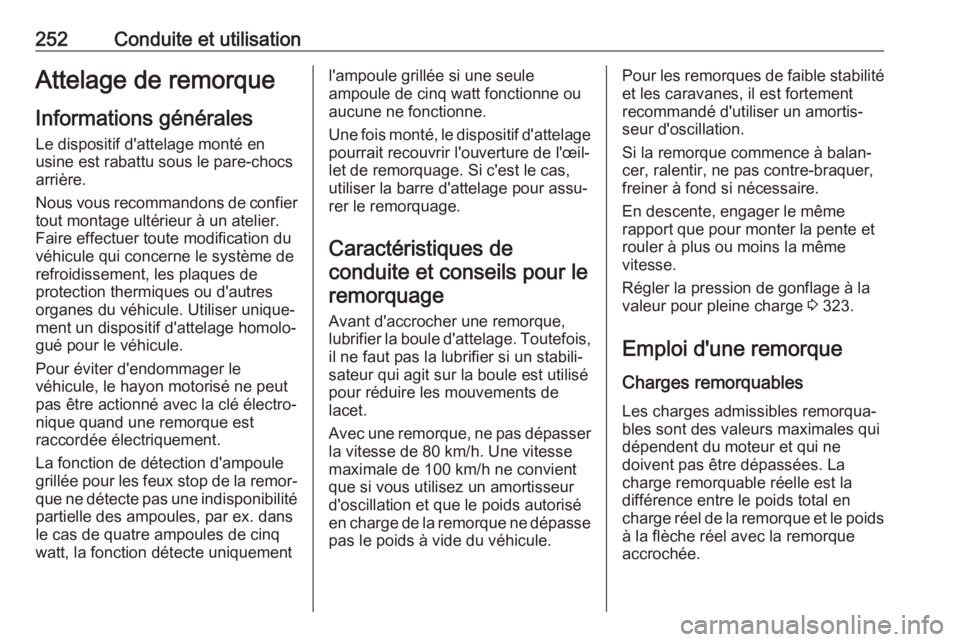

252Conduite et utilisationAttelage de remorque
Informations générales
Le dispositif d'attelage monté en
usine est rabattu sous le pare-chocs
arrière.
Nous vous recommandons de confier
tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de
protection thermiques ou d'autres
organes du véhicule. Utiliser unique‐ ment un dispositif d'attelage homolo‐
gué pour le véhicule.
Pour éviter d'endommager le
véhicule, le hayon motorisé ne peut
pas être actionné avec la clé électro‐
nique quand une remorque est
raccordée électriquement.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐ que ne détecte pas une indisponibilitépartielle des ampoules, par ex. dans
le cas de quatre ampoules de cinq
watt, la fonction détecte uniquementl'ampoule grillée si une seule
ampoule de cinq watt fonctionne ou
aucune ne fonctionne.
Une fois monté, le dispositif d'attelage pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas, utiliser la barre d'attelage pour assu‐
rer le remorquage.
Caractéristiques de
conduite et conseils pour le remorquage
Avant d'accrocher une remorque,
lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabili‐
sateur qui agit sur la boule est utilisé
pour réduire les mouvements de
lacet.
Avec une remorque, ne pas dépasser la vitesse de 80 km/h. Une vitessemaximale de 100 km/h ne convient
que si vous utilisez un amortisseur
d'oscillation et que le poids autorisé
en charge de la remorque ne dépasse
pas le poids à vide du véhicule.Pour les remorques de faible stabilité et les caravanes, il est fortement
recommandé d'utiliser un amortis‐
seur d'oscillation.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même
rapport que pour monter la pente et
rouler à plus ou moins la même
vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 323.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐ bles sont des valeurs maximales qui
dépendent du moteur et qui ne
doivent pas être dépassées. La
charge remorquable réelle est la
différence entre le poids total en
charge réel de la remorque et le poids à la flèche réel avec la remorque
accrochée.

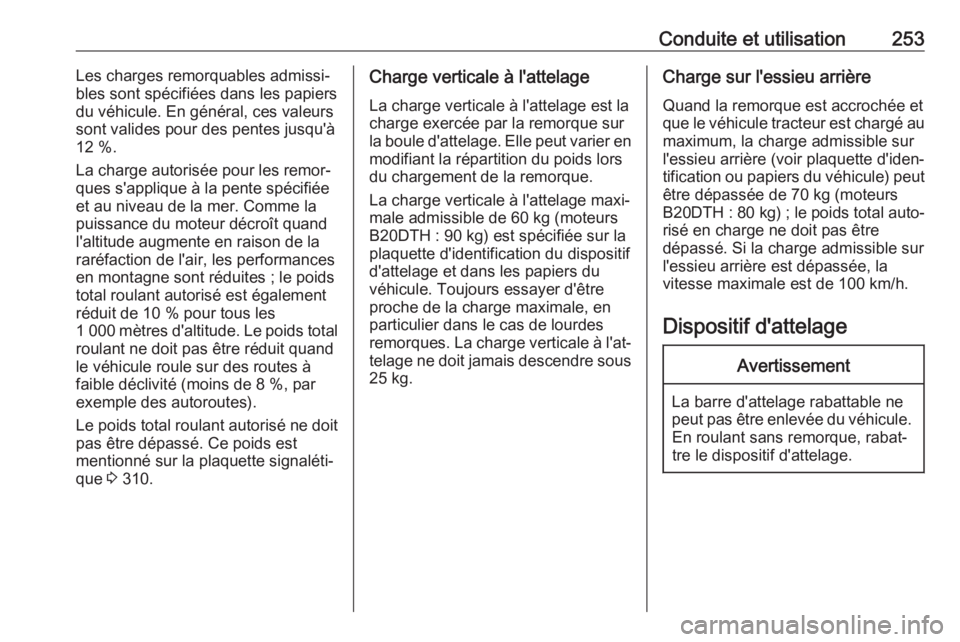

Conduite et utilisation253Les charges remorquables admissi‐bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 %.
La charge autorisée pour les remor‐
ques s'applique à la pente spécifiée
et au niveau de la mer. Comme la
puissance du moteur décroît quand
l'altitude augmente en raison de la
raréfaction de l'air, les performances
en montagne sont réduites ; le poids
total roulant autorisé est également
réduit de 10 % pour tous les
1 000 mètres d'altitude. Le poids total
roulant ne doit pas être réduit quand
le véhicule roule sur des routes à faible déclivité (moins de 8 %, par
exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est
mentionné sur la plaquette signaléti‐
que 3 310.Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible de 60 kg (moteurs
B20DTH : 90 kg) est spécifiée sur la
plaquette d'identification du dispositif
d'attelage et dans les papiers du
véhicule. Toujours essayer d'être
proche de la charge maximale, en
particulier dans le cas de lourdes
remorques. La charge verticale à l'at‐
telage ne doit jamais descendre sous
25 kg.Charge sur l'essieu arrière
Quand la remorque est accrochée etque le véhicule tracteur est chargé au
maximum, la charge admissible sur
l'essieu arrière (voir plaquette d'iden‐
tification ou papiers du véhicule) peut être dépassée de 70 kg (moteurs
B20DTH : 80 kg ) ; le poids total auto‐
risé en charge ne doit pas être
dépassé. Si la charge admissible sur
l'essieu arrière est dépassée, la
vitesse maximale est de 100 km/h.
Dispositif d'attelageAvertissement
La barre d'attelage rabattable ne
peut pas être enlevée du véhicule. En roulant sans remorque, rabat‐
tre le dispositif d'attelage.

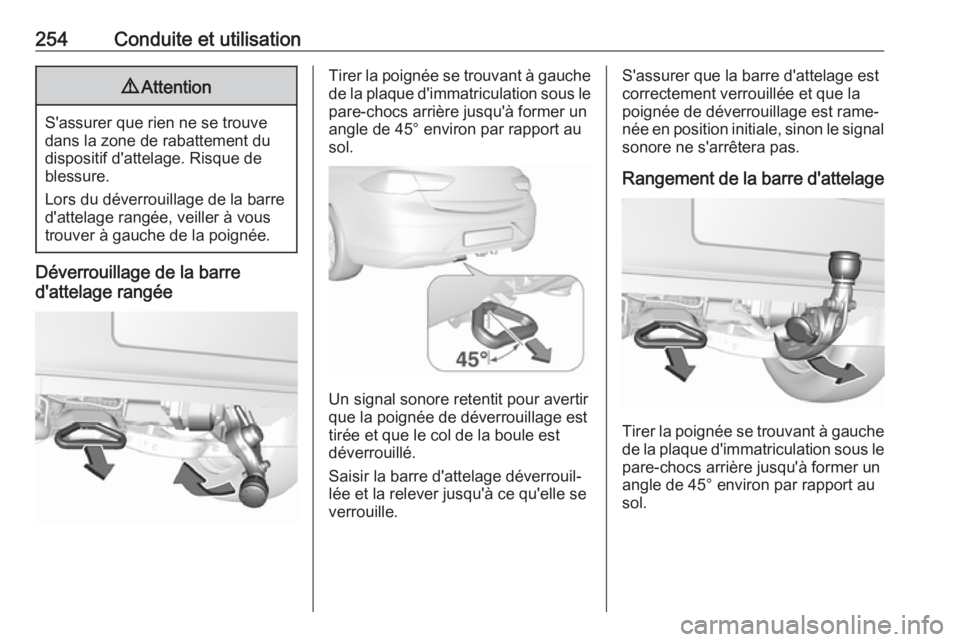

254Conduite et utilisation9Attention
S'assurer que rien ne se trouve
dans la zone de rabattement du
dispositif d'attelage. Risque de
blessure.
Lors du déverrouillage de la barre d'attelage rangée, veiller à vous
trouver à gauche de la poignée.
Déverrouillage de la barre
d'attelage rangée
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est
déverrouillé.
Saisir la barre d'attelage déverrouil‐
lée et la relever jusqu'à ce qu'elle se
verrouille.
S'assurer que la barre d'attelage est
correctement verrouillée et que la
poignée de déverrouillage est rame‐
née en position initiale, sinon le signal
sonore ne s'arrêtera pas.
Rangement de la barre d'attelage
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.

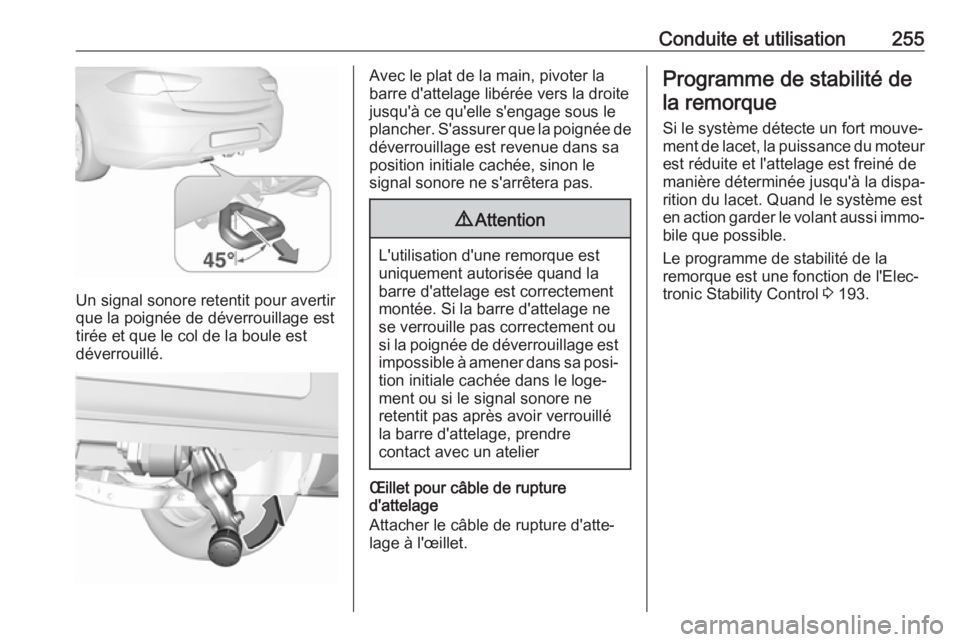

Conduite et utilisation255
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est
déverrouillé.
Avec le plat de la main, pivoter la
barre d'attelage libérée vers la droite
jusqu'à ce qu'elle s'engage sous le
plancher. S'assurer que la poignée de déverrouillage est revenue dans saposition initiale cachée, sinon le
signal sonore ne s'arrêtera pas.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage ne
se verrouille pas correctement ou
si la poignée de déverrouillage est impossible à amener dans sa posi‐
tion initiale cachée dans le loge‐
ment ou si le signal sonore ne
retentit pas après avoir verrouillé
la barre d'attelage, prendre
contact avec un atelier
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Programme de stabilité de
la remorque
Si le système détecte un fort mouve‐ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action garder le volant aussi immo‐
bile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 193.

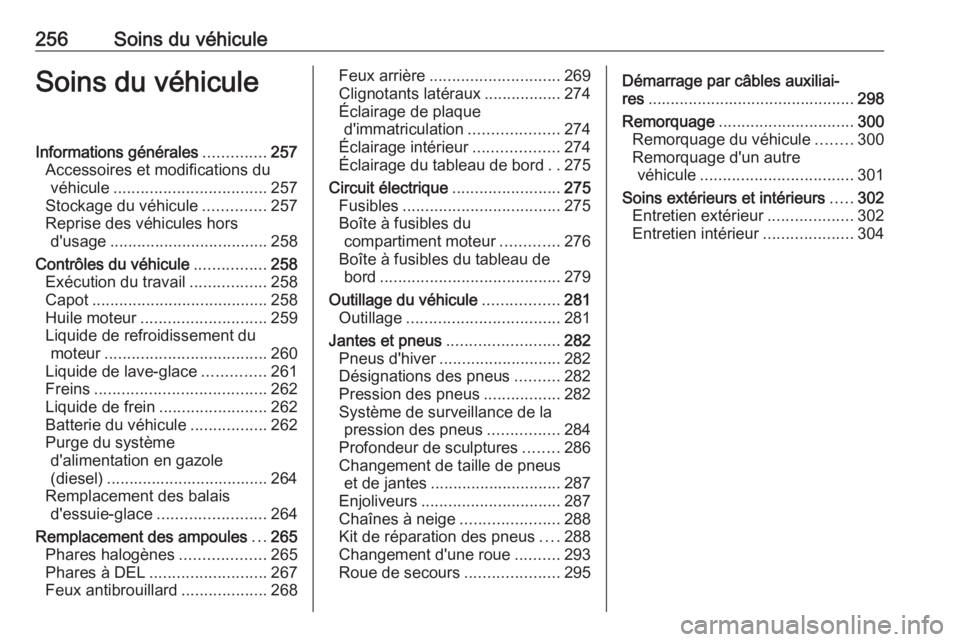

256Soins du véhiculeSoins du véhiculeInformations générales..............257
Accessoires et modifications du véhicule .................................. 257
Stockage du véhicule ..............257
Reprise des véhicules hors d'usage ................................... 258
Contrôles du véhicule ................258
Exécution du travail .................258
Capot ....................................... 258
Huile moteur ............................ 259
Liquide de refroidissement du moteur .................................... 260
Liquide de lave-glace ..............261
Freins ...................................... 262
Liquide de frein ........................262
Batterie du véhicule .................262
Purge du système d'alimentation en gazole
(diesel) .................................... 264
Remplacement des balais d'essuie-glace ........................ 264
Remplacement des ampoules ...265
Phares halogènes ...................265
Phares à DEL .......................... 267
Feux antibrouillard ...................268Feux arrière ............................. 269
Clignotants latéraux .................274
Éclairage de plaque d'immatriculation ....................274
Éclairage intérieur ...................274
Éclairage du tableau de bord ..275
Circuit électrique ........................275
Fusibles ................................... 275
Boîte à fusibles du compartiment moteur .............276
Boîte à fusibles du tableau de bord ........................................ 279
Outillage du véhicule .................281
Outillage .................................. 281
Jantes et pneus ......................... 282
Pneus d'hiver ........................... 282
Désignations des pneus ..........282
Pression des pneus .................282
Système de surveillance de la pression des pneus ................284
Profondeur de sculptures ........286
Changement de taille de pneus et de jantes ............................. 287
Enjoliveurs ............................... 287
Chaînes à neige ......................288
Kit de réparation des pneus ....288
Changement d'une roue ..........293
Roue de secours .....................295Démarrage par câbles auxiliai‐
res .............................................. 298
Remorquage .............................. 300
Remorquage du véhicule ........300
Remorquage d'un autre véhicule .................................. 301
Soins extérieurs et intérieurs .....302
Entretien extérieur ...................302
Entretien intérieur ....................304

Soins du véhicule257Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même si un
agrément officiel ou autre devait
exister, et nous ne pouvons pas non
plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur la consommation de
carburant, les émissions de CO 2 et
les autres émissions du véhicule, ce
qui peut rendre le véhicule nonconforme à son homologation
d'usage, ce qui a un impact sur la vali‐ dité de l'enregistrement du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel etanticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).

258Soins du véhiculeRemise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus. ● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
