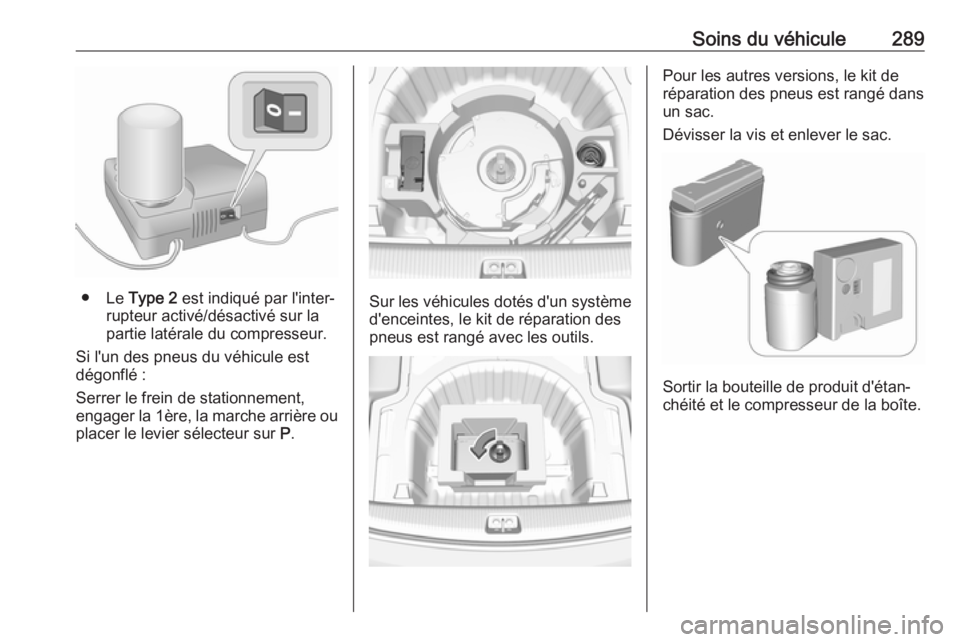

Soins du véhicule289
● Le Type 2 est indiqué par l'inter‐
rupteur activé/désactivé sur la
partie latérale du compresseur.
Si l'un des pneus du véhicule est
dégonflé :
Serrer le frein de stationnement,
engager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.Sur les véhicules dotés d'un système
d'enceintes, le kit de réparation des
pneus est rangé avec les outils.
Pour les autres versions, le kit de
réparation des pneus est rangé dans
un sac.
Dévisser la vis et enlever le sac.
Sortir la bouteille de produit d'étan‐
chéité et le compresseur de la boîte.

290Soins du véhicule
1.Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
2. Type 1 : visser le flexible d'air du
compresseur au raccord de la
bouteille de produit d'étanchéité
et positionner cette dernière dans
le dispositif de retenue du
compresseur.
Type 2 : retirer le bouchon à vis du
compresseur et de la bouteille de
produit d'étanchéité. Visser la
bouteille sur le compresseur sans retirer le papier d'aluminium de la
bouteille.
3. Placer le compresseur près du pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
4. Dévisser le capuchon de valve de
la roue défectueuse.
5. Type 1 : visser le flexible de
remplissage sur la valve de pneu.
Type 2 : enlever le capuchon de
protection de la valve de pneu et
visser le flexible de remplissage

Soins du véhicule291sur la valve de pneu. La valve de
décompression doit être fermée
(tourner dans le sens horaire).
6. Le commutateur du compresseur doit être placé sur J.
7. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
8. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
9. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
10. Le produit d'étanchéité a été complètement pompé dans le
pneu. Puis, le pneu est gonflé à
l'air.
11. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes . Pression de gonflage
3 323. Quand la pression
correcte est atteinte, éteindre le
compresseur.
Ne pas faire fonctionner le
compresseur pendant plus de
10 minutes.
Type 1 : si la pression de pneu
n'est pas atteinte dans les
10 minutes, démonter le kit de
réparation des pneus. Avancer ou reculer le véhicule d'un tour de
roue. Brancher à nouveau le kit de
réparation de pneus et poursuivre la procédure de remplissage
pendant 10 minutes. Vérifier denouveau la pression des pneus.
Si la pression de gonflage
prescrite n'est toujours pas
atteinte, c'est que le pneu est trop fortement endommagé. Prendre
contact avec un atelier.
Si la pression des pneus est
atteinte dans les 10 minutes,
régler à la pression de pneus
prescrite en utilisant le compres‐
seur pour augmenter ou réduire
grâce au bouton au-dessus de
l'indicateur de pression.
Type 2 : démonter le kit de répa‐
ration des pneus et conduire
immédiatement sur une distance
allant jusqu'à 10 km, mais
pendant une durée inférieure à

292Soins du véhicule10 minutes. Vérifier de nouveau lapression des pneus. Si la pressiondes pneus n'est pas atteinte,
brancher à nouveau le kit de répa‐ ration de pneus et poursuivre la
procédure de remplissage
pendant 10 minutes. Si la pres‐
sion de gonflage prescrite n'est
toujours pas atteinte, c'est que le
pneu est trop fortement endom‐
magé. Prendre contact avec un
atelier.
Si la pression est atteinte, régler à
la pression de pneus prescrite en
utilisant le compresseur pour
augmenter ou réduire en ouvrant
la valve de décompression du
flexible de gonflage (tourner dans
le sens antihoraire).
12. Détacher le kit de réparation des pneus.
Type 1 : pousser le loquet pour
enlever la bouteille de produit
d'étanchéité de son support.
Visser le flexible de gonflage de
pneu à l'orifice libre de la bouteille
de produit d'étanchéité. Ceci
empêche que le produit d'étan‐
chéité ne s'échappe pas.Type 2 : la bouteille de produit
d'étanchéité ne peut pas être
séparée du compresseur. Faire
remplacer la bouteille de produit
d'étanchéité en atelier.
13. Ranger le kit de réparation des pneus dans le coffre.
14. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
15. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
16. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. Visser le
flexible de gonflage du compres‐
seur directement sur la valve du
pneu.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est descendue au-dessous de
1,3 bar, il ne faut plus utiliser le
véhicule. Prendre contact avec un atelier.
17. Ranger le kit de réparation des pneus dans la boîte.
18. Fixer la boîte grâce à la vis.

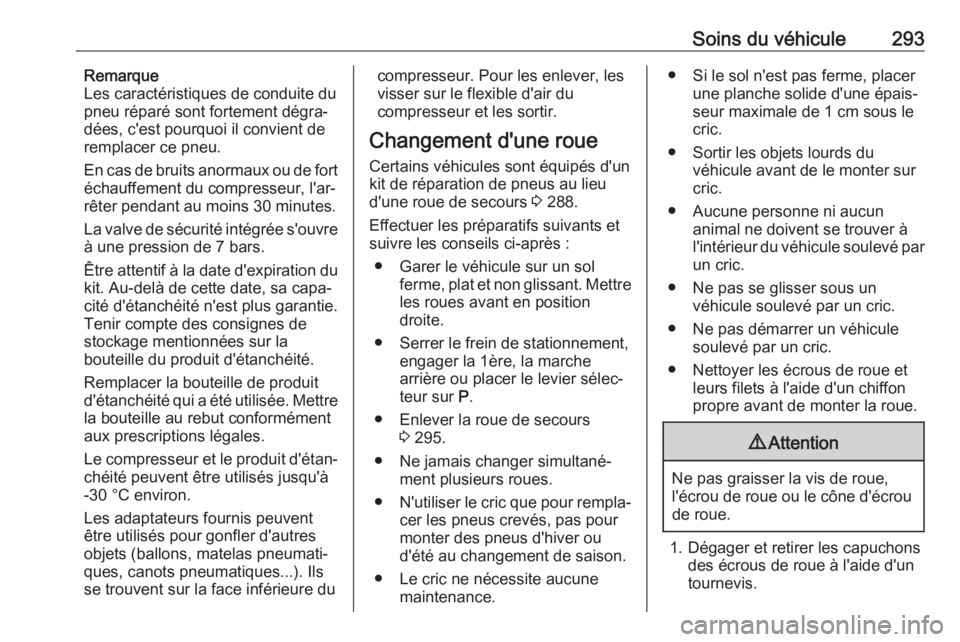

Soins du véhicule293Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La valve de sécurité intégrée s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre
la bouteille au rebut conformément
aux prescriptions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
-30 °C environ.
Les adaptateurs fournis peuvent être utilisés pour gonfler d'autres
objets (ballons, matelas pneumati‐
ques, canots pneumatiques...). Ils
se trouvent sur la face inférieure ducompresseur. Pour les enlever, les visser sur le flexible d'air du
compresseur et les sortir.
Changement d'une roue
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 288.
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Enlever la roue de secours 3 295.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Nettoyer les écrous de roue et leurs filets à l'aide d'un chiffon
propre avant de monter la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Dégager et retirer les capuchons des écrous de roue à l'aide d'un
tournevis.

294Soins du véhiculeRoues en acier avec enjoliveur :
Sortir l'enjoliveur.
Roues en alliage léger : Dégager
et retirer les capuchons des
écrous de roue à l'aide d'un tour‐
nevis. Afin de protéger la jante,
placer un chiffon entre le tourne‐
vis et la roue.
2. Déplier la clé de roue et la placer de sorte qu'elle soit bien position‐née et dévisser chaque écrou de
roue d'un demi-tour.
Il se peut que les roues soient
protégées par des écrous de
blocage. Pour desserrer ces
écrous spécifiques, commencer
par placer l'adaptateur pour
écrous de blocage de roue sur la
tête de l'écrou avant de poser la
clé de roue. L'adaptateur se
trouve dans la boîte à gants.
3. Vérifier que le cric est bien posi‐ tionné sous le point de levage
adéquat.
4. Régler le cric à la hauteur néces‐ saire. Le positionner juste au-
dessous du point de levage de
manière telle qu'il ne puisse pas
glisser.

Soins du véhicule295Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les écrous de roue.
6. Changer la roue. Roue de secours 3 295.
7. Visser les écrous de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque écrou en quinconce. Le
couple de serrage est de
125 Nm.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avant
de l'installer.
Placer les capuchons des écrous
de roue.
11. Poser le couvercle du point de levage par cric.12.Ranger et fixer la roue remplacée
3 295, l'outillage du véhicule
3 281 et l'adaptateur pour écrous
de blocage de roues 3 74.
13. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.
Point de levage sur un pont
élévateur
Positionner le bras arrière du pont
élévateur au niveau du soubasse‐
ment.
Positionner le bras avant du pont
élévateur au niveau du soubasse‐
ment.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu d'une roue de secours.
En cas de pose d'une roue de secours
différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si

296Soins du véhiculeaucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou
conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
La roue de secours se trouve dans le
coffre, sous le recouvrement de plan‐ cher.
Pour la retirer : 1. Ouvrir le recouvrement de plan‐ cher.
2. La roue de secours est fixée avec
un écrou papillon. Tourner l'écrou
papillon dans le sens antihoraire
et enlever la roue de secours.
Une boîte à outils pour le véhicule
se trouve sous la roue de secours.
3. Si, après le changement de roue, aucune roue n'est placée dans la
niche de roue de secours, fixer la boîte à outils en vissant l'écrou
papillon et en fermant le recou‐
vrement de plancher.
4. Après un retour à une roue de très
normal, placé la roue de secours
extérieurs vers le haut dans le
puits et fixer avec l'écrou à ailet‐
tes.Ranger la roue de taille normale
remplacée dans la niche de roue
de secours
Fixer la roue de taille normale endom‐
magée orientée vers le haut avec
l'écrou papillon dans la niche de roue
de secours, après avoir posé un
boulon avec une tige plus longue sur
la tige filetée. Le boulon avec une tige
plus longue se trouve dans l'outillage du véhicule 3 281 . Pour fixer la roue :
1.Serrer le boulon sur la tige filetée.
2. Ranger la roue endommagée, extérieur vers le haut, dans la
niche de roue de secours et fixer

Soins du véhicule297en vissant l'écrou papillon dans lesens horaire sur le boulon avec
une tige plus longue.9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger la roue, le cric et les outils dans le compartiment de
rangement à cet effet et les arri‐ mer correctement.
Roue de dépannage temporaire
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un
autre véhicule, monter la roue de
secours temporaire à l'avant et la
roue pleine à l'arrière.
Chaînes à neige 3 288.
Roue de secours avec pneu à sens de roulement imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable au
symbole (par exemple une flèche)
placé sur le flanc du pneu.En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer le
pneu défectueux dès que
possible et le poser à la place de la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.

298Soins du véhiculeDémarrage par câblesauxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne peut pas être trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de
bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie du
véhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
