OPEL INSIGNIA BREAK 2020 Instruktionsbok

Körning och hantering189Radarenheten är monterad bakom
kylargrillen eller under märkesemble‐
met.9 Varning
Radarenheten riktas in noggrant i
produktionen. Använd därför inte systemet vid en frontalkrock. Den
främre stötfångaren kan se ut att
vara intakt, men sensorn bakom
denna kan vara felriktad och
reagera felaktigt. Vänd dig till en
verkstad för att få radarenhetens
position kontrollerad och justerad
efter en olycka.
Inställningar
Ett bilmeddelande och ett varnings‐
ljud påminner föraren att köra iväg när
den adaptiva farthållaren håller bilen
stillastående. Den här funktionen som
heter Fri körning upplysning kan
aktiveras och inaktiveras under
Personliga inställningar på infodisp‐
layen.
Personliga inställningar 3 121.
Störning
Om den adaptiva farthållaren inte
fungerar på grund av tillfälliga
problem (t.ex. blockerad av is, över‐
hettade bromsar eller vid körning med
låg hastighet) eller om det är ett
permanent systemfel visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 120.
Kollisionsvarning
Kollisionsvarningen är en del av det
främre kollisionssystemet 3 121 . Den
kan bidra till att undvika eller minska
skadorna vid frontalkollisioner.
Ett framförvarande fordon indikeras
av kontrollampan A.
Dessutom visas kollisionsvarningens
status på sidan Förarassistans i förar‐
informationscentralen 3 110.
Om bilen är utrustad med en konven‐ tionell farthållare använder kollisions‐
varningen den främre kameran i vind‐
rutan för att upptäcka ett framförva‐
rande fordon i din fil.Om bilen är utrustad med en adaptiv
farthållare använder kollisionsvar‐
ningssystemet radarsensorn och den
främre kameran för att upptäcka ett
framförvarande fordon i din fil.
Kollisionsvarningen med frontkamera upptäcker fordon upp till avstånd på
ca 60 m och fungerar automatiskt i
alla hastigheter över gånghastighet.
Kollisionsvarningen med radarsensor
upptäcker fordon upp till avstånd på
ca 150 m och fungerar automatiskt i
alla hastigheter över gånghastighet.
Inkoppling En förutsättning är att kollisionsvar‐
ningen inte är inaktiverad i menyn
Personliga inställningar 3 121.
Larma föraren
Kontrollampan som indikerar framför‐ varande fordon A lyser grönt i instru‐
mentgruppen när systemet har
upptäckt ett fordon i den egna filen.
På bilar med head-up-display projice‐
ras A på vindrutan.

190Körning och hanteringKontrollampan A ändras till gult när
avståndet till ett framförvarande
fordon i rörelse blir för litet.Se upp
Denna kontrollampas färger över‐
ensstämmer inte med lokala trafik‐ lagar om avstånd framåt. Föraren
har alltid det fulla ansvaret för att
hålla ett säkert avstånd framåt
beroende i enlighet med trafikreg‐
ler, rådande väder och de aktuella
vägförhållandena etc.
När tiden till en potentiell kollision
med en framförvarande bil blir för kort och en kollision är hotande kommer
informationsvarningssymbolen upp i
förarinformationscentralen och
föraren informeras av ett blinkande
rött streck eller en symbol på head-
up-displayen som projiceras på vind‐
rutan i förarens synfält.
Samtidigt avges en varningston.
Trampa ner bromspedalen och styr
bilen om situationen kräver detta.
Indikering på sidan Förarassistans
Symbolen för ett framförvarande
fordon är grå när fordonet upptäcks
av systemet.
Symbolen blir gul när avståndet blir
för litet.
Symbolen blir röd om en kollision är
nära förestående.
Ställa in varningens känslighet
Tryck på K för att ställa in varningens
känslighet på kort, medellång eller
lång.

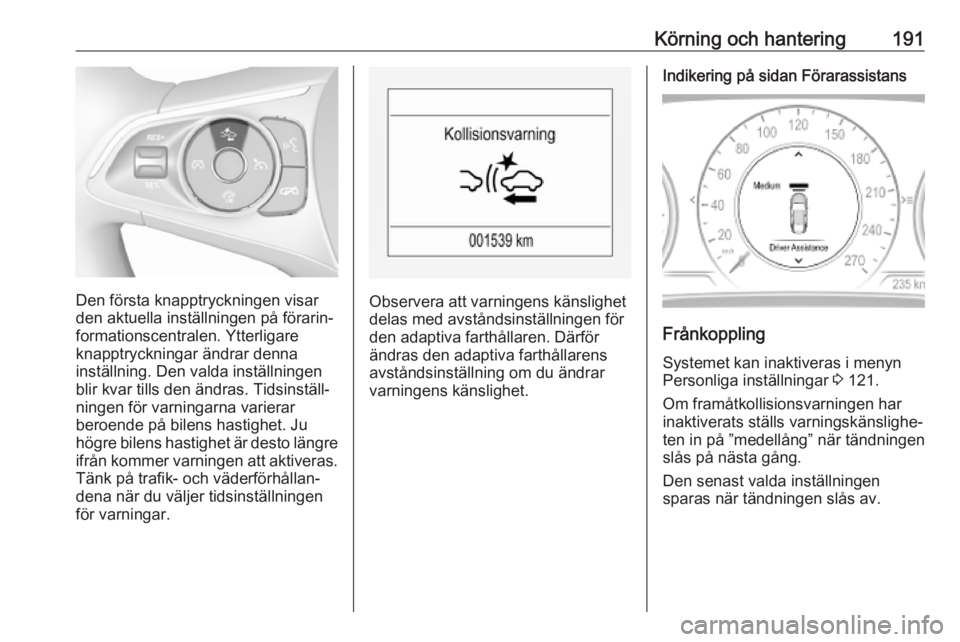

Körning och hantering191
Den första knapptryckningen visar
den aktuella inställningen på förarin‐
formationscentralen. Ytterligare
knapptryckningar ändrar denna
inställning. Den valda inställningen
blir kvar tills den ändras. Tidsinställ‐
ningen för varningarna varierar
beroende på bilens hastighet. Ju
högre bilens hastighet är desto längre
ifrån kommer varningen att aktiveras. Tänk på trafik- och väderförhållan‐
dena när du väljer tidsinställningen
för varningar.Observera att varningens känslighet
delas med avståndsinställningen för
den adaptiva farthållaren. Därför
ändras den adaptiva farthållarens
avståndsinställning om du ändrar
varningens känslighet.
Indikering på sidan Förarassistans
Frånkoppling
Systemet kan inaktiveras i menyn
Personliga inställningar 3 121.
Om framåtkollisionsvarningen har
inaktiverats ställs varningskänslighe‐
ten in på ”medellång” när tändningen
slås på nästa gång.
Den senast valda inställningen
sparas när tändningen slås av.

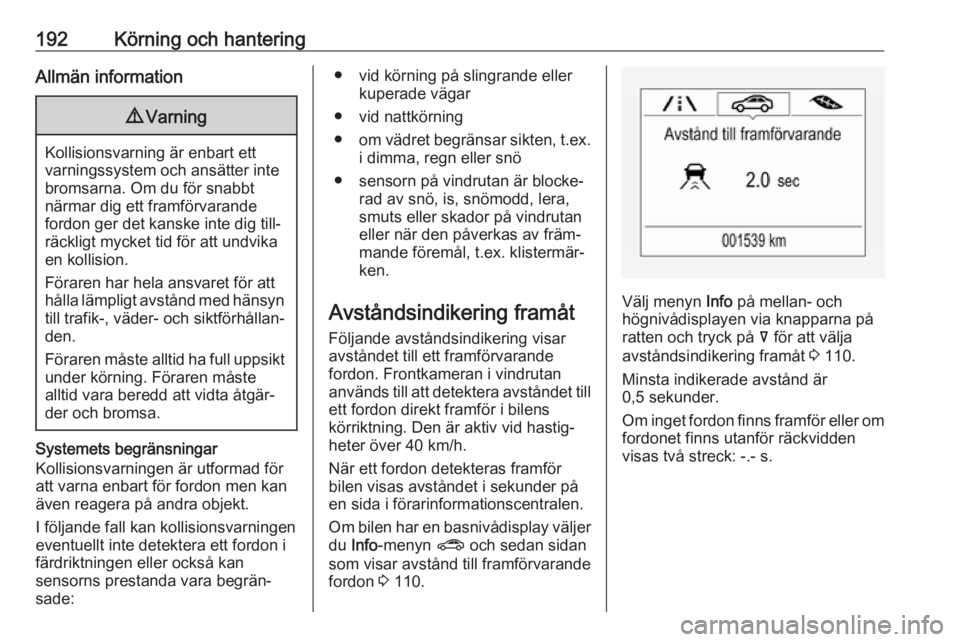

192Körning och hanteringAllmän information9Varning
Kollisionsvarning är enbart ett
varningssystem och ansätter inte
bromsarna. Om du för snabbt
närmar dig ett framförvarande
fordon ger det kanske inte dig till‐
räckligt mycket tid för att undvika
en kollision.
Föraren har hela ansvaret för att
hålla lämpligt avstånd med hänsyn till trafik-, väder- och siktförhållan‐
den.
Föraren måste alltid ha full uppsikt
under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och bromsa.
Systemets begränsningar
Kollisionsvarningen är utformad för
att varna enbart för fordon men kan
även reagera på andra objekt.
I följande fall kan kollisionsvarningen
eventuellt inte detektera ett fordon i
färdriktningen eller också kan
sensorns prestanda vara begrän‐
sade:
● vid körning på slingrande eller kuperade vägar
● vid nattkörning
● om vädret begränsar sikten, t.ex.
i dimma, regn eller snö
● sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐ ken.
Avståndsindikering framåt
Följande avståndsindikering visar
avståndet till ett framförvarande
fordon. Frontkameran i vindrutan
används till att detektera avståndet till ett fordon direkt framför i bilens
körriktning. Den är aktiv vid hastig‐
heter över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på
en sida i förarinformationscentralen.
Om bilen har en basnivådisplay väljer
du Info -menyn ? och sedan sidan
som visar avstånd till framförvarande fordon 3 110.
Välj menyn Info på mellan- och
högnivådisplayen via knapparna på ratten och tryck på å för att välja
avståndsindikering framåt 3 110.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.

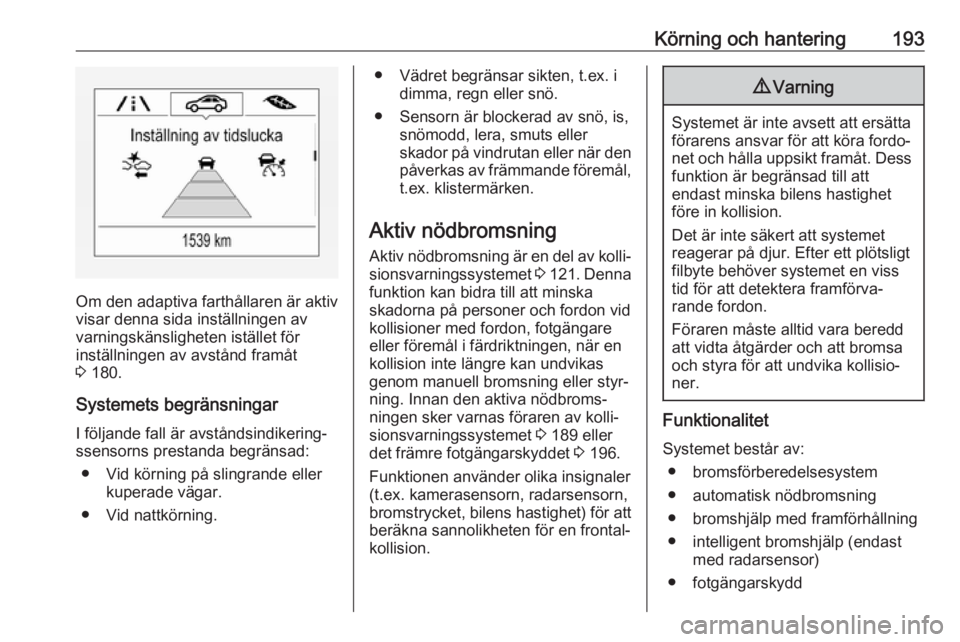

Körning och hantering193
Om den adaptiva farthållaren är aktivvisar denna sida inställningen av
varningskänsligheten istället för
inställningen av avstånd framåt
3 180.
Systemets begränsningar
I följande fall är avståndsindikering‐
ssensorns prestanda begränsad:
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn är blockerad av snö, is, snömodd, lera, smuts eller
skador på vindrutan eller när den påverkas av främmande föremål,
t.ex. klistermärken.
Aktiv nödbromsning
Aktiv nödbromsning är en del av kolli‐ sionsvarningssystemet 3 121 . Denna
funktion kan bidra till att minska
skadorna på personer och fordon vid
kollisioner med fordon, fotgängare
eller föremål i färdriktningen, när en
kollision inte längre kan undvikas
genom manuell bromsning eller styr‐
ning. Innan den aktiva nödbroms‐
ningen sker varnas föraren av kolli‐
sionsvarningssystemet 3 189 eller
det främre fotgängarskyddet 3 196.
Funktionen använder olika insignaler (t.ex. kamerasensorn, radarsensorn,
bromstrycket, bilens hastighet) för att
beräkna sannolikheten för en frontal‐
kollision.9 Varning
Systemet är inte avsett att ersätta
förarens ansvar för att köra fordo‐
net och hålla uppsikt framåt. Dess funktion är begränsad till att
endast minska bilens hastighet före in kollision.
Det är inte säkert att systemet
reagerar på djur. Efter ett plötsligt
filbyte behöver systemet en viss
tid för att detektera framförva‐
rande fordon.
Föraren måste alltid vara beredd
att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.
Funktionalitet
Systemet består av: ● bromsförberedelsesystem
● automatisk nödbromsning
● bromshjälp med framförhållning ● intelligent bromshjälp (endast med radarsensor)
● fotgängarskydd

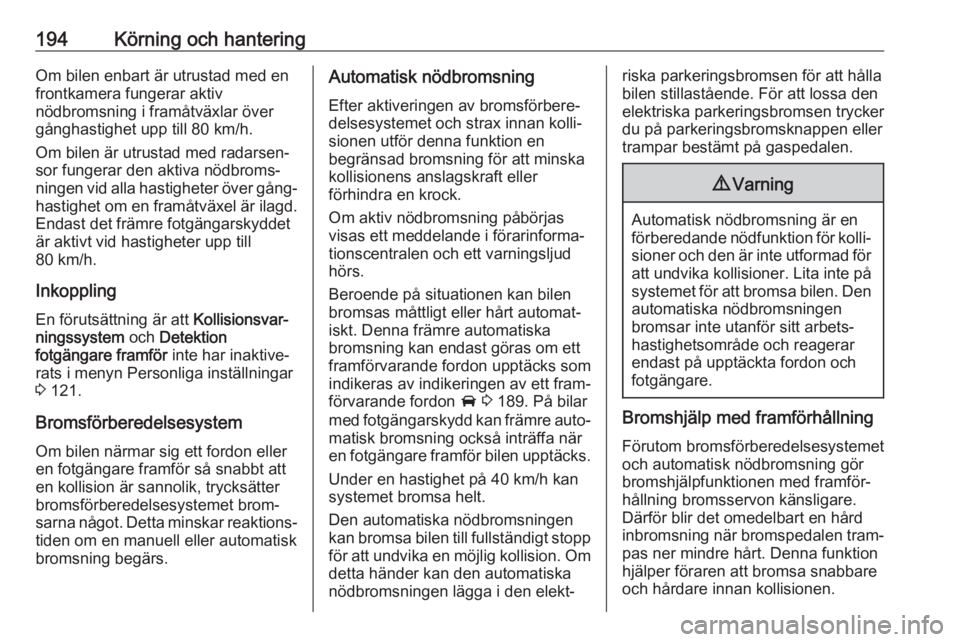

194Körning och hanteringOm bilen enbart är utrustad med en
frontkamera fungerar aktiv
nödbromsning i framåtväxlar över gånghastighet upp till 80 km/h.
Om bilen är utrustad med radarsen‐
sor fungerar den aktiva nödbroms‐
ningen vid alla hastigheter över gång‐ hastighet om en framåtväxel är ilagd.
Endast det främre fotgängarskyddet
är aktivt vid hastigheter upp till
80 km/h.
Inkoppling
En förutsättning är att Kollisionsvar‐
ningssystem och Detektion
fotgängare framför inte har inaktive‐
rats i menyn Personliga inställningar
3 121.
Bromsförberedelsesystem
Om bilen närmar sig ett fordon eller
en fotgängare framför så snabbt att
en kollision är sannolik, trycksätter
bromsförberedelsesystemet brom‐
sarna något. Detta minskar reaktions‐ tiden om en manuell eller automatisk
bromsning begärs.Automatisk nödbromsning
Efter aktiveringen av bromsförbere‐
delsesystemet och strax innan kolli‐
sionen utför denna funktion en
begränsad bromsning för att minska
kollisionens anslagskraft eller
förhindra en krock.
Om aktiv nödbromsning påbörjas
visas ett meddelande i förarinforma‐ tionscentralen och ett varningsljud
hörs.
Beroende på situationen kan bilen
bromsas måttligt eller hårt automat‐
iskt. Denna främre automatiska
bromsning kan endast göras om ett
framförvarande fordon upptäcks som
indikeras av indikeringen av ett fram‐
förvarande fordon A 3 189. På bilar
med fotgängarskydd kan främre auto‐ matisk bromsning också inträffa när
en fotgängare framför bilen upptäcks.
Under en hastighet på 40 km/h kan
systemet bromsa helt.
Den automatiska nödbromsningen kan bromsa bilen till fullständigt stopp
för att undvika en möjlig kollision. Om detta händer kan den automatiska
nödbromsningen lägga i den elekt‐riska parkeringsbromsen för att hålla
bilen stillastående. För att lossa den
elektriska parkeringsbromsen trycker du på parkeringsbromsknappen eller
trampar bestämt på gaspedalen.9 Varning
Automatisk nödbromsning är en
förberedande nödfunktion för kolli‐ sioner och den är inte utformad för
att undvika kollisioner. Lita inte på
systemet för att bromsa bilen. Den automatiska nödbromsningen
bromsar inte utanför sitt arbets‐
hastighetsområde och reagerar
endast på upptäckta fordon och
fotgängare.
Bromshjälp med framförhållning
Förutom bromsförberedelsesystemet
och automatisk nödbromsning gör
bromshjälpfunktionen med framför‐
hållning bromsservon känsligare.
Därför blir det omedelbart en hård
inbromsning när bromspedalen tram‐ pas ner mindre hårt. Denna funktion
hjälper föraren att bromsa snabbare
och hårdare innan kollisionen.

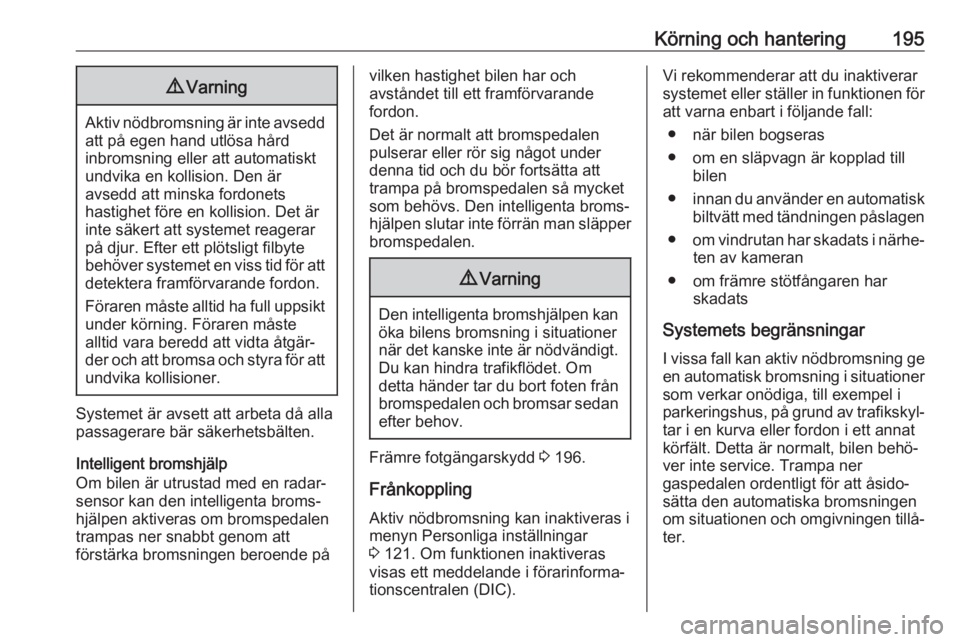

Körning och hantering1959Varning
Aktiv nödbromsning är inte avsedd
att på egen hand utlösa hård
inbromsning eller att automatiskt
undvika en kollision. Den är
avsedd att minska fordonets
hastighet före en kollision. Det är
inte säkert att systemet reagerar
på djur. Efter ett plötsligt filbyte behöver systemet en viss tid för att
detektera framförvarande fordon.
Föraren måste alltid ha full uppsikt under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och att bromsa och styra för att undvika kollisioner.
Systemet är avsett att arbeta då allapassagerare bär säkerhetsbälten.
Intelligent bromshjälp
Om bilen är utrustad med en radar‐
sensor kan den intelligenta broms‐
hjälpen aktiveras om bromspedalen
trampas ner snabbt genom att
förstärka bromsningen beroende på
vilken hastighet bilen har och
avståndet till ett framförvarande
fordon.
Det är normalt att bromspedalen
pulserar eller rör sig något under
denna tid och du bör fortsätta att
trampa på bromspedalen så mycket
som behövs. Den intelligenta broms‐
hjälpen slutar inte förrän man släpper bromspedalen.9 Varning
Den intelligenta bromshjälpen kan
öka bilens bromsning i situationer
när det kanske inte är nödvändigt. Du kan hindra trafikflödet. Om
detta händer tar du bort foten från
bromspedalen och bromsar sedan
efter behov.
Främre fotgängarskydd 3 196.
Frånkoppling
Aktiv nödbromsning kan inaktiveras i
menyn Personliga inställningar
3 121. Om funktionen inaktiveras
visas ett meddelande i förarinforma‐
tionscentralen (DIC).
Vi rekommenderar att du inaktiverar
systemet eller ställer in funktionen för att varna enbart i följande fall:
● när bilen bogseras
● om en släpvagn är kopplad till bilen
● innan du använder en automatisk
biltvätt med tändningen påslagen
● om vindrutan har skadats i närhe‐
ten av kameran
● om främre stötfångaren har skadats
Systemets begränsningar
I vissa fall kan aktiv nödbromsning ge
en automatisk bromsning i situationer som verkar onödiga, till exempel iparkeringshus, på grund av trafikskyl‐
tar i en kurva eller fordon i ett annat
körfält. Detta är normalt, bilen behö‐
ver inte service. Trampa ner
gaspedalen ordentligt för att åsido‐
sätta den automatiska bromsningen
om situationen och omgivningen tillå‐ ter.

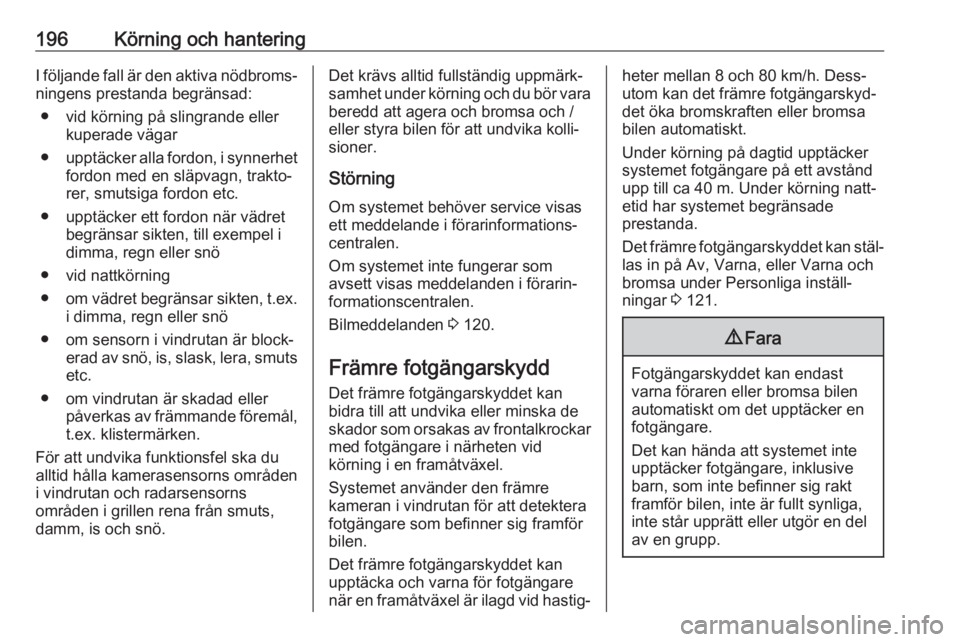

196Körning och hanteringI följande fall är den aktiva nödbroms‐ningens prestanda begränsad:
● vid körning på slingrande eller kuperade vägar
● upptäcker alla fordon, i synnerhet
fordon med en släpvagn, trakto‐
rer, smutsiga fordon etc.
● upptäcker ett fordon när vädret begränsar sikten, till exempel i
dimma, regn eller snö
● vid nattkörning
● om vädret begränsar sikten, t.ex.
i dimma, regn eller snö
● om sensorn i vindrutan är block‐ erad av snö, is, slask, lera, smuts
etc.
● om vindrutan är skadad eller påverkas av främmande föremål,t.ex. klistermärken.
För att undvika funktionsfel ska du
alltid hålla kamerasensorns områden
i vindrutan och radarsensorns
områden i grillen rena från smuts, damm, is och snö.Det krävs alltid fullständig uppmärk‐samhet under körning och du bör vara
beredd att agera och bromsa och /
eller styra bilen för att undvika kolli‐
sioner.
Störning
Om systemet behöver service visas
ett meddelande i förarinformations‐
centralen.
Om systemet inte fungerar som
avsett visas meddelanden i förarin‐
formationscentralen.
Bilmeddelanden 3 120.
Främre fotgängarskydd
Det främre fotgängarskyddet kan
bidra till att undvika eller minska de
skador som orsakas av frontalkrockar
med fotgängare i närheten vid
körning i en framåtväxel.
Systemet använder den främre
kameran i vindrutan för att detektera
fotgängare som befinner sig framför
bilen.
Det främre fotgängarskyddet kan
upptäcka och varna för fotgängare
när en framåtväxel är ilagd vid hastig‐heter mellan 8 och 80 km/h. Dess‐
utom kan det främre fotgängarskyd‐
det öka bromskraften eller bromsa
bilen automatiskt.
Under körning på dagtid upptäcker
systemet fotgängare på ett avstånd
upp till ca 40 m. Under körning natt‐
etid har systemet begränsade
prestanda.
Det främre fotgängarskyddet kan stäl‐
las in på Av, Varna, eller Varna och
bromsa under Personliga inställ‐
ningar 3 121.9 Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.

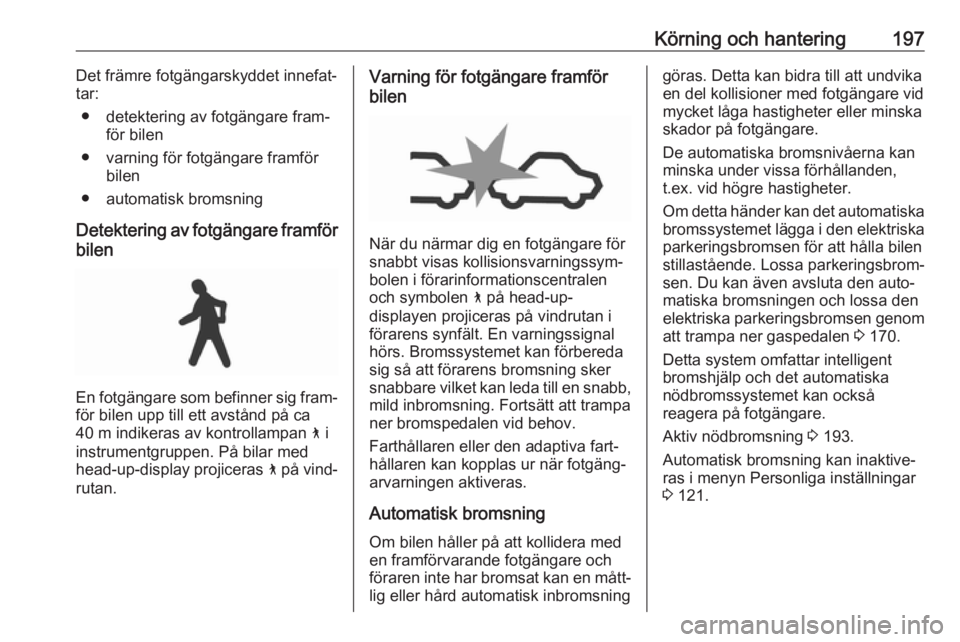

Körning och hantering197Det främre fotgängarskyddet innefat‐
tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
● automatisk bromsning
Detektering av fotgängare framför
bilen
En fotgängare som befinner sig fram‐
för bilen upp till ett avstånd på ca
40 m indikeras av kontrollampan 7 i
instrumentgruppen. På bilar med
head-up-display projiceras 7 på vind‐
rutan.
Varning för fotgängare framför
bilen
När du närmar dig en fotgängare för
snabbt visas kollisionsvarningssym‐
bolen i förarinformationscentralen
och symbolen 7 på head-up-
displayen projiceras på vindrutan i
förarens synfält. En varningssignal
hörs. Bromssystemet kan förbereda
sig så att förarens bromsning sker
snabbare vilket kan leda till en snabb,
mild inbromsning. Fortsätt att trampa
ner bromspedalen vid behov.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.
Automatisk bromsningOm bilen håller på att kollidera med
en framförvarande fotgängare och
föraren inte har bromsat kan en mått‐ lig eller hård automatisk inbromsning
göras. Detta kan bidra till att undvika
en del kollisioner med fotgängare vid
mycket låga hastigheter eller minska skador på fotgängare.
De automatiska bromsnivåerna kan
minska under vissa förhållanden,
t.ex. vid högre hastigheter.
Om detta händer kan det automatiska
bromssystemet lägga i den elektriska parkeringsbromsen för att hålla bilen
stillastående. Lossa parkeringsbrom‐
sen. Du kan även avsluta den auto‐
matiska bromsningen och lossa den
elektriska parkeringsbromsen genom
att trampa ner gaspedalen 3 170.
Detta system omfattar intelligent
bromshjälp och det automatiska
nödbromssystemet kan också
reagera på fotgängare.
Aktiv nödbromsning 3 193.
Automatisk bromsning kan inaktive‐
ras i menyn Personliga inställningar
3 121.

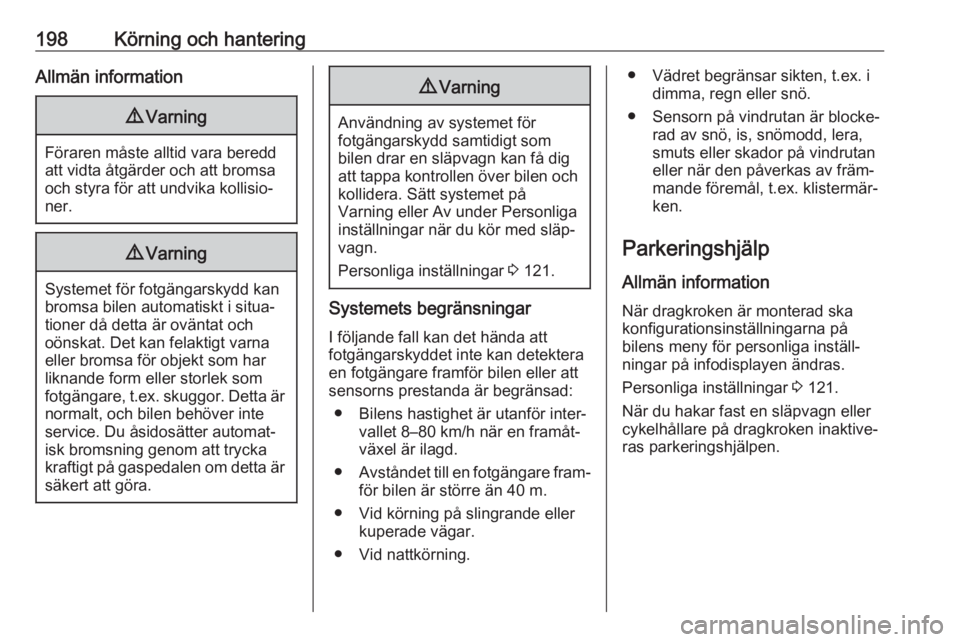

198Körning och hanteringAllmän information9Varning
Föraren måste alltid vara beredd
att vidta åtgärder och att bromsa
och styra för att undvika kollisio‐
ner.
9 Varning
Systemet för fotgängarskydd kan
bromsa bilen automatiskt i situa‐
tioner då detta är oväntat och
oönskat. Det kan felaktigt varna eller bromsa för objekt som har
liknande form eller storlek som
fotgängare, t.ex. skuggor. Detta är normalt, och bilen behöver inte
service. Du åsidosätter automat‐
isk bromsning genom att trycka
kraftigt på gaspedalen om detta är
säkert att göra.
9 Varning
Användning av systemet för
fotgängarskydd samtidigt som
bilen drar en släpvagn kan få dig
att tappa kontrollen över bilen och kollidera. Sätt systemet på
Varning eller Av under Personliga
inställningar när du kör med släp‐
vagn.
Personliga inställningar 3 121.
Systemets begränsningar
I följande fall kan det hända att
fotgängarskyddet inte kan detektera
en fotgängare framför bilen eller att
sensorns prestanda är begränsad:
● Bilens hastighet är utanför inter‐ vallet 8–80 km/h när en framåt‐
växel är ilagd.
● Avståndet till en fotgängare fram‐
för bilen är större än 40 m.
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐
ken.
Parkeringshjälp Allmän information
När dragkroken är monterad ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐
ningar på infodisplayen ändras.
Personliga inställningar 3 121.
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐ ras parkeringshjälpen.
