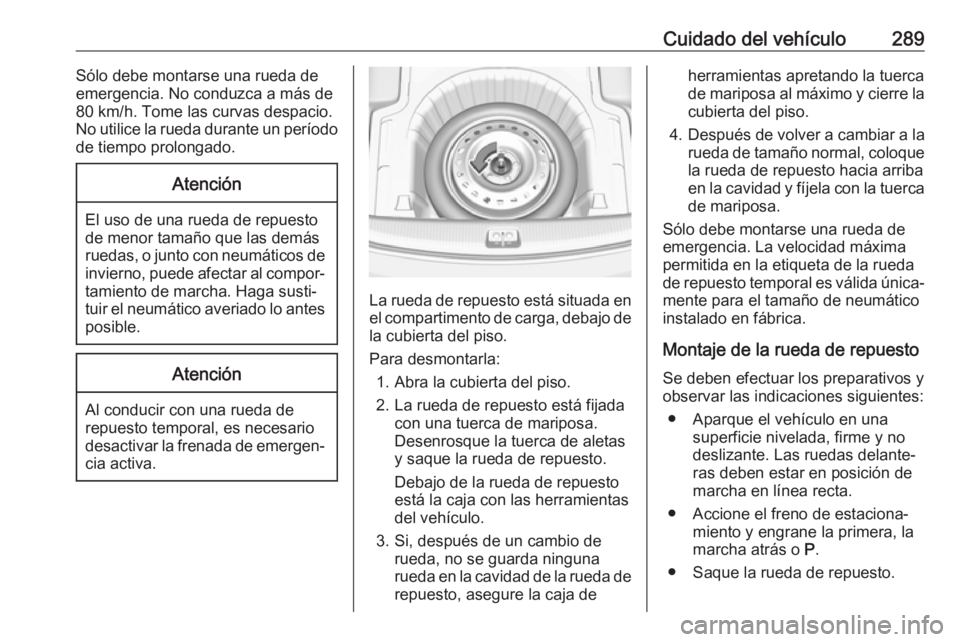

Cuidado del vehículo289Sólo debe montarse una rueda de
emergencia. No conduzca a más de 80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Atención
Al conducir con una rueda derepuesto temporal, es necesario
desactivar la frenada de emergen‐ cia activa.
La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso.
Para desmontarla: 1. Abra la cubierta del piso.
2. La rueda de repuesto está fijada con una tuerca de mariposa.
Desenrosque la tuerca de aletas
y saque la rueda de repuesto.
Debajo de la rueda de repuesto
está la caja con las herramientas
del vehículo.
3. Si, después de un cambio de rueda, no se guarda ninguna
rueda en la cavidad de la rueda de
repuesto, asegure la caja de
herramientas apretando la tuerca
de mariposa al máximo y cierre la cubierta del piso.
4. Después de volver a cambiar a la
rueda de tamaño normal, coloque la rueda de repuesto hacia arriba
en la cavidad y fíjela con la tuerca de mariposa.
Sólo debe montarse una rueda de emergencia. La velocidad máxima permitida en la etiqueta de la rueda
de repuesto temporal es válida única‐
mente para el tamaño de neumático instalado en fábrica.
Montaje de la rueda de repuesto Se deben efectuar los preparativos yobservar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.
● Saque la rueda de repuesto.

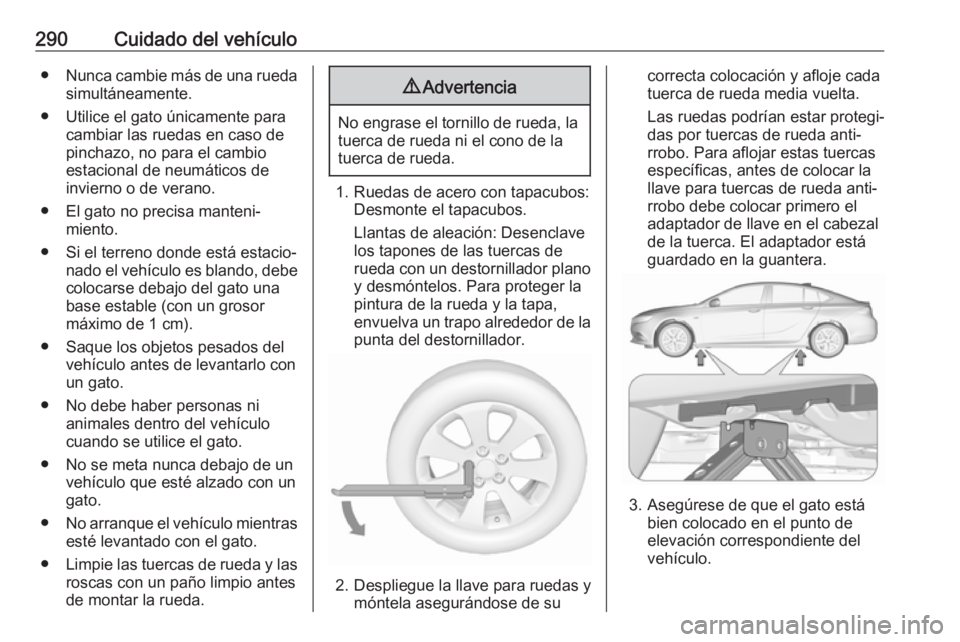

290Cuidado del vehículo●Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debecolocarse debajo del gato una
base estable (con un grosor
máximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Ruedas de acero con tapacubos: Desmonte el tapacubos.
Llantas de aleación: Desenclave
los tapones de las tuercas de
rueda con un destornillador plano y desmóntelos. Para proteger la
pintura de la rueda y la tapa,
envuelva un trapo alrededor de la
punta del destornillador.
2. Despliegue la llave para ruedas y móntela asegurándose de su
correcta colocación y afloje cada
tuerca de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tuercas de rueda anti‐
rrobo debe colocar primero el
adaptador de llave en el cabezal
de la tuerca. El adaptador está
guardado en la guantera.
3. Asegúrese de que el gato está bien colocado en el punto de
elevación correspondiente del
vehículo.

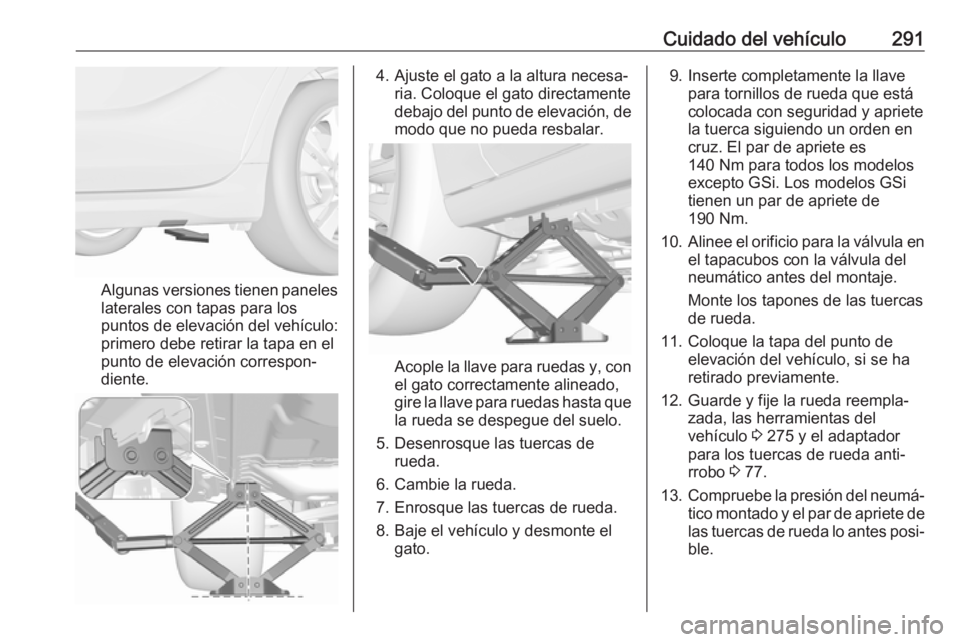

Cuidado del vehículo291
Algunas versiones tienen paneles
laterales con tapas para los
puntos de elevación del vehículo:
primero debe retirar la tapa en el
punto de elevación correspon‐
diente.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave para ruedas hasta que la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. 7. Enrosque las tuercas de rueda.
8. Baje el vehículo y desmonte el gato.
9. Inserte completamente la llavepara tornillos de rueda que está
colocada con seguridad y apriete
la tuerca siguiendo un orden en
cruz. El par de apriete es
140 Nm para todos los modelos
excepto GSi. Los modelos GSi
tienen un par de apriete de
190 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
11. Coloque la tapa del punto de elevación del vehículo, si se ha
retirado previamente.
12. Guarde y fije la rueda reempla‐ zada, las herramientas del
vehículo 3 275 y el adaptador
para los tuercas de rueda anti‐
rrobo 3 77.
13. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes posi‐
ble.

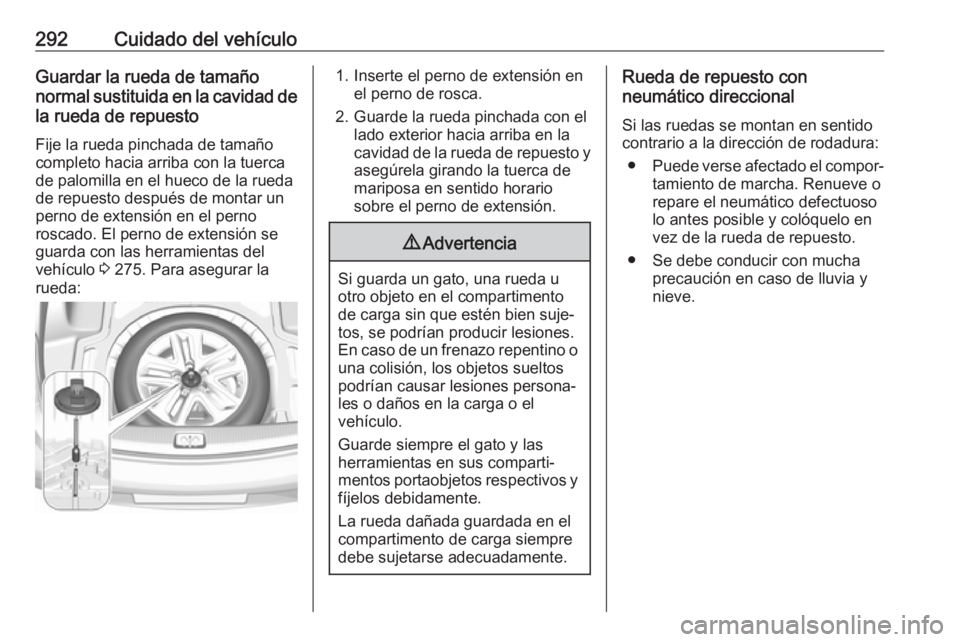

292Cuidado del vehículoGuardar la rueda de tamaño
normal sustituida en la cavidad de
la rueda de repuesto
Fije la rueda pinchada de tamaño
completo hacia arriba con la tuerca
de palomilla en el hueco de la rueda
de repuesto después de montar un
perno de extensión en el perno
roscado. El perno de extensión se
guarda con las herramientas del
vehículo 3 275. Para asegurar la
rueda:1. Inserte el perno de extensión en el perno de rosca.
2. Guarde la rueda pinchada con el lado exterior hacia arriba en lacavidad de la rueda de repuesto y asegúrela girando la tuerca de
mariposa en sentido horario
sobre el perno de extensión.9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían causar lesiones persona‐
les o daños en la carga o el
vehículo.
Guarde siempre el gato y las
herramientas en sus comparti‐
mentos portaobjetos respectivos y
fíjelos debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse adecuadamente.
Rueda de repuesto con
neumático direccional
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o repare el neumático defectuoso
lo antes posible y colóquelo en
vez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.

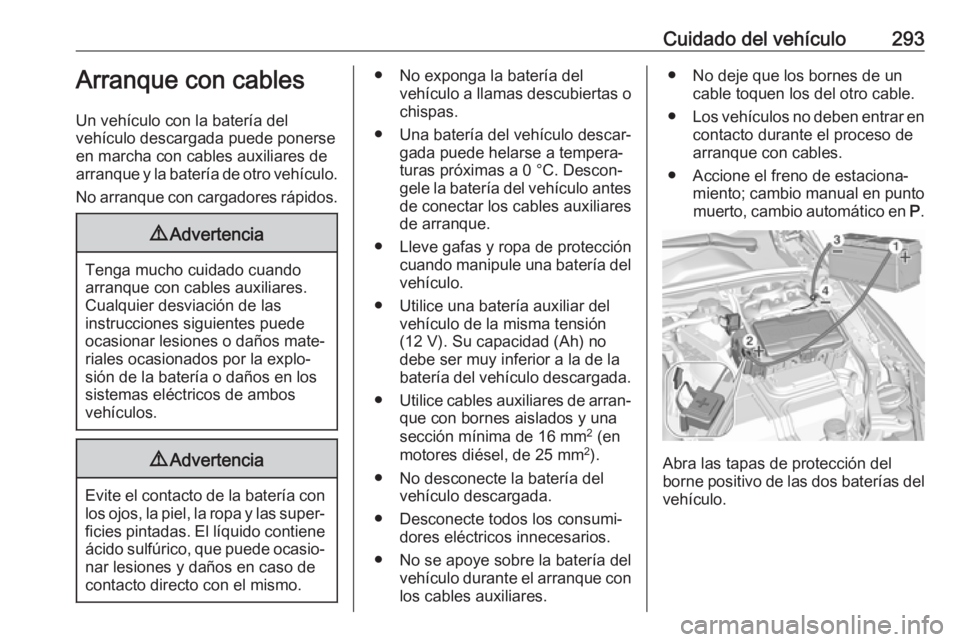

Cuidado del vehículo293Arranque con cables
Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.
No arranque con cargadores rápidos.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería del vehículo a llamas descubiertas ochispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐
gele la batería del vehículo antes de conectar los cables auxiliares
de arranque.
● Lleve gafas y ropa de protección cuando manipule una batería del
vehículo.
● Utilice una batería auxiliar del vehículo de la misma tensión
(12 V). Su capacidad (Ah) no
debe ser muy inferior a la de la
batería del vehículo descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería del vehículo durante el arranque con
los cables auxiliares.● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
Abra las tapas de protección del
borne positivo de las dos baterías del
vehículo.

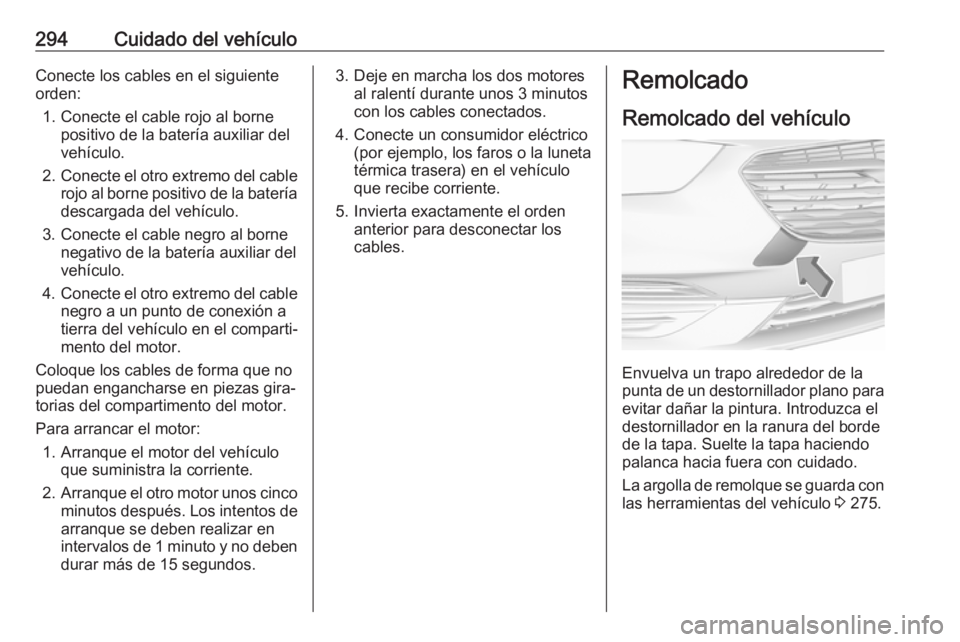

294Cuidado del vehículoConecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar del
vehículo.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada del vehículo.
3. Conecte el cable negro al borne negativo de la batería auxiliar del
vehículo.
4. Conecte el otro extremo del cable
negro a un punto de conexión a
tierra del vehículo en el comparti‐
mento del motor.
Coloque los cables de forma que no
puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco
minutos después. Los intentos de
arranque se deben realizar en
intervalos de 1 minuto y no deben durar más de 15 segundos.3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
Envuelva un trapo alrededor de la
punta de un destornillador plano para
evitar dañar la pintura. Introduzca el
destornillador en la ranura del borde
de la tapa. Suelte la tapa haciendo
palanca hacia fuera con cuidado.
La argolla de remolque se guarda con las herramientas del vehículo 3 275.

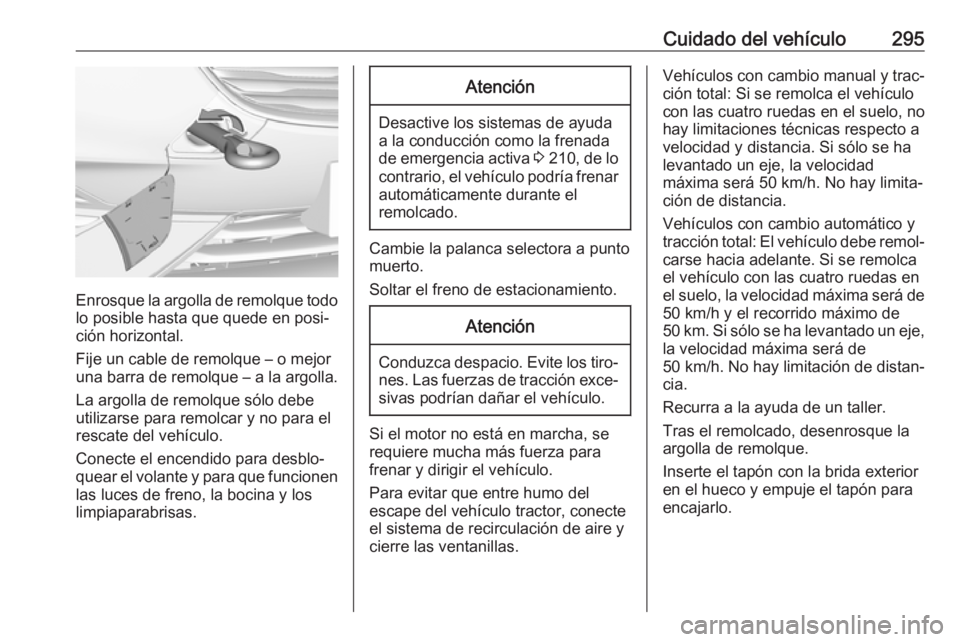

Cuidado del vehículo295
Enrosque la argolla de remolque todolo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los
limpiaparabrisas.
Atención
Desactive los sistemas de ayuda
a la conducción como la frenada
de emergencia activa 3 210 , de lo
contrario, el vehículo podría frenar automáticamente durante el
remolcado.
Cambie la palanca selectora a punto muerto.
Soltar el freno de estacionamiento.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐
sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
Vehículos con cambio manual y trac‐
ción total: Si se remolca el vehículo
con las cuatro ruedas en el suelo, no
hay limitaciones técnicas respecto a
velocidad y distancia. Si sólo se ha
levantado un eje, la velocidad
máxima será 50 km/h. No hay limita‐
ción de distancia.
Vehículos con cambio automático y
tracción total: El vehículo debe remol‐ carse hacia adelante. Si se remolca
el vehículo con las cuatro ruedas en
el suelo, la velocidad máxima será de
50 km/h y el recorrido máximo de
50 km. Si sólo se ha levantado un eje, la velocidad máxima será de
50 km/h . No hay limitación de distan‐
cia.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte el tapón con la brida exterior
en el hueco y empuje el tapón para
encajarlo.

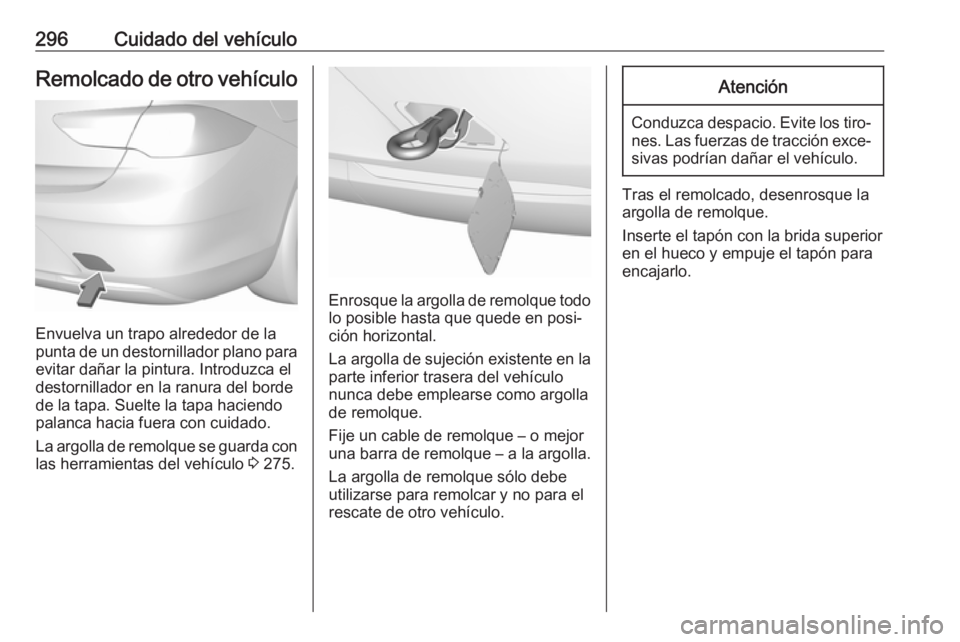

296Cuidado del vehículoRemolcado de otro vehículo
Envuelva un trapo alrededor de la
punta de un destornillador plano para evitar dañar la pintura. Introduzca el
destornillador en la ranura del borde
de la tapa. Suelte la tapa haciendo
palanca hacia fuera con cuidado.
La argolla de remolque se guarda con las herramientas del vehículo 3 275.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte el tapón con la brida superior
en el hueco y empuje el tapón para
encajarlo.

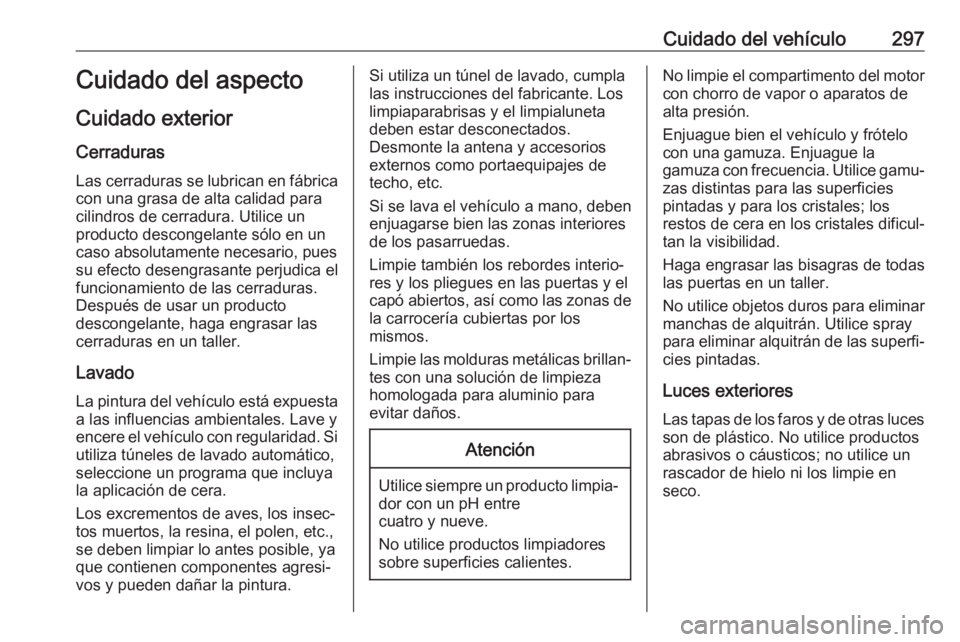

Cuidado del vehículo297Cuidado del aspecto
Cuidado exterior Cerraduras
Las cerraduras se lubrican en fábrica con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante sólo en un caso absolutamente necesario, pues
su efecto desengrasante perjudica el
funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado
La pintura del vehículo está expuesta a las influencias ambientales. Lave y
encere el vehículo con regularidad. Si utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los
mismos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpiezahomologada para aluminio para
evitar daños.Atención
Utilice siempre un producto limpia‐ dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la
gamuza con frecuencia. Utilice gamu‐
zas distintas para las superficies
pintadas y para los cristales; los
restos de cera en los cristales dificul‐ tan la visibilidad.
Haga engrasar las bisagras de todas
las puertas en un taller.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.

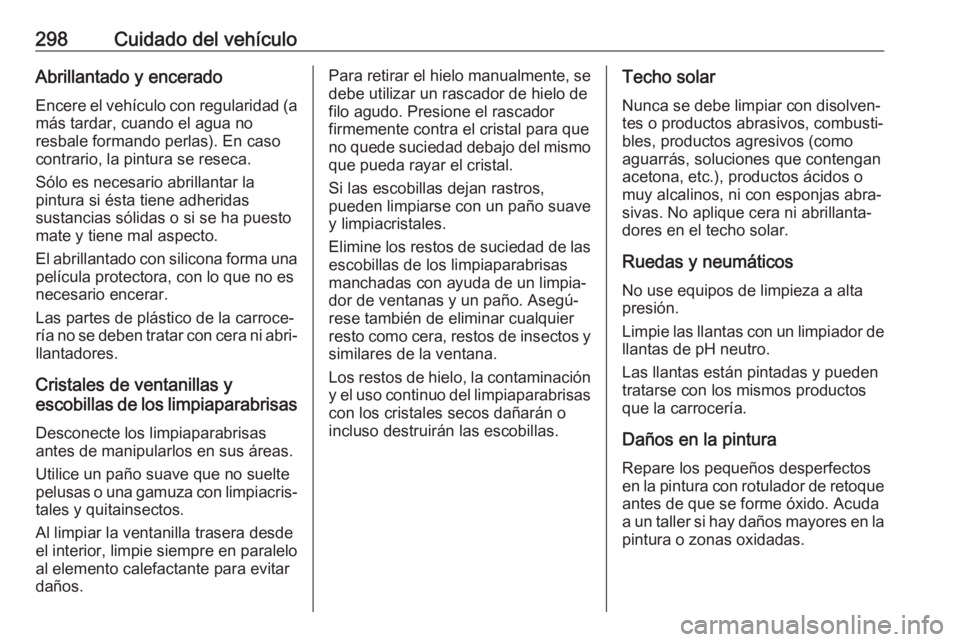

298Cuidado del vehículoAbrillantado y enceradoEncere el vehículo con regularidad (a más tardar, cuando el agua no
resbale formando perlas). En caso
contrario, la pintura se reseca.
Sólo es necesario abrillantar la
pintura si ésta tiene adheridas
sustancias sólidas o si se ha puesto
mate y tiene mal aspecto.
El abrillantado con silicona forma una
película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐ llantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Desconecte los limpiaparabrisas
antes de manipularlos en sus áreas.
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactante para evitar
daños.Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador
firmemente contra el cristal para que
no quede suciedad debajo del mismo que pueda rayar el cristal.
Si las escobillas dejan rastros,
pueden limpiarse con un paño suave
y limpiacristales.
Elimine los restos de suciedad de las
escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y
similares de la ventana.
Los restos de hielo, la contaminación y el uso continuo del limpiaparabrisas
con los cristales secos dañarán o
incluso destruirán las escobillas.Techo solar
Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos (como
aguarrás, soluciones que contengan
acetona, etc.), productos ácidos o
muy alcalinos, ni con esponjas abra‐ sivas. No aplique cera ni abrillanta‐
dores en el techo solar.
Ruedas y neumáticos No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura
Repare los pequeños desperfectos en la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la
pintura o zonas oxidadas.
