OPEL INSIGNIA BREAK 2020 Uporabniški priročnik

Instrumenti in upravni elementi99Ovitek mobilne naprave lahko vpliva
na induktivno polnjenje.

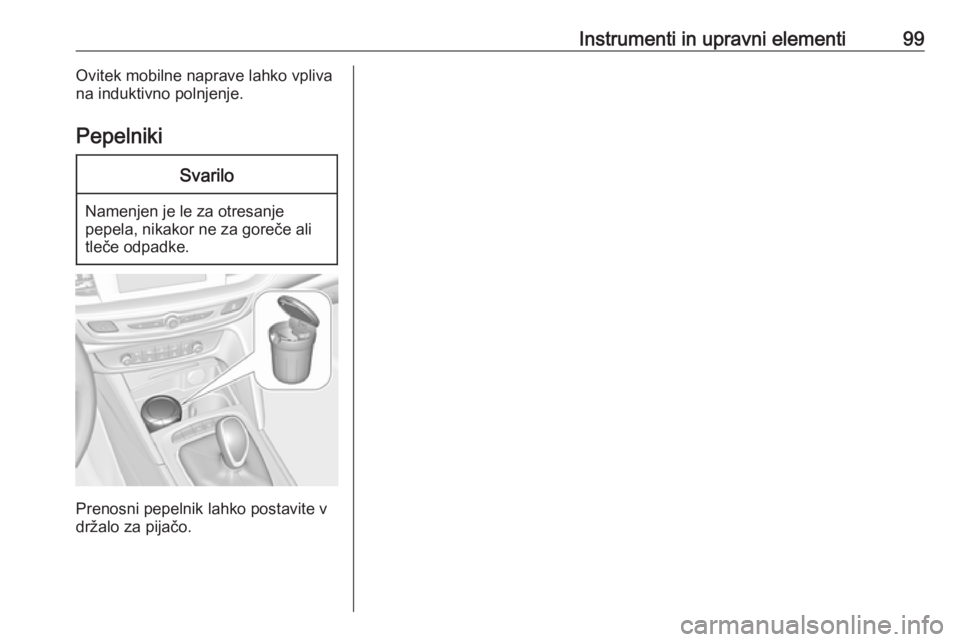

PepelnikiSvarilo
Namenjen je le za otresanje
pepela, nikakor ne za goreče ali
tleče odpadke.
Prenosni pepelnik lahko postavite v
držalo za pijačo.

100Instrumenti in upravni elementiKontrolne lučke,
indikatorji in merilniki
Instrumentna plošča Odvisno od različice sta na voljo dve
instrumentni plošči:
● Osnovna
● Najboljša
Najboljša instrumentna plošča je lahko prikazana v načinih Sport in Tour.

Instrumenti in upravni elementi101Osnovna instrumentna plošča

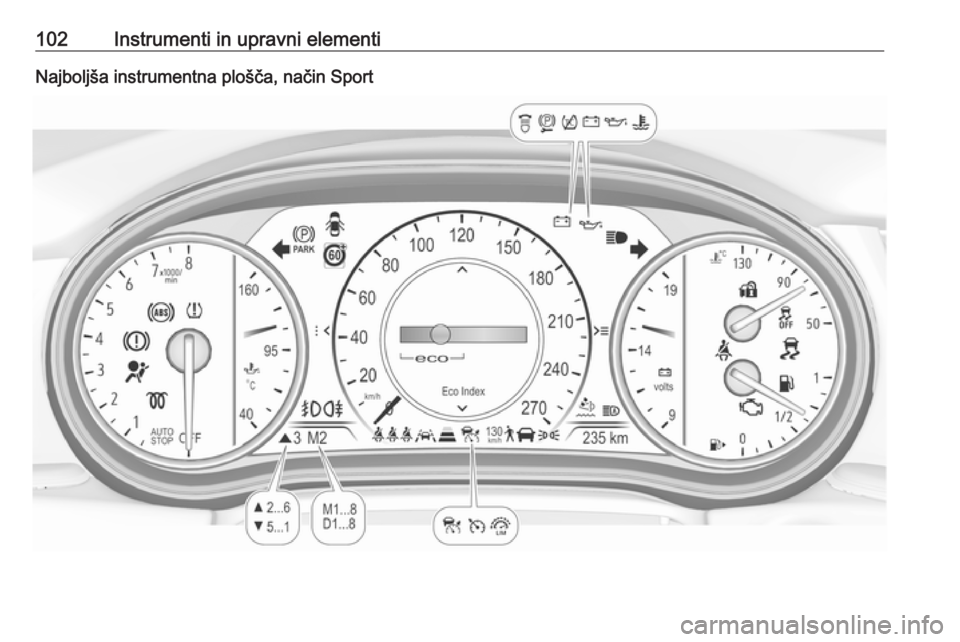

102Instrumenti in upravni elementiNajboljša instrumentna plošča, način Sport

Instrumenti in upravni elementi103Najboljša instrumentna plošča, način Touring

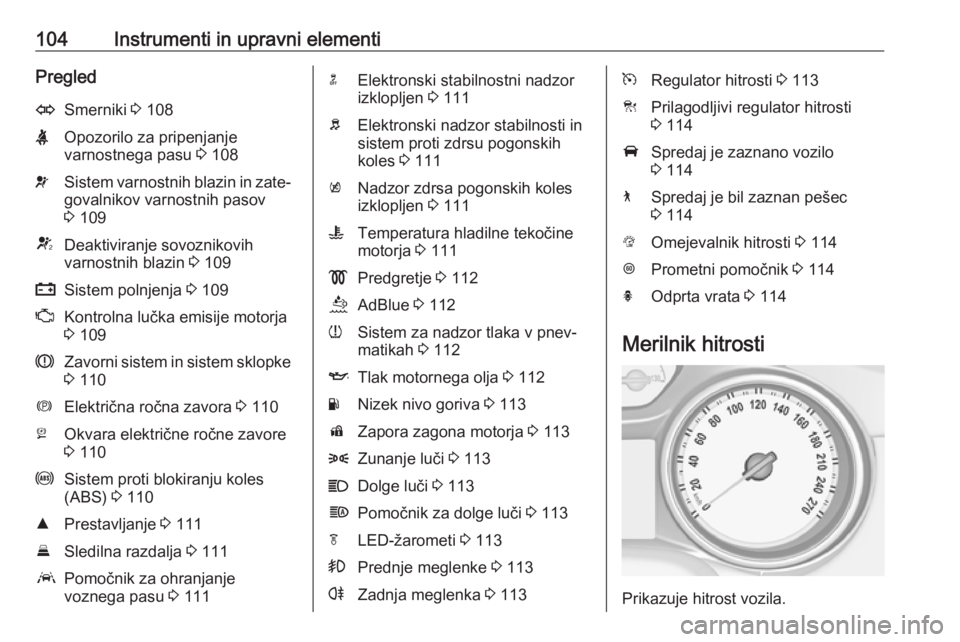

104Instrumenti in upravni elementiPregledOSmerniki 3 108XOpozorilo za pripenjanje
varnostnega pasu 3 108vSistem varnostnih blazin in zate‐
govalnikov varnostnih pasov
3 109VDeaktiviranje sovoznikovih
varnostnih blazin 3 109pSistem polnjenja 3 109ZKontrolna lučka emisije motorja
3 109RZavorni sistem in sistem sklopke
3 110mElektrična ročna zavora 3 110jOkvara električne ročne zavore
3 110uSistem proti blokiranju koles
(ABS) 3 110RPrestavljanje 3 111ESledilna razdalja 3 111aPomočnik za ohranjanje
voznega pasu 3 111nElektronski stabilnostni nadzor
izklopljen 3 111bElektronski nadzor stabilnosti in
sistem proti zdrsu pogonskih
koles 3 111kNadzor zdrsa pogonskih koles
izklopljen 3 111WTemperatura hladilne tekočine
motorja 3 111!Predgretje 3 112uAdBlue 3 112wSistem za nadzor tlaka v pnev‐
matikah 3 112ITlak motornega olja 3 112YNizek nivo goriva 3 113dZapora zagona motorja 3 1138Zunanje luči 3 113CDolge luči 3 113fPomočnik za dolge luči 3 113fLED-žarometi 3 113>Prednje meglenke 3 113rZadnja meglenka 3 113mRegulator hitrosti 3 113CPrilagodljivi regulator hitrosti
3 114ASpredaj je zaznano vozilo
3 1147Spredaj je bil zaznan pešec
3 114LOmejevalnik hitrosti 3 114LPrometni pomočnik 3 114hOdprta vrata 3 114
Merilnik hitrosti
Prikazuje hitrost vozila.

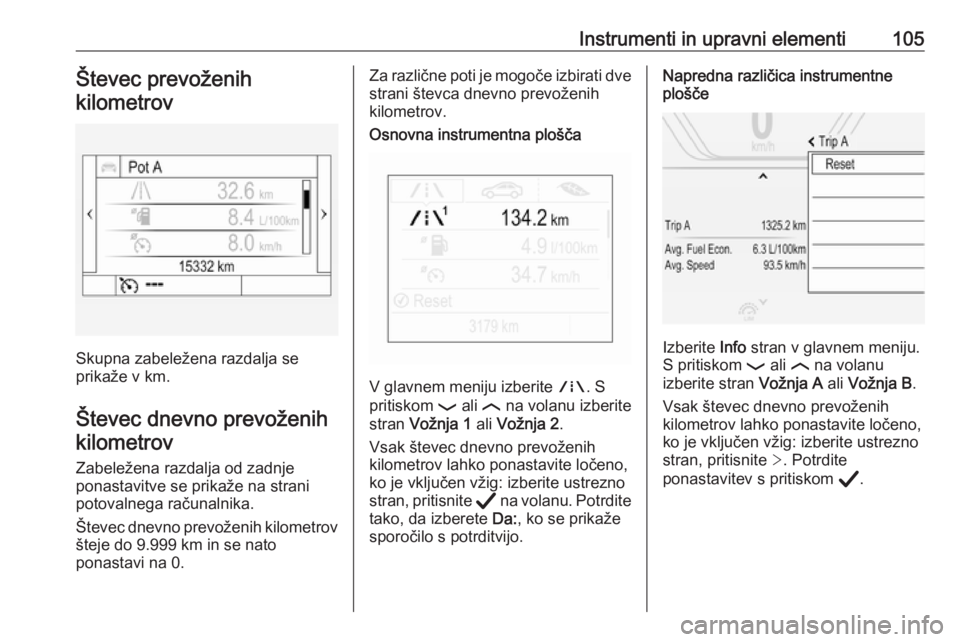

Instrumenti in upravni elementi105Števec prevoženihkilometrov
Skupna zabeležena razdalja se
prikaže v km.
Števec dnevno prevoženih kilometrov
Zabeležena razdalja od zadnje
ponastavitve se prikaže na strani
potovalnega računalnika.
Števec dnevno prevoženih kilometrov
šteje do 9.999 km in se nato
ponastavi na 0.
Za različne poti je mogoče izbirati dve
strani števca dnevno prevoženih
kilometrov.Osnovna instrumentna plošča
V glavnem meniju izberite ;. S
pritiskom P ali N na volanu izberite
stran Vožnja 1 ali Vožnja 2 .
Vsak števec dnevno prevoženih
kilometrov lahko ponastavite ločeno,
ko je vključen vžig: izberite ustrezno
stran, pritisnite Å na volanu. Potrdite
tako, da izberete Da:, ko se prikaže
sporočilo s potrditvijo.
Napredna različica instrumentne
plošče
Izberite Info stran v glavnem meniju.
S pritiskom P ali N na volanu
izberite stran Vožnja A ali Vožnja B .
Vsak števec dnevno prevoženih
kilometrov lahko ponastavite ločeno,
ko je vključen vžig: izberite ustrezno
stran, pritisnite >. Potrdite
ponastavitev s pritiskom Å.

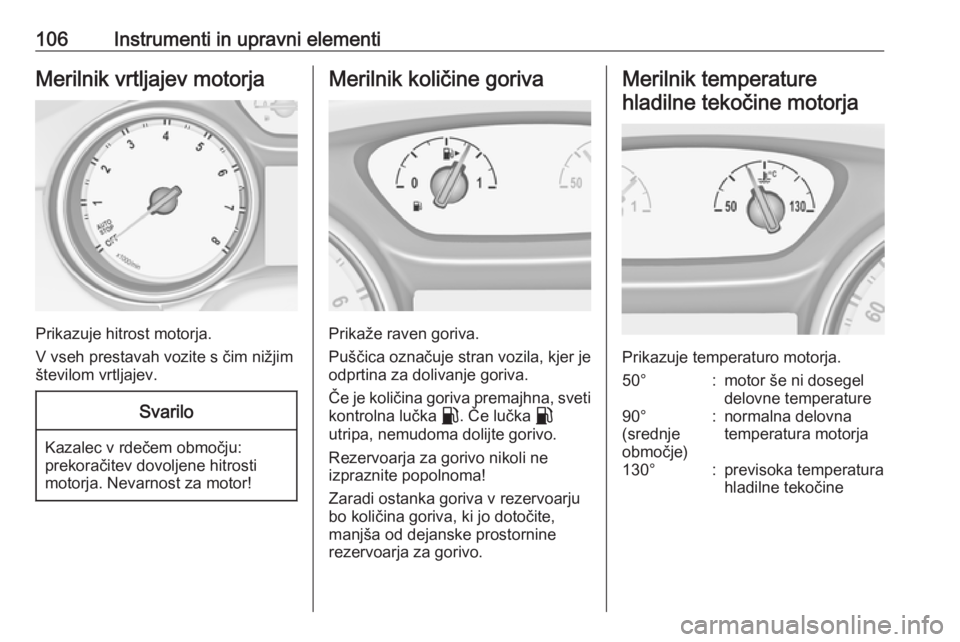

106Instrumenti in upravni elementiMerilnik vrtljajev motorja
Prikazuje hitrost motorja.
V vseh prestavah vozite s čim nižjim
številom vrtljajev.
Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Prikaže raven goriva.
Puščica označuje stran vozila, kjer je
odprtina za dolivanje goriva.
Če je količina goriva premajhna, sveti kontrolna lučka r. Če lučka r
utripa, nemudoma dolijte gorivo.
Rezervoarja za gorivo nikoli ne
izpraznite popolnoma!
Zaradi ostanka goriva v rezervoarju bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja za gorivo.
Merilnik temperature
hladilne tekočine motorja
Prikazuje temperaturo motorja.
50°:motor še ni dosegel
delovne temperature90°
(srednje
območje):normalna delovna
temperatura motorja130°:previsoka temperatura
hladilne tekočine

Instrumenti in upravni elementi107Svarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Prikazovalnik servisnih
intervalov
Sistem za nadzor trajanja motornega
olja vas obvešča o tem, kdaj je
potrebno motorno olje in oljni filter
zamenjati. Dolžina intervala za
menjavo motornega olja in oljnega
filtra varira v odvisnosti od pogojev
delovanja motorja.
Ko sistem izračuna, da je doba
trajanja motornega olja potekla, se na
voznikovem informacijskem zaslonu
pojavi Kmalu zamenjajte motorno
olje . Dajte motorno olje zamenjati v
servisni delavnici v roku enega tedna ali v naslednjih 500 km. odvisno od
tega, kaj nastopi prej.
To je lahko dodatna menjava
motornega olja in filtra ali del rednega servisa.
Meni preostale življenjske dobe olja
se prikaže v voznikovem
informacijskem zaslonu 3 115.
Izberite meni Info, " ali ? s
pritiskom è na volanu. Pritisnite å za
izbiro strani Življenjska doba olja .
Preostala življenjska doba olja je
prikazana v odstotkih.
Ponastavitev
Na osnovnem prikazovalniku
pritisnite SET/CLR na stikalu za
smernike za nekaj sekund. Za to
mora biti kontakt vključen in motor ugasnjen.
Na napredni različici zaslona pritisnite
é na volanu, da odprete podmeni.
Izberite Ponastavi in potrdite s
pritiskom Å. Za to mora biti kontakt
vključen in motor ugasnjen.
Za pravilno delovanje mora biti prikaz dobe trajanja ponastavljen vsakič po
menjavi motornega olja. Poiščite
strokovno pomoč v servisni delavnici.
Naslednja storitev
Če je na vozilu treba opraviti
vzdrževanje, se na voznikovem
informacijskem zaslonu se prikaže
sporočilo. Dajte opraviti vzdrževalna

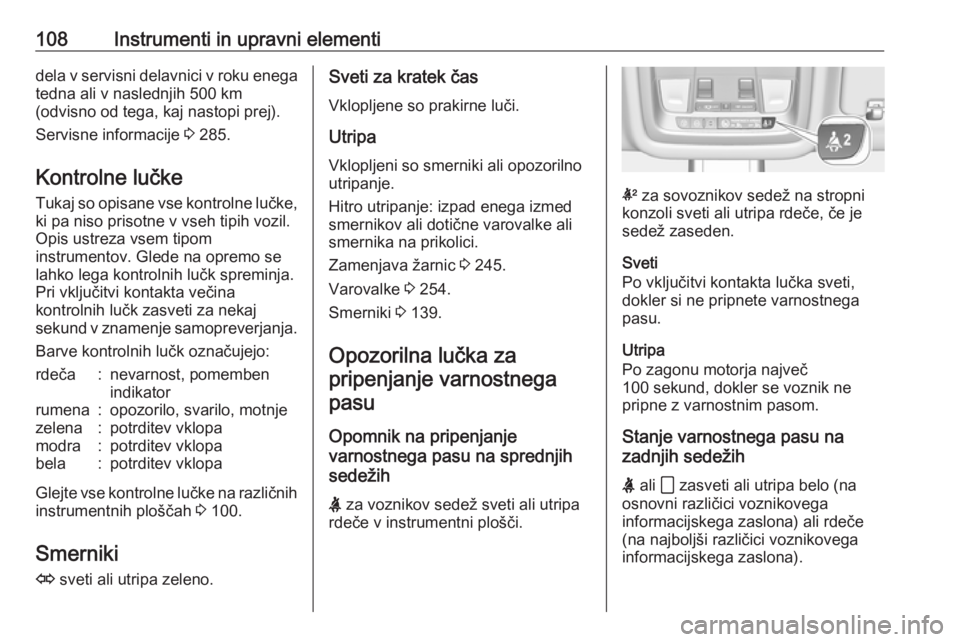

108Instrumenti in upravni elementidela v servisni delavnici v roku enegatedna ali v naslednjih 500 km
(odvisno od tega, kaj nastopi prej).
Servisne informacije 3 285.
Kontrolne lučke Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Glede na opremo se
lahko lega kontrolnih lučk spreminja.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopa
Glejte vse kontrolne lučke na različnih instrumentnih ploščah 3 100.
Smerniki O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed
smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 245.
Varovalke 3 254.
Smerniki 3 139.
Opozorilna lučka za pripenjanje varnostnegapasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih
X za voznikov sedež sveti ali utripa
rdeče v instrumentni plošči.
k za sovoznikov sedež na stropni
konzoli sveti ali utripa rdeče, če je
sedež zaseden.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.
Stanje varnostnega pasu na
zadnjih sedežih
X ali > zasveti ali utripa belo (na
osnovni različici voznikovega
informacijskega zaslona) ali rdeče
(na najboljši različici voznikovega
informacijskega zaslona).
