OPEL INSIGNIA BREAK 2020 Uporabniški priročnik

Nega vozila259Št.Tokokrog16Ojačevalnik17Sprožitev alarma18Krmilni modul karoserije19Modul AdBlue20Krmilni modul karoserije21Krmilni modul karoserije22Krmilni modul karoserije23Ključavnica električnega servo
volana24Varnostne blazine25Diagnostični priključek26Električna vtičnica v prtljažniku27Ventil EBCM28Priključek za policijske pripo‐
močke29–30–31Upravna stikala na volanu32Kontaktno stikaloŠt.Tokokrog33Ogrevanje, prezračevanje,
hlajenje34Modul centralnega prehoda35Priključek AUX / USB36Brezžični polnilnik37Zadnji brisalec38Klic v sili39Zaslon40Parkirni pomočnik41Prostor za spravljanje nad glavo42Infotainment sistemOrodje vozila
Orodje Vozila z rezervnim kolesom
Dvigalka s ključem za kolesa, orodje,
dolgi vijak za pritrditev
poškodovanega kolesa in vlečno uho so spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku.
Rezervno kolo 3 272.

260Nega vozilaVozila brez rezervnega kolesa
Izvijač in vlečno uho sta v škatli, ki je
pod talnim pokrovom prtljažnika.
Naprava za popravilo pnevmatik
3 266.
Vozila z zvočnim sistemom
Izvijač in vlečno uho sta pod talnim
pokrovom prtljažnika poleg zvočnega sistema.
Naprava za popravilo pnevmatik
3 266.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pri temperaturi pod
7 °C, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Kot zimske pnevmatike so dovoljene
vse dimenzije pnevmatik 3 299.

Nega vozila261GSi s pnevmatikami Michelin Pilot
Super Sport ali Pilot Sport 4 S
Ta model je tovarniško opremljen z
visoko zmogljivimi športnimi
pnevmatikami, ki se jim pri nizkih
temperaturah učinkovitost zmanjša.9 Nevarnost
Zimske pnevmatike uporabite pri
temperaturah pod 0 °C, v
nasprotnem primeru lahko pride
do poškodbe visoko zmogljivih
športnih pnevmatik.
Oznake na pnevmatikah
Npr. 215/60 R 16 95 V
215:širina pnevmatike v mm60:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih95:oznaka nosilnosti; npr.: 95
ustreza 690 kgV:hitrostna oznakahitrostna oznaka:Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vozila. Glejte
homologacijsko potrdilo EGS, ki je
priloženo vozilu, ali druge nacionalne
registracijske dokumente. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Pnevmatike z določeno smerjovrtenja
Pnevmatike z označeno smerjo
vrtenja morajo biti nameščene tako,
da se vrtijo v pravilni smeri. Pravilna
smer vrtenja je označena s simbolom (npr. s puščico) na bočnici
pnevmatike.
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu.
To velja tudi za vozila s sistemom za
nadzor tlaka v pnevmatikah.
Tlak v pnevmatikah 3 299.
Nalepka s podatki o tlaku v
pnevmatikah na levem stebru vrat
navaja ustrezne tlake polnjenja za
originalne pnevmatike.

262Nega vozilaPredpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo
vedno napolnjena s tlakom, ki ustreza maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen
za minimalno porabo goriva,
Preverite, ali se nastavitev
napolnjenosti pnevmatik ujema s
trenutnim tlakom v pnevmatikah.
Napolnjenost pnevmatik 3 263.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite pogonsko os in slog karoserije.
2. Določite identifikacijsko kodo motorja.Podatki motorjev 3 293.
3. Določite ustrezno pnevmatiko.
Tabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 299.
Za pnevmatike, odobrene za vaše
vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
9 Opozorilo
Priporočene vrednosti tlaka, ki so
navedene v tabeli tlaka v
pnevmatikah, lahko za nekatere
pnevmatike presegajo vrednosti
tlaka, ki so navedene na
pnevmatikah. Nikoli ne
prekoračite največjega tlaka, ki je
naveden na pnevmatiki.
Ko prilagodite tlak v pnevmatikah,
izberite ustrezno nastavitev
napolnjenosti pnevmatik na strani
Napolnjenost pnevmatik na
voznikovem informacijskem zaslonu
3 115.
Odvisnost od temperature Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata. Vrednosti tlaka v
pnevmatikah, ki so navedene na
tipski ploščici pnevmatik oziroma v
razpredelnici s tlakom pnevmatik,
veljajo za hladne pnevmatike pri
temperaturi 20 °C.
Tlak je za približno 10 kPa višji, če je
temperatura višja za 10 °C. To morate upoštevati, če tlak preverjate pri
segretih pnevmatikah.

Nega vozila263Vrednost tlaka na voznikovem
informacijskem zaslonu je dejanska
vrednost tlaka. Pri ohlajeni
pnevmatiki bo prikazana nižja
vrednost, vendar to ne pomeni, da
pnevmatika pušča.
Sistem za nadzor tlaka v pnevmatikah
Sistem med vožnjo enkrat na minuto
nadzira tlak v vseh štirih
pnevmatikah, ko doseže vozilo
določeno hitrost.Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori samo na
nizek tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi prometno dovoljenje
vozila.
Izberite stran Nadzor tlaka v
pnevmatikah v meniju Info na
voznikoven informacijskem zaslonu
3 115.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo
zadevne pnevmatike na voznikovem
informacijskem zaslonu.
Sistem pri opozarjanju upošteva
temperaturo pnevmatik in nastavitev
napolnjenosti pnevmatik.
Glede nastavitve napolnjenosti
pnevmatik glejte nadaljevanje tega
poglavja.
Odvisnost od temperature 3 261.
Osnovni prikazovalnik: Če se tlak v
pnevmatiki bistveno zmanjša, je ta
vrednost tlaka v pnevmatiki prikazana kot obrnjena.
Napredna različica zaslona:
Vrednosti tlaka v pnevmatikah, ki so v
normalnem območju, so prikazane z
zeleno. Če se tlak v pnevmatiki
bistveno zmanjša, se ta vrednost
tlaka obarva oranžno.
Če sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 112.

264Nega vozilaV primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 299.
Poskrbite, da bo obremenitev vozila
ustrezala izbranemu tlaku v
pnevmatikah. Glede obremenitve
vozila glejte nadaljevanje tega
poglavja.
Po napolnitvi pnevmatik po potrebi opravite vožnjo, med katero se bodo
posodobile vrednosti tlaka o
pnevmatikah na voznikovem
informacijskem zaslonu. V tem času
lahko sveti w.
Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak, da bo tlak v
pnevmatikah kmalu prenizek.
Preverite tlak v pnevmatikah.
Opozorila in obvestila o vozilu 3 126.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in w stalno sveti.
Rezervno/začasno rezervno kolo ni
opremljeno s senzorjem tlaka. Sistem za nadzor tlaka tedaj za takšnakolesa ne deluje. Sveti kontrolna
lučka w. Sistem deluje za ostala tri
kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
sisteme, ki jih odobrava proizvajalec.
Uporaba elektronskih naprav in
bližina oddajnikov s podobnimi
frekvencami lahko moti sistem
spremljanja tlaka v pnevmatikah.
Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka v
pnevmatikah. V primeru privitega
senzorja zamenjajte ventilni vložek in tesnilni obroček. V primeru
nataknjenega senzorja zamenjajte
kompletno steblo ventila.
Stanje obremenitve vozila Tlak v pnevmatikah uravnajte glede
na obremenitev vozila v skladu z nalepko ali preglednico priporočenih
tlakov 3 299. Izberite ustrezno
nastavitev v Obremenitev pnevmatikv meniju informacij o vozilu 3 115. Te
nastavitev določa referenčni tlak za opozorila o tlaku v pnevmatikah.
Meni Obremenitev pnevmatik se
prikaže, samo če vozilo miruje in je ročna zavora vklopljena. Pri različicah
z avtomatskim menjalnikom mora biti izbirna ročica na položaju P.
Izberite:
● Light (Lahka) udobna nastavitev
za največ 3 osebe.
● Eco (Eko) Eko nastavitev za
največ 3 osebe.
● Max (Maks.) za polno
obremenitev.

Nega vozila265Funkcija samoučenjaPo zamenjavi koles ali položajevnamestitve koles mora vozilo mirovati približno 20 minut pred ponovnim
izračunavanjem. Spodnji postopek
ponovnega pomnjenja zahteva
največ 10-minutno vožnjo s hitrostjo
od 40 do 100 km/h. Odsvetujemo
daljšo vožnjo zunaj tega razpona
hitrosti. Po potrebi zapeljite na
podeželsko ali podobno cesto, ki
omogoča neprekinjeno vožnjo. Med
postopkom ponovnega pomnjenja se
na voznikovem informacijskem
zaslonu pojavi $ ali vrednosti tlaka.
Če se med postopkom ponovnega pomnjenja pride no napake, se na
voznikovem informacijskem zaslonu
prikaže sporočilo o neuspelem
postopku. w utripa 60 sekund, nato
začne neprekinjeno svetiti.
Če se to zgodi, ponovite postopek
pomnjenja. Vozilo naj miruje približno
20 minut, nato pa znova vozite 10
minut, kot je opisano zgoraj.
Globina profila Redno preverjajte globino profila.Iz varnostnih razlogov morate
pnevmatiko zamenjati pri globini
profila 2 do 3 mm (zimske pnevmatike
pri 4 mm).
Zaradi varnosti je priporočljivo, da se
globina profila pnevmatik na isti osi ne razlikuje za več kot 2 mm.
Zakonsko predpisana najnižja
dovoljena globina profila (1,6 mm) je
dosežena, ko profil sega do oznake
obrabljenosti (TWI). Njihov položaj je
razviden iz oznak na zunanji stranici
pnevmatike.
Če je obrabljenost profila sprednjih
pnevmatik večja od zadnjih, občasno
premestite sprednje pnevmatike na
zadnja in zadnje na sprednja kolesa.
Smer vrtenja koles mora ostati ista.
Pnevmatike se starajo, tudi če jih ne
uporabljate. Priporočamo, da
menjavate pnevmatike na 6 let.
Uporaba pnevmatik in koles
drugih dimenzij
Če želite namestiti pnevmatike, ki se
po dimenzijah razlikujejo od
tovarniških, je v določenih primerih
potrebno na novo programirati
nazivni tlak v pnevmatikah ter izvesti tudi druge spremembe.
Če pnevmatike zamenjate z drugimi
druge velikosti, zamenjajte nalepko z
navedbo tlaka v pnevmatikah in
ponastavite sistem za nadzor tlaka v
pnevmatikah 3 263.

266Nega vozila9Opozorilo
Uporaba neprimernih pnevmatik
ali platišč lahko povzroči prometno
nesrečo in privede do odvzema
vozniškega dovoljenja.
Kolesni pokrovi
Uporabljajte okrasne pokrove in
pnevmatike, ki so odobrene od
proizvajalca in izpolnjujejo pogoje za
kombinacijo platišč/pnevmatik.
Če uporabite okrasne pokrove in pnevmatike, ki jih ni odobril
proizvajalec, potem pnevmatike ne
smejo imeti zaščitnega robu.
Okrasni pokrovi ne smejo ovirati
hlajenja zavor.
9 Opozorilo
Uporaba neprimernih pnevmatik
ali okrasnih pokrovov utegne
pripeljati do nenadne izgube tlaka
in s tem do prometne nesreče.
Vozila z jeklenimi platišči: Pri uporabi varovalnih kolesnih matic ne pritrdite
kolesnih pokrovov.
Snežne verige
Snežne verige smete nameščati
samo na pogonska (sprednja) kolesa.
Uporabljajte le snežne verige z
drobnimi členi. Veriga sme izstopati
od tekalne površine in notranjega
bočnega dela pnevmatike za največ
10 mm (vključno z zaklepom).
9 Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Uporaba snežnih verig ni dovoljena
na pnevmatikah dimenzij 215/60 R16 ,
215/55 R17, 225/55 R17 in
235/45 R18.
Začasno rezervno kolo
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilopnevmatik
Manjše poškodbe profila pnevmatik
lahko odpravimo z uporabo kompleta za popravilo pnevmatik.
Tujkov ne odstranjujte iz pnevmatike. Poškodb pnevmatike, večjih od
4 mm, in poškodb stranske stene
pnevmatike ni mogoče odpraviti s
kompletom za popravilo pnevmatik.

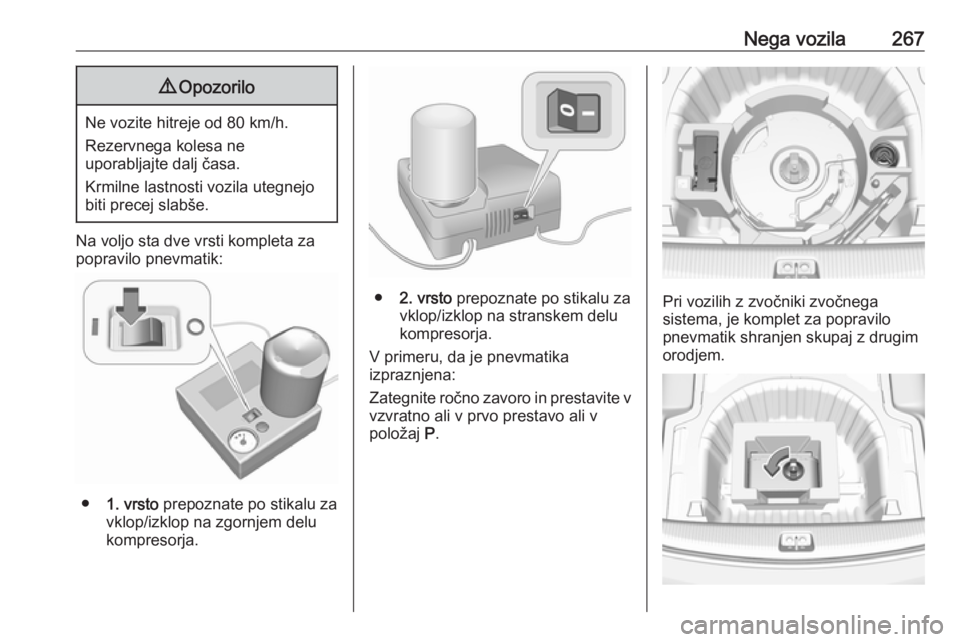

Nega vozila2679Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
Na voljo sta dve vrsti kompleta za popravilo pnevmatik:
● 1. vrsto prepoznate po stikalu za
vklop/izklop na zgornjem delu
kompresorja.
● 2. vrsto prepoznate po stikalu za
vklop/izklop na stranskem delu kompresorja.
V primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v
položaj P.Pri vozilih z zvočniki zvočnega
sistema, je komplet za popravilo
pnevmatik shranjen skupaj z drugim
orodjem.

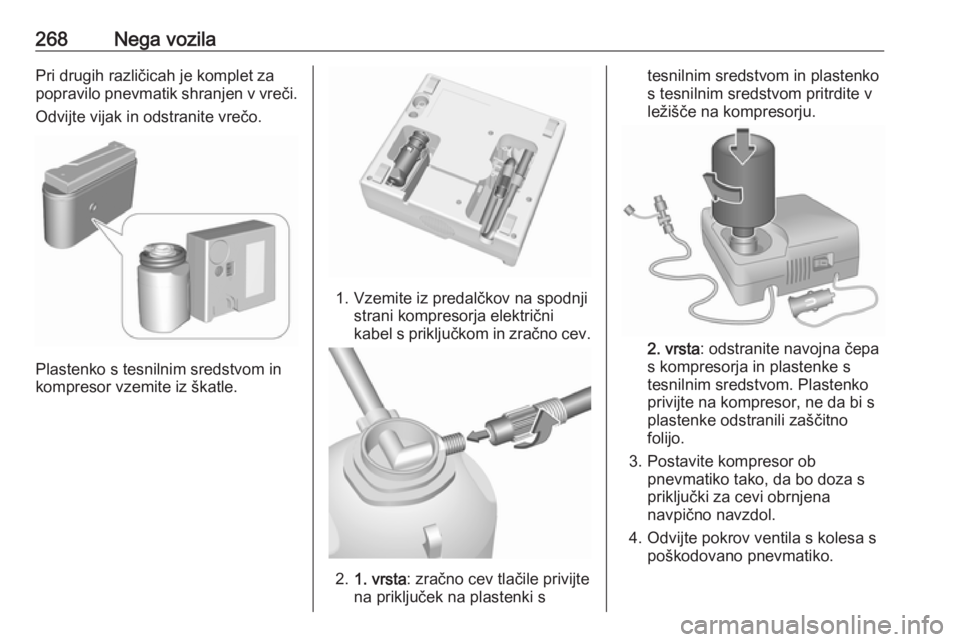

268Nega vozilaPri drugih različicah je komplet zapopravilo pnevmatik shranjen v vreči.
Odvijte vijak in odstranite vrečo.
Plastenko s tesnilnim sredstvom in
kompresor vzemite iz škatle.
1. Vzemite iz predalčkov na spodnji strani kompresorja električni
kabel s priključkom in zračno cev.
2. 1. vrsta : zračno cev tlačile privijte
na priključek na plastenki s
tesnilnim sredstvom in plastenko
s tesnilnim sredstvom pritrdite v
ležišče na kompresorju.
2. vrsta : odstranite navojna čepa
s kompresorja in plastenke s
tesnilnim sredstvom. Plastenko
privijte na kompresor, ne da bi s
plastenke odstranili zaščitno
folijo.
3. Postavite kompresor ob pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
4. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
