130 Klima Sistemi Kumanda Birimleri
Klima Sistemi
Kumanda Birimleri
Klima Sistemleri
Isıtma ve HavalandırmaSistemi . . . . . . . . . . . . . . . . . . . . . . 130
Klima Sistemi . . . . . . . . . . . . . . . . . 131
Elektronik Klima Sistemi . . . . . . 133
Hava Çıkışları
Ayarlanabilir Hava Çıkışları . . . 137
Sabit Hava Çıkışları . . . . . . . . . . 137
Bakım
Hava Girişi . . . . . . . . . . . . . . . . . . . 137
Yolcu Bölmesi Hava Filtresi . . . 138
Klimanın Düzenli Kullanımı . . . 138
Servis . . . . . . . . . . . . . . . . . . . . . . . . 138
Klima Sistemleri
Isıtma ve Havalandırma
Sistemi
Kumanda düğmeleri:
. sıcaklık
. hava dağıtımı
. fan hızı
. buğudan ve buzdan arındırma
. hava sirkülasyonu
. ısıtmalı arka cam
0IsıtmalıArka
Cam 028
ii
Sıcaklık
Düğmeyi çevirerek sıcaklığı
ayarlayın.
Kırmızı: sıcak
Mavi: soğuk
Isıtma kapasitesi, motor ısınıncaya
kadar tamamen temin edilemez.
Hava dağıtımı
E: Ayarlanabilen havalandırma
çıkışları üzerinden baş bölgesine.
):Baş bölgesine ve ayak
bölgesine.
[: Havanın çoğu ayak bölümün-
deki havalandırma çıkışlarına, küçük
bir kısmını da ön cam ile ön kapı
camlarına ve yan havalandırma
çıkışlarına yönlendirilir.
-: Havanın çoğu ayak bölümün-
deki havalandırma çıkışlarına ve ön
cama, küçük bir kısmını ön kapı
camlarına ve yan havalandırma
çıkışlarına yönlendirilir.
0: Havanın çoğu ön cama ve ön
kapı camına, küçük bir kısmı da yan
havalandırma çıkışlarına yönlendi-
rilir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Klima Sistemi Kumanda Birimleri 131
Fan hızı
Hava akışıkontrol düğmesini
istenen hıza getirin.
Buğudan ve buzdan arındırma
. Hava dağıtım düğmesini buzdan
arındırma DEFROST
0
konumuna getirin.
. Sıcaklık kontrolünü en yüksek
seviyeye ayarlayın.
. Hızlı buz çözme için, fan kontrol
düğmesini en yüksek devire
getirin.
. Isıtmalı arka camı R
1açın.
. Yan havalandırma çıkışlarını
ihtiyaca göre açın ve yan
camlara doğru yönlendirin.
Not
Eğer buğudan ve buzdan arındırma
ayarları seçilirse, Autostop iptal
edilecektir.
Eğer motor Autostop modundayken
buğudan ve buzdan arındırma
ayarları seçilirse, motor otomatik
olarak yeniden başlar. Not
Eğer mod kolu Buzdan arındırma
moduna ayarlanmışsa
0, klima
çalışır ve Hava Sirkülasyonu modu
gösterge durumundan bağımsız
olarak dış hava moduna ayarlanır.
Durdur-çalıştır sistemi
0Otomatik
Motor Durdur/Çalıştır Özelliği 0142
ii.
Klima Sistemi
Klima sistemi şunlar için kumanda-
lara sahiptir :
Klima : Soğutma
W:Hava sirkülasyonu
Soğutma
Soğutmayı açmak içinA/Cüzerine
basın. Etkinleştirme düğmedeki LED
ile gösterilir. Soğutma sadece motor
çalışıyorken ve klima kumandasının
fanı açıkken işlevseldir. Soğutmayı
kapatmak için A/Cüzerine tekrar
basın. Dış hava sıcaklığı donma
noktasının biraz üzerinde olduğunda
klima sistemi havayı soğutur ve
nemini alır (kurutur). Bu yüzden
aracın altından yoğuşma suyu
damlayabilir. Soğutma ve kurutma
gerekmediği zaman, yakıt tasarrufu
sağlamak için soğutma sistemini
kapatın. Etkinleştirilmiş soğutma
Autostop'ları engelleyebilir.
Hava sirkülasyon sistemi
Hava sirkülasyon moduWile
açılır ve kapatılır. Resirkülasyonun
açık olduğuna bir gösterge lambası
ile işaret edilir.
Devridaim modunu devre dışı
bırakmak için
Wüzerine tekrar
basın.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
132 Klima Sistemi Kumanda Birimleri
{Uyarı
Temiz hava için periyodik olarak
dışhava moduna geçin. Hava
sirkülasyon sistemi açıldığında
araç dışındaki taze havanın araç
içine girişi en aza indirilir.
Soğutma fonksiyonu devreye
alınmadan hava sirkülasyon modu
seçilirse havadaki nem oranı
artar, camlar buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli çevre hava
koşullarında, ön cam dışarıdan
buharlanabilir, soğuk hava o yöne
yönlendirildiğinde. Eğer ön cam
dışarıdan buharlanırsa, ön cam
sileceğini etkinleştirin ve
0devre
dışı bırakın.
Azami soğutma
Sıcak havanın dağılması için ön
camı kısa bir süre için açın. .
Soğutmak için klimayı açın.
. Hava sirkülasyonu sistemini
açın
W.
. Hava dağıtımı anahtarına
basın
E.
. Sıcaklık kontrolünü en düşük
seviyeye ayarlayın.
. Fan hızını en yüksek seviyeye
ayarlayın.
. Bütün havalandırmaları açın.
Camların buğudan ve buzdan
arındırılması
.
Hava dağıtım düğmesini buzdan
arındırma DEFROST
0
konumuna getirin.
. Sıcaklık kontrolünü en yüksek
seviyeye ayarlayın.
. Hızlı buz çözme için, fan kontrol
düğmesini en yüksek devire
getirin.
. Isıtmalı arka camı R
1açın.
. Yan havalandırma çıkışlarını
ihtiyaca göre açın ve yan
camlara doğru yönlendirin. Not
Eğer motor çalışırken
1üzerine
basılırsa, Autostop
1üzerine
tekrar basılana kadar engellenir.
Eğer motor Autostop modundayken
1üzerine basılırsa, motor otomatik
olarak yeniden başlar.
Not
Eğer mod kolu Buzdan arındırma
moduna ayarlanmışsa
1, klima
çalışır ve Hava Sirkülasyonu modu
gösterge durumundan bağımsız
olarak dış hava moduna ayarlanır.
Durdur-çalıştır sistemi
0Otomatik
Motor Durdur/Çalıştır Özelliği 0142
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Klima Sistemi Kumanda Birimleri 133
Elektronik Klima Sistemi
Kumanda düğmeleri:
.sıcaklık
. hava dağıtımı
. fan hızı
. otomatik mod
. hava sirkülasyonu
. buğudan ve Buzdan arındırma
Sıcaklık
Düğmeyi çevirerek sıcaklığı
ayarlayın.
Kırmızı :sıcak Mavi :
soğuk
Isıtma kapasitesi, motor ısınıncaya
kadar tamamen temin edilemez.
Hava dağıtımı
E: Ayarlanabilen havalandırma
çıkışları üzerinden baş bölgesine.
):Baş bölgesine ve ayak
bölgesine.
[: Havanın çoğu ayak bölümün-
deki havalandırma çıkışlarına, küçük
bir kısmını da ön cam ile ön kapı
camlarına ve yan havalandırma
çıkışlarına yönlendirilir.
-: Havanın çoğu ayak bölümün-
deki havalandırma çıkışlarına ve ön
cama, küçük bir kısmını ön kapı
camlarına ve yan havalandırma
çıkışlarına yönlendirilir.
0: Havanın çoğu ön cama ve ön
kapı camına, küçük bir kısmı da yan
havalandırma çıkışlarına yönlendi-
rilir.
Fan hızı
Hava akışı kontrol kadran kolunu
istenen hıza getirin. Kapatıp açmak için,
Püzerine
basın veya üfleme kolunu ayarlayın.
Otomatik mod
Sistem, aracı istenen sıcaklığa
getirmek üzere ısıtmak veya
soğutmak için, fan hızı, hava
dağıtımı, klima ve devridaimi
otomatik olarak kontrol eder. AUTO
gösterge ışığıyanarken, sistem tam
otomatik çalışma modundadır. Eğer
hava teslim modu, fan hızı, resirkü-
lasyon veya klima ayarları belir-
lenmiş ise, AUTO gösterge kapanır.
Yekıt verimliliğini artırmak ve aracı
daha çabuk soğutmak için, sıcak
havada devridaim otomatik olarak
seçilebilir. Devridaim lambası
yanmaz. Devridaimi seçmek için
Wdüğmesine basın, dış havayı
seçmek için düğmeye tekrar basın.
Sistemi kapatmak için güç
P
üzerine basın.
Maksimum konfor için temel ayar:
. AUTO (OTOMATİK) düğmesine
basın.
. Otomatik modda hava dağılımını
optimize etmek için bütün
havalandırma çıkışlarını açın.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
134 Klima Sistemi Kumanda Birimleri
.En iyi soğutma ve buhardan
arınmayı açmak için Klima
üzerine basın. Etkinleştirme
düğmedeki LED ile gösterilir.
. İstenen sıcaklık değerini girin.
Sıcaklık ön seçimi
Sıcaklık istenen değere ayarlana-
bilir. Eğer minimum sıcaklık Lo
ayarlı ise, klima sistemi maksimum
soğutmada çalışır, soğutmak için
klima açılmış ise. Eğer maksimum
sıcaklık Hi ayarlanmışsa, klima
kontrol sistemi en fazla ısıtmada
çalışır. Önerilen sıcaklık 22 °C'dir.
Not
Eğer klima açılırsa, ayarlı kabin
sıcaklığının düşürülmesi motorun
Autostop modundan yeniden başla-
masına veya Autostop'un engellen-
mesine neden olabilir
0Otomatik
Motor Durdur/Çalıştır Özelliği 0142
ii.
Hava sirkülasyon sistemi
Hava sirkülasyon moduWile
açılır ve kapatılır. Resirkülasyonun
açık olduğuna bir gösterge lambası
ile işaret edilir. Devridaim modunu devre dışı
bırakmak için
Wüzerine tekrar
basın.
{Uyarı
Temiz hava için periyodik olarak
dış hava moduna geçin. Hava
sirkülasyon sistemi açıldığında
araç dışındaki taze havanın araç
içine girişi en aza indirilir.
Soğutma fonksiyonu devreye
alınmadan hava sirkülasyon modu
seçilirse havadaki nem oranı
artar, camlar buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Camların buğudan ve buzdan
arındırılması
.0öğesine basın. Etkinleştirme
düğmedeki LED ile gösterilir. Ve
sirkülasyon modu ayarlanmalı ve
otomatik olarak dış hava moduna sabitlenmelidir. Klima
sistemi çalıştırılır ama gösterge
ışıkları
değişmez.
. Sıcaklık ve hava dağılımı
otomatik olarak ayarlanır ve fan
yüksek hızda çalışır.
. Isıtmalı arka camı R
1açın.
. Önceki moda dönüş için :
Otomatik moda dönüş için
0
üzerine basın:AUTOüzerine
basın
Not
Eğer motor çalışırken
0üzerine
basılırsa, Autostop
0üzerine
tekrar basılana kadar engellenir.
Eğer motor Autostop modundayken
0üzerine basılırsa, motor otomatik
olarak yeniden başlar.
Durdur-çalıştır sistemi
0Otomatik
Motor Durdur/Çalıştır Özelliği 0142
ii.
Manüel ayarlar
Klima kontrol sistemi ayarları
düğmelerin ve dönen kolların
sıralanan şekilde ayarlanması ile
değiştirilebilir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Klima Sistemi Kumanda Birimleri 135

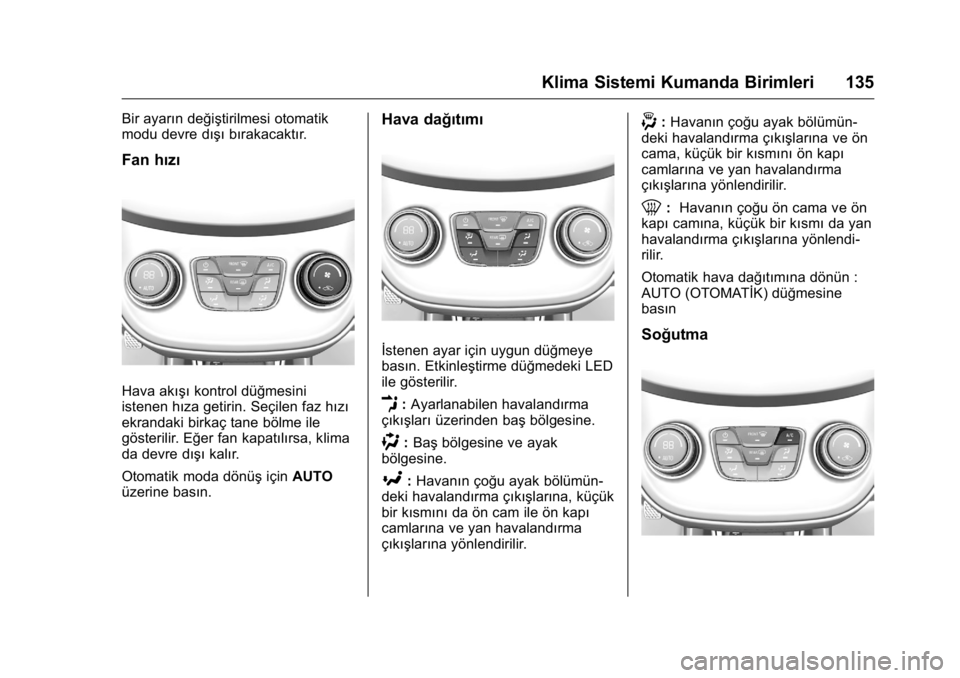

Bir ayarın değiştirilmesi otomatik
modu devre dışıbırakacaktır.
Fan hızı
Hava akışıkontrol düğmesini
istenen hıza getirin. Seçilen faz hızı
ekrandaki birkaç tane bölme ile
gösterilir. Eğer fan kapatılırsa, klima
da devre dışı kalır.
Otomatik moda dönüş içinAUTO
üzerine basın.
Hava dağıtımı
İstenen ayar için uygun düğmeye
basın. Etkinleştirme düğmedeki LED
ile gösterilir.
E: Ayarlanabilen havalandırma
çıkışları üzerinden baş bölgesine.
):Baş bölgesine ve ayak
bölgesine.
[: Havanın çoğu ayak bölümün-
deki havalandırma çıkışlarına, küçük
bir kısmını da ön cam ile ön kapı
camlarına ve yan havalandırma
çıkışlarına yönlendirilir.
-: Havanın çoğu ayak bölümün-
deki havalandırma çıkışlarına ve ön
cama, küçük bir kısmını ön kapı
camlarına ve yan havalandırma
çıkışlarına yönlendirilir.
0: Havanın çoğu ön cama ve ön
kapı camına, küçük bir kısmı da yan
havalandırma çıkışlarına yönlendi-
rilir.
Otomatik hava dağıtımına dönün :
AUTO (OTOMATİK) düğmesine
basın
Soğutma

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
136 Klima Sistemi Kumanda Birimleri
Soğutmayıaçmak için A/C üzerine
basın. Etkinleştirme düğmedeki LED
ile gösterilir. Soğutma sadece motor
çalışıyorken ve klima kumandasının
fanı açıkken işlevseldir. Soğutmayı
kapatmak için A/C üzerine tekrar
basın. Dış hava sıcaklığı belirli bir
değerin üzerinde olduğunda klima
sistemi havayı soğutur ve nemini alır
(kurutur). Bu yüzden aracın altından
yoğuşma suyu damlayabilir.
Soğutma ve kurutma gerekmediği
zaman, yakıt tasarrufu sağlamak
için soğutma sistemini kapatın.
Etkinleştirilmiş soğutma Autostop'u
engelleyebilir
0Otomatik Motor
Durdur/Çalıştır Özelliği 0142
ii.
Hava sirkülasyon sistemi
Hava sirkülasyonu modunu etkinleş-
tirmek için
Wüzerine basın.
Etkinleştirme düğmedeki LED ile
gösterilir.
Devridaim modunu devre dışı
bırakmak için
Wüzerine tekrar
basın.
{Uyarı
Hava sirkülasyon sistemi açıldı-
ğında araç dışındaki taze havanın
araç içine girişi en aza indirilir.
Soğutma fonksiyonu devreye
alınmadan hava sirkülasyon modu
seçilirse havadaki nem oranı
artar, camlar içeriden buğulana-
bilir. Zaman geçtikçe araç içerisin-
deki hava kalitesi bozulur, bu
durum araç içinde bulunanların
yorgunluk belirtileri göstermesine
yol açabilir.
Sıcak ve çok nemli çevre hava
koşullarında, ön cam dışarıdan
buharlanabilir, soğuk hava o yöne
yönlendirildiğinde. Eğer ön cam
dışarıdan buharlanırsa, ön cam
sileceğini etkinleştirin.
Azami soğutma
Sıcak havanın dağılması için ön
camı kısa bir süre için açın.
. Soğutmak için klimayı açın.
. Hava sirkülasyonu sistemini
açın
W. .
Hava dağıtımı anahtarına
basın
E.
. Sıcaklık kontrolünü en düşük
seviyeye ayarlayın.
. Fan hızını en yüksek seviyeye
ayarlayın.
. Bütün havalandırmaları açın.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Klima Sistemi Kumanda Birimleri 137
Hava Çıkışları
Ayarlanabilir Hava
Çıkışları
Buharlaştırıcının (evaparatör) hava
akımıeksikliği nedeniyle donma-
ması için soğutma fonksiyonu açık
olduğunda en azından bir hava
çıkışı açık olmalıdır.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın. Akışı
istemezseniz, orta havalandırma
çıkışı için çıtaları içeriye ve yan havalandırma çıkışı
için dışarıya
taşıyın. Havalandırma çıkışı kapalı
konumda hava sızıntısına sahiptir.
{Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir
şey koymayın. Kaza halinde
hasar ve yaralanma tehlikesi
mevcuttur.
Sabit Hava Çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave
hava çıkışları bulunur. Bunlar sabittir
ve ayarlanamaz.
Bakım
Hava Girişi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin sağlan-
ması için temiz tutulmalıdır. Gerekti-
ğinde yapraklar, pislikler veya kar
birikintileri temizlenmelidir.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
138 Klima Sistemi Kumanda Birimleri
Yolcu Bölmesi Hava
Filtresi
Kabin hava filtrelendirmesi
Parçacık filtresi sabit parçacık-
lardan, polen, toz veya kurum gibi,
kabin havasınıtemizler. Filtre,
düzenli servis planı kapsamında
değiştirilmelidir.
Dikkat
Eğer araç tozlu şartlarda, hava
kirliliğinin yüksek olduğu yerlerde
ve asfalt olmayan yollarda sık
kullanılıyorsa hava filtresinin
bakımı daha sık aralıklarla yapıl-
malıdır. Filtrenin verimini azaltır
ve bronşların daha fazla etkilen-
mesine sebep olur.
Klimanın Düzenli
Kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve
zamana bakılmaksızın klimanın
ayda bir kez birkaç dakika çalıştırıl- ması
gerekir. Soğutma fonksiyo-
nunun çok düşük dış hava
sıcaklıklarında çalıştırılması
mümkün değildir.
Servis
Optimum soğutma performansı için
klima sistemini yılda bir kontrol ettir-
menizi tavsiye ederiz.
. fonksiyon ve basınç testi
. ısıtma fonksiyonu
. kaçak kontrolü
. tahrik kayışı kontrolü
. yoğuşturucu (kondansatör) ve
buharlaştırıcının (evaparatör)
temizlenmesi
. performans kontrolü

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Sürüşve Kullanım 139
Sürüşve Kullanım
Sürüş Bilgileri
Bir Aracın Kontrolü . . . . . . . . . . . 139
Direksiyon . . . . . . . . . . . . . . . . . . . . 140
Çalıştırma ve Kullanım
Yeni Araç Alıştırma . . . . . . . . . . . 140
Kontak Konumları . . . . . . . . . . . . 140
Motorun Çalıştırılması . . . . . . . . 141
Tutulan Aksesuar Gücü (RAP) . . . . . . . . . . . . . . . . . 142
Motorun otomatik olarak Çalış- ması/Durması Özelliği . . . . . . . 142
Park etme . . . . . . . . . . . . . . . . . . . . 144
Motor Egzozu
Motor Egzozu . . . . . . . . . . . . . . . . 145
Katalitik Konvertör . . . . . . . . . . . . 145
Manuel Şanzıman
ManuelŞanzıman . . . . . . . . . . . . 146
Frenler
Frenler . . . . . . . . . . . . . . . . . . . . . . . 147
Anti Blokaj Fren
Sistemi (ABS) . . . . . . . . . . . . . . . 147
El Freni . . . . . . . . . . . . . . . . . . . . . . . 148
Fren Asistanı . . . . . . . . . . . . . . . . . 148
Yokuşta Kalkış Desteği (HSA) . . . . . . . . . . . . . . 148
Sürüş Kontrol Sistemleri
ÇekişKontrol
Sistemi (TCS) . . . . . . . . . . . . . . . 149
Elektronik Stabilite Kontrolü (ESC) . . . . . . . . . . . . . . 150
Nesne Tespit Sistemleri
Park Asistanı (Arka park
asistanı) . . . . . . . . . . . . . . . . . . . . 152
Sürücü Destek Sistemleri
Sürücü Destek Sistemleri . . . . . 153
Hız Sabitleme Sistemi (Cruise Control) . . . . . . . . . . . . . . . . . . . . . 153
Hız Sınırlayıcı . . . . . . . . . . . . . . . . 155
Şerit Değiştirme Uyarısı (LDW) . . . . . . . . . . . . . . . 156
Yakıt
(Benzinli Motorlar için)
Yakıt . . . . . . . . . . . . . . . . . . . . . . . . 157
Deponun Doldurulması . . . . . . . 158
Yakıt Tüketimi - CO2 Emisyonları . . . . . . . . . . . . . . . . . 159
SürüşBilgileri
Bir Aracın Kontrolü
Motor çalışmıyorken vites
boşta aracı sürmeyin
(Autostop hariç)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir.
Rölanti takviyesi
Eğer araç aküsünün durumu
nedeniyle akünün şarj edilmesi talep
edilmişse, jeneratörün güç çıkışı
arttırılmıştır. Bu sesli de olabilen
rölanti takviyesi ile gerçekleştirilir.
Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Sadece tam uyan ve sürücü tarafın-
daki tutucular ile sabitlenen zemin
halıları kullanın.
