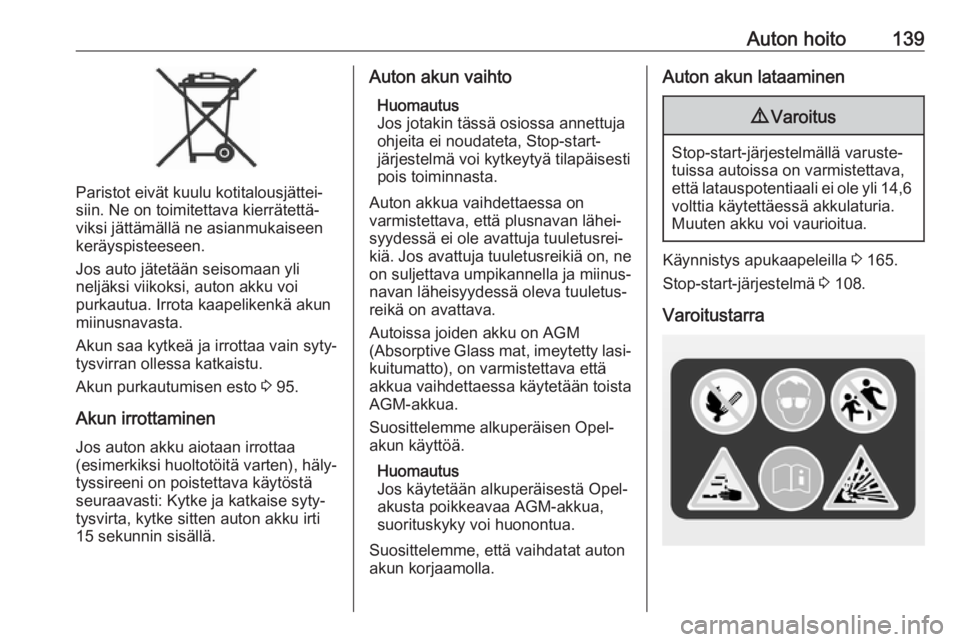

Auton hoito139
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Jos auto jätetään seisomaan yli
neljäksi viikoksi, auton akku voi
purkautua. Irrota kaapelikenkä akun
miinusnavasta.
Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Akun purkautumisen esto 3 95.
Akun irrottaminen
Jos auton akku aiotaan irrottaa
(esimerkiksi huoltotöitä varten), häly‐
tyssireeni on poistettava käytöstä
seuraavasti: Kytke ja katkaise syty‐
tysvirta, kytke sitten auton akku irti
15 sekunnin sisällä.
Auton akun vaihto
Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.
Autoissa joiden akku on AGM (Absorptive Glass mat, imeytetty lasi‐
kuitumatto), on varmistettava että
akkua vaihdettaessa käytetään toista AGM-akkua.
Suosittelemme alkuperäisen Opel-
akun käyttöä.
Huomautus
Jos käytetään alkuperäisestä Opel-
akusta poikkeavaa AGM-akkua,
suorituskyky voi huonontua.
Suosittelemme, että vaihdatat auton
akun korjaamolla.Auton akun lataaminen9 Varoitus
Stop-start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli 14,6
volttia käytettäessä akkulaturia.
Muuten akku voi vaurioitua.
Käynnistys apukaapeleilla 3 165.
Stop-start-järjestelmä 3 108.
Varoitustarra

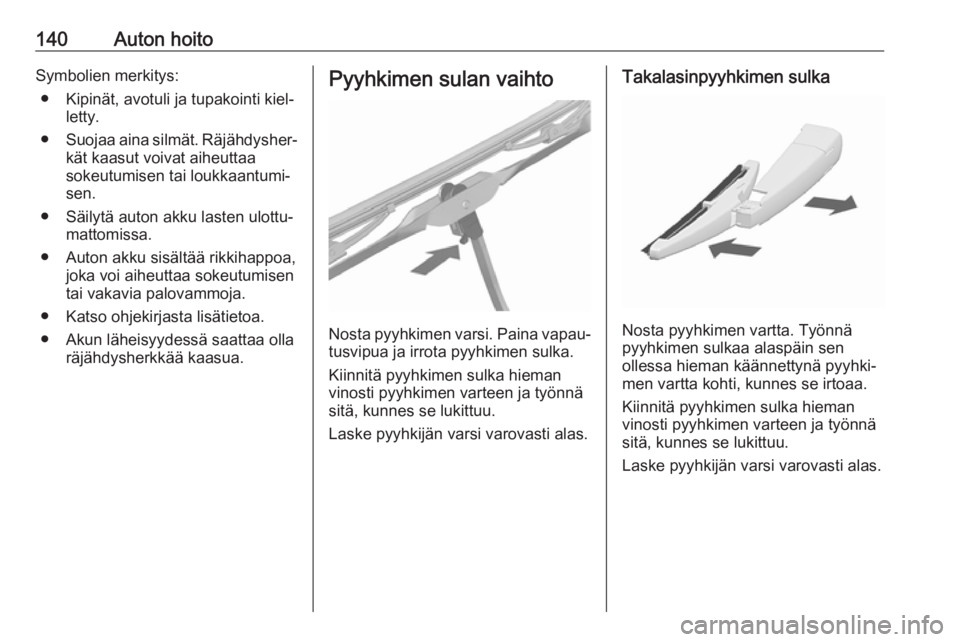

140Auton hoitoSymbolien merkitys:● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Akun läheisyydessä saattaa olla räjähdysherkkää kaasua.Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi. Paina vapau‐tusvipua ja irrota pyyhkimen sulka.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Työnnä
pyyhkimen sulkaa alaspäin sen
ollessa hieman käännettynä pyyhki‐
men vartta kohti, kunnes se irtoaa.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

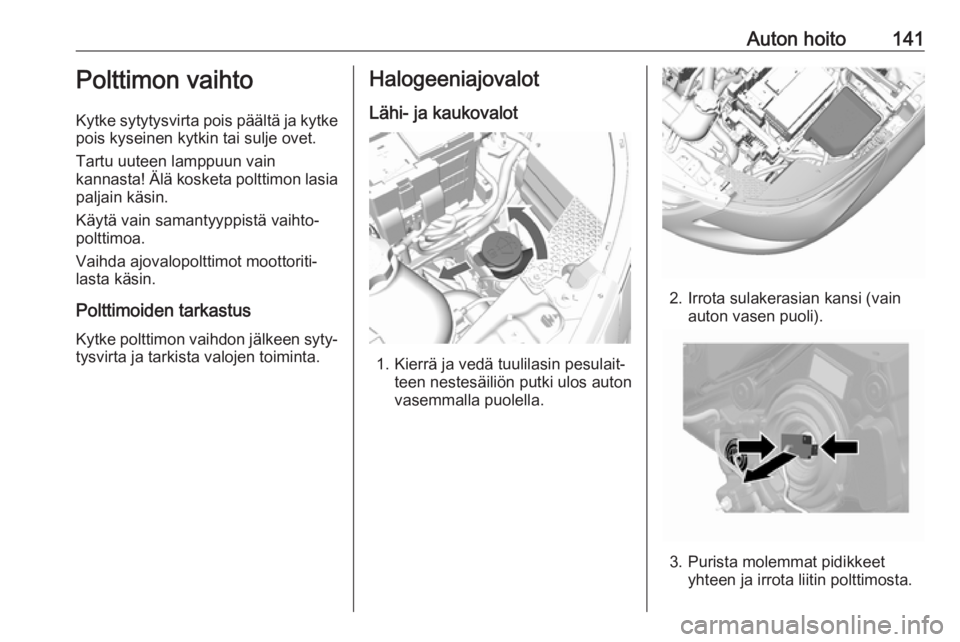

Auton hoito141Polttimon vaihto
Kytke sytytysvirta pois päältä ja kytke pois kyseinen kytkin tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta! Älä kosketa polttimon lasia
paljain käsin.
Käytä vain samantyyppistä vaihto‐ polttimoa.
Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
Lähi- ja kaukovalot
1. Kierrä ja vedä tuulilasin pesulait‐ teen nestesäiliön putki ulos auton
vasemmalla puolella.
2. Irrota sulakerasian kansi (vain auton vasen puoli).
3. Purista molemmat pidikkeetyhteen ja irrota liitin polttimosta.

142Auton hoito
4. Irrota suojus.
5. Paina jousipidintä ja päästä.
6. Poista lamppu heijastimesta.
7. Kun asennat uutta lamppua, kiin‐ nitä kielekkeet heijastimen syven‐nyksiin.
8. Kytke jousipidike.
9. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
10. Varmista vesivuotojen ja voimak‐ kaan kondensaation estämiseksi,että suojakansi on kunnolla
paikallaan.
Sivuvalot/päiväajovalot 1. Irrota sulakerasian kansi (vain auton vasen puoli).2. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.

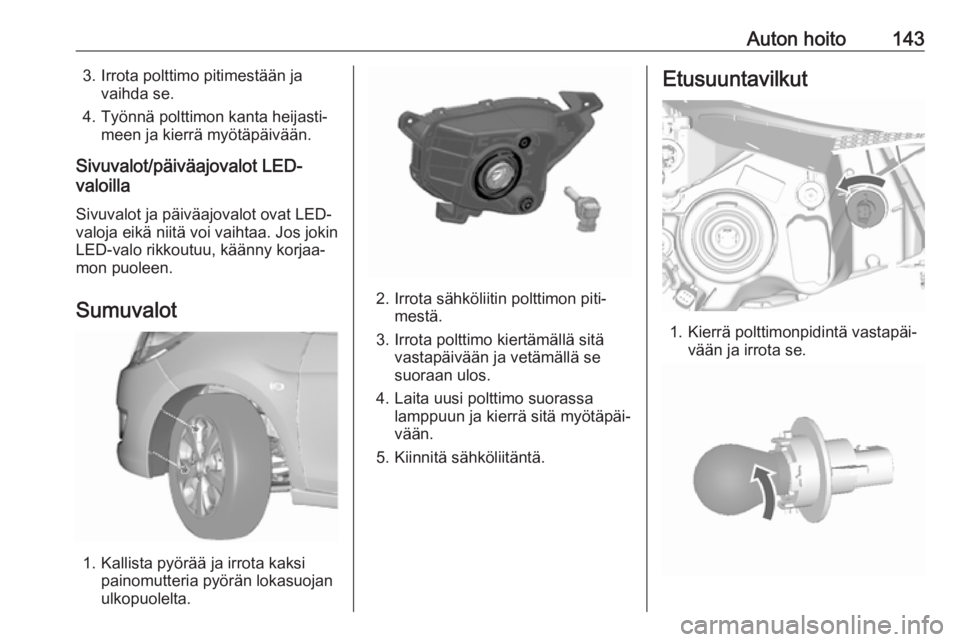

Auton hoito1433. Irrota polttimo pitimestään javaihda se.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-
valoja eikä niitä voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Sumuvalot
1. Kallista pyörää ja irrota kaksi painomutteria pyörän lokasuojan
ulkopuolelta.
2. Irrota sähköliitin polttimon piti‐ mestä.
3. Irrota polttimo kiertämällä sitä vastapäivään ja vetämällä se
suoraan ulos.
4. Laita uusi polttimo suorassa lamppuun ja kierrä sitä myötäpäi‐
vään.
5. Kiinnitä sähköliitäntä.
Etusuuntavilkut
1. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.

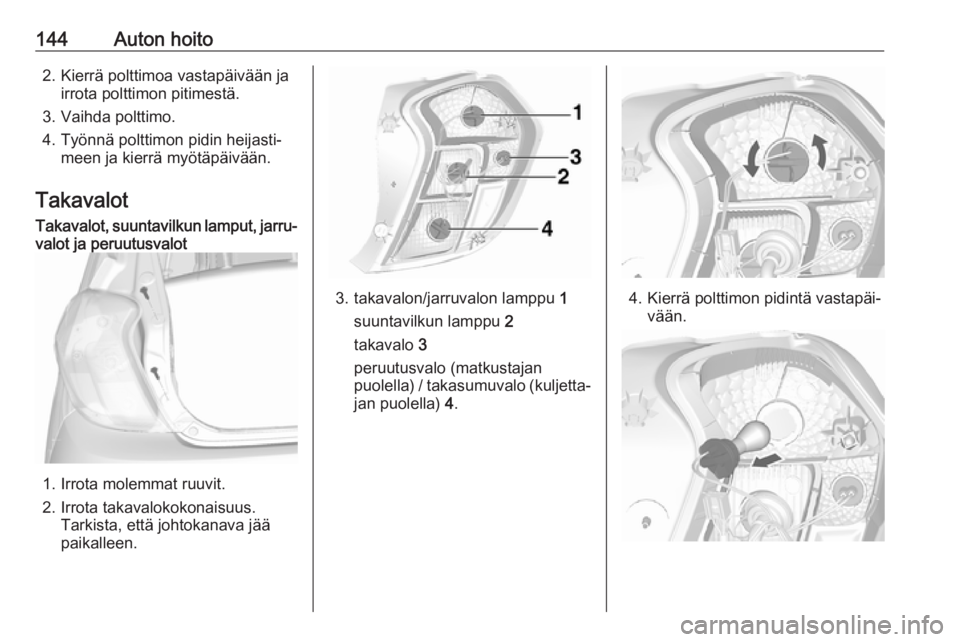

144Auton hoito2. Kierrä polttimoa vastapäivään jairrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään.
TakavalotTakavalot, suuntavilkun lamput, jarru‐ valot ja peruutusvalot
1. Irrota molemmat ruuvit.
2. Irrota takavalokokonaisuus. Tarkista, että johtokanava jää
paikalleen.
3. takavalon/jarruvalon lamppu 1
suuntavilkun lamppu 2
takavalo 3
peruutusvalo (matkustajan
puolella) / takasumuvalo (kuljetta‐ jan puolella) 4.4. Kierrä polttimon pidintä vastapäi‐
vään.

Auton hoito1455. Irrota lampun pidin. Paina lamp‐pua hieman sisään kantaan,kierrä vastapäivään, vedä ulos ja
vaihda uuteen.
6. Työnnä polttimon pidin takava‐ loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna taka‐
valokokonaisuus koriin ja kiristä
ruuvit. Sulje ja lukitse suojukset.
7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Kylkisuuntavilkut Jos polttimo on vaihdettava, irrota
lamppukotelo:1. Työnnä lamppua eteenpäin ja ota
se pois etulokasuojasta takapää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna taka‐
pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.

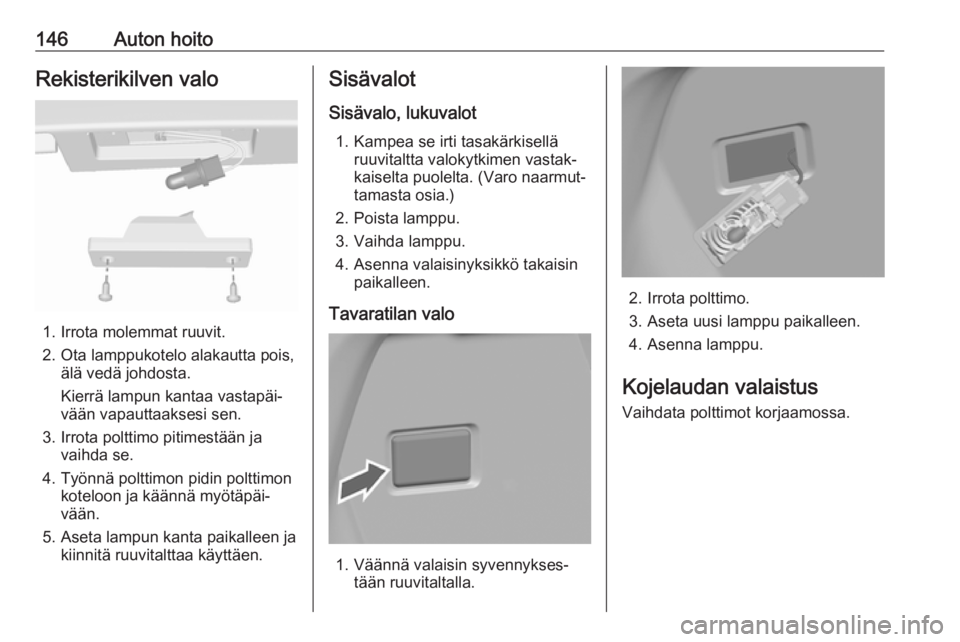

146Auton hoitoRekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota polttimo pitimestään ja vaihda se.
4. Työnnä polttimon pidin polttimon koteloon ja käännä myötäpäi‐
vään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Sisävalot
Sisävalo, lukuvalot 1. Kampea se irti tasakärkisellä ruuvitaltta valokytkimen vastak‐
kaiselta puolelta. (Varo naarmut‐
tamasta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen. 4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.

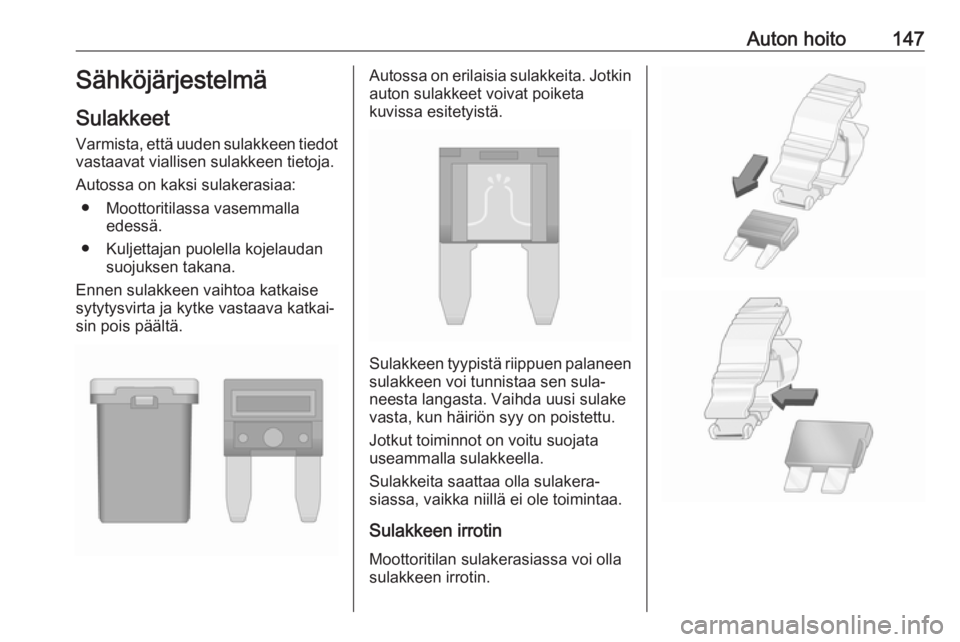

Auton hoito147Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● Moottoritilassa vasemmalla edessä.
● Kuljettajan puolella kojelaudan suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.Autossa on erilaisia sulakkeita. Jotkin
auton sulakkeet voivat poiketa
kuvissa esitetyistä.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

148Auton hoito

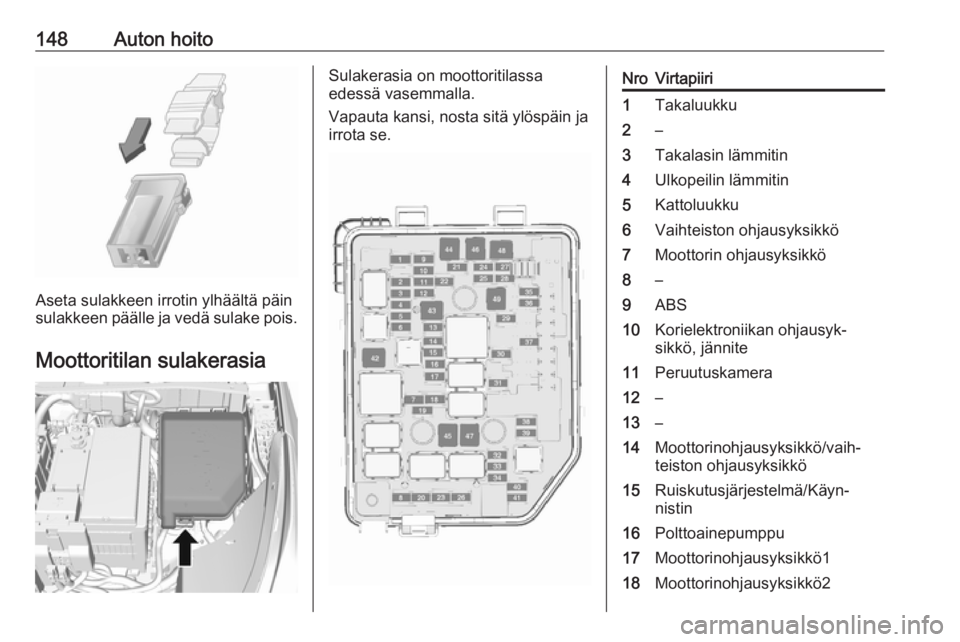

Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.NroVirtapiiri1Takaluukku2–3Takalasin lämmitin4Ulkopeilin lämmitin5Kattoluukku6Vaihteiston ohjausyksikkö7Moottorin ohjausyksikkö8–9ABS10Korielektroniikan ohjausyk‐
sikkö, jännite11Peruutuskamera12–13–14Moottorinohjausyksikkö/vaih‐
teiston ohjausyksikkö15Ruiskutusjärjestelmä/Käyn‐
nistin16Polttoainepumppu17Moottorinohjausyksikkö118Moottorinohjausyksikkö2
