OPEL KARL 2018 Uporabniški priročnik

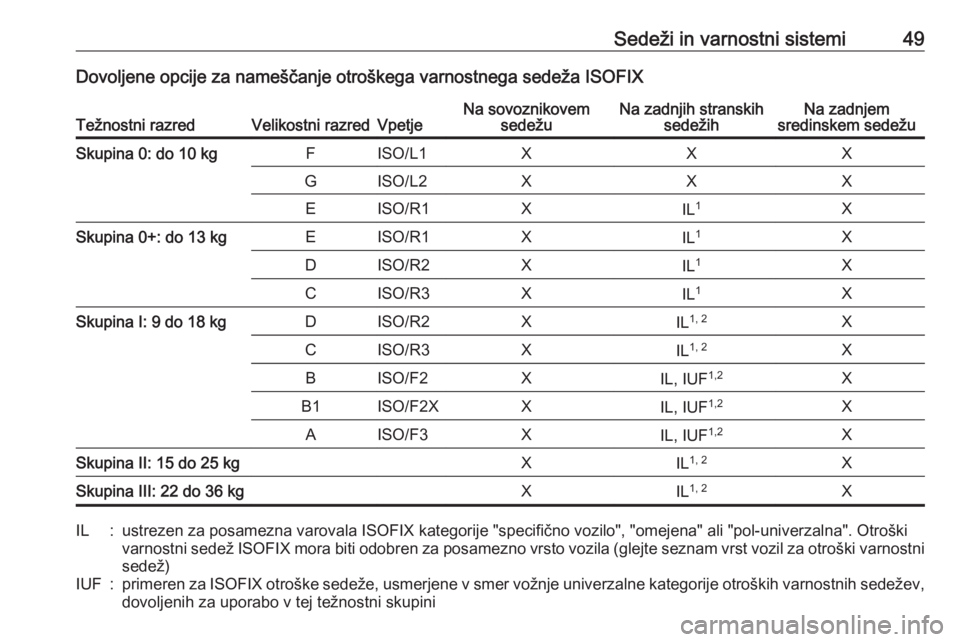

Sedeži in varnostni sistemi49Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIXTežnostni razredVelikostni razredVpetjeNa sovoznikovemsedežuNa zadnjih stranskih sedežihNa zadnjem
sredinskem sedežuSkupina 0: do 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL 1XSkupina 0+: do 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XSkupina I: 9 do 18 kgDISO/R2XIL1, 2XCISO/R3XIL1, 2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF 1,2XSkupina II: 15 do 25 kgXIL1, 2XSkupina III: 22 do 36 kgXIL1, 2XIL:ustrezen za posamezna varovala ISOFIX kategorije "specifično vozilo", "omejena" ali "pol-univerzalna". Otroški
varnostni sedež ISOFIX mora biti odobren za posamezno vrsto vozila (glejte seznam vrst vozil za otroški varnostni
sedež)IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini

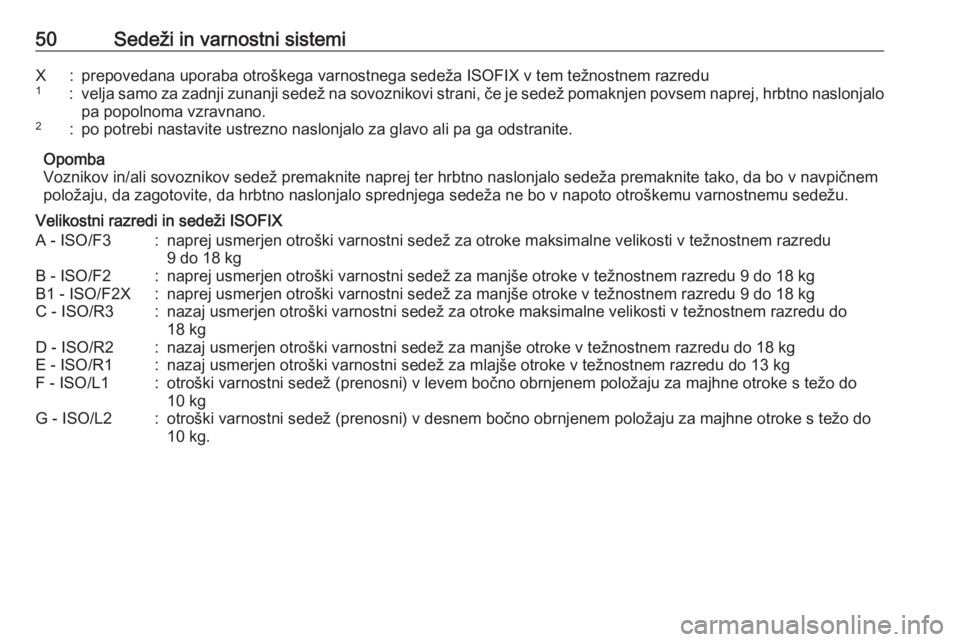

50Sedeži in varnostni sistemiX:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu1:velja samo za zadnji zunanji sedež na sovoznikovi strani, če je sedež pomaknjen povsem naprej, hrbtno naslonjalopa popolnoma vzravnano.2:po potrebi nastavite ustrezno naslonjalo za glavo ali pa ga odstranite.
Opomba
Voznikov in/ali sovoznikov sedež premaknite naprej ter hrbtno naslonjalo sedeža premaknite tako, da bo v navpičnem položaju, da zagotovite, da hrbtno naslonjalo sprednjega sedeža ne bo v napoto otroškemu varnostnemu sedežu.
Velikostni razredi in sedeži ISOFIX
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kgF - ISO/L1:otroški varnostni sedež (prenosni) v levem bočno obrnjenem položaju za majhne otroke s težo do
10 kgG - ISO/L2:otroški varnostni sedež (prenosni) v desnem bočno obrnjenem položaju za majhne otroke s težo do
10 kg.

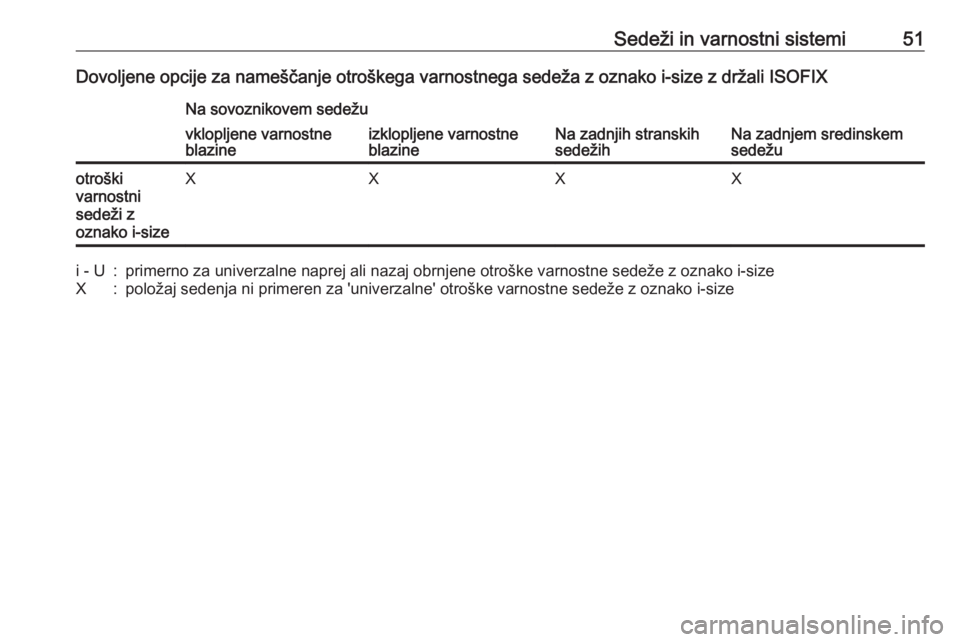

Sedeži in varnostni sistemi51Dovoljene opcije za nameščanje otroškega varnostnega sedeža z oznako i-size z držali ISOFIXNa sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem sredinskem
sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineotroški
varnostni
sedeži z
oznako i-sizeXXXXi - U:primerno za univerzalne naprej ali nazaj obrnjene otroške varnostne sedeže z oznako i-sizeX:položaj sedenja ni primeren za 'univerzalne' otroške varnostne sedeže z oznako i-size

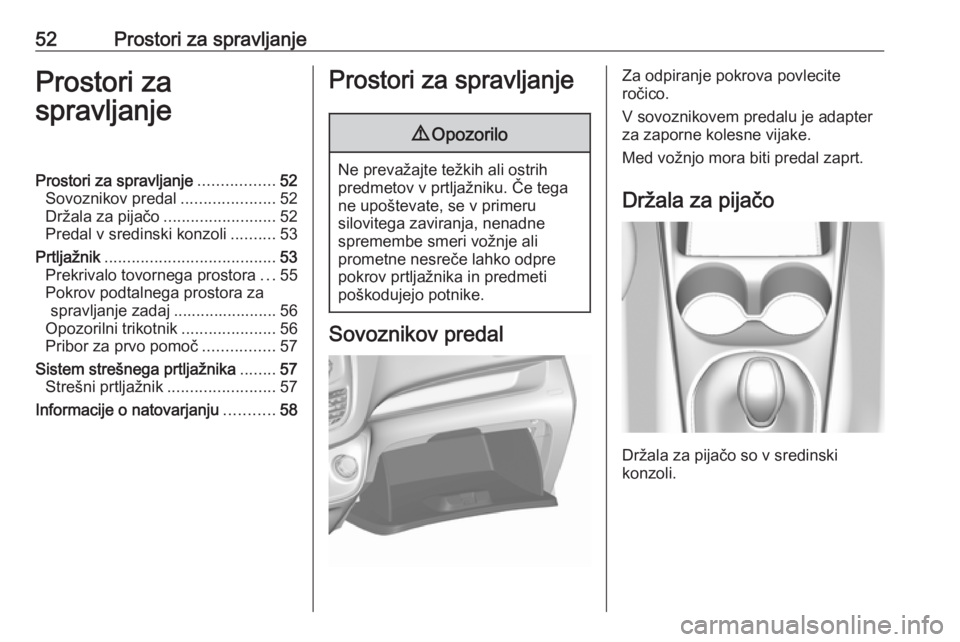

52Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................52
Sovoznikov predal .....................52
Držala za pijačo .........................52
Predal v sredinski konzoli ..........53
Prtljažnik ...................................... 53
Prekrivalo tovornega prostora ...55
Pokrov podtalnega prostora za spravljanje zadaj ....................... 56
Opozorilni trikotnik .....................56
Pribor za prvo pomoč ................57
Sistem strešnega prtljažnika ........57
Strešni prtljažnik ........................57
Informacije o natovarjanju ...........58Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
V sovoznikovem predalu je adapter
za zaporne kolesne vijake.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v sredinski
konzoli.

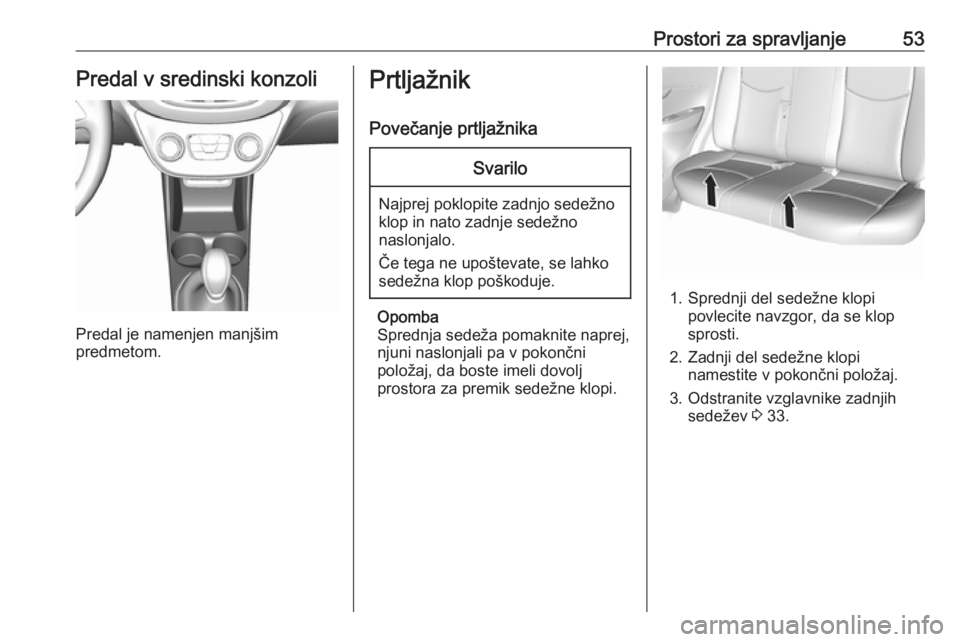

Prostori za spravljanje53Predal v sredinski konzoli
Predal je namenjen manjšim
predmetom.
Prtljažnik
Povečanje prtljažnikaSvarilo
Najprej poklopite zadnjo sedežno
klop in nato zadnje sedežno
naslonjalo.
Če tega ne upoštevate, se lahko
sedežna klop poškoduje.
Opomba
Sprednja sedeža pomaknite naprej,
njuni naslonjali pa v pokončni
položaj, da boste imeli dovolj
prostora za premik sedežne klopi.
1. Sprednji del sedežne klopi povlecite navzgor, da se klop
sprosti.
2. Zadnji del sedežne klopi namestite v pokončni položaj.
3. Odstranite vzglavnike zadnjih sedežev 3 33.

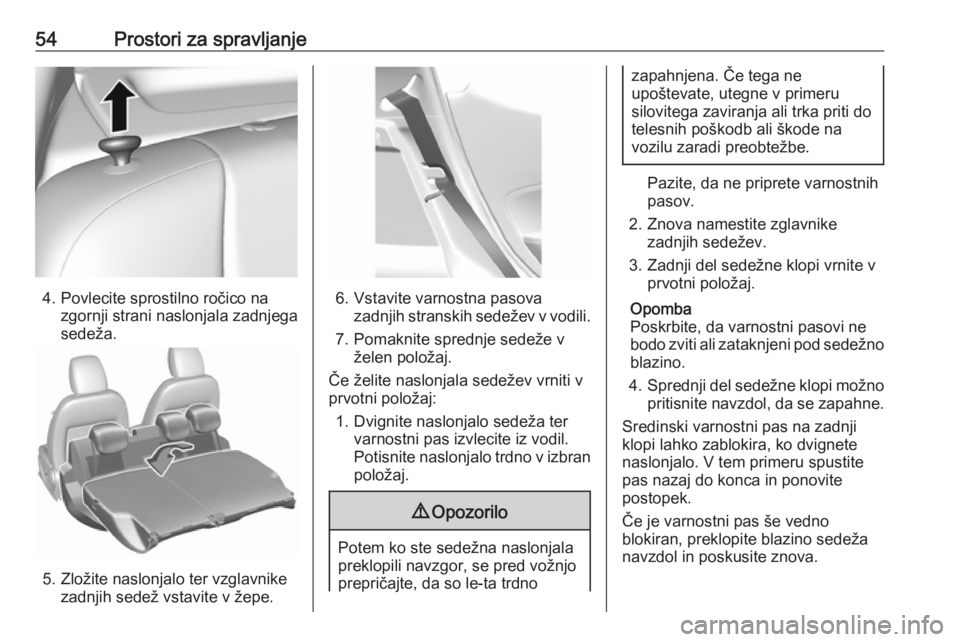

54Prostori za spravljanje
4. Povlecite sprostilno ročico nazgornji strani naslonjala zadnjega
sedeža.
5. Zložite naslonjalo ter vzglavnike zadnjih sedež vstavite v žepe.
6. Vstavite varnostna pasova zadnjih stranskih sedežev v vodili.
7. Pomaknite sprednje sedeže v želen položaj.
Če želite naslonjala sedežev vrniti v
prvotni položaj:
1. Dvignite naslonjalo sedeža ter varnostni pas izvlecite iz vodil.
Potisnite naslonjalo trdno v izbran
položaj.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta trdno
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Pazite, da ne priprete varnostnih
pasov.
2. Znova namestite zglavnike zadnjih sedežev.
3. Zadnji del sedežne klopi vrnite v prvotni položaj.
Opomba
Poskrbite, da varnostni pasovi ne bodo zviti ali zataknjeni pod sedežno blazino.
4. Sprednji del sedežne klopi možno
pritisnite navzdol, da se zapahne.
Sredinski varnostni pas na zadnji
klopi lahko zablokira, ko dvignete naslonjalo. V tem primeru spustite
pas nazaj do konca in ponovite
postopek.
Če je varnostni pas še vedno
blokiran, preklopite blazino sedeža
navzdol in poskusite znova.

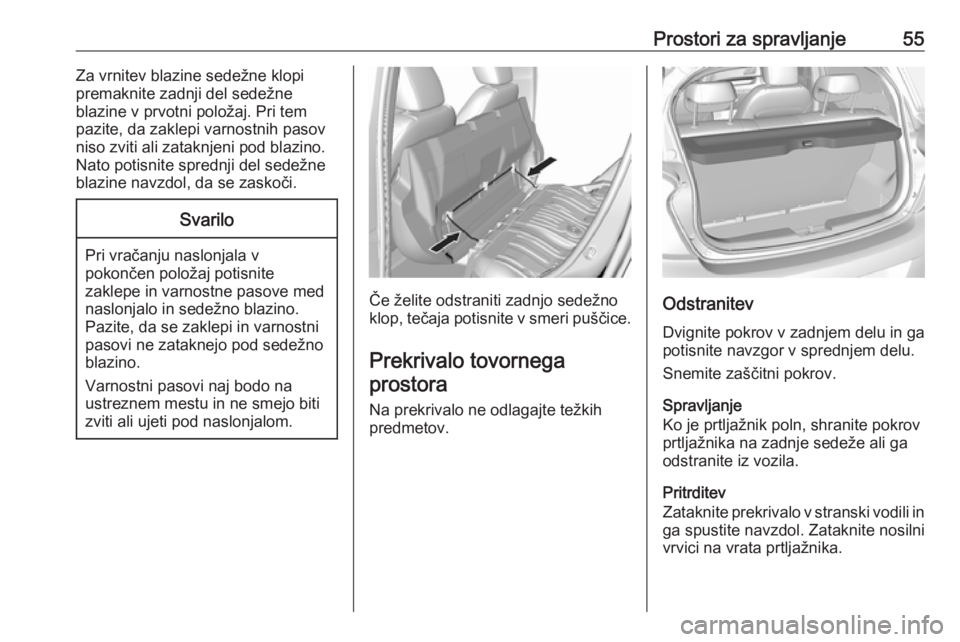

Prostori za spravljanje55Za vrnitev blazine sedežne klopi
premaknite zadnji del sedežne
blazine v prvotni položaj. Pri tem
pazite, da zaklepi varnostnih pasov
niso zviti ali zataknjeni pod blazino.
Nato potisnite sprednji del sedežne
blazine navzdol, da se zaskoči.Svarilo
Pri vračanju naslonjala v
pokončen položaj potisnite
zaklepe in varnostne pasove med
naslonjalo in sedežno blazino.
Pazite, da se zaklepi in varnostni
pasovi ne zataknejo pod sedežno
blazino.
Varnostni pasovi naj bodo na
ustreznem mestu in ne smejo biti
zviti ali ujeti pod naslonjalom.
Če želite odstraniti zadnjo sedežno
klop, tečaja potisnite v smeri puščice.
Prekrivalo tovornega prostora
Na prekrivalo ne odlagajte težkih
predmetov.Odstranitev
Dvignite pokrov v zadnjem delu in ga
potisnite navzgor v sprednjem delu.
Snemite zaščitni pokrov.
Spravljanje
Ko je prtljažnik poln, shranite pokrov
prtljažnika na zadnje sedeže ali ga
odstranite iz vozila.
Pritrditev
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.

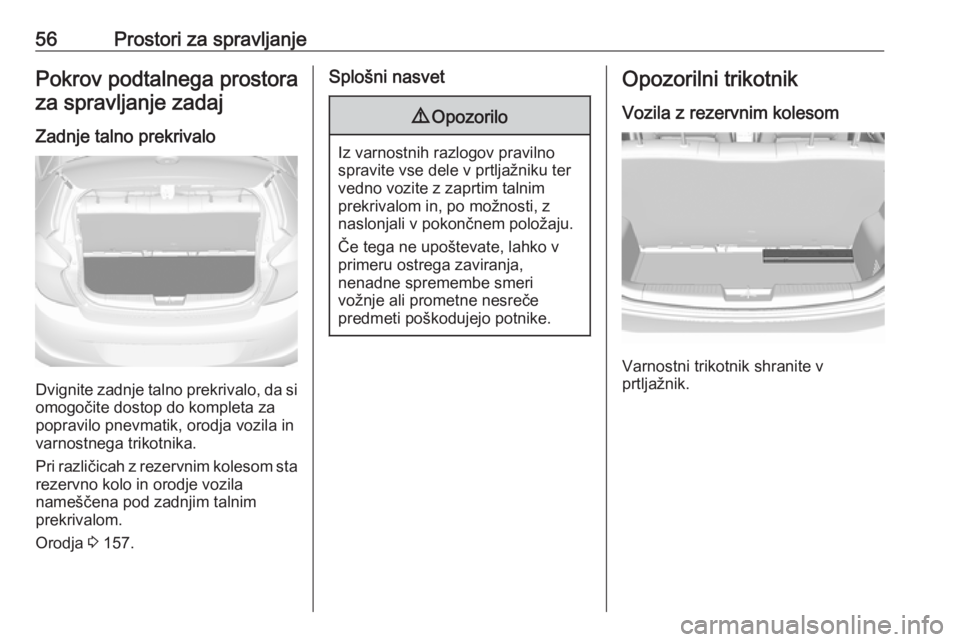

56Prostori za spravljanjePokrov podtalnega prostoraza spravljanje zadaj
Zadnje talno prekrivalo
Dvignite zadnje talno prekrivalo, da si omogočite dostop do kompleta za
popravilo pnevmatik, orodja vozila in
varnostnega trikotnika.
Pri različicah z rezervnim kolesom sta
rezervno kolo in orodje vozila
nameščena pod zadnjim talnim
prekrivalom.
Orodja 3 157.
Splošni nasvet9 Opozorilo
Iz varnostnih razlogov pravilno
spravite vse dele v prtljažniku ter
vedno vozite z zaprtim talnim
prekrivalom in, po možnosti, z
naslonjali v pokončnem položaju.
Če tega ne upoštevate, lahko v
primeru ostrega zaviranja,
nenadne spremembe smeri
vožnje ali prometne nesreče
predmeti poškodujejo potnike.
Opozorilni trikotnik
Vozila z rezervnim kolesom
Varnostni trikotnik shranite v
prtljažnik.

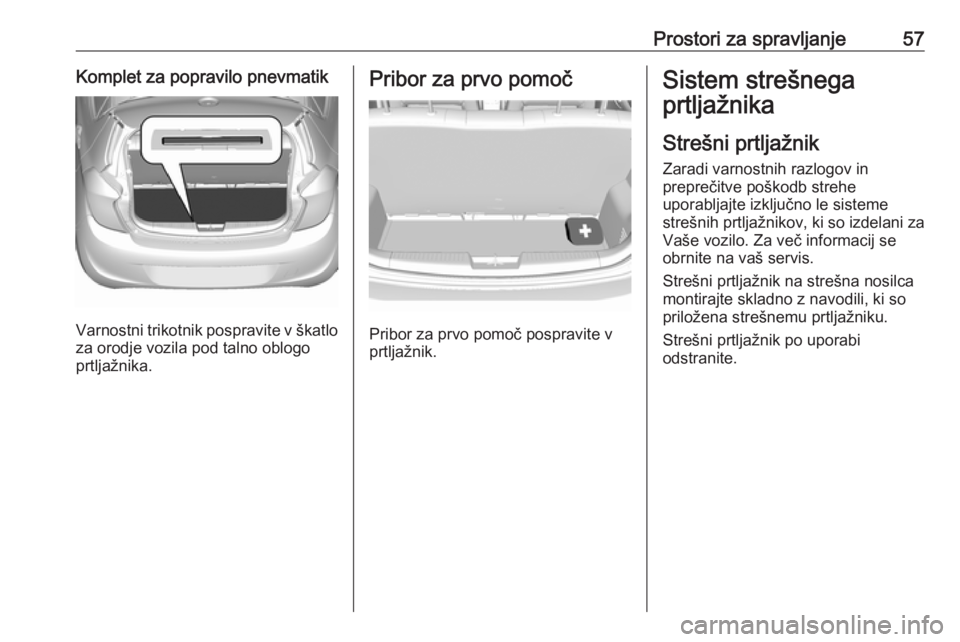

Prostori za spravljanje57Komplet za popravilo pnevmatik
Varnostni trikotnik pospravite v škatlo
za orodje vozila pod talno oblogo
prtljažnika.
Pribor za prvo pomoč
Pribor za prvo pomoč pospravite v
prtljažnik.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za
Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Strešni prtljažnik na strešna nosilca montirajte skladno z navodili, ki so
priložena strešnemu prtljažniku.
Strešni prtljažnik po uporabi
odstranite.

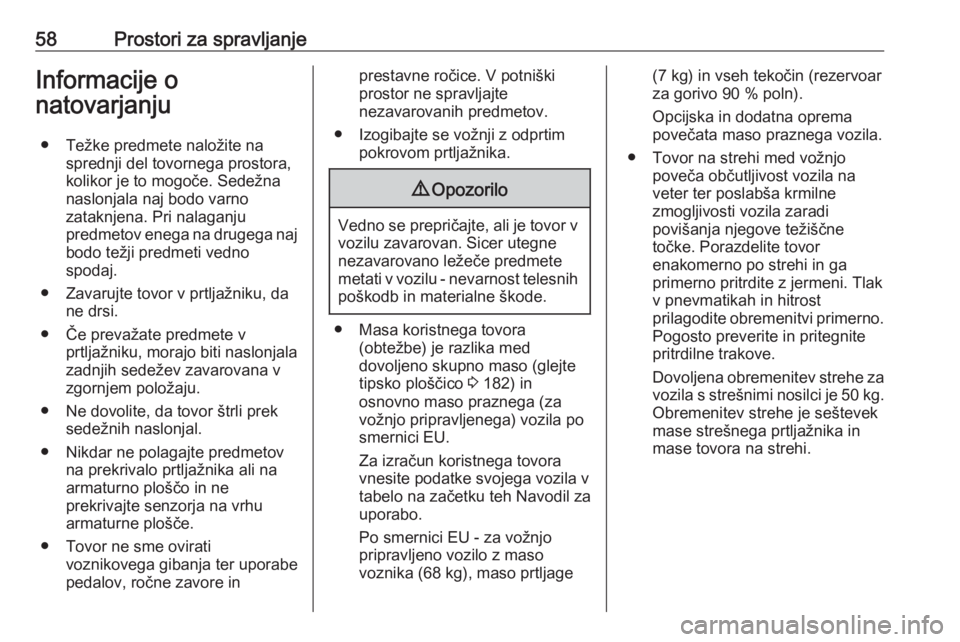

58Prostori za spravljanjeInformacije o
natovarjanju
● Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno
spodaj.
● Zavarujte tovor v prtljažniku, da ne drsi.
● Če prevažate predmete v prtljažniku, morajo biti naslonjala
zadnjih sedežev zavarovana v
zgornjem položaju.
● Ne dovolite, da tovor štrli prek sedežnih naslonjal.
● Nikdar ne polagajte predmetov na prekrivalo prtljažnika ali na
armaturno ploščo in ne
prekrivajte senzorja na vrhu
armaturne plošče.
● Tovor ne sme ovirati voznikovega gibanja ter uporabe
pedalov, ročne zavore inprestavne ročice. V potniški
prostor ne spravljajte
nezavarovanih predmetov.
● Izogibajte se vožnji z odprtim pokrovom prtljažnika.9Opozorilo
Vedno se prepričajte, ali je tovor v
vozilu zavarovan. Sicer utegne
nezavarovano ležeče predmete
metati v vozilu - nevarnost telesnih
poškodb in materialne škode.
● Masa koristnega tovora (obtežbe) je razlika med
dovoljeno skupno maso (glejte
tipsko ploščico 3 182) in
osnovno maso praznega (za vožnjo pripravljenega) vozila po
smernici EU.
Za izračun koristnega tovora vnesite podatke svojega vozila v
tabelo na začetku teh Navodil za
uporabo.
Po smernici EU - za vožnjo
pripravljeno vozilo z maso
voznika (68 kg), maso prtljage
(7 kg) in vseh tekočin (rezervoar
za gorivo 90 % poln).
Opcijska in dodatna oprema
povečata maso praznega vozila.
● Tovor na strehi med vožnjo poveča občutljivost vozila na
veter ter poslabša krmilne
zmogljivosti vozila zaradi
povišanja njegove težiščne
točke. Porazdelite tovor
enakomerno po strehi in ga
primerno pritrdite z jermeni. Tlak
v pnevmatikah in hitrost
prilagodite obremenitvi primerno.
Pogosto preverite in pritegnite
pritrdilne trakove.
Dovoljena obremenitev strehe za vozila s strešnimi nosilci je 50 kg .
Obremenitev strehe je seštevek mase strešnega prtljažnika in
mase tovora na strehi.
