OPEL MERIVA 2014.5 Instruktionsbok

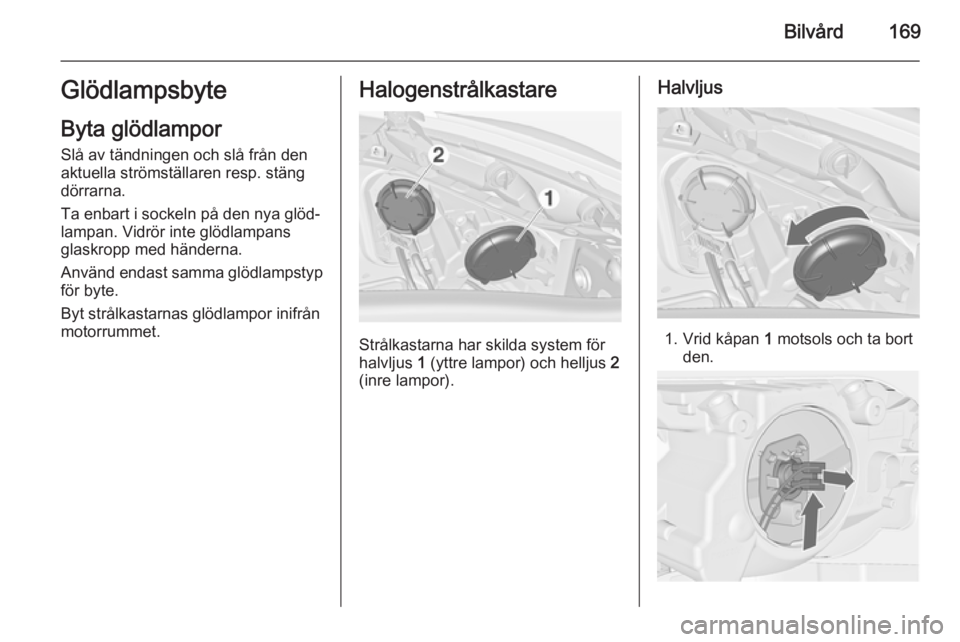

Bilvård169Glödlampsbyte
Byta glödlampor Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån
motorrummet.Halogenstrålkastare
Strålkastarna har skilda system för
halvljus 1 (yttre lampor) och helljus 2
(inre lampor).
Halvljus
1. Vrid kåpan 1 motsols och ta bort
den.

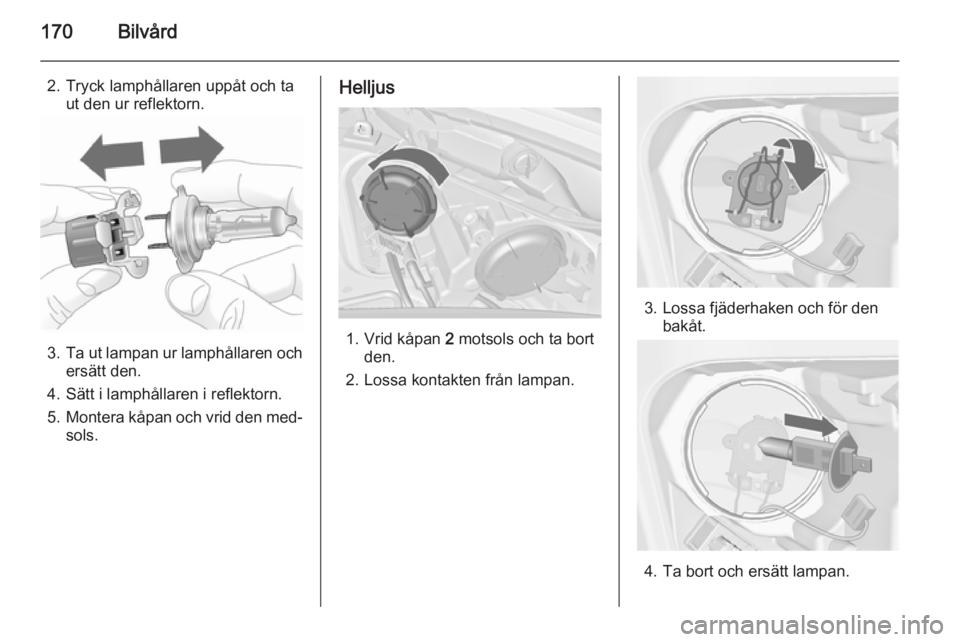

170Bilvård
2. Tryck lamphållaren uppåt och taut den ur reflektorn.
3.Ta ut lampan ur lamphållaren och
ersätt den.
4. Sätt i lamphållaren i reflektorn.
5. Montera kåpan och vrid den med‐
sols.
Helljus
1. Vrid kåpan 2 motsols och ta bort
den.
2. Lossa kontakten från lampan.
3. Lossa fjäderhaken och för den bakåt.
4. Ta bort och ersätt lampan.

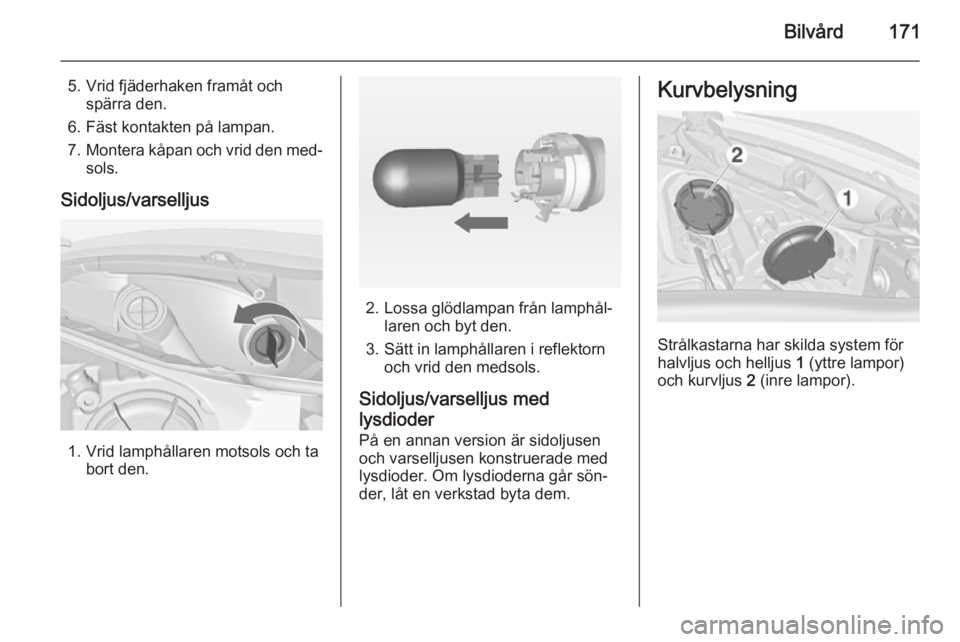

Bilvård171
5. Vrid fjäderhaken framåt ochspärra den.
6. Fäst kontakten på lampan.
7. Montera kåpan och vrid den med‐
sols.
Sidoljus/varselljus
1. Vrid lamphållaren motsols och ta bort den.
2. Lossa glödlampan från lamphål‐laren och byt den.
3. Sätt in lamphållaren i reflektorn och vrid den medsols.
Sidoljus/varselljus med
lysdioder På en annan version är sidoljusen
och varselljusen konstruerade med
lysdioder. Om lysdioderna går sön‐
der, låt en verkstad byta dem.
Kurvbelysning
Strålkastarna har skilda system för
halvljus och helljus 1 (yttre lampor)
och kurvljus 2 (inre lampor).

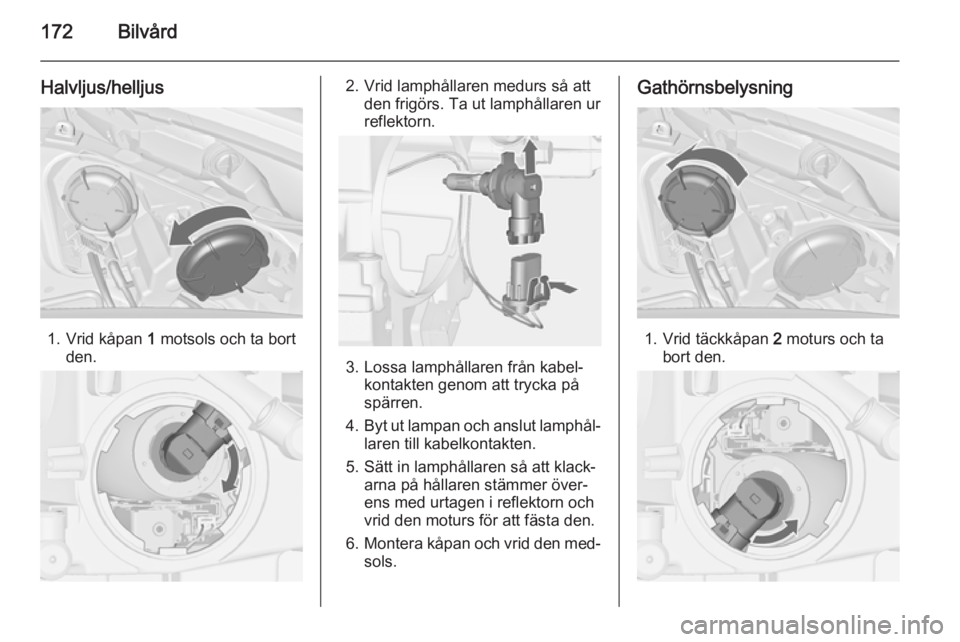

172Bilvård
Halvljus/helljus
1. Vrid kåpan 1 motsols och ta bort
den.
2. Vrid lamphållaren medurs så att den frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den moturs för att fästa den.
6. Montera kåpan och vrid den med‐
sols.
Gathörnsbelysning
1. Vrid täckkåpan 2 moturs och ta
bort den.

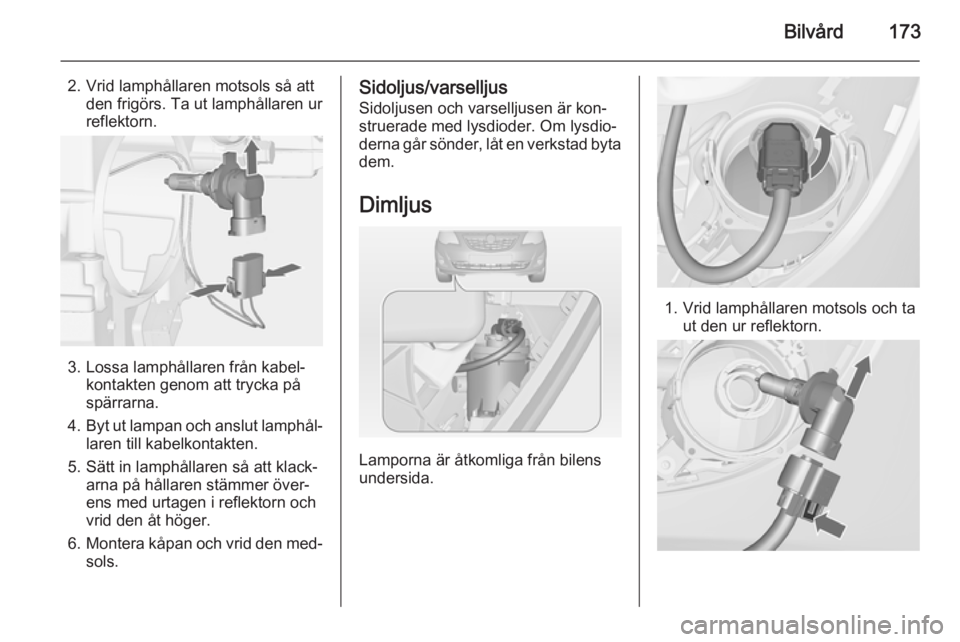

Bilvård173
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärrarna.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.
Sidoljus/varselljus
Sidoljusen och varselljusen är kon‐
struerade med lysdioder. Om lysdio‐
derna går sönder, låt en verkstad byta dem.
Dimljus
Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.

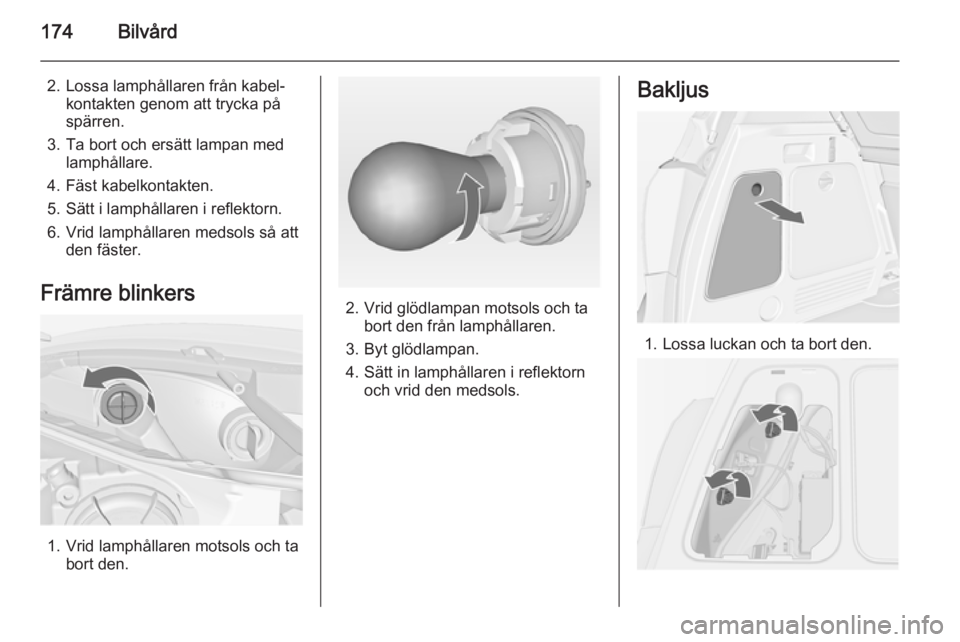

174Bilvård
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och ersätt lampan med lamphållare.
4. Fäst kabelkontakten.
5. Sätt i lamphållaren i reflektorn.
6. Vrid lamphållaren medsols så att den fäster.
Främre blinkers
1. Vrid lamphållaren motsols och ta bort den.
2. Vrid glödlampan motsols och tabort den från lamphållaren.
3. Byt glödlampan.
4. Sätt in lamphållaren i reflektorn och vrid den medsols.
Bakljus
1. Lossa luckan och ta bort den.

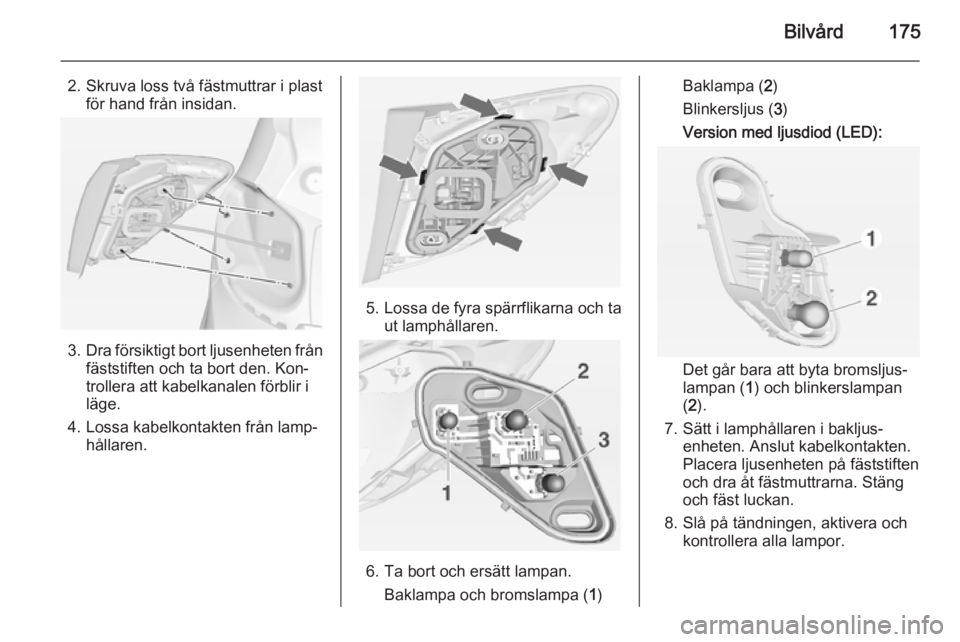

Bilvård175
2. Skruva loss två fästmuttrar i plastför hand från insidan.
3.Dra försiktigt bort ljusenheten från
fäststiften och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabelkontakten från lamp‐ hållaren.
5. Lossa de fyra spärrflikarna och taut lamphållaren.
6. Ta bort och ersätt lampan.
Baklampa och bromslampa ( 1)
Baklampa ( 2)
Blinkersljus ( 3)
Version med ljusdiod (LED):
Det går bara att byta bromsljus‐
lampan ( 1) och blinkerslampan
( 2 ).
7. Sätt i lamphållaren i bakljus‐ enheten. Anslut kabelkontakten.
Placera ljusenheten på fäststiften
och dra åt fästmuttrarna. Stäng och fäst luckan.
8. Slå på tändningen, aktivera och kontrollera alla lampor.

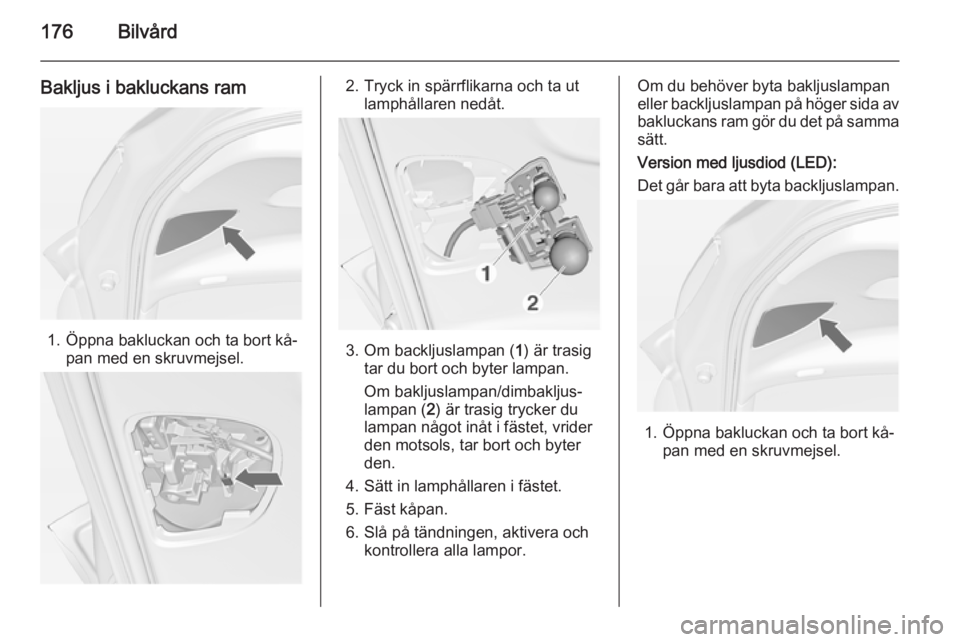

176Bilvård
Bakljus i bakluckans ram
1. Öppna bakluckan och ta bort kå‐pan med en skruvmejsel.
2. Tryck in spärrflikarna och ta ut lamphållaren nedåt.
3. Om backljuslampan ( 1) är trasig
tar du bort och byter lampan.
Om bakljuslampan/dimbakljus‐
lampan ( 2) är trasig trycker du
lampan något inåt i fästet, vrider
den motsols, tar bort och byter
den.
4. Sätt in lamphållaren i fästet.
5. Fäst kåpan.
6. Slå på tändningen, aktivera och kontrollera alla lampor.
Om du behöver byta bakljuslampan
eller backljuslampan på höger sida av
bakluckans ram gör du det på samma sätt.
Version med ljusdiod (LED):
Det går bara att byta backljuslampan.
1. Öppna bakluckan och ta bort kå‐ pan med en skruvmejsel.

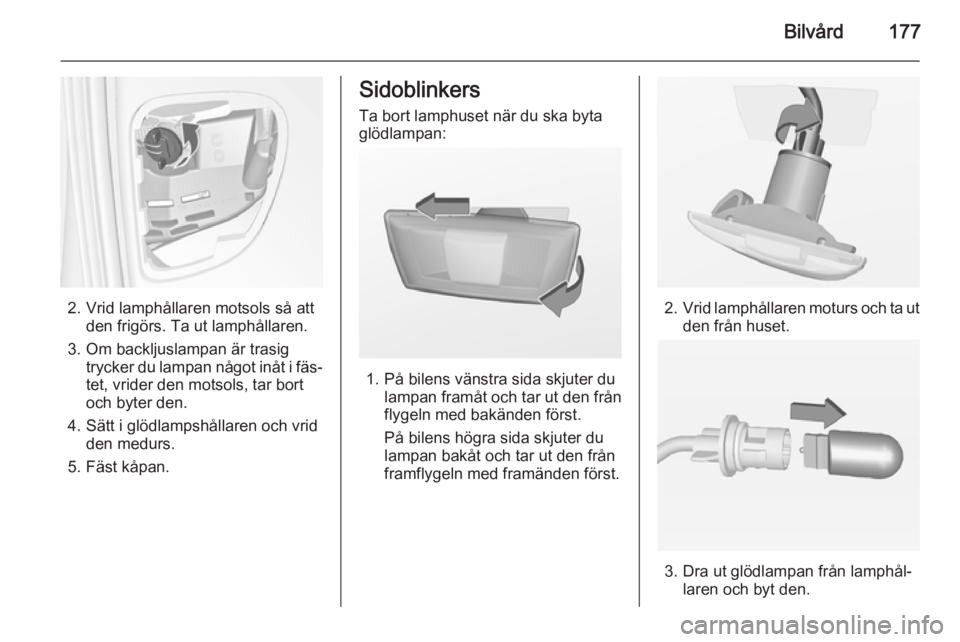

Bilvård177
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren.
3. Om backljuslampan är trasig trycker du lampan något inåt i fäs‐tet, vrider den motsols, tar bort
och byter den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Fäst kåpan.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. På bilens vänstra sida skjuter du lampan framåt och tar ut den från
flygeln med bakänden först.
På bilens högra sida skjuter du
lampan bakåt och tar ut den från
framflygeln med framänden först.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

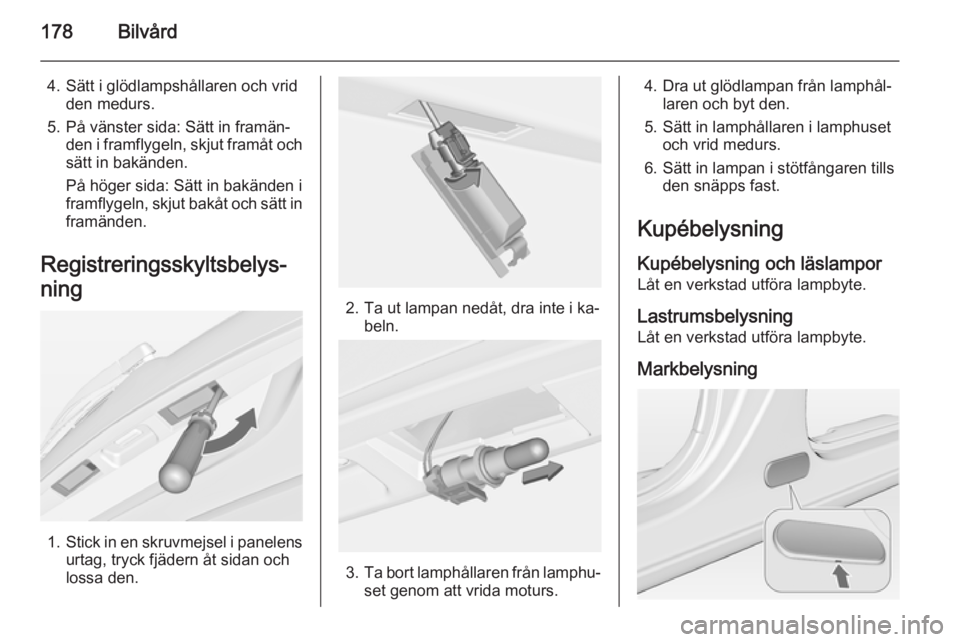

178Bilvård
4. Sätt i glödlampshållaren och vridden medurs.
5. På vänster sida: Sätt in framän‐ den i framflygeln, skjut framåt och
sätt in bakänden.
På höger sida: Sätt in bakänden i
framflygeln, skjut bakåt och sätt in framänden.
Registreringsskyltsbelys‐
ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Markbelysning
