OPEL MERIVA 2015.5 Uporabniški priročnik

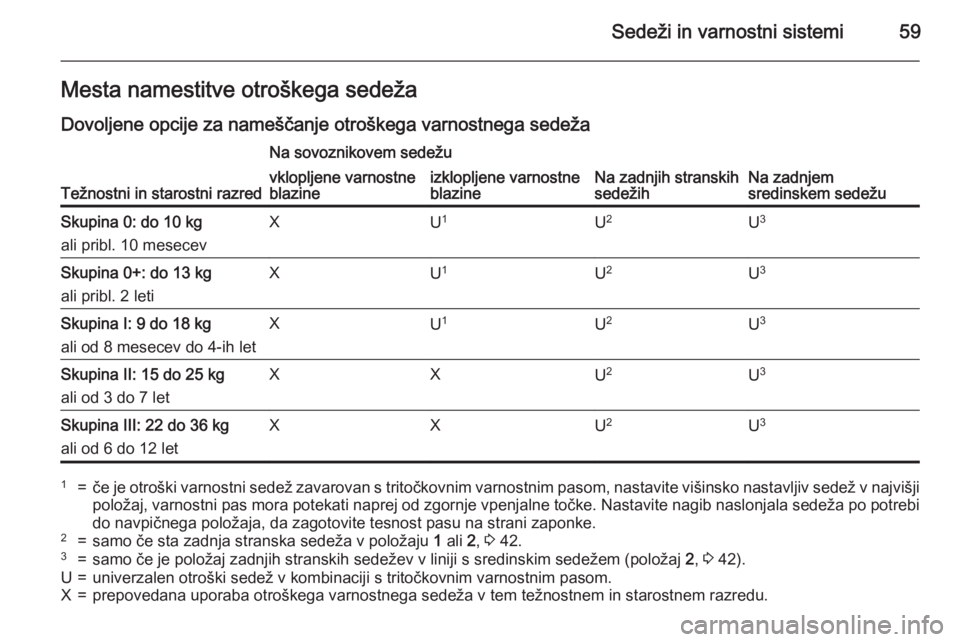

Sedeži in varnostni sistemi59Mesta namestitve otroškega sedeža
Dovoljene opcije za nameščanje otroškega varnostnega sedeža
Težnostni in starostni razred
Na sovoznikovem sedežu
Na zadnjih stranskih
sedežihNa zadnjem
sredinskem sedežu
vklopljene varnostne
blazineizklopljene varnostne
blazineSkupina 0: do 10 kg
ali pribl. 10 mesecevXU 1U 2U3Skupina 0+: do 13 kg
ali pribl. 2 letiXU 1U2U3Skupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letXU 1U2U3Skupina II: 15 do 25 kg
ali od 3 do 7 letXXU 2U3Skupina III: 22 do 36 kg
ali od 6 do 12 letXXU 2U31=če je otroški varnostni sedež zavarovan s tritočkovnim varnostnim pasom, nastavite višinsko nastavljiv sedež v najvišji
položaj, varnostni pas mora potekati naprej od zgornje vpenjalne točke. Nastavite nagib naslonjala sedeža po potrebido navpičnega položaja, da zagotovite tesnost pasu na strani zaponke.2=samo če sta zadnja stranska sedeža v položaju 1 ali 2, 3 42.3=samo če je položaj zadnjih stranskih sedežev v liniji s sredinskim sedežem (položaj 2, 3 42).U=univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasom.X=prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem in starostnem razredu.

60Sedeži in varnostni sistemi

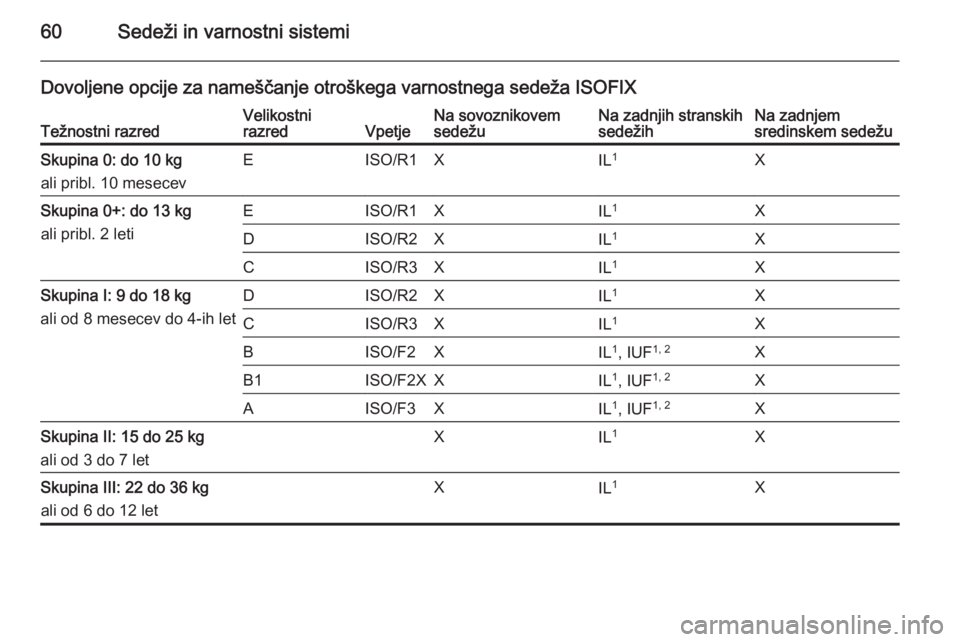

Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIXTežnostni razredVelikostni
razredVpetjeNa sovoznikovem
sedežuNa zadnjih stranskih
sedežihNa zadnjem
sredinskem sedežuSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XIL 1XSkupina 0+: do 13 kg
ali pribl. 2 letiEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XSkupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XSkupina II: 15 do 25 kg
ali od 3 do 7 letXIL 1XSkupina III: 22 do 36 kg
ali od 6 do 12 letXIL 1X

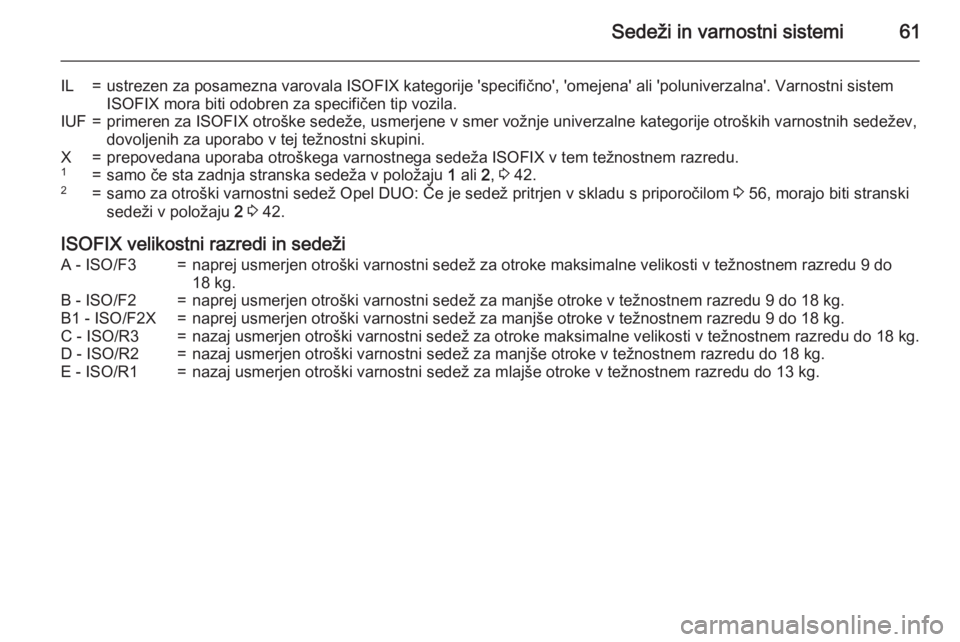

Sedeži in varnostni sistemi61
IL=ustrezen za posamezna varovala ISOFIX kategorije 'specifično', 'omejena' ali 'poluniverzalna'. Varnostni sistem
ISOFIX mora biti odobren za specifičen tip vozila.IUF=primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev, dovoljenih za uporabo v tej težnostni skupini.X=prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.1=samo če sta zadnja stranska sedeža v položaju 1 ali 2, 3 42.2=samo za otroški varnostni sedež Opel DUO: Če je sedež pritrjen v skladu s priporočilom 3 56, morajo biti stranski
sedeži v položaju 2 3 42.
ISOFIX velikostni razredi in sedeži
A - ISO/F3=naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do
18 kg.B - ISO/F2=naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X=naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3=nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do 18 kg.D - ISO/R2=nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1=nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.

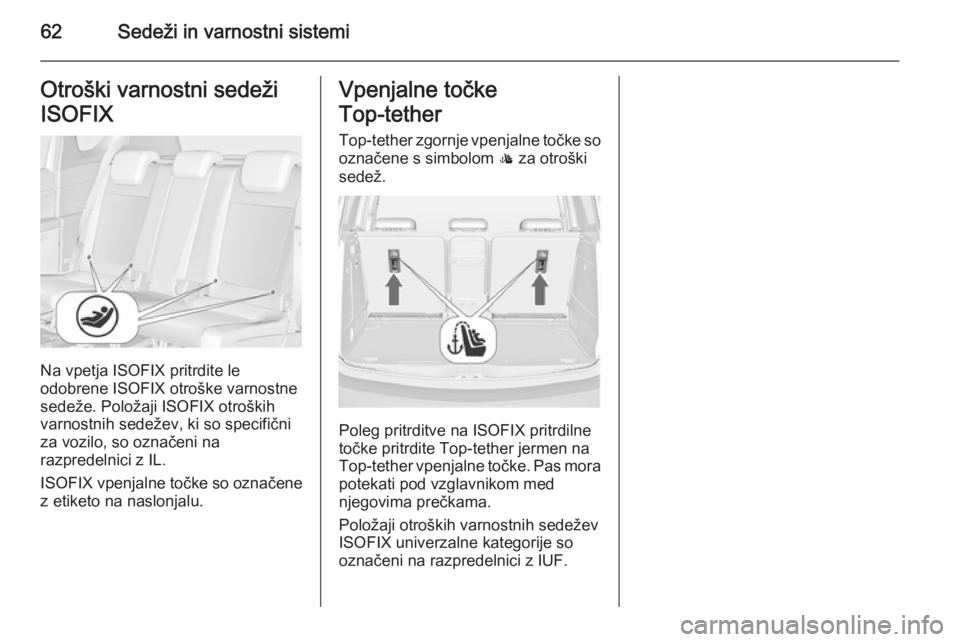

62Sedeži in varnostni sistemiOtroški varnostni sedeži
ISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z etiketo na naslonjalu.
Vpenjalne točke
Top‑tether
Top-tether zgornje vpenjalne točke so
označene s simbolom : za otroški
sedež.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-tether jermen na
Top-tether vpenjalne točke. Pas mora
potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.

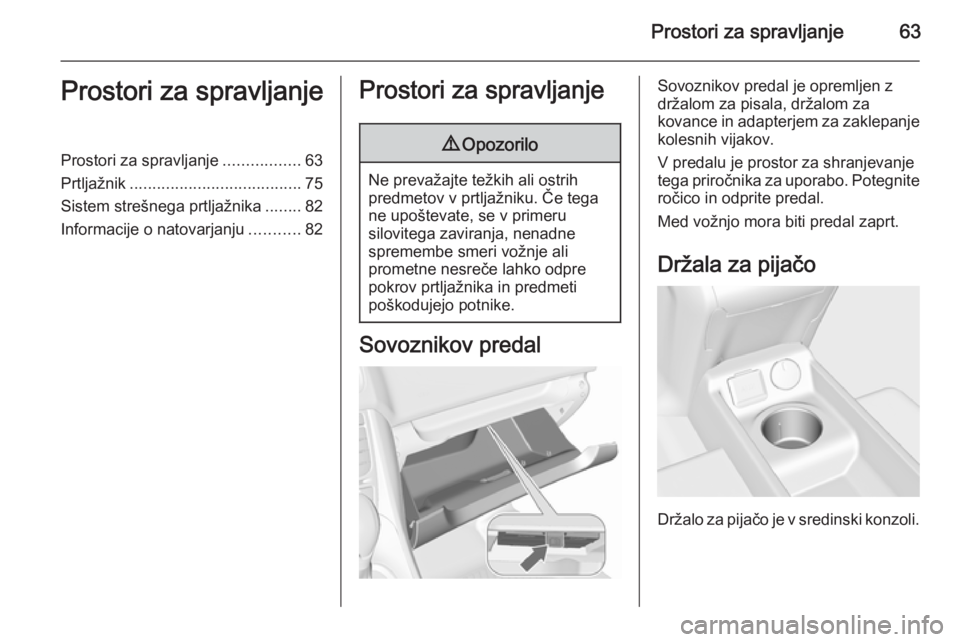

Prostori za spravljanje63Prostori za spravljanjeProstori za spravljanje.................63
Prtljažnik ...................................... 75
Sistem strešnega prtljažnika ........82
Informacije o natovarjanju ...........82Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Sovoznikov predal je opremljen z
držalom za pisala, držalom za
kovance in adapterjem za zaklepanje kolesnih vijakov.
V predalu je prostor za shranjevanje tega priročnika za uporabo. Potegnite
ročico in odprite predal.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držalo za pijačo je v sredinski konzoli.

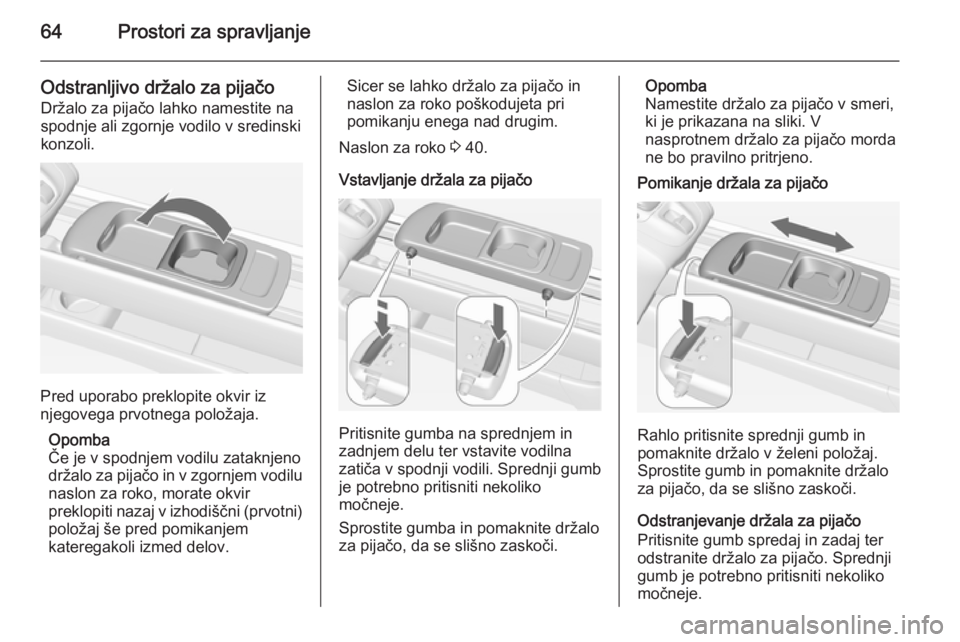

64Prostori za spravljanje
Odstranljivo držalo za pijačo
Držalo za pijačo lahko namestite na
spodnje ali zgornje vodilo v sredinski
konzoli.
Pred uporabo preklopite okvir iz
njegovega prvotnega položaja.
Opomba
Če je v spodnjem vodilu zataknjeno držalo za pijačo in v zgornjem vodilu naslon za roko, morate okvir
preklopiti nazaj v izhodiščni (prvotni)
položaj še pred pomikanjem
kateregakoli izmed delov.
Sicer se lahko držalo za pijačo in
naslon za roko poškodujeta pri
pomikanju enega nad drugim.
Naslon za roko 3 40.
Vstavljanje držala za pijačo
Pritisnite gumba na sprednjem in
zadnjem delu ter vstavite vodilna
zatiča v spodnji vodili. Sprednji gumb je potrebno pritisniti nekoliko
močneje.
Sprostite gumba in pomaknite držalo za pijačo, da se slišno zaskoči.
Opomba
Namestite držalo za pijačo v smeri,
ki je prikazana na sliki. V
nasprotnem držalo za pijačo morda
ne bo pravilno pritrjeno.
Pomikanje držala za pijačo
Rahlo pritisnite sprednji gumb in
pomaknite držalo v želeni položaj.
Sprostite gumb in pomaknite držalo za pijačo, da se slišno zaskoči.
Odstranjevanje držala za pijačo
Pritisnite gumb spredaj in zadaj ter
odstranite držalo za pijačo. Sprednji
gumb je potrebno pritisniti nekoliko
močneje.

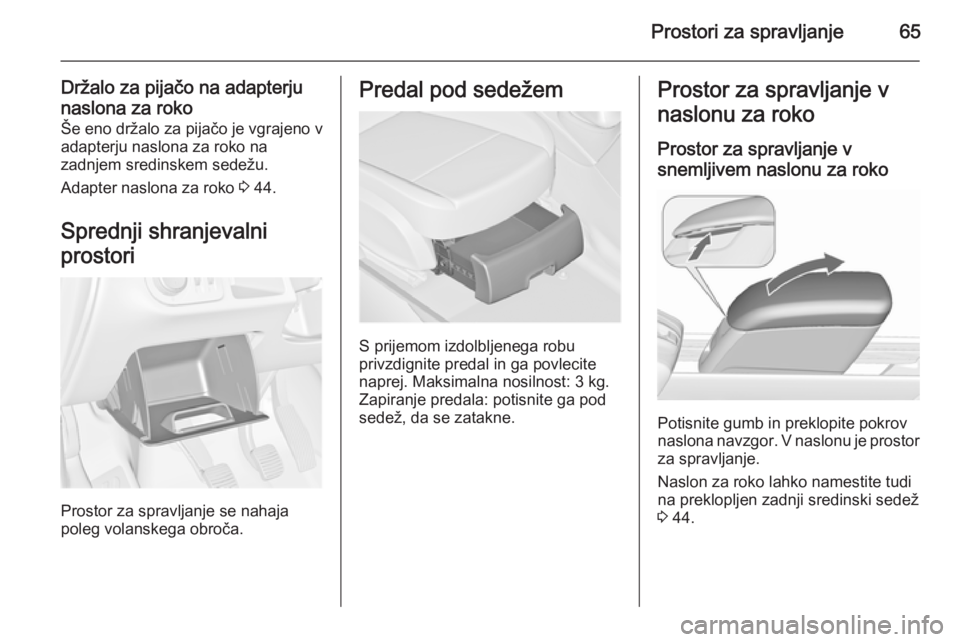

Prostori za spravljanje65
Držalo za pijačo na adapterjunaslona za roko Še eno držalo za pijačo je vgrajeno v
adapterju naslona za roko na
zadnjem sredinskem sedežu.
Adapter naslona za roko 3 44.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Predal pod sedežem
S prijemom izdolbljenega robu
privzdignite predal in ga povlecite
naprej. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prostor za spravljanje v
naslonu za roko
Prostor za spravljanje v
snemljivem naslonu za roko
Potisnite gumb in preklopite pokrov
naslona navzgor. V naslonu je prostor
za spravljanje.
Naslon za roko lahko namestite tudi
na preklopljen zadnji sredinski sedež
3 44.

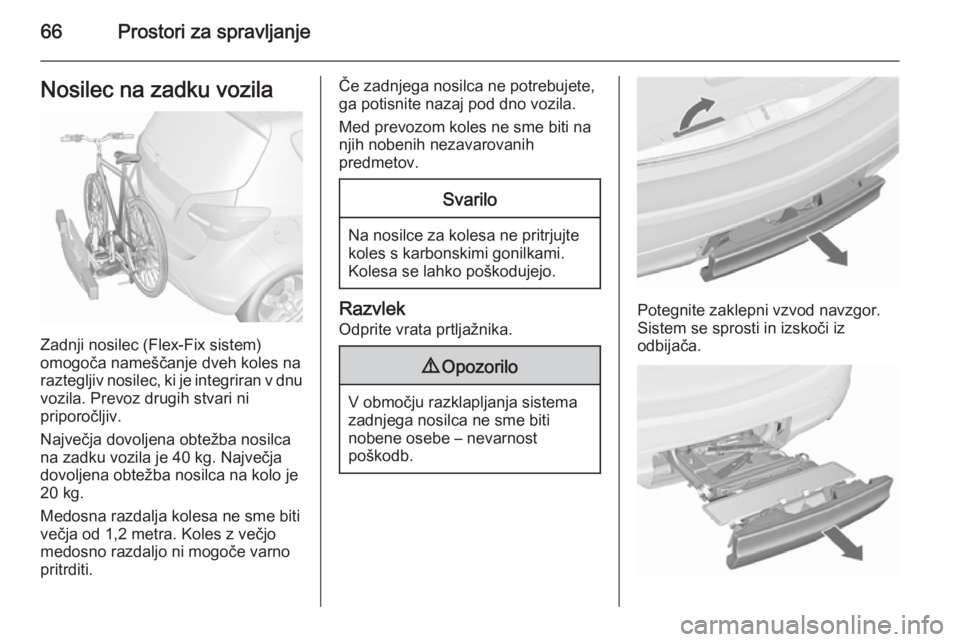

66Prostori za spravljanjeNosilec na zadku vozila
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje dveh koles na raztegljiv nosilec, ki je integriran v dnu
vozila. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 40 kg. Največja
dovoljena obtežba nosilca na kolo je
20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,2 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga potisnite nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa se lahko poškodujejo.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.

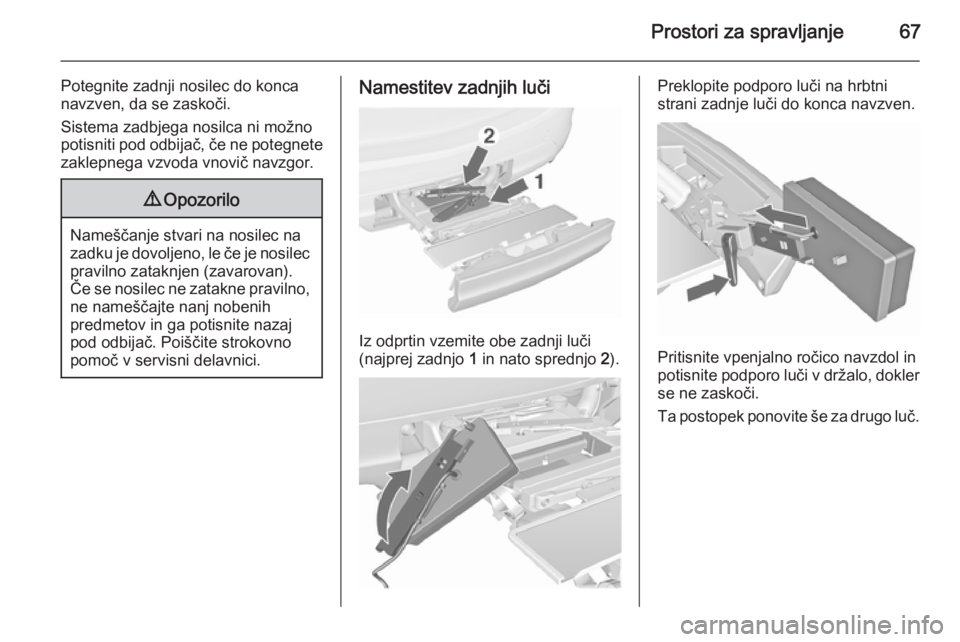

Prostori za spravljanje67
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadbjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 in nato sprednjo 2).
Preklopite podporo luči na hrbtni
strani zadnje luči do konca navzven.
Pritisnite vpenjalno ročico navzdol in
potisnite podporo luči v držalo, dokler
se ne zaskoči.
Ta postopek ponovite še za drugo luč.

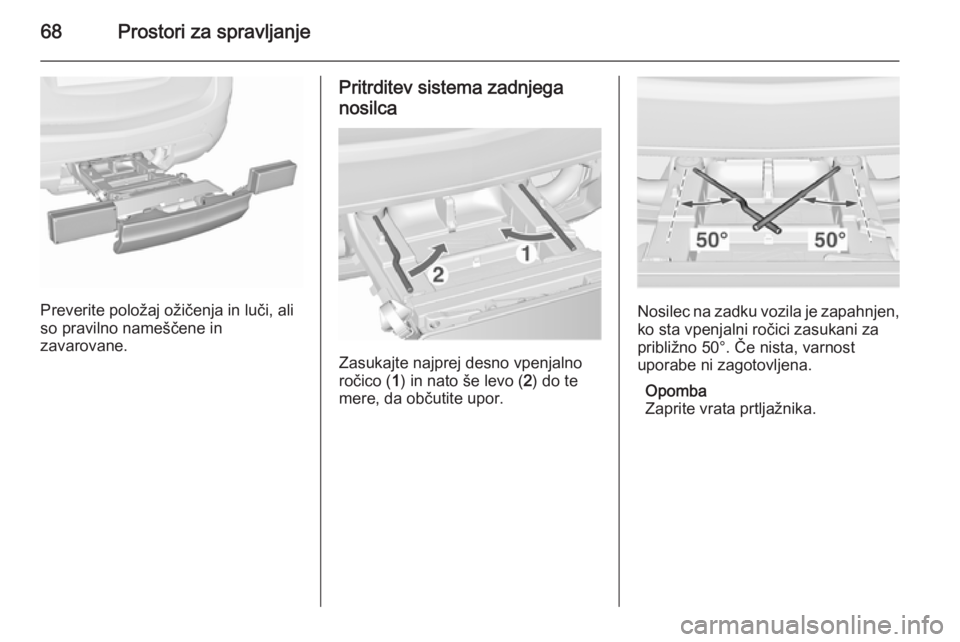

68Prostori za spravljanje
Preverite položaj ožičenja in luči, ali
so pravilno nameščene in
zavarovane.
Pritrditev sistema zadnjega
nosilca
Zasukajte najprej desno vpenjalno
ročico ( 1) in nato še levo ( 2) do te
mere, da občutite upor.
Nosilec na zadku vozila je zapahnjen, ko sta vpenjalni ročici zasukani za
približno 50°. Če nista, varnost
uporabe ni zagotovljena.
Opomba
Zaprite vrata prtljažnika.
