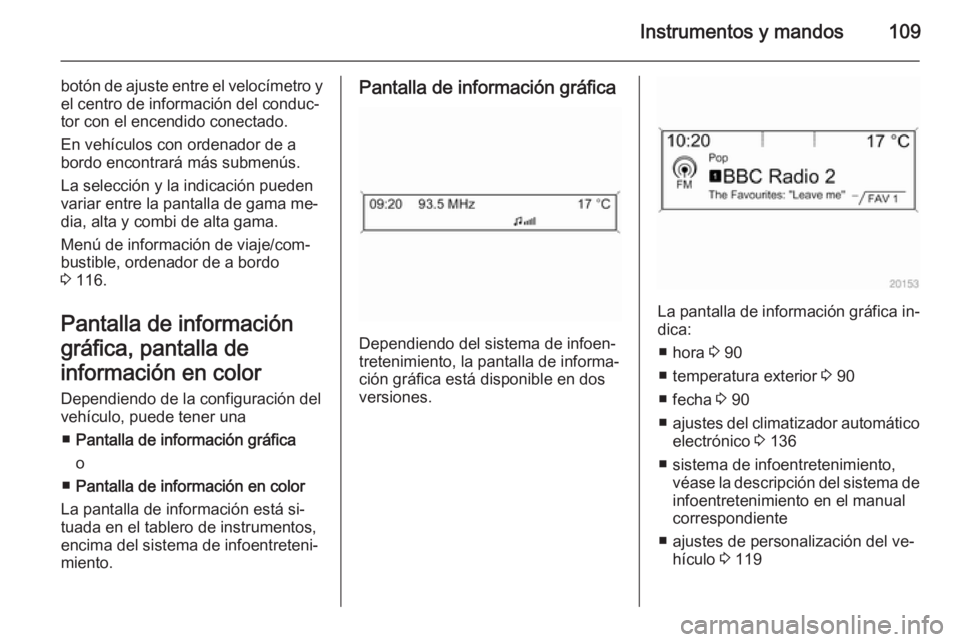

Instrumentos y mandos109
botón de ajuste entre el velocímetro y
el centro de información del conduc‐
tor con el encendido conectado.
En vehículos con ordenador de a
bordo encontrará más submenús.
La selección y la indicación pueden variar entre la pantalla de gama me‐
dia, alta y combi de alta gama.
Menú de información de viaje/com‐
bustible, ordenador de a bordo
3 116.
Pantalla de información
gráfica, pantalla de
información en color
Dependiendo de la configuración del
vehículo, puede tener una
■ Pantalla de información gráfica
o
■ Pantalla de información en color
La pantalla de información está si‐
tuada en el tablero de instrumentos,
encima del sistema de infoentreteni‐
miento.Pantalla de información gráfica
Dependiendo del sistema de infoen‐
tretenimiento, la pantalla de informa‐ ción gráfica está disponible en dos
versiones.
La pantalla de información gráfica in‐
dica:
■ hora 3 90
■ temperatura exterior 3 90
■ fecha 3 90
■ ajustes del climatizador automático
electrónico 3 136
■ sistema de infoentretenimiento, véase la descripción del sistema de
infoentretenimiento en el manual
correspondiente
■ ajustes de personalización del ve‐ hículo 3 119

110Instrumentos y mandos

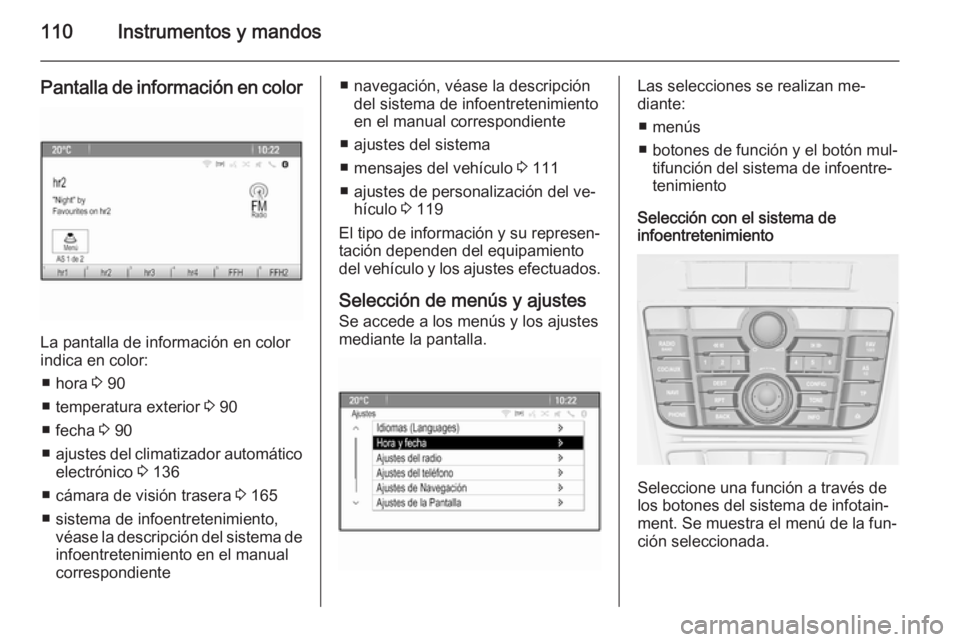

Pantalla de información en color
La pantalla de información en color
indica en color:
■ hora 3 90
■ temperatura exterior 3 90
■ fecha 3 90
■ ajustes del climatizador automático
electrónico 3 136
■ cámara de visión trasera 3 165
■ sistema de infoentretenimiento, véase la descripción del sistema de
infoentretenimiento en el manual
correspondiente
■ navegación, véase la descripción del sistema de infoentretenimiento
en el manual correspondiente
■ ajustes del sistema
■ mensajes del vehículo 3 111
■ ajustes de personalización del ve‐ hículo 3 119
El tipo de información y su represen‐
tación dependen del equipamiento
del vehículo y los ajustes efectuados.
Selección de menús y ajustes
Se accede a los menús y los ajustes
mediante la pantalla.Las selecciones se realizan me‐
diante:
■ menús
■ botones de función y el botón mul‐ tifunción del sistema de infoentre‐
tenimiento
Selección con el sistema de
infoentretenimiento
Seleccione una función a través de
los botones del sistema de infotain‐
ment. Se muestra el menú de la fun‐
ción seleccionada.

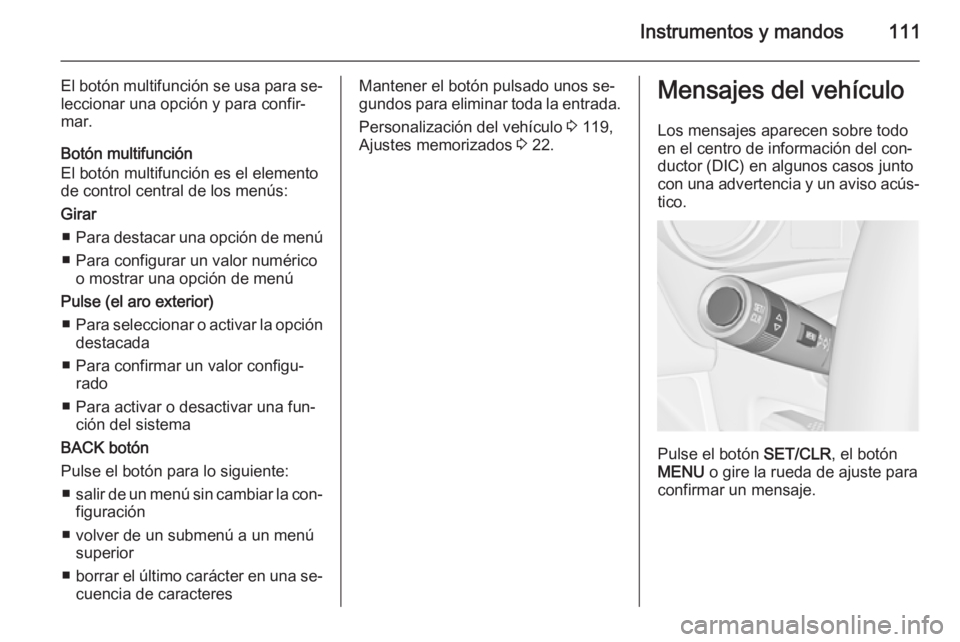

Instrumentos y mandos111
El botón multifunción se usa para se‐leccionar una opción y para confir‐
mar.
Botón multifunción
El botón multifunción es el elemento
de control central de los menús:
Girar ■ Para destacar una opción de menú
■ Para configurar un valor numérico o mostrar una opción de menú
Pulse (el aro exterior)
■ Para seleccionar o activar la opción
destacada
■ Para confirmar un valor configu‐ rado
■ Para activar o desactivar una fun‐ ción del sistema
BACK botón
Pulse el botón para lo siguiente: ■ salir de un menú sin cambiar la con‐
figuración
■ volver de un submenú a un menú superior
■ borrar el último carácter en una se‐
cuencia de caracteresMantener el botón pulsado unos se‐
gundos para eliminar toda la entrada.
Personalización del vehículo 3 119,
Ajustes memorizados 3 22.Mensajes del vehículo
Los mensajes aparecen sobre todo
en el centro de información del con‐
ductor (DIC) en algunos casos junto
con una advertencia y un aviso acús‐ tico.
Pulse el botón SET/CLR, el botón
MENU o gire la rueda de ajuste para
confirmar un mensaje.

112Instrumentos y mandos

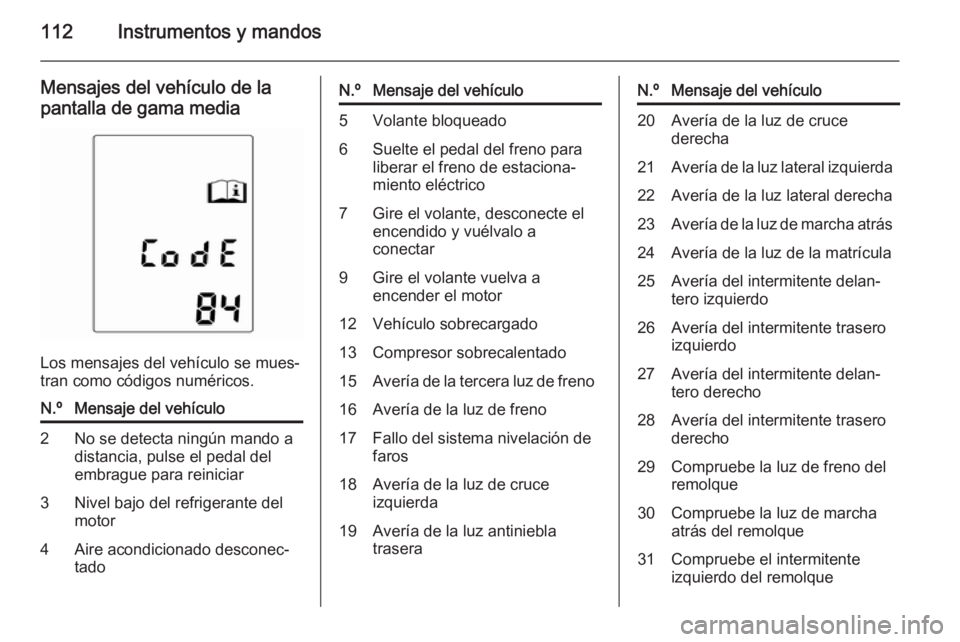

Mensajes del vehículo de la
pantalla de gama media
Los mensajes del vehículo se mues‐
tran como códigos numéricos.
N.ºMensaje del vehículo2No se detecta ningún mando a
distancia, pulse el pedal del
embrague para reiniciar3Nivel bajo del refrigerante del
motor4Aire acondicionado desconec‐
tadoN.ºMensaje del vehículo5Volante bloqueado6Suelte el pedal del freno para
liberar el freno de estaciona‐
miento eléctrico7Gire el volante, desconecte el
encendido y vuélvalo a
conectar9Gire el volante vuelva a
encender el motor12Vehículo sobrecargado13Compresor sobrecalentado15Avería de la tercera luz de freno16Avería de la luz de freno17Fallo del sistema nivelación de
faros18Avería de la luz de cruce
izquierda19Avería de la luz antiniebla
traseraN.ºMensaje del vehículo20Avería de la luz de cruce
derecha21Avería de la luz lateral izquierda22Avería de la luz lateral derecha23Avería de la luz de marcha atrás24Avería de la luz de la matrícula25Avería del intermitente delan‐
tero izquierdo26Avería del intermitente trasero
izquierdo27Avería del intermitente delan‐
tero derecho28Avería del intermitente trasero
derecho29Compruebe la luz de freno del
remolque30Compruebe la luz de marcha
atrás del remolque31Compruebe el intermitente
izquierdo del remolque

Instrumentos y mandos113

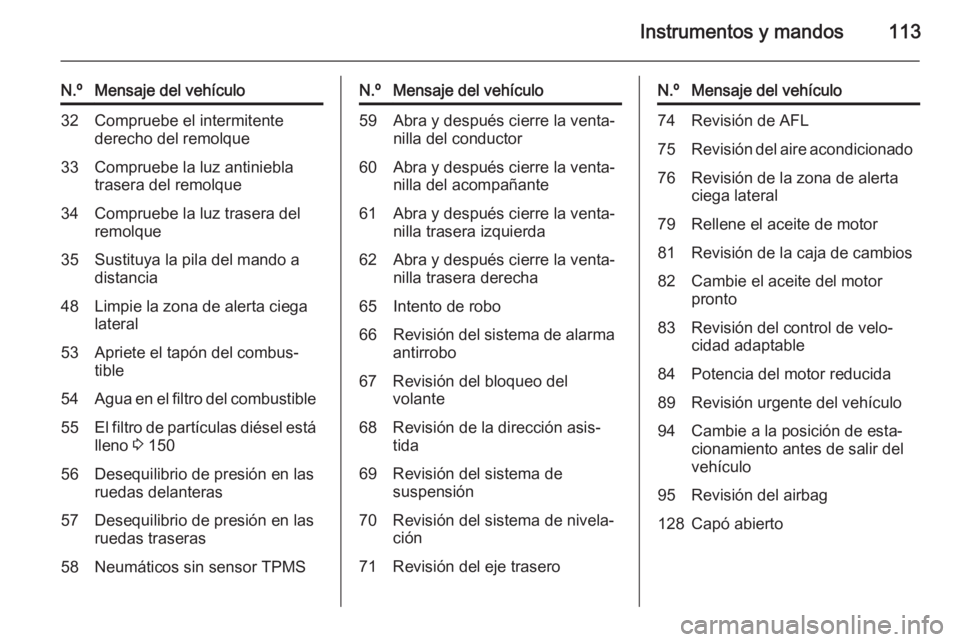

N.ºMensaje del vehículo32Compruebe el intermitente
derecho del remolque33Compruebe la luz antiniebla
trasera del remolque34Compruebe la luz trasera del
remolque35Sustituya la pila del mando a
distancia48Limpie la zona de alerta ciega
lateral53Apriete el tapón del combus‐
tible54Agua en el filtro del combustible55El filtro de partículas diésel está lleno 3 15056Desequilibrio de presión en las
ruedas delanteras57Desequilibrio de presión en las
ruedas traseras58Neumáticos sin sensor TPMSN.ºMensaje del vehículo59Abra y después cierre la venta‐
nilla del conductor60Abra y después cierre la venta‐
nilla del acompañante61Abra y después cierre la venta‐
nilla trasera izquierda62Abra y después cierre la venta‐
nilla trasera derecha65Intento de robo66Revisión del sistema de alarma
antirrobo67Revisión del bloqueo del
volante68Revisión de la dirección asis‐
tida69Revisión del sistema de
suspensión70Revisión del sistema de nivela‐
ción71Revisión del eje traseroN.ºMensaje del vehículo74Revisión de AFL75Revisión del aire acondicionado76Revisión de la zona de alerta
ciega lateral79Rellene el aceite de motor81Revisión de la caja de cambios82Cambie el aceite del motor
pronto83Revisión del control de velo‐
cidad adaptable84Potencia del motor reducida89Revisión urgente del vehículo94Cambie a la posición de esta‐
cionamiento antes de salir del
vehículo95Revisión del airbag128Capó abierto

114Instrumentos y mandos

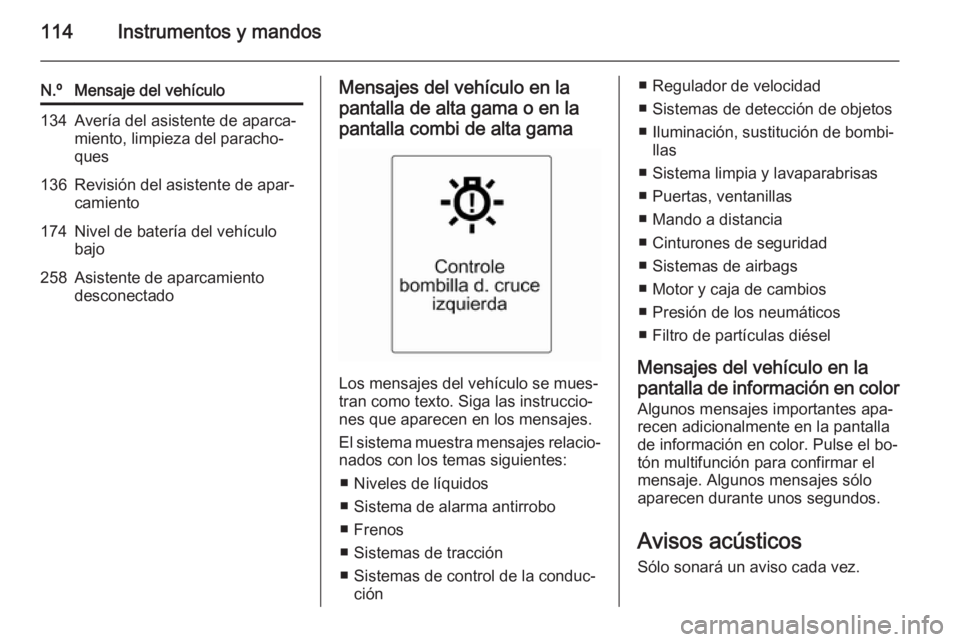

N.ºMensaje del vehículo134Avería del asistente de aparca‐
miento, limpieza del paracho‐
ques136Revisión del asistente de apar‐
camiento174Nivel de batería del vehículo
bajo258Asistente de aparcamiento
desconectadoMensajes del vehículo en la
pantalla de alta gama o en la pantalla combi de alta gama
Los mensajes del vehículo se mues‐
tran como texto. Siga las instruccio‐
nes que aparecen en los mensajes.
El sistema muestra mensajes relacio‐ nados con los temas siguientes:
■ Niveles de líquidos
■ Sistema de alarma antirrobo
■ Frenos
■ Sistemas de tracción
■ Sistemas de control de la conduc‐ ción
■ Regulador de velocidad
■ Sistemas de detección de objetos
■ Iluminación, sustitución de bombi‐ llas
■ Sistema limpia y lavaparabrisas ■ Puertas, ventanillas
■ Mando a distancia
■ Cinturones de seguridad
■ Sistemas de airbags
■ Motor y caja de cambios
■ Presión de los neumáticos
■ Filtro de partículas diésel
Mensajes del vehículo en la
pantalla de información en color
Algunos mensajes importantes apa‐
recen adicionalmente en la pantalla
de información en color. Pulse el bo‐
tón multifunción para confirmar el
mensaje. Algunos mensajes sólo
aparecen durante unos segundos.
Avisos acústicos
Sólo sonará un aviso cada vez.

Instrumentos y mandos115

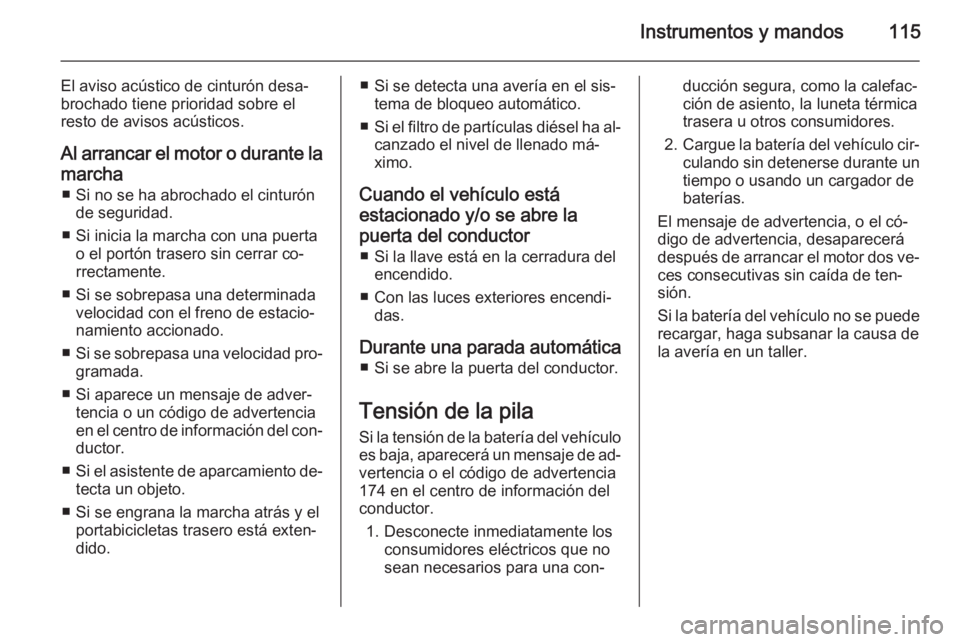

El aviso acústico de cinturón desa‐
brochado tiene prioridad sobre el
resto de avisos acústicos.
Al arrancar el motor o durante la
marcha ■ Si no se ha abrochado el cinturón de seguridad.
■ Si inicia la marcha con una puerta o el portón trasero sin cerrar co‐
rrectamente.
■ Si se sobrepasa una determinada velocidad con el freno de estacio‐
namiento accionado.
■ Si se sobrepasa una velocidad pro‐
gramada.
■ Si aparece un mensaje de adver‐ tencia o un código de advertencia
en el centro de información del con‐ ductor.
■ Si el asistente de aparcamiento de‐
tecta un objeto.
■ Si se engrana la marcha atrás y el portabicicletas trasero está exten‐
dido.■ Si se detecta una avería en el sis‐ tema de bloqueo automático.
■ Si el filtro de partículas diésel ha al‐
canzado el nivel de llenado má‐
ximo.
Cuando el vehículo está
estacionado y/o se abre la
puerta del conductor ■ Si la llave está en la cerradura del encendido.
■ Con las luces exteriores encendi‐ das.
Durante una parada automática ■ Si se abre la puerta del conductor.
Tensión de la pila Si la tensión de la batería del vehículoes baja, aparecerá un mensaje de ad‐
vertencia o el código de advertencia 174 en el centro de información del
conductor.
1. Desconecte inmediatamente los consumidores eléctricos que no
sean necesarios para una con‐ducción segura, como la calefac‐
ción de asiento, la luneta térmica
trasera u otros consumidores.
2. Cargue la batería del vehículo cir‐
culando sin detenerse durante un
tiempo o usando un cargador de
baterías.
El mensaje de advertencia, o el có‐
digo de advertencia, desaparecerá
después de arrancar el motor dos ve‐ ces consecutivas sin caída de ten‐
sión.
Si la batería del vehículo no se puede recargar, haga subsanar la causa de
la avería en un taller.

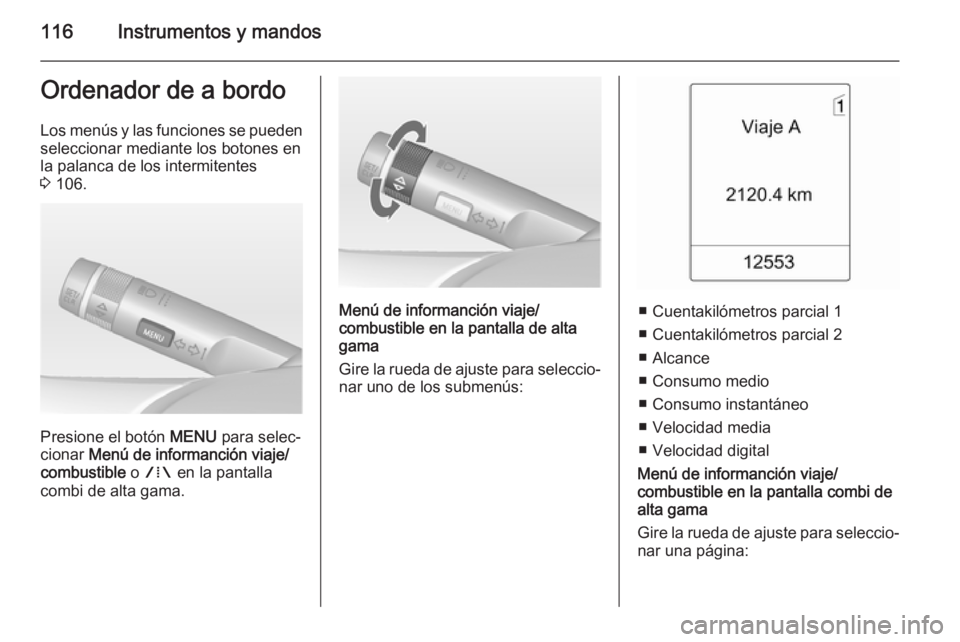

116Instrumentos y mandosOrdenador de a bordoLos menús y las funciones se puedenseleccionar mediante los botones en
la palanca de los intermitentes
3 106.
Presione el botón MENU para selec‐
cionar Menú de informanción viaje/
combustible o W en la pantalla
combi de alta gama.
Menú de informanción viaje/
combustible en la pantalla de alta
gama
Gire la rueda de ajuste para seleccio‐
nar uno de los submenús:■ Cuentakilómetros parcial 1
■ Cuentakilómetros parcial 2
■ Alcance
■ Consumo medio
■ Consumo instantáneo
■ Velocidad media
■ Velocidad digital
Menú de informanción viaje/
combustible en la pantalla combi de
alta gama
Gire la rueda de ajuste para seleccio‐
nar una página:

Instrumentos y mandos117

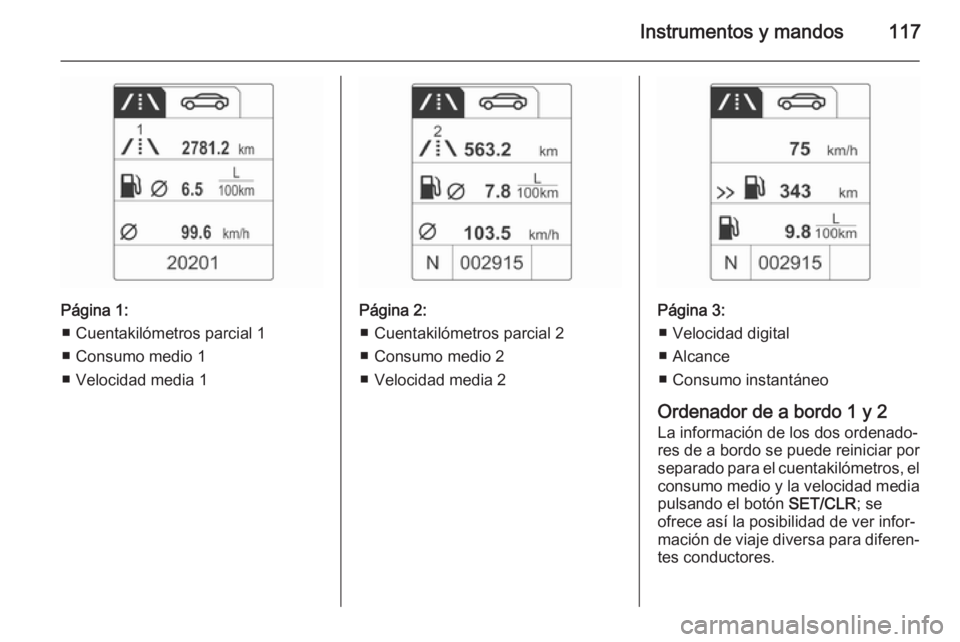

Página 1:■ Cuentakilómetros parcial 1
■ Consumo medio 1
■ Velocidad media 1Página 2: ■ Cuentakilómetros parcial 2
■ Consumo medio 2
■ Velocidad media 2Página 3: ■ Velocidad digital
■ Alcance
■ Consumo instantáneo
Ordenador de a bordo 1 y 2
La información de los dos ordenado‐
res de a bordo se puede reiniciar por
separado para el cuentakilómetros, el
consumo medio y la velocidad media pulsando el botón SET/CLR; se
ofrece así la posibilidad de ver infor‐
mación de viaje diversa para diferen‐
tes conductores.

118Instrumentos y mandos

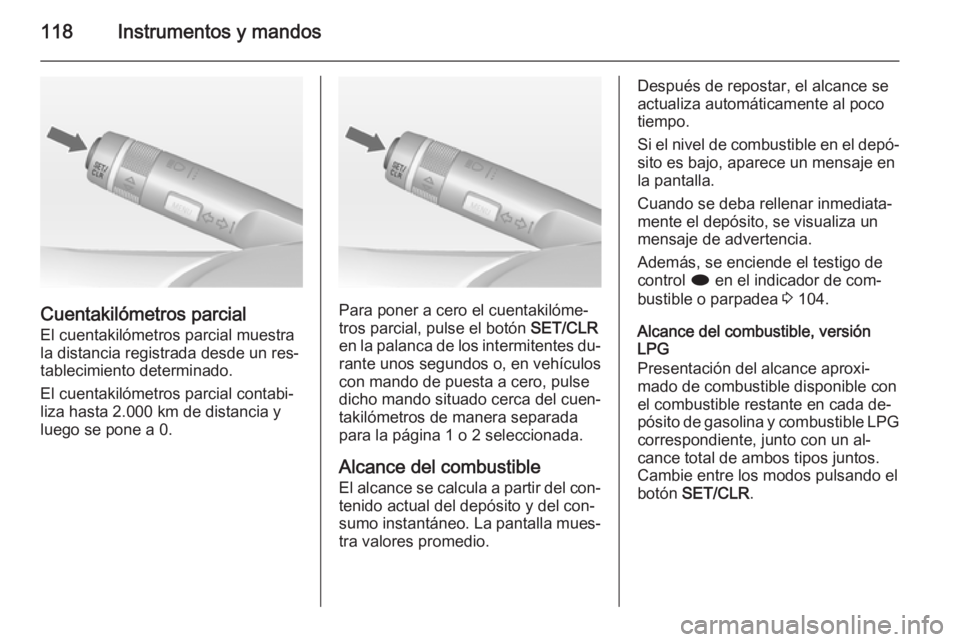

Cuentakilómetros parcial
El cuentakilómetros parcial muestra
la distancia registrada desde un res‐
tablecimiento determinado.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.Para poner a cero el cuentakilóme‐
tros parcial, pulse el botón SET/CLR
en la palanca de los intermitentes du‐
rante unos segundos o, en vehículos con mando de puesta a cero, pulse
dicho mando situado cerca del cuen‐
takilómetros de manera separada
para la página 1 o 2 seleccionada.
Alcance del combustible
El alcance se calcula a partir del con‐
tenido actual del depósito y del con‐
sumo instantáneo. La pantalla mues‐
tra valores promedio.
Después de repostar, el alcance se
actualiza automáticamente al poco
tiempo.
Si el nivel de combustible en el depó‐ sito es bajo, aparece un mensaje en
la pantalla.
Cuando se deba rellenar inmediata‐
mente el depósito, se visualiza un
mensaje de advertencia.
Además, se enciende el testigo de control i en el indicador de com‐
bustible o parpadea 3 104.
Alcance del combustible, versión
LPG
Presentación del alcance aproxi‐
mado de combustible disponible con
el combustible restante en cada de‐
pósito de gasolina y combustible LPG
correspondiente, junto con un al‐
cance total de ambos tipos juntos.
Cambie entre los modos pulsando el
botón SET/CLR .
