OPEL MERIVA 2016 Gebruikershandleiding (in Dutch)

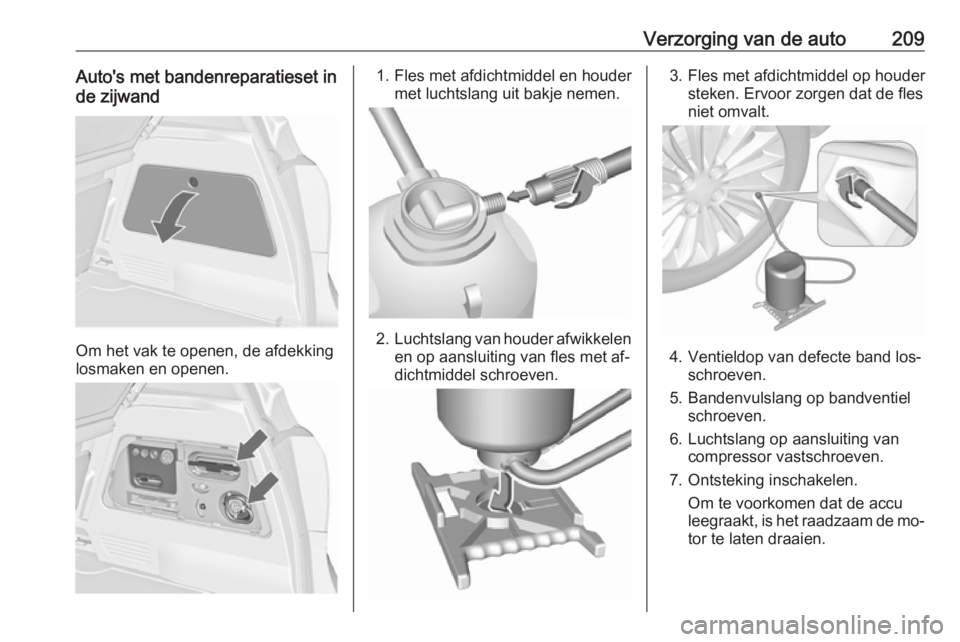

Verzorging van de auto209Auto's met bandenreparatieset in
de zijwand
Om het vak te openen, de afdekking
losmaken en openen.
1. Fles met afdichtmiddel en houder met luchtslang uit bakje nemen.
2.Luchtslang van houder afwikkelen
en op aansluiting van fles met af‐
dichtmiddel schroeven.
3. Fles met afdichtmiddel op houder steken. Ervoor zorgen dat de fles
niet omvalt.
4. Ventieldop van defecte band los‐ schroeven.
5. Bandenvulslang op bandventiel schroeven.
6. Luchtslang op aansluiting van compressor vastschroeven.
7. Ontsteking inschakelen. Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.

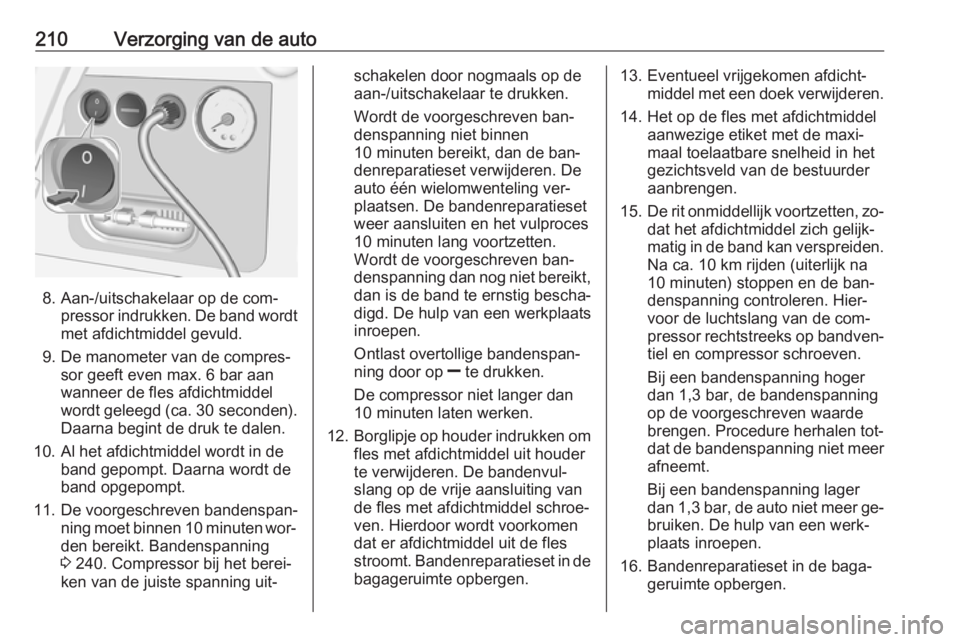

210Verzorging van de auto
8. Aan-/uitschakelaar op de com‐pressor indrukken. De band wordtmet afdichtmiddel gevuld.
9. De manometer van de compres‐ sor geeft even max. 6 bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
Daarna begint de druk te dalen.
10. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
11. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 240. Compressor bij het berei‐
ken van de juiste spanning uit‐
schakelen door nogmaals op de
aan-/uitschakelaar te drukken.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling ver‐
plaatsen. De bandenreparatieset
weer aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐
digd. De hulp van een werkplaats
inroepen.
Ontlast overtollige bandenspan‐
ning door op ] te drukken.
De compressor niet langer dan
10 minuten laten werken.
12. Borglipje op houder indrukken om
fles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de
bagageruimte opbergen.13. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
14. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
15. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden.
Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐
voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐ tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
16. Bandenreparatieset in de baga‐ geruimte opbergen.

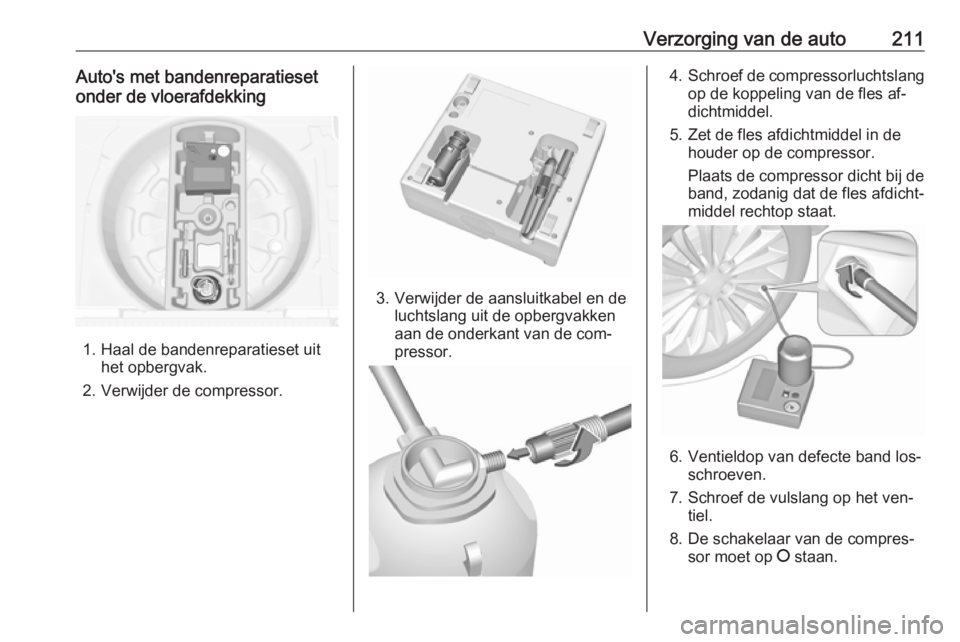

Verzorging van de auto211Auto's met bandenreparatieset
onder de vloerafdekking
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakkenaan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band los‐ schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.

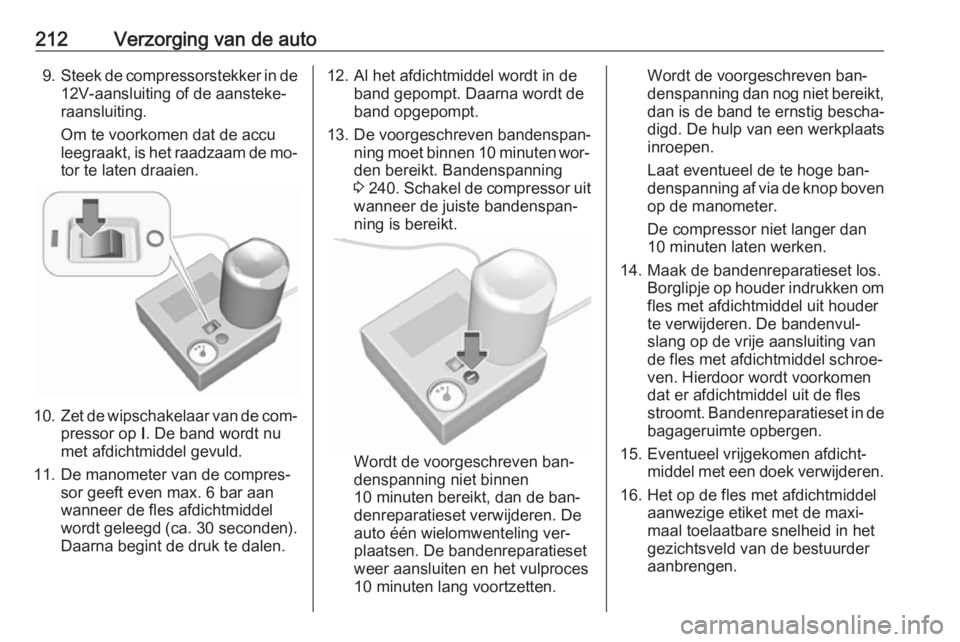

212Verzorging van de auto9.Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.
10. Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. De manometer van de compres‐ sor geeft even max. 6 bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 240 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling ver‐
plaatsen. De bandenreparatieset
weer aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐ digd. De hulp van een werkplaats
inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de
bagageruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.

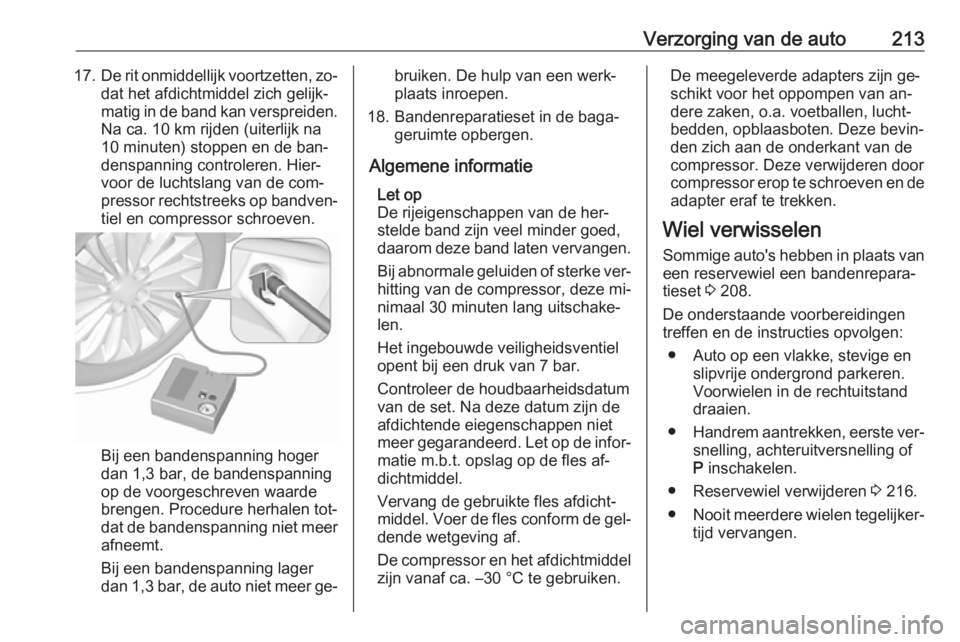

Verzorging van de auto21317.De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐
voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐
tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐
bruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Algemene informatie Let op
De rijeigenschappen van de her‐
stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐ len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Controleer de houdbaarheidsdatum van de set. Na deze datum zijn de
afdichtende eiegenschappen niet
meer gegarandeerd. Let op de infor‐
matie m.b.t. opslag op de fles af‐
dichtmiddel.
Vervang de gebruikte fles afdicht‐
middel. Voer de fles conform de gel‐ dende wetgeving af.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.De meegeleverde adapters zijn ge‐
schikt voor het oppompen van an‐
dere zaken, o.a. voetballen, lucht‐
bedden, opblaasboten. Deze bevin‐
den zich aan de onderkant van de
compressor. Deze verwijderen door
compressor erop te schroeven en de adapter eraf te trekken.
Wiel verwisselen Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 208.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Handrem aantrekken, eerste ver‐
snelling, achteruitversnelling of
P inschakelen.
● Reservewiel verwijderen 3 216.
● Nooit meerdere wielen tegelijker‐
tijd vervangen.

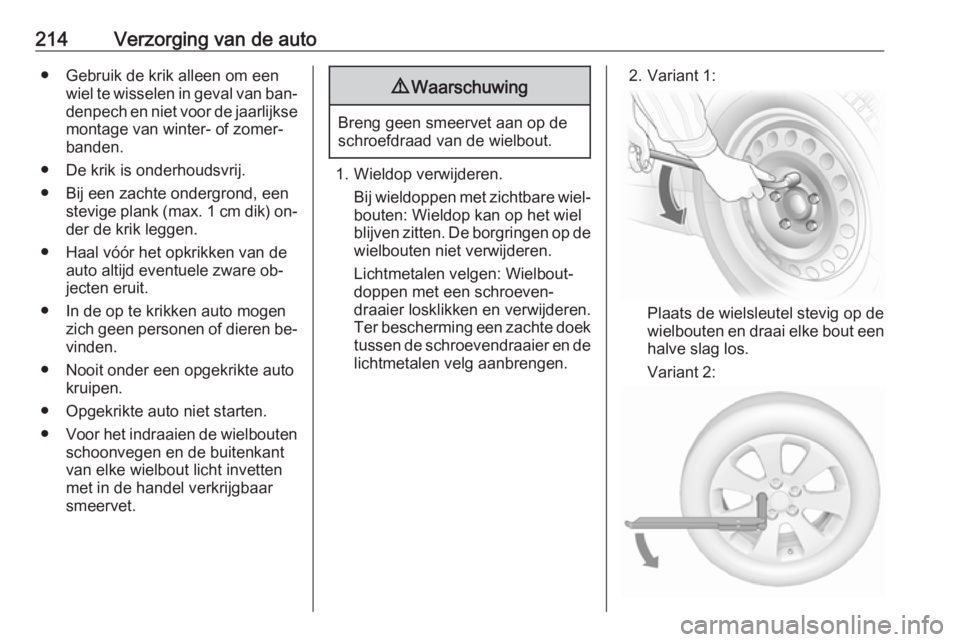

214Verzorging van de auto● Gebruik de krik alleen om eenwiel te wisselen in geval van ban‐
denpech en niet voor de jaarlijkse montage van winter- of zomer‐
banden.
● De krik is onderhoudsvrij.
● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik) on‐
der de krik leggen.
● Haal vóór het opkrikken van de auto altijd eventuele zware ob‐
jecten eruit.
● In de op te krikken auto mogen zich geen personen of dieren be‐vinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Voor het indraaien de wielbouten
schoonvegen en de buitenkant
van elke wielbout licht invetten
met in de handel verkrijgbaar
smeervet.9 Waarschuwing
Breng geen smeervet aan op de
schroefdraad van de wielbout.
1. Wieldop verwijderen.
Bij wieldoppen met zichtbare wiel‐
bouten: Wieldop kan op het wiel
blijven zitten. De borgringen op de
wielbouten niet verwijderen.
Lichtmetalen velgen: Wielbout‐
doppen met een schroeven‐
draaier losklikken en verwijderen.
Ter bescherming een zachte doek tussen de schroevendraaier en delichtmetalen velg aanbrengen.
2. Variant 1:
Plaats de wielsleutel stevig op de
wielbouten en draai elke bout een
halve slag los.
Variant 2:

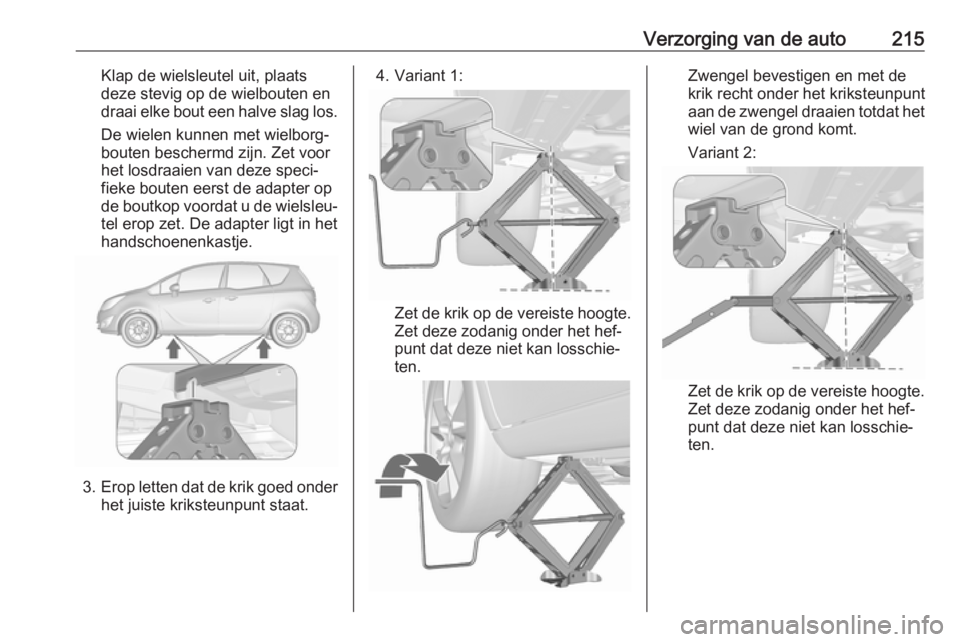

Verzorging van de auto215Klap de wielsleutel uit, plaats
deze stevig op de wielbouten en
draai elke bout een halve slag los.
De wielen kunnen met wielborg‐
bouten beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke bouten eerst de adapter op
de boutkop voordat u de wielsleu‐ tel erop zet. De adapter ligt in hethandschoenenkastje.
3. Erop letten dat de krik goed onder
het juiste kriksteunpunt staat.
4. Variant 1:
Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het hef‐
punt dat deze niet kan losschie‐
ten.
Zwengel bevestigen en met de
krik recht onder het kriksteunpunt
aan de zwengel draaien totdat het wiel van de grond komt.
Variant 2:
Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het hef‐
punt dat deze niet kan losschie‐
ten.

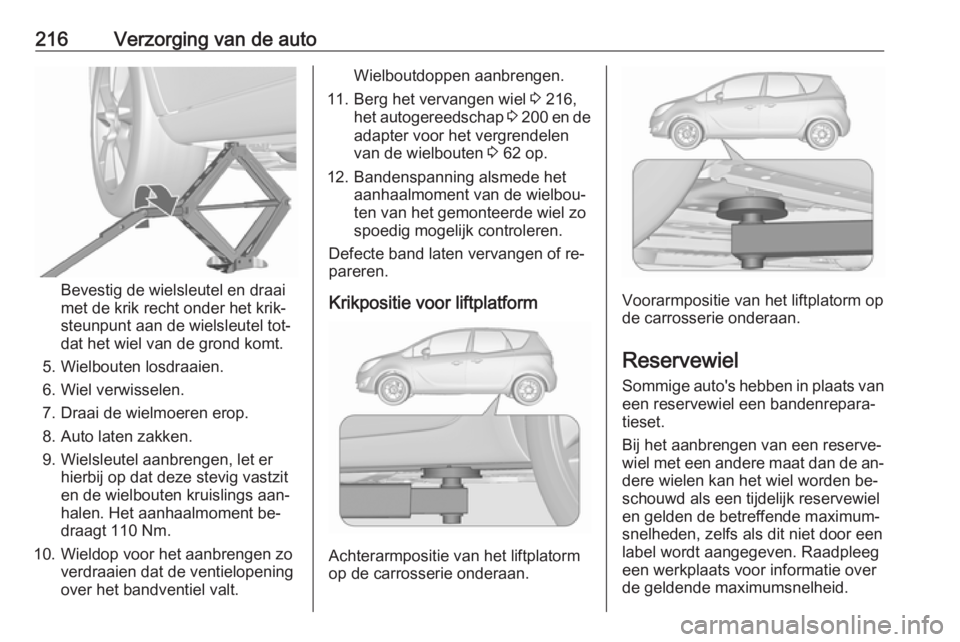

216Verzorging van de auto
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel tot‐
dat het wiel van de grond komt.
5. Wielbouten losdraaien.
6. Wiel verwisselen.
7. Draai de wielmoeren erop.
8. Auto laten zakken.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielbouten kruislings aan‐
halen. Het aanhaalmoment be‐
draagt 110 Nm.
10. Wieldop voor het aanbrengen zo verdraaien dat de ventielopening
over het bandventiel valt.
Wielboutdoppen aanbrengen.
11. Berg het vervangen wiel 3 216,
het autogereedschap 3 200 en de
adapter voor het vergrendelen
van de wielbouten 3 62 op.
12. Bandenspanning alsmede het aanhaalmoment van de wielbou‐
ten van het gemonteerde wiel zo
spoedig mogelijk controleren.
Defecte band laten vervangen of re‐
pareren.
Krikpositie voor liftplatform
Achterarmpositie van het liftplatorm
op de carrosserie onderaan.
Voorarmpositie van het liftplatorm op
de carrosserie onderaan.
Reservewiel
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de an‐
dere wielen kan het wiel worden be‐
schouwd als een tijdelijk reservewiel
en gelden de betreffende maximum‐
snelheden, zelfs als dit niet door een
label wordt aangegeven. Raadpleeg
een werkplaats voor informatie over
de geldende maximumsnelheid.

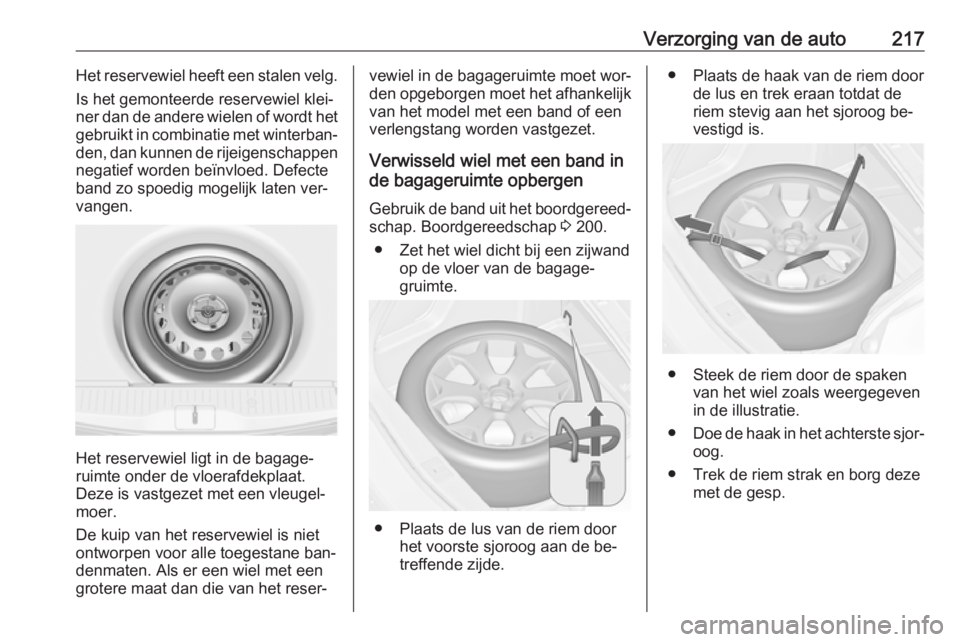

Verzorging van de auto217Het reservewiel heeft een stalen velg.
Is het gemonteerde reservewiel klei‐
ner dan de andere wielen of wordt het gebruikt in combinatie met winterban‐
den, dan kunnen de rijeigenschappen
negatief worden beïnvloed. Defecte
band zo spoedig mogelijk laten ver‐
vangen.
Het reservewiel ligt in de bagage‐
ruimte onder de vloerafdekplaat.
Deze is vastgezet met een vleugel‐
moer.
De kuip van het reservewiel is niet
ontworpen voor alle toegestane ban‐
denmaten. Als er een wiel met een
grotere maat dan die van het reser‐
vewiel in de bagageruimte moet wor‐
den opgeborgen moet het afhankelijk van het model met een band of een
verlengstang worden vastgezet.
Verwisseld wiel met een band in
de bagageruimte opbergen
Gebruik de band uit het boordgereed‐ schap. Boordgereedschap 3 200.
● Zet het wiel dicht bij een zijwand op de vloer van de bagage‐
gruimte.
● Plaats de lus van de riem door het voorste sjoroog aan de be‐
treffende zijde.
● Plaats de haak van de riem door de lus en trek eraan totdat de
riem stevig aan het sjoroog be‐
vestigd is.
● Steek de riem door de spaken van het wiel zoals weergegevenin de illustratie.
● Doe de haak in het achterste sjor‐
oog.
● Trek de riem strak en borg deze met de gesp.

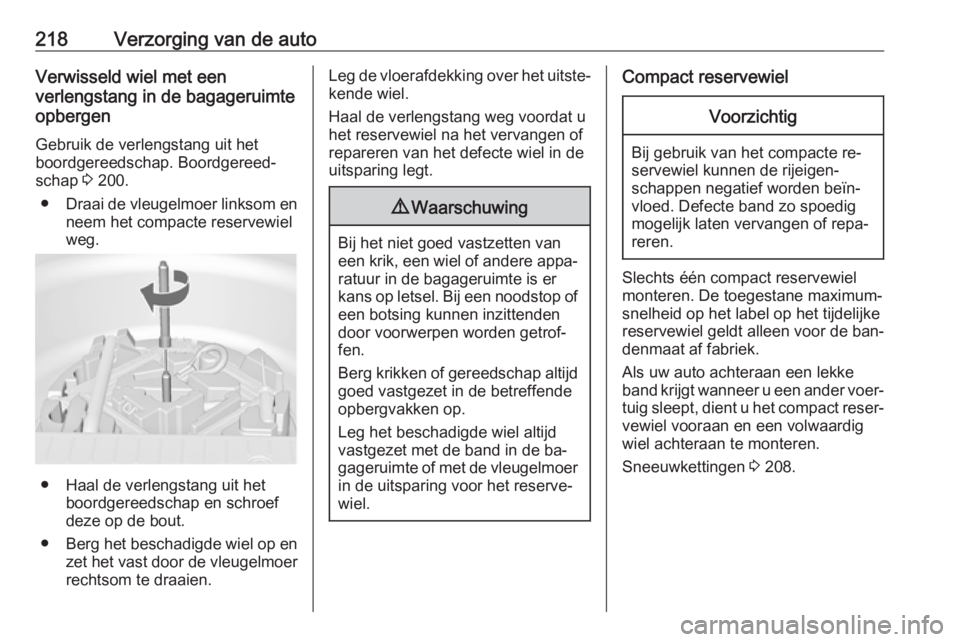

218Verzorging van de autoVerwisseld wiel met een
verlengstang in de bagageruimte
opbergen
Gebruik de verlengstang uit het
boordgereedschap. Boordgereed‐
schap 3 200.
● Draai de vleugelmoer linksom en
neem het compacte reservewiel
weg.
● Haal de verlengstang uit het boordgereedschap en schroef
deze op de bout.
● Berg het beschadigde wiel op en
zet het vast door de vleugelmoer
rechtsom te draaien.
Leg de vloerafdekking over het uitste‐ kende wiel.
Haal de verlengstang weg voordat u het reservewiel na het vervangen of
repareren van het defecte wiel in de
uitsparing legt.9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐ ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of een botsing kunnen inzittendendoor voorwerpen worden getrof‐
fen.
Berg krikken of gereedschap altijd goed vastgezet in de betreffendeopbergvakken op.
Leg het beschadigde wiel altijd
vastgezet met de band in de ba‐
gageruimte of met de vleugelmoer
in de uitsparing voor het reserve‐
wiel.
Compact reservewielVoorzichtig
Bij gebruik van het compacte re‐
servewiel kunnen de rijeigen‐
schappen negatief worden beïn‐
vloed. Defecte band zo spoedig
mogelijk laten vervangen of repa‐
reren.
Slechts één compact reservewiel monteren. De toegestane maximum‐
snelheid op het label op het tijdelijke
reservewiel geldt alleen voor de ban‐
denmaat af fabriek.
Als uw auto achteraan een lekke
band krijgt wanneer u een ander voer‐
tuig sleept, dient u het compact reser‐ vewiel vooraan en een volwaardig
wiel achteraan te monteren.
Sneeuwkettingen 3 208.
