Page 31 of 245

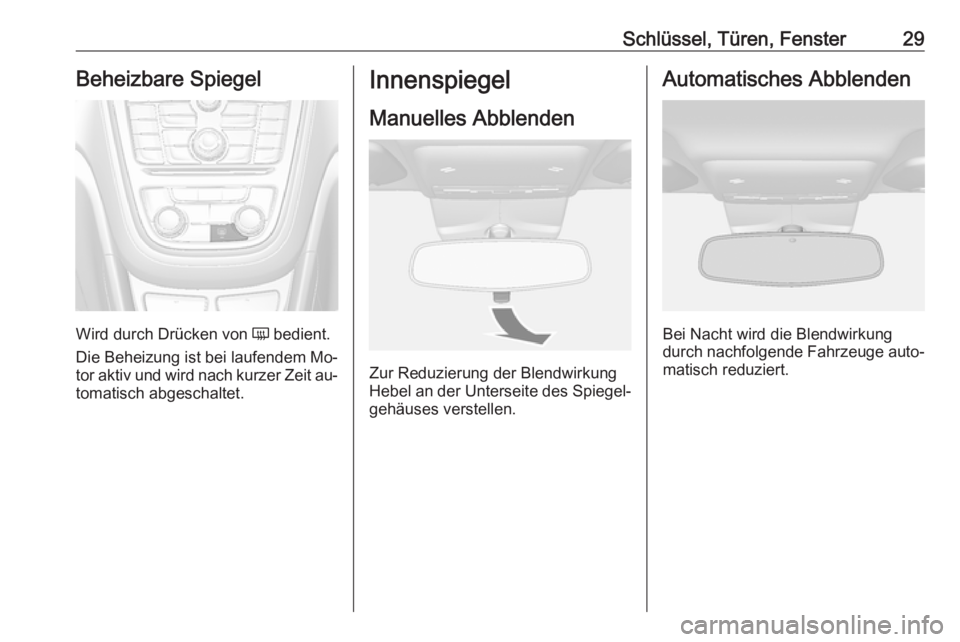

Schlüssel, Türen, Fenster29Beheizbare Spiegel
Wird durch Drücken von Ü bedient.
Die Beheizung ist bei laufendem Mo‐
tor aktiv und wird nach kurzer Zeit au‐
tomatisch abgeschaltet.
Innenspiegel
Manuelles Abblenden
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐ gehäuses verstellen.
Automatisches Abblenden
Bei Nacht wird die Blendwirkung
durch nachfolgende Fahrzeuge auto‐
matisch reduziert.
Page 32 of 245

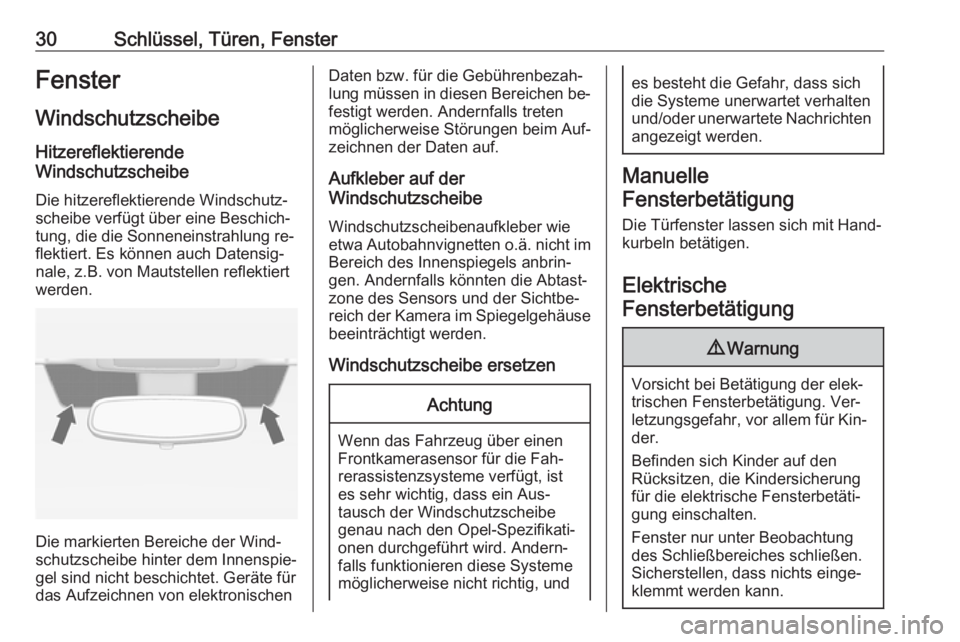

30Schlüssel, Türen, FensterFenster
Windschutzscheibe Hitzereflektierende
Windschutzscheibe
Die hitzereflektierende Windschutz‐
scheibe verfügt über eine Beschich‐
tung, die die Sonneneinstrahlung re‐
flektiert. Es können auch Datensig‐
nale, z.B. von Mautstellen reflektiert
werden.
Die markierten Bereiche der Wind‐
schutzscheibe hinter dem Innenspie‐ gel sind nicht beschichtet. Geräte fürdas Aufzeichnen von elektronischen
Daten bzw. für die Gebührenbezah‐
lung müssen in diesen Bereichen be‐ festigt werden. Andernfalls treten
möglicherweise Störungen beim Auf‐
zeichnen der Daten auf.
Aufkleber auf der
Windschutzscheibe
Windschutzscheibenaufkleber wie
etwa Autobahnvignetten o.ä. nicht im Bereich des Innenspiegels anbrin‐
gen. Andernfalls könnten die Abtast‐
zone des Sensors und der Sichtbe‐
reich der Kamera im Spiegelgehäuse beeinträchtigt werden.
Windschutzscheibe ersetzenAchtung
Wenn das Fahrzeug über einen
Frontkamerasensor für die Fah‐ rerassistenzsysteme verfügt, istes sehr wichtig, dass ein Aus‐
tausch der Windschutzscheibe
genau nach den Opel-Spezifikati‐
onen durchgeführt wird. Andern‐
falls funktionieren diese Systeme
möglicherweise nicht richtig, und
es besteht die Gefahr, dass sich
die Systeme unerwartet verhalten
und/oder unerwartete Nachrichten
angezeigt werden.
Manuelle
Fensterbetätigung
Die Türfenster lassen sich mit Hand‐
kurbeln betätigen.
Elektrische
Fensterbetätigung
9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung. Ver‐
letzungsgefahr, vor allem für Kin‐
der.
Befinden sich Kinder auf den
Rücksitzen, die Kindersicherung
für die elektrische Fensterbetäti‐
gung einschalten.
Fenster nur unter Beobachtung des Schließbereiches schließen.
Sicherstellen, dass nichts einge‐
klemmt werden kann.
Page 33 of 245

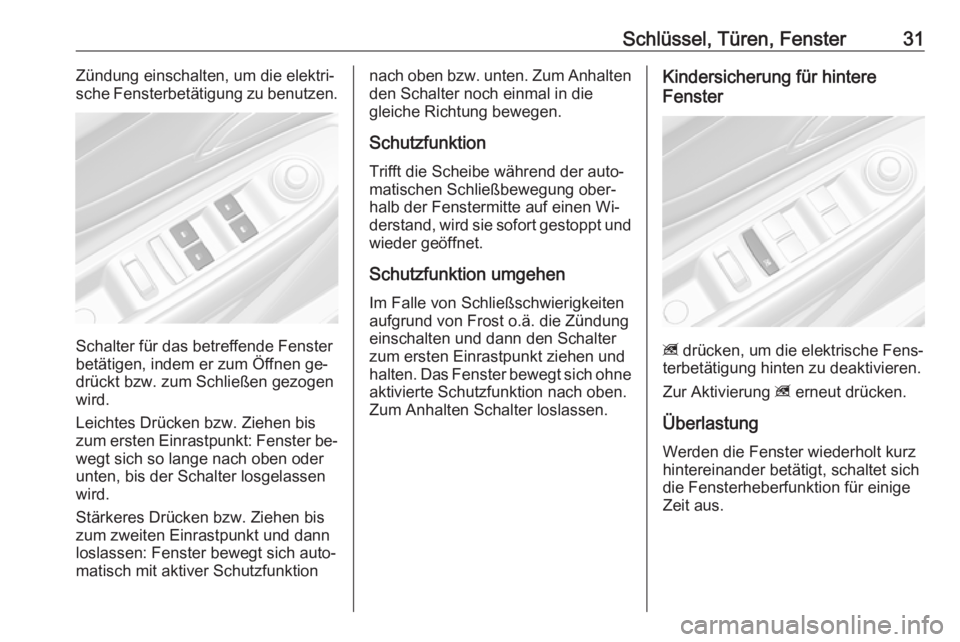

Schlüssel, Türen, Fenster31Zündung einschalten, um die elektri‐
sche Fensterbetätigung zu benutzen.
Schalter für das betreffende Fenster
betätigen, indem er zum Öffnen ge‐ drückt bzw. zum Schließen gezogen
wird.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster be‐ wegt sich so lange nach oben oder
unten, bis der Schalter losgelassen
wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt und dann
loslassen: Fenster bewegt sich auto‐ matisch mit aktiver Schutzfunktion
nach oben bzw. unten. Zum Anhalten
den Schalter noch einmal in die
gleiche Richtung bewegen.
Schutzfunktion
Trifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen Wi‐
derstand, wird sie sofort gestoppt und
wieder geöffnet.
Schutzfunktion umgehen
Im Falle von Schließschwierigkeiten
aufgrund von Frost o.ä. die Zündung
einschalten und dann den Schalter
zum ersten Einrastpunkt ziehen und
halten. Das Fenster bewegt sich ohne aktivierte Schutzfunktion nach oben.
Zum Anhalten Schalter loslassen.Kindersicherung für hintere
Fenster
z drücken, um die elektrische Fens‐
terbetätigung hinten zu deaktivieren.
Zur Aktivierung z erneut drücken.
Überlastung
Werden die Fenster wiederholt kurz
hintereinander betätigt, schaltet sich
die Fensterheberfunktion für einige
Zeit aus.
Page 34 of 245

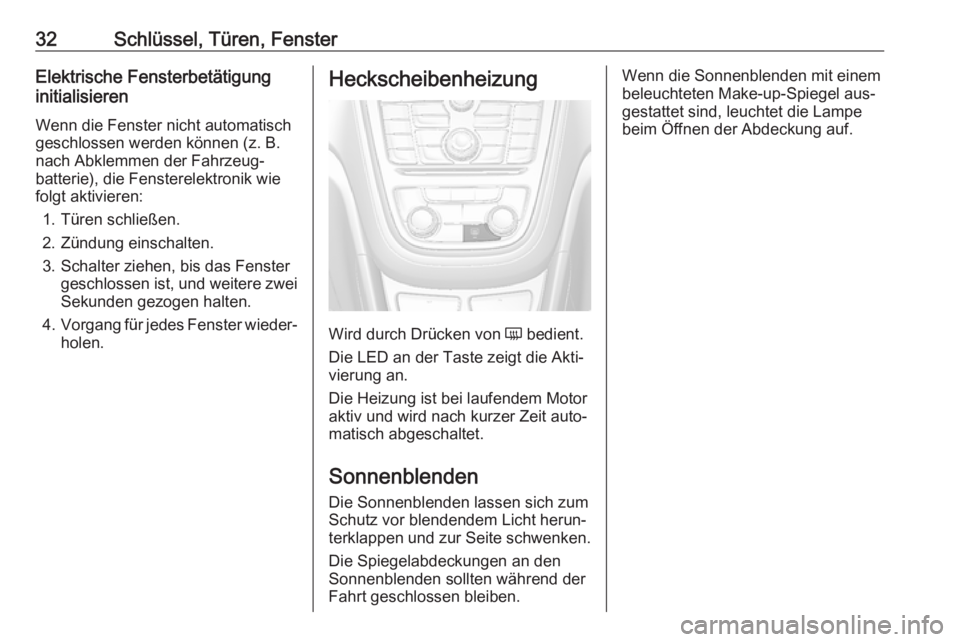

32Schlüssel, Türen, FensterElektrische Fensterbetätigung
initialisieren
Wenn die Fenster nicht automatisch geschlossen werden können (z. B.
nach Abklemmen der Fahrzeug‐
batterie), die Fensterelektronik wie
folgt aktivieren:
1. Türen schließen.
2. Zündung einschalten.
3. Schalter ziehen, bis das Fenster geschlossen ist, und weitere zweiSekunden gezogen halten.
4. Vorgang für jedes Fenster wieder‐
holen.Heckscheibenheizung
Wird durch Drücken von Ü bedient.
Die LED an der Taste zeigt die Akti‐
vierung an.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
Sonnenblenden
Die Sonnenblenden lassen sich zum
Schutz vor blendendem Licht herun‐
terklappen und zur Seite schwenken.
Die Spiegelabdeckungen an den
Sonnenblenden sollten während der
Fahrt geschlossen bleiben.
Wenn die Sonnenblenden mit einem
beleuchteten Make-up-Spiegel aus‐
gestattet sind, leuchtet die Lampe
beim Öffnen der Abdeckung auf.
Page 35 of 245

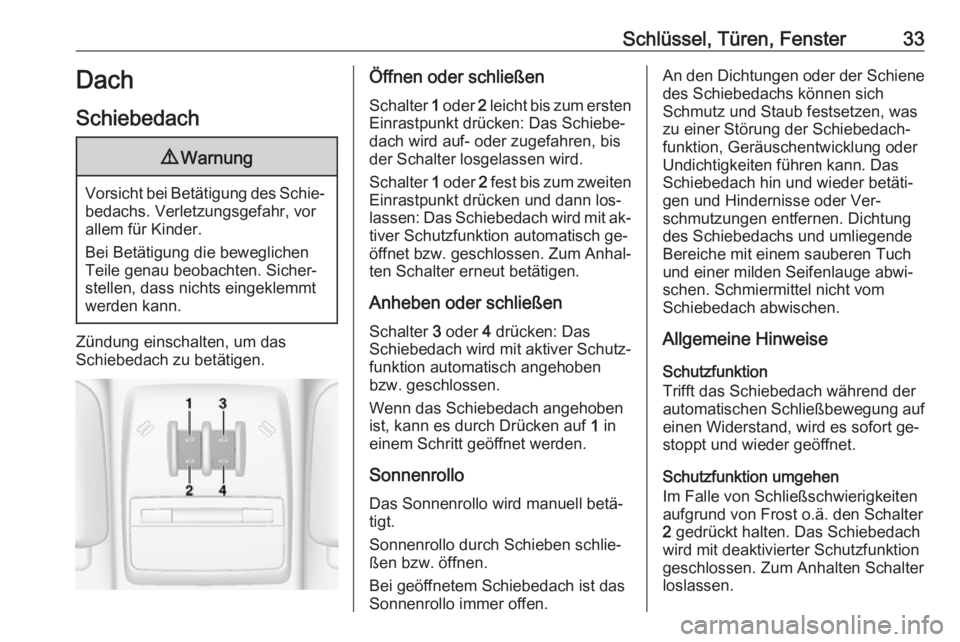

Schlüssel, Türen, Fenster33Dach
Schiebedach9 Warnung
Vorsicht bei Betätigung des Schie‐
bedachs. Verletzungsgefahr, vor
allem für Kinder.
Bei Betätigung die beweglichen
Teile genau beobachten. Sicher‐
stellen, dass nichts eingeklemmt werden kann.
Zündung einschalten, um das
Schiebedach zu betätigen.
Öffnen oder schließen
Schalter 1 oder 2 leicht bis zum ersten
Einrastpunkt drücken: Das Schiebe‐
dach wird auf- oder zugefahren, bis
der Schalter losgelassen wird.
Schalter 1 oder 2 fest bis zum zweiten
Einrastpunkt drücken und dann los‐
lassen: Das Schiebedach wird mit ak‐ tiver Schutzfunktion automatisch ge‐
öffnet bzw. geschlossen. Zum Anhal‐
ten Schalter erneut betätigen.
Anheben oder schließen Schalter 3 oder 4 drücken: Das
Schiebedach wird mit aktiver Schutz‐
funktion automatisch angehoben
bzw. geschlossen.
Wenn das Schiebedach angehoben
ist, kann es durch Drücken auf 1 in
einem Schritt geöffnet werden.
Sonnenrollo
Das Sonnenrollo wird manuell betä‐
tigt.
Sonnenrollo durch Schieben schlie‐
ßen bzw. öffnen.
Bei geöffnetem Schiebedach ist das
Sonnenrollo immer offen.An den Dichtungen oder der Schiene
des Schiebedachs können sich
Schmutz und Staub festsetzen, was
zu einer Störung der Schiebedach‐
funktion, Geräuschentwicklung oder
Undichtigkeiten führen kann. Das
Schiebedach hin und wieder betäti‐
gen und Hindernisse oder Ver‐
schmutzungen entfernen. Dichtung
des Schiebedachs und umliegende Bereiche mit einem sauberen Tuch
und einer milden Seifenlauge abwi‐
schen. Schmiermittel nicht vom
Schiebedach abwischen.
Allgemeine Hinweise
Schutzfunktion
Trifft das Schiebedach während der
automatischen Schließbewegung auf einen Widerstand, wird es sofort ge‐
stoppt und wieder geöffnet.
Schutzfunktion umgehen
Im Falle von Schließschwierigkeiten aufgrund von Frost o.ä. den Schalter
2 gedrückt halten. Das Schiebedach
wird mit deaktivierter Schutzfunktion
geschlossen. Zum Anhalten Schalter
loslassen.
Page 36 of 245

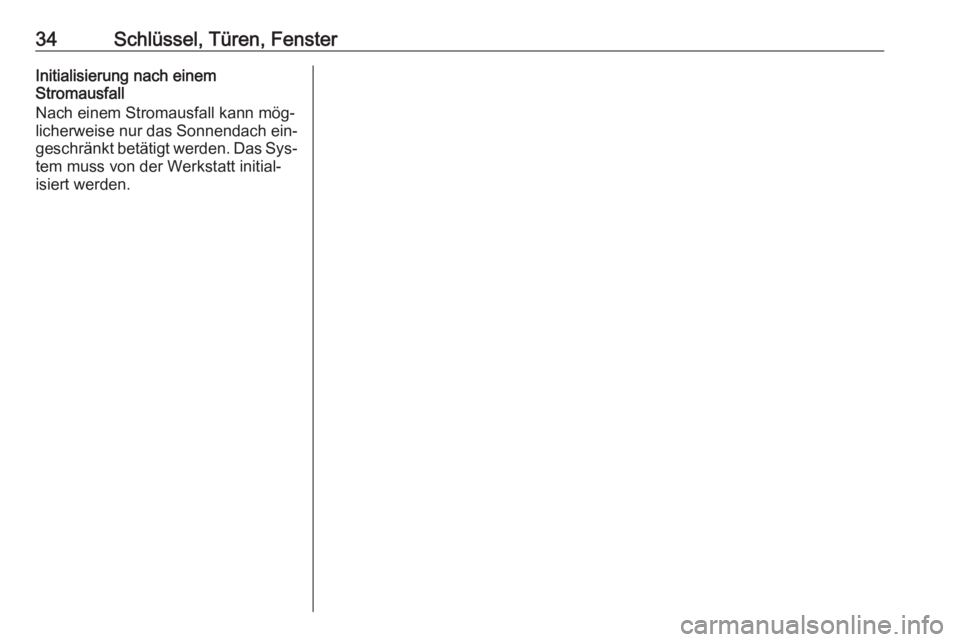

34Schlüssel, Türen, FensterInitialisierung nach einem
Stromausfall
Nach einem Stromausfall kann mög‐
licherweise nur das Sonnendach ein‐
geschränkt betätigt werden. Das Sys‐
tem muss von der Werkstatt initial‐
isiert werden.
Page 37 of 245

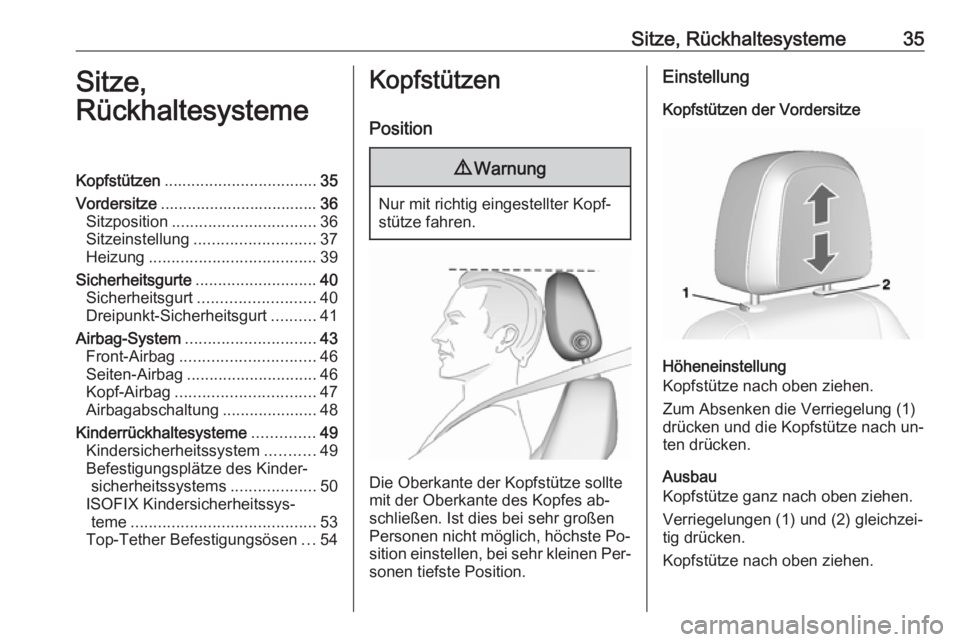

Sitze, Rückhaltesysteme35Sitze,
RückhaltesystemeKopfstützen .................................. 35
Vordersitze ................................... 36
Sitzposition ................................ 36
Sitzeinstellung ........................... 37
Heizung ..................................... 39
Sicherheitsgurte ........................... 40
Sicherheitsgurt .......................... 40
Dreipunkt-Sicherheitsgurt ..........41
Airbag-System ............................. 43
Front-Airbag .............................. 46
Seiten-Airbag ............................. 46
Kopf-Airbag ............................... 47
Airbagabschaltung .....................48
Kinderrückhaltesysteme ..............49
Kindersicherheitssystem ...........49
Befestigungsplätze des Kinder‐ sicherheitssystems ...................50
ISOFIX Kindersicherheitssys‐ teme ......................................... 53
Top-Tether Befestigungsösen ...54Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte mit der Oberkante des Kopfes ab‐
schließen. Ist dies bei sehr großen
Personen nicht möglich, höchste Po‐
sition einstellen, bei sehr kleinen Per‐ sonen tiefste Position.
Einstellung
Kopfstützen der Vordersitze
Höheneinstellung
Kopfstütze nach oben ziehen.
Zum Absenken die Verriegelung (1)
drücken und die Kopfstütze nach un‐
ten drücken.
Ausbau
Kopfstütze ganz nach oben ziehen.
Verriegelungen (1) und (2) gleichzei‐
tig drücken.
Kopfstütze nach oben ziehen.
Page 38 of 245
36Sitze, RückhaltesystemeHorizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in drei Positionen ein.
Zum Zurückstellen in die hintere Po‐
sition die Kopfstütze ganz nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen.
Zum Absenken die Verriegelung (1)
drücken und die Kopfstütze nach un‐
ten drücken.
Ausbau
Kopfstütze ganz nach oben ziehen.
Verriegelungen (1) und (2) gleichzei‐
tig drücken.
Kopfstütze nach oben ziehen.
Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
Page 39 of 245

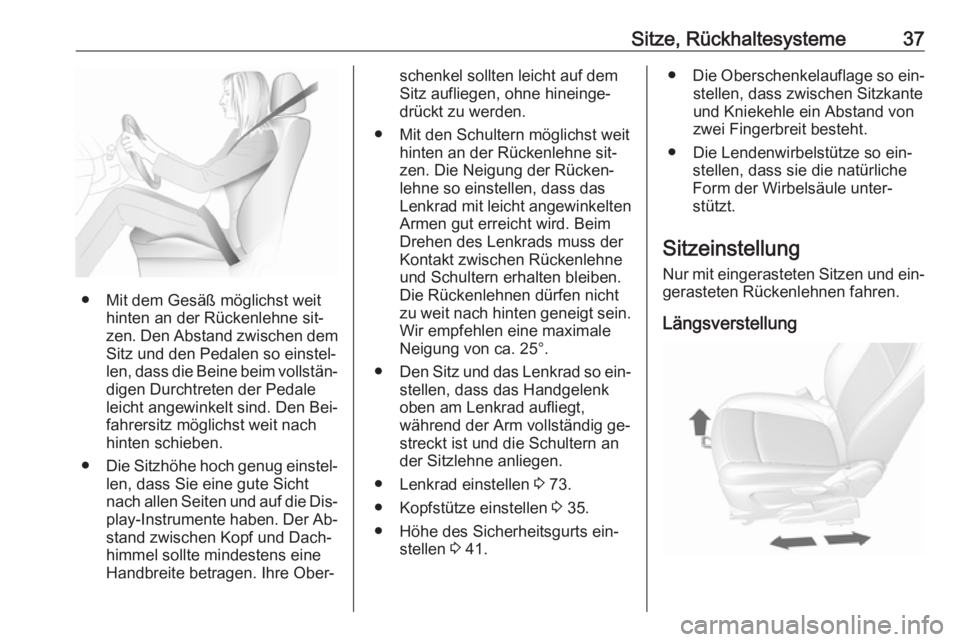

Sitze, Rückhaltesysteme37
● Mit dem Gesäß möglichst weithinten an der Rückenlehne sit‐
zen. Den Abstand zwischen dem
Sitz und den Pedalen so einstel‐
len, dass die Beine beim vollstän‐ digen Durchtreten der Pedale
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach
hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die Dis‐ play-Instrumente haben. Der Ab‐
stand zwischen Kopf und Dach‐
himmel sollte mindestens eine
Handbreite betragen. Ihre Ober‐
schenkel sollten leicht auf dem
Sitz aufliegen, ohne hineinge‐
drückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne sit‐
zen. Die Neigung der Rücken‐
lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht
zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so ein‐
stellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig ge‐
streckt ist und die Schultern an
der Sitzlehne anliegen.
● Lenkrad einstellen 3 73.
● Kopfstütze einstellen 3 35.
● Höhe des Sicherheitsgurts ein‐ stellen 3 41.● Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von
zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so ein‐ stellen, dass sie die natürliche
Form der Wirbelsäule unter‐ stützt.
Sitzeinstellung
Nur mit eingerasteten Sitzen und ein‐ gerasteten Rückenlehnen fahren.
Längsverstellung

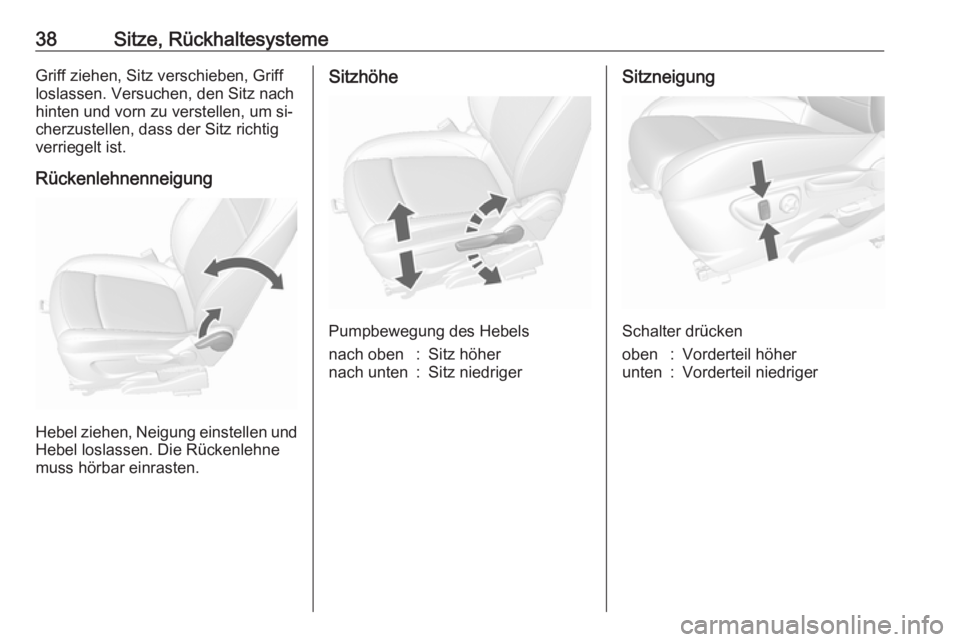

Page 40 of 245
38Sitze, RückhaltesystemeGriff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.
Rückenlehnenneigung
Hebel ziehen, Neigung einstellen und
Hebel loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Schalter drücken
oben:Vorderteil höherunten:Vorderteil niedriger
