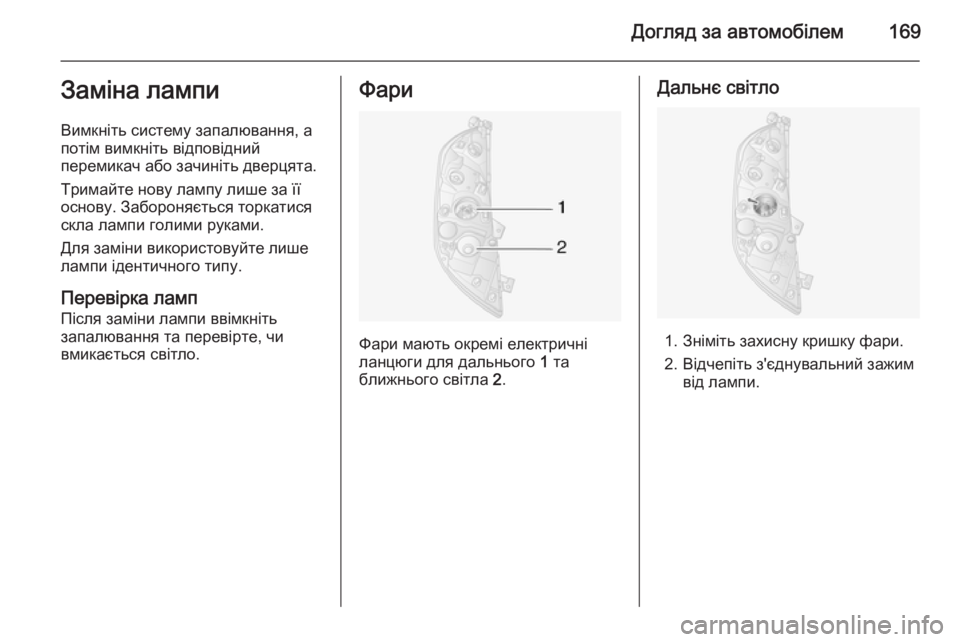

Догляд за автомобілем169Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.
Дальнє світло
1. Зніміть захисну кришку фари.
2. Відчепіть з'єднувальний зажим від лампи.

170Догляд за автомобілем

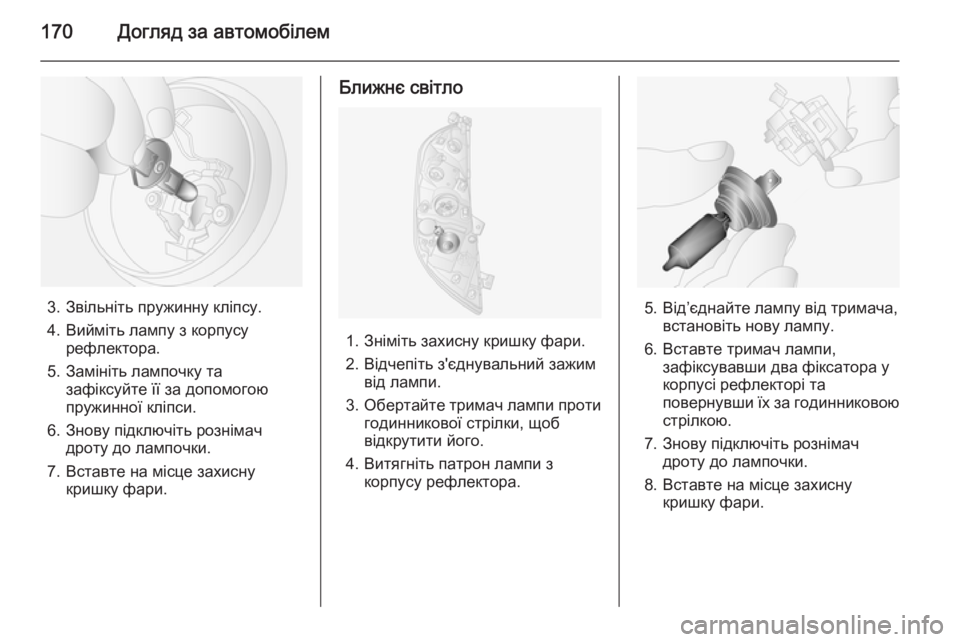

3. Звільніть пружинну кліпсу.
4. Вийміть лампу з корпусу рефлектора.
5. Замініть лампочку та зафіксуйте її за допомогоюпружинної кліпси.
6. Знову підключіть рознімач дроту до лампочки.
7. Вставте на місце захисну кришку фари.
Ближнє світло
1. Зніміть захисну кришку фари.
2. Відчепіть з'єднувальний зажим від лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть рознімач дроту до лампочки.
8. Вставте на місце захисну кришку фари.

Догляд за автомобілем171

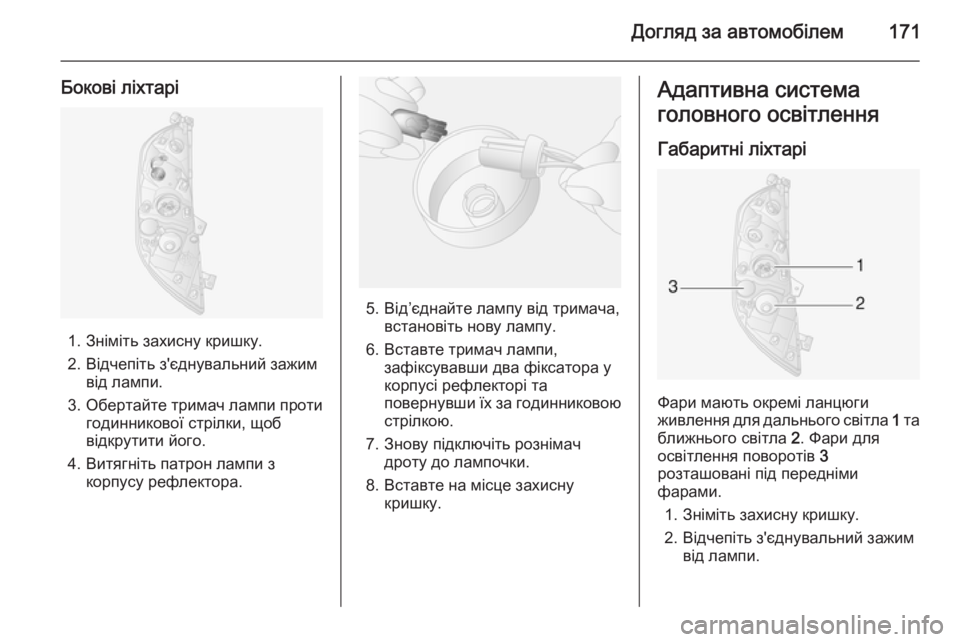

Бокові ліхтарі
1. Зніміть захисну кришку.
2. Відчепіть з'єднувальний зажим від лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть рознімач дроту до лампочки.
8. Вставте на місце захисну кришку.
Адаптивна система
головного освітлення
Габаритні ліхтарі
Фари мають окремі ланцюги
живлення для дальнього світла 1 та
ближнього світла 2. Фари для
освітлення поворотів 3
розташовані під передніми
фарами.
1. Зніміть захисну кришку.
2. Відчепіть з'єднувальний зажим від лампи.

172Догляд за автомобілем

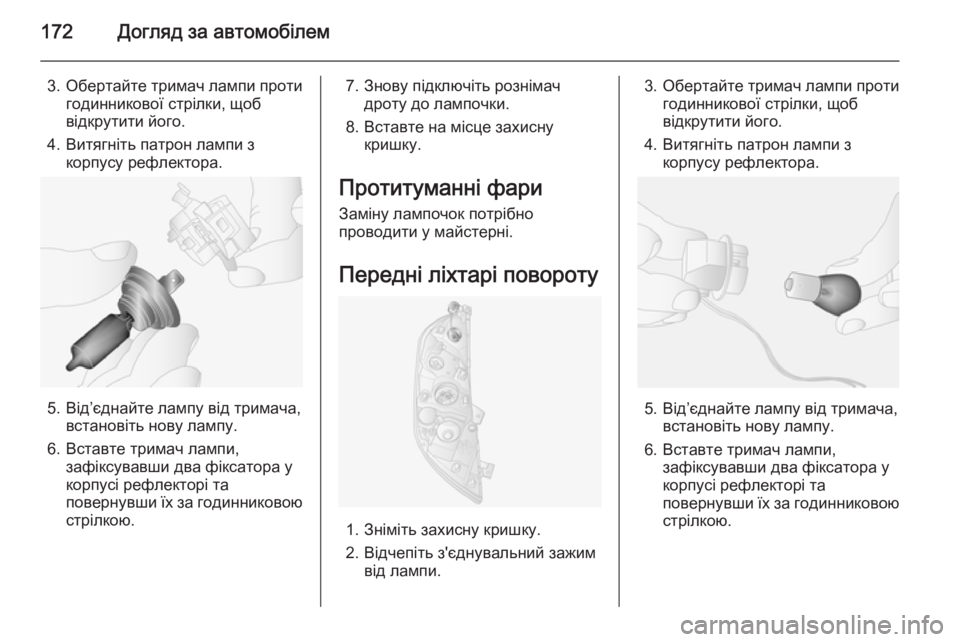

3.Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть рознімач дроту до лампочки.
8. Вставте на місце захисну кришку.
Протитуманні фари Заміну лампочок потрібно
проводити у майстерні.
Передні ліхтарі повороту
1. Зніміть захисну кришку.
2. Відчепіть з'єднувальний зажим від лампи.
3.Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.

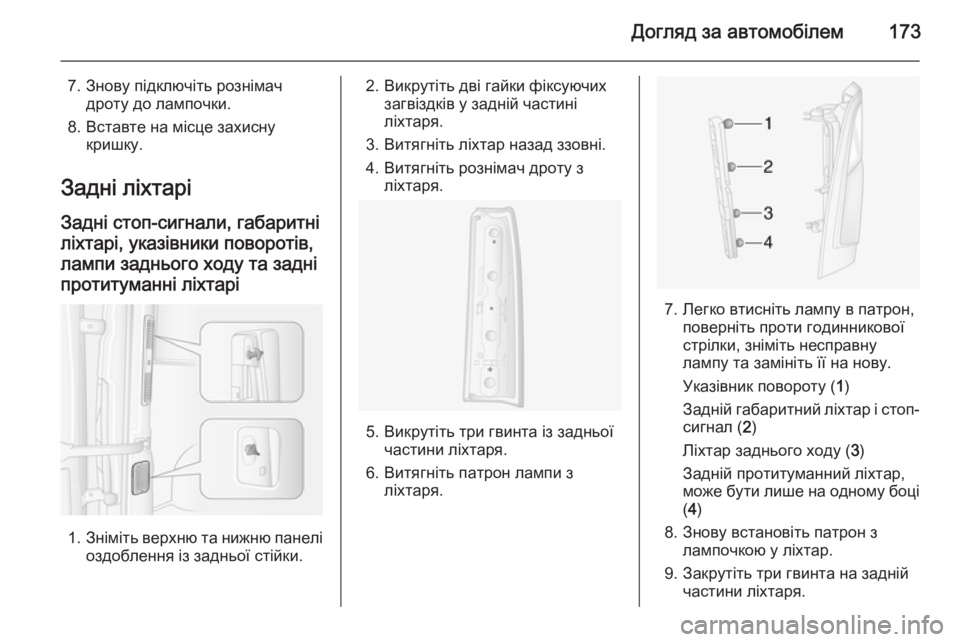

Догляд за автомобілем173
7. Знову підключіть рознімачдроту до лампочки.
8. Вставте на місце захисну кришку.
Задні ліхтарі
Задні стоп-сигнали, габаритні ліхтарі, указівники поворотів,лампи заднього ходу та задні
протитуманні ліхтарі
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксуючих загвіздків у задній частині
ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть рознімач дроту з ліхтаря.
5. Викрутіть три гвинта із задньої частини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.

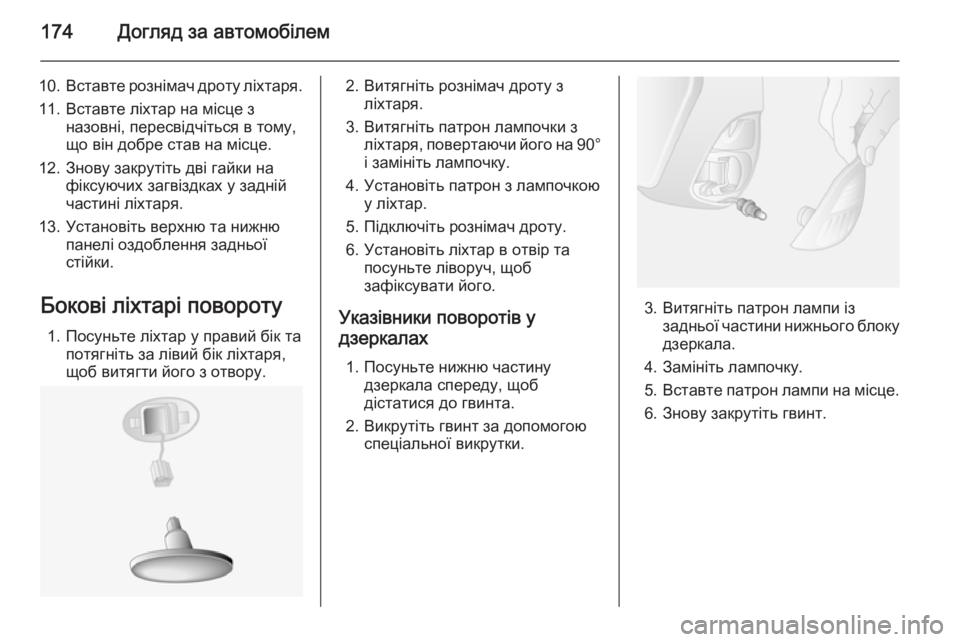

174Догляд за автомобілем
10.Вставте рознімач дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксуючих загвіздках у задній
частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.
Бокові ліхтарі повороту 1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.2. Витягніть рознімач дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.
5. Підключіть рознімач дроту.
6. Установіть ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Указівники поворотів у дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи іззадньої частини нижнього блоку
дзеркала.
4. Замініть лампочку.
5. Вставте патрон лампи на місце.
6. Знову закрутіть гвинт.

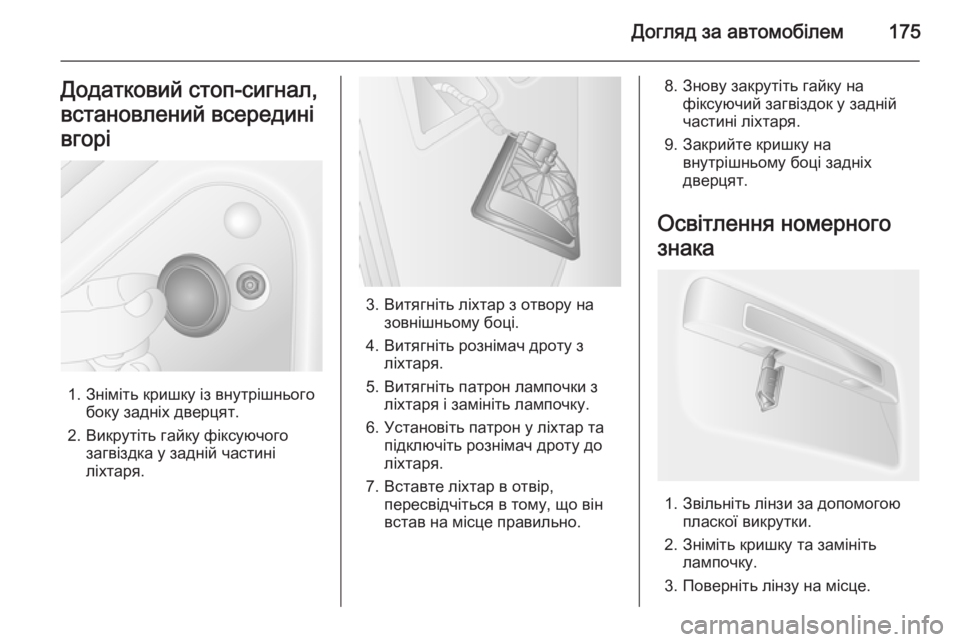

Догляд за автомобілем175Додатковий стоп-сигнал,
встановлений всередині
вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.
8. Знову закрутіть гайку на фіксуючий загвіздок у задній
частині ліхтаря.
9. Закрийте кришку на внутрішньому боці задніх
дверцят.
Освітлення номерного
знака
1. Звільніть лінзи за допомогою пласкої викрутки.
2. Зніміть кришку та замініть лампочку.
3. Поверніть лінзу на місце.

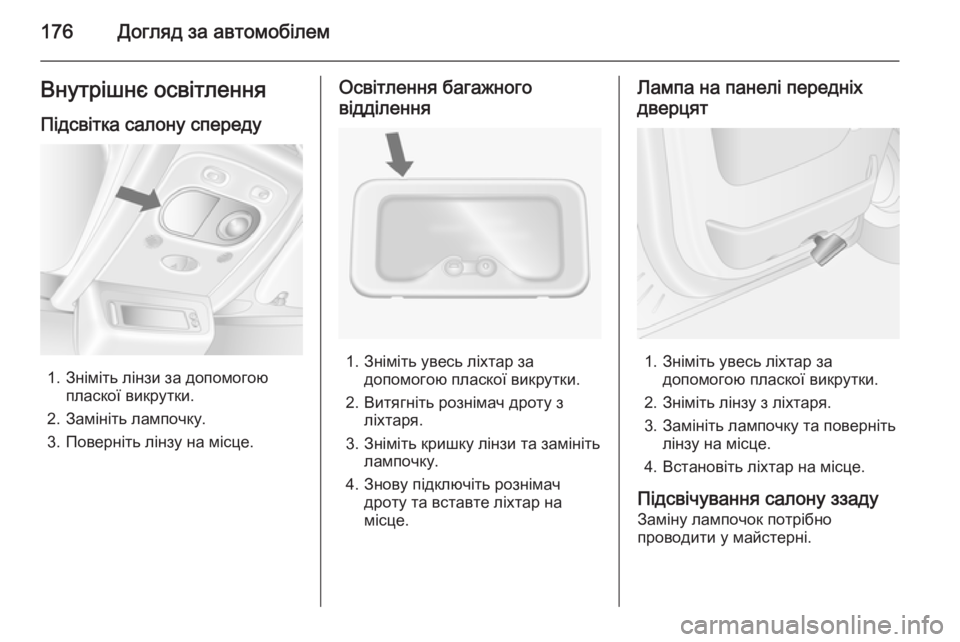

176Догляд за автомобілемВнутрішнє освітлення
Підсвітка салону спереду
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Поверніть лінзу на місце.
Освітлення багажного
відділення
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Витягніть рознімач дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Знову підключіть рознімач дроту та вставте ліхтар на
місце.
Лампа на панелі передніх
дверцят
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Зніміть лінзу з ліхтаря.
3. Замініть лампочку та поверніть лінзу на місце.
4. Встановіть ліхтар на місце.
Підсвічування салону ззаду
Заміну лампочок потрібно
проводити у майстерні.

Догляд за автомобілем177

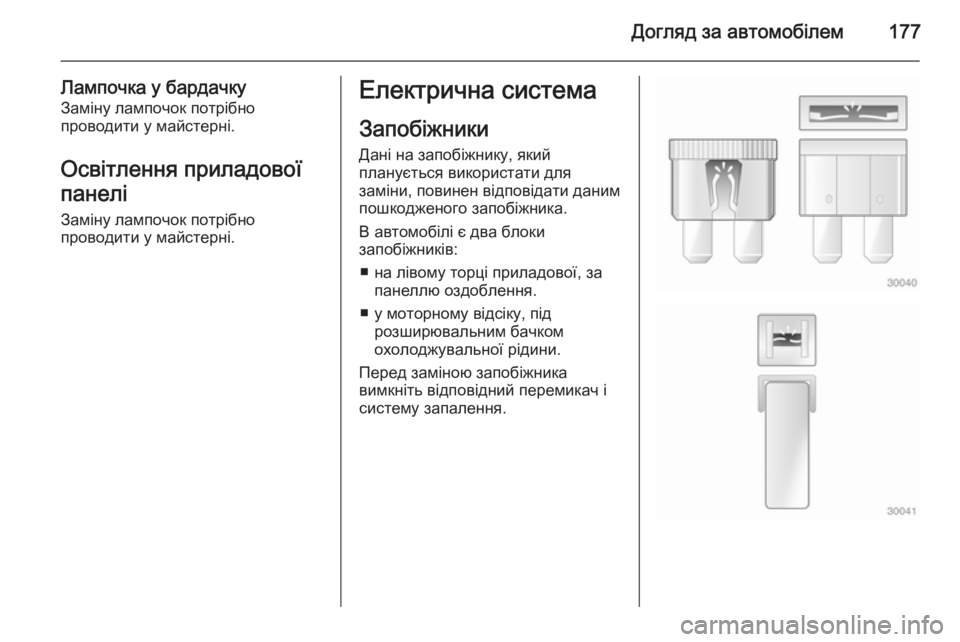

Лампочка у бардачку
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладовоїпанелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
■ на лівому торці приладової, за панеллю оздоблення.
■ у моторному відсіку, під розширювальним бачком
охолоджувальної рідини.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.

178Догляд за автомобілем

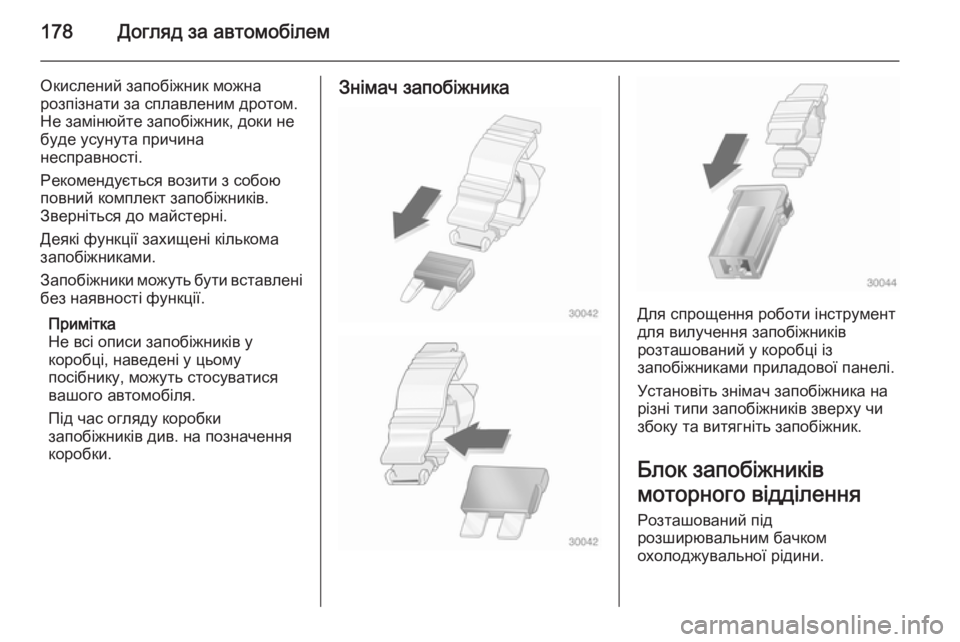

Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не замінюйте запобіжник, доки не
буде усунута причина
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться до майстерні.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.Знімач запобіжника
Для спрощення роботи інструмент
для вилучення запобіжників
розташований у коробці із
запобіжниками приладової панелі.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжниківмоторного відділення
Розташований під
розширювальним бачком
охолоджувальної рідини.
