OPEL MOVANO_B 2016.5 Manual de Instruções (in Portugues)

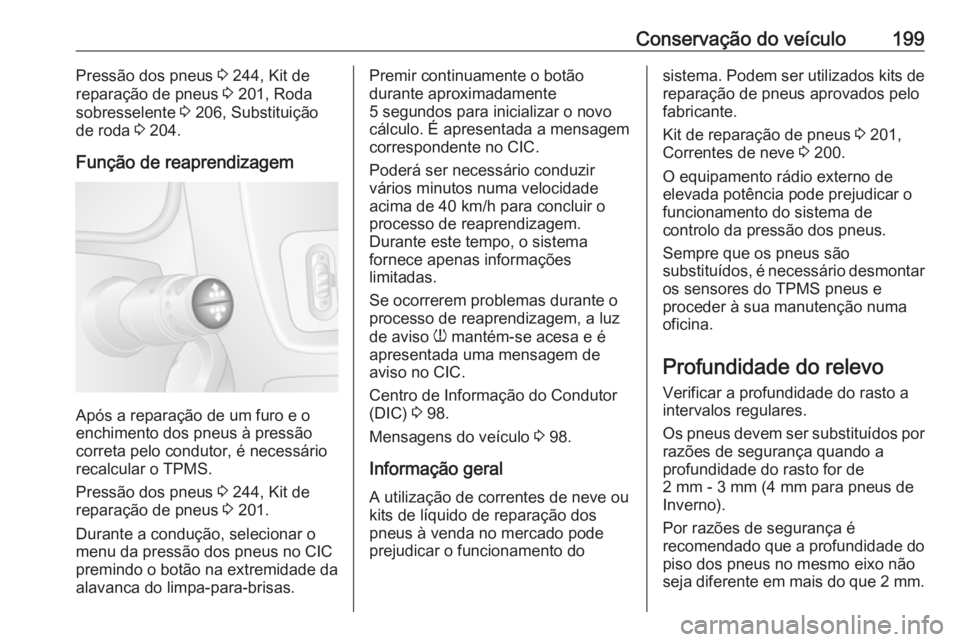

Conservação do veículo199Pressão dos pneus 3 244, Kit de
reparação de pneus 3 201, Roda
sobresselente 3 206, Substituição
de roda 3 204.
Função de reaprendizagem
Após a reparação de um furo e o
enchimento dos pneus à pressão
correta pelo condutor, é necessário
recalcular o TPMS.
Pressão dos pneus 3 244, Kit de
reparação de pneus 3 201.
Durante a condução, selecionar o
menu da pressão dos pneus no CIC premindo o botão na extremidade da
alavanca do limpa-para-brisas.
Premir continuamente o botão
durante aproximadamente
5 segundos para inicializar o novo
cálculo. É apresentada a mensagem
correspondente no CIC.
Poderá ser necessário conduzir
vários minutos numa velocidade
acima de 40 km/h para concluir o
processo de reaprendizagem.
Durante este tempo, o sistema
fornece apenas informações
limitadas.
Se ocorrerem problemas durante o
processo de reaprendizagem, a luz
de aviso w mantém-se acesa e é
apresentada uma mensagem de
aviso no CIC.
Centro de Informação do Condutor
(DIC) 3 98.
Mensagens do veículo 3 98.
Informação geral
A utilização de correntes de neve ou
kits de líquido de reparação dos
pneus à venda no mercado pode
prejudicar o funcionamento dosistema. Podem ser utilizados kits de reparação de pneus aprovados pelo
fabricante.
Kit de reparação de pneus 3 201,
Correntes de neve 3 200.
O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
controlo da pressão dos pneus.
Sempre que os pneus são
substituídos, é necessário desmontar
os sensores do TPMS pneus e
proceder à sua manutenção numa
oficina.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo não
seja diferente em mais do que 2 mm.

200Conservação do veículo

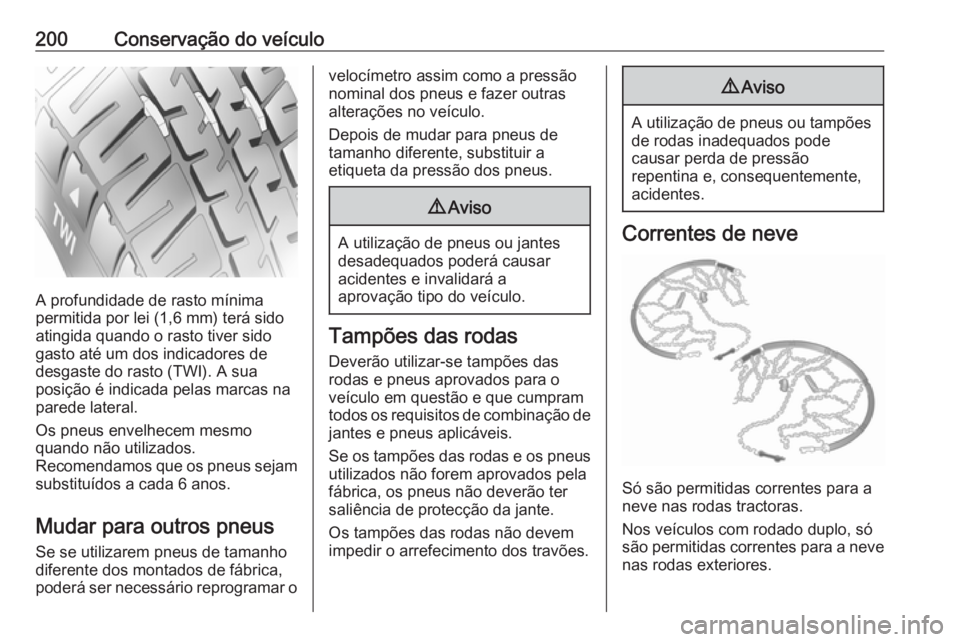

A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões das rodas
Deverão utilizar-se tampões das rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
saliência de protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.
9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Correntes de neve
Só são permitidas correntes para a
neve nas rodas tractoras.
Nos veículos com rodado duplo, só
são permitidas correntes para a neve nas rodas exteriores.

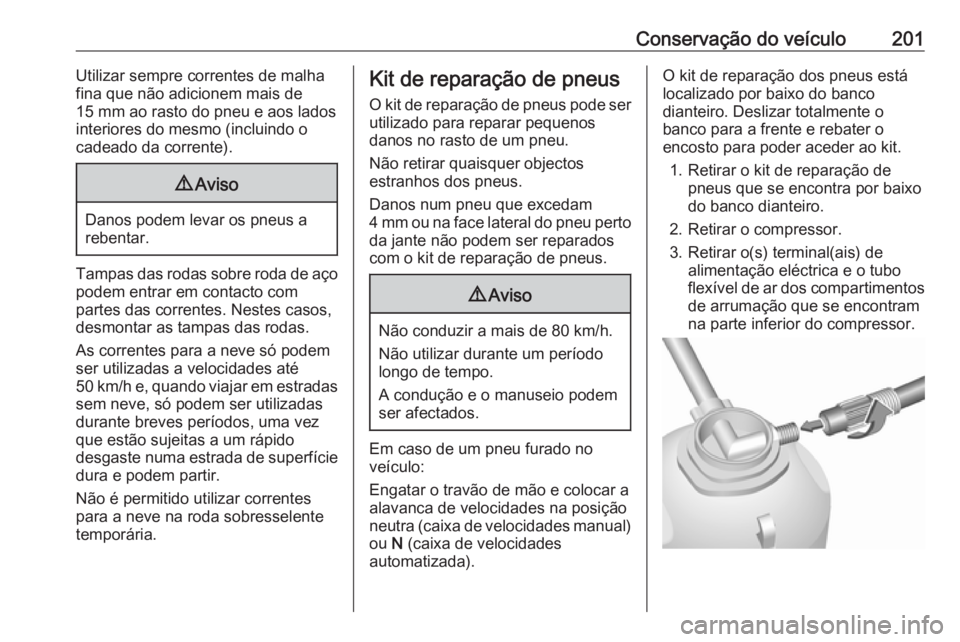

Conservação do veículo201Utilizar sempre correntes de malha
fina que não adicionem mais de
15 mm ao rasto do pneu e aos lados
interiores do mesmo (incluindo o
cadeado da corrente).9 Aviso
Danos podem levar os pneus a
rebentar.
Tampas das rodas sobre roda de aço
podem entrar em contacto com
partes das correntes. Nestes casos, desmontar as tampas das rodas.
As correntes para a neve só podem
ser utilizadas a velocidades até
50 km/h e, quando viajar em estradas
sem neve, só podem ser utilizadas
durante breves períodos, uma vez
que estão sujeitas a um rápido
desgaste numa estrada de superfície dura e podem partir.
Não é permitido utilizar correntes
para a neve na roda sobresselente
temporária.
Kit de reparação de pneus
O kit de reparação de pneus pode ser
utilizado para reparar pequenos
danos no rasto de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou na face lateral do pneu perto da jante não podem ser reparados
com o kit de reparação de pneus.9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado no
veículo:
Engatar o travão de mão e colocar a
alavanca de velocidades na posição
neutra (caixa de velocidades manual) ou N (caixa de velocidades
automatizada).
O kit de reparação dos pneus está localizado por baixo do banco
dianteiro. Deslizar totalmente o
banco para a frente e rebater o
encosto para poder aceder ao kit.
1. Retirar o kit de reparação de pneus que se encontra por baixo
do banco dianteiro.
2. Retirar o compressor.
3. Retirar o(s) terminal(ais) de alimentação eléctrica e o tubo
flexível de ar dos compartimentos de arrumação que se encontramna parte inferior do compressor.

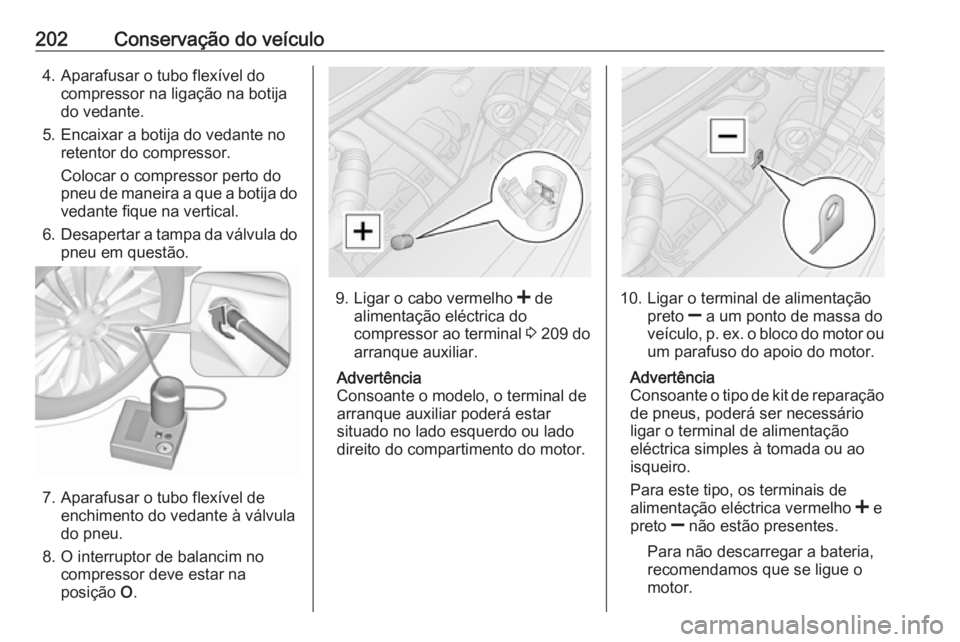

202Conservação do veículo4. Aparafusar o tubo flexível docompressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira a que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível de enchimento do vedante à válvula
do pneu.
8. O interruptor de balancim no compressor deve estar na
posição O.
9.
Ligar o cabo vermelho < de
alimentação eléctrica do compressor ao terminal 3 209 do
arranque auxiliar.
Advertência
Consoante o modelo, o terminal de
arranque auxiliar poderá estar
situado no lado esquerdo ou lado
direito do compartimento do motor.10. Ligar o terminal de alimentação
preto ] a um ponto de massa do
veículo, p. ex. o bloco do motor ou
um parafuso do apoio do motor.
Advertência
Consoante o tipo de kit de reparação
de pneus, poderá ser necessário
ligar o terminal de alimentação
eléctrica simples à tomada ou ao
isqueiro.
Para este tipo, os terminais de
alimentação eléctrica vermelho < e
preto ] não estão presentes.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.

Conservação do veículo203

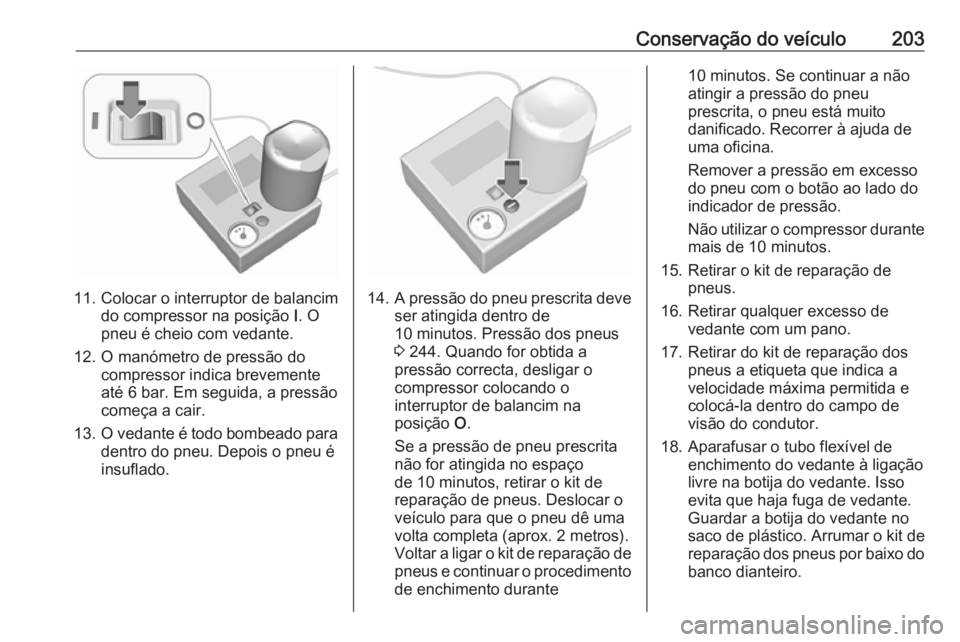

11. Colocar o interruptor de balancimdo compressor na posição I. O
pneu é cheio com vedante.
12. O manómetro de pressão do compressor indica brevemente
até 6 bar. Em seguida, a pressão
começa a cair.
13. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é insuflado.14. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos. Pressão dos pneus
3 244. Quando for obtida a
pressão correcta, desligar o
compressor colocando o
interruptor de balancim na
posição O.
Se a pressão de pneu prescrita
não for atingida no espaço
de 10 minutos, retirar o kit de
reparação de pneus. Deslocar o
veículo para que o pneu dê uma
volta completa (aprox. 2 metros).
Voltar a ligar o kit de reparação de
pneus e continuar o procedimento de enchimento durante
10 minutos. Se continuar a não
atingir a pressão do pneu
prescrita, o pneu está muito
danificado. Recorrer à ajuda de
uma oficina.
Remover a pressão em excesso do pneu com o botão ao lado doindicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
15. Retirar o kit de reparação de pneus.
16. Retirar qualquer excesso de vedante com um pano.
17. Retirar do kit de reparação dos pneus a etiqueta que indica a
velocidade máxima permitida e
colocá-la dentro do campo de
visão do condutor.
18. Aparafusar o tubo flexível de enchimento do vedante à ligação
livre na botija do vedante. Isso
evita que haja fuga de vedante.
Guardar a botija do vedante no
saco de plástico. Arrumar o kit de reparação dos pneus por baixo do
banco dianteiro.

204Conservação do veículo

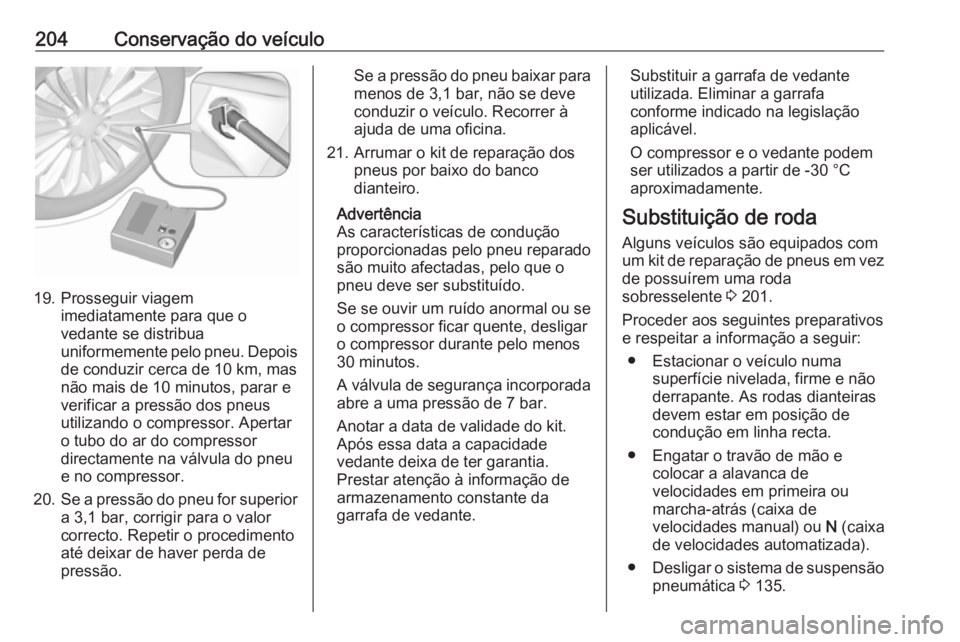

19. Prosseguir viagemimediatamente para que o
vedante se distribua
uniformemente pelo pneu. Depois
de conduzir cerca de 10 km, mas
não mais de 10 minutos, parar e
verificar a pressão dos pneus
utilizando o compressor. Apertar
o tubo do ar do compressor
directamente na válvula do pneu
e no compressor.
20. Se a pressão do pneu for superior
a 3,1 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 3,1 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
21. Arrumar o kit de reparação dos pneus por baixo do banco
dianteiro.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de armazenamento constante da
garrafa de vedante.Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente 3 201.
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Engatar o travão de mão e colocar a alavanca de
velocidades em primeira ou
marcha-atrás (caixa de
velocidades manual) ou N (caixa
de velocidades automatizada).
● Desligar o sistema de suspensão
pneumática 3 135.

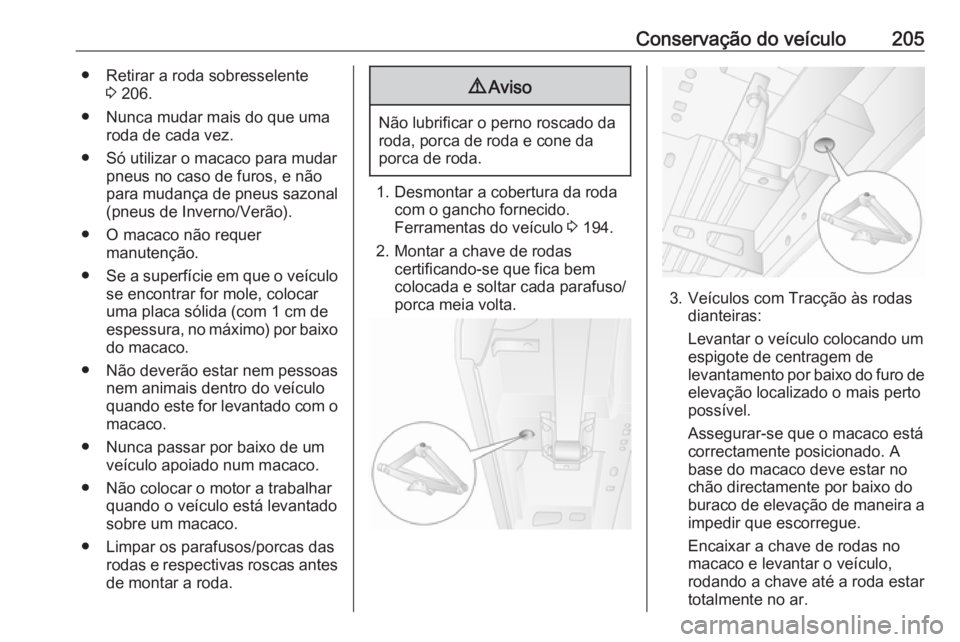

Conservação do veículo205● Retirar a roda sobresselente3 206.
● Nunca mudar mais do que uma roda de cada vez.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não requer manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo do macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o motor a trabalhar quando o veículo está levantado
sobre um macaco.
● Limpar os parafusos/porcas das rodas e respectivas roscas antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desmontar a cobertura da roda com o gancho fornecido.
Ferramentas do veículo 3 194.
2. Montar a chave de rodas certificando-se que fica bem
colocada e soltar cada parafuso/
porca meia volta.

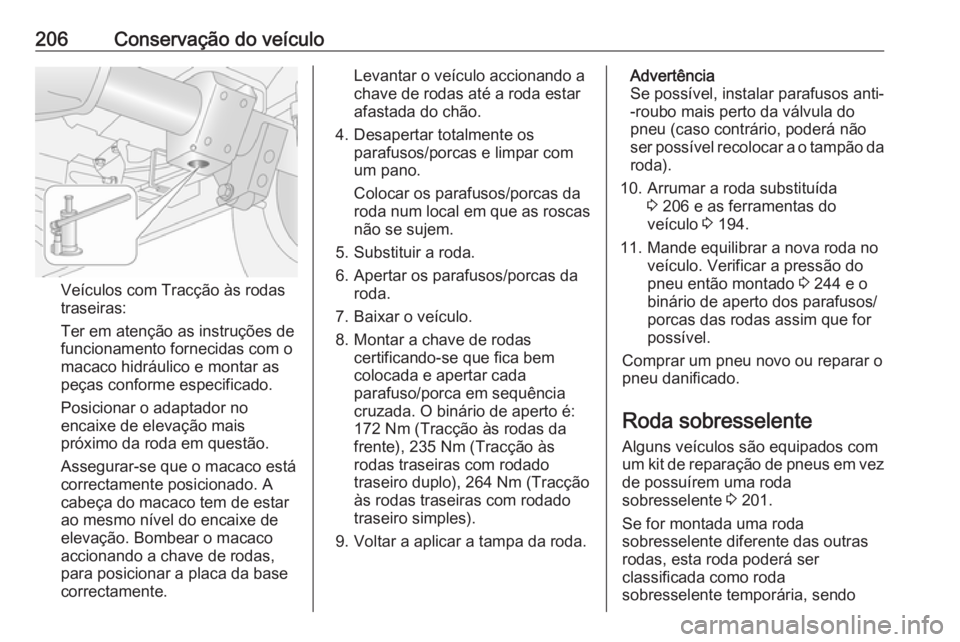

3. Veículos com Tracção às rodas dianteiras:
Levantar o veículo colocando um
espigote de centragem de
levantamento por baixo do furo de
elevação localizado o mais perto
possível.
Assegurar-se que o macaco está
correctamente posicionado. A
base do macaco deve estar no
chão directamente por baixo do
buraco de elevação de maneira a impedir que escorregue.
Encaixar a chave de rodas no
macaco e levantar o veículo,
rodando a chave até a roda estar
totalmente no ar.

206Conservação do veículo
Veículos com Tracção às rodas
traseiras:
Ter em atenção as instruções de
funcionamento fornecidas com o
macaco hidráulico e montar as
peças conforme especificado.
Posicionar o adaptador no
encaixe de elevação mais
próximo da roda em questão.
Assegurar-se que o macaco está correctamente posicionado. A
cabeça do macaco tem de estar
ao mesmo nível do encaixe de
elevação. Bombear o macaco
accionando a chave de rodas,
para posicionar a placa da base
correctamente.
Levantar o veículo accionando a
chave de rodas até a roda estar
afastada do chão.
4. Desapertar totalmente os parafusos/porcas e limpar com
um pano.
Colocar os parafusos/porcas da
roda num local em que as roscas
não se sujem.
5. Substituir a roda.
6. Apertar os parafusos/porcas da roda.
7. Baixar o veículo.
8. Montar a chave de rodas certificando-se que fica bem
colocada e apertar cada
parafuso/porca em sequência
cruzada. O binário de aperto é: 172 Nm (Tracção às rodas da
frente), 235 Nm (Tracção às
rodas traseiras com rodado
traseiro duplo), 264 Nm (Tracção
às rodas traseiras com rodado
traseiro simples).
9. Voltar a aplicar a tampa da roda.Advertência
Se possível, instalar parafusos anti-
-roubo mais perto da válvula do
pneu (caso contrário, poderá não
ser possível recolocar a o tampão da roda).
10. Arrumar a roda substituída 3 206 e as ferramentas do
veículo 3 194.
11. Mande equilibrar a nova roda no veículo. Verificar a pressão do
pneu então montado 3 244 e o
binário de aperto dos parafusos/
porcas das rodas assim que for
possível.
Comprar um pneu novo ou reparar o
pneu danificado.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente 3 201.
Se for montada uma roda
sobresselente diferente das outras
rodas, esta roda poderá ser
classificada como roda
sobresselente temporária, sendo

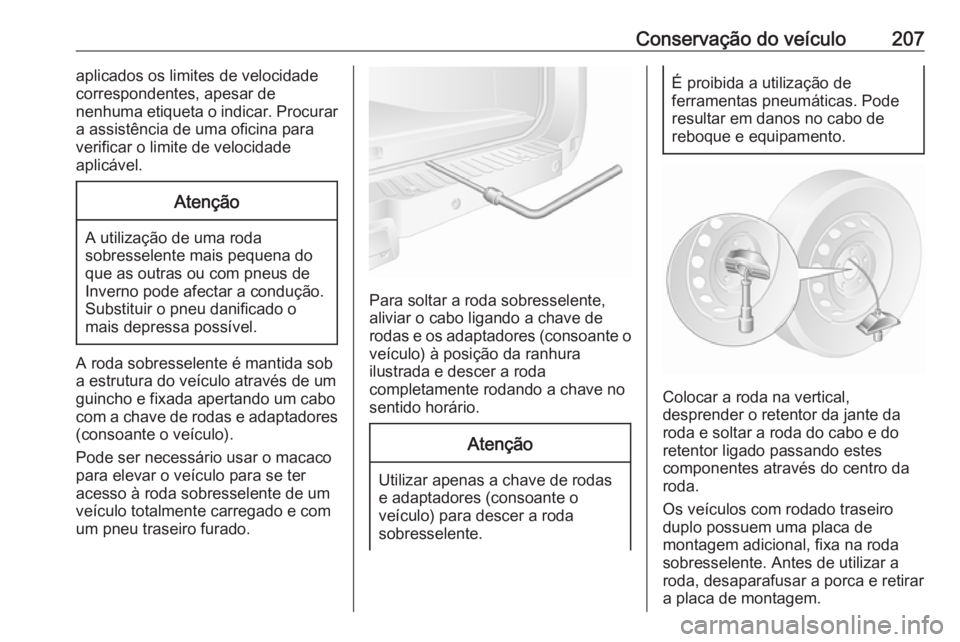

Conservação do veículo207aplicados os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente é mantida sob
a estrutura do veículo através de um guincho e fixada apertando um cabo
com a chave de rodas e adaptadores (consoante o veículo).
Pode ser necessário usar o macaco
para elevar o veículo para se ter
acesso à roda sobresselente de um
veículo totalmente carregado e com
um pneu traseiro furado.
Para soltar a roda sobresselente,
aliviar o cabo ligando a chave de
rodas e os adaptadores (consoante o veículo) à posição da ranhura
ilustrada e descer a roda
completamente rodando a chave no
sentido horário.
Atenção
Utilizar apenas a chave de rodas
e adaptadores (consoante o
veículo) para descer a roda
sobresselente.
É proibida a utilização de
ferramentas pneumáticas. Pode
resultar em danos no cabo de
reboque e equipamento.
Colocar a roda na vertical,
desprender o retentor da jante da roda e soltar a roda do cabo e do
retentor ligado passando estes
componentes através do centro da
roda.
Os veículos com rodado traseiro
duplo possuem uma placa de
montagem adicional, fixa na roda
sobresselente. Antes de utilizar a
roda, desaparafusar a porca e retirar
a placa de montagem.

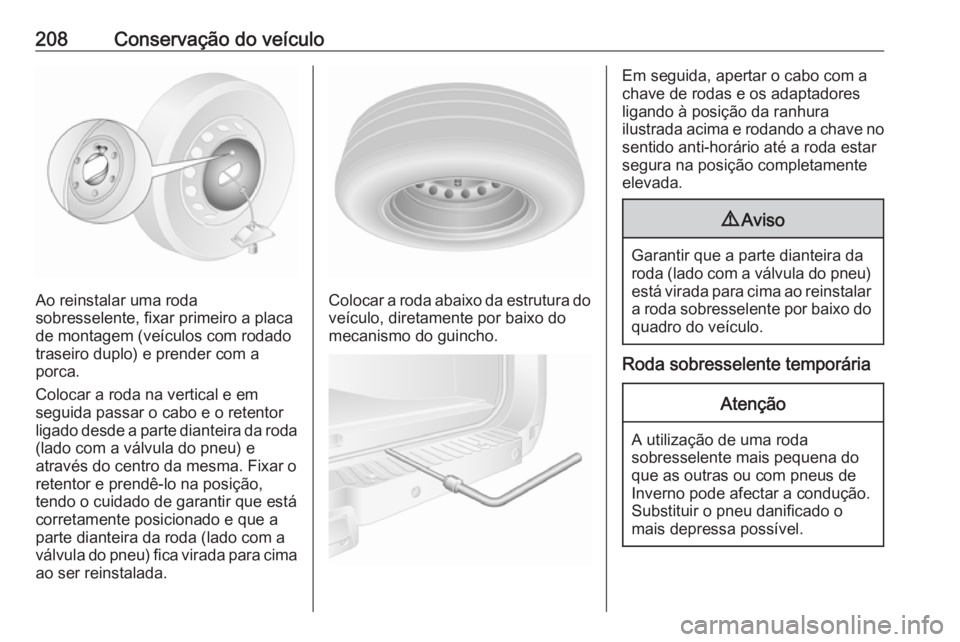

208Conservação do veículo
Ao reinstalar uma roda
sobresselente, fixar primeiro a placa
de montagem (veículos com rodado
traseiro duplo) e prender com a
porca.
Colocar a roda na vertical e em
seguida passar o cabo e o retentor
ligado desde a parte dianteira da roda (lado com a válvula do pneu) e
através do centro da mesma. Fixar o
retentor e prendê-lo na posição,
tendo o cuidado de garantir que está
corretamente posicionado e que a
parte dianteira da roda (lado com a
válvula do pneu) fica virada para cima
ao ser reinstalada.Colocar a roda abaixo da estrutura do
veículo, diretamente por baixo do
mecanismo do guincho.
Em seguida, apertar o cabo com a
chave de rodas e os adaptadores ligando à posição da ranhura
ilustrada acima e rodando a chave no
sentido anti-horário até a roda estar
segura na posição completamente
elevada.9 Aviso
Garantir que a parte dianteira da
roda (lado com a válvula do pneu)
está virada para cima ao reinstalar a roda sobresselente por baixo do
quadro do veículo.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
