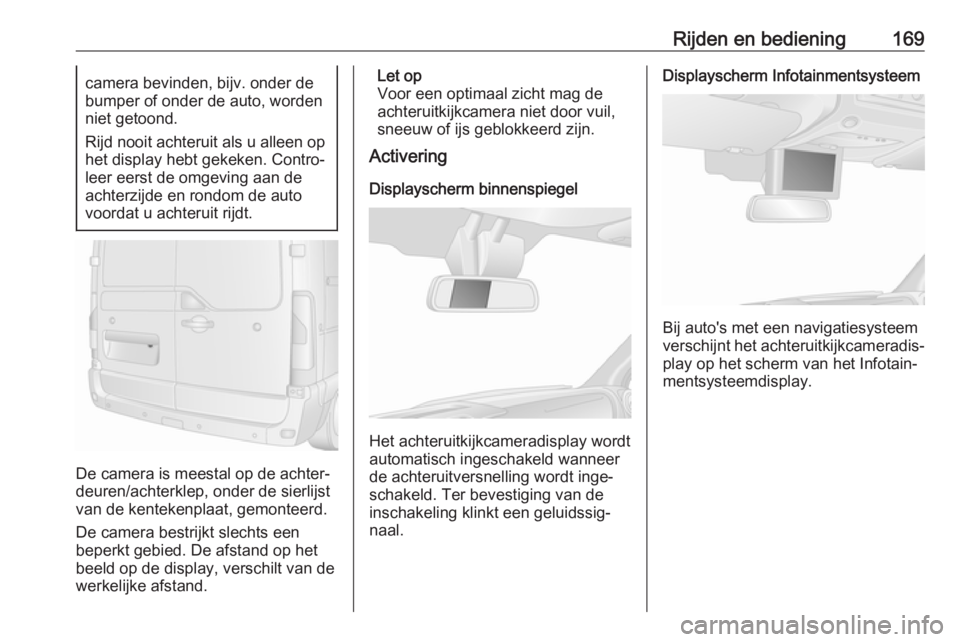

Rijden en bediening169camera bevinden, bijv. onder de
bumper of onder de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op
het display hebt gekeken. Contro‐
leer eerst de omgeving aan de
achterzijde en rondom de auto
voordat u achteruit rijdt.
De camera is meestal op de achter‐
deuren/achterklep, onder de sierlijst
van de kentekenplaat, gemonteerd.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het beeld op de display, verschilt van de
werkelijke afstand.
Let op
Voor een optimaal zicht mag de
achteruitkijkcamera niet door vuil,
sneeuw of ijs geblokkeerd zijn.
Activering
Displayscherm binnenspiegel
Het achteruitkijkcameradisplay wordt
automatisch ingeschakeld wanneer
de achteruitversnelling wordt inge‐
schakeld. Ter bevestiging van de
inschakeling klinkt een geluidssig‐
naal.
Displayscherm Infotainmentsysteem
Bij auto's met een navigatiesysteem
verschijnt het achteruitkijkcameradis‐
play op het scherm van het Infotain‐
mentsysteemdisplay.

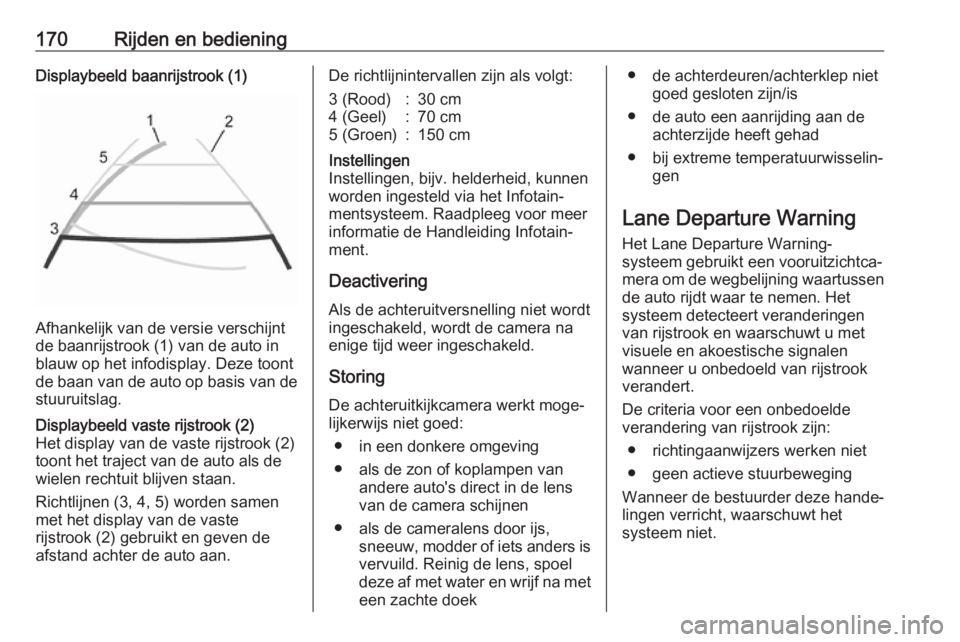

170Rijden en bedieningDisplaybeeld baanrijstrook (1)
Afhankelijk van de versie verschijnt
de baanrijstrook (1) van de auto in
blauw op het infodisplay. Deze toont
de baan van de auto op basis van de stuuruitslag.
Displaybeeld vaste rijstrook (2)
Het display van de vaste rijstrook (2) toont het traject van de auto als dewielen rechtuit blijven staan.
Richtlijnen (3, 4, 5) worden samen
met het display van de vaste
rijstrook (2) gebruikt en geven de
afstand achter de auto aan.De richtlijnintervallen zijn als volgt:3 (Rood):30 cm4 (Geel):70 cm5 (Groen):150 cmInstellingen
Instellingen, bijv. helderheid, kunnen
worden ingesteld via het Infotain‐
mentsysteem. Raadpleeg voor meer
informatie de Handleiding Infotain‐
ment.
Deactivering
Als de achteruitversnelling niet wordt
ingeschakeld, wordt de camera na
enige tijd weer ingeschakeld.
Storing
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● in een donkere omgeving
● als de zon of koplampen van andere auto's direct in de lensvan de camera schijnen
● als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel
deze af met water en wrijf na met een zachte doek
● de achterdeuren/achterklep niet goed gesloten zijn/is
● de auto een aanrijding aan de achterzijde heeft gehad
● bij extreme temperatuurwisselin‐ gen
Lane Departure Warning
Het Lane Departure Warning-
systeem gebruikt een vooruitzichtca‐
mera om de wegbelijning waartussen de auto rijdt waar te nemen. Het
systeem detecteert veranderingen
van rijstrook en waarschuwt u met
visuele en akoestische signalen
wanneer u onbedoeld van rijstrook
verandert.
De criteria voor een onbedoelde verandering van rijstrook zijn:
● richtingaanwijzers werken niet
● geen actieve stuurbeweging
Wanneer de bestuurder deze hande‐
lingen verricht, waarschuwt het
systeem niet.

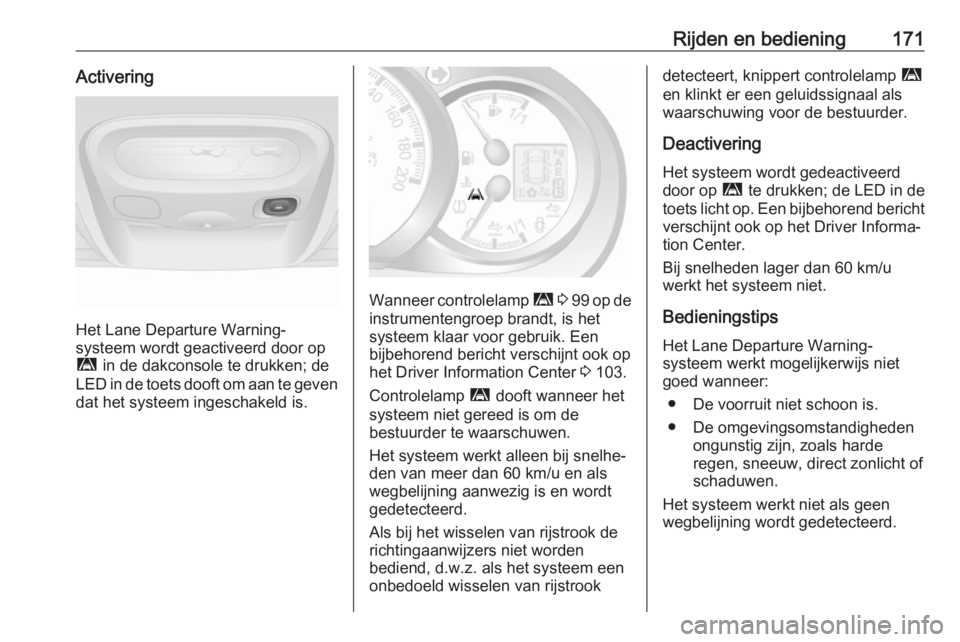

Rijden en bediening171Activering
Het Lane Departure Warning-
systeem wordt geactiveerd door op
ì in de dakconsole te drukken; de
LED in de toets dooft om aan te geven dat het systeem ingeschakeld is.
Wanneer controlelamp ì 3 99 op de
instrumentengroep brandt, is het
systeem klaar voor gebruik. Een
bijbehorend bericht verschijnt ook op
het Driver Information Center 3 103.
Controlelamp ì dooft wanneer het
systeem niet gereed is om de bestuurder te waarschuwen.
Het systeem werkt alleen bij snelhe‐
den van meer dan 60 km/u en als
wegbelijning aanwezig is en wordt
gedetecteerd.
Als bij het wisselen van rijstrook de
richtingaanwijzers niet worden
bediend, d.w.z. als het systeem een
onbedoeld wisselen van rijstrook
detecteert, knippert controlelamp ì
en klinkt er een geluidssignaal als waarschuwing voor de bestuurder.
Deactivering
Het systeem wordt gedeactiveerd
door op ì te drukken; de LED in de
toets licht op. Een bijbehorend bericht verschijnt ook op het Driver Informa‐tion Center.
Bij snelheden lager dan 60 km/u
werkt het systeem niet.
Bedieningstips
Het Lane Departure Warning-
systeem werkt mogelijkerwijs niet goed wanneer:
● De voorruit niet schoon is.
● De omgevingsomstandigheden ongunstig zijn, zoals harde
regen, sneeuw, direct zonlicht of
schaduwen.
Het systeem werkt niet als geen
wegbelijning wordt gedetecteerd.

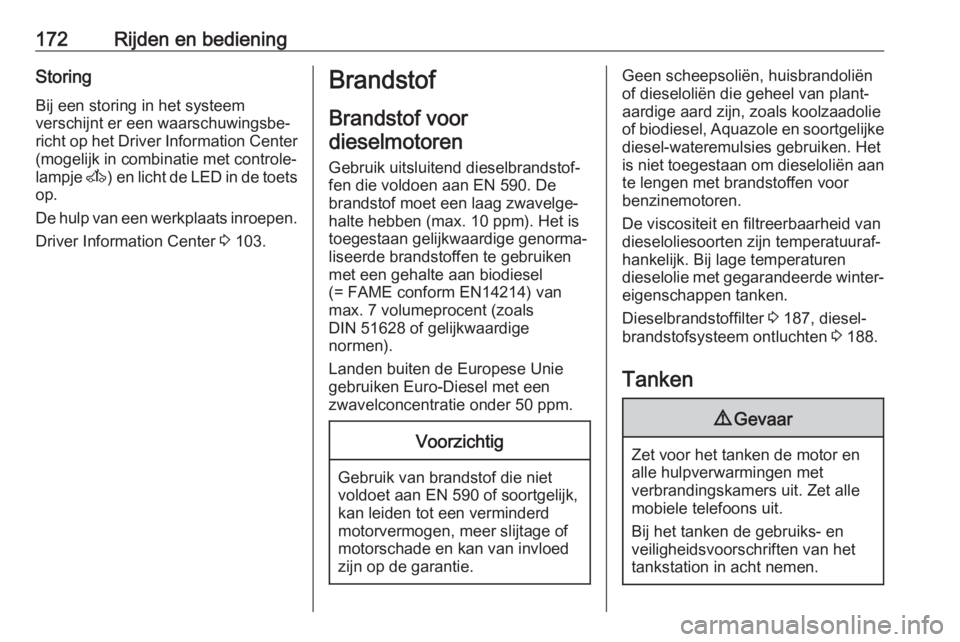

172Rijden en bedieningStoring
Bij een storing in het systeem
verschijnt er een waarschuwingsbe‐
richt op het Driver Information Center
(mogelijk in combinatie met controle‐
lampje A) en licht de LED in de toets
op.
De hulp van een werkplaats inroepen. Driver Information Center 3 103.Brandstof
Brandstof voordieselmotoren
Gebruik uitsluitend dieselbrandstof‐
fen die voldoen aan EN 590. De
brandstof moet een laag zwavelge‐
halte hebben (max. 10 ppm). Het is
toegestaan gelijkwaardige genorma‐
liseerde brandstoffen te gebruiken
met een gehalte aan biodiesel
(= FAME conform EN14214) van
max. 7 volumeprocent (zoals
DIN 51628 of gelijkwaardige
normen).
Landen buiten de Europese Unie
gebruiken Euro-Diesel met een
zwavelconcentratie onder 50 ppm.Voorzichtig
Gebruik van brandstof die niet
voldoet aan EN 590 of soortgelijk,
kan leiden tot een verminderd
motorvermogen, meer slijtage of
motorschade en kan van invloed
zijn op de garantie.
Geen scheepsoliën, huisbrandoliën
of dieseloliën die geheel van plant‐
aardige aard zijn, zoals koolzaadolie
of biodiesel, Aquazole en soortgelijke diesel-wateremulsies gebruiken. Hetis niet toegestaan om dieseloliën aan
te lengen met brandstoffen voor
benzinemotoren.
De viscositeit en filtreerbaarheid van
dieseloliesoorten zijn temperatuuraf‐
hankelijk. Bij lage temperaturen
dieselolie met gegarandeerde winter‐ eigenschappen tanken.
Dieselbrandstoffilter 3 187, diesel‐
brandstofsysteem ontluchten 3 188.
Tanken9 Gevaar
Zet voor het tanken de motor en
alle hulpverwarmingen met
verbrandingskamers uit. Zet alle
mobiele telefoons uit.
Bij het tanken de gebruiks- en
veiligheidsvoorschriften van het
tankstation in acht nemen.

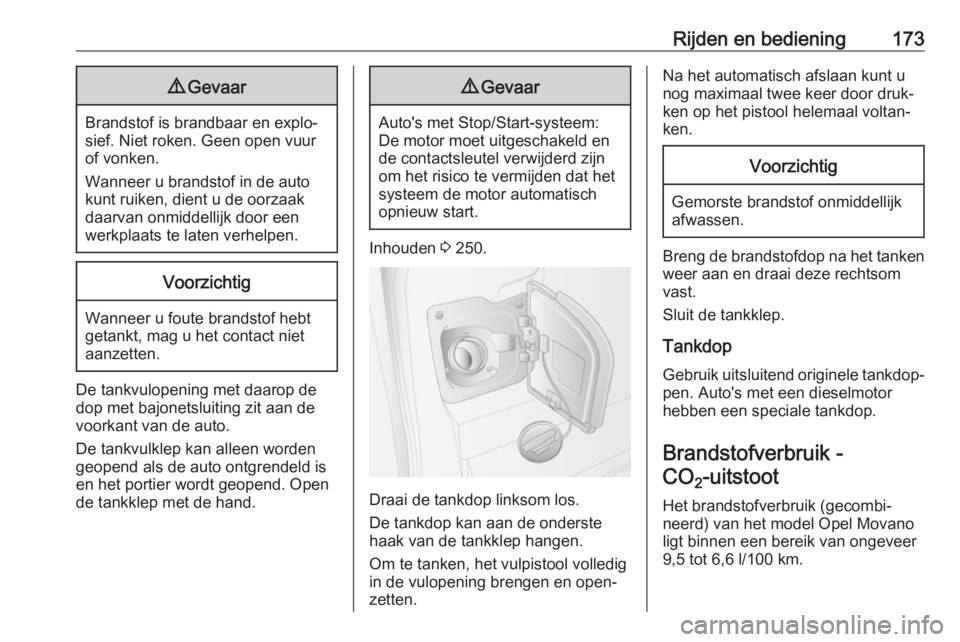

Rijden en bediening1739Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankvulopening met daarop de
dop met bajonetsluiting zit aan de
voorkant van de auto.
De tankvulklep kan alleen worden
geopend als de auto ontgrendeld is en het portier wordt geopend. Open
de tankklep met de hand.
9 Gevaar
Auto's met Stop/Start-systeem:
De motor moet uitgeschakeld en
de contactsleutel verwijderd zijn om het risico te vermijden dat het
systeem de motor automatisch
opnieuw start.
Inhouden 3 250.
Draai de tankdop linksom los.
De tankdop kan aan de onderste
haak van de tankklep hangen.
Om te tanken, het vulpistool volledig
in de vulopening brengen en open‐
zetten.
Na het automatisch afslaan kunt u
nog maximaal twee keer door druk‐
ken op het pistool helemaal voltan‐
ken.Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Breng de brandstofdop na het tanken
weer aan en draai deze rechtsom
vast.
Sluit de tankklep.
Tankdop Gebruik uitsluitend originele tankdop‐pen. Auto's met een dieselmotor
hebben een speciale tankdop.
Brandstofverbruik - CO 2-uitstoot
Het brandstofverbruik (gecombi‐
neerd) van het model Opel Movano
ligt binnen een bereik van ongeveer
9,5 tot 6,6 l/100 km.

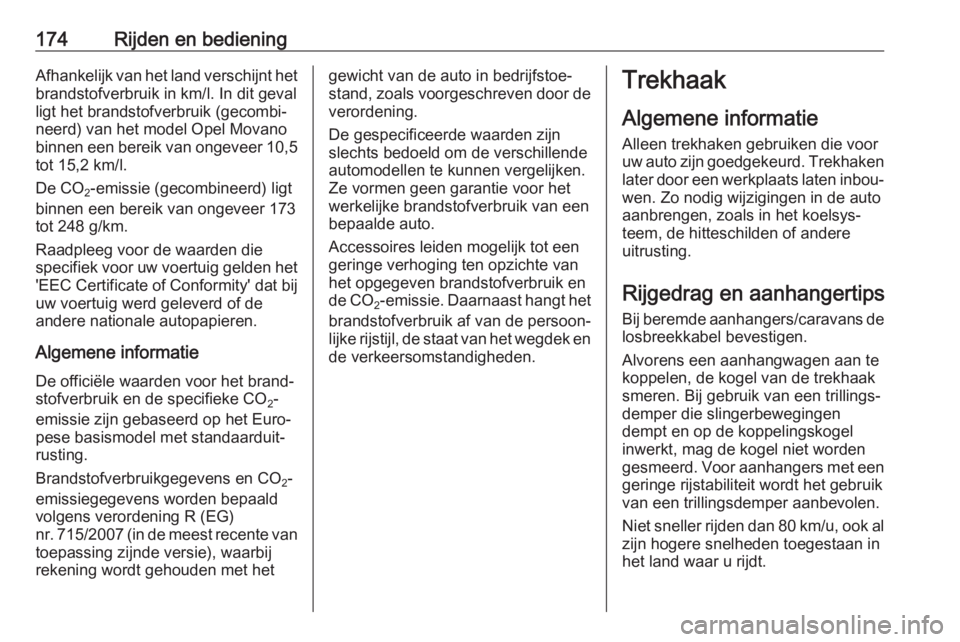

174Rijden en bedieningAfhankelijk van het land verschijnt het
brandstofverbruik in km/l. In dit geval
ligt het brandstofverbruik (gecombi‐ neerd) van het model Opel Movano
binnen een bereik van ongeveer 10,5 tot 15,2 km/l.
De CO 2-emissie (gecombineerd) ligt
binnen een bereik van ongeveer 173
tot 248 g/km.
Raadpleeg voor de waarden die
specifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij
uw voertuig werd geleverd of de
andere nationale autopapieren.
Algemene informatie De officiële waarden voor het brand‐
stofverbruik en de specifieke CO 2-
emissie zijn gebaseerd op het Euro‐ pese basismodel met standaarduit‐
rusting.
Brandstofverbruikgegevens en CO 2-
emissiegegevens worden bepaald
volgens verordening R (EG)
nr. 715/2007 (in de meest recente van
toepassing zijnde versie), waarbij
rekening wordt gehouden met hetgewicht van de auto in bedrijfstoe‐
stand, zoals voorgeschreven door de
verordening.
De gespecificeerde waarden zijn
slechts bedoeld om de verschillende
automodellen te kunnen vergelijken.
Ze vormen geen garantie voor het
werkelijke brandstofverbruik van een
bepaalde auto.
Accessoires leiden mogelijk tot een
geringe verhoging ten opzichte van
het opgegeven brandstofverbruik en
de CO
2-
emissie. Daarnaast hangt het
brandstofverbruik af van de persoon‐
lijke rijstijl, de staat van het wegdek en de verkeersomstandigheden.Trekhaak
Algemene informatie Alleen trekhaken gebruiken die voor
uw auto zijn goedgekeurd. Trekhaken
later door een werkplaats laten inbou‐ wen. Zo nodig wijzigingen in de auto
aanbrengen, zoals in het koelsys‐
teem, de hitteschilden of andere
uitrusting.
Rijgedrag en aanhangertips
Bij beremde aanhangers/caravans de
losbreekkabel bevestigen.
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐ demper die slingerbewegingen
dempt en op de koppelingskogel
inwerkt, mag de kogel niet worden
gesmeerd. Voor aanhangers met een
geringe rijstabiliteit wordt het gebruik
van een trillingsdemper aanbevolen.
Niet sneller rijden dan 80 km/u, ook al
zijn hogere snelheden toegestaan in het land waar u rijdt.

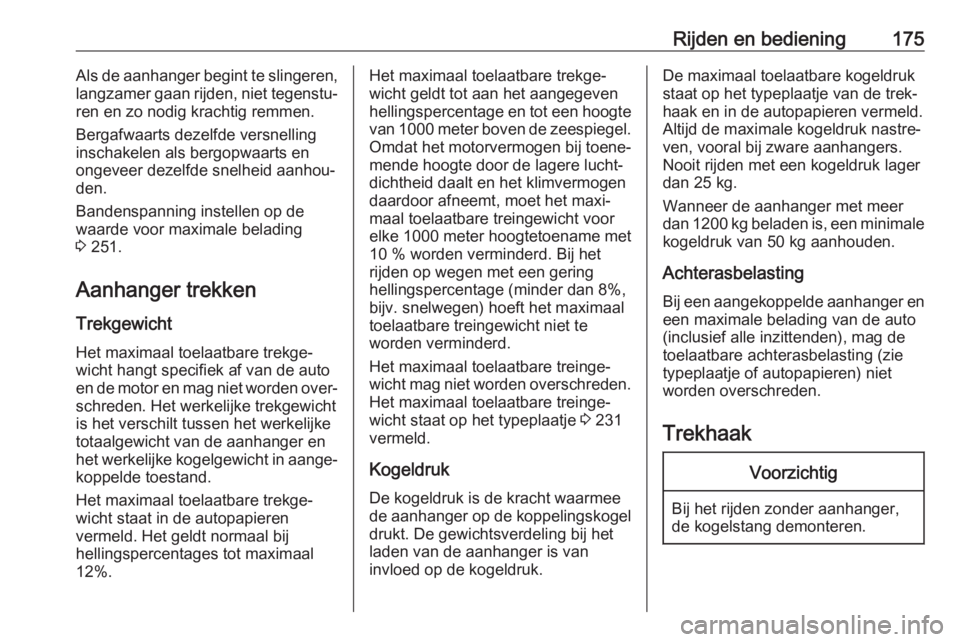

Rijden en bediening175Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐
ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling
inschakelen als bergopwaarts en
ongeveer dezelfde snelheid aanhou‐
den.
Bandenspanning instellen op de
waarde voor maximale belading
3 251.
Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt specifiek af van de auto
en de motor en mag niet worden over‐ schreden. Het werkelijke trekgewicht
is het verschilt tussen het werkelijke
totaalgewicht van de aanhanger en
het werkelijke kogelgewicht in aange‐
koppelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren
vermeld. Het geldt normaal bij
hellingspercentages tot maximaal
12%.Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte
van 1000 meter boven de zeespiegel. Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor
elke 1000 meter hoogtetoename met
10 % worden verminderd. Bij het
rijden op wegen met een gering
hellingspercentage (minder dan 8%,
bijv. snelwegen) hoeft het maximaal
toelaatbare treingewicht niet te
worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 231
vermeld.
Kogeldruk De kogeldruk is de kracht waarmeede aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij het
laden van de aanhanger is van
invloed op de kogeldruk.De maximaal toelaatbare kogeldruk
staat op het typeplaatje van de trek‐
haak en in de autopapieren vermeld.
Altijd de maximale kogeldruk nastre‐
ven, vooral bij zware aanhangers.
Nooit rijden met een kogeldruk lager
dan 25 kg.
Wanneer de aanhanger met meer
dan 1200 kg beladen is, een minimale kogeldruk van 50 kg aanhouden.
Achterasbelasting Bij een aangekoppelde aanhanger en een maximale belading van de auto
(inclusief alle inzittenden), mag de
toelaatbare achterasbelasting (zie
typeplaatje of autopapieren) niet
worden overschreden.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.

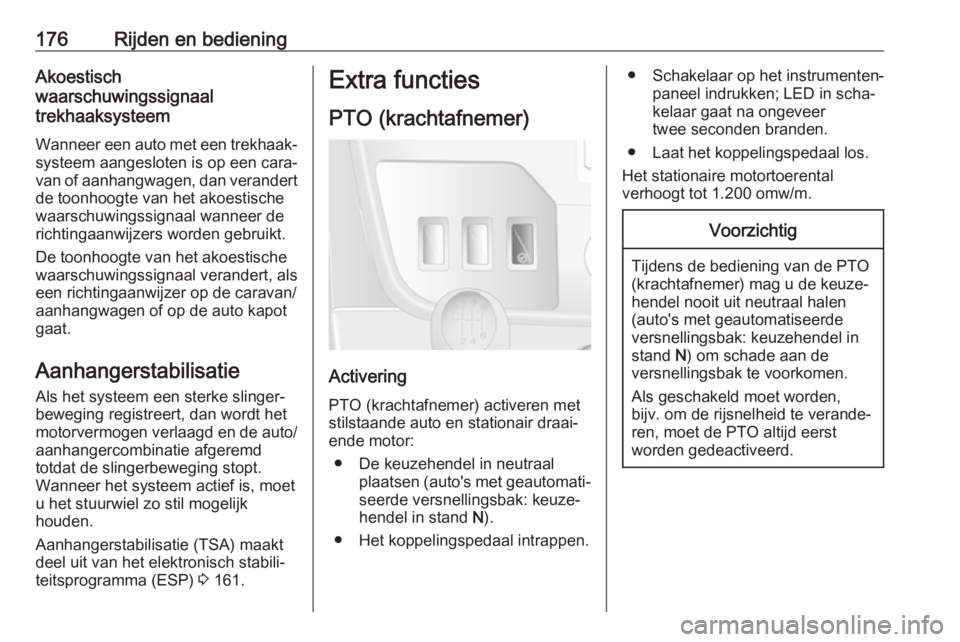

176Rijden en bedieningAkoestisch
waarschuwingssignaal
trekhaaksysteem
Wanneer een auto met een trekhaak‐ systeem aangesloten is op een cara‐
van of aanhangwagen, dan verandert
de toonhoogte van het akoestische
waarschuwingssignaal wanneer de
richtingaanwijzers worden gebruikt.
De toonhoogte van het akoestische
waarschuwingssignaal verandert, als
een richtingaanwijzer op de caravan/
aanhangwagen of op de auto kapot
gaat.
Aanhangerstabilisatie Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is, moet
u het stuurwiel zo stil mogelijk
houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van het elektronisch stabili‐
teitsprogramma (ESP) 3 161.Extra functies
PTO (krachtafnemer)
Activering
PTO (krachtafnemer) activeren met
stilstaande auto en stationair draai‐
ende motor:
● De keuzehendel in neutraal plaatsen (auto's met geautomati‐
seerde versnellingsbak: keuze‐
hendel in stand N).
● Het koppelingspedaal intrappen.
● Schakelaar op het instrumenten‐ paneel indrukken; LED in scha‐
kelaar gaat na ongeveer
twee seconden branden.
● Laat het koppelingspedaal los.
Het stationaire motortoerental
verhoogt tot 1.200 omw/m.Voorzichtig
Tijdens de bediening van de PTO
(krachtafnemer) mag u de keuze‐
hendel nooit uit neutraal halen
(auto's met geautomatiseerde
versnellingsbak: keuzehendel in stand N) om schade aan de
versnellingsbak te voorkomen.
Als geschakeld moet worden,
bijv. om de rijsnelheid te verande‐
ren, moet de PTO altijd eerst
worden gedeactiveerd.

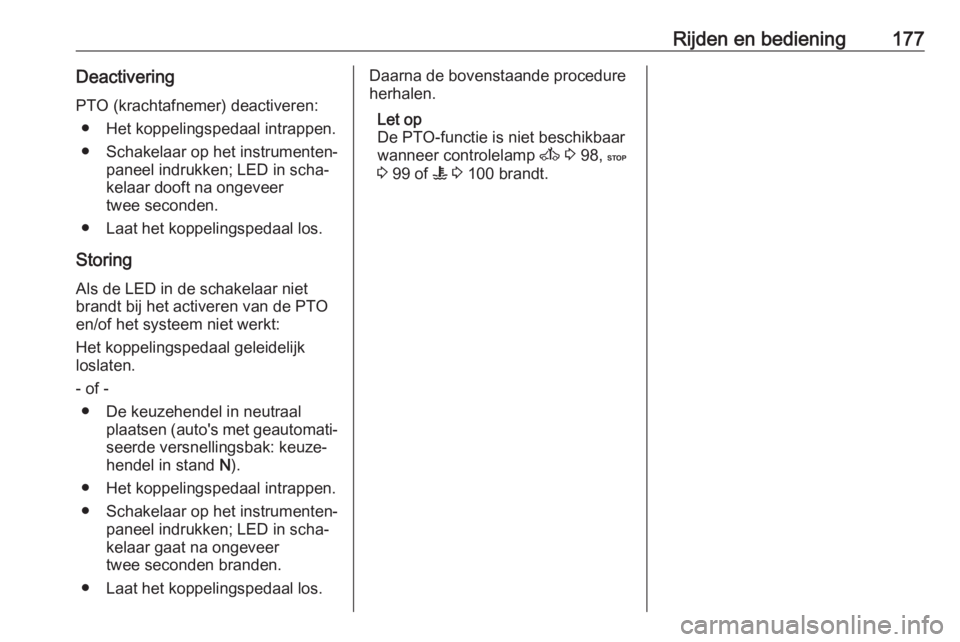

Rijden en bediening177DeactiveringPTO (krachtafnemer) deactiveren: ● Het koppelingspedaal intrappen.
● Schakelaar op het instrumenten‐ paneel indrukken; LED in scha‐
kelaar dooft na ongeveer
twee seconden.
● Laat het koppelingspedaal los.
Storing
Als de LED in de schakelaar niet
brandt bij het activeren van de PTO
en/of het systeem niet werkt:
Het koppelingspedaal geleidelijk
loslaten.
- of - ● De keuzehendel in neutraal plaatsen (auto's met geautomati‐
seerde versnellingsbak: keuze‐
hendel in stand N).
● Het koppelingspedaal intrappen.
● Schakelaar op het instrumenten‐ paneel indrukken; LED in scha‐
kelaar gaat na ongeveer
twee seconden branden.
● Laat het koppelingspedaal los.Daarna de bovenstaande procedure
herhalen.
Let op
De PTO-functie is niet beschikbaar
wanneer controlelamp A 3 98, C
3 99 of W 3 100 brandt.

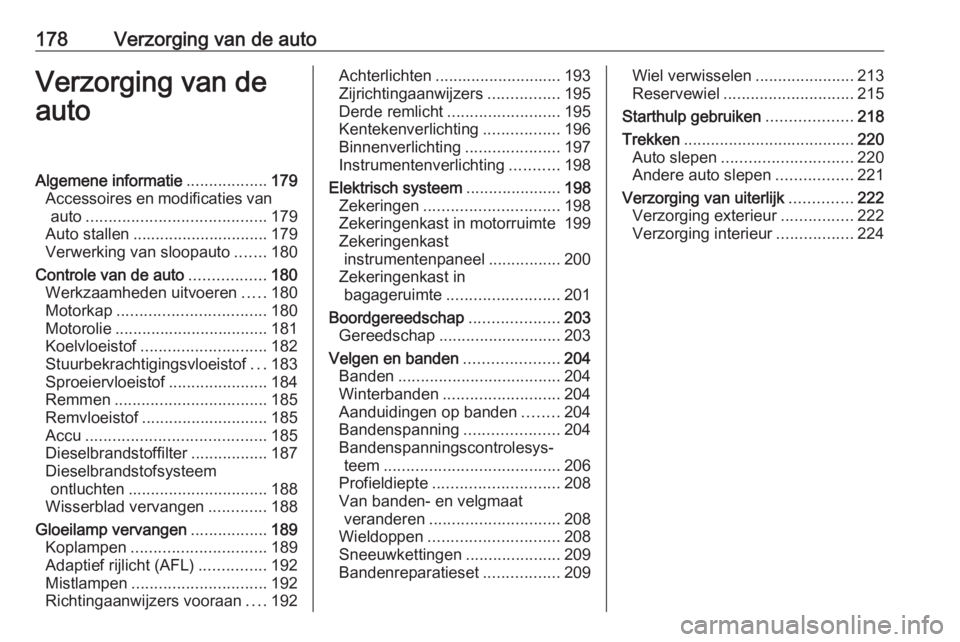

178Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................179
Accessoires en modificaties van auto ........................................ 179
Auto stallen .............................. 179
Verwerking van sloopauto .......180
Controle van de auto .................180
Werkzaamheden uitvoeren .....180
Motorkap ................................. 180
Motorolie .................................. 181
Koelvloeistof ............................ 182
Stuurbekrachtigingsvloeistof ...183
Sproeiervloeistof ......................184
Remmen .................................. 185
Remvloeistof ............................ 185
Accu ........................................ 185
Dieselbrandstoffilter .................187
Dieselbrandstofsysteem ontluchten ............................... 188
Wisserblad vervangen .............188
Gloeilamp vervangen .................189
Koplampen .............................. 189
Adaptief rijlicht (AFL) ...............192
Mistlampen .............................. 192
Richtingaanwijzers vooraan ....192Achterlichten ............................ 193
Zijrichtingaanwijzers ................195
Derde remlicht ......................... 195
Kentekenverlichting .................196
Binnenverlichting .....................197
Instrumentenverlichting ...........198
Elektrisch systeem .....................198
Zekeringen .............................. 198
Zekeringenkast in motorruimte 199
Zekeringenkast instrumentenpaneel ................200
Zekeringenkast in bagageruimte ......................... 201
Boordgereedschap ....................203
Gereedschap ........................... 203
Velgen en banden .....................204
Banden .................................... 204
Winterbanden .......................... 204
Aanduidingen op banden ........204
Bandenspanning .....................204
Bandenspanningscontrolesys‐ teem ....................................... 206
Profieldiepte ............................ 208
Van banden- en velgmaat veranderen ............................. 208
Wieldoppen ............................. 208
Sneeuwkettingen .....................209
Bandenreparatieset .................209Wiel verwisselen ......................213
Reservewiel ............................. 215
Starthulp gebruiken ...................218
Trekken ...................................... 220
Auto slepen ............................. 220
Andere auto slepen .................221
Verzorging van uiterlijk ..............222
Verzorging exterieur ................222
Verzorging interieur .................224
