OPEL MOVANO_B 2017.5 Uporabniški priročnik

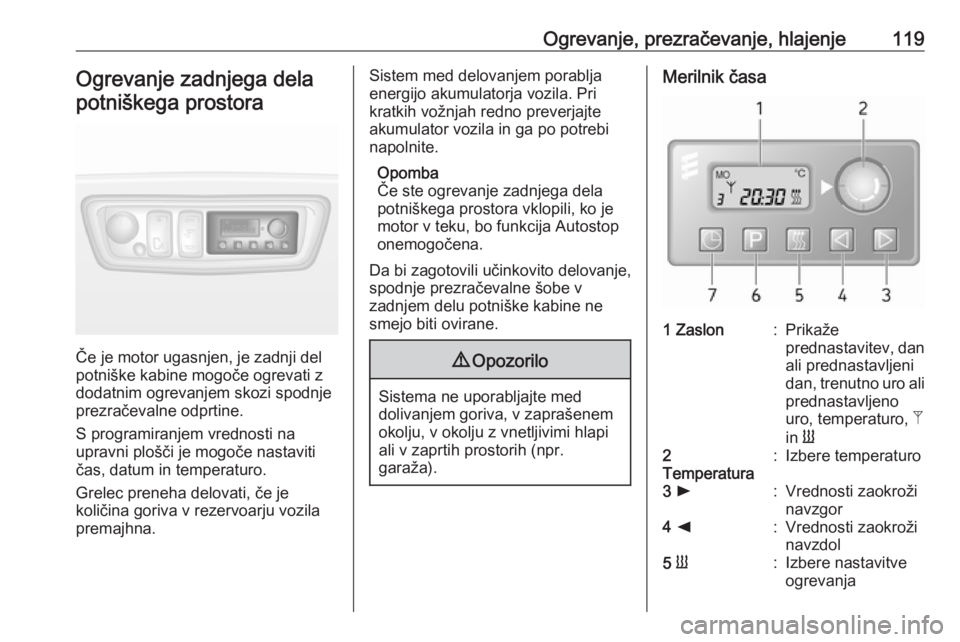

Ogrevanje, prezračevanje, hlajenje119Ogrevanje zadnjega delapotniškega prostora
Če je motor ugasnjen, je zadnji del
potniške kabine mogoče ogrevati z
dodatnim ogrevanjem skozi spodnje
prezračevalne odprtine.
S programiranjem vrednosti na
upravni plošči je mogoče nastaviti čas, datum in temperaturo.
Grelec preneha delovati, če je
količina goriva v rezervoarju vozila
premajhna.
Sistem med delovanjem porablja
energijo akumulatorja vozila. Pri
kratkih vožnjah redno preverjajte
akumulator vozila in ga po potrebi
napolnite.
Opomba
Če ste ogrevanje zadnjega dela potniškega prostora vklopili, ko je
motor v teku, bo funkcija Autostop
onemogočena.
Da bi zagotovili učinkovito delovanje,
spodnje prezračevalne šobe v
zadnjem delu potniške kabine ne
smejo biti ovirane.9 Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr.
garaža).
Merilnik časa1 Zaslon:Prikaže
prednastavitev, dan
ali prednastavljeni
dan, trenutno uro ali
prednastavljeno
uro, temperaturo, Z
in Y2
Temperatura:Izbere temperaturo3 l:Vrednosti zaokroži
navzgor4 k:Vrednosti zaokroži
navzdol5 Y:Izbere nastavitve
ogrevanja

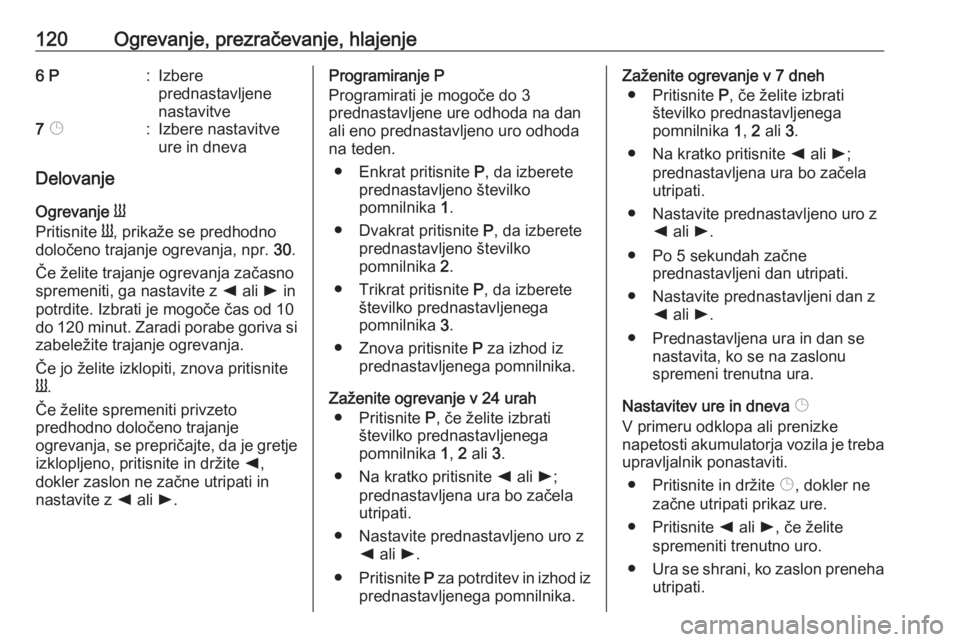

120Ogrevanje, prezračevanje, hlajenje6 P:Izbere
prednastavljene
nastavitve7 Þ:Izbere nastavitve
ure in dneva
Delovanje
Ogrevanje Y
Pritisnite Y, prikaže se predhodno
določeno trajanje ogrevanja, npr. 30.
Če želite trajanje ogrevanja začasno
spremeniti, ga nastavite z k ali l in
potrdite. Izbrati je mogoče čas od 10
do 120 minut. Zaradi porabe goriva si
zabeležite trajanje ogrevanja.
Če jo želite izklopiti, znova pritisnite
Y .
Če želite spremeniti privzeto
predhodno določeno trajanje
ogrevanja, se prepričajte, da je gretje
izklopljeno, pritisnite in držite k,
dokler zaslon ne začne utripati in nastavite z k ali l.
Programiranje P
Programirati je mogoče do 3
prednastavljene ure odhoda na dan
ali eno prednastavljeno uro odhoda
na teden.
● Enkrat pritisnite P, da izberete
prednastavljeno številko
pomnilnika 1.
● Dvakrat pritisnite P, da izberete
prednastavljeno številko
pomnilnika 2.
● Trikrat pritisnite P, da izberete
številko prednastavljenega
pomnilnika 3.
● Znova pritisnite P za izhod iz
prednastavljenega pomnilnika.
Zaženite ogrevanje v 24 urah ● Pritisnite P, če želite izbrati
številko prednastavljenega
pomnilnika 1, 2 ali 3.
● Na kratko pritisnite k ali l;
prednastavljena ura bo začela
utripati.
● Nastavite prednastavljeno uro z k ali l.
● Pritisnite P za potrditev in izhod iz
prednastavljenega pomnilnika.Zaženite ogrevanje v 7 dneh
● Pritisnite P, če želite izbrati
številko prednastavljenega
pomnilnika 1, 2 ali 3.
● Na kratko pritisnite k ali l;
prednastavljena ura bo začela
utripati.
● Nastavite prednastavljeno uro z k ali l.
● Po 5 sekundah začne prednastavljeni dan utripati.
● Nastavite prednastavljeni dan z k ali l.
● Prednastavljena ura in dan se nastavita, ko se na zaslonu
spremeni trenutna ura.
Nastavitev ure in dneva Þ
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba
upravljalnik ponastaviti.
● Pritisnite in držite Þ, dokler ne
začne utripati prikaz ure.
● Pritisnite k ali l, če želite
spremeniti trenutno uro.
● Ura se shrani, ko zaslon preneha
utripati.

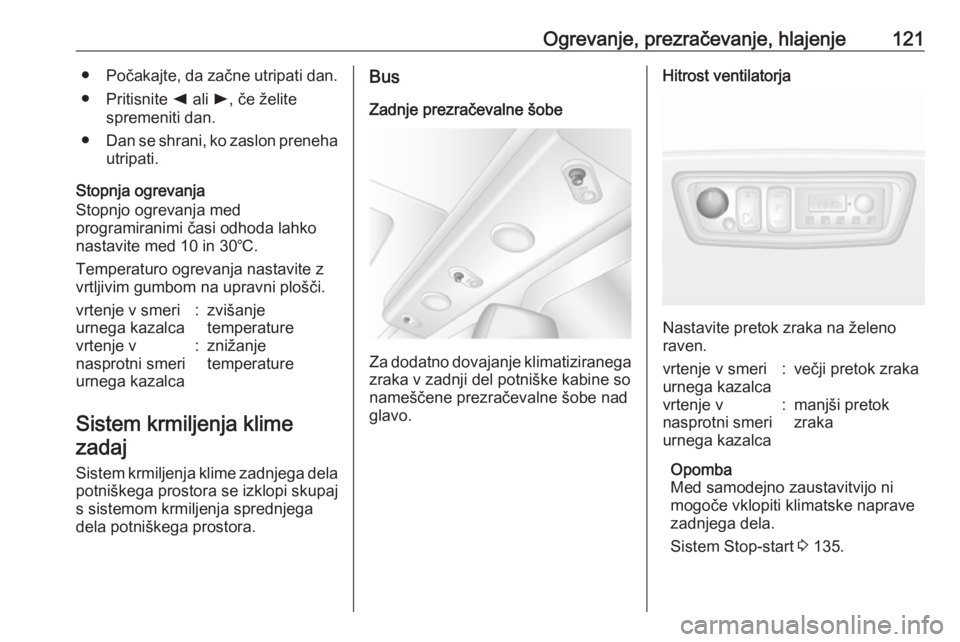

Ogrevanje, prezračevanje, hlajenje121●Počakajte, da začne utripati dan.
● Pritisnite k ali l, če želite
spremeniti dan.
● Dan se shrani, ko zaslon preneha
utripati.
Stopnja ogrevanja
Stopnjo ogrevanja med
programiranimi časi odhoda lahko
nastavite med 10 in 30℃.
Temperaturo ogrevanja nastavite z
vrtljivim gumbom na upravni plošči.vrtenje v smeri
urnega kazalca:zvišanje
temperaturevrtenje v
nasprotni smeri
urnega kazalca:znižanje
temperature
Sistem krmiljenja klime
zadaj
Sistem krmiljenja klime zadnjega dela potniškega prostora se izklopi skupaj
s sistemom krmiljenja sprednjega
dela potniškega prostora.
Bus
Zadnje prezračevalne šobe
Za dodatno dovajanje klimatiziranega
zraka v zadnji del potniške kabine so
nameščene prezračevalne šobe nad
glavo.
Hitrost ventilatorja
Nastavite pretok zraka na želeno
raven.
vrtenje v smeri
urnega kazalca:večji pretok zrakavrtenje v
nasprotni smeri
urnega kazalca:manjši pretok
zraka
Opomba
Med samodejno zaustavitvijo ni
mogoče vklopiti klimatske naprave
zadnjega dela.
Sistem Stop-start 3 135.

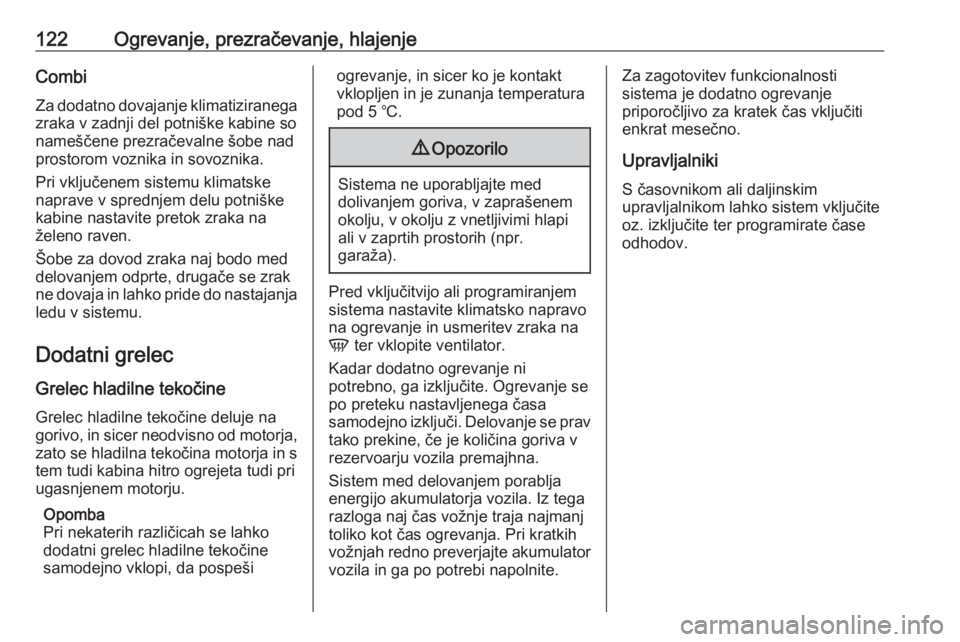

122Ogrevanje, prezračevanje, hlajenjeCombi
Za dodatno dovajanje klimatiziranega
zraka v zadnji del potniške kabine so nameščene prezračevalne šobe nad
prostorom voznika in sovoznika.
Pri vključenem sistemu klimatske
naprave v sprednjem delu potniške
kabine nastavite pretok zraka na
želeno raven.
Šobe za dovod zraka naj bodo med
delovanjem odprte, drugače se zrak
ne dovaja in lahko pride do nastajanja
ledu v sistemu.
Dodatni grelec Grelec hladilne tekočine
Grelec hladilne tekočine deluje na
gorivo, in sicer neodvisno od motorja,
zato se hladilna tekočina motorja in s
tem tudi kabina hitro ogrejeta tudi pri
ugasnjenem motorju.
Opomba
Pri nekaterih različicah se lahko
dodatni grelec hladilne tekočine samodejno vklopi, da pospešiogrevanje, in sicer ko je kontakt
vklopljen in je zunanja temperatura
pod 5 ℃.9 Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr.
garaža).
Pred vključitvijo ali programiranjem
sistema nastavite klimatsko napravo
na ogrevanje in usmeritev zraka na
V ter vklopite ventilator.
Kadar dodatno ogrevanje ni
potrebno, ga izključite. Ogrevanje se
po preteku nastavljenega časa
samodejno izključi. Delovanje se prav tako prekine, če je količina goriva v
rezervoarju vozila premajhna.
Sistem med delovanjem porablja
energijo akumulatorja vozila. Iz tega
razloga naj čas vožnje traja najmanj
toliko kot čas ogrevanja. Pri kratkih
vožnjah redno preverjajte akumulator vozila in ga po potrebi napolnite.
Za zagotovitev funkcionalnosti
sistema je dodatno ogrevanje
priporočljivo za kratek čas vključiti
enkrat mesečno.
Upravljalniki
S časovnikom ali daljinskim
upravljalnikom lahko sistem vključite
oz. izključite ter programirate čase
odhodov.

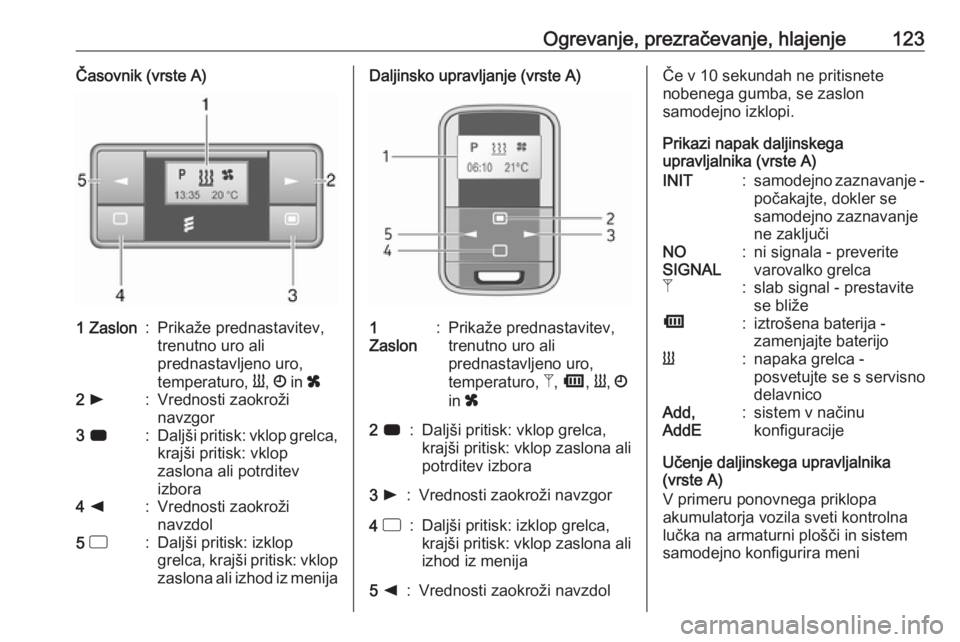

Ogrevanje, prezračevanje, hlajenje123Časovnik (vrste A)1 Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Y, Ö in x2 l:Vrednosti zaokroži
navzgor3 7:Daljši pritisk: vklop grelca,
krajši pritisk: vklop
zaslona ali potrditev
izbora4 k:Vrednosti zaokroži
navzdol5 d:Daljši pritisk: izklop
grelca, krajši pritisk: vklop
zaslona ali izhod iz menijaDaljinsko upravljanje (vrste A)1
Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Z, Ü , Y , Ö
in x2 7:Daljši pritisk: vklop grelca,
krajši pritisk: vklop zaslona ali
potrditev izbora3 l:Vrednosti zaokroži navzgor4 d:Daljši pritisk: izklop grelca,
krajši pritisk: vklop zaslona ali izhod iz menija5 k:Vrednosti zaokroži navzdolČe v 10 sekundah ne pritisnete
nobenega gumba, se zaslon
samodejno izklopi.
Prikazi napak daljinskega
upravljalnika (vrste A)INIT:samodejno zaznavanje -
počakajte, dokler se
samodejno zaznavanje
ne zaključiNO
SIGNAL:ni signala - preverite
varovalko grelcaZ:slab signal - prestavite
se bližeÜ:iztrošena baterija -
zamenjajte baterijoY:napaka grelca -
posvetujte se s servisno
delavnicoAdd,
AddE:sistem v načinu
konfiguracije
Učenje daljinskega upravljalnika
(vrste A)
V primeru ponovnega priklopa akumulatorja vozila sveti kontrolna
lučka na armaturni plošči in sistem
samodejno konfigurira meni

124Ogrevanje, prezračevanje, hlajenjedaljinskega upravljalnika. Če lučka
LED utripa, izberite Add ali AddE in
potrdite.
Konfigurirati je mogoče več daljinskih upravljalnikov. Pritisnite tipko, doklerkontrolna lučka ne začne utripati,
vključite daljinski upravljalnik, izberite
Add ter potrdite.
AddE posebej konfigurira trenutni
daljinski upravljalnik in blokira vse, ki
so bili konfigurirani pred tem. Add
konfigurira do 4 daljinske
upravljalnike, vendar je sistem
istočasno mogoče upravljati samo z
enim izmed njih.

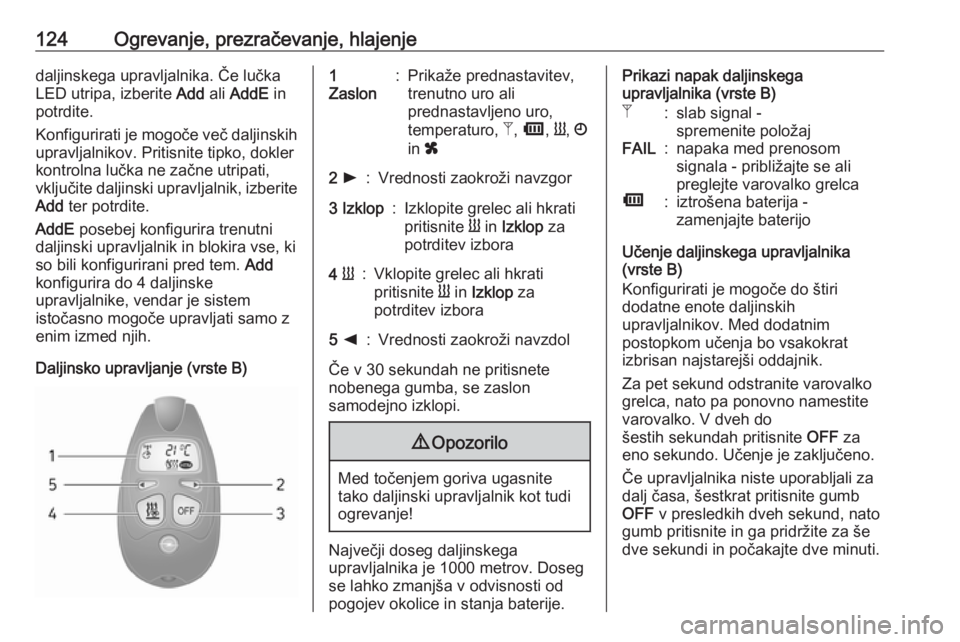

Daljinsko upravljanje (vrste B)1
Zaslon:Prikaže prednastavitev,
trenutno uro ali
prednastavljeno uro,
temperaturo, Z, Ü , Y , Ö
in x2 l:Vrednosti zaokroži navzgor3 Izklop:Izklopite grelec ali hkrati
pritisnite Y in Izklop za
potrditev izbora4 Y:Vklopite grelec ali hkrati
pritisnite Y in Izklop za
potrditev izbora5 k:Vrednosti zaokroži navzdol
Če v 30 sekundah ne pritisnete
nobenega gumba, se zaslon
samodejno izklopi.
9 Opozorilo
Med točenjem goriva ugasnite
tako daljinski upravljalnik kot tudi
ogrevanje!
Največji doseg daljinskega
upravljalnika je 1000 metrov. Doseg se lahko zmanjša v odvisnosti od
pogojev okolice in stanja baterije.
Prikazi napak daljinskega
upravljalnika (vrste B)Z:slab signal -
spremenite položajFAIL:napaka med prenosom
signala - približajte se ali
preglejte varovalko grelcaÜ:iztrošena baterija -
zamenjajte baterijo
Učenje daljinskega upravljalnika
(vrste B)
Konfigurirati je mogoče do štiri
dodatne enote daljinskih
upravljalnikov. Med dodatnim
postopkom učenja bo vsakokrat
izbrisan najstarejši oddajnik.
Za pet sekund odstranite varovalko
grelca, nato pa ponovno namestite
varovalko. V dveh do
šestih sekundah pritisnite OFF za
eno sekundo. Učenje je zaključeno.
Če upravljalnika niste uporabljali za
dalj časa, šestkrat pritisnite gumb
OFF v presledkih dveh sekund, nato
gumb pritisnite in ga pridržite za še
dve sekundi in počakajte dve minuti.

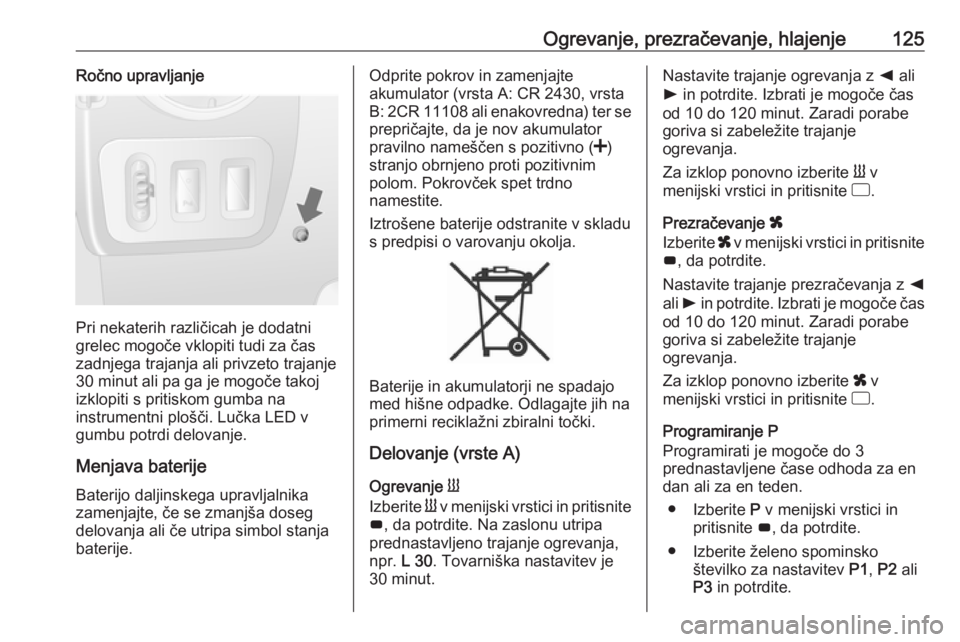

Ogrevanje, prezračevanje, hlajenje125Ročno upravljanje
Pri nekaterih različicah je dodatni
grelec mogoče vklopiti tudi za čas zadnjega trajanja ali privzeto trajanje30 minut ali pa ga je mogoče takoj
izklopiti s pritiskom gumba na
instrumentni plošči. Lučka LED v
gumbu potrdi delovanje.
Menjava baterije Baterijo daljinskega upravljalnika
zamenjajte, če se zmanjša doseg
delovanja ali če utripa simbol stanja
baterije.
Odprite pokrov in zamenjajte
akumulator (vrsta A: CR 2430, vrsta
B: 2CR 11108 ali enakovredna) ter se
prepričajte, da je nov akumulator
pravilno nameščen s pozitivno ( <)
stranjo obrnjeno proti pozitivnim polom. Pokrovček spet trdno
namestite.
Iztrošene baterije odstranite v skladu
s predpisi o varovanju okolja.
Baterije in akumulatorji ne spadajo
med hišne odpadke. Odlagajte jih na
primerni reciklažni zbiralni točki.
Delovanje (vrste A)
Ogrevanje Y
Izberite Y v menijski vrstici in pritisnite
G , da potrdite. Na zaslonu utripa
prednastavljeno trajanje ogrevanja,
npr. L 30. Tovarniška nastavitev je
30 minut.
Nastavite trajanje ogrevanja z k ali
l in potrdite. Izbrati je mogoče čas
od 10 do 120 minut. Zaradi porabe
goriva si zabeležite trajanje
ogrevanja.
Za izklop ponovno izberite Y v
menijski vrstici in pritisnite d.
Prezračevanje x
Izberite x v menijski vrstici in pritisnite
G , da potrdite.
Nastavite trajanje prezračevanja z k
ali l in potrdite. Izbrati je mogoče čas
od 10 do 120 minut. Zaradi porabe
goriva si zabeležite trajanje
ogrevanja.
Za izklop ponovno izberite x v
menijski vrstici in pritisnite d.
Programiranje P
Programirati je mogoče do 3
prednastavljene čase odhoda za en
dan ali za en teden.
● Izberite P v menijski vrstici in
pritisnite G, da potrdite.
● Izberite želeno spominsko številko za nastavitev P1, P2 ali
P3 in potrdite.

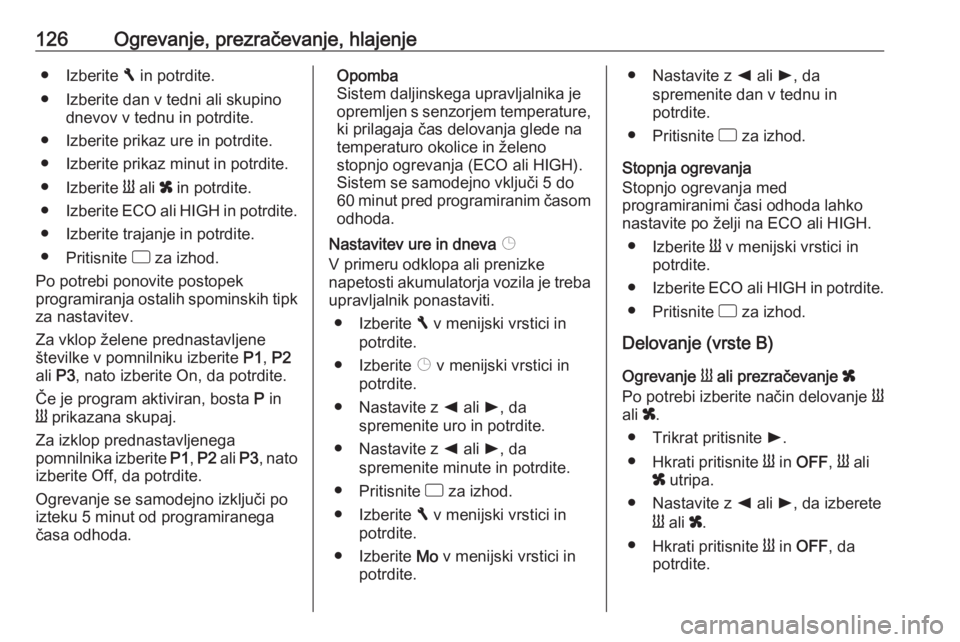

126Ogrevanje, prezračevanje, hlajenje● Izberite F in potrdite.
● Izberite dan v tedni ali skupino dnevov v tednu in potrdite.
● Izberite prikaz ure in potrdite.
● Izberite prikaz minut in potrdite.
● Izberite Y ali x in potrdite.
● Izberite ECO ali HIGH in potrdite.
● Izberite trajanje in potrdite.
● Pritisnite d za izhod.
Po potrebi ponovite postopek
programiranja ostalih spominskih tipk za nastavitev.
Za vklop želene prednastavljene
številke v pomnilniku izberite P1, P2
ali P3, nato izberite On, da potrdite.
Če je program aktiviran, bosta P in
Y prikazana skupaj.
Za izklop prednastavljenega
pomnilnika izberite P1, P2 ali P3, nato
izberite Off, da potrdite.
Ogrevanje se samodejno izključi po
izteku 5 minut od programiranega
časa odhoda.Opomba
Sistem daljinskega upravljalnika je
opremljen s senzorjem temperature, ki prilagaja čas delovanja glede na
temperaturo okolice in želeno
stopnjo ogrevanja (ECO ali HIGH).
Sistem se samodejno vključi 5 do
60 minut pred programiranim časom
odhoda.
Nastavitev ure in dneva Þ
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba upravljalnik ponastaviti.
● Izberite F v menijski vrstici in
potrdite.
● Izberite Þ v menijski vrstici in
potrdite.
● Nastavite z k ali l, da
spremenite uro in potrdite.
● Nastavite z k ali l, da
spremenite minute in potrdite.
● Pritisnite d za izhod.
● Izberite F v menijski vrstici in
potrdite.
● Izberite Mo v menijski vrstici in
potrdite.● Nastavite z k ali l, da
spremenite dan v tednu in
potrdite.
● Pritisnite d za izhod.
Stopnja ogrevanja
Stopnjo ogrevanja med
programiranimi časi odhoda lahko
nastavite po želji na ECO ali HIGH.
● Izberite Y v menijski vrstici in
potrdite.
● Izberite ECO ali HIGH in potrdite.
● Pritisnite d za izhod.
Delovanje (vrste B)
Ogrevanje Y ali prezračevanje x
Po potrebi izberite način delovanje Y
ali x.
● Trikrat pritisnite l.
● Hkrati pritisnite Y in OFF , Y ali
x utripa.
● Nastavite z k ali l, da izberete
Y ali x.
● Hkrati pritisnite Y in OFF , da
potrdite.

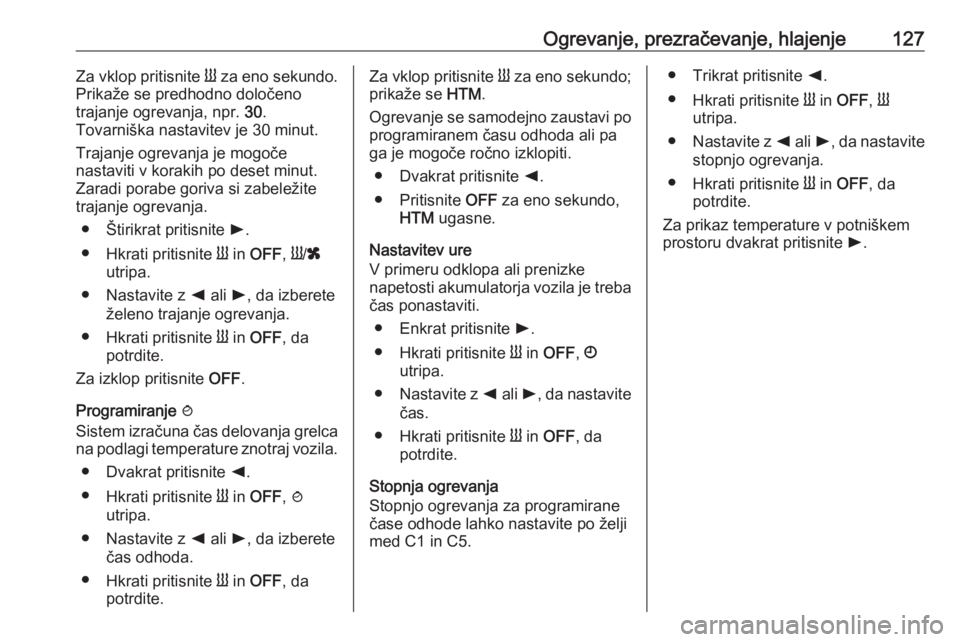

Ogrevanje, prezračevanje, hlajenje127Za vklop pritisnite Y za eno sekundo.
Prikaže se predhodno določeno
trajanje ogrevanja, npr. 30.
Tovarniška nastavitev je 30 minut.
Trajanje ogrevanja je mogoče
nastaviti v korakih po deset minut.
Zaradi porabe goriva si zabeležite
trajanje ogrevanja.
● Štirikrat pritisnite l.
● Hkrati pritisnite Y in OFF , Y /x
utripa.
● Nastavite z k ali l, da izberete
želeno trajanje ogrevanja.
● Hkrati pritisnite Y in OFF , da
potrdite.
Za izklop pritisnite OFF.
Programiranje y
Sistem izračuna čas delovanja grelca na podlagi temperature znotraj vozila.
● Dvakrat pritisnite k.
● Hkrati pritisnite Y in OFF , y
utripa.
● Nastavite z k ali l, da izberete
čas odhoda.
● Hkrati pritisnite Y in OFF , da
potrdite.Za vklop pritisnite Y za eno sekundo;
prikaže se HTM.
Ogrevanje se samodejno zaustavi po
programiranem času odhoda ali pa
ga je mogoče ročno izklopiti.
● Dvakrat pritisnite k.
● Pritisnite OFF za eno sekundo,
HTM ugasne.
Nastavitev ure
V primeru odklopa ali prenizke
napetosti akumulatorja vozila je treba
čas ponastaviti.
● Enkrat pritisnite l.
● Hkrati pritisnite Y in OFF , Ö
utripa.
● Nastavite z k ali l, da nastavite
čas.
● Hkrati pritisnite Y in OFF , da
potrdite.
Stopnja ogrevanja
Stopnjo ogrevanja za programirane
čase odhode lahko nastavite po želji
med C1 in C5.● Trikrat pritisnite k.
● Hkrati pritisnite Y in OFF , Y
utripa.
● Nastavite z k ali l, da nastavite
stopnjo ogrevanja.
● Hkrati pritisnite Y in OFF , da
potrdite.
Za prikaz temperature v potniškem prostoru dvakrat pritisnite l.

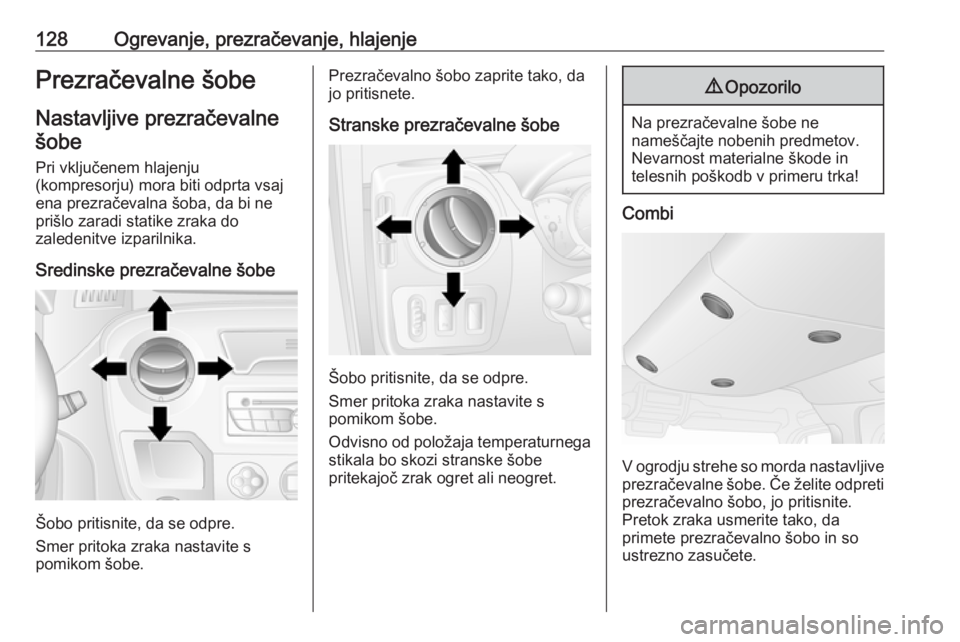

128Ogrevanje, prezračevanje, hlajenjePrezračevalne šobe
Nastavljive prezračevalne
šobe
Pri vključenem hlajenju
(kompresorju) mora biti odprta vsaj
ena prezračevalna šoba, da bi ne
prišlo zaradi statike zraka do
zaledenitve izparilnika.
Sredinske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Prezračevalno šobo zaprite tako, da
jo pritisnete.
Stranske prezračevalne šobe
Šobo pritisnite, da se odpre.
Smer pritoka zraka nastavite s
pomikom šobe.
Odvisno od položaja temperaturnega
stikala bo skozi stranske šobe
pritekajoč zrak ogret ali neogret.
9 Opozorilo
Na prezračevalne šobe ne
nameščajte nobenih predmetov. Nevarnost materialne škode in
telesnih poškodb v primeru trka!
Combi
V ogrodju strehe so morda nastavljive
prezračevalne šobe. Če želite odpreti
prezračevalno šobo, jo pritisnite.
Pretok zraka usmerite tako, da
primete prezračevalno šobo in so
ustrezno zasučete.
