Догляд за автомобілем229Примітка
Не намагайтеся витягнути ящик з-
під сидіння. Ризик травмування.
Набір для ремонту шин 3 235.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.
Шини
Встановлені на заводі шини відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути закріплена наліпка зі
значенням максимальної
швидкості.
Позначення шин
Наприклад, 215/65 R 16 C 109 R215:ширина шини, мм65:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюймиC:вантажна або комерційна
експлуатація88:індекс навантаження,
наприклад, 109 є
еквівалентом приблизно
1030 кгR:кодова літера швидкості

230Догляд за автомобілемКодова літера швидкості:Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах. Завжди
накачуйте шини відповідно до
вказаних у табличці значень.
Тиск у шинах 3 276.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 259.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 276.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та

Догляд за автомобілем231внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
Значення тиску в шинах, зазначені в табличці з інформацією про шини
або в таблиці значень тиску в
шинах, дійсні для холодних шин.
Такому їх стану відповідає
температура 20 °C. З кожним
підвищенням температури на
10 °C тиск зростає майже на 10 кПа (0,1 бар). Це потрібно враховувати,перевіряючи тиск у теплих шинах.
Буксирування причепа Під час буксирування причепа
повністю навантаженим
автомобілем потрібно підвищити
тиск у шинах на 20 кПа/0,2 бар
(3,0 фунт/кв. дюйм), а максимальну
швидкість – обмежити до
100 км/год.
Буксирування причепа 3 198.
Задній привод, спарені задні
колеса
При накачуванні зовнішньої шини,
шланг повітропровода завжди має
бути заведений між двома
колесами.
Система контролю тиску в шинах
У системі контролю тиску в шинах
для перевірки рівня тиску
використовуються датчики й
радіопередавачі.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.
Датчики системи контролю тиску в
шинах відстежують тиск повітря у
шинах та передають значення
тиску на приймач, який
знаходиться в автомобілі.
Таблиця рівнів тиску в шинах та
3 276.

232Догляд за автомобілемНизький тиск у шинах
Якщо буде виявлено низький тиск ушинах, почне світитися
контрольний індикатор w 3 112 , а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 276.
Іноді після підкачування шин
показники тиску в системі
змінюються лише після того, як
автомобіль проїде невелику
відстань. До того часу індикатор w
може світитися.
Якщо при низькій температурі
індикатор w спалахує, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у всіх чотирьох шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
На автомобіль слід встановлювати
лише колеса з датчиками тиску,
інакше індикатор w спочатку
блиматиме протягом кількох
секунд, а потім світитиметься
постійно разом із контрольним
індикатором A 3 109. Одночасно
в центрі інформації для водіїв
з’явиться відповідне повідомлення.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не
працює для цих коліс. Для інших
трьох коліс система контролю тиску в шинах продовжує діяти.Під час кожного циклу запалювання
спалахуватиме контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шину не буде
накачано до належного тиску.
Інформаційний центр водія 3 115.
Повідомлення автомобіля 3 116.
Прокол
Якщо буде виявлено прокол чи
критично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та C 3 109, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення. Зупиніть автомобіль і вимкніть двигун.
Тиск у шинах 3 276.
Набір для ремонту шин 3 235.
Запасне колесо 3 241.
Заміна коліс 3 238.

Догляд за автомобілем233Функція повторного
розпізнавання
Коли прокол буде заклеєно, а шини
накачано до належного тиску,
система контролю тиску в шинах має виконати повторне обчислення тиску в шинах.
Тиск у шинах 3 276.
Набір для ремонту шин 3 235.
Під час руху автомобіля виберіть
меню тиску в шинах в центрі
інформації для водія, натиснувши кнопку на кінці важеля керування
склоочисником. Щоб виконати
повторне обчислення, натисніть цю
кнопку на п'ять секунд. Відповідне
повідомлення з'являється в
інформаційному центрі водія.
Щоб завершити процес повторного розпізнавання, потрібно буде
проїхати кілька хвилин на
швидкості 40 км/год. Протягом
цього часу система зможе
надавати лише обмежену
інформацію.
Якщо під час повторного
розпізнавання виникне проблема,
контрольний індикатор w і далі
світитиметься, а в інформаційному центрі водія з’явиться
попередження.
Інформаційний центр водія 3 115.
Повідомлення автомобіля 3 116.
Загальна інформація
Використання ланцюгів для шин
або доступних у продажу
комплектів для ремонту шин може
зашкодити функціонуванню
системи. Можна використовувати
комплекти для ремонту шин,
схвалені виробником.
Набір для ремонту шин 3 235.Ланцюги для шин 3 234.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для перевірки на
станції технічного обслуговування.
Глибина малюнка протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.

234Догляд за автомобілем
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо замінювати шини кожних 6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин, встановлених виробником,
потрібно перепрограмувати
номінальний тиск у шинах, а також
внести інші зміни в налаштування
автомобіля.
Після встановлення шин іншого
розміру замініть ярлики з тиском у
шинах.
Система контролю тиску в шинах
3 231.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску
та, як наслідок, до ДТП.
Ланцюги для шин

Догляд за автомобілем235Снігові ланцюги для шин
дозволяється використовувати
лише на приводних колесах.
На автомобілях із спареними
задніми колесами снігові ланцюги дозволяється вдягати тільки на
зовнішні колеса.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).9 Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/г. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,
оскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Заборонено використовувати
ланцюги для шин на тимчасовому запасному колесі чи на колесах,
розмір яких не відповідає розміру
шин, установлених виробником
автомобіля.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше чотирьох мм або
бокове пошкодження шини біля
ободу.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо ви пробили колесо:
Увімкніть стоянкове гальмо та
перемкніть важіль передач у
нейтральне положення (механічна
трансмісія), або в положення N
(автоматизована механічна
трансмісія).
Комплект для ремонту шин
розташований під переднім
сидінням. Посуньте сидіння до
кінця вперед і складіть спинку, щоб дістатися до комплекту.
1. Вийміть комплект для ремонту шин з-під сидіння переднього
пасажира.
2. Вийміть компресор.

236Догляд за автомобілем3. Вийміть дроти живлення ташланг для подачі повітря з
відділень зберігання знизу на
компресорі.
4. Прикрутіть повітропровід компресора до з’єднання на
контейнері з герметиком.
5. Установіть контейнер із герметиком у фіксатор на
компресорі.
Установіть компресор біля
шини так, щоб контейнер із
герметиком було розміщено
вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть шланг для введеннягерметика на вентиль шини.
8. Кулісний перемикач на компресорі має бути в
положенні О.
9. Підключіть червоний дріт
живлення < на компресорі до
терміналу для запуску від
зовнішнього джерела 3 244.
Примітка
Залежно від моделі автомобіля
клема для запуску двигуна від
зовнішнього джерела може
розміщуватися ліворуч або
праворуч у відсіку двигуна.
10. Підключіть чорний дріт
живлення ] до точки
заземлення автомобіля,
наприклад, блока двигуна чи
болта кріплення двигуна.

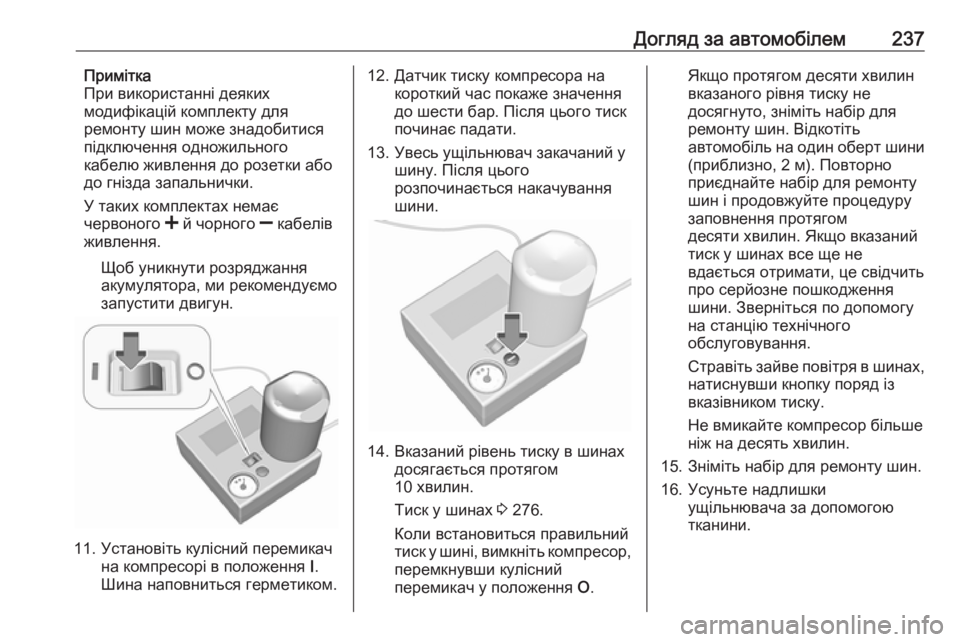

Догляд за автомобілем237Примітка
При використанні деяких
модифікацій комплекту для
ремонту шин може знадобитися
підключення одножильного
кабелю живлення до розетки або
до гнізда запальнички.
У таких комплектах немає
червоного < й чорного ] кабелів
живлення.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.
11. Установіть кулісний перемикач
на компресорі в положення I.
Шина наповниться герметиком.
12. Датчик тиску компресора на короткий час покаже значення
до шести бар. Після цього тиск
починає падати.
13. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
14. Вказаний рівень тиску в шинах досягається протягом
10 хвилин.
Тиск у шинах 3 276.
Коли встановиться правильний
тиск у шині, вимкніть компресор,
перемкнувши кулісний
перемикач у положення O.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Відкотіть
автомобіль на один оберт шини
(приблизно, 2 м). Повторно
приєднайте набір для ремонту
шин і продовжуйте процедуру
заповнення протягом
десяти хвилин. Якщо вказаний
тиск у шинах все ще не
вдається отримати, це свідчить
про серйозне пошкодження
шини. Зверніться по допомогу
на станцію технічного обслуговування.
Стравіть зайве повітря в шинах, натиснувши кнопку поряд із
вказівником тиску.
Не вмикайте компресор більше
ніж на десять хвилин.
15. Зніміть набір для ремонту шин.
16. Усуньте надлишки ущільнювача за допомогою
тканини.

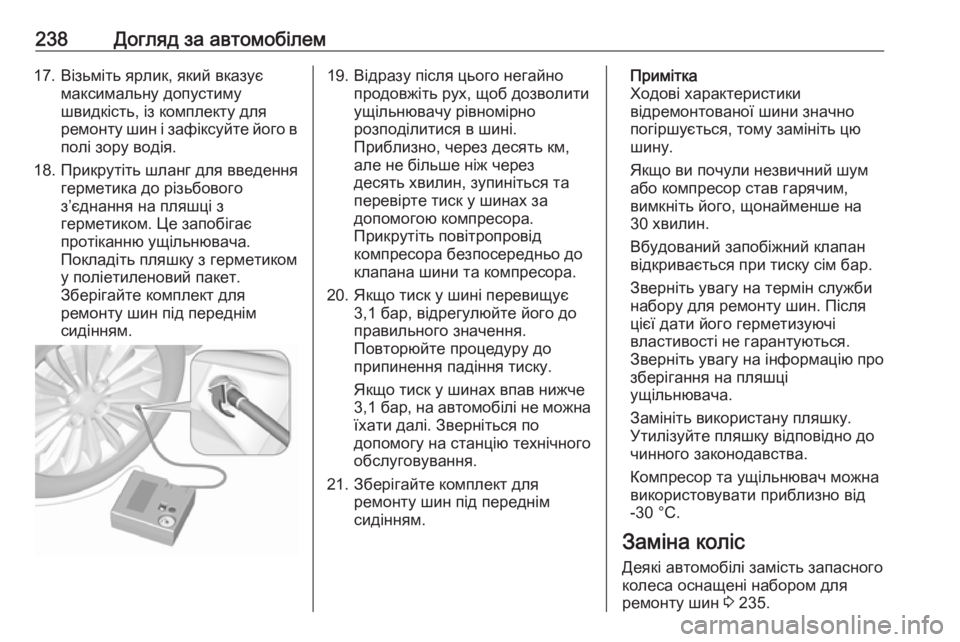

238Догляд за автомобілем17. Візьміть ярлик, який вказуємаксимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в полі зору водія.
18. Прикрутіть шланг для введення герметика до різьбового
з’єднання на пляшці з
герметиком. Це запобігає
протіканню ущільнювача.
Покладіть пляшку з герметиком
у поліетиленовий пакет.
Зберігайте комплект для
ремонту шин під переднім
сидінням.19. Відразу після цього негайно продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно, через десять км,
але не більше ніж через
десять хвилин, зупиніться та
перевірте тиск у шинах за
допомогою компресора.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
20. Якщо тиск у шині перевищує 3,1 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
3,1 бар , на автомобілі не можна
їхати далі. Зверніться по
допомогу на станцію технічного
обслуговування.
21. Зберігайте комплект для ремонту шин під переднім
сидінням.Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається при тиску сім бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.
Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 235.
