OPEL VIVARO B 2015.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2015.5, Model line: VIVARO B, Model: OPEL VIVARO B 2015.5Pages: 215, PDF-Größe: 4.43 MB
Page 61 of 215

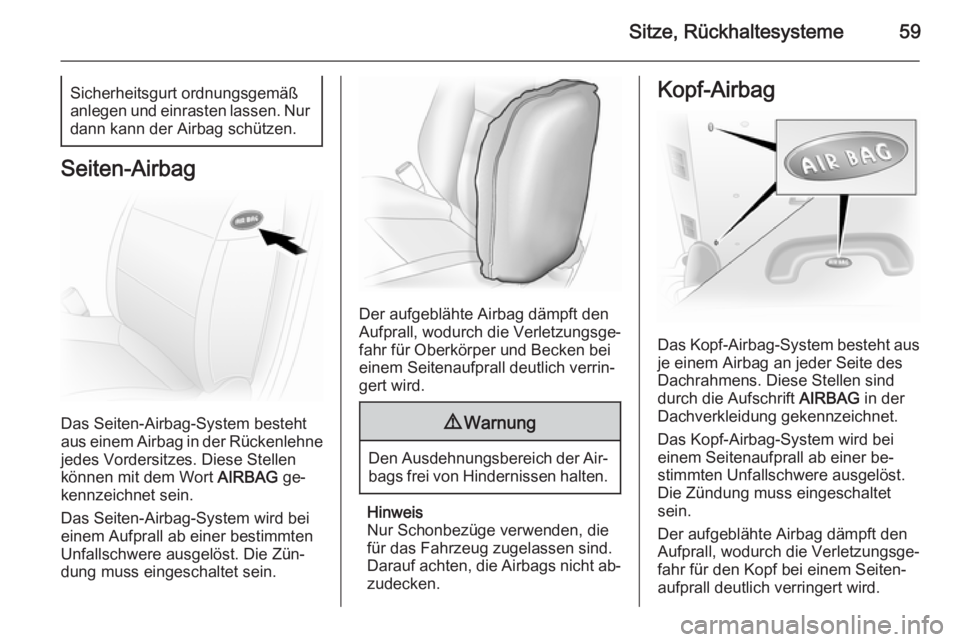

Sitze, Rückhaltesysteme59Sicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes. Diese Stellen
können mit dem Wort AIRBAG ge‐
kennzeichnet sein.
Das Seiten-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die Zün‐
dung muss eingeschaltet sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stellen sind
durch die Aufschrift AIRBAG in der
Dachverkleidung gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.
Page 62 of 215

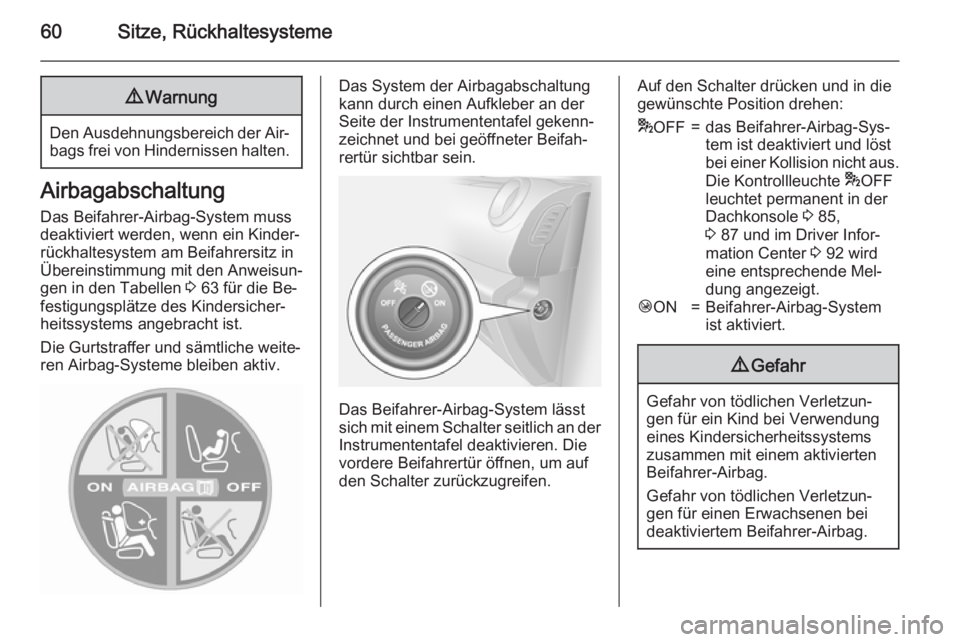

60Sitze, Rückhaltesysteme9Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Airbagabschaltung
Das Beifahrer-Airbag-System muss
deaktiviert werden, wenn ein Kinder‐
rückhaltesystem am Beifahrersitz in
Übereinstimmung mit den Anweisun‐ gen in den Tabellen 3 63 für die Be‐
festigungsplätze des Kindersicher‐
heitssystems angebracht ist.
Die Gurtstraffer und sämtliche weite‐
ren Airbag-Systeme bleiben aktiv.
Das System der Airbagabschaltung
kann durch einen Aufkleber an der Seite der Instrumententafel gekenn‐
zeichnet und bei geöffneter Beifah‐
rertür sichtbar sein.
Das Beifahrer-Airbag-System lässt
sich mit einem Schalter seitlich an der Instrumententafel deaktivieren. Die
vordere Beifahrertür öffnen, um auf
den Schalter zurückzugreifen.
Auf den Schalter drücken und in die
gewünschte Position drehen:* OFF=das Beifahrer-Airbag-Sys‐
tem ist deaktiviert und löst
bei einer Kollision nicht aus.
Die Kontrollleuchte *OFF
leuchtet permanent in der
Dachkonsole 3 85,
3 87 und im Driver Infor‐
mation Center 3 92 wird
eine entsprechende Mel‐
dung angezeigt.Ó ON=Beifahrer-Airbag-System
ist aktiviert.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Page 63 of 215
Sitze, Rückhaltesysteme61
Wenn die Kontrollleuchte ÓON nach
Einschalten der Zündung aufleuchtet
und die Kontrollleuchte *OFF nicht
aufleuchtet, wird das Beifahrer-Air‐ bag-System bei einer Kollision nicht
ausgelöst.
Wenn beide Kontrollleuchten ÓON
und *OFF gleichzeitig aufleuchten,
liegt eine Systemstörung vor. Der
Systemstatus ist nicht erkennbar,
deshalb darf niemand auf dem Bei‐
fahrersitz Platz nehmen. Sofort eine
Werkstatt kontaktieren.
Wenn die Kontrollleuchte F 3 88
zusammen mit v 3 87 erleuchtet
bleibt, liegt eine Störung im System vor. Die Schalterstellung wurde mög‐
licherweise unbeabsichtigt bei einge‐
schalteter Zündung geändert. Die
Zündung ausschalten und die Schal‐
terposition zurücksetzen. Wenn F
und v immer noch aufleuchten, wen‐
den Sie sich an einen Händler.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung bestehen.Kontrollleuchte für Airbag‐
abschaltung 3 87.Kinderrückhaltesys‐
teme
Kindersicherheitssystem Wir empfehlen das Opel Kindersi‐
cherheitssystem, das speziell auf das Fahrzeug abgestimmt ist.
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden Nut‐
zungs- und Einbauanweisungen so‐
wie die mit dem Kindersicherheitssys‐
tem mitgelieferten Anweisungen be‐
achten.
Halten Sie immer lokale oder natio‐ nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
Page 64 of 215

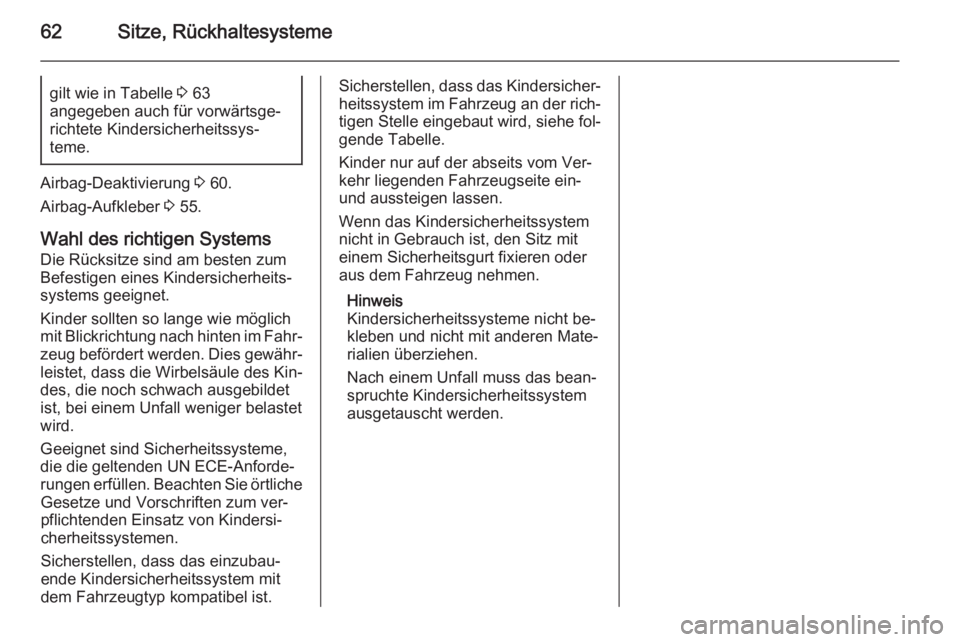

62Sitze, Rückhaltesystemegilt wie in Tabelle 3 63
angegeben auch für vorwärtsge‐
richtete Kindersicherheitssys‐
teme.
Airbag-Deaktivierung 3 60.
Airbag-Aufkleber 3 55.
Wahl des richtigen Systems
Die Rücksitze sind am besten zum
Befestigen eines Kindersicherheits‐
systems geeignet.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dies gewähr‐
leistet, dass die Wirbelsäule des Kin‐
des, die noch schwach ausgebildet
ist, bei einem Unfall weniger belastet
wird.
Geeignet sind Sicherheitssysteme,
die die geltenden UN ECE-Anforde‐
rungen erfüllen. Beachten Sie örtliche Gesetze und Vorschriften zum ver‐
pflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe fol‐
gende Tabelle.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Page 65 of 215

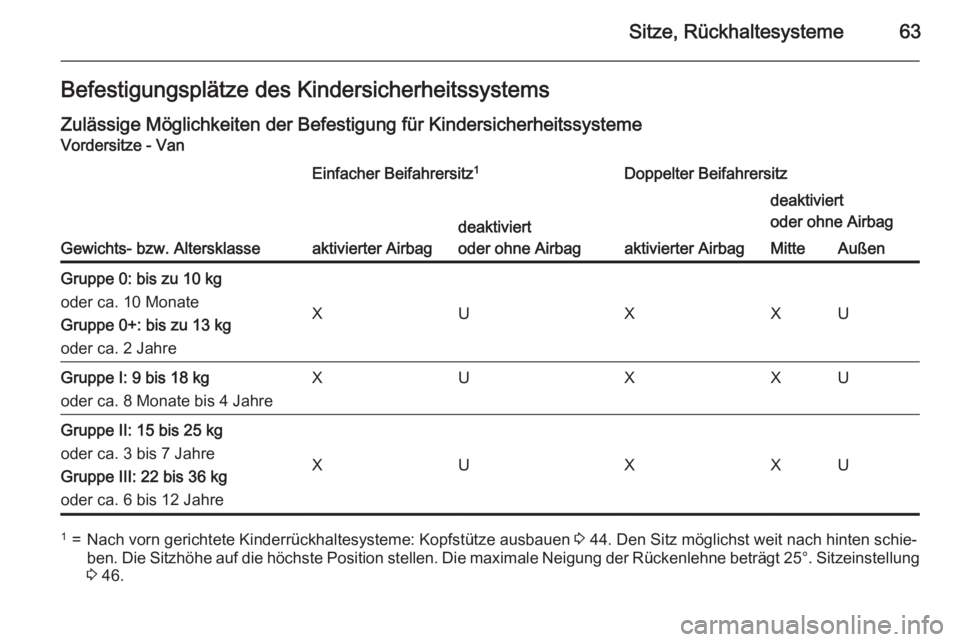

Sitze, Rückhaltesysteme63Befestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung für Kindersicherheitssysteme
Vordersitze - Van
Gewichts- bzw. Altersklasse
Einfacher Beifahrersitz 1Doppelter Beifahrersitz
aktivierter Airbag
deaktiviert
oder ohne Airbag
aktivierter Airbag
deaktiviert
oder ohne AirbagMitteAußenGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
XUXXU
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXUXXUGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
XUXXU
1=Nach vorn gerichtete Kinderrückhaltesysteme: Kopfstütze ausbauen 3 44. Den Sitz möglichst weit nach hinten schie‐
ben. Die Sitzhöhe auf die höchste Position stellen. Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung
3 46.
Page 66 of 215
64Sitze, Rückhaltesysteme
Vordersitze – Kombi, Bus, Doppelkabine
Gewichts- bzw. Altersklasse
Einfacher Beifahrersitz1Doppelter Beifahrersitz
aktivierter Airbag
deaktiviert
oder ohne Airbag
aktivierter Airbag
deaktiviert
oder ohne AirbagMitteAußenGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
XUXXU
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 2XXU2Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
XXXXX
1=Sofern verstellbar, den Sitz so weit wie möglich nach hinten schieben und die Sitzhöhe auf die höchste Position stellen. Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung 3 46.2=Nach hinten gerichtete Kinderrückhaltesysteme nur für diese Gewichts- bzw. Altersklasse verwenden.
Page 67 of 215

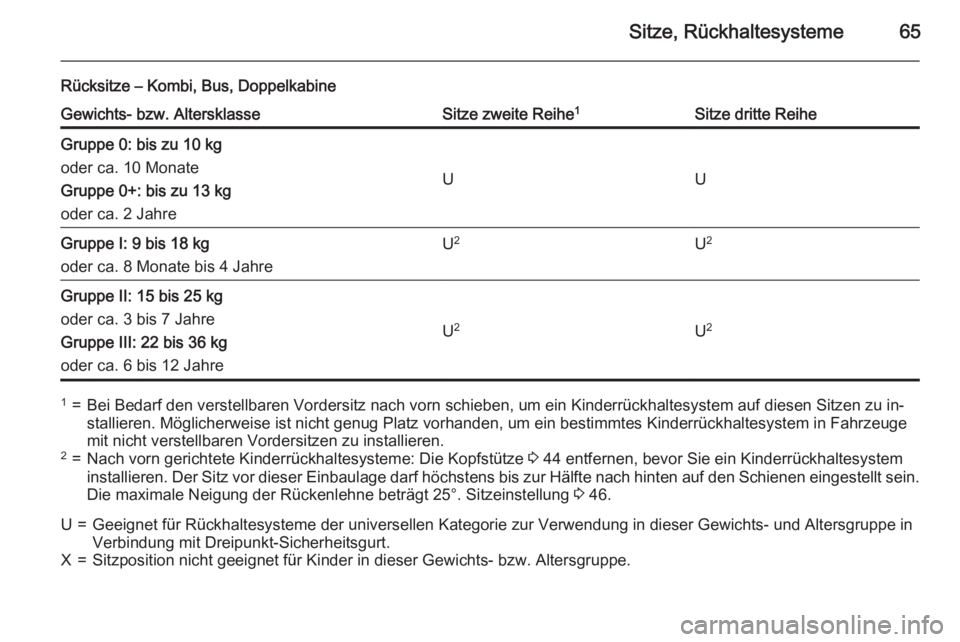

Sitze, Rückhaltesysteme65
Rücksitze – Kombi, Bus, DoppelkabineGewichts- bzw. AltersklasseSitze zweite Reihe1Sitze dritte ReiheGruppe 0: bis zu 10 kg
oder ca. 10 Monate
Gruppe 0+: bis zu 13 kg
oder ca. 2 Jahre
UU
Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreU 2U2Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 Jahre
Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 Jahre
U 2U2
1=Bei Bedarf den verstellbaren Vordersitz nach vorn schieben, um ein Kinderrückhaltesystem auf diesen Sitzen zu in‐
stallieren. Möglicherweise ist nicht genug Platz vorhanden, um ein bestimmtes Kinderrückhaltesystem in Fahrzeuge mit nicht verstellbaren Vordersitzen zu installieren.2=Nach vorn gerichtete Kinderrückhaltesysteme: Die Kopfstütze 3 44 entfernen, bevor Sie ein Kinderrückhaltesystem
installieren. Der Sitz vor dieser Einbaulage darf höchstens bis zur Hälfte nach hinten auf den Schienen eingestellt sein.
Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung 3 46.U=Geeignet für Rückhaltesysteme der universellen Kategorie zur Verwendung in dieser Gewichts- und Altersgruppe in
Verbindung mit Dreipunkt-Sicherheitsgurt.X=Sitzposition nicht geeignet für Kinder in dieser Gewichts- bzw. Altersgruppe.
Page 68 of 215
66Sitze, Rückhaltesysteme

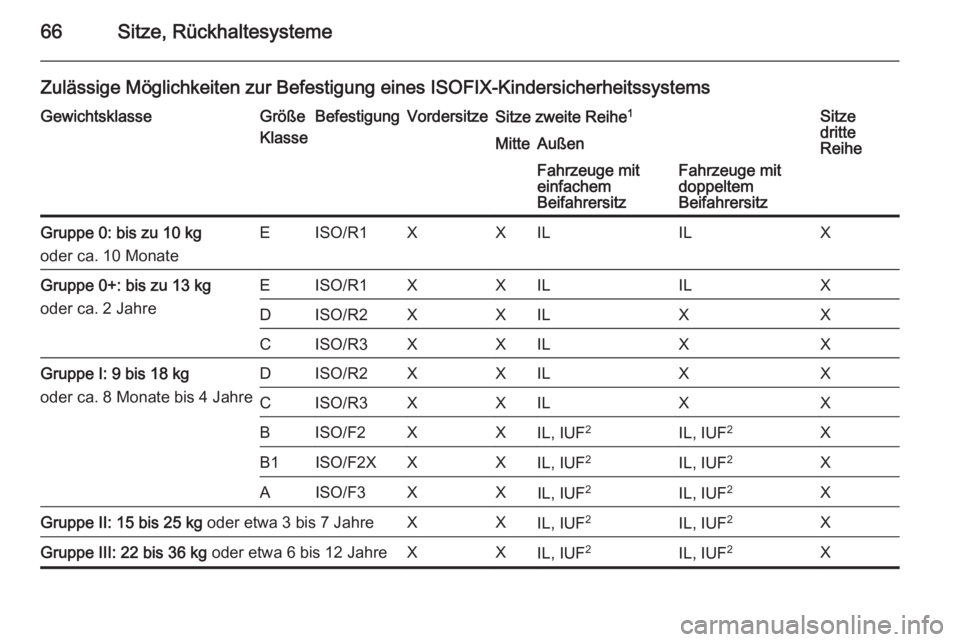

Zulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGröße
KlasseBefestigungVordersitzeSitze zweite Reihe 1Sitze
dritte
ReiheMitteAußenFahrzeuge mit
einfachem
BeifahrersitzFahrzeuge mit
doppeltem
BeifahrersitzGruppe 0: bis zu 10 kg
oder ca. 10 MonateEISO/R1XXILILXGruppe 0+: bis zu 13 kg
oder ca. 2 JahreEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF 2XAISO/F3XXIL, IUF2IL, IUF2XGruppe II: 15 bis 25 kg
oder etwa 3 bis 7 JahreXXIL, IUF2IL, IUF2XGruppe III: 22 bis 36 kg
oder etwa 6 bis 12 JahreXXIL, IUF2IL, IUF2X
Page 69 of 215

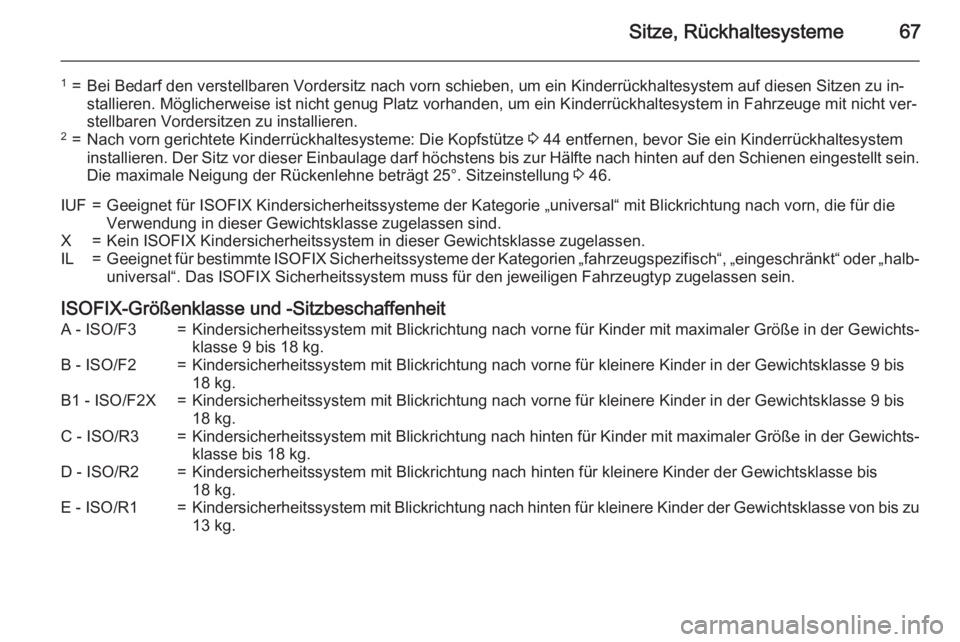

Sitze, Rückhaltesysteme67
1=Bei Bedarf den verstellbaren Vordersitz nach vorn schieben, um ein Kinderrückhaltesystem auf diesen Sitzen zu in‐
stallieren. Möglicherweise ist nicht genug Platz vorhanden, um ein Kinderrückhaltesystem in Fahrzeuge mit nicht ver‐ stellbaren Vordersitzen zu installieren.2=Nach vorn gerichtete Kinderrückhaltesysteme: Die Kopfstütze 3 44 entfernen, bevor Sie ein Kinderrückhaltesystem
installieren. Der Sitz vor dieser Einbaulage darf höchstens bis zur Hälfte nach hinten auf den Schienen eingestellt sein.
Die maximale Neigung der Rückenlehne beträgt 25°. Sitzeinstellung 3 46.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.IL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder „halb‐
universal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐ klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis
18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis
18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu 13 kg.
Page 70 of 215

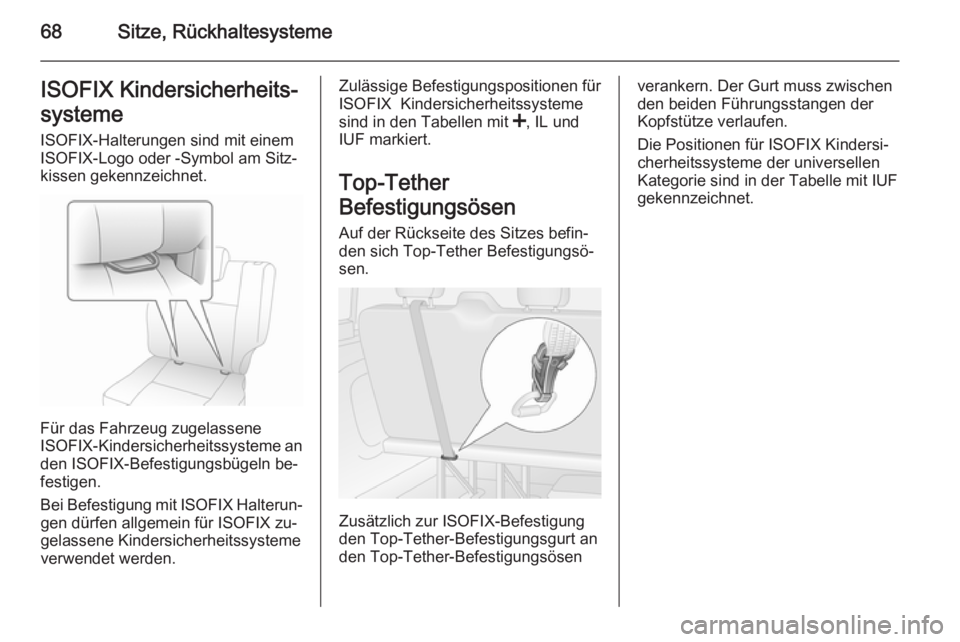

68Sitze, RückhaltesystemeISOFIX Kindersicherheits‐
systeme
ISOFIX-Halterungen sind mit einem ISOFIX-Logo oder -Symbol am Sitz‐
kissen gekennzeichnet.
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
den ISOFIX-Befestigungsbügeln be‐
festigen.
Bei Befestigung mit ISOFIX Halterun‐
gen dürfen allgemein für ISOFIX zu‐
gelassene Kindersicherheitssysteme
verwendet werden.
Zulässige Befestigungspositionen für
ISOFIX Kindersicherheitssysteme
sind in den Tabellen mit <, IL und
IUF markiert.
Top-Tether
Befestigungsösen
Auf der Rückseite des Sitzes befin‐
den sich Top-Tether Befestigungsö‐ sen.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.
