OPEL VIVARO B 2016.5 Instruktionsbok

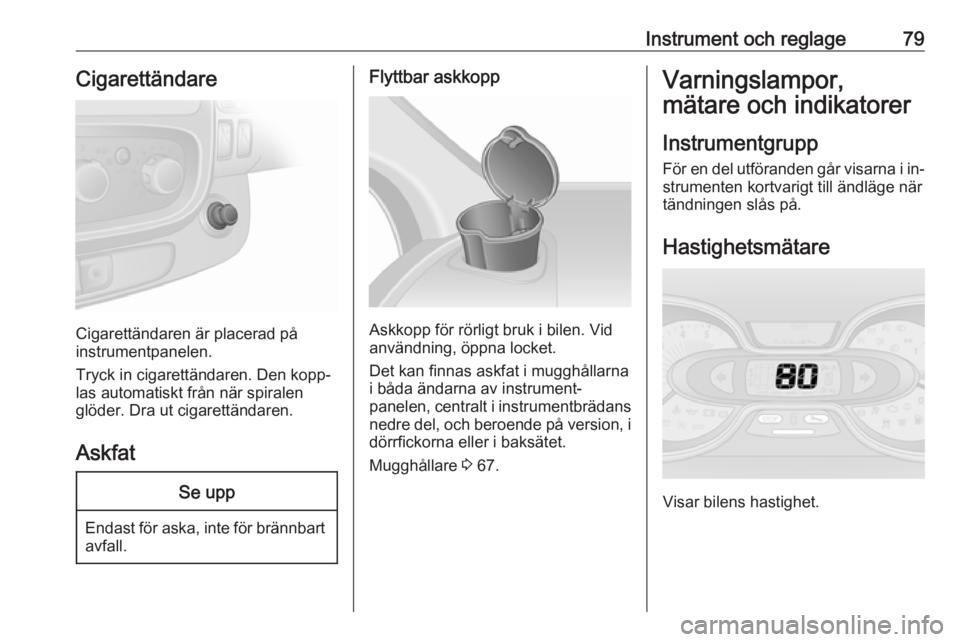

Instrument och reglage79Cigarettändare
Cigarettändaren är placerad på
instrumentpanelen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
Askfat
Se upp
Endast för aska, inte för brännbart avfall.
Flyttbar askkopp
Askkopp för rörligt bruk i bilen. Vid
användning, öppna locket.
Det kan finnas askfat i mugghållarna
i båda ändarna av instrument‐
panelen, centralt i instrumentbrädans
nedre del, och beroende på version, i
dörrfickorna eller i baksätet.
Mugghållare 3 67.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
För en del utföranden går visarna i in‐ strumenten kortvarigt till ändläge närtändningen slås på.
Hastighetsmätare
Visar bilens hastighet.

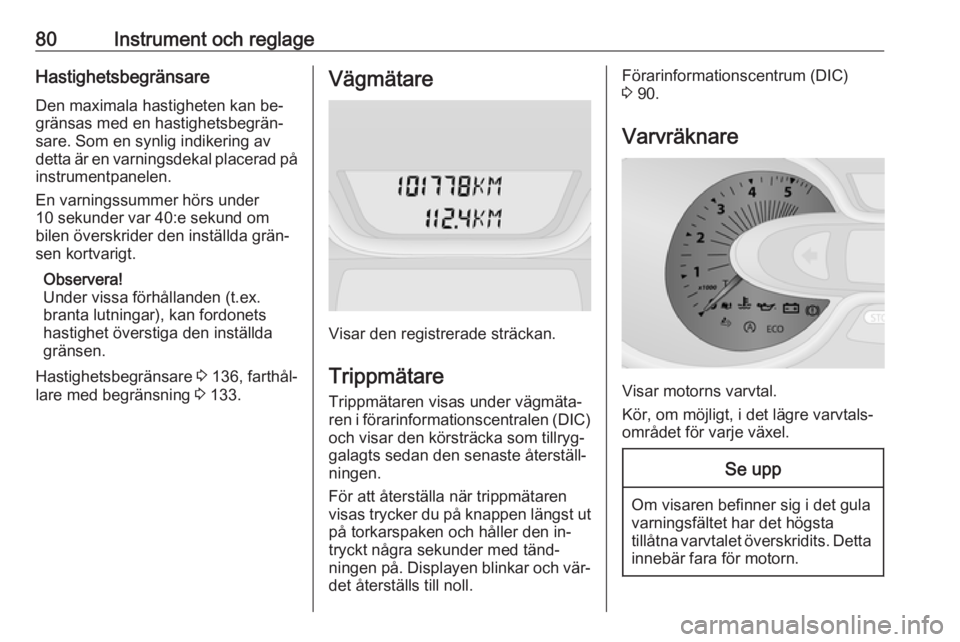

80Instrument och reglageHastighetsbegränsare
Den maximala hastigheten kan be‐
gränsas med en hastighetsbegrän‐
sare. Som en synlig indikering av
detta är en varningsdekal placerad på instrumentpanelen.
En varningssummer hörs under
10 sekunder var 40:e sekund om
bilen överskrider den inställda grän‐
sen kortvarigt.
Observera!
Under vissa förhållanden (t.ex.
branta lutningar), kan fordonets
hastighet överstiga den inställda
gränsen.
Hastighetsbegränsare 3 136, farthål‐
lare med begränsning 3 133.Vägmätare
Visar den registrerade sträckan.
Trippmätare
Trippmätaren visas under vägmäta‐
ren i förarinformationscentralen (DIC) och visar den körsträcka som tillryg‐
galagts sedan den senaste återställ‐
ningen.
För att återställa när trippmätaren
visas trycker du på knappen längst ut
på torkarspaken och håller den in‐
tryckt några sekunder med tänd‐
ningen på. Displayen blinkar och vär‐
det återställs till noll.
Förarinformationscentrum (DIC)
3 90.
Varvräknare
Visar motorns varvtal.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det gula
varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.

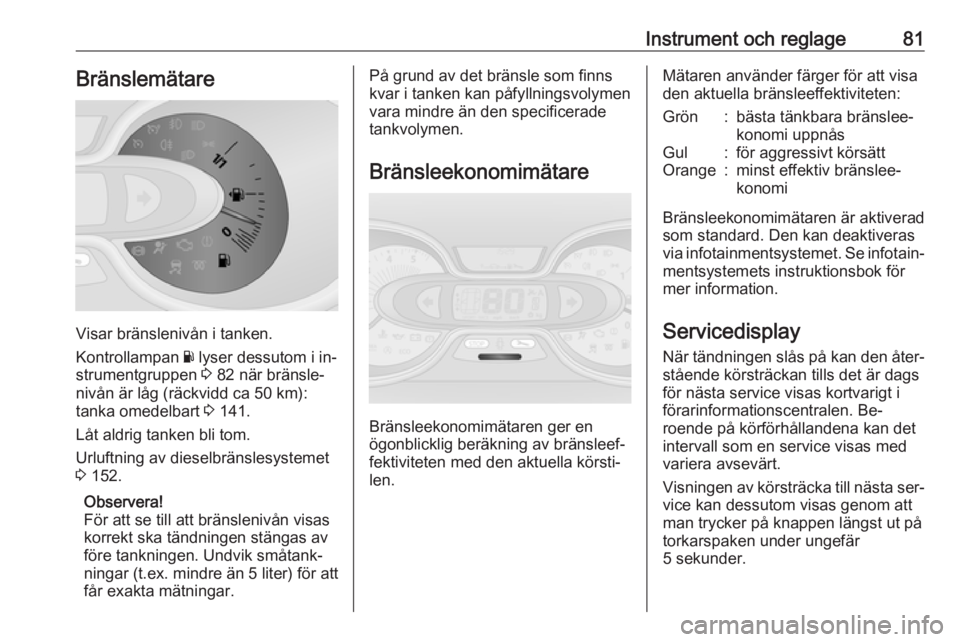

Instrument och reglage81Bränslemätare
Visar bränslenivån i tanken.
Kontrollampan Y lyser dessutom i in‐
strumentgruppen 3 82 när bränsle‐
nivån är låg (räckvidd ca 50 km):
tanka omedelbart 3 141.
Låt aldrig tanken bli tom.
Urluftning av dieselbränslesystemet
3 152.
Observera!
För att se till att bränslenivån visas
korrekt ska tändningen stängas av
före tankningen. Undvik småtank‐
ningar (t.ex. mindre än 5 liter) för att
får exakta mätningar.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränsleekonomimätare
Bränsleekonomimätaren ger en
ögonblicklig beräkning av bränsleef‐
fektiviteten med den aktuella körsti‐len.
Mätaren använder färger för att visa
den aktuella bränsleeffektiviteten:Grön:bästa tänkbara bränslee‐
konomi uppnåsGul:för aggressivt körsättOrange:minst effektiv bränslee‐
konomi
Bränsleekonomimätaren är aktiverad
som standard. Den kan deaktiveras
via infotainmentsystemet. Se infotain‐
mentsystemets instruktionsbok för
mer information.
Servicedisplay När tändningen slås på kan den åter‐
stående körsträckan tills det är dags
för nästa service visas kortvarigt i
förarinformationscentralen. Be‐
roende på körförhållandena kan det
intervall som en service visas med
variera avsevärt.
Visningen av körsträcka till nästa ser‐
vice kan dessutom visas genom att
man trycker på knappen längst ut på
torkarspaken under ungefär
5 sekunder.

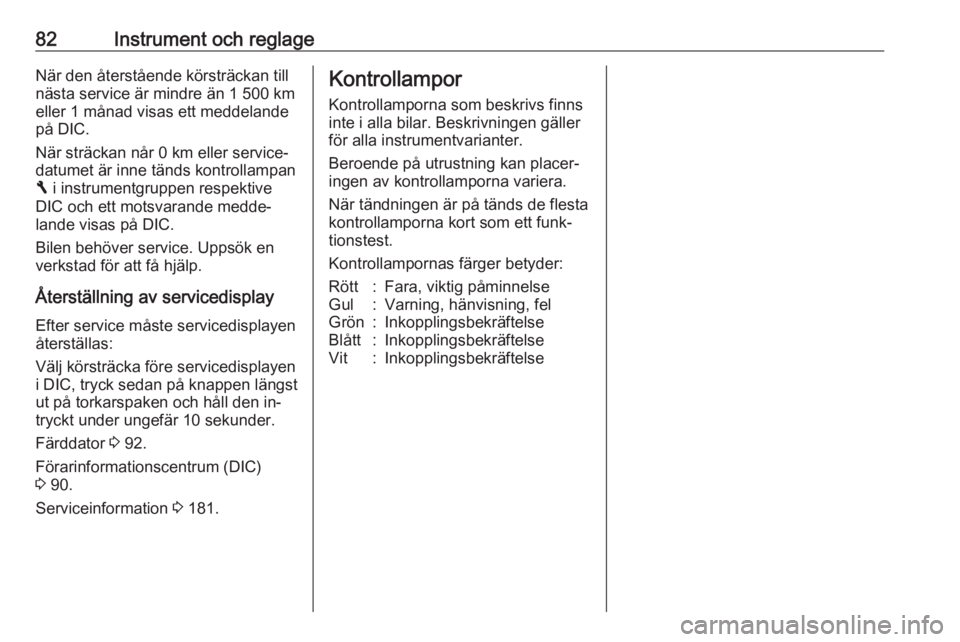

82Instrument och reglageNär den återstående körsträckan till
nästa service är mindre än 1 500 km
eller 1 månad visas ett meddelande
på DIC.
När sträckan når 0 km eller service‐ datumet är inne tänds kontrollampanF i instrumentgruppen respektive
DIC och ett motsvarande medde‐
lande visas på DIC.
Bilen behöver service. Uppsök en
verkstad för att få hjälp.
Återställning av servicedisplayEfter service måste servicedisplayen
återställas:
Välj körsträcka före servicedisplayen
i DIC, tryck sedan på knappen längst
ut på torkarspaken och håll den in‐
tryckt under ungefär 10 sekunder.
Färddator 3 92.
Förarinformationscentrum (DIC)
3 90.
Serviceinformation 3 181.Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter.
Beroende på utrustning kan placer‐
ingen av kontrollamporna variera.
När tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, felGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse

Instrument och reglage83Kontrollampor i instrumentgruppen

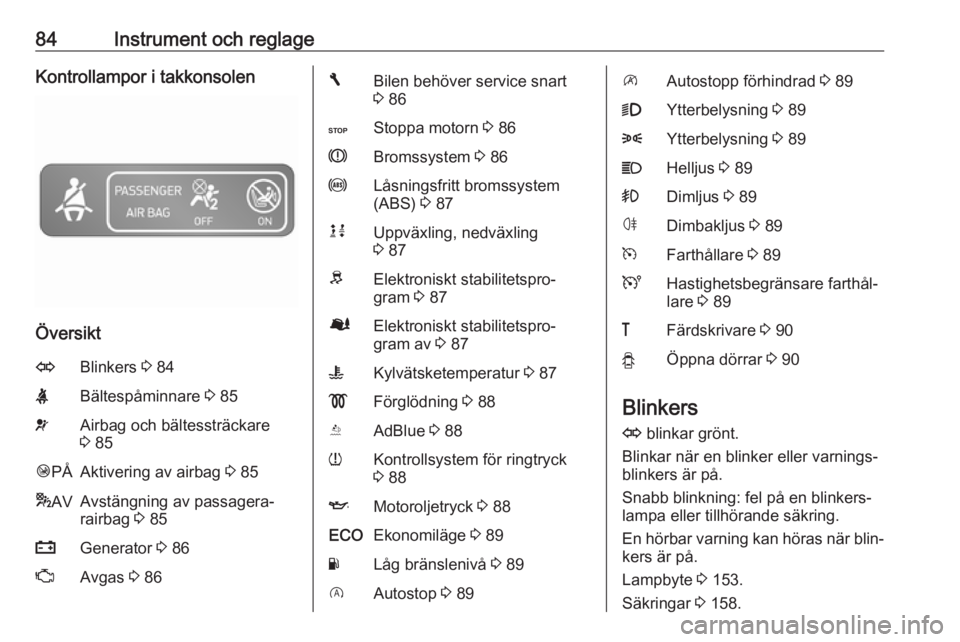

84Instrument och reglageKontrollampor i takkonsolen
Översikt
OBlinkers 3 84XBältespåminnare 3 85vAirbag och bältessträckare
3 85Ó PÅAktivering av airbag 3 85* AVAvstängning av passagera‐
rairbag 3 85pGenerator 3 86ZAvgas 3 86FBilen behöver service snart
3 86CStoppa motorn 3 86RBromssystem 3 86uLåsningsfritt bromssystem
(ABS) 3 87kjUppväxling, nedväxling
3 87RElektroniskt stabilitetspro‐
gram 3 87ØElektroniskt stabilitetspro‐
gram av 3 87WKylvätsketemperatur 3 87!Förglödning 3 88YAdBlue 3 88wKontrollsystem för ringtryck
3 88IMotoroljetryck 3 88ECOEkonomiläge 3 89YLåg bränslenivå 3 89DAutostop 3 89\Autostopp förhindrad 3 899Ytterbelysning 3 898Ytterbelysning 3 89CHelljus 3 89>Dimljus 3 89øDimbakljus 3 89mFarthållare 3 89UHastighetsbegränsare farthål‐
lare 3 89&Färdskrivare 3 90yÖppna dörrar 3 90
Blinkers
O blinkar grönt.
Blinkar när en blinker eller varnings‐
blinkers är på.
Snabb blinkning: fel på en blinkers‐
lampa eller tillhörande säkring.
En hörbar varning kan höras när blin‐
kers är på.
Lampbyte 3 153.
Säkringar 3 158.

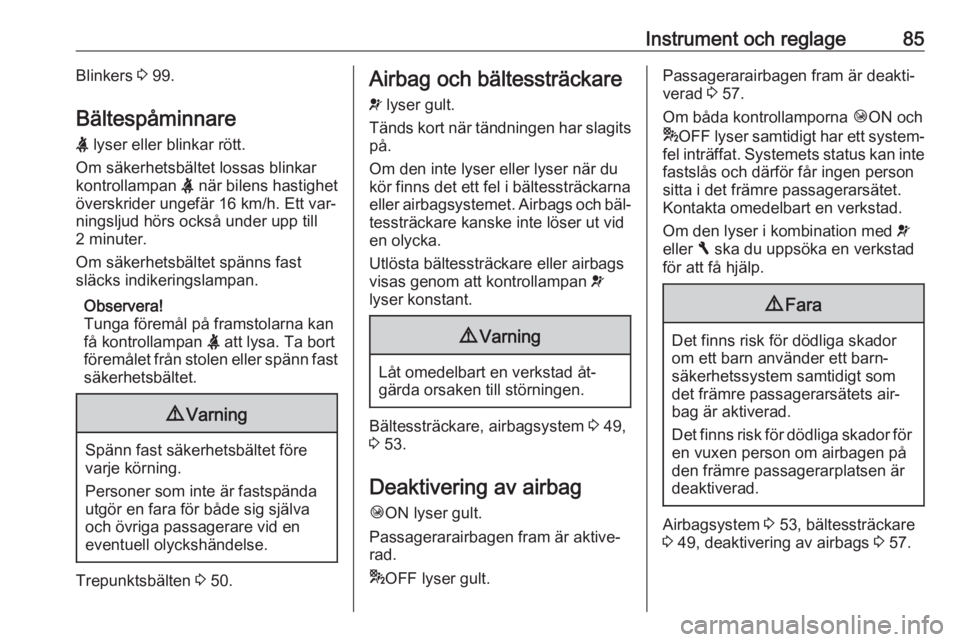

Instrument och reglage85Blinkers 3 99.
Bältespåminnare X lyser eller blinkar rött.
Om säkerhetsbältet lossas blinkar
kontrollampan X när bilens hastighet
överskrider ungefär 16 km/h. Ett var‐ ningsljud hörs också under upp till
2 minuter.
Om säkerhetsbältet spänns fast
släcks indikeringslampan.
Observera!
Tunga föremål på framstolarna kan
få kontrollampan X att lysa. Ta bort
föremålet från stolen eller spänn fast
säkerhetsbältet.9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Trepunktsbälten 3 50.
Airbag och bältessträckare
v lyser gult.
Tänds kort när tändningen har slagits på.
Om den inte lyser eller lyser när du
kör finns det ett fel i bältessträckarna
eller airbagsystemet. Airbags och bäl‐
tessträckare kanske inte löser ut vid
en olycka.
Utlösta bältessträckare eller airbags visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 49,
3 53.
Deaktivering av airbag
Ó ON lyser gult.
Passagerarairbagen fram är aktive‐
rad.
* OFF lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 57.
Om båda kontrollamporna ÓON och
* OFF lyser samtidigt har ett system‐
fel inträffat. Systemets status kan inte fastslås och därför får ingen person
sitta i det främre passagerarsätet.
Kontakta omedelbart en verkstad.
Om den lyser i kombination med v
eller F ska du uppsöka en verkstad
för att få hjälp.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Airbagsystem 3 53, bältessträckare
3 49, deaktivering av airbags 3 57.

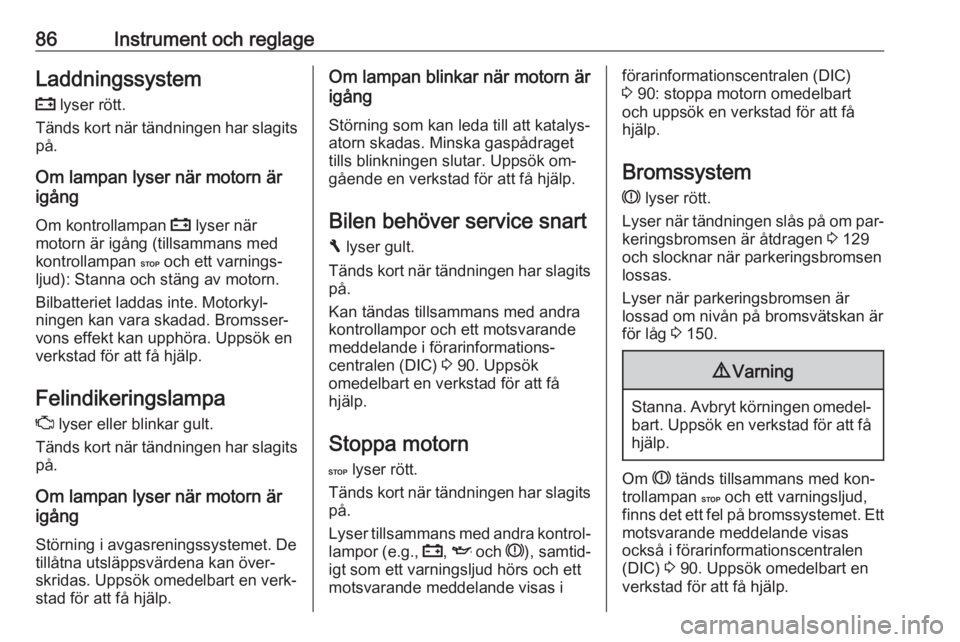

86Instrument och reglageLaddningssystemp lyser rött.
Tänds kort när tändningen har slagits på.
Om lampan lyser när motorn är
igång
Om kontrollampan p lyser när
motorn är igång (tillsammans med
kontrollampan C och ett varnings‐
ljud): Stanna och stäng av motorn.
Bilbatteriet laddas inte. Motorkyl‐
ningen kan vara skadad. Bromsser‐
vons effekt kan upphöra. Uppsök en
verkstad för att få hjälp.
Felindikeringslampa Z lyser eller blinkar gult.
Tänds kort när tändningen har slagits på.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök om‐
gående en verkstad för att få hjälp.
Bilen behöver service snart
F lyser gult.
Tänds kort när tändningen har slagits på.
Kan tändas tillsammans med andra
kontrollampor och ett motsvarande
meddelande i förarinformations‐
centralen (DIC) 3 90. Uppsök
omedelbart en verkstad för att få hjälp.
Stoppa motorn
C lyser rött.
Tänds kort när tändningen har slagits på.
Lyser tillsammans med andra kontrol‐ lampor (e.g., p, I och R), samtid‐
igt som ett varningsljud hörs och ett
motsvarande meddelande visas iförarinformationscentralen (DIC)
3 90: stoppa motorn omedelbart
och uppsök en verkstad för att få hjälp.
Bromssystem R lyser rött.
Lyser när tändningen slås på om par‐
keringsbromsen är åtdragen 3 129
och slocknar när parkeringsbromsen
lossas.
Lyser när parkeringsbromsen är
lossad om nivån på bromsvätskan är
för låg 3 150.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Om R tänds tillsammans med kon‐
trollampan C och ett varningsljud,
finns det ett fel på bromssystemet. Ett
motsvarande meddelande visas
också i förarinformationscentralen
(DIC) 3 90. Uppsök omedelbart en
verkstad för att få hjälp.

Instrument och reglage87Bromssystem 3 128.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser kortvarigt när tändningen har
slagits på. Systemet är driftklart när
u slocknar.
Om kontrollampan u inte slocknar
efter några sekunder eller om den
lyser under körning finns det ett fel i ABS-systemet. Kontrollampan F i in‐
strumentgruppen kan dessutom lysa
tillsammans med ett motsvarande
meddelande i förarinformations‐
centralen (DIC) 3 90. Bromssyste‐
met fortsätter att fungera men utan
ABS-reglering.
Om kontrollamporna u, F , R och
C tänds, finns det ett fel på broms‐
systemet. Ett motsvarande medde‐
lande visas på DIC. Kontakta en verk‐
stad för omgående assistans.
Låsningsfritt bromssystem (ABS)
3 129.Uppväxling
k eller j lyser.
När denna lyser rekommenderas
uppväxling för att spara bränsle.
Elektroniskt
stabilitetsprogram
R blinkar eller lyser gult.
Tänds kort när tändningen har slagits på.
Om lampan blinkar under körning
Systemet är aktivt inkopplat. Motor‐
effekten kan minskas och bilen kan
automatiskt bromsas in något.
Om lampan tänds under körningSystemet är inte tillgängligt. Ett mot‐
svarande meddelande visas också i
förarinformationscentralen (DIC)
3 90.
ESP® Plus
3 131, drivkraftsreglering
3 130.Elektroniskt
stabilitetsprogram av
Ø lyser grönt.
Om ESP® Plus
har inaktiverats med
Ø på instrumentpanelen, tänds kon‐
trollampan Ø och ett motsvarande
meddelande visas i förarinforma‐
tionscentralen (DIC) 3 90.
ESP® Plus
3 131, drivkraftsreglering
3 130.
Kylvätsketemperatur
W lyser blått eller rött.
Lyser rött kortvarigt när tändningen
slås på och blir sedan blå.
Lyser rött när motorn är igång Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån 3 148.
Om det finns tillräckligt med kylvätska kontaktar du en värkstad.

88Instrument och reglageKontrollampan måste bli blå innan dufortsätter att köra.
Förglödning
! lyser gult.
Förglödning är aktiverad. Aktiveras
endast när yttertemperaturen är låg.
AdBlue Y lyser gult.
AdBlue-nivån är låg. Fyll på AdBlue
så snart som möjligt, för att förhindra
att motorn inte startar.
Tänds tillsammans med kon‐
trollampan F för att indikera ett sy‐
stemfel eller en varning om att motorn
inte kan startas efter en viss kör‐
sträcka. Uppsök omedelbart en verk‐
stad för att få hjälp.
Ett motsvarande meddelande visas i
förarinformationscentralen (DIC)
3 90.
Återstående AdBlue i procent kan
kontrolleras genom att knappen
trycks i flera gånger i slutet av tor‐
karslaget. Färddator 3 92.
AdBlue 3 123.Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Tänds kort när tändningen har slagits på.
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.
Kontrollampan w lyser tillsammans
med C 3 86 och ett motsvarande
meddelande visas i förarinforma‐
tionscentralen när en punktering eller ett däck med väldigt lågt lufttryck upp‐
täcks.
Blinkar
Störning i systemet. Efter en fördröj‐
ning lyser kontrollampan kontinuer‐
ligt. Uppsök en verkstad för att få
hjälp.
Kontrollampan w lyser tillsammans
med A 3 86 och ett motsvarande
meddelande visas i förarinforma‐
tionscentralen när ett däck utan en
tryckgivare är monterat (t.ex. reserv‐
hjulet).Kontrollsystem för ringtryck (TPMS)
3 166.
Motoroljetryck I lyser rött.
Tänds kort när tändningen har slagits på.
Om lampan lyser när motorn är
igång
Om kontrollampan I lyser när
motorn är igång (tillsammans med
kontrollampan C och ett varnings‐
ljud): Stanna och stäng av motorn.Se upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Lägg i neutralläge (eller ställ växelväljaren i läge N).
