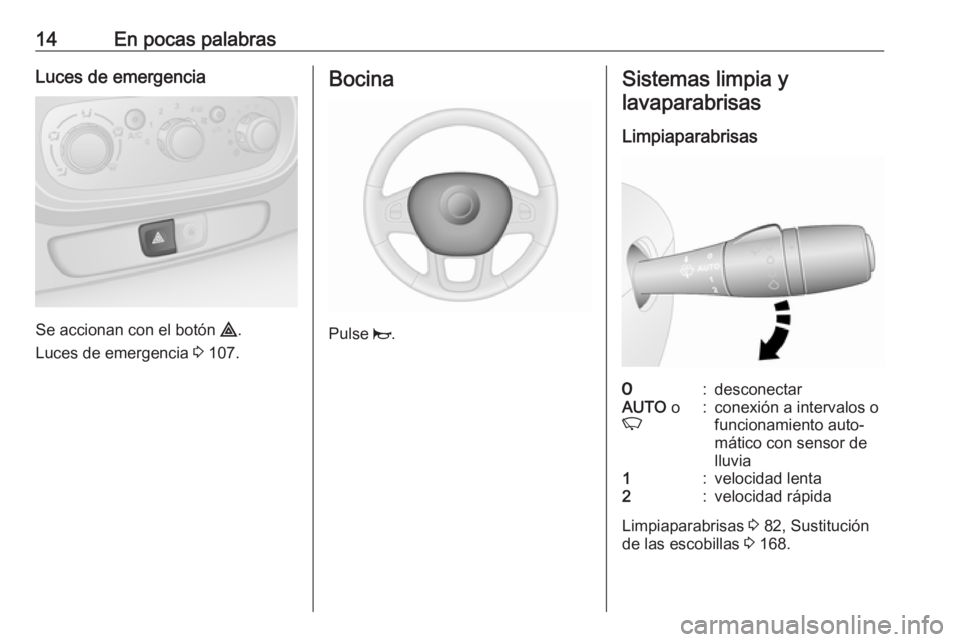

14En pocas palabrasLuces de emergencia
Se accionan con el botón ¨.
Luces de emergencia 3 107.
Bocina
Pulse j.
Sistemas limpia y
lavaparabrisas
Limpiaparabrisas7:desconectarAUTO o
K:conexión a intervalos o
funcionamiento auto‐
mático con sensor de
lluvia1:velocidad lenta2:velocidad rápida
Limpiaparabrisas 3 82, Sustitución
de las escobillas 3 168.

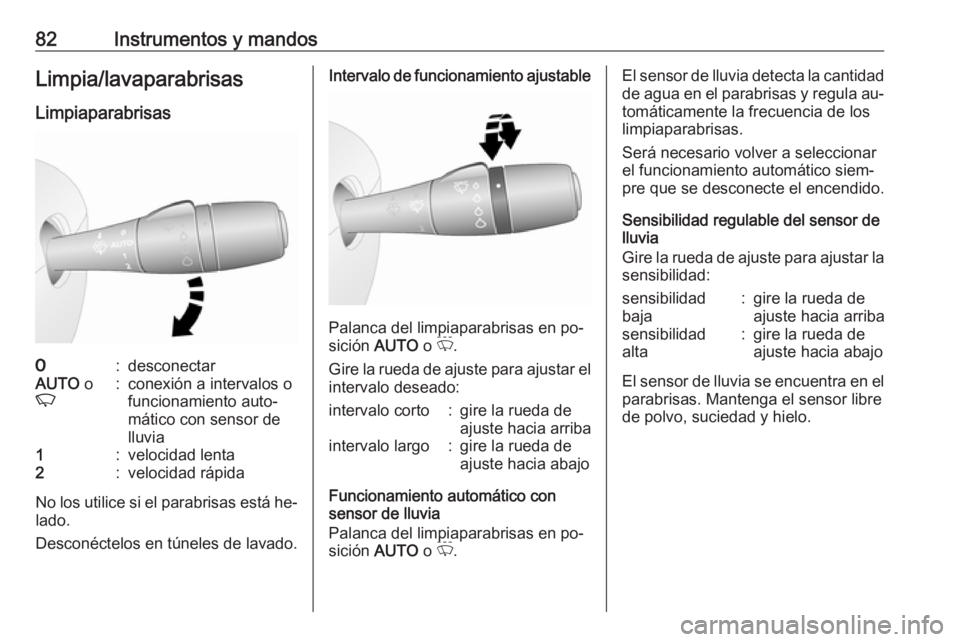

82Instrumentos y mandosLimpia/lavaparabrisas
Limpiaparabrisas7:desconectarAUTO o
K:conexión a intervalos o
funcionamiento auto‐
mático con sensor de
lluvia1:velocidad lenta2:velocidad rápida
No los utilice si el parabrisas está he‐
lado.
Desconéctelos en túneles de lavado.
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en po‐
sición AUTO o P.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
intervalo corto:gire la rueda de
ajuste hacia arribaintervalo largo:gire la rueda de
ajuste hacia abajo
Funcionamiento automático con
sensor de lluvia
Palanca del limpiaparabrisas en po‐
sición AUTO o P.
El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula au‐ tomáticamente la frecuencia de loslimpiaparabrisas.
Será necesario volver a seleccionar
el funcionamiento automático siem‐
pre que se desconecte el encendido.
Sensibilidad regulable del sensor de
lluvia
Gire la rueda de ajuste para ajustar la
sensibilidad:sensibilidad
baja:gire la rueda de
ajuste hacia arribasensibilidad
alta:gire la rueda de
ajuste hacia abajo
El sensor de lluvia se encuentra en el
parabrisas. Mantenga el sensor libre de polvo, suciedad y hielo.

96Instrumentos y mandosEl porcentaje restante de AdBlue
también puede comprobarse pul‐
sando repetidamente el botón del ex‐ tremo de la palanca del limpiapara‐
brisas. Ordenador de a bordo 3 101.
AdBlue 3 134.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende brevemente al conectar el encendido.
Se enciende Pérdida de presión de los neumáti‐cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
El testigo de control w se ilumina
junto con C 3 94 y aparece el men‐
saje correspondiente en el centro de
información del conductor (DIC)
cuando se detecta un neumático pin‐
chado o con una presión de inflado
muy inferior a la normal.Parpadea
Avería en el sistema. Después de un
retardo, el testigo de control perma‐
nece encendido. Recurra a un taller.
El testigo de control w se ilumina
junto con A 3 93 y aparece el men‐
saje correspondiente en el DIC
cuando se monta un neumático sin
sensor de presión (por ejemplo,
rueda de repuesto).
Sistema de control de presión de los
neumáticos (TPMS) 3 181.
Presión de aceite del motor I se enciende en rojo.
Se enciende brevemente al conectar
el encendido.
Si se enciende con el motor en
marcha
Si se enciende el testigo de controlI cuando el motor está en funciona‐
miento (junto con el testigo de control
C y un aviso acústico): deténgase y
apague el motor.Atención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto
(o la palanca selectora en N).
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.

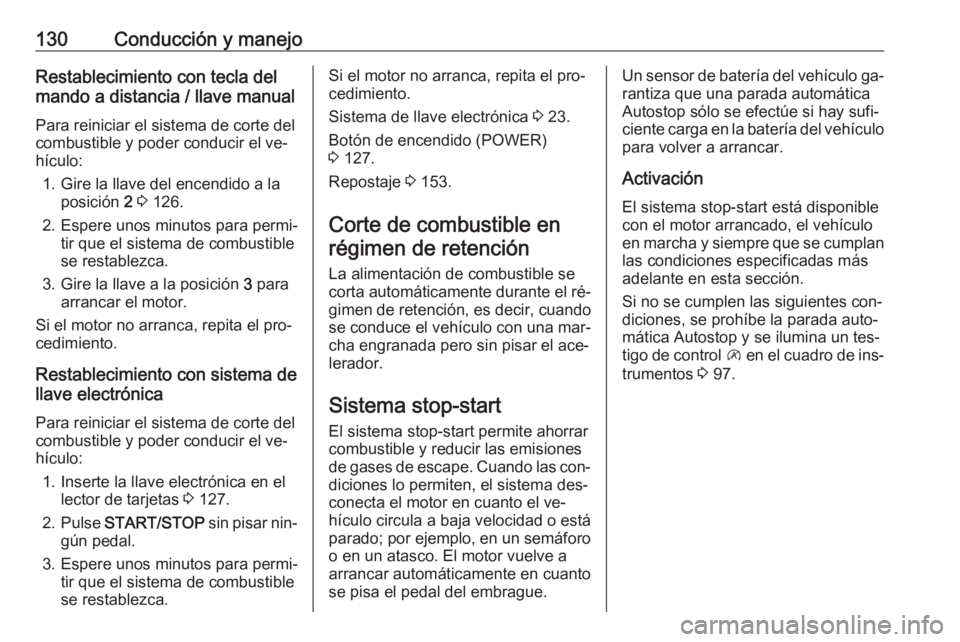

130Conducción y manejoRestablecimiento con tecla del
mando a distancia / llave manual
Para reiniciar el sistema de corte del
combustible y poder conducir el ve‐
hículo:
1. Gire la llave del encendido a la posición 2 3 126.
2. Espere unos minutos para permi‐ tir que el sistema de combustible
se restablezca.
3. Gire la llave a la posición 3 para
arrancar el motor.
Si el motor no arranca, repita el pro‐
cedimiento.
Restablecimiento con sistema de
llave electrónica
Para reiniciar el sistema de corte del
combustible y poder conducir el ve‐
hículo:
1. Inserte la llave electrónica en el lector de tarjetas 3 127.
2. Pulse START/STOP sin pisar nin‐
gún pedal.
3. Espere unos minutos para permi‐ tir que el sistema de combustible
se restablezca.Si el motor no arranca, repita el pro‐
cedimiento.
Sistema de llave electrónica 3 23.
Botón de encendido (POWER)
3 127.
Repostaje 3 153.
Corte de combustible en régimen de retención
La alimentación de combustible se
corta automáticamente durante el ré‐ gimen de retención, es decir, cuando
se conduce el vehículo con una mar‐
cha engranada pero sin pisar el ace‐
lerador.
Sistema stop-start
El sistema stop-start permite ahorrar
combustible y reducir las emisiones
de gases de escape. Cuando las con‐
diciones lo permiten, el sistema des‐
conecta el motor en cuanto el ve‐
hículo circula a baja velocidad o está
parado; por ejemplo, en un semáforo
o en un atasco. El motor vuelve a
arrancar automáticamente en cuanto
se pisa el pedal del embrague.Un sensor de batería del vehículo ga‐ rantiza que una parada automática
Autostop sólo se efectúe si hay sufi‐
ciente carga en la batería del vehículo para volver a arrancar.
Activación El sistema stop-start está disponible
con el motor arrancado, el vehículo
en marcha y siempre que se cumplan las condiciones especificadas más
adelante en esta sección.
Si no se cumplen las siguientes con‐ diciones, se prohíbe la parada auto‐
mática Autostop y se ilumina un tes‐
tigo de control \ en el cuadro de ins‐
trumentos 3 97.

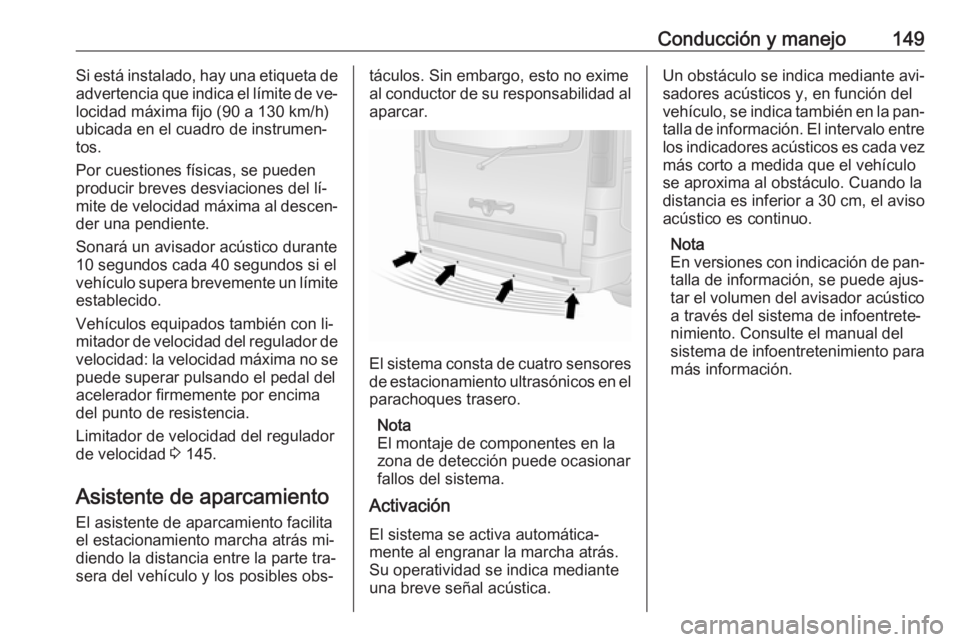

Conducción y manejo149Si está instalado, hay una etiqueta de
advertencia que indica el límite de ve‐ locidad máxima fijo (90 a 130 km/h)
ubicada en el cuadro de instrumen‐
tos.
Por cuestiones físicas, se pueden
producir breves desviaciones del lí‐
mite de velocidad máxima al descen‐
der una pendiente.
Sonará un avisador acústico durante
10 segundos cada 40 segundos si el
vehículo supera brevemente un límite establecido.
Vehículos equipados también con li‐
mitador de velocidad del regulador de velocidad: la velocidad máxima no se
puede superar pulsando el pedal del
acelerador firmemente por encima
del punto de resistencia.
Limitador de velocidad del regulador
de velocidad 3 145.
Asistente de aparcamiento
El asistente de aparcamiento facilita el estacionamiento marcha atrás mi‐diendo la distancia entre la parte tra‐sera del vehículo y los posibles obs‐táculos. Sin embargo, esto no exime
al conductor de su responsabilidad al aparcar.
El sistema consta de cuatro sensores
de estacionamiento ultrasónicos en el parachoques trasero.
Nota
El montaje de componentes en la
zona de detección puede ocasionar
fallos del sistema.
Activación
El sistema se activa automática‐
mente al engranar la marcha atrás.
Su operatividad se indica mediante
una breve señal acústica.
Un obstáculo se indica mediante avi‐
sadores acústicos y, en función del
vehículo, se indica también en la pan‐
talla de información. El intervalo entre
los indicadores acústicos es cada vez
más corto a medida que el vehículo
se aproxima al obstáculo. Cuando la
distancia es inferior a 30 cm, el aviso
acústico es continuo.
Nota
En versiones con indicación de pan‐ talla de información, se puede ajus‐
tar el volumen del avisador acústico
a través del sistema de infoentrete‐
nimiento. Consulte el manual del
sistema de infoentretenimiento para
más información.

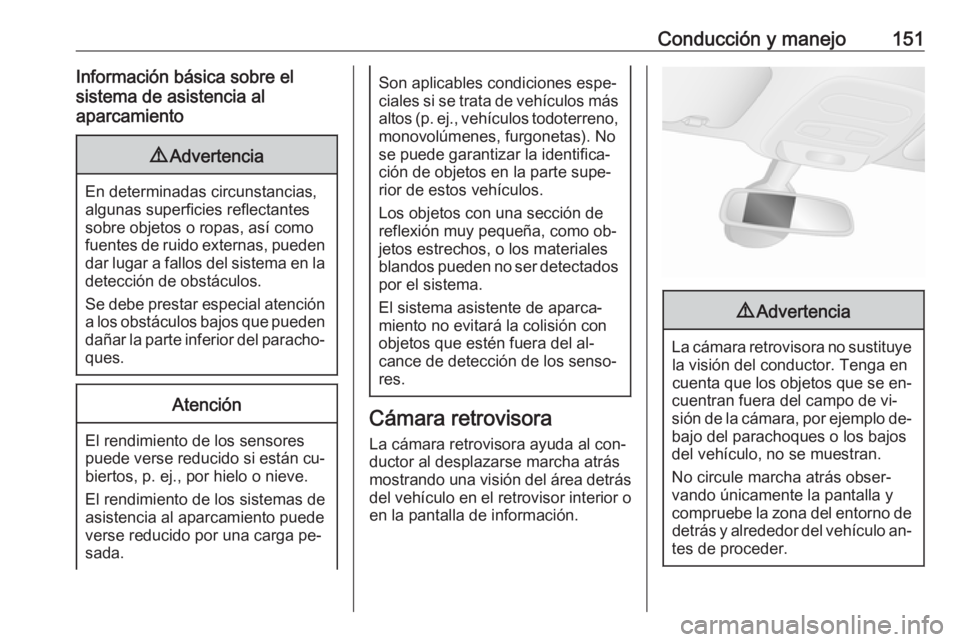

Conducción y manejo151Información básica sobre el
sistema de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento de los sensores
puede verse reducido si están cu‐ biertos, p. ej., por hielo o nieve.
El rendimiento de los sistemas de
asistencia al aparcamiento puede
verse reducido por una carga pe‐ sada.
Son aplicables condiciones espe‐
ciales si se trata de vehículos más altos (p. ej., vehículos todoterreno, monovolúmenes, furgonetas). No
se puede garantizar la identifica‐
ción de objetos en la parte supe‐
rior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
El sistema asistente de aparca‐ miento no evitará la colisión con
objetos que estén fuera del al‐
cance de detección de los senso‐
res.
Cámara retrovisora
La cámara retrovisora ayuda al con‐
ductor al desplazarse marcha atrás
mostrando una visión del área detrás
del vehículo en el retrovisor interior o
en la pantalla de información.
9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara, por ejemplo de‐ bajo del parachoques o los bajos
del vehículo, no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla y
compruebe la zona del entorno de detrás y alrededor del vehículo an‐
tes de proceder.

Cuidado del vehículo181Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐ mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión má‐
xima de neumáticos según lo indi‐
cado en el neumático. No exceda
nunca la presión máxima de los neumáticos según lo indicado en
el neumático.
Dependencia de la temperatura
La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los
neumáticos.
Los valores de presión de los neumá‐ ticos proporcionada en la etiqueta de
información de los neumáticos y el
cuadro de presiones de los neumáti‐
cos son válidos para neumáticos
fríos, es decir, a 20 °C. La presión au‐ menta casi 10 kPa (0,1 bar) para un
aumento de temperatura de 10 °C.
Esto debe tenerse en cuenta al veri‐
ficar neumáticos calientes.
Sistema de control de
presión de los neumáticos
El sistema de control de presión de
los neumáticos (TPMS) utiliza tecno‐
logía de radiofrecuencia y sensores
para comprobar los niveles de pre‐
sión de los neumáticos.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.

182Cuidado del vehículoLos sensores del TPMS supervisan lapresión de aire en los neumáticos y
transmiten las lecturas de presión a
un receptor situado en el vehículo.
Gráfica de presión de los neumáticos
3 216.
Baja presión de los neumáticos
La detección de baja presión de los
neumáticos se indica con la ilumina‐
ción del testigo de control w 3 96 y la
aparición del mensaje correspon‐
diente en el DIC.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 216.
Tras el inflado, puede que sea nece‐
sario conducir un poco para actuali‐
zar los valores de presión de los neu‐
máticos en el sistema. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja de los neumáticos. Compruebe la pre‐
sión de los cuatro neumáticos.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte únicamente ruedas con sen‐
sores de presión, de lo contrario, w
parpadeará durante varios segundos, después se ilumina de manera conti‐
nua junto con el testigo de control F
3 93 y aparecerá un mensaje corres‐
pondiente en el DIC.
Una rueda de repuesto o una rueda
de repuesto temporal no está equi‐
pada con sensores de presión. El
TPMS no está operativo para estas
ruedas. El TPMS sigue funcionando
para las otras tres ruedas.El testigo de control w y el mensaje
correspondiente aparecen en cada
ciclo de encendido hasta que se in‐
flan los neumáticos con la presión co‐
rrecta.
Centro de información del conductor
(DIC) 3 98.
Mensajes del vehículo 3 99.
Pinchazo
Un pinchazo o un neumático inflado muy por debajo de la presión reque‐
rida se indican con la iluminación del
testigo de control w junto con C
3 94 y la aparición del mensaje co‐
rrespondiente en el DIC. Detenga el
vehículo y apague el motor.
Presión de los neumáticos 3 216,
Juego de reparación de neumáticos
3 185, Rueda de repuesto 3 189,
Cambio de ruedas 3 188.

Cuidado del vehículo183Función de reaprendizaje
Después de haber reparado un pin‐
chazo y tras inflar las ruedas con la presión de los neumáticos correcta,
el TPMS debe volver a calcular.
Presión de los neumáticos 3 216,
Juego de reparación de neumáticos
3 185.
Durante la conducción, seleccione el
menú de presión de los neumáticos
en el DIC pulsando el botón del ex‐
tremo de la palanca del limpiapara‐
brisas. Mantenga pulsado unos
5 segundos para inicializar el nuevo
cálculo. Se muestra un mensaje co‐
rrespondiente en el DIC.
Puede ser necesario que transcurran
varios minutos de conducción a una
velocidad superior a 40 km/h para
completar el proceso de programa‐
ción. Durante este tiempo, el sistema
solo puede proporcionar información
limitada.
Si surgen problemas durante el pro‐ ceso de reprogramación, el testigo de
control w permanecerá encendido y
aparecerá un mensaje de adverten‐
cia en el DIC.
Centro de información del conductor
(DIC) 3 98.
Mensajes del vehículo 3 99.
Información general El uso de cadenas para nieve o jue‐
gos de reparación de neumáticos dis‐
ponibles en comercios puede menos‐ cabar el funcionamiento del sistema.Se recomienda el uso de juegos de
reparación de neumáticos homologa‐
dos por el fabricante.
Juego de reparación de neumáticos
3 185, Cadenas para nieve 3 184.Los sistemas de radio externos con
gran potencia pueden perturbar el
funcionamiento del sistema de con‐
trol de la presión de los neumáticos.
Cada vez que se sustituyan neumáti‐ cos hay que desmontar y revisar en
un taller los sensores del TPMS.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐ máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de 2 mm.
