OPEL VIVARO B 2018 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2018, Model line: VIVARO B, Model: OPEL VIVARO B 2018Pages: 249, PDF Dimensioni: 5.55 MB
Page 61 of 249

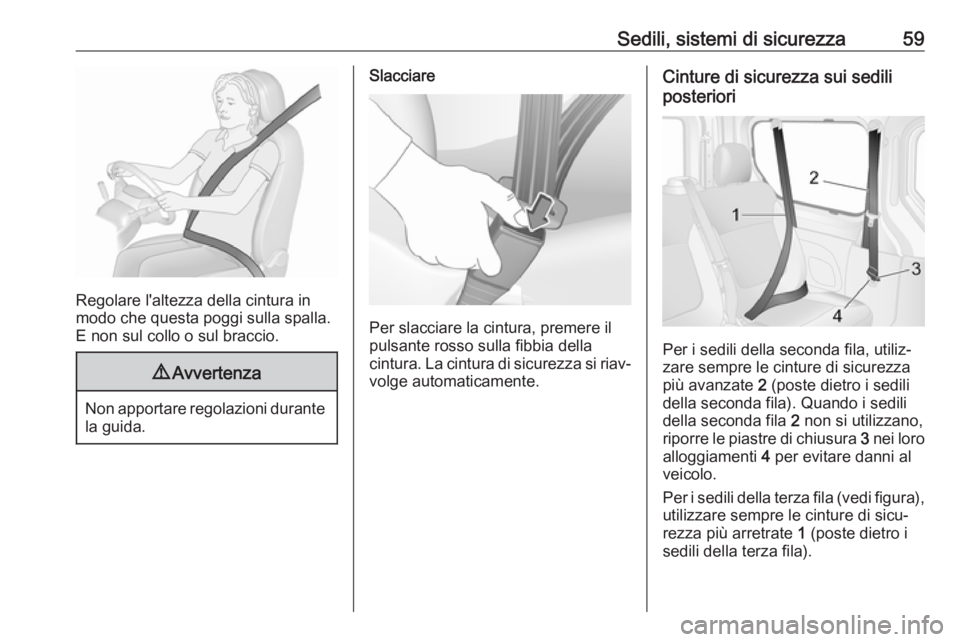

Sedili, sistemi di sicurezza59
Regolare l'altezza della cintura in
modo che questa poggi sulla spalla.
E non sul collo o sul braccio.
9 Avvertenza
Non apportare regolazioni durante
la guida.
Slacciare
Per slacciare la cintura, premere il
pulsante rosso sulla fibbia della
cintura. La cintura di sicurezza si riav‐ volge automaticamente.
Cinture di sicurezza sui sedili
posteriori
Per i sedili della seconda fila, utiliz‐
zare sempre le cinture di sicurezza
più avanzate 2 (poste dietro i sedili
della seconda fila). Quando i sedili
della seconda fila 2 non si utilizzano,
riporre le piastre di chiusura 3 nei loro
alloggiamenti 4 per evitare danni al
veicolo.
Per i sedili della terza fila (vedi figura),
utilizzare sempre le cinture di sicu‐
rezza più arretrate 1 (poste dietro i
sedili della terza fila).
Page 62 of 249
60Sedili, sistemi di sicurezza
Prima di allacciare la cintura di sicu‐
rezza del sedile esterno posteriore,
assicurarsi che la linguetta inferiore
5 sia completamente allacciata alla
relativa fibbia 6.
Quindi far scorrere la cintura sopra
l'area addominale e la spalla (senza
attorcigliarla) e inserire la linguetta
superiore nella relativa fibbia.
Consultare la sezione "Cinture di
sicurezza sui sedili anteriori" per
informazioni su come allacciarle e
slacciarle.
9 Avvertenza
Se la linguetta superiore e quella
inferiore non sono allacciate
correttamente, la cintura di sicu‐
rezza non sarà efficace in caso di
incidente.
Quando si slaccia una cintura di
sicurezza, slacciare sempre la
linguetta superiore dalla rispettiva
fibbia prima di quella inferiore.
Rimuovere le linguette dalle
rispettive fibbie prima di rimuovere
i sedili dal veicolo o per facilitare
l'accesso ai sedili posteriori.
Per il sedile posteriore centrale,
estrarre la cintura dal riavvolgitore, farla passare sul corpo senza farla
attorcigliare e inserire la linguetta
nella fibbia 7.9 Avvertenza
Assicurarsi che i sedili posteriori e
i relativi schienali siano completa‐ mente bloccati prima di sedersi.
Sedili posteriori 3 52.
Per evitare danni al veicolo, riporre
sempre le piastre di chiusura delle
cinture di sicurezza nei loro alloggia‐
menti, se presenti.
Page 63 of 249

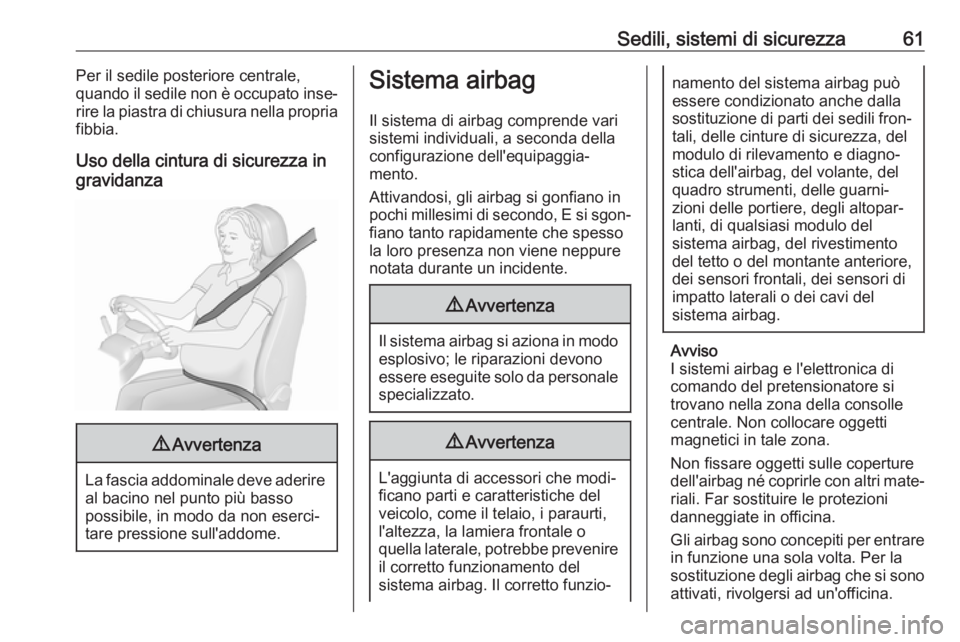

Sedili, sistemi di sicurezza61Per il sedile posteriore centrale,
quando il sedile non è occupato inse‐
rire la piastra di chiusura nella propria fibbia.
Uso della cintura di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso
possibile, in modo da non eserci‐
tare pressione sull'addome.
Sistema airbag
Il sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo, E si sgon‐ fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Il sistema airbag si aziona in modo
esplosivo; le riparazioni devono
essere eseguite solo da personale specializzato.
9 Avvertenza
L'aggiunta di accessori che modi‐
ficano parti e caratteristiche del
veicolo, come il telaio, i paraurti,
l'altezza, la lamiera frontale o
quella laterale, potrebbe prevenire il corretto funzionamento del
sistema airbag. Il corretto funzio‐
namento del sistema airbag può
essere condizionato anche dalla
sostituzione di parti dei sedili fron‐ tali, delle cinture di sicurezza, del
modulo di rilevamento e diagno‐
stica dell'airbag, del volante, del
quadro strumenti, delle guarni‐
zioni delle portiere, degli altopar‐
lanti, di qualsiasi modulo del
sistema airbag, del rivestimento
del tetto o del montante anteriore,
dei sensori frontali, dei sensori di
impatto laterali o dei cavi del
sistema airbag.
Avviso
I sistemi airbag e l'elettronica di
comando del pretensionatore si
trovano nella zona della consolle
centrale. Non collocare oggetti
magnetici in tale zona.
Non fissare oggetti sulle coperture
dell'airbag né coprirle con altri mate‐
riali. Far sostituire le protezioni
danneggiate in officina.
Gli airbag sono concepiti per entrare
in funzione una sola volta. Per la
sostituzione degli airbag che si sono attivati, rivolgersi ad un'officina.
Page 64 of 249

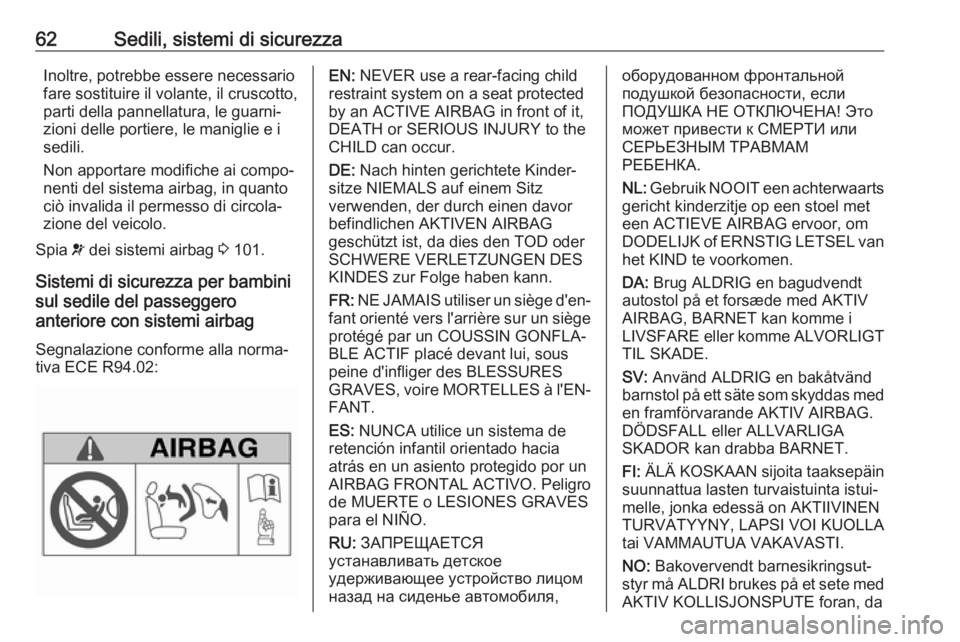

62Sedili, sistemi di sicurezzaInoltre, potrebbe essere necessario
fare sostituire il volante, il cruscotto,
parti della pannellatura, le guarni‐
zioni delle portiere, le maniglie e i
sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto
ciò invalida il permesso di circola‐
zione del veicolo.
Spia v dei sistemi airbag 3 101.
Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
Segnalazione conforme alla norma‐
tiva ECE R94.02:EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
Page 65 of 249

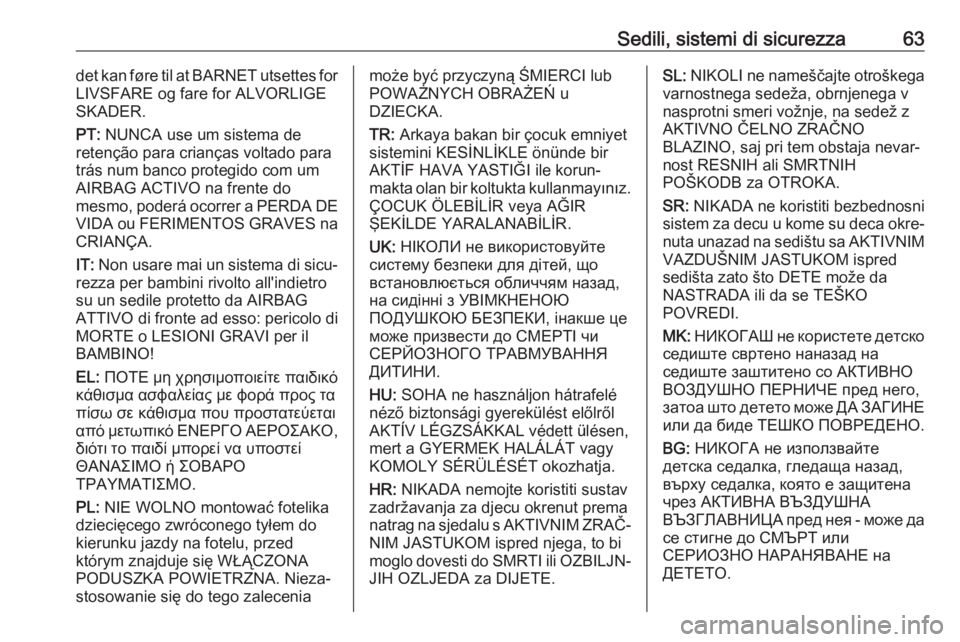

Sedili, sistemi di sicurezza63det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Nieza‐
stosowanie się do tego zaleceniamoże być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад, на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
Page 66 of 249

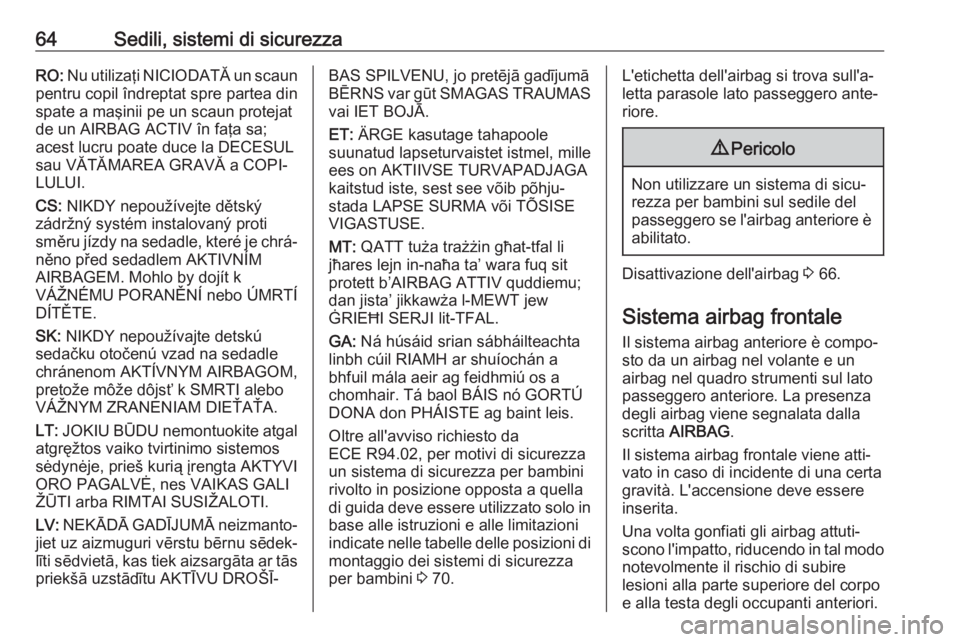

64Sedili, sistemi di sicurezzaRO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪ‐BAS SPILVENU, jo pretējā gadījumāBĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐
stada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza un sistema di sicurezza per bambini
rivolto in posizione opposta a quella
di guida deve essere utilizzato solo in base alle istruzioni e alle limitazioni
indicate nelle tabelle delle posizioni di montaggio dei sistemi di sicurezza
per bambini 3 70.L'etichetta dell'airbag si trova sull'a‐
letta parasole lato passeggero ante‐
riore.9 Pericolo
Non utilizzare un sistema di sicu‐
rezza per bambini sul sedile del
passeggero se l'airbag anteriore è abilitato.
Disattivazione dell'airbag 3 66.
Sistema airbag frontale
Il sistema airbag anteriore è compo‐
sto da un airbag nel volante e un
airbag nel quadro strumenti sul lato
passeggero anteriore. La presenza degli airbag viene segnalata dalla
scritta AIRBAG .
Il sistema airbag frontale viene atti‐
vato in caso di incidente di una certa
gravità. L'accensione deve essere
inserita.
Una volta gonfiati gli airbag attuti‐
scono l'impatto, riducendo in tal modo notevolmente il rischio di subire
lesioni alla parte superiore del corpo
e alla testa degli occupanti anteriori.
Page 67 of 249

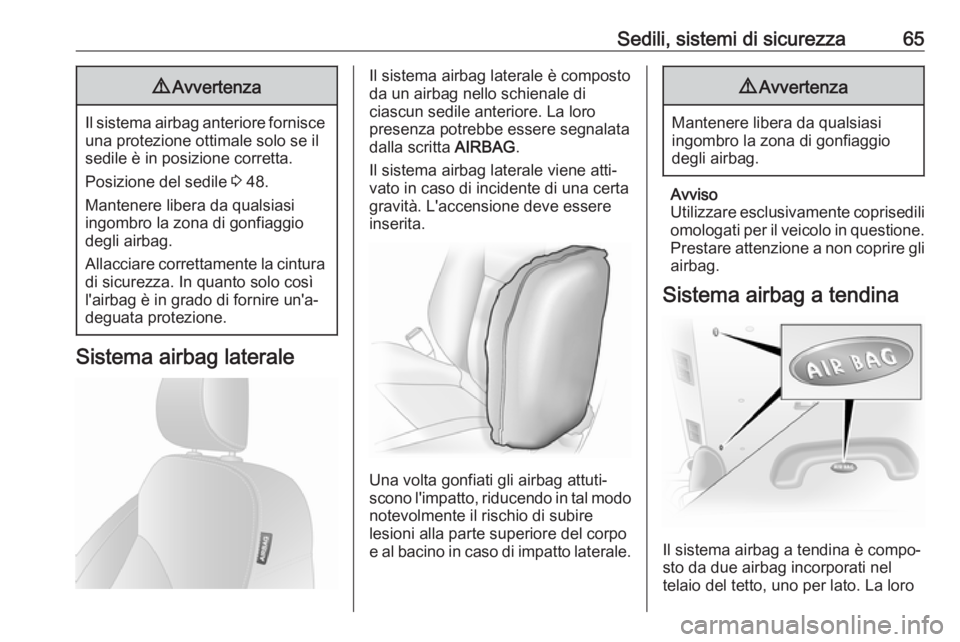

Sedili, sistemi di sicurezza659Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 48.
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Allacciare correttamente la cintura di sicurezza. In quanto solo così
l'airbag è in grado di fornire un'a‐
deguata protezione.
Sistema airbag laterale
Il sistema airbag laterale è composto
da un airbag nello schienale di
ciascun sedile anteriore. La loro
presenza potrebbe essere segnalata
dalla scritta AIRBAG.
Il sistema airbag laterale viene atti‐ vato in caso di incidente di una certa
gravità. L'accensione deve essere
inserita.
Una volta gonfiati gli airbag attuti‐
scono l'impatto, riducendo in tal modo notevolmente il rischio di subire
lesioni alla parte superiore del corpo
e al bacino in caso di impatto laterale.
9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Sistema airbag a tendina
Il sistema airbag a tendina è compo‐
sto da due airbag incorporati nel
telaio del tetto, uno per lato. La loro
Page 68 of 249

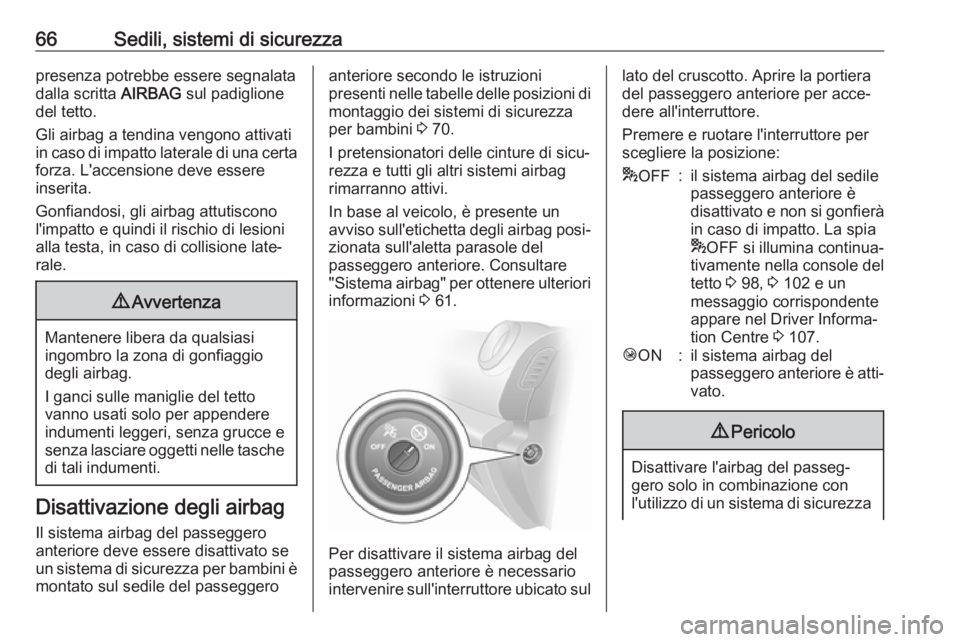

66Sedili, sistemi di sicurezzapresenza potrebbe essere segnalata
dalla scritta AIRBAG sul padiglione
del tetto.
Gli airbag a tendina vengono attivati
in caso di impatto laterale di una certa forza. L'accensione deve essereinserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla testa, in caso di collisione late‐
rale.9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
I ganci sulle maniglie del tetto
vanno usati solo per appendere
indumenti leggeri, senza grucce e senza lasciare oggetti nelle tasche
di tali indumenti.
Disattivazione degli airbag
Il sistema airbag del passeggero
anteriore deve essere disattivato se
un sistema di sicurezza per bambini è
montato sul sedile del passeggero
anteriore secondo le istruzioni
presenti nelle tabelle delle posizioni di
montaggio dei sistemi di sicurezza
per bambini 3 70.
I pretensionatori delle cinture di sicu‐ rezza e tutti gli altri sistemi airbag
rimarranno attivi.
In base al veicolo, è presente un
avviso sull'etichetta degli airbag posi‐ zionata sull'aletta parasole del
passeggero anteriore. Consultare
"Sistema airbag" per ottenere ulteriori
informazioni 3 61.
Per disattivare il sistema airbag del
passeggero anteriore è necessario
intervenire sull'interruttore ubicato sul
lato del cruscotto. Aprire la portiera
del passeggero anteriore per acce‐ dere all'interruttore.
Premere e ruotare l'interruttore per
scegliere la posizione:* OFF:il sistema airbag del sedile
passeggero anteriore è
disattivato e non si gonfierà in caso di impatto. La spia
* OFF si illumina continua‐
tivamente nella console del
tetto 3 98, 3 102 e un
messaggio corrispondente
appare nel Driver Informa‐
tion Centre 3 107.Ó ON:il sistema airbag del
passeggero anteriore è atti‐ vato.9 Pericolo
Disattivare l'airbag del passeg‐
gero solo in combinazione con
l'utilizzo di un sistema di sicurezza
Page 69 of 249
Sedili, sistemi di sicurezza67per bambini soggetto alle istru‐
zioni e alle limitazioni della tabella
3 70.
Altrimenti si rischiano lesioni
mortali se una persona occupa il
sedile del passeggero anteriore
con airbag disattivato.
Se la spia ÓON si illumina dopo l'ac‐
censione del quadro e la spia *OFF
non è illuminata, il sistema airbag del
passeggero anteriore si gonfierà in
caso d'impatto.
Se entrambe le spie ÓON e *OFF
sono accese contemporaneamente,
è presente un guasto di sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐ gero anteriore. Rivolgersi immediata‐ mente ad un'officina.
Se le spie F 3 103 e v 3 101 sono
accese contemporaneamente, signi‐
fica che il sistema è difettoso. La posi‐
zione dell'interruttore potrebbe
essere stata modificata inavvertita‐
mente con il quadro acceso.
Spegnere il quadro e riaccenderlo,
quindi portare l'interruttore nella posi‐
zione corretta. Se F e v restano
ancora accesi, chiedere assistenza
ad un'officina.
Modificare lo stato solo dopo aver
arrestato il veicolo e disinserito l'ac‐
censione. Lo stato permane fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 102.Sistemi di sicurezza per
bambini9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi
sistemi di sicurezza per bambini
rivolti in avanti come indicato nella tabella 3 70.
Disattivazione dell'airbag 3 66.
Etichetta airbag 3 61.
Consigliamo un sicurezza per
bambini predisposto appositamente per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle
seguenti istruzioni d'uso e installa‐
zione e alle istruzioni del costruttore
del sistema di sicurezza per bambini.
Page 70 of 249

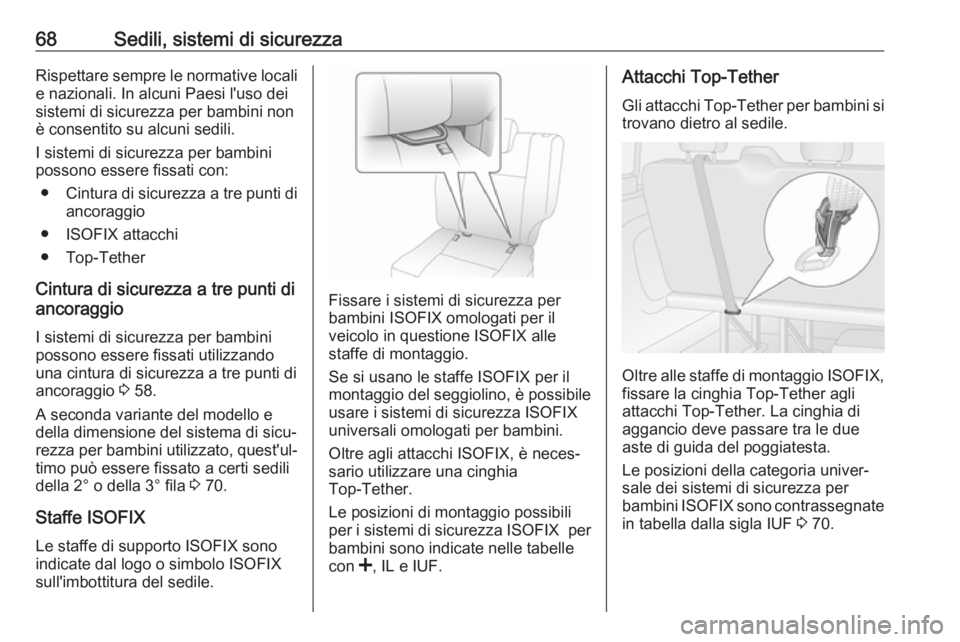

68Sedili, sistemi di sicurezzaRispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non è consentito su alcuni sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di ancoraggio 3 58.
A seconda variante del modello e
della dimensione del sistema di sicu‐
rezza per bambini utilizzato, quest'ul‐ timo può essere fissato a certi sedili
della 2° o della 3° fila 3 70.
Staffe ISOFIX
Le staffe di supporto ISOFIX sono indicate dal logo o simbolo ISOFIX
sull'imbottitura del sedile.
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe di montaggio.
Se si usano le staffe ISOFIX per il
montaggio del seggiolino, è possibile
usare i sistemi di sicurezza ISOFIX
universali omologati per bambini.
Oltre agli attacchi ISOFIX, è neces‐ sario utilizzare una cinghia
Top-Tether.
Le posizioni di montaggio possibili
per i sistemi di sicurezza ISOFIX per
bambini sono indicate nelle tabelle
con <, IL e IUF.
Attacchi Top-Tether
Gli attacchi Top-Tether per bambini si
trovano dietro al sedile.
Oltre alle staffe di montaggio ISOFIX,
fissare la cinghia Top-Tether agli
attacchi Top-Tether. La cinghia di
aggancio deve passare tra le due
aste di guida del poggiatesta.
Le posizioni della categoria univer‐
sale dei sistemi di sicurezza per
bambini ISOFIX sono contrassegnate
in tabella dalla sigla IUF 3 70.
