Conduite et utilisation219Charge verticale à l'attelageLa charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible est spécifiée sur la
plaquette signalétique du dispositif
d'attelage et dans les papiers du véhicule.
Toujours essayer d'être proche de la
charge maximale d'accouplement
vertical, en particulier dans le cas de
lourdes remorques. La charge verti‐
cale à l'attelage ne doit jamais
descendre sous 25 kg.Charge sur l'essieu arrière
Quand la remorque est accrochée etque le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette d'iden‐
tification ou papiers du véhicule) peut
être dépassée de 60 kg, le poids total autorisé en charge ne doit pas être
dépassé. Si la charge admissible sur
l'essieu arrière est dépassée, la
vitesse maximale est de 100 km/h.
Dispositif d'attelage
Selon la version, le véhicule peut être
équipé d'une barre d'attelage amovi‐
ble ou fixe.
Type AAvertissement
Quand le véhicule ne tracte pas deremorque, démonter la barre d'at‐
telage.
Montage de la barre d'attelage
1. Faire pivoter la douille de conne‐ xion vers le bas. Retirer le capu‐
chon.

220Conduite et utilisation2. Insérer la barre d'attelage dansl'ouverture et pousser fermement
jusqu'à la butée.
3. Insérer le verrou d'obturation dans l'ouverture et le verrouiller
avec la clé correspondante.
4. Placer le capuchon.
5. Fixer la remorque.
6. Connecter la prise de remorque à
la douille.
7. Fixer le câble d'arrêt de rupture à l'œillet sur le support.
9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage
1. Débrancher la prise de remorque.
2. Desserrer le câble d'arrêt de rupture.
3. Détacher la remorque.
4. Retirer le capuchon.

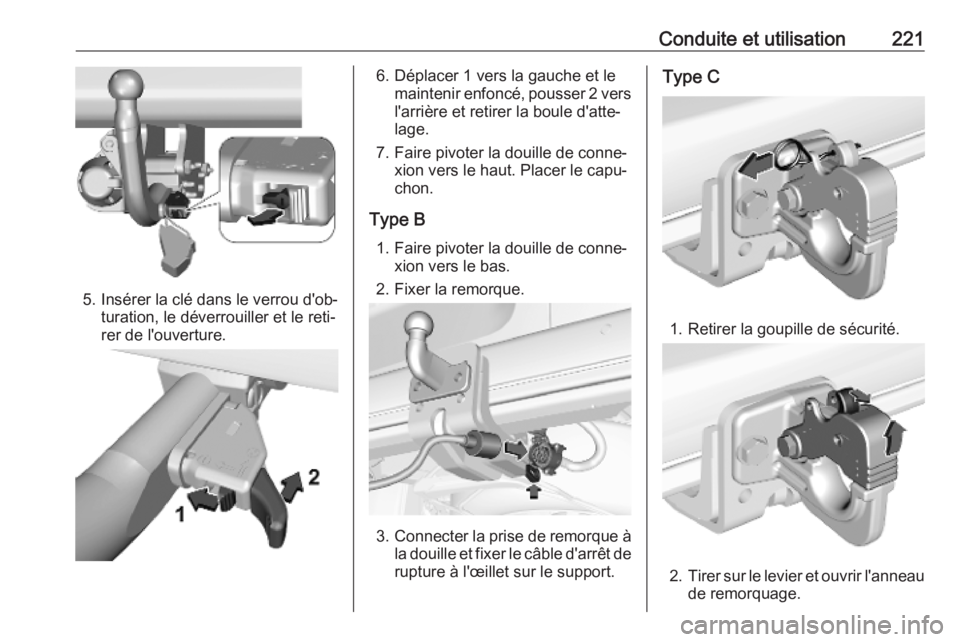

Conduite et utilisation221
5.Insérer la clé dans le verrou d'ob‐
turation, le déverrouiller et le reti‐ rer de l'ouverture.
6. Déplacer 1 vers la gauche et le maintenir enfoncé, pousser 2 vers
l'arrière et retirer la boule d'atte‐
lage.
7. Faire pivoter la douille de conne‐ xion vers le haut. Placer le capu‐
chon.
Type B 1. Faire pivoter la douille de conne‐ xion vers le bas.
2. Fixer la remorque.
3. Connecter la prise de remorque à
la douille et fixer le câble d'arrêt de
rupture à l'œillet sur le support.
Type C
1. Retirer la goupille de sécurité.
2. Tirer sur le levier et ouvrir l'anneau
de remorquage.

222Conduite et utilisation3. Faire pivoter la douille de conne‐xion vers le bas.
4. Fixer la remorque, fermer l'an‐ neau de remorquage et fixer la
goupille.
5. Connecter la prise de remorque à
la douille et fixer le câble d'arrêt de
rupture à l'œillet sur le support.
Type D 1. Faire pivoter la douille de conne‐ xion vers le bas.
2. Fixer la remorque.
3. Connecter la prise de remorque à
la douille et fixer le câble d'arrêt de
rupture à l'œillet sur le support.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 179.

Soins du véhicule223Soins du véhiculeInformations générales..............224
Accessoires et modifications du véhicule .................................. 224
Stockage du véhicule ..............224
Reprise des véhicules hors d'usage ................................... 225
Contrôles du véhicule ................225
Exécution du travail .................225
Capot ....................................... 226
Huile moteur ............................ 226
Liquide de refroidissement du moteur .................................... 227
Liquide de lave-glace ..............228
Freins ...................................... 229
Liquide de frein ........................229
Batterie du véhicule .................229
Purge du système d'alimentation en gazole
(diesel) .................................... 231
Remplacement des balais d'essuie-glace ........................ 232
Remplacement des ampoules ...233
Phares halogènes ...................233
Phares au xénon .....................236
Phares antibrouillard ...............237Clignotants avant .....................238
Feux arrière ............................. 239
Feux de direction latéraux .......242
Troisième feu stop ...................242
Éclairage de plaque d'immatriculation ....................243
Éclairage intérieur ...................244
Circuit électrique ........................244
Fusibles ................................... 244
Boîte à fusibles du compartiment moteur .............245
Boîte à fusibles du tableau de
bord ........................................ 246
Outillage du véhicule .................248
Outillage .................................. 248
Jantes et pneus ......................... 251
Pneus d'hiver ........................... 251
Désignations des pneus ..........251
Pression des pneus .................251
Système de détection de dégonflage des pneus ............252
Profondeur de sculptures ........254
Changement de taille de pneus et de jantes ............................. 254
Enjoliveurs ............................... 254
Chaînes à neige ......................255
Kit de réparation des pneus ....255
Changement d'une roue ..........259
Roue de secours .....................261Démarrage par câbles auxiliai‐
res .............................................. 265
Remorquage .............................. 267
Remorquage du véhicule ........267
Remorquage d'un autre véhicule .................................. 268
Soins extérieurs et intérieurs .....269
Entretien extérieur ...................269
Entretien intérieur ....................272
Tapis de sol ............................. 273

224Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui
peut rendre le véhicule non conformeà l'homologation et remettre en ques‐ tion la validité de l'enregistrement du
véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Caches de protection par temps
froid
Afin d'éviter l'accumulation de neige sur le ventilateur de refroidissement
du radiateur, il est recommandé d'ins‐ taller des caches de protection
amovibles.
Les couvercles de protection doivent
être posés dans un atelier.
Avertissement
Les caches de protection doivent
être enlevés dans l'une des situ‐
ations suivantes :
● La température ambiante dépasse 10 °C.
● Lorsque le véhicule est remor‐ qué.
● Le véhicule est conduit à des vitesses supérieures à
120 km/h.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant
plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.

Soins du véhicule225● Vérifier la protection antigel etanticorrosion du liquide de refroi‐dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Noter que l'ensemble
des systèmes ne fonctionne plus
(l'alarme antivol, par exemple).Remise en service
Quand le véhicule est remis en circu‐ lation :
● Rebrancher la borne négative de
la batterie. Initialiser les lève-
vitres électriques 3 43.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser les plaques d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

226Soins du véhicule9Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Ouvrir la porte du conducteur.
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Pousser le verrou de sécurité vers le
haut et ouvrir le capot moteur.
Attacher la béquille du capot.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot et le laisser tomber
dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
S'assurer que l'huile utilisée répond à la spécification requise.
Fluides et lubrifiants recommandés
3 278.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.

Soins du véhicule227Contrôle à effectuer uniquement lors‐
que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 minutes.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Retirer la jauge, l'essuyer, la réintro‐
duire entièrement, la retirer et regar‐
der le niveau d'huile moteur.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que
celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré. Si l'huile
dépasse le niveau maximum, ne
pas faire démarrer le véhicule et
s'adresser à un atelier.
Capacités de remplissage 3 286.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement rempli à
l'usine offre une protection contre le
gel allant jusqu'à environ -37°C.

228Soins du véhiculeAvertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 278.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère MIN. Faire l'appoint si le
niveau est bas.9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et
d'eau de ville propre. Si du concentré
de liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte de liquide de refroidissement par un
atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée à une quantité adéquate de
liquide de lave-glace approuvé conte‐
nant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 278.
