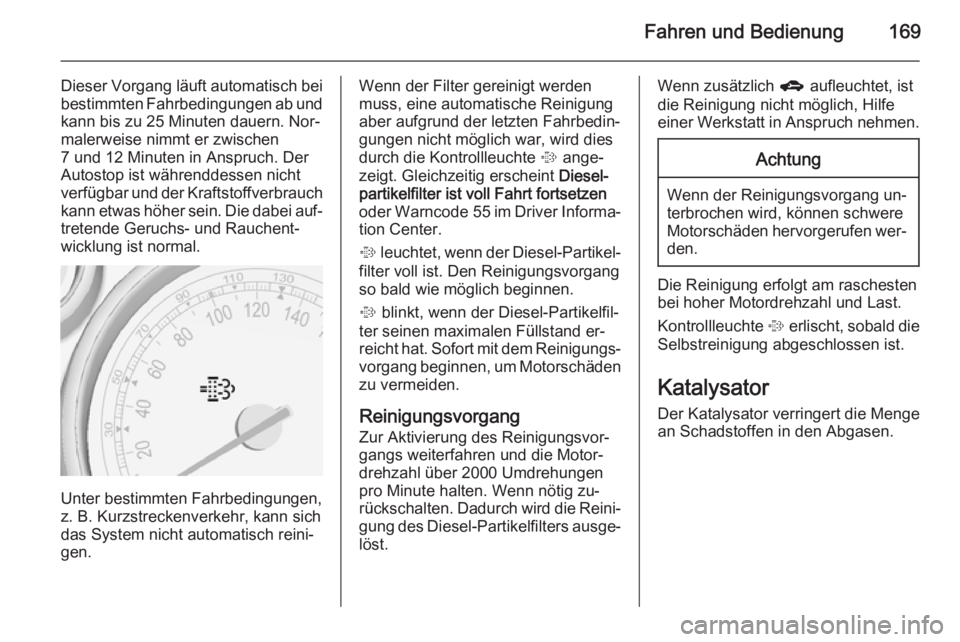

Fahren und Bedienung169
Dieser Vorgang läuft automatisch bei
bestimmten Fahrbedingungen ab und kann bis zu 25 Minuten dauern. Nor‐
malerweise nimmt er zwischen
7 und 12 Minuten in Anspruch. Der
Autostop ist währenddessen nicht
verfügbar und der Kraftstoffverbrauch
kann etwas höher sein. Die dabei auf‐
tretende Geruchs- und Rauchent‐
wicklung ist normal.
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch die Kontrollleuchte % ange‐
zeigt. Gleichzeitig erscheint Diesel‐
partikelfilter ist voll Fahrt fortsetzen
oder Warncode 55 im Driver Informa‐
tion Center.
% leuchtet, wenn der Diesel-Partikel‐
filter voll ist. Den Reinigungsvorgang
so bald wie möglich beginnen.
% blinkt, wenn der Diesel-Partikelfil‐
ter seinen maximalen Füllstand er‐
reicht hat. Sofort mit dem Reinigungs‐ vorgang beginnen, um Motorschäden
zu vermeiden.
Reinigungsvorgang
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 Umdrehungenpro Minute halten. Wenn nötig zu‐
rückschalten. Dadurch wird die Reini‐ gung des Diesel-Partikelfilters ausge‐ löst.Wenn zusätzlich g aufleuchtet, ist
die Reinigung nicht möglich, Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Wenn der Reinigungsvorgang un‐
terbrochen wird, können schwere
Motorschäden hervorgerufen wer‐ den.
Die Reinigung erfolgt am raschesten
bei hoher Motordrehzahl und Last.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Page 172 of 309

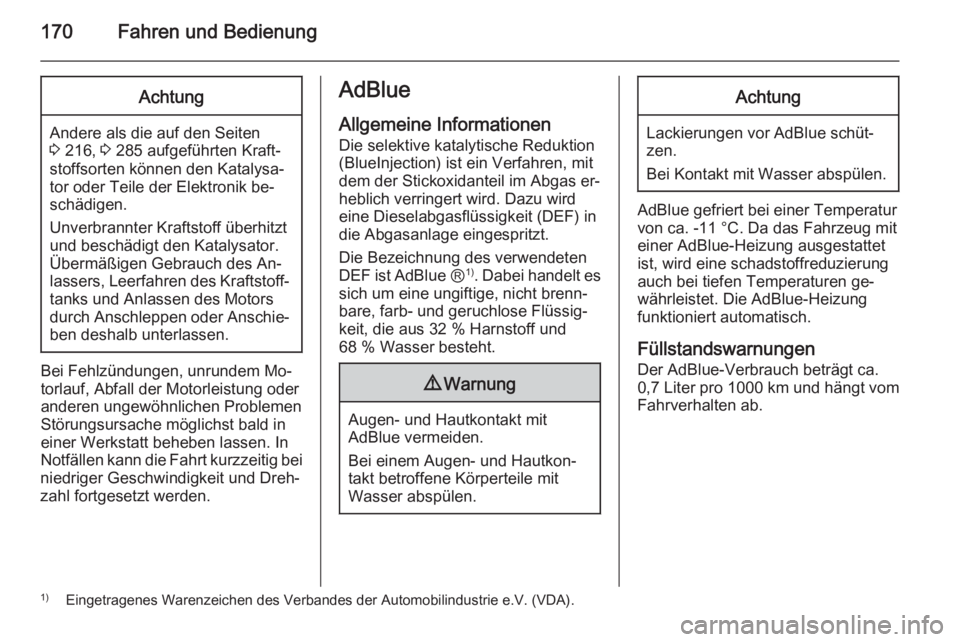

170Fahren und BedienungAchtung
Andere als die auf den Seiten
3 216, 3 285 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.
AdBlue
Allgemeine Informationen Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas er‐
heblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in die Abgasanlage eingespritzt.
Die Bezeichnung des verwendeten
DEF ist AdBlue Ⓡ1)
. Dabei handelt es
sich um eine ungiftige, nicht brenn‐
bare, farb- und geruchlose Flüssig‐
keit, die aus 32 % Harnstoff und
68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine schadstoffreduzierung auch bei tiefen Temperaturen ge‐
währleistet. Die AdBlue-Heizung
funktioniert automatisch.
Füllstandswarnungen
Der AdBlue-Verbrauch beträgt ca.
0,7 Liter pro 1000 km und hängt vom
Fahrverhalten ab.
1) Eingetragenes Warenzeichen des Verbandes der Automobilindustrie e.V. (VDA).
Page 173 of 309

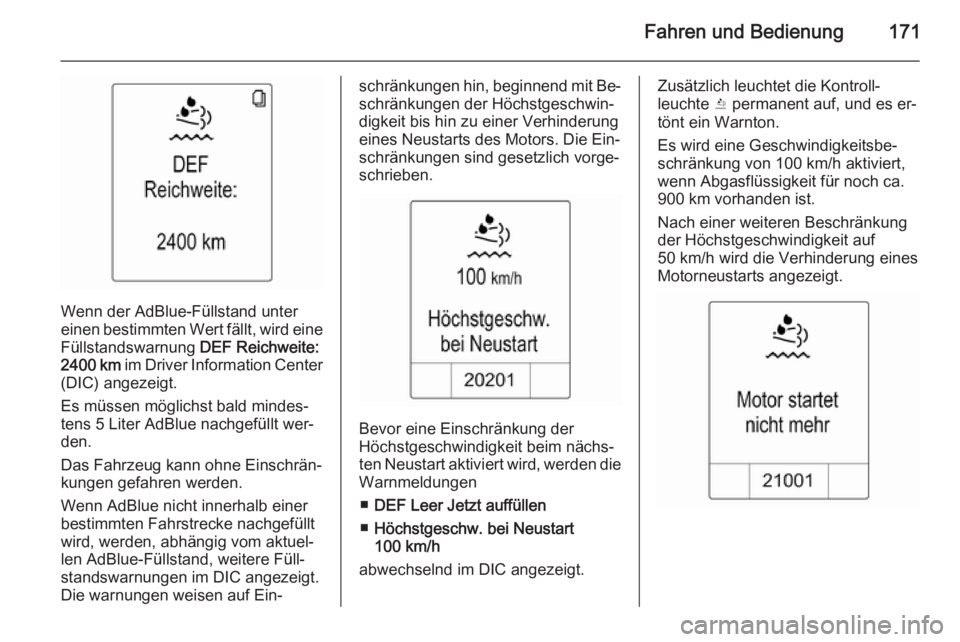

Fahren und Bedienung171
Wenn der AdBlue-Füllstand unter
einen bestimmten Wert fällt, wird eine
Füllstandswarnung DEF Reichweite:
2400 km im Driver Information Center
(DIC) angezeigt.
Es müssen möglichst bald mindes‐
tens 5 Liter AdBlue nachgefüllt wer‐
den.
Das Fahrzeug kann ohne Einschrän‐ kungen gefahren werden.
Wenn AdBlue nicht innerhalb einer
bestimmten Fahrstrecke nachgefüllt
wird, werden, abhängig vom aktuel‐
len AdBlue-Füllstand, weitere Füll‐
standswarnungen im DIC angezeigt.
Die warnungen weisen auf Ein‐
schränkungen hin, beginnend mit Be‐
schränkungen der Höchstgeschwin‐
digkeit bis hin zu einer Verhinderung
eines Neustarts des Motors. Die Ein‐
schränkungen sind gesetzlich vorge‐
schrieben.
Bevor eine Einschränkung der
Höchstgeschwindigkeit beim nächs‐
ten Neustart aktiviert wird, werden die Warnmeldungen
■ DEF Leer Jetzt auffüllen
■ Höchstgeschw. bei Neustart
100 km/h
abwechselnd im DIC angezeigt.
Zusätzlich leuchtet die Kontroll‐
leuchte Y permanent auf, und es er‐
tönt ein Warnton.
Es wird eine Geschwindigkeitsbe‐
schränkung von 100 km/h aktiviert,
wenn Abgasflüssigkeit für noch ca.
900 km vorhanden ist.
Nach einer weiteren Beschränkung
der Höchstgeschwindigkeit auf
50 km/h wird die Verhinderung eines
Motorneustarts angezeigt.
Page 174 of 309

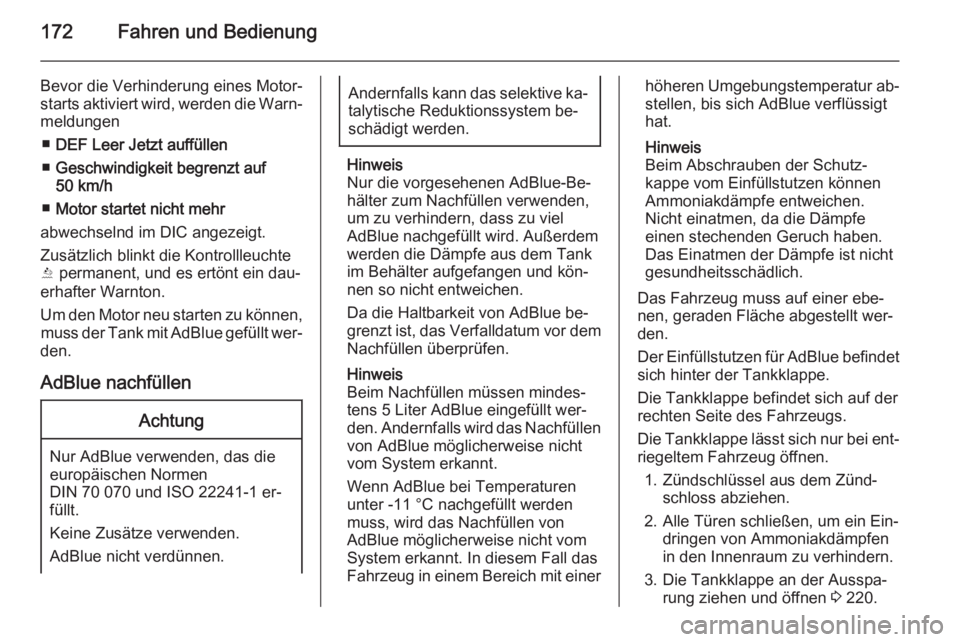

172Fahren und Bedienung
Bevor die Verhinderung eines Motor‐
starts aktiviert wird, werden die Warn‐
meldungen
■ DEF Leer Jetzt auffüllen
■ Geschwindigkeit begrenzt auf
50 km/h
■ Motor startet nicht mehr
abwechselnd im DIC angezeigt.
Zusätzlich blinkt die Kontrollleuchte
Y permanent, und es ertönt ein dau‐
erhafter Warnton.
Um den Motor neu starten zu können, muss der Tank mit AdBlue gefüllt wer‐
den.
AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1 er‐
füllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive ka‐ talytische Reduktionssystem be‐schädigt werden.
Hinweis
Nur die vorgesehenen AdBlue-Be‐
hälter zum Nachfüllen verwenden,
um zu verhindern, dass zu viel
AdBlue nachgefüllt wird. Außerdem
werden die Dämpfe aus dem Tank
im Behälter aufgefangen und kön‐ nen so nicht entweichen.
Da die Haltbarkeit von AdBlue be‐
grenzt ist, das Verfalldatum vor dem Nachfüllen überprüfen.
Hinweis
Beim Nachfüllen müssen mindes‐
tens 5 Liter AdBlue eingefüllt wer‐
den. Andernfalls wird das Nachfüllen
von AdBlue möglicherweise nicht
vom System erkannt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur ab‐ stellen, bis sich AdBlue verflüssigt
hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Das Fahrzeug muss auf einer ebe‐
nen, geraden Fläche abgestellt wer‐
den.
Der Einfüllstutzen für AdBlue befindet
sich hinter der Tankklappe.
Die Tankklappe befindet sich auf der rechten Seite des Fahrzeugs.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen.
1. Zündschlüssel aus dem Zünd‐ schloss abziehen.
2. Alle Türen schließen, um ein Ein‐ dringen von Ammoniakdämpfen
in den Innenraum zu verhindern.
3. Die Tankklappe an der Ausspa‐ rung ziehen und öffnen 3 220.
Page 175 of 309

Fahren und Bedienung173

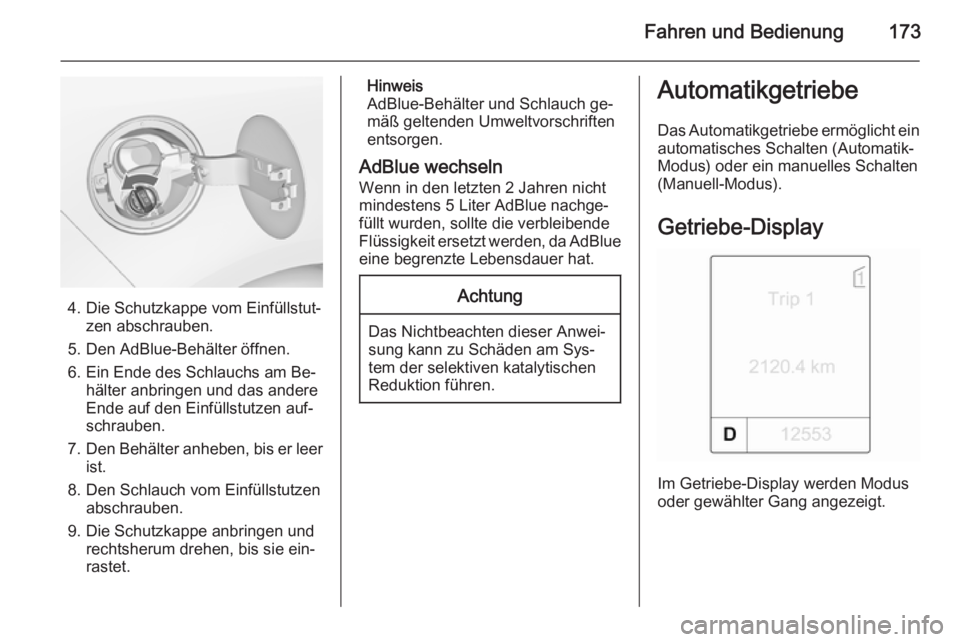

4. Die Schutzkappe vom Einfüllstut‐zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Be‐ hälter anbringen und das andere
Ende auf den Einfüllstutzen auf‐
schrauben.
7. Den Behälter anheben, bis er leer
ist.
8. Den Schlauch vom Einfüllstutzen abschrauben.
9. Die Schutzkappe anbringen und rechtsherum drehen, bis sie ein‐
rastet.
Hinweis
AdBlue-Behälter und Schlauch ge‐
mäß geltenden Umweltvorschriften
entsorgen.
AdBlue wechseln Wenn in den letzten 2 Jahren nicht
mindestens 5 Liter AdBlue nachge‐
füllt wurden, sollte die verbleibende
Flüssigkeit ersetzt werden, da AdBlue eine begrenzte Lebensdauer hat.Achtung
Das Nichtbeachten dieser Anwei‐
sung kann zu Schäden am Sys‐
tem der selektiven katalytischen
Reduktion führen.
Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.
Page 176 of 309

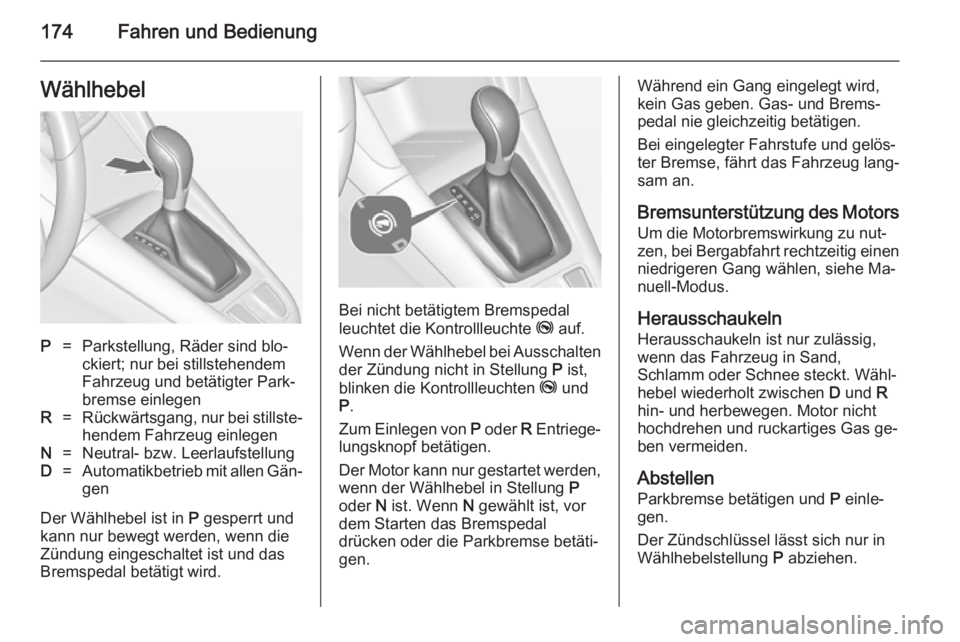

174Fahren und BedienungWählhebelP=Parkstellung, Räder sind blo‐
ckiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR=Rückwärtsgang, nur bei stillste‐ hendem Fahrzeug einlegenN=Neutral- bzw. LeerlaufstellungD=Automatikbetrieb mit allen Gän‐
gen
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die
Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht in Stellung P ist,
blinken die Kontrollleuchten j und
P .
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐ gen.
Während ein Gang eingelegt wird,
kein Gas geben. Gas- und Brems‐ pedal nie gleichzeitig betätigen.
Bei eingelegter Fahrstufe und gelös‐
ter Bremse, fährt das Fahrzeug lang‐
sam an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.
Herausschaukeln Herausschaukeln ist nur zulässig,
wenn das Fahrzeug in Sand,
Schlamm oder Schnee steckt. Wähl‐
hebel wiederholt zwischen D und R
hin- und herbewegen. Motor nicht
hochdrehen und ruckartiges Gas ge‐
ben vermeiden.
Abstellen Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.
Page 177 of 309
![OPEL ZAFIRA C 2014.5 Betriebsanleitung (in German) Fahren und Bedienung175Manuell-Modus
Wählhebel aus Stellung D nach links
und dann nach vorn oder hinten be‐
wegen.
<=Schalten in einen höheren
Gang.]=Schalten in einen niedrigeren
Gang.
Wird ein h OPEL ZAFIRA C 2014.5 Betriebsanleitung (in German) Fahren und Bedienung175Manuell-Modus
Wählhebel aus Stellung D nach links
und dann nach vorn oder hinten be‐
wegen.
<=Schalten in einen höheren
Gang.]=Schalten in einen niedrigeren
Gang.
Wird ein h](/img/37/20072/w960_20072-176.png)

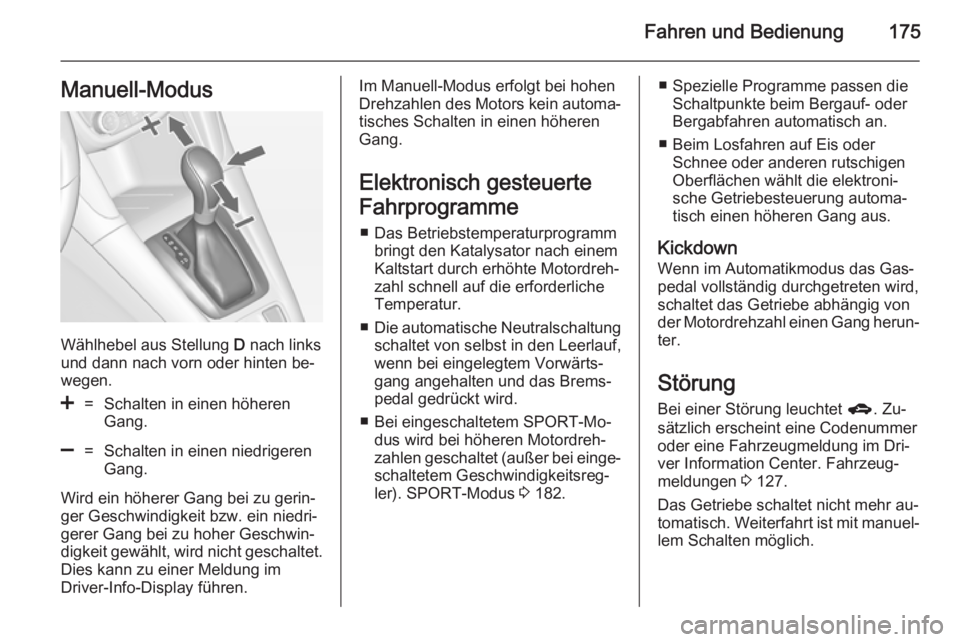

Fahren und Bedienung175Manuell-Modus
Wählhebel aus Stellung D nach links
und dann nach vorn oder hinten be‐
wegen.
<=Schalten in einen höheren
Gang.]=Schalten in einen niedrigeren
Gang.
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im
Driver-Info-Display führen.
Im Manuell-Modus erfolgt bei hohen
Drehzahlen des Motors kein automa‐
tisches Schalten in einen höheren
Gang.
Elektronisch gesteuerte
Fahrprogramme ■ Das Betriebstemperaturprogramm bringt den Katalysator nach einem
Kaltstart durch erhöhte Motordreh‐
zahl schnell auf die erforderliche
Temperatur.
■ Die automatische Neutralschaltung
schaltet von selbst in den Leerlauf,
wenn bei eingelegtem Vorwärts‐
gang angehalten und das Brems‐
pedal gedrückt wird.
■ Bei eingeschaltetem SPORT-Mo‐ dus wird bei höheren Motordreh‐
zahlen geschaltet (außer bei einge‐
schaltetem Geschwindigkeitsreg‐
ler). SPORT-Modus 3 182.■ Spezielle Programme passen die
Schaltpunkte beim Bergauf- oder
Bergabfahren automatisch an.
■ Beim Losfahren auf Eis oder Schnee oder anderen rutschigen
Oberflächen wählt die elektroni‐
sche Getriebesteuerung automa‐
tisch einen höheren Gang aus.
Kickdown Wenn im Automatikmodus das Gas‐
pedal vollständig durchgetreten wird,
schaltet das Getriebe abhängig von
der Motordrehzahl einen Gang herun‐
ter.
Störung
Bei einer Störung leuchtet g. Zu‐
sätzlich erscheint eine Codenummer
oder eine Fahrzeugmeldung im Dri‐
ver Information Center. Fahrzeug‐
meldungen 3 127.
Das Getriebe schaltet nicht mehr au‐
tomatisch. Weiterfahrt ist mit manuel‐
lem Schalten möglich.
Page 178 of 309

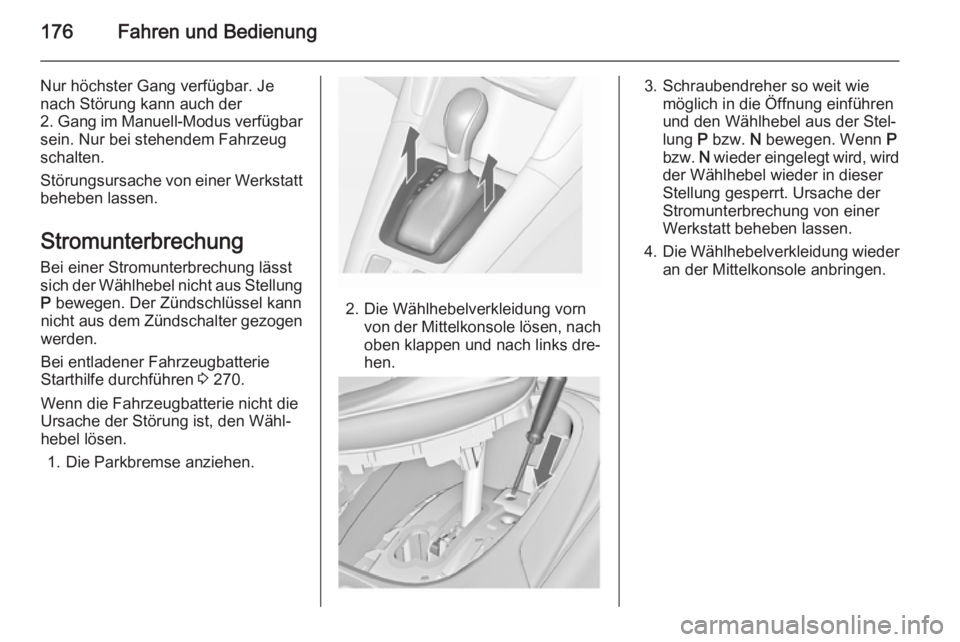

176Fahren und Bedienung
Nur höchster Gang verfügbar. Je
nach Störung kann auch der
2. Gang im Manuell-Modus verfügbar sein. Nur bei stehendem Fahrzeug
schalten.
Störungsursache von einer Werkstatt
beheben lassen.
Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschalter gezogen
werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 270.
Wenn die Fahrzeugbatterie nicht die Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
2. Die Wählhebelverkleidung vorn von der Mittelkonsole lösen, nachoben klappen und nach links dre‐hen.
3. Schraubendreher so weit wie möglich in die Öffnung einführen
und den Wählhebel aus der Stel‐
lung P bzw. N bewegen. Wenn P
bzw. N wieder eingelegt wird, wird
der Wählhebel wieder in dieser
Stellung gesperrt. Ursache der
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
Page 179 of 309

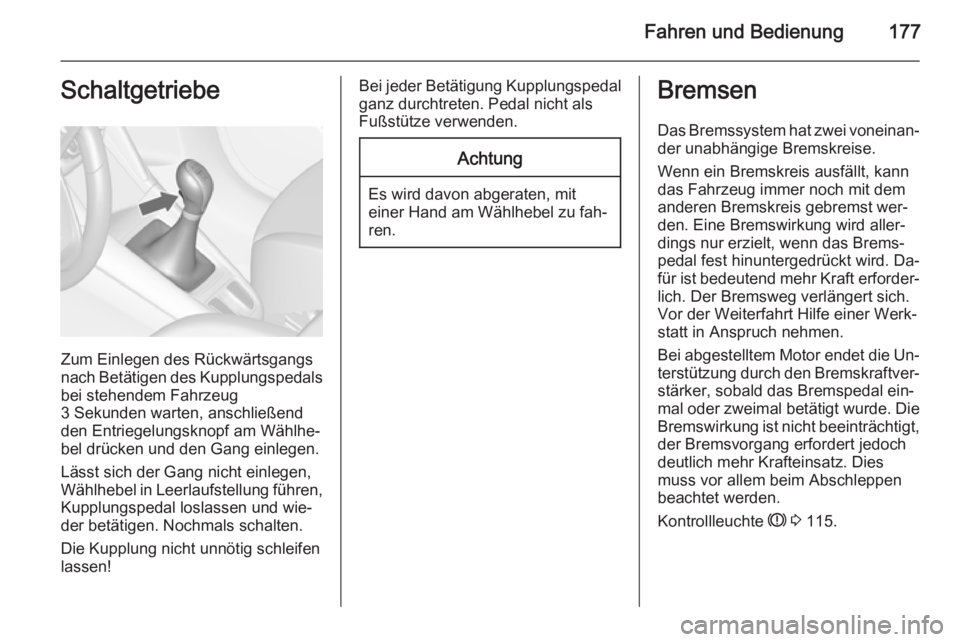

Fahren und Bedienung177Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
nach Betätigen des Kupplungspedals bei stehendem Fahrzeug
3 Sekunden warten, anschließend
den Entriegelungsknopf am Wählhe‐
bel drücken und den Gang einlegen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen, Kupplungspedal loslassen und wie‐
der betätigen. Nochmals schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
ganz durchtreten. Pedal nicht als
Fußstütze verwenden.Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.
Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐ lich. Der Bremsweg verlängert sich.
Vor der Weiterfahrt Hilfe einer Werk‐
statt in Anspruch nehmen.
Bei abgestelltem Motor endet die Un‐ terstützung durch den Bremskraftver‐stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt,
der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 115.
Page 180 of 309

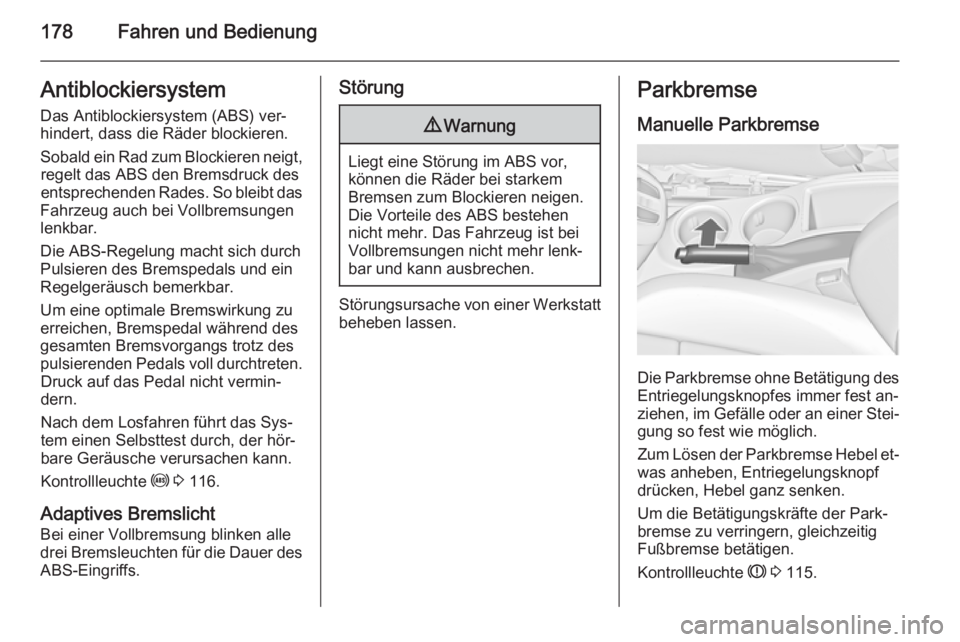

178Fahren und BedienungAntiblockiersystem
Das Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.
Sobald ein Rad zum Blockieren neigt, regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch Pulsieren des Bremspedals und einRegelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.
Kontrollleuchte u 3 116.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Parkbremse
Manuelle Parkbremse
Die Parkbremse ohne Betätigung des
Entriegelungsknopfes immer fest an‐
ziehen, im Gefälle oder an einer Stei‐ gung so fest wie möglich.
Zum Lösen der Parkbremse Hebel et‐ was anheben, Entriegelungsknopf
drücken, Hebel ganz senken.
Um die Betätigungskräfte der Park‐
bremse zu verringern, gleichzeitig
Fußbremse betätigen.
Kontrollleuchte R 3 115.
