OPEL ZAFIRA C 2015.5 Manual de Instrucciones (in Spanish)

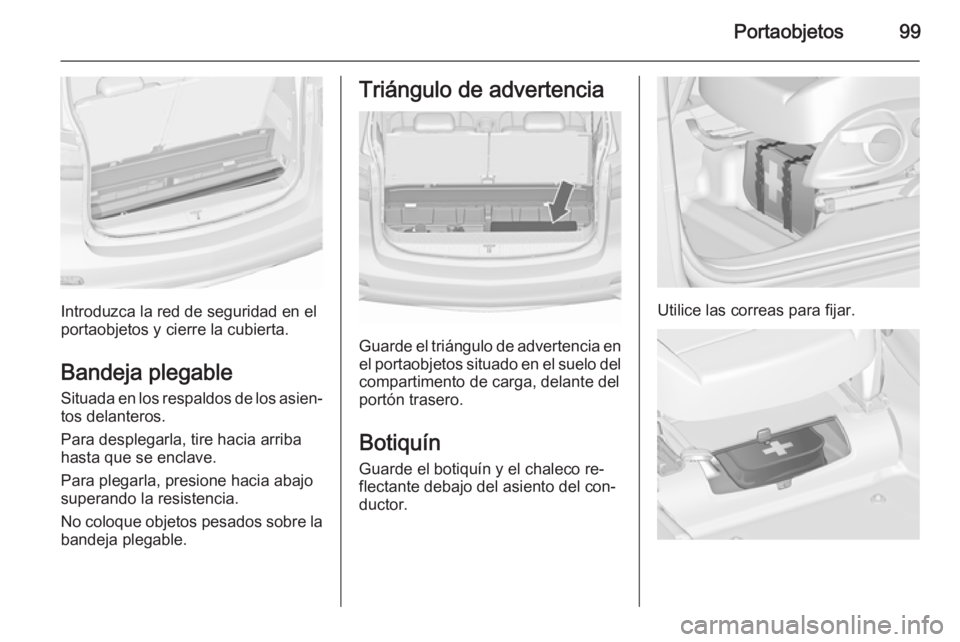

Portaobjetos99
Introduzca la red de seguridad en el
portaobjetos y cierre la cubierta.
Bandeja plegable
Situada en los respaldos de los asien‐
tos delanteros.
Para desplegarla, tire hacia arriba
hasta que se enclave.
Para plegarla, presione hacia abajo superando la resistencia.
No coloque objetos pesados sobre la bandeja plegable.
Triángulo de advertencia
Guarde el triángulo de advertencia en
el portaobjetos situado en el suelo del compartimento de carga, delante del
portón trasero.
Botiquín
Guarde el botiquín y el chaleco re‐
flectante debajo del asiento del con‐
ductor.
Utilice las correas para fijar.

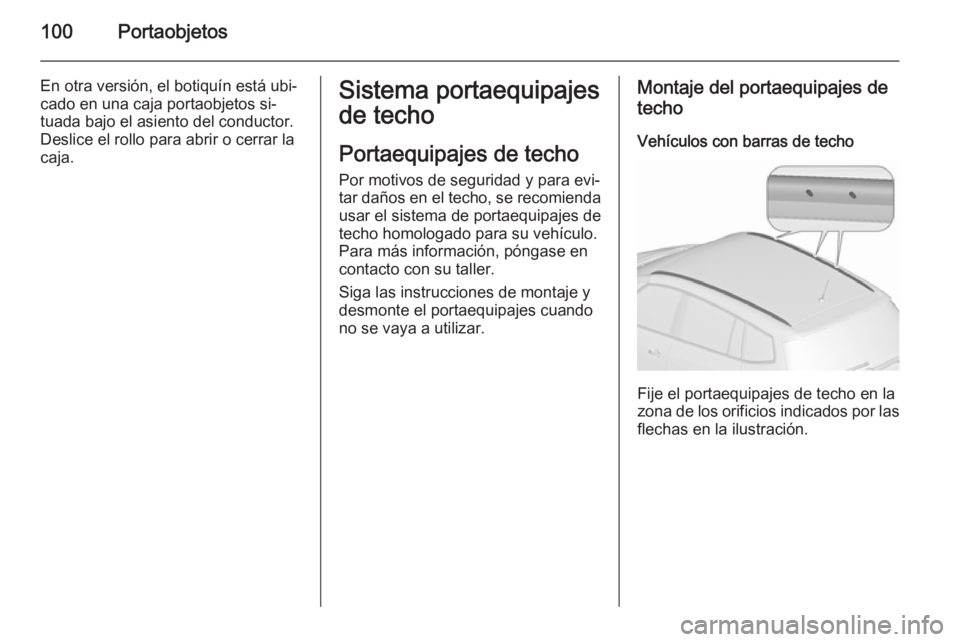

100Portaobjetos
En otra versión, el botiquín está ubi‐
cado en una caja portaobjetos si‐
tuada bajo el asiento del conductor.
Deslice el rollo para abrir o cerrar la
caja.Sistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para evi‐
tar daños en el techo, se recomienda usar el sistema de portaequipajes de
techo homologado para su vehículo.
Para más información, póngase en
contacto con su taller.
Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.Montaje del portaequipajes de
techo
Vehículos con barras de techo
Fije el portaequipajes de techo en la
zona de los orificios indicados por las flechas en la ilustración.

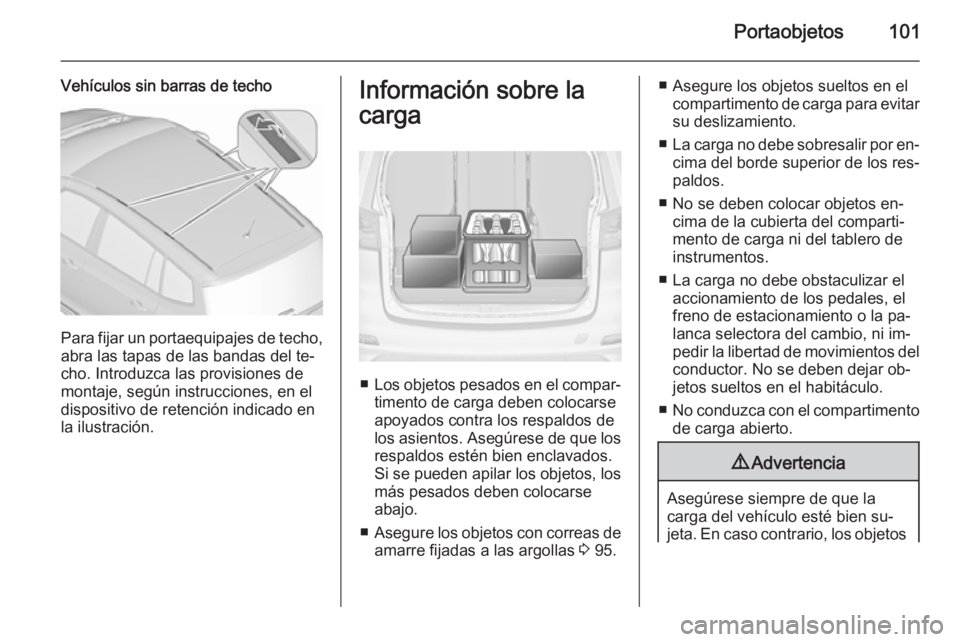

Portaobjetos101
Vehículos sin barras de techo
Para fijar un portaequipajes de techo,
abra las tapas de las bandas del te‐
cho. Introduzca las provisiones de
montaje, según instrucciones, en el
dispositivo de retención indicado en
la ilustración.
Información sobre la
carga
■ Los objetos pesados en el compar‐
timento de carga deben colocarse
apoyados contra los respaldos de
los asientos. Asegúrese de que los respaldos estén bien enclavados.
Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 95.
■ Asegure los objetos sueltos en el
compartimento de carga para evitarsu deslizamiento.
■ La carga no debe sobresalir por en‐
cima del borde superior de los res‐
paldos.
■ No se deben colocar objetos en‐ cima de la cubierta del comparti‐
mento de carga ni del tablero de
instrumentos.
■ La carga no debe obstaculizar el accionamiento de los pedales, elfreno de estacionamiento o la pa‐
lanca selectora del cambio, ni im‐
pedir la libertad de movimientos del conductor. No se deben dejar ob‐
jetos sueltos en el habitáculo.
■ No conduzca con el compartimento
de carga abierto.9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien su‐
jeta. En caso contrario, los objetos

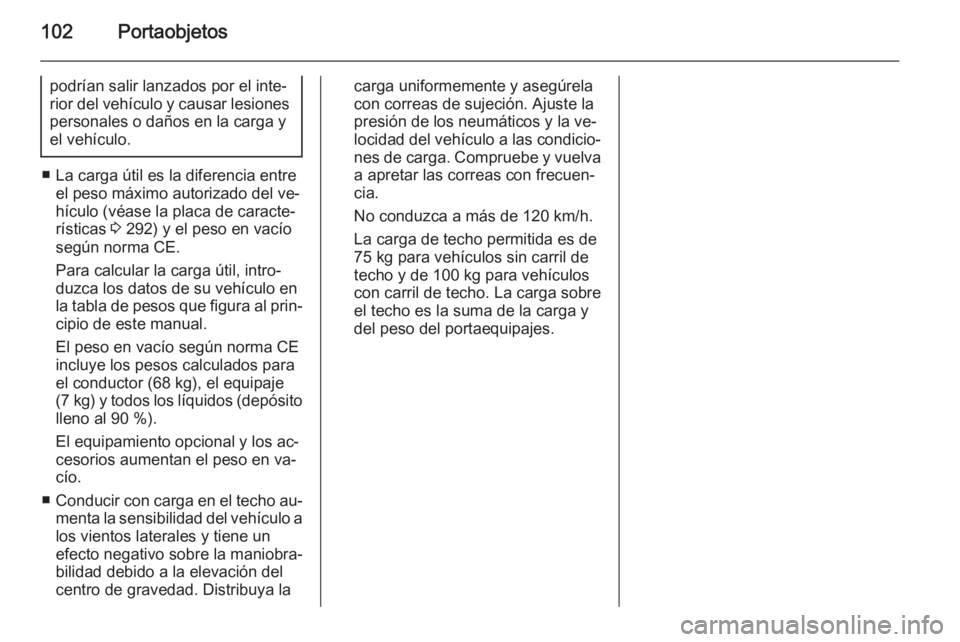

102Portaobjetos
podrían salir lanzados por el inte‐
rior del vehículo y causar lesiones personales o daños en la carga y
el vehículo.
■ La carga útil es la diferencia entre el peso máximo autorizado del ve‐
hículo (véase la placa de caracte‐
rísticas 3 292) y el peso en vacío
según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículo en
la tabla de pesos que figura al prin‐
cipio de este manual.
El peso en vacío según norma CE
incluye los pesos calculados para
el conductor (68 kg), el equipaje
( 7 kg) y todos los líquidos (depósito
lleno al 90 %).
El equipamiento opcional y los ac‐ cesorios aumentan el peso en va‐
cío.
■ Conducir con carga en el techo au‐
menta la sensibilidad del vehículo a
los vientos laterales y tiene un
efecto negativo sobre la maniobra‐
bilidad debido a la elevación del centro de gravedad. Distribuya la
carga uniformemente y asegúrela
con correas de sujeción. Ajuste la presión de los neumáticos y la ve‐
locidad del vehículo a las condicio‐ nes de carga. Compruebe y vuelvaa apretar las correas con frecuen‐
cia.
No conduzca a más de 120 km/h.
La carga de techo permitida es de
75 kg para vehículos sin carril de
techo y de 100 kg para vehículos
con carril de techo. La carga sobre
el techo es la suma de la carga y
del peso del portaequipajes.

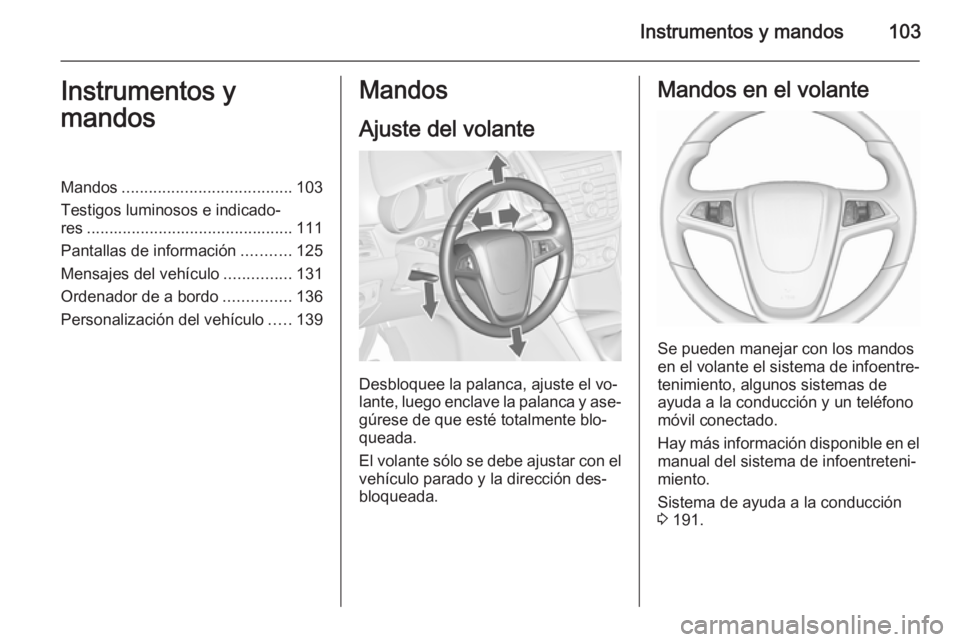

Instrumentos y mandos103Instrumentos y
mandosMandos ...................................... 103
Testigos luminosos e indicado‐ res .............................................. 111
Pantallas de información ...........125
Mensajes del vehículo ...............131
Ordenador de a bordo ...............136
Personalización del vehículo .....139Mandos
Ajuste del volante
Desbloquee la palanca, ajuste el vo‐
lante, luego enclave la palanca y ase‐
gúrese de que esté totalmente blo‐
queada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección des‐
bloqueada.
Mandos en el volante
Se pueden manejar con los mandos
en el volante el sistema de infoentre‐
tenimiento, algunos sistemas de
ayuda a la conducción y un teléfono
móvil conectado.
Hay más información disponible en el manual del sistema de infoentreteni‐
miento.
Sistema de ayuda a la conducción
3 191.

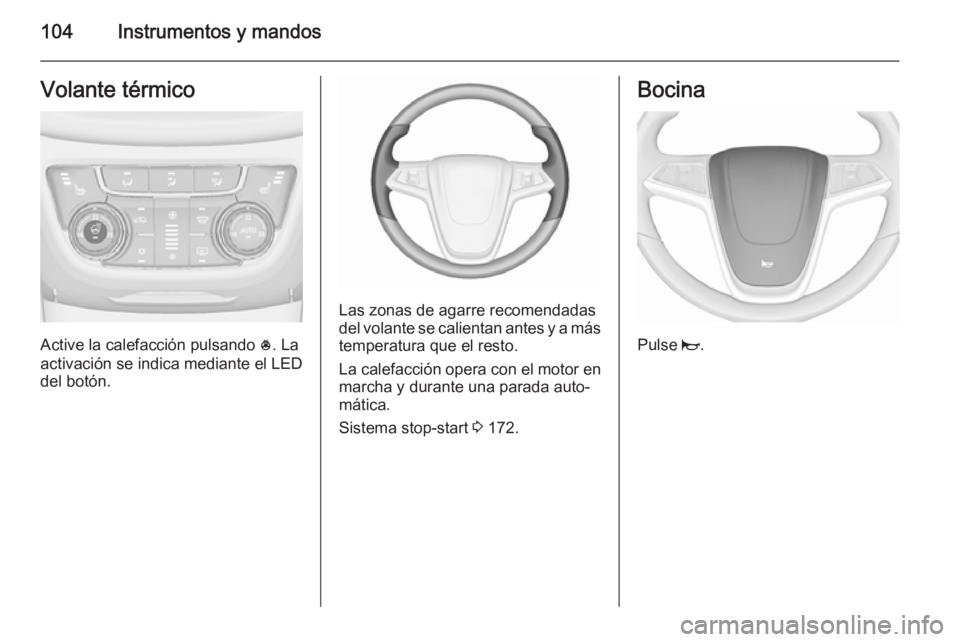

104Instrumentos y mandosVolante térmico
Active la calefacción pulsando *. La
activación se indica mediante el LED
del botón.
Las zonas de agarre recomendadas
del volante se calientan antes y a más temperatura que el resto.
La calefacción opera con el motor en
marcha y durante una parada auto‐
mática.
Sistema stop-start 3 172.
Bocina
Pulse j.

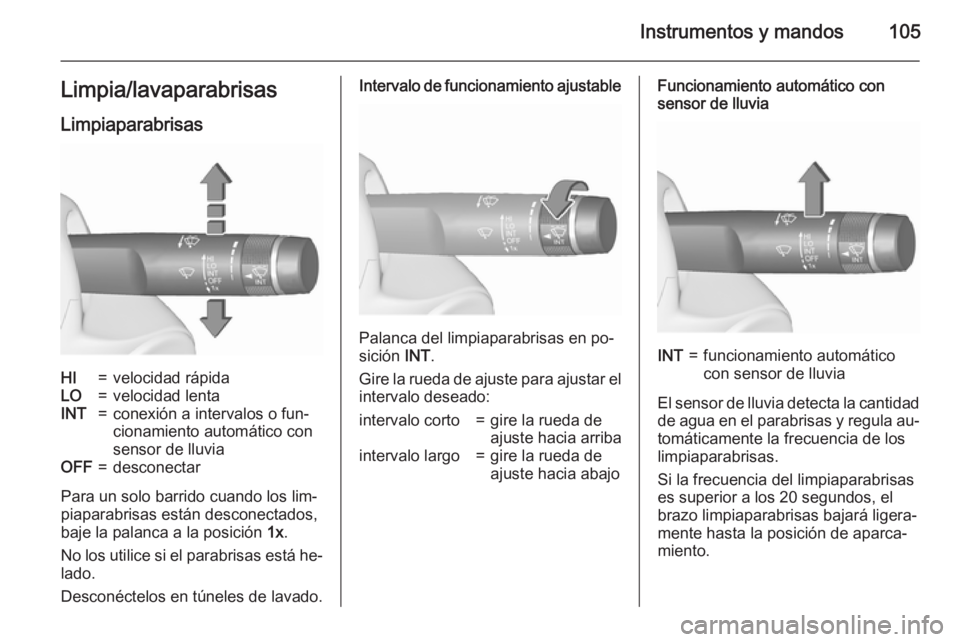

Instrumentos y mandos105Limpia/lavaparabrisasLimpiaparabrisasHI=velocidad rápidaLO=velocidad lentaINT=conexión a intervalos o fun‐
cionamiento automático con
sensor de lluviaOFF=desconectar
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
baje la palanca a la posición 1x.
No los utilice si el parabrisas está he‐
lado.
Desconéctelos en túneles de lavado.
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en po‐
sición INT.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
intervalo corto=gire la rueda de
ajuste hacia arribaintervalo largo=gire la rueda de
ajuste hacia abajoFuncionamiento automático con
sensor de lluviaINT=funcionamiento automático
con sensor de lluvia
El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula au‐ tomáticamente la frecuencia de los
limpiaparabrisas.
Si la frecuencia del limpiaparabrisas
es superior a los 20 segundos, el
brazo limpiaparabrisas bajará ligera‐
mente hasta la posición de aparca‐
miento.

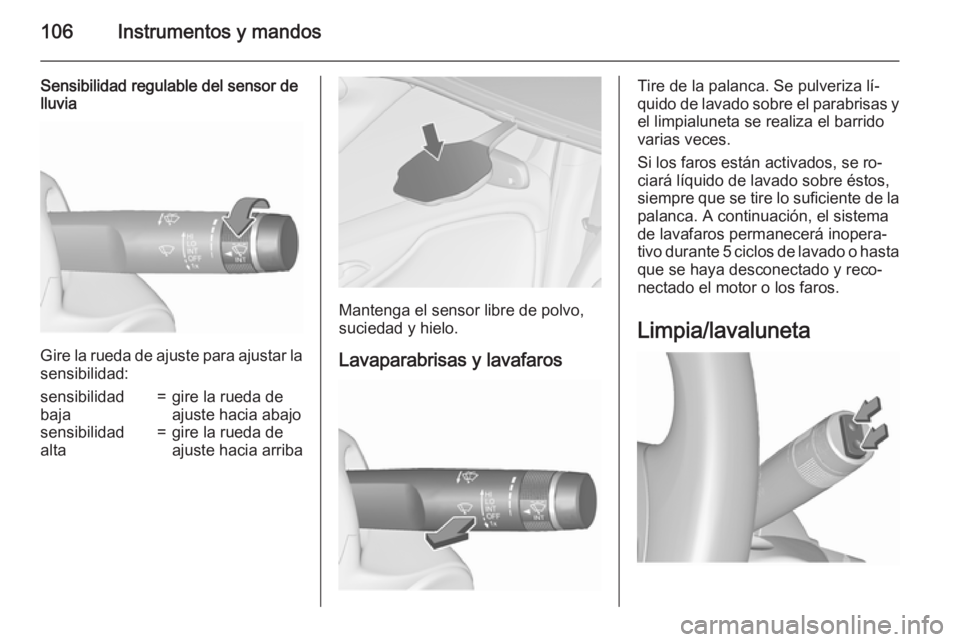

106Instrumentos y mandos
Sensibilidad regulable del sensor de
lluvia
Gire la rueda de ajuste para ajustar la
sensibilidad:
sensibilidad
baja=gire la rueda de
ajuste hacia abajosensibilidad
alta=gire la rueda de
ajuste hacia arriba
Mantenga el sensor libre de polvo,
suciedad y hielo.
Lavaparabrisas y lavafaros
Tire de la palanca. Se pulveriza lí‐
quido de lavado sobre el parabrisas y el limpialuneta se realiza el barridovarias veces.
Si los faros están activados, se ro‐
ciará líquido de lavado sobre éstos,
siempre que se tire lo suficiente de la palanca. A continuación, el sistema
de lavafaros permanecerá inopera‐
tivo durante 5 ciclos de lavado o hasta
que se haya desconectado y reco‐
nectado el motor o los faros.
Limpia/lavaluneta

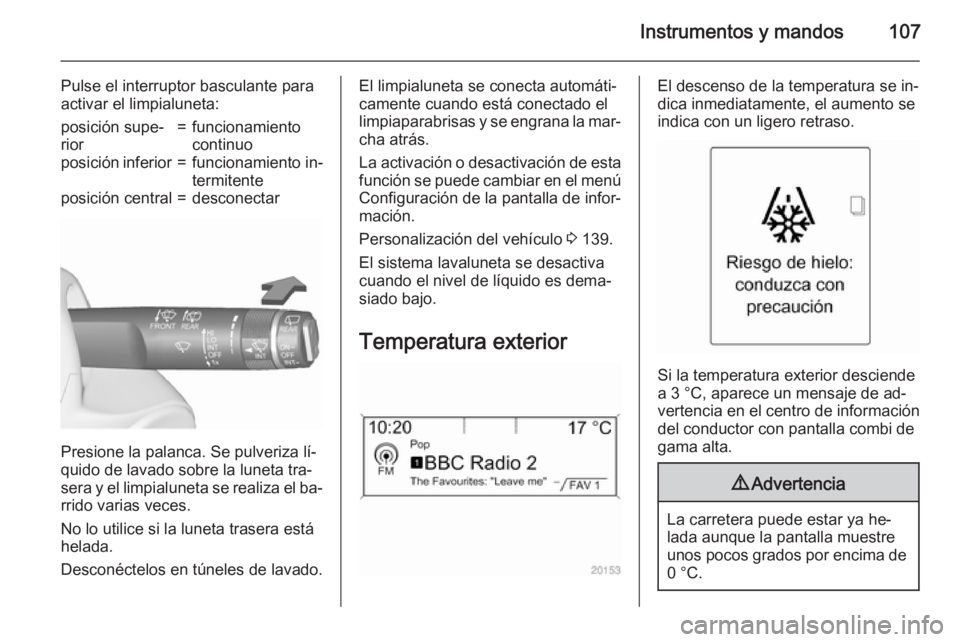

Instrumentos y mandos107
Pulse el interruptor basculante para
activar el limpialuneta:posición supe‐
rior=funcionamiento
continuoposición inferior=funcionamiento in‐
termitenteposición central=desconectar
Presione la palanca. Se pulveriza lí‐
quido de lavado sobre la luneta tra‐
sera y el limpialuneta se realiza el ba‐ rrido varias veces.
No lo utilice si la luneta trasera está
helada.
Desconéctelos en túneles de lavado.
El limpialuneta se conecta automáti‐
camente cuando está conectado el
limpiaparabrisas y se engrana la mar‐
cha atrás.
La activación o desactivación de esta
función se puede cambiar en el menú
Configuración de la pantalla de infor‐
mación.
Personalización del vehículo 3 139.
El sistema lavaluneta se desactiva
cuando el nivel de líquido es dema‐
siado bajo.
Temperatura exteriorEl descenso de la temperatura se in‐
dica inmediatamente, el aumento se
indica con un ligero retraso.
Si la temperatura exterior desciende
a 3 °C, aparece un mensaje de ad‐
vertencia en el centro de información
del conductor con pantalla combi de
gama alta.
9 Advertencia
La carretera puede estar ya he‐
lada aunque la pantalla muestre unos pocos grados por encima de 0 °C.

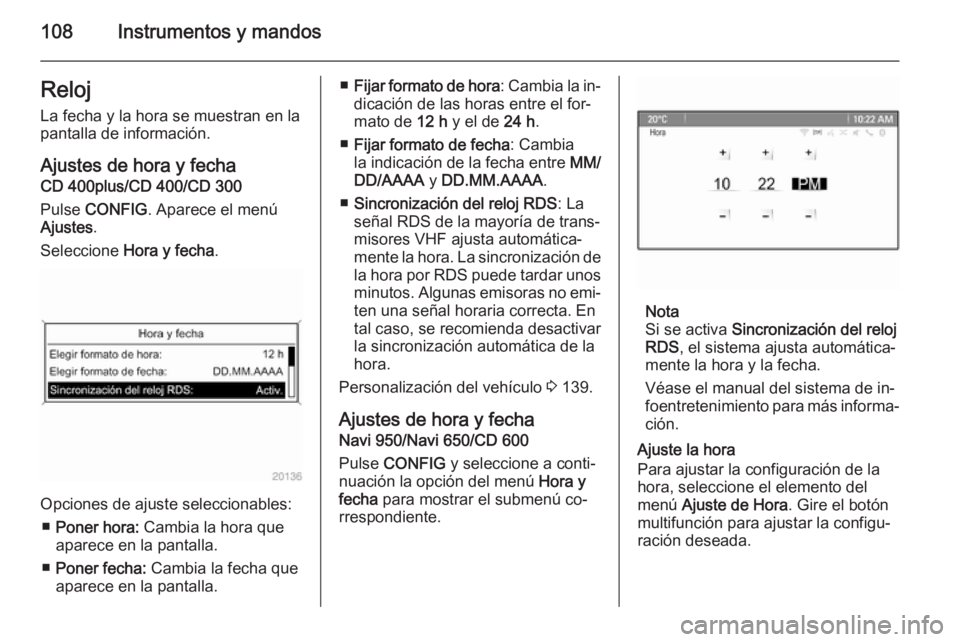

108Instrumentos y mandosReloj
La fecha y la hora se muestran en la
pantalla de información.
Ajustes de hora y fecha
CD 400plus/CD 400/CD 300
Pulse CONFIG . Aparece el menú
Ajustes .
Seleccione Hora y fecha .
Opciones de ajuste seleccionables:
■ Poner hora: Cambia la hora que
aparece en la pantalla.
■ Poner fecha: Cambia la fecha que
aparece en la pantalla.
■ Fijar formato de hora : Cambia la in‐
dicación de las horas entre el for‐
mato de 12 h y el de 24 h.
■ Fijar formato de fecha : Cambia
la indicación de la fecha entre MM/
DD/AAAA y DD.MM.AAAA .
■ Sincronización del reloj RDS : La
señal RDS de la mayoría de trans‐
misores VHF ajusta automática‐
mente la hora. La sincronización de
la hora por RDS puede tardar unos minutos. Algunas emisoras no emi‐ ten una señal horaria correcta. En
tal caso, se recomienda desactivar
la sincronización automática de la
hora.
Personalización del vehículo 3 139.
Ajustes de hora y fecha Navi 950/Navi 650/CD 600
Pulse CONFIG y seleccione a conti‐
nuación la opción del menú Hora y
fecha para mostrar el submenú co‐
rrespondiente.
Nota
Si se activa Sincronización del reloj
RDS , el sistema ajusta automática‐
mente la hora y la fecha.
Véase el manual del sistema de in‐
foentretenimiento para más informa‐
ción.
Ajuste la hora
Para ajustar la configuración de la
hora, seleccione el elemento del
menú Ajuste de Hora . Gire el botón
multifunción para ajustar la configu‐
ración deseada.
