OPEL ZAFIRA C 2015.5 Sürücü El Kitabı (in Turkish)

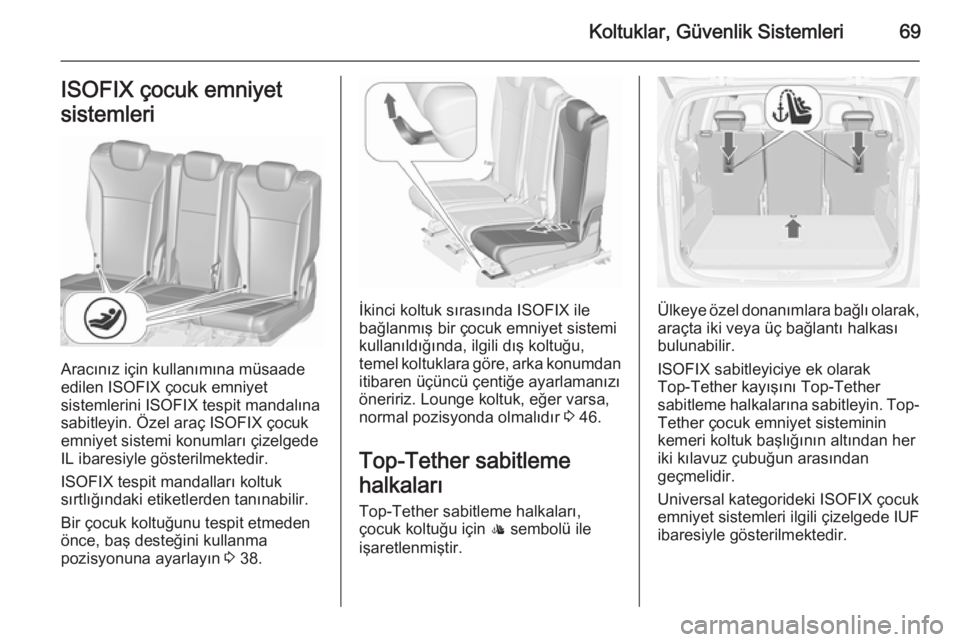

Koltuklar, Güvenlik Sistemleri69ISOFIX çocuk emniyet
sistemleri
Aracınız için kullanımına müsaade
edilen ISOFIX çocuk emniyet
sistemlerini ISOFIX tespit mandalına sabitleyin. Özel araç ISOFIX çocuk
emniyet sistemi konumları çizelgede
IL ibaresiyle gösterilmektedir.
ISOFIX tespit mandalları koltuk
sırtlığındaki etiketlerden tanınabilir.
Bir çocuk koltuğunu tespit etmeden
önce, baş desteğini kullanma
pozisyonuna ayarlayın 3 38.
İkinci koltuk sırasında ISOFIX ile
bağlanmış bir çocuk emniyet sistemi
kullanıldığında, ilgili dış koltuğu,
temel koltuklara göre, arka konumdan
itibaren üçüncü çentiğe ayarlamanızı
öneririz. Lounge koltuk, eğer varsa,
normal pozisyonda olmalıdır 3 46.
Top-Tether sabitleme
halkaları
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.Ülkeye özel donanımlara bağlı olarak, araçta iki veya üç bağlantı halkası
bulunabilir.
ISOFIX sabitleyiciye ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top-
Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Universal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir.

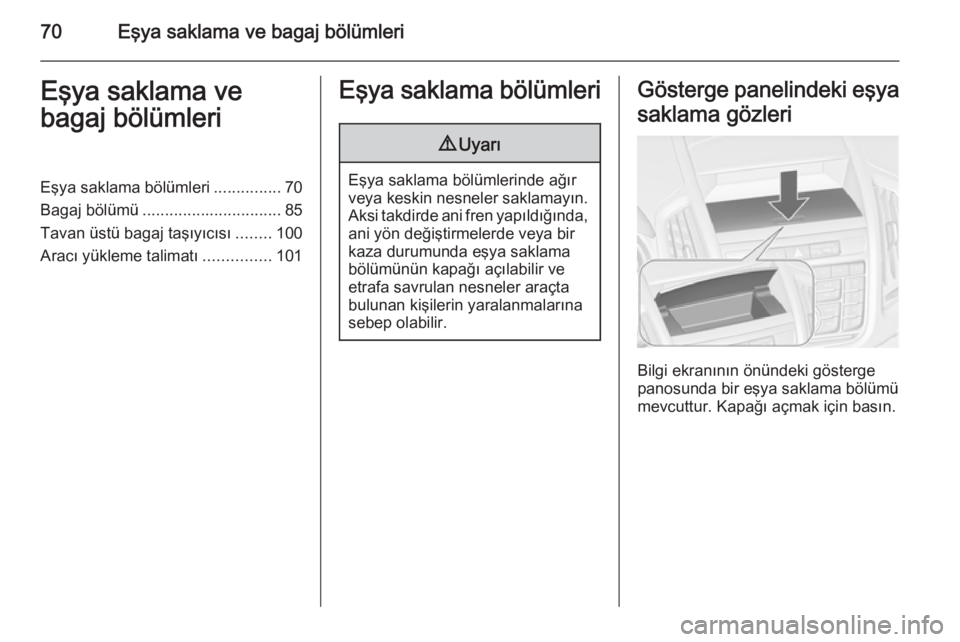

70Eşya saklama ve bagaj bölümleriEşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............70
Bagaj bölümü ............................... 85
Tavan üstü bagaj taşıyıcısı ........100
Aracı yükleme talimatı ...............101Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Gösterge panelindeki eşya
saklama gözleri
Bilgi ekranının önündeki gösterge
panosunda bir eşya saklama bölümü
mevcuttur. Kapağı açmak için basın.

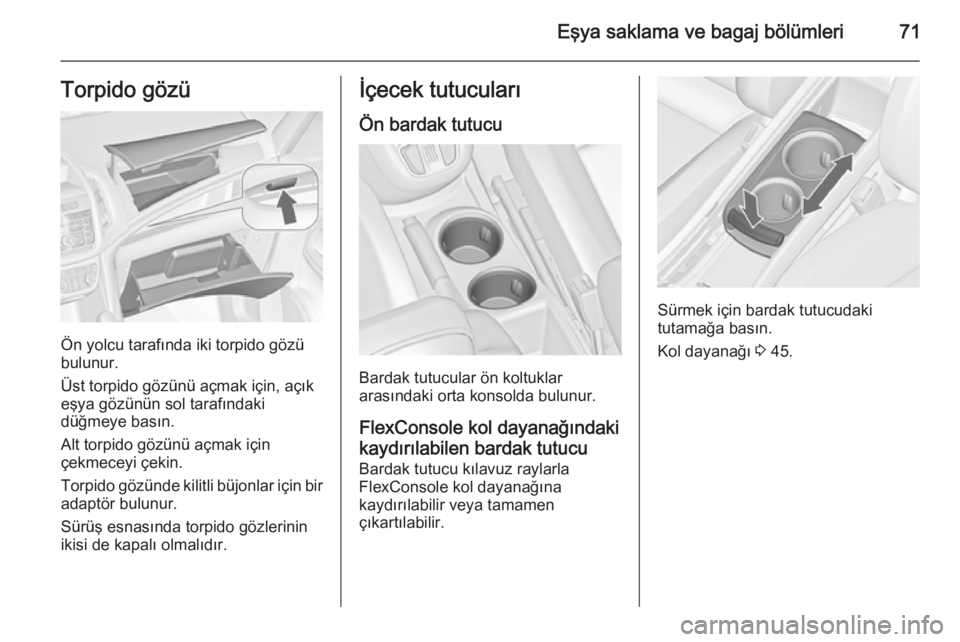

Eşya saklama ve bagaj bölümleri71Torpido gözü
Ön yolcu tarafında iki torpido gözü
bulunur.
Üst torpido gözünü açmak için, açık
eşya gözünün sol tarafındaki
düğmeye basın.
Alt torpido gözünü açmak için çekmeceyi çekin.
Torpido gözünde kilitli büjonlar için bir
adaptör bulunur.
Sürüş esnasında torpido gözlerinin
ikisi de kapalı olmalıdır.
İçecek tutucuları
Ön bardak tutucu
Bardak tutucular ön koltuklar
arasındaki orta konsolda bulunur.
FlexConsole kol dayanağındaki kaydırılabilen bardak tutucuBardak tutucu kılavuz raylarla
FlexConsole kol dayanağına
kaydırılabilir veya tamamen
çıkartılabilir.
Sürmek için bardak tutucudaki
tutamağa basın.
Kol dayanağı 3 45.

72Eşya saklama ve bagaj bölümleri

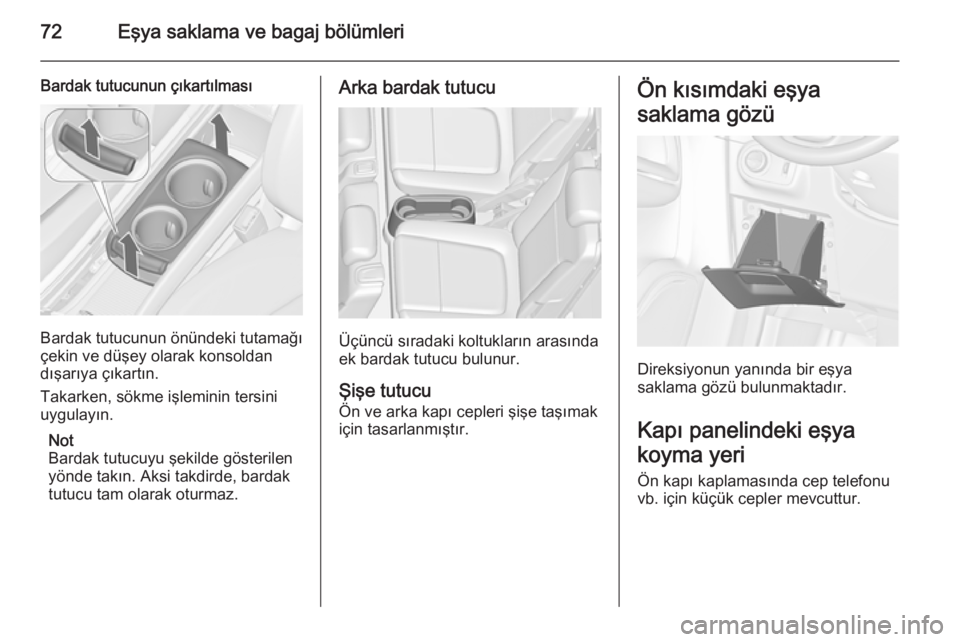

Bardak tutucunun çıkartılması
Bardak tutucunun önündeki tutamağı
çekin ve düşey olarak konsoldan dışarıya çıkartın.
Takarken, sökme işleminin tersini uygulayın.
Not
Bardak tutucuyu şekilde gösterilen
yönde takın. Aksi takdirde, bardak
tutucu tam olarak oturmaz.
Arka bardak tutucu
Üçüncü sıradaki koltukların arasında
ek bardak tutucu bulunur.
Şişe tutucu
Ön ve arka kapı cepleri şişe taşımak
için tasarlanmıştır.
Ön kısımdaki eşya
saklama gözü
Direksiyonun yanında bir eşya
saklama gözü bulunmaktadır.
Kapı panelindeki eşya
koyma yeri
Ön kapı kaplamasında cep telefonu
vb. için küçük cepler mevcuttur.

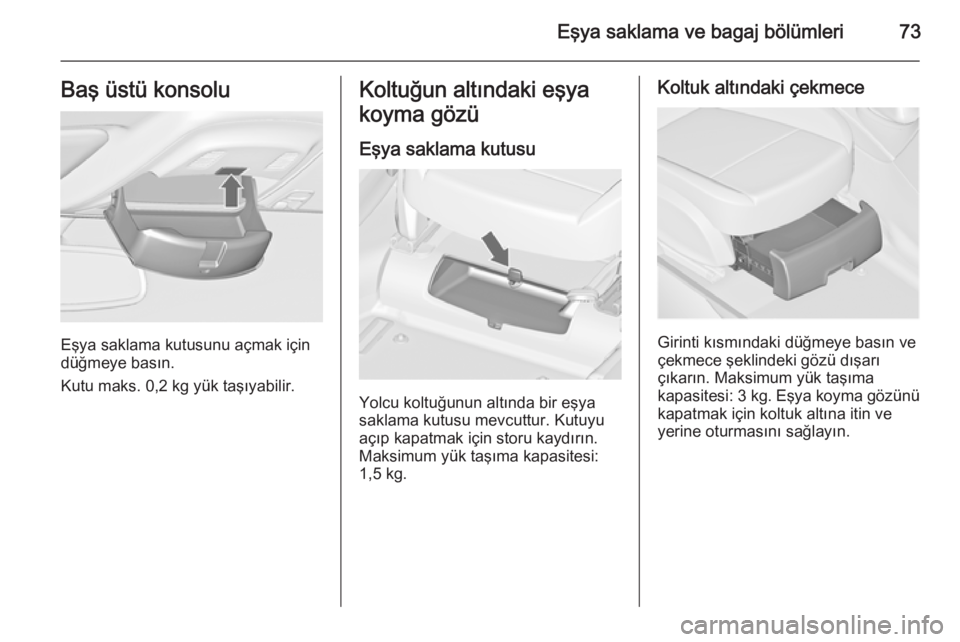

Eşya saklama ve bagaj bölümleri73Baş üstü konsolu
Eşya saklama kutusunu açmak için
düğmeye basın.
Kutu maks. 0,2 kg yük taşıyabilir.
Koltuğun altındaki eşya
koyma gözü
Eşya saklama kutusu
Yolcu koltuğunun altında bir eşya
saklama kutusu mevcuttur. Kutuyu
açıp kapatmak için storu kaydırın.
Maksimum yük taşıma kapasitesi:
1,5 kg.
Koltuk altındaki çekmece
Girinti kısmındaki düğmeye basın ve
çekmece şeklindeki gözü dışarı
çıkarın. Maksimum yük taşıma
kapasitesi: 3 kg . Eşya koyma gözünü
kapatmak için koltuk altına itin ve
yerine oturmasını sağlayın.

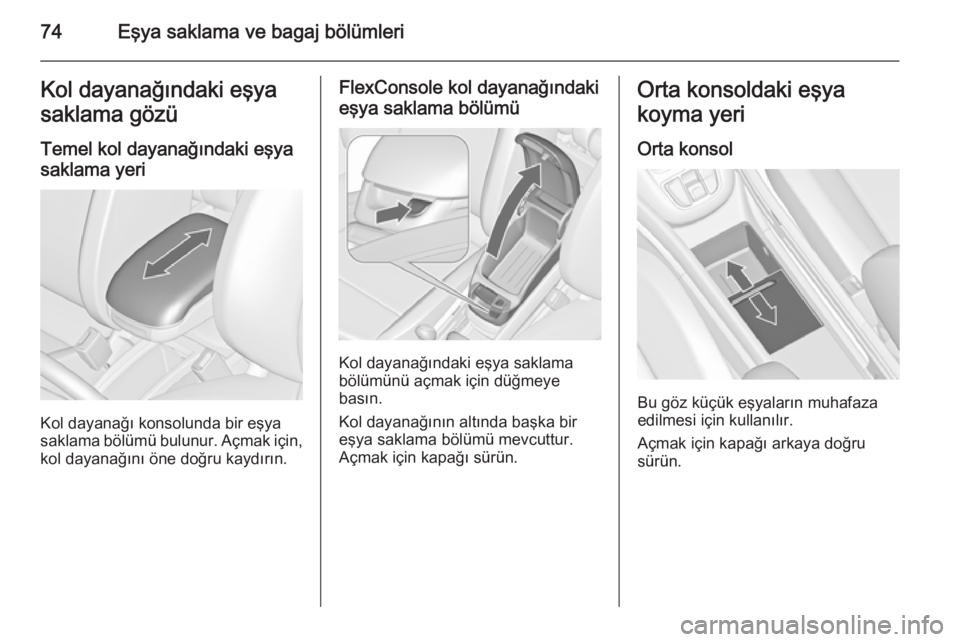

74Eşya saklama ve bagaj bölümleriKol dayanağındaki eşya
saklama gözü
Temel kol dayanağındaki eşyasaklama yeri
Kol dayanağı konsolunda bir eşya
saklama bölümü bulunur. Açmak için,
kol dayanağını öne doğru kaydırın.
FlexConsole kol dayanağındaki
eşya saklama bölümü
Kol dayanağındaki eşya saklama
bölümünü açmak için düğmeye
basın.
Kol dayanağının altında başka bir
eşya saklama bölümü mevcuttur. Açmak için kapağı sürün.
Orta konsoldaki eşya
koyma yeri
Orta konsol
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Açmak için kapağı arkaya doğru
sürün.

Eşya saklama ve bagaj bölümleri75

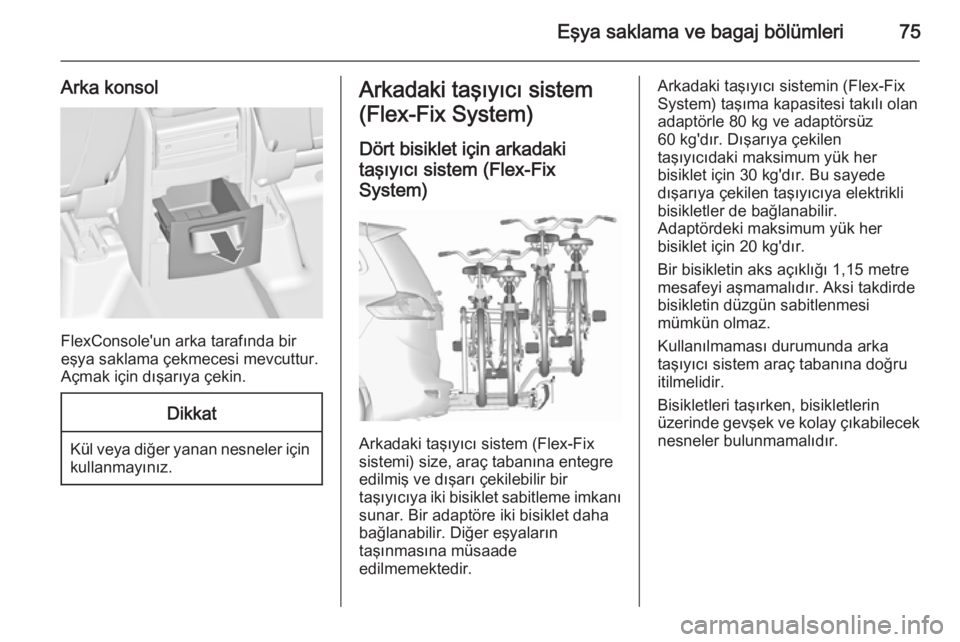

Arka konsol
FlexConsole'un arka tarafında bir
eşya saklama çekmecesi mevcuttur.
Açmak için dışarıya çekin.
Dikkat
Kül veya diğer yanan nesneler için kullanmayınız.
Arkadaki taşıyıcı sistem
(Flex-Fix System)
Dört bisiklet için arkadaki
taşıyıcı sistem (Flex-Fix
System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya iki bisiklet sabitleme imkanı
sunar. Bir adaptöre iki bisiklet daha
bağlanabilir. Diğer eşyaların
taşınmasına müsaade
edilmemektedir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) taşıma kapasitesi takılı olan
adaptörle 80 kg ve adaptörsüz
60 kg'dır. Dışarıya çekilen
taşıyıcıdaki maksimum yük her
bisiklet için 30 kg'dır. Bu sayede
dışarıya çekilen taşıyıcıya elektrikli
bisikletler de bağlanabilir.
Adaptördeki maksimum yük her
bisiklet için 20 kg'dır.
Bir bisikletin aks açıklığı 1,15 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda arka taşıyıcı sistem araç tabanına doğru
itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.

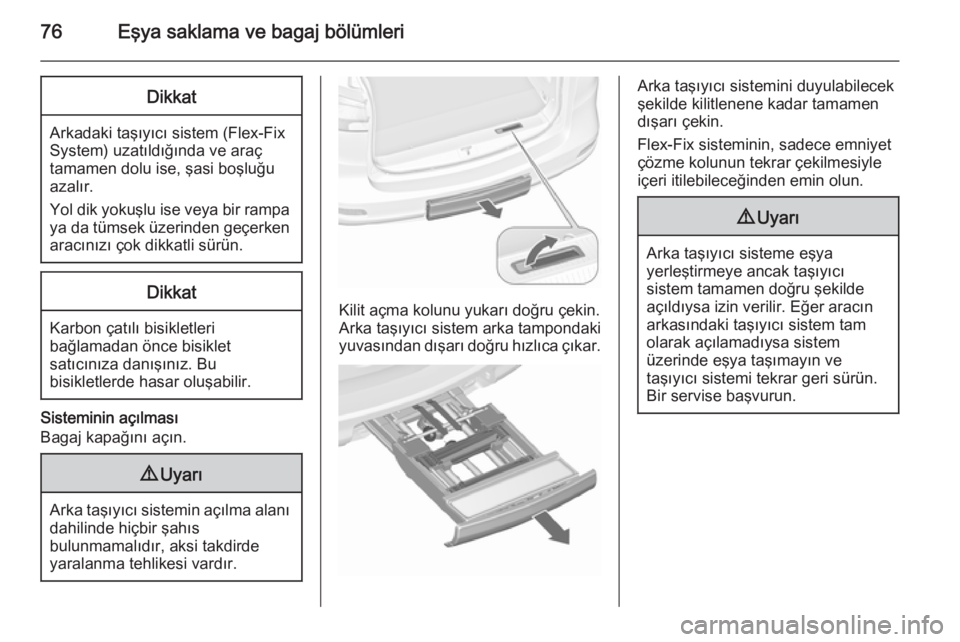

76Eşya saklama ve bagaj bölümleriDikkat
Arkadaki taşıyıcı sistem (Flex-FixSystem) uzatıldığında ve araç
tamamen dolu ise, şasi boşluğu
azalır.
Yol dik yokuşlu ise veya bir rampa ya da tümsek üzerinden geçerkenaracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bu
bisikletlerde hasar oluşabilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Arka taşıyıcı sistem arka tampondaki
yuvasından dışarı doğru hızlıca çıkar.
Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.

Eşya saklama ve bagaj bölümleri77

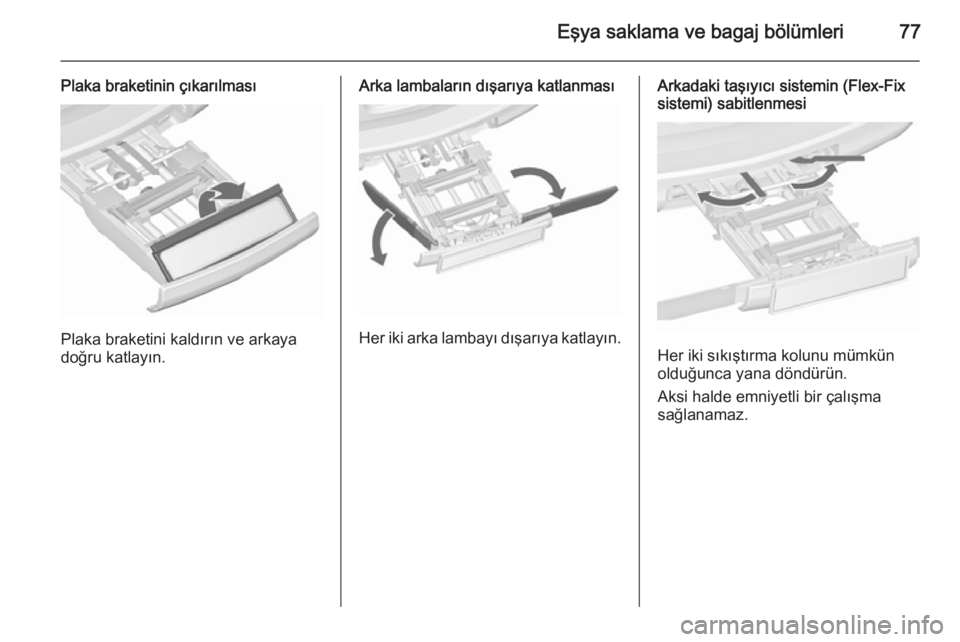

Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arka lambaların dışarıya katlanması
Her iki arka lambayı dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Her iki sıkıştırma kolunu mümkün
olduğunca yana döndürün.
Aksi halde emniyetli bir çalışma
sağlanamaz.

78Eşya saklama ve bagaj bölümleri

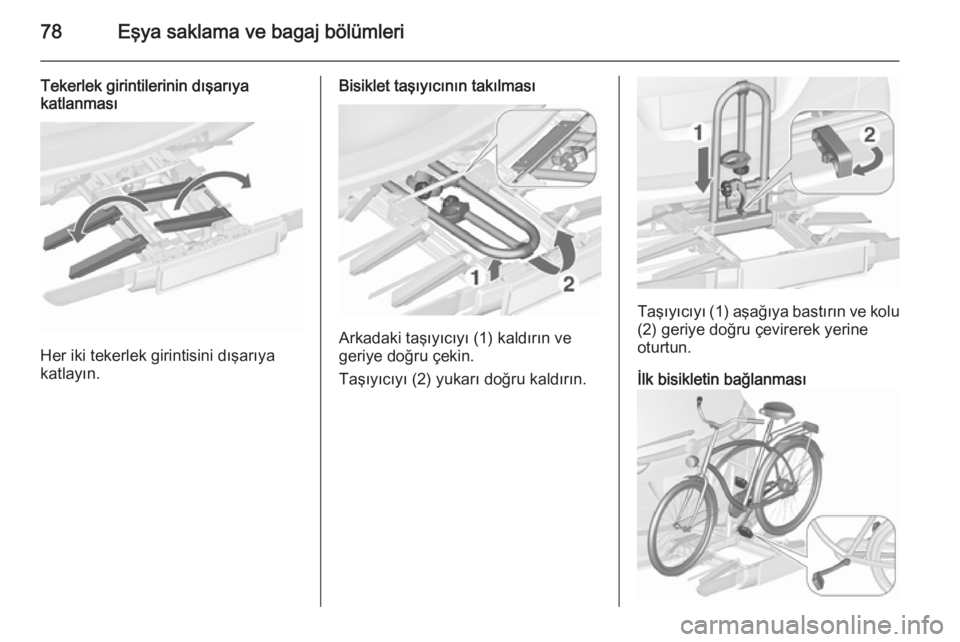

Tekerlek girintilerinin dışarıya
katlanması
Her iki tekerlek girintisini dışarıya
katlayın.
Bisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı (1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı (2) yukarı doğru kaldırın.
Taşıyıcıyı (1) aşağıya bastırın ve kolu (2) geriye doğru çevirerek yerine
oturtun.
İlk bisikletin bağlanması
