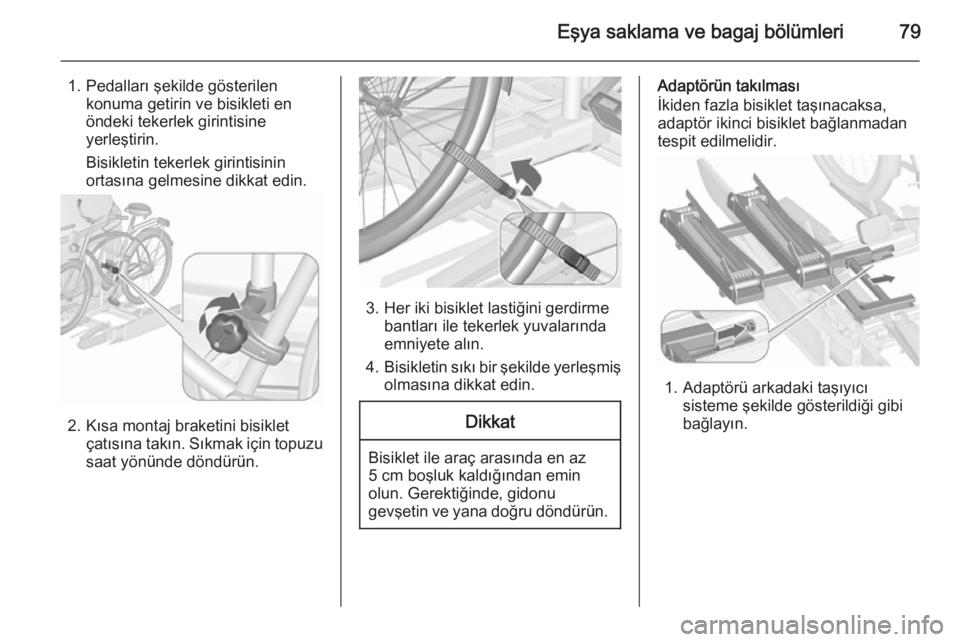

Eşya saklama ve bagaj bölümleri79
1. Pedalları şekilde gösterilenkonuma getirin ve bisikleti en
öndeki tekerlek girintisine
yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.
Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
İkiden fazla bisiklet taşınacaksa,
adaptör ikinci bisiklet bağlanmadan
tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı
sisteme şekilde gösterildiği gibi
bağlayın.

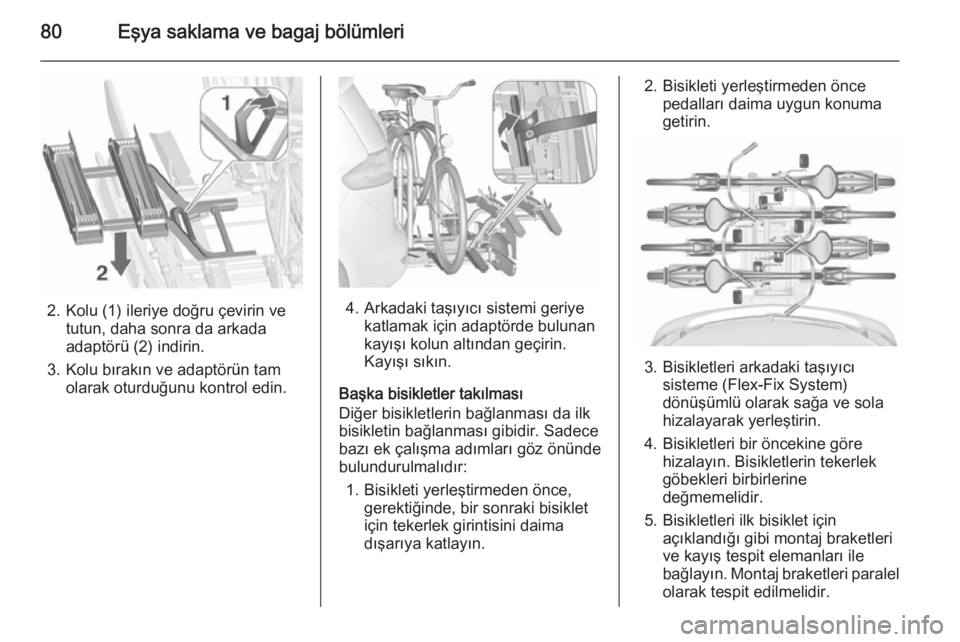

80Eşya saklama ve bagaj bölümleri
2. Kolu (1) ileriye doğru çevirin vetutun, daha sonra da arkada
adaptörü (2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.4. Arkadaki taşıyıcı sistemi geriye katlamak için adaptörde bulunan
kayışı kolun altından geçirin.
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Sadece
bazı ek çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde, bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.
3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri bir öncekine göre hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.

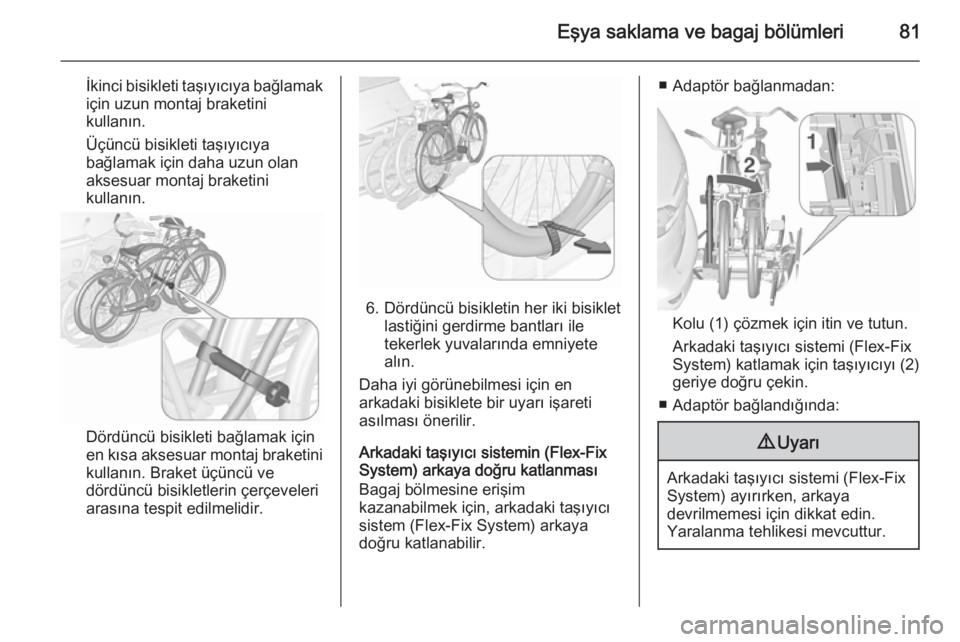

Eşya saklama ve bagaj bölümleri81
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti taşıyıcıya
bağlamak için daha uzun olan
aksesuar montaj braketini kullanın.
Dördüncü bisikleti bağlamak için
en kısa aksesuar montaj braketini
kullanın. Braket üçüncü ve
dördüncü bisikletlerin çerçeveleri
arasına tespit edilmelidir.
6. Dördüncü bisikletin her iki bisiklet lastiğini gerdirme bantları ile
tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arkaya doğru katlanması
Bagaj bölmesine erişim
kazanabilmek için, arkadaki taşıyıcı
sistem (Flex-Fix System) arkaya
doğru katlanabilir.
■ Adaptör bağlanmadan:
Kolu (1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi (Flex-Fix
System) katlamak için taşıyıcıyı (2) geriye doğru çekin.
■ Adaptör bağlandığında:
9 Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.

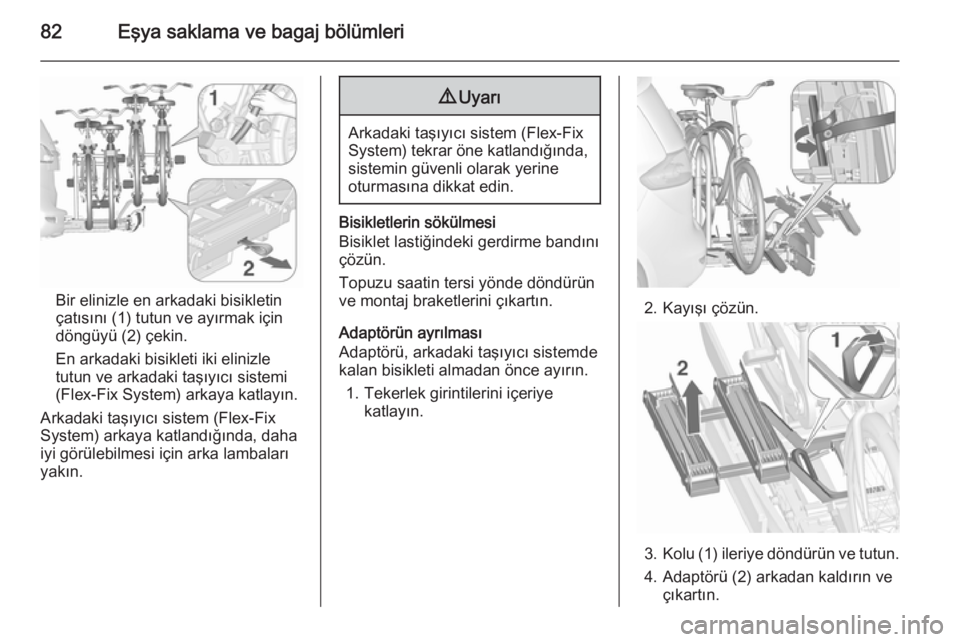

82Eşya saklama ve bagaj bölümleri
Bir elinizle en arkadaki bisikletin
çatısını (1) tutun ve ayırmak için
döngüyü (2) çekin.
En arkadaki bisikleti iki elinizle
tutun ve arkadaki taşıyıcı sistemi
(Flex-Fix System) arkaya katlayın.
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.
9 Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Bisiklet lastiğindeki gerdirme bandını
çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
kalan bisikleti almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.
2. Kayışı çözün.
3.Kolu (1) ileriye döndürün ve tutun.
4. Adaptörü (2) arkadan kaldırın ve çıkartın.

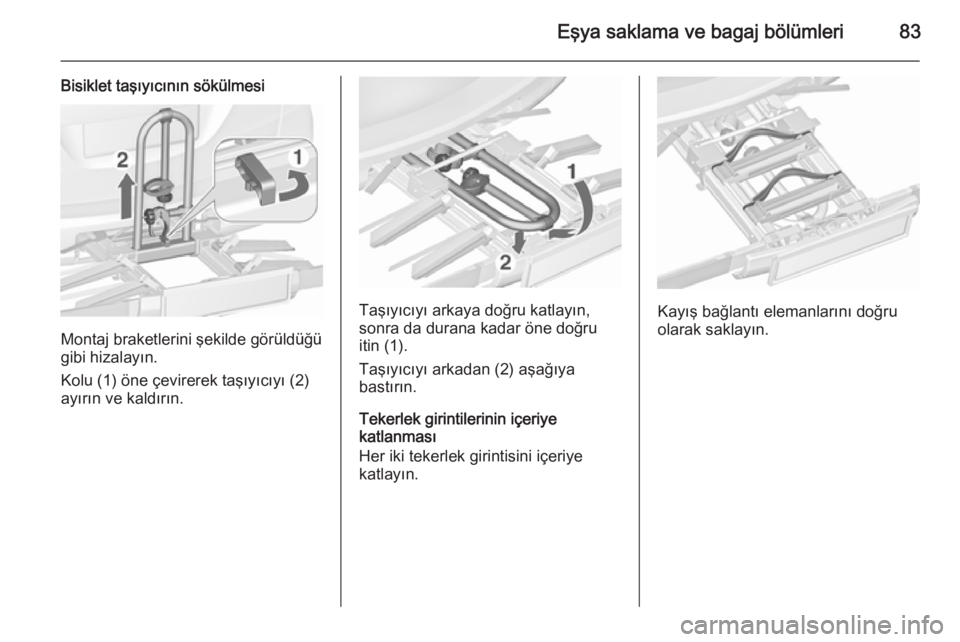

Eşya saklama ve bagaj bölümleri83
Bisiklet taşıyıcının sökülmesi
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu (1) öne çevirerek taşıyıcıyı (2)
ayırın ve kaldırın.
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru
itin (1).
Taşıyıcıyı arkadan (2) aşağıya
bastırın.
Tekerlek girintilerinin içeriye
katlanması
Her iki tekerlek girintisini içeriye
katlayın.Kayış bağlantı elemanlarını doğru
olarak saklayın.

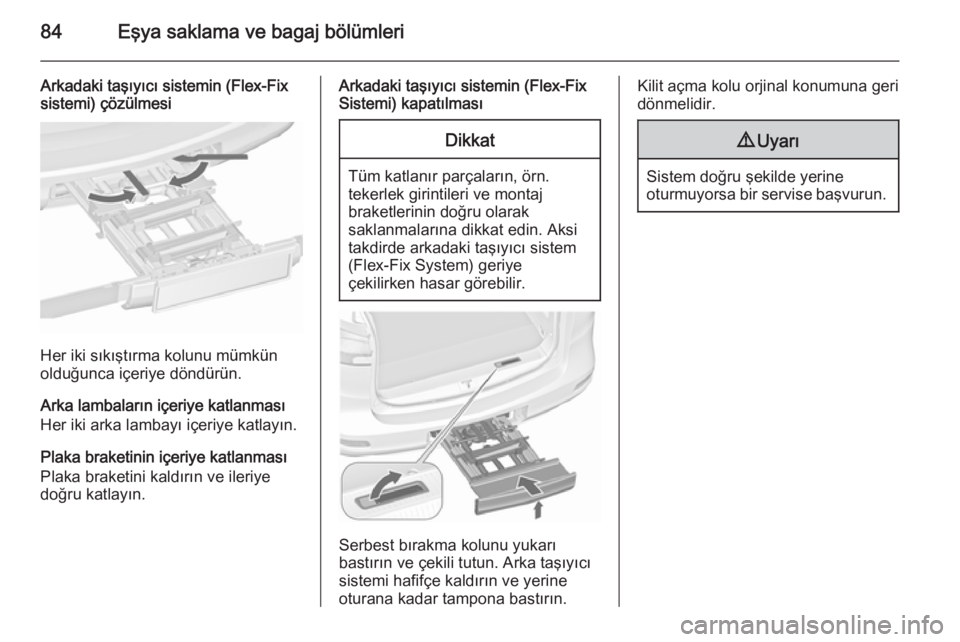

84Eşya saklama ve bagaj bölümleri
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün.
Arka lambaların içeriye katlanması
Her iki arka lambayı içeriye katlayın.
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, örn.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Arka taşıyıcı
sistemi hafifçe kaldırın ve yerine
oturana kadar tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.

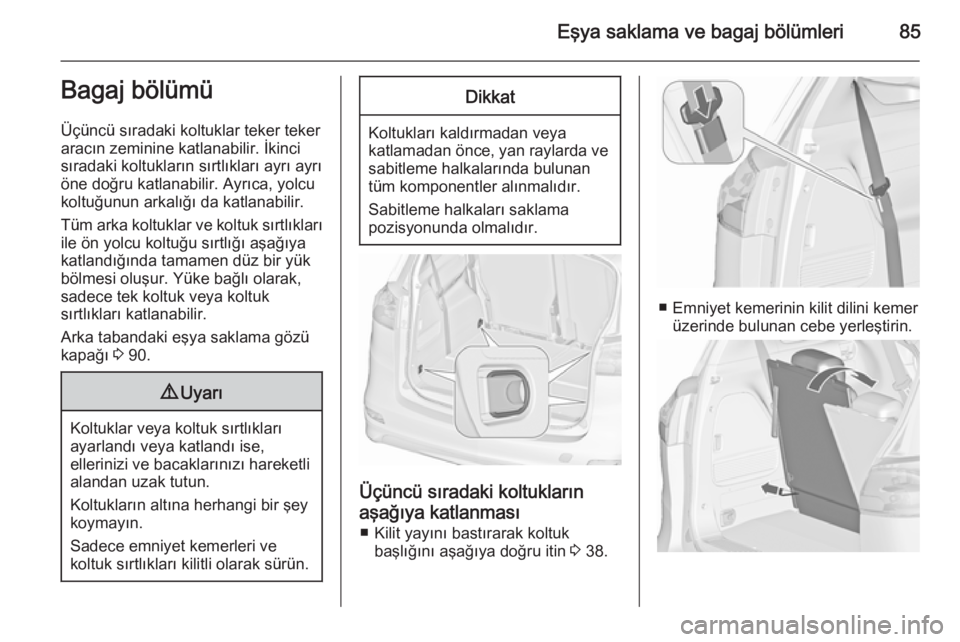

Eşya saklama ve bagaj bölümleri85Bagaj bölümü
Üçüncü sıradaki koltuklar teker teker
aracın zeminine katlanabilir. İkinci
sıradaki koltukların sırtlıkları ayrı ayrı
öne doğru katlanabilir. Ayrıca, yolcu
koltuğunun arkalığı da katlanabilir.
Tüm arka koltuklar ve koltuk sırtlıkları
ile ön yolcu koltuğu sırtlığı aşağıya
katlandığında tamamen düz bir yük
bölmesi oluşur. Yüke bağlı olarak,
sadece tek koltuk veya koltuk
sırtlıkları katlanabilir.
Arka tabandaki eşya saklama gözü
kapağı 3 90.9 Uyarı
Koltuklar veya koltuk sırtlıkları
ayarlandı veya katlandı ise,
ellerinizi ve bacaklarınızı hareketli
alandan uzak tutun.
Koltukların altına herhangi bir şey
koymayın.
Sadece emniyet kemerleri ve
koltuk sırtlıkları kilitli olarak sürün.
Dikkat
Koltukları kaldırmadan veya
katlamadan önce, yan raylarda ve sabitleme halkalarında bulunan
tüm komponentler alınmalıdır.
Sabitleme halkaları saklama
pozisyonunda olmalıdır.
Üçüncü sıradaki koltukların
aşağıya katlanması ■ Kilit yayını bastırarak koltuk başlığını aşağıya doğru itin 3 38.
■ Emniyet kemerinin kilit dilini kemer
üzerinde bulunan cebe yerleştirin.

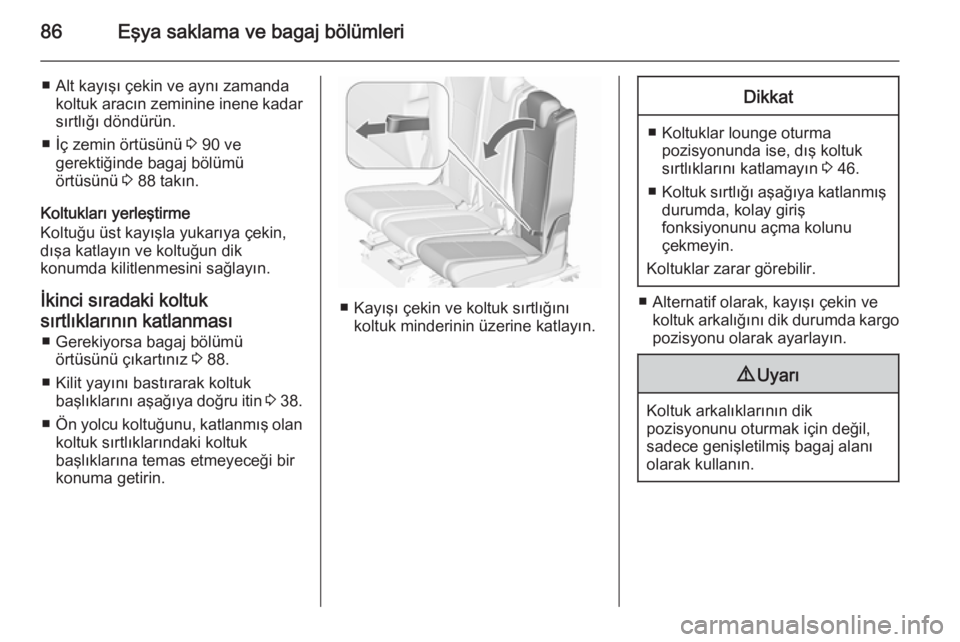

86Eşya saklama ve bagaj bölümleri
■ Alt kayışı çekin ve aynı zamandakoltuk aracın zeminine inene kadar
sırtlığı döndürün.
■ İç zemin örtüsünü 3 90 ve
gerektiğinde bagaj bölümü
örtüsünü 3 88 takın.
Koltukları yerleştirme
Koltuğu üst kayışla yukarıya çekin,
dışa katlayın ve koltuğun dik
konumda kilitlenmesini sağlayın.
İkinci sıradaki koltuk
sırtlıklarının katlanması ■ Gerekiyorsa bagaj bölümü örtüsünü çıkartınız 3 88.
■ Kilit yayını bastırarak koltuk başlıklarını aşağıya doğru itin 3 38.
■ Ön yolcu koltuğunu, katlanmış olan
koltuk sırtlıklarındaki koltuk
başlıklarına temas etmeyeceği bir konuma getirin.
■ Kayışı çekin ve koltuk sırtlığını koltuk minderinin üzerine katlayın.
Dikkat
■ Koltuklar lounge oturmapozisyonunda ise, dış koltuk
sırtlıklarını katlamayın 3 46.
■ Koltuk sırtlığı aşağıya katlanmış
durumda, kolay giriş
fonksiyonunu açma kolunu
çekmeyin.
Koltuklar zarar görebilir.
■ Alternatif olarak, kayışı çekin ve koltuk arkalığını dik durumda kargo
pozisyonu olarak ayarlayın.
9 Uyarı
Koltuk arkalıklarının dik
pozisyonunu oturmak için değil, sadece genişletilmiş bagaj alanıolarak kullanın.

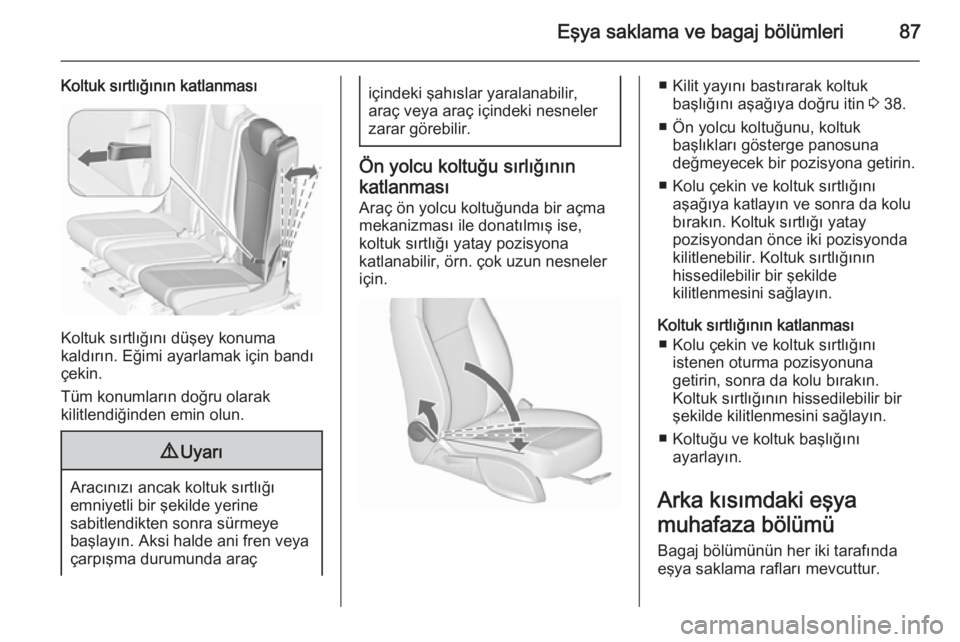

Eşya saklama ve bagaj bölümleri87
Koltuk sırtlığının katlanması
Koltuk sırtlığını düşey konuma
kaldırın. Eğimi ayarlamak için bandı
çekin.
Tüm konumların doğru olarak
kilitlendiğinden emin olun.
9 Uyarı
Aracınızı ancak koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren veya
çarpışma durumunda araç
içindeki şahıslar yaralanabilir,
araç veya araç içindeki nesneler
zarar görebilir.
Ön yolcu koltuğu sırlığının
katlanması
Araç ön yolcu koltuğunda bir açma
mekanizması ile donatılmış ise,
koltuk sırtlığı yatay pozisyona
katlanabilir, örn. çok uzun nesneler
için.
■ Kilit yayını bastırarak koltuk başlığını aşağıya doğru itin 3 38.
■ Ön yolcu koltuğunu, koltuk başlıkları gösterge panosuna
değmeyecek bir pozisyona getirin.
■ Kolu çekin ve koltuk sırtlığını aşağıya katlayın ve sonra da kolu
bırakın. Koltuk sırtlığı yatay
pozisyondan önce iki pozisyonda
kilitlenebilir. Koltuk sırtlığının
hissedilebilir bir şekilde
kilitlenmesini sağlayın.
Koltuk sırtlığının katlanması ■ Kolu çekin ve koltuk sırtlığını istenen oturma pozisyonuna
getirin, sonra da kolu bırakın.
Koltuk sırtlığının hissedilebilir bir
şekilde kilitlenmesini sağlayın.
■ Koltuğu ve koltuk başlığını ayarlayın.
Arka kısımdaki eşya
muhafaza bölümü Bagaj bölümünün her iki tarafında
eşya saklama rafları mevcuttur.

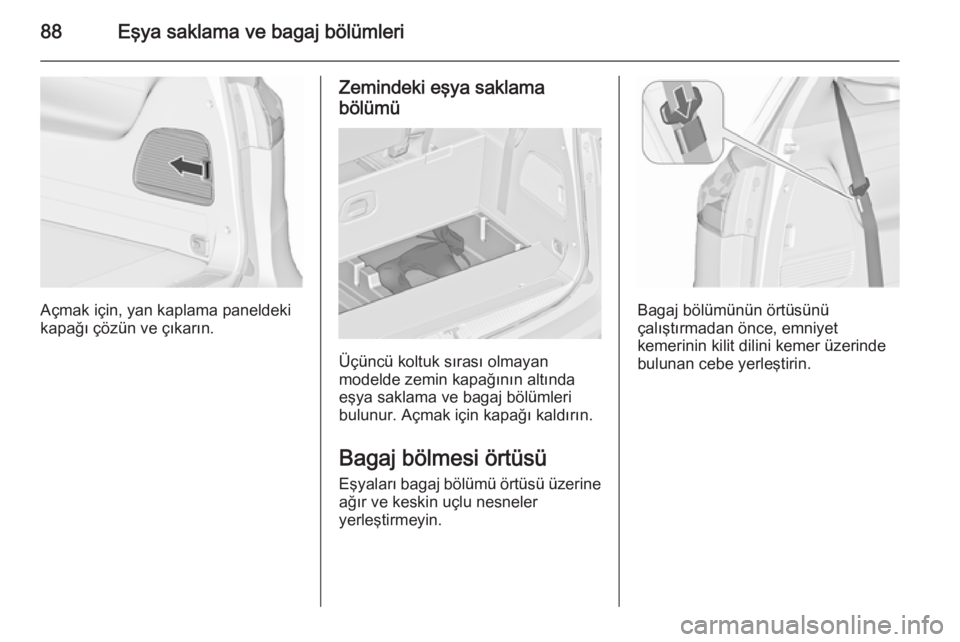

88Eşya saklama ve bagaj bölümleri
Açmak için, yan kaplama paneldeki
kapağı çözün ve çıkarın.
Zemindeki eşya saklama
bölümü
Üçüncü koltuk sırası olmayan
modelde zemin kapağının altında eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın.
Bagaj bölmesi örtüsü Eşyaları bagaj bölümü örtüsü üzerine ağır ve keskin uçlu nesneler
yerleştirmeyin.
Bagaj bölümünün örtüsünü
çalıştırmadan önce, emniyet
kemerinin kilit dilini kemer üzerinde
bulunan cebe yerleştirin.
