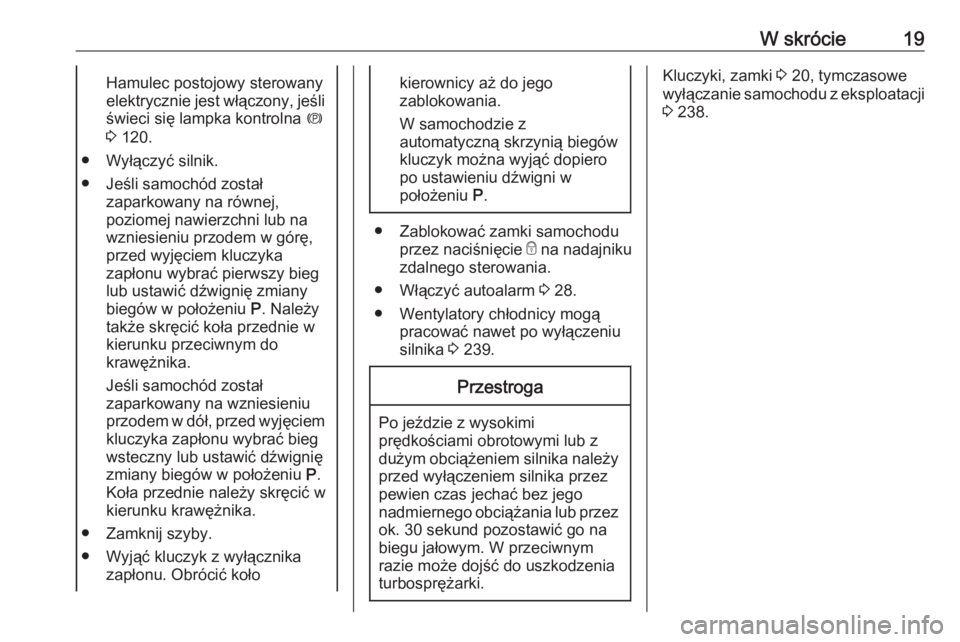

W skrócie19Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 120.
● Wyłączyć silnik.
● Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na wzniesieniu przodem w górę,
przed wyjęciem kluczyka
zapłonu wybrać pierwszy bieg
lub ustawić dźwignię zmiany
biegów w położeniu P. Należy
także skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu
przodem w dół, przed wyjęciem kluczyka zapłonu wybrać bieg
wsteczny lub ustawić dźwignię
zmiany biegów w położeniu P.
Koła przednie należy skręcić w
kierunku krawężnika.
● Zamknij szyby.
● Wyjąć kluczyk z wyłącznika zapłonu. Obrócić kołokierownicy aż do jego
zablokowania.
W samochodzie z
automatyczną skrzynią biegów
kluczyk można wyjąć dopiero
po ustawieniu dźwigni w
położeniu P.
● Zablokować zamki samochodu
przez naciśnięcie e na nadajniku
zdalnego sterowania.
● Włączyć autoalarm 3 28.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 239.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez
ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Kluczyki, zamki 3 20, tymczasowe
wyłączanie samochodu z eksploatacji 3 238.

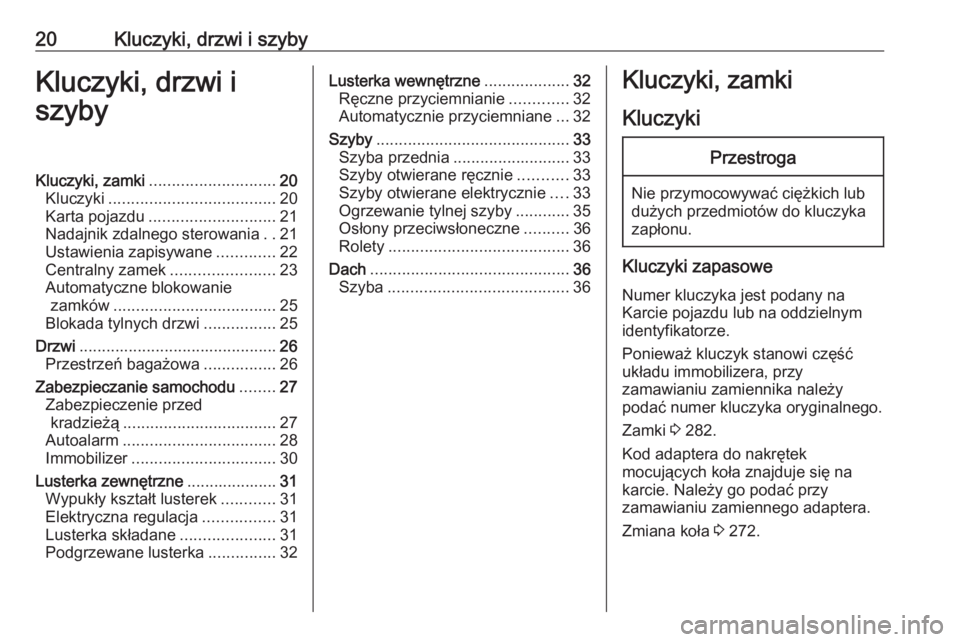

20Kluczyki, drzwi i szybyKluczyki, drzwi i
szybyKluczyki, zamki ............................ 20
Kluczyki ..................................... 20
Karta pojazdu ............................ 21
Nadajnik zdalnego sterowania ..21
Ustawienia zapisywane .............22
Centralny zamek .......................23
Automatyczne blokowanie zamków .................................... 25
Blokada tylnych drzwi ................25
Drzwi ............................................ 26
Przestrzeń bagażowa ................26
Zabezpieczanie samochodu ........27
Zabezpieczenie przed
kradzieżą .................................. 27
Autoalarm .................................. 28
Immobilizer ................................ 30
Lusterka zewnętrzne ....................31
Wypukły kształt lusterek ............31
Elektryczna regulacja ................31
Lusterka składane .....................31
Podgrzewane lusterka ...............32Lusterka wewnętrzne ...................32
Ręczne przyciemnianie .............32
Automatycznie przyciemniane ...32
Szyby ........................................... 33
Szyba przednia .......................... 33
Szyby otwierane ręcznie ...........33
Szyby otwierane elektrycznie ....33
Ogrzewanie tylnej szyby ............35
Osłony przeciwsłoneczne ..........36
Rolety ........................................ 36
Dach ............................................ 36
Szyba ........................................ 36Kluczyki, zamki
KluczykiPrzestroga
Nie przymocowywać ciężkich lub
dużych przedmiotów do kluczyka zapłonu.
Kluczyki zapasowe
Numer kluczyka jest podany na
Karcie pojazdu lub na oddzielnym
identyfikatorze.
Ponieważ kluczyk stanowi część
układu immobilizera, przy
zamawianiu zamiennika należy
podać numer kluczyka oryginalnego.
Zamki 3 282.
Kod adaptera do nakrętek
mocujących koła znajduje się na
karcie. Należy go podać przy
zamawianiu zamiennego adaptera.
Zmiana koła 3 272.

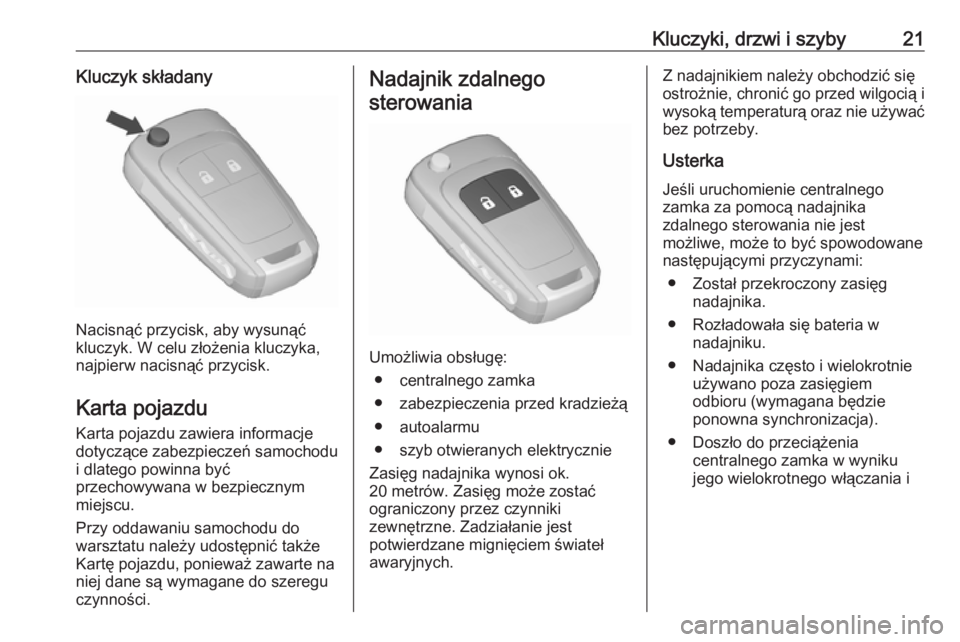

Kluczyki, drzwi i szyby21Kluczyk składany
Nacisnąć przycisk, aby wysunąć
kluczyk. W celu złożenia kluczyka,
najpierw nacisnąć przycisk.
Karta pojazdu Karta pojazdu zawiera informacje
dotyczące zabezpieczeń samochodu
i dlatego powinna być
przechowywana w bezpiecznym
miejscu.
Przy oddawaniu samochodu do
warsztatu należy udostępnić także
Kartę pojazdu, ponieważ zawarte na
niej dane są wymagane do szeregu
czynności.
Nadajnik zdalnego
sterowania
Umożliwia obsługę: ● centralnego zamka
● zabezpieczenia przed kradzieżą
● autoalarmu
● szyb otwieranych elektrycznie
Zasięg nadajnika wynosi ok.
20 metrów. Zasięg może zostać
ograniczony przez czynniki
zewnętrzne. Zadziałanie jest
potwierdzane mignięciem świateł
awaryjnych.
Z nadajnikiem należy obchodzić się ostrożnie, chronić go przed wilgocią i
wysoką temperaturą oraz nie używać bez potrzeby.
Usterka
Jeśli uruchomienie centralnego
zamka za pomocą nadajnika
zdalnego sterowania nie jest
możliwe, może to być spowodowane
następującymi przyczynami:
● Został przekroczony zasięg nadajnika.
● Rozładowała się bateria w nadajniku.
● Nadajnika często i wielokrotnie używano poza zasięgiem
odbioru (wymagana będzie
ponowna synchronizacja).
● Doszło do przeciążenia centralnego zamka w wyniku
jego wielokrotnego włączania i

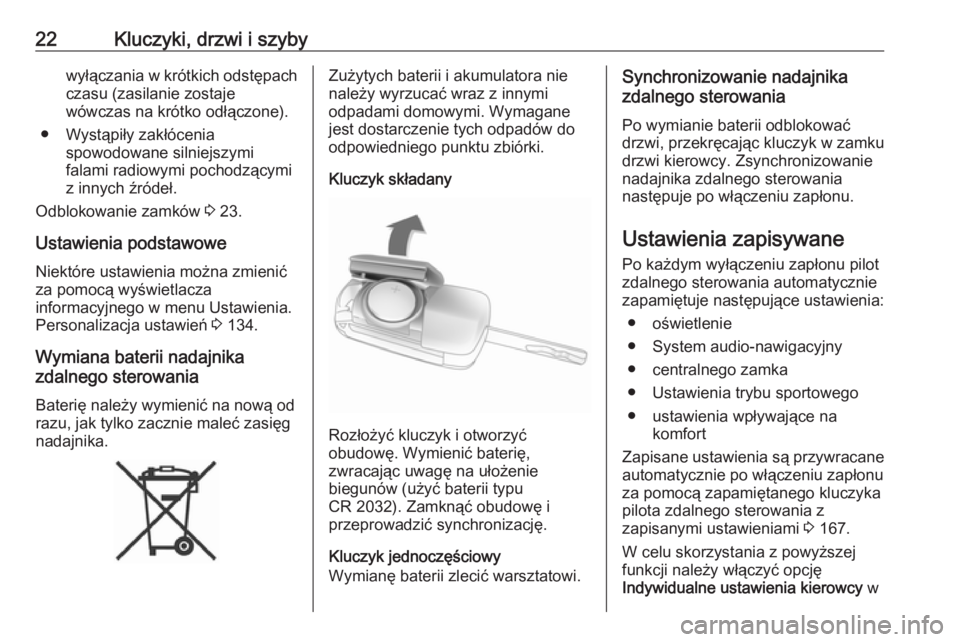

22Kluczyki, drzwi i szybywyłączania w krótkich odstępachczasu (zasilanie zostaje
wówczas na krótko odłączone).
● Wystąpiły zakłócenia spowodowane silniejszymi
falami radiowymi pochodzącymi
z innych źródeł.
Odblokowanie zamków 3 23.
Ustawienia podstawowe
Niektóre ustawienia można zmienić
za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 134.
Wymiana baterii nadajnika
zdalnego sterowania
Baterię należy wymienić na nową od razu, jak tylko zacznie maleć zasięg
nadajnika.Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Kluczyk składany
Rozłożyć kluczyk i otworzyć
obudowę. Wymienić baterię,
zwracając uwagę na ułożenie
biegunów (użyć baterii typu
CR 2032). Zamknąć obudowę i
przeprowadzić synchronizację.
Kluczyk jednoczęściowy
Wymianę baterii zlecić warsztatowi.
Synchronizowanie nadajnika
zdalnego sterowania
Po wymianie baterii odblokować
drzwi, przekręcając kluczyk w zamku
drzwi kierowcy. Zsynchronizowanie
nadajnika zdalnego sterowania
następuje po włączeniu zapłonu.
Ustawienia zapisywane
Po każdym wyłączeniu zapłonu pilot
zdalnego sterowania automatycznie
zapamiętuje następujące ustawienia:
● oświetlenie
● System audio-nawigacyjny
● centralnego zamka
● Ustawienia trybu sportowego
● ustawienia wpływające na komfort
Zapisane ustawienia są przywracane
automatycznie po włączeniu zapłonu
za pomocą zapamiętanego kluczyka
pilota zdalnego sterowania z
zapisanymi ustawieniami 3 167.
W celu skorzystania z powyższej
funkcji należy włączyć opcję
Indywidualne ustawienia kierowcy w

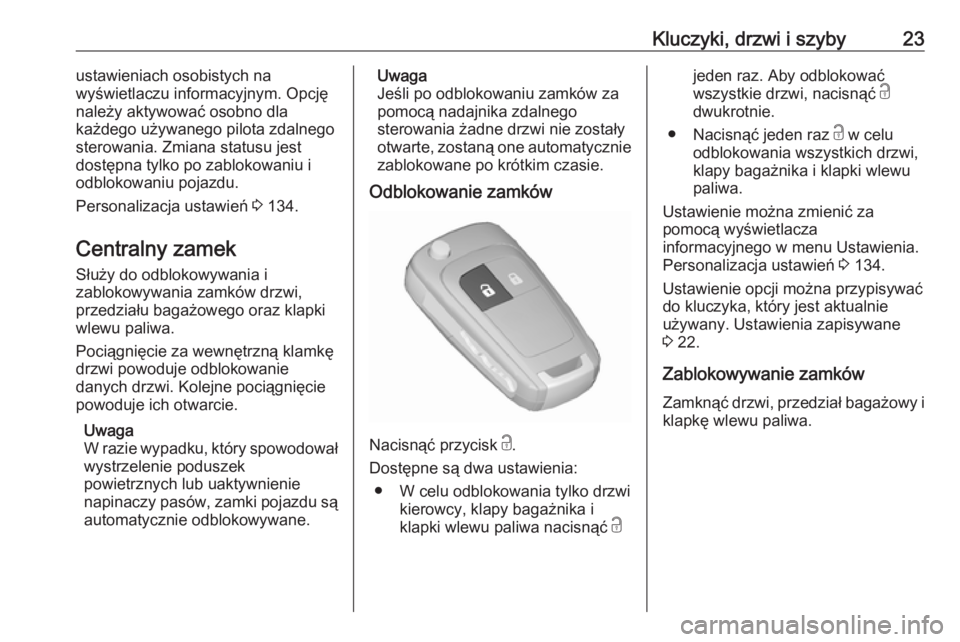

Kluczyki, drzwi i szyby23ustawieniach osobistych na
wyświetlaczu informacyjnym. Opcję
należy aktywować osobno dla
każdego używanego pilota zdalnego sterowania. Zmiana statusu jest
dostępna tylko po zablokowaniu i
odblokowaniu pojazdu.
Personalizacja ustawień 3 134.
Centralny zamek Służy do odblokowywania i
zablokowywania zamków drzwi,
przedziału bagażowego oraz klapki
wlewu paliwa.
Pociągnięcie za wewnętrzną klamkę
drzwi powoduje odblokowanie
danych drzwi. Kolejne pociągnięcie
powoduje ich otwarcie.
Uwaga
W razie wypadku, który spowodował wystrzelenie poduszek
powietrznych lub uaktywnienie
napinaczy pasów, zamki pojazdu są
automatycznie odblokowywane.Uwaga
Jeśli po odblokowaniu zamków za
pomocą nadajnika zdalnego
sterowania żadne drzwi nie zostały
otwarte, zostaną one automatycznie
zablokowane po krótkim czasie.
Odblokowanie zamków
Nacisnąć przycisk c.
Dostępne są dwa ustawienia: ● W celu odblokowania tylko drzwi kierowcy, klapy bagażnika i
klapki wlewu paliwa nacisnąć c
jeden raz. Aby odblokować
wszystkie drzwi, nacisnąć c
dwukrotnie.
● Nacisnąć jeden raz c w celu
odblokowania wszystkich drzwi,
klapy bagażnika i klapki wlewu
paliwa.
Ustawienie można zmienić za
pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 134.
Ustawienie opcji można przypisywać
do kluczyka, który jest aktualnie
używany. Ustawienia zapisywane 3 22.
Zablokowywanie zamków
Zamknąć drzwi, przedział bagażowy i
klapkę wlewu paliwa.

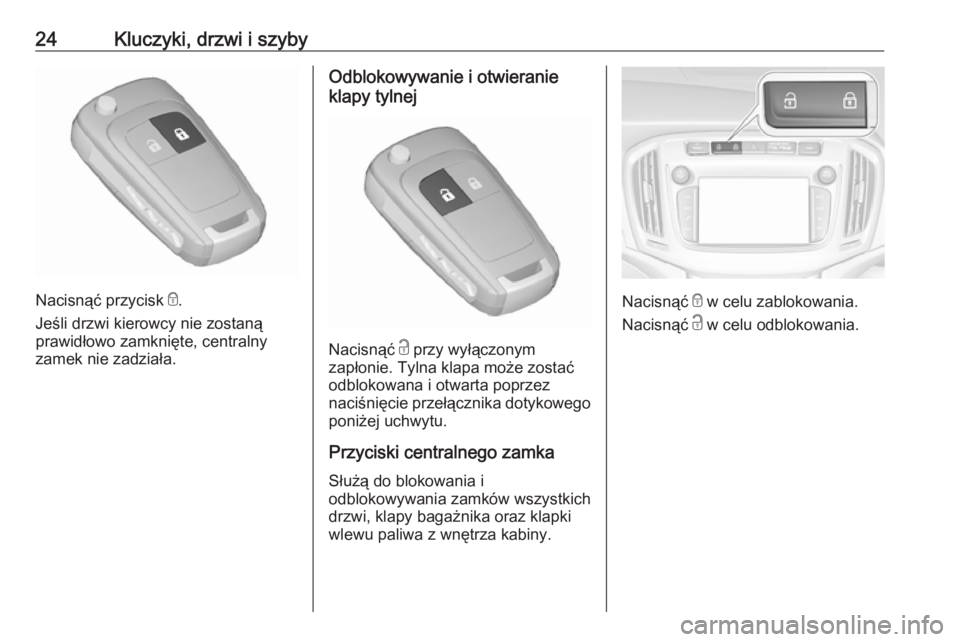

24Kluczyki, drzwi i szyby
Nacisnąć przycisk e.
Jeśli drzwi kierowcy nie zostaną
prawidłowo zamknięte, centralny
zamek nie zadziała.
Odblokowywanie i otwieranie
klapy tylnej
Nacisnąć c przy wyłączonym
zapłonie. Tylna klapa może zostać
odblokowana i otwarta poprzez
naciśnięcie przełącznika dotykowego
poniżej uchwytu.
Przyciski centralnego zamka
Służą do blokowania i
odblokowywania zamków wszystkich
drzwi, klapy bagażnika oraz klapki
wlewu paliwa z wnętrza kabiny.
Nacisnąć e w celu zablokowania.
Nacisnąć c w celu odblokowania.

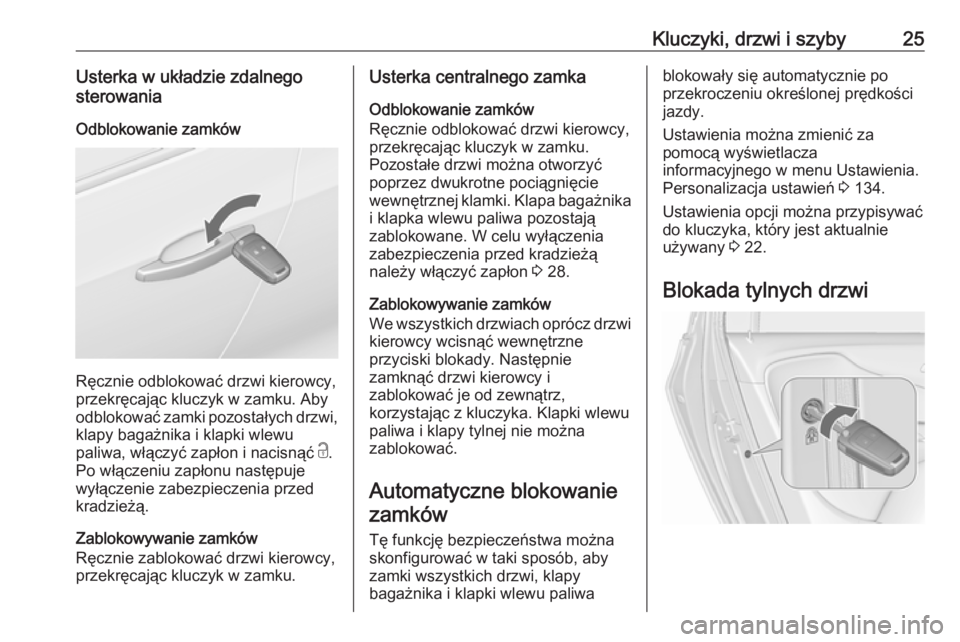

Kluczyki, drzwi i szyby25Usterka w układzie zdalnego
sterowania
Odblokowanie zamków
Ręcznie odblokować drzwi kierowcy,
przekręcając kluczyk w zamku. Aby
odblokować zamki pozostałych drzwi,
klapy bagażnika i klapki wlewu
paliwa, włączyć zapłon i nacisnąć c.
Po włączeniu zapłonu następuje
wyłączenie zabezpieczenia przed
kradzieżą.
Zablokowywanie zamków
Ręcznie zablokować drzwi kierowcy,
przekręcając kluczyk w zamku.
Usterka centralnego zamka
Odblokowanie zamków
Ręcznie odblokować drzwi kierowcy,
przekręcając kluczyk w zamku.
Pozostałe drzwi można otworzyć
poprzez dwukrotne pociągnięcie
wewnętrznej klamki. Klapa bagażnika i klapka wlewu paliwa pozostają
zablokowane. W celu wyłączenia zabezpieczenia przed kradzieżą
należy włączyć zapłon 3 28.
Zablokowywanie zamków
We wszystkich drzwiach oprócz drzwi kierowcy wcisnąć wewnętrzne
przyciski blokady. Następnie
zamknąć drzwi kierowcy i
zablokować je od zewnątrz,
korzystając z kluczyka. Klapki wlewu
paliwa i klapy tylnej nie można
zablokować.
Automatyczne blokowanie zamków
Tę funkcję bezpieczeństwa można
skonfigurować w taki sposób, aby
zamki wszystkich drzwi, klapy
bagażnika i klapki wlewu paliwablokowały się automatycznie po
przekroczeniu określonej prędkości jazdy.
Ustawienia można zmienić za
pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 134.
Ustawienia opcji można przypisywać
do kluczyka, który jest aktualnie
używany 3 22.
Blokada tylnych drzwi

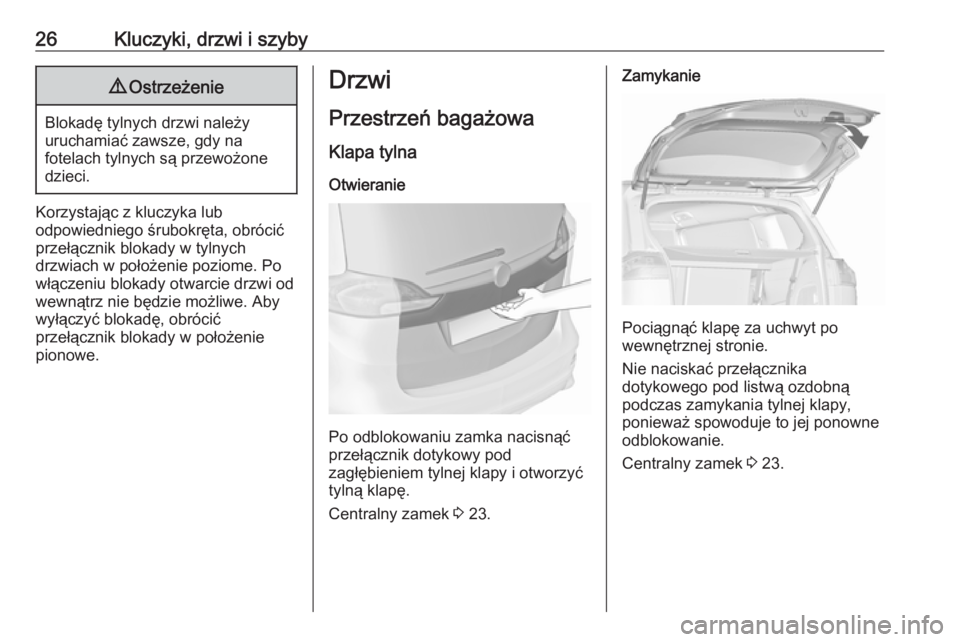

26Kluczyki, drzwi i szyby9Ostrzeżenie
Blokadę tylnych drzwi należy
uruchamiać zawsze, gdy na
fotelach tylnych są przewożone
dzieci.
Korzystając z kluczyka lub
odpowiedniego śrubokręta, obrócić przełącznik blokady w tylnych
drzwiach w położenie poziome. Po
włączeniu blokady otwarcie drzwi od
wewnątrz nie będzie możliwe. Aby
wyłączyć blokadę, obrócić
przełącznik blokady w położenie
pionowe.
Drzwi
Przestrzeń bagażowa
Klapa tylna
Otwieranie
Po odblokowaniu zamka nacisnąć
przełącznik dotykowy pod
zagłębieniem tylnej klapy i otworzyć tylną klapę.
Centralny zamek 3 23.
Zamykanie
Pociągnąć klapę za uchwyt po
wewnętrznej stronie.
Nie naciskać przełącznika
dotykowego pod listwą ozdobną
podczas zamykania tylnej klapy,
ponieważ spowoduje to jej ponowne
odblokowanie.
Centralny zamek 3 23.

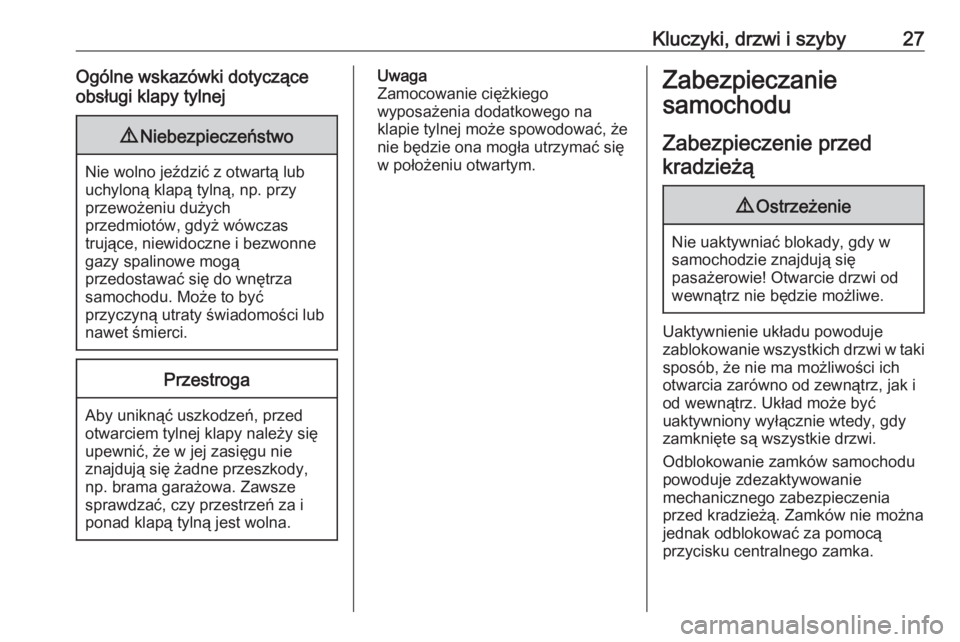

Kluczyki, drzwi i szyby27Ogólne wskazówki dotyczące
obsługi klapy tylnej9 Niebezpieczeństwo
Nie wolno jeździć z otwartą lub
uchyloną klapą tylną, np. przy
przewożeniu dużych
przedmiotów, gdyż wówczas
trujące, niewidoczne i bezwonne
gazy spalinowe mogą
przedostawać się do wnętrza
samochodu. Może to być
przyczyną utraty świadomości lub
nawet śmierci.
Przestroga
Aby uniknąć uszkodzeń, przed
otwarciem tylnej klapy należy się
upewnić, że w jej zasięgu nie
znajdują się żadne przeszkody,
np. brama garażowa. Zawsze
sprawdzać, czy przestrzeń za i
ponad klapą tylną jest wolna.
Uwaga
Zamocowanie ciężkiego
wyposażenia dodatkowego na
klapie tylnej może spowodować, że
nie będzie ona mogła utrzymać się
w położeniu otwartym.Zabezpieczanie
samochodu
Zabezpieczenie przedkradzieżą9 Ostrzeżenie
Nie uaktywniać blokady, gdy w
samochodzie znajdują się
pasażerowie! Otwarcie drzwi od
wewnątrz nie będzie możliwe.
Uaktywnienie układu powoduje
zablokowanie wszystkich drzwi w taki
sposób, że nie ma możliwości ich
otwarcia zarówno od zewnątrz, jak i
od wewnątrz. Układ może być
uaktywniony wyłącznie wtedy, gdy zamknięte są wszystkie drzwi.
Odblokowanie zamków samochodu
powoduje zdezaktywowanie
mechanicznego zabezpieczenia
przed kradzieżą. Zamków nie można
jednak odblokować za pomocą
przycisku centralnego zamka.

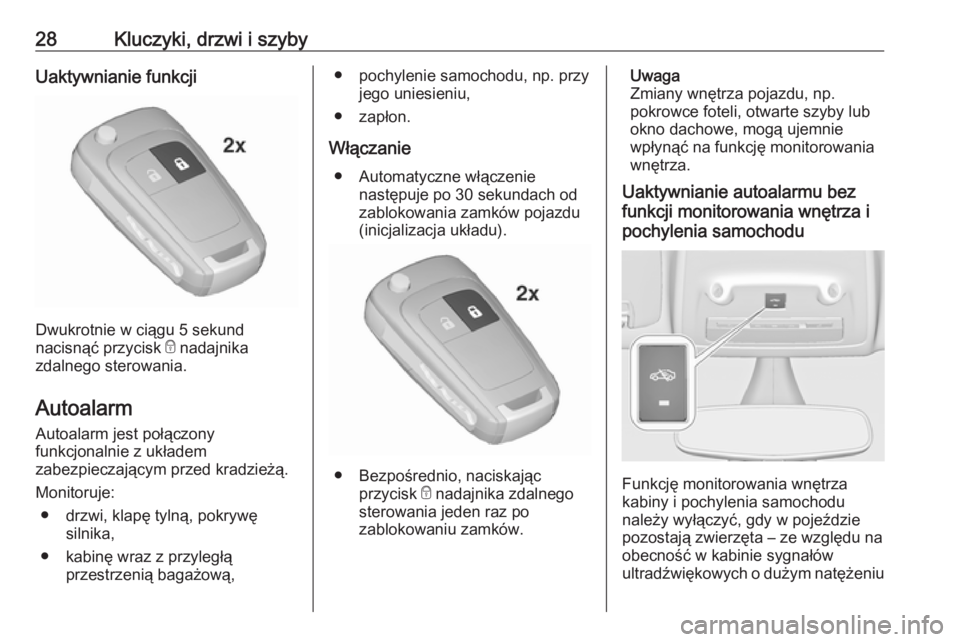

28Kluczyki, drzwi i szybyUaktywnianie funkcji
Dwukrotnie w ciągu 5 sekund
nacisnąć przycisk e nadajnika
zdalnego sterowania.
Autoalarm
Autoalarm jest połączony
funkcjonalnie z układem
zabezpieczającym przed kradzieżą.
Monitoruje: ● drzwi, klapę tylną, pokrywę silnika,
● kabinę wraz z przyległą przestrzenią bagażową,
● pochylenie samochodu, np. przyjego uniesieniu,
● zapłon.
Włączanie ● Automatyczne włączenie następuje po 30 sekundach od
zablokowania zamków pojazdu
(inicjalizacja układu).
● Bezpośrednio, naciskając
przycisk e nadajnika zdalnego
sterowania jeden raz po
zablokowaniu zamków.
Uwaga
Zmiany wnętrza pojazdu, np.
pokrowce foteli, otwarte szyby lub okno dachowe, mogą ujemnie
wpłynąć na funkcję monitorowania
wnętrza.
Uaktywnianie autoalarmu bez
funkcji monitorowania wnętrza i
pochylenia samochodu
Funkcję monitorowania wnętrza
kabiny i pochylenia samochodu
należy wyłączyć, gdy w pojeździe pozostają zwierzęta – ze względu naobecność w kabinie sygnałów
ultradźwiękowych o dużym natężeniu
