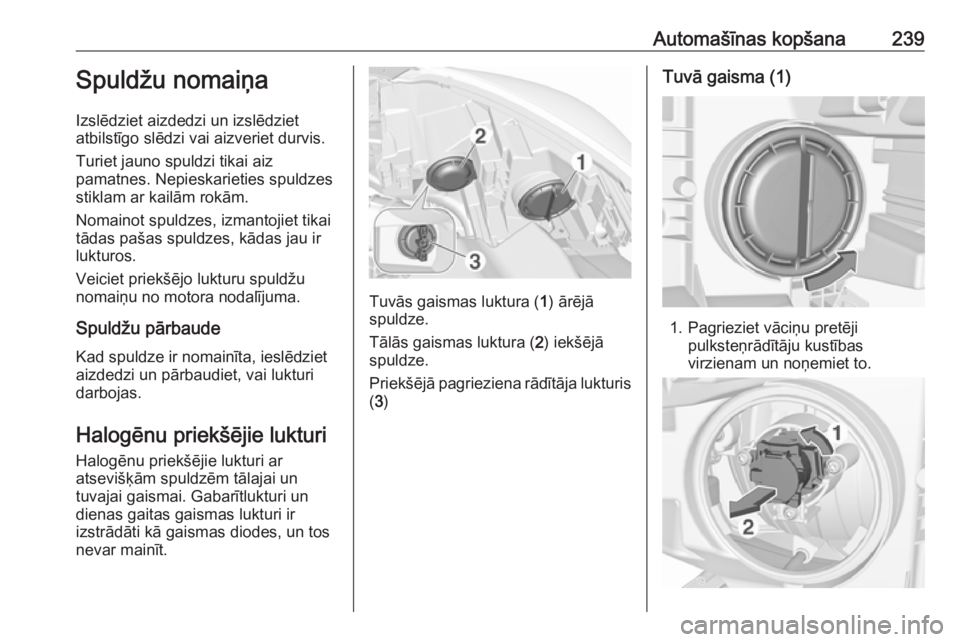

Automašīnas kopšana239Spuldžu nomaiņa
Izslēdziet aizdedzi un izslēdziet
atbilstīgo slēdzi vai aizveriet durvis.
Turiet jauno spuldzi tikai aiz
pamatnes. Nepieskarieties spuldzes
stiklam ar kailām rokām.
Nomainot spuldzes, izmantojiet tikai
tādas pašas spuldzes, kādas jau ir
lukturos.
Veiciet priekšējo lukturu spuldžu
nomaiņu no motora nodalījuma.
Spuldžu pārbaude
Kad spuldze ir nomainīta, ieslēdziet aizdedzi un pārbaudiet, vai lukturi
darbojas.
Halogēnu priekšējie lukturi Halogēnu priekšējie lukturi ar
atsevišķām spuldzēm tālajai un
tuvajai gaismai. Gabarītlukturi un
dienas gaitas gaismas lukturi ir
izstrādāti kā gaismas diodes, un tos
nevar mainīt.
Tuvās gaismas luktura ( 1) ārējā
spuldze.
Tālās gaismas luktura ( 2) iekšējā
spuldze.
Priekšējā pagrieziena rādītāja lukturis
( 3 )
Tuvā gaisma (1)
1. Pagrieziet vāciņu pretēji
pulksteņrādītāju kustībasvirzienam un noņemiet to.

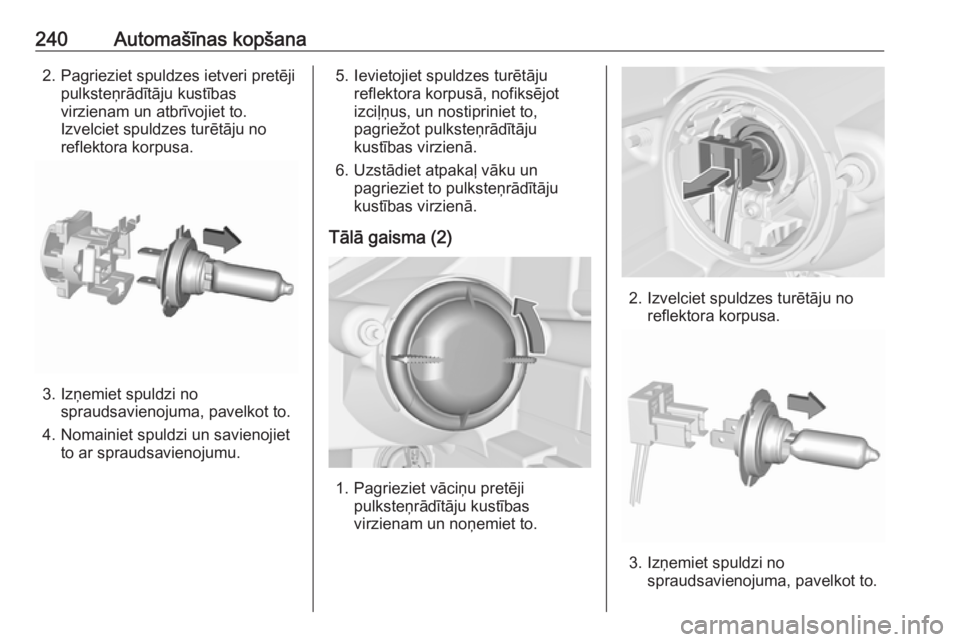

240Automašīnas kopšana2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes turētāju no
reflektora korpusa.
3. Izņemiet spuldzi no spraudsavienojuma, pavelkot to.
4. Nomainiet spuldzi un savienojiet to ar spraudsavienojumu.
5. Ievietojiet spuldzes turētājureflektora korpusā, nofiksējot
izciļņus, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Tālā gaisma (2)
1. Pagrieziet vāciņu pretēji pulksteņrādītāju kustībasvirzienam un noņemiet to.
2. Izvelciet spuldzes turētāju no reflektora korpusa.
3. Izņemiet spuldzi nospraudsavienojuma, pavelkot to.

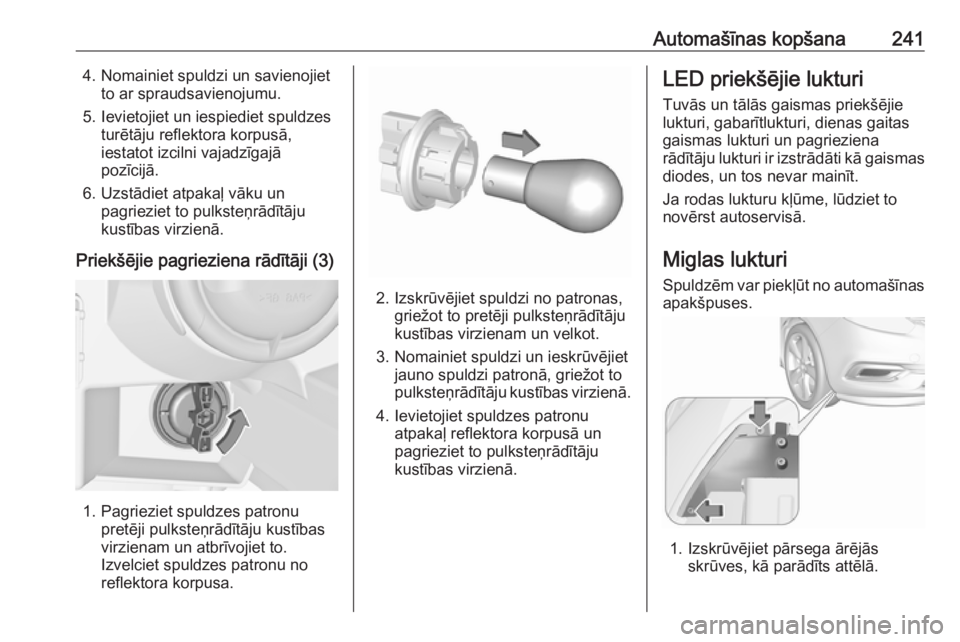

Automašīnas kopšana2414. Nomainiet spuldzi un savienojietto ar spraudsavienojumu.
5. Ievietojiet un iespiediet spuldzes turētāju reflektora korpusā,
iestatot izcilni vajadzīgajā
pozīcijā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Priekšējie pagrieziena rādītāji (3)
1. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes patronu no
reflektora korpusa.
2. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam un velkot.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes patronu atpakaļ reflektora korpusā un
pagrieziet to pulksteņrādītāju
kustības virzienā.
LED priekšējie lukturi
Tuvās un tālās gaismas priekšējie
lukturi, gabarītlukturi, dienas gaitas
gaismas lukturi un pagrieziena
rādītāju lukturi ir izstrādāti kā gaismas diodes, un tos nevar mainīt.
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Miglas lukturi
Spuldzēm var piekļūt no automašīnas
apakšpuses.
1. Izskrūvējiet pārsega ārējās skrūves, kā parādīts attēlā.

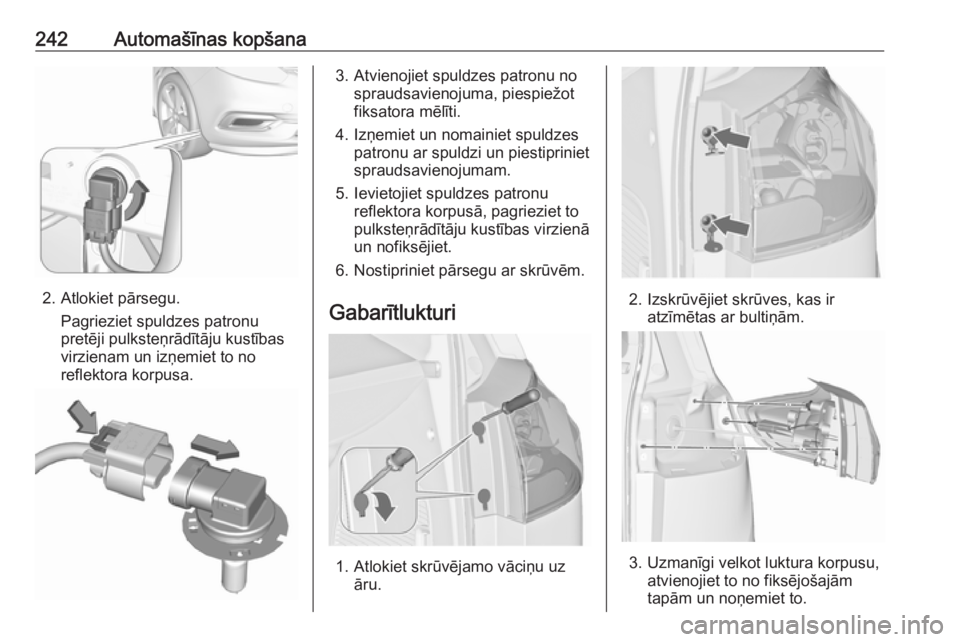

242Automašīnas kopšana
2. Atlokiet pārsegu.Pagrieziet spuldzes patronu
pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora korpusa.
3. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
4. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumam.
5. Ievietojiet spuldzes patronu reflektora korpusā, pagrieziet to
pulksteņrādītāju kustības virzienā un nofiksējiet.
6. Nostipriniet pārsegu ar skrūvēm.
Gabarītlukturi
1. Atlokiet skrūvējamo vāciņu uz āru.
2. Izskrūvējiet skrūves, kas iratzīmētas ar bultiņām.
3. Uzmanīgi velkot luktura korpusu,atvienojiet to no fiksējošajām
tapām un noņemiet to.

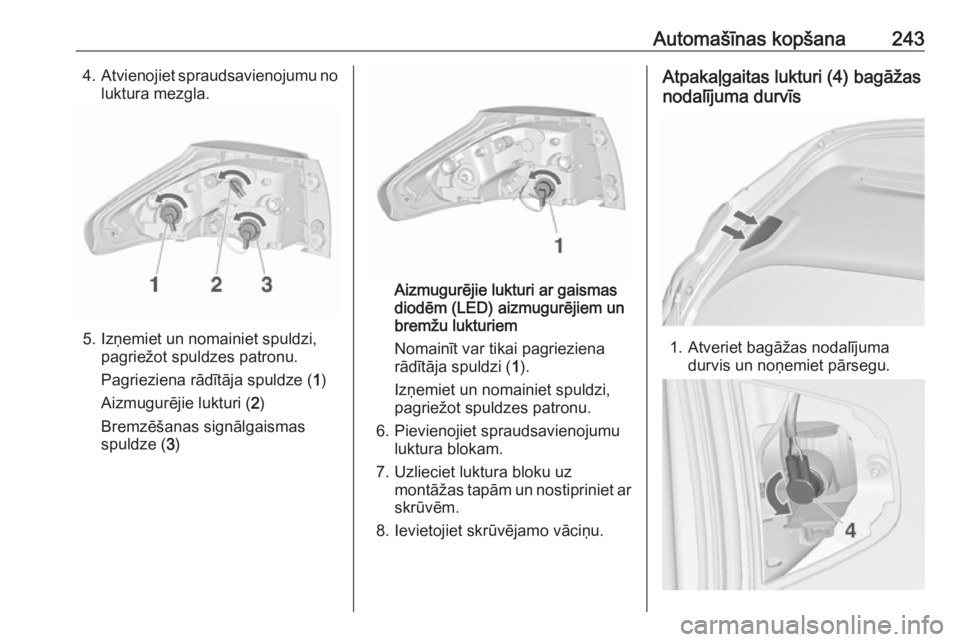

Automašīnas kopšana2434.Atvienojiet spraudsavienojumu no
luktura mezgla.
5. Izņemiet un nomainiet spuldzi, pagriežot spuldzes patronu.
Pagrieziena rādītāja spuldze ( 1)
Aizmugurējie lukturi ( 2)
Bremzēšanas signālgaismas
spuldze ( 3)
Aizmugurējie lukturi ar gaismas
diodēm (LED) aizmugurējiem un bremžu lukturiem
Nomainīt var tikai pagrieziena
rādītāja spuldzi ( 1).
Izņemiet un nomainiet spuldzi,
pagriežot spuldzes patronu.
6. Pievienojiet spraudsavienojumu luktura blokam.
7. Uzlieciet luktura bloku uz montāžas tapām un nostipriniet ar
skrūvēm.
8. Ievietojiet skrūvējamo vāciņu.
Atpakaļgaitas lukturi (4) bagāžas
nodalījuma durvīs
1. Atveriet bagāžas nodalījuma durvis un noņemiet pārsegu.

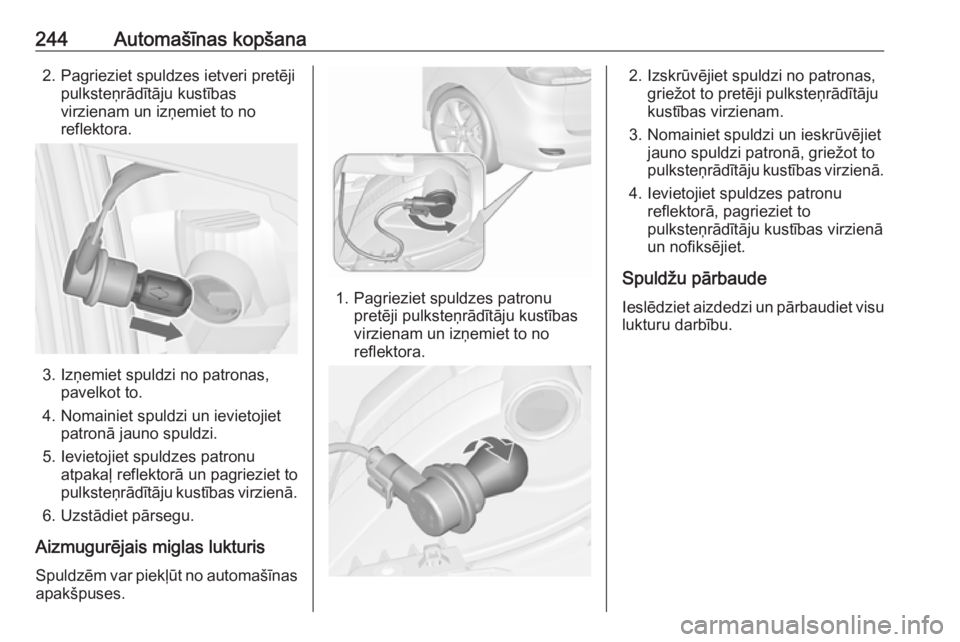

244Automašīnas kopšana2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.
3. Izņemiet spuldzi no patronas, pavelkot to.
4. Nomainiet spuldzi un ievietojiet patronā jauno spuldzi.
5. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Uzstādiet pārsegu.
Aizmugurējais miglas lukturis Spuldzēm var piekļūt no automašīnas
apakšpuses.
1. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no
reflektora.
2. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
3. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
4. Ievietojiet spuldzes patronu reflektorā, pagrieziet to
pulksteņrādītāju kustības virzienā
un nofiksējiet.
Spuldžu pārbaude
Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.

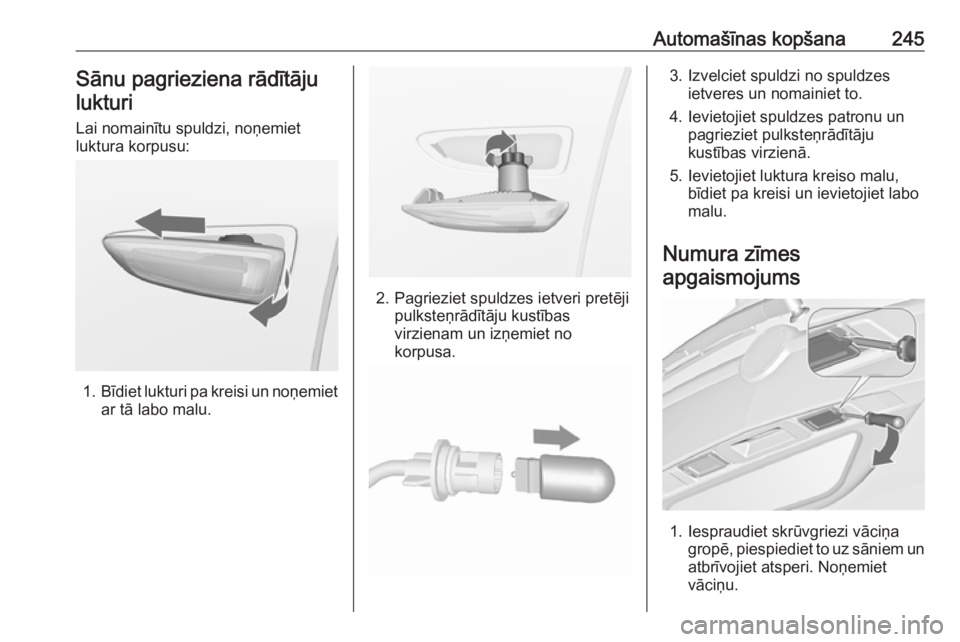

Automašīnas kopšana245Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi. Noņemiet
vāciņu.

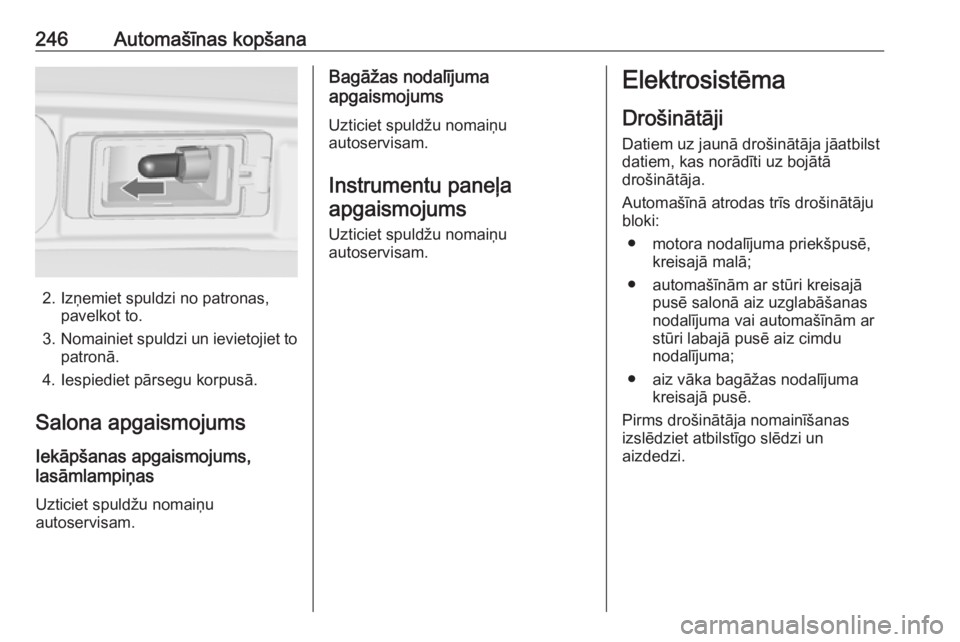

246Automašīnas kopšana
2. Izņemiet spuldzi no patronas,pavelkot to.
3. Nomainiet spuldzi un ievietojiet to
patronā.
4. Iespiediet pārsegu korpusā.
Salona apgaismojums
Iekāpšanas apgaismojums,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● motora nodalījuma priekšpusē, kreisajā malā;
● automašīnām ar stūri kreisajā pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
● aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.

Automašīnas kopšana247
Automašīnā ir dažādu veidu
drošinātāji.
Atkarībā no drošinātāja veida
izdegušu drošinātāju var pazīt pēc tā
izkusušās stieples. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

248Automašīnas kopšanaDzinēja nodalījumadrošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.
Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana/
aizdedzes sistēma4Degvielas iesmidzināšana/
aizdedzes sistēma5–6Ārējo spoguļu apsilde/pretaiz‐
dzīšanas signalizācijas sistēma7Ventilatoru vadība/dzinēja
vadības modulis/pārnesum‐
kārbas vadības modulis8Lambda sensors/dzinēja dzesē‐
šana9Aizmugurējā loga sensors10Akumulatoru baterijas sensors11Bagāžas nodalījuma durvju
atvēršana12Adaptīvais priekšējais apgai‐
smojums/apgaismojuma auto‐
mātiskā vadība13ABS14Aizmugurējā stikla tīrītājs
