Page 120 of 267
i
126

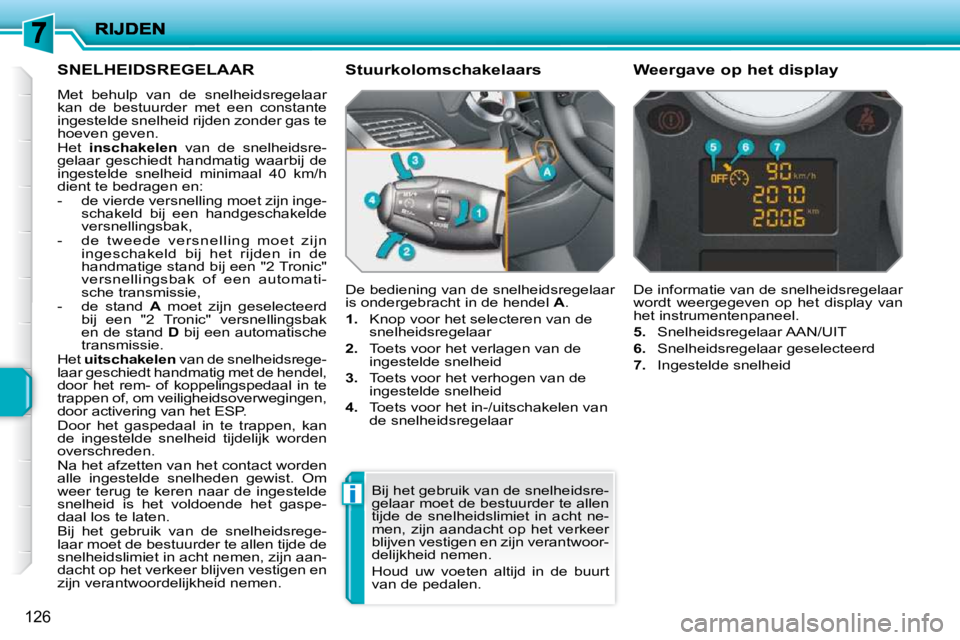

SNELHEIDSREGELAAR
Met behulp van de snelheidsregelaar
kan de bestuurder met een constante
ingestelde snelheid rijden zonder gas te
hoeven geven.
Het inschakelen van de snelheidsre-
gelaar geschiedt handmatig waarbij de
ingestelde snelheid minimaal 40 km/h
dient te bedragen en:
- de vierde versnelling moet zijn inge- schakeld bij een handgeschakelde
versnellingsbak,
- de t weede v er s nelling m oet z ijn ingeschakeld bij het rijden in de
handmatige stand bij een "2 Tronic"
versnellingsbak of een automati-
sche transmissie,
- de stand A moet zijn geselecteerd
bij een "2 Tronic" versnellingsbak
en de stand D bij een automatische
transmissie.
Het uitschakelen van de snelheidsrege-
laar geschiedt handmatig met de hendel,
door het rem- of koppelingspedaal in te
trappen of, om veiligheidsoverwegingen,
door activering van het ESP.
Door het gaspedaal in te trappen, kan
de ingestelde snelheid tijdelijk worden
overschreden.
Na het afzetten van het contact worden
alle ingestelde snelheden gewist. Om
weer terug te keren naar de ingestelde
snelheid is het voldoende het gaspe-
daal los te laten.
Bij het gebruik van de snelheidsrege-
laar moet de bestuurder te allen tijde de
snelheidslimiet in acht nemen, zijn aan-
dacht op het verkeer blijven vestigen en
zijn verantwoordelijkheid nemen. De bediening van de snelheidsregelaar
is ondergebracht in de hendel
A .
1. Knop voor het selecteren van de
snelheidsregelaar
2. Toets voor het verlagen van de
ingestelde snelheid
3. Toets voor het verhogen van de
ingestelde snelheid
4. Toets voor het in-/uitschakelen van
de snelheidsregelaar De informatie van de snelheidsregelaar
wordt weergegeven op het display van
het instrumentenpaneel.
5. Snelheidsregelaar AAN/UIT
6. Snelheidsregelaar geselecteerd
7. Ingestelde snelheid
Stuurkolomschakelaars Weergave op het display
Bij het gebruik van de snelheidsre-
gelaar moet de bestuurder te allen
tijde de snelheidslimiet in acht ne-
men, zijn aandacht op het verkeer
blijven vestigen en zijn verantwoor-
delijkheid nemen.
Houd uw voeten altijd in de buurt
van de pedalen.
Page 121 of 267
!
127
Let tijdens het gebruik van de snel-
heidsregelaar op wanneer u de snel-
heid met de toetsen instelt; dit kan
een plotselinge verandering van de
wagensnelheid veroorzaken.
Gebruik de snelheidsregelaar niet
op gladde wegen of bij zeer druk
verkeer.
Bij een steile afdaling kan de snel-
heidsregelaar niet voorkomen dat
de ingestelde snelheid wordt over-
schreden.
Om te voorkomen dat de werking
van de pedalen wordt geblokkeerd:
- controleer of de mat goed op zijn plaats ligt,
- gebruik nooit meer dan één mat per plaats.
Programmeren
Draai de knop 1 in de stand
"CRUISE" : de snelheidsregelaar
is geselecteerd, maar nog niet in-
geschakeld (OFF).
Overschrijden van de ingestelde snelheid
Als de ingestelde snelheid wordt overschreden, gaat de in-
gestelde snelheid op het display knipperen.
Het knipperen van de ingestelde snelheid stopt automatisch
als de snelheid weer is gedaald tot de ingestelde snelhei d.
Uitschakelen van de functie
Draai de knop 1 in de stand "0" : de selectie van de snel-
heidsregelaar wordt ongedaan gemaakt. Op het display
wordt weer de kilometerteller weergegeven. Storing
In het geval van een storing in de snel-
heidsregelaar wordt de ingestelde snel-
heid gewist en knipperen de streepjes op
het display. Raadpleeg het PEUGEOT-
netwerk om het systeem te laten contro-
leren.
Stel de snelheid in door de wagen-
snelheid op het gewenste niveau te
brengen en vervolgens op de toets
2 of 3 te drukken (bijv.: 110 km/h).
Uitschakelen van de snelheidsregelaar: druk op de
toets 4 : het uitschakelen wordt bevestigd op het display
(OFF).
Weer inschakelen van de snelheidsregelaar: druk nog-
maals op de toets 4 .
U kunt de ingestelde snelheid vervolgens wijzigen met de
toetsen
2 en 3 :
- +/- 1 km = kort indrukken,
- +/- 5 km = lang indrukken,
- +/- in stappen van 5 km = ingedrukt houden.
Page 122 of 267
i
i
i
128
PARKEERHULP ACHTER MET
GRAFISCHE WEERGAVE EN
GELUIDSSIGNALEN
Dit systeem bestaat uit vier afstands-
sensoren die zijn aangebracht in de
achterbumper.
Het systeem waarschuwt de bestuurder
voor elk obstakel (persoon, auto, boom,
hek…) dat zich achter de auto bevindt.
Het waarschuwt u echter niet voor ob-
jecten die zich direct onder de bumper
bevinden. Het systeem wordt
ingeschakeld zo-
dra de achteruitversnelling wordt inge-
schakeld.
Dit wordt aangegeven door een geluids-
signaal.
* Volgens uitvoering.
Paaltjes, pionnen bij wegwerk-
zaamheden of gelijksoortige voor-
werpen worden waargenomen bij
aanvang van de aanrijmanoeuvre,
maar niet meer wanneer de auto te
dicht genaderd is. Als de auto minder dan ongeveer 30
centimeter van het obstakel verwij-
derd is, is het geluidssignaal continu
hoorbaar en verschijnt het symbool
"Gevaar", afhankelijk van het type mul-
tifunctioneel display.
De parkeerhulp wordt
uitgeschakeld
als de achteruit wordt uitgeschakeld.
De parkeerhulp is een hulpmiddel
voor de bestuurder die desondanks
waakzaam moet blijven en verant-
woordelijk is.
De afstand tot het obstakel wordt aan-
gegeven door:
- geluidssignalen, die elkaar sneller opvolgen naarmate de auto dichter
bij het obstakel komt,
- e e n g r a fi s c h e w e e r g a v e o p h e t m u l - tifunctionele display * , met blokjes die
steeds dichter bij de auto komen. Storing
Zorg ervoor dat de sensoren in de
winter of bij slecht weer niet bedekt
zijn met modder, ijs of sneeuw. Als
de sensoren vuil zijn, wordt dit bij
het inschakelen van de achteruit-
versnelling aangegeven door een
geluidssignaal (lange piep). In het geval van een storing zal
bij het inschakelen van de achter-
uitversnelling dit verklikkerlampje
gaan branden in combinatie met
een geluidssignaal (kort piepje) en een
melding op het multifunctionele display.
Laat het systeem controleren door het
PEUGEOT-netwerk.
Page 126 of 267
133

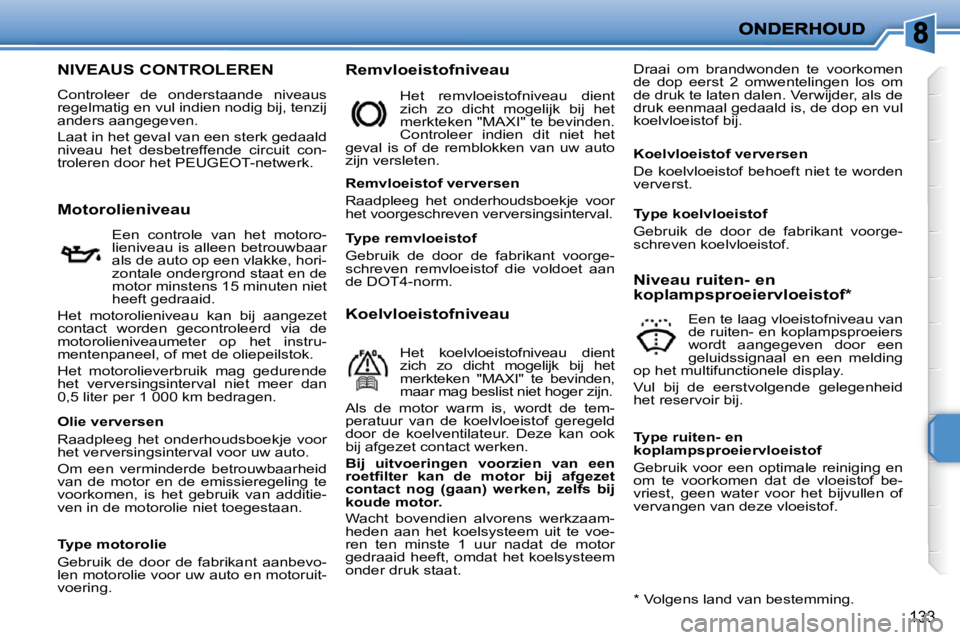

NIVEAUS CONTROLEREN
Controleer de onderstaande niveaus
regelmatig en vul indien nodig bij, tenzij
anders aangegeven.
Laat in het geval van een sterk gedaald
niveau het desbetreffende circuit con-
troleren door het PEUGEOT-netwerk . Remvloeistofniveau
Draai om brandwonden te voorkomen
de dop eerst 2 omwentelingen los om
de druk te laten dalen. Verwijder, als de
druk eenmaal gedaald is, de dop en vul
koelvloeistof bij.
Motorolieniveau Een controle van het motoro-
lieniveau is alleen betrouwbaar
als de auto op een vlakke, hori-
zontale ondergrond staat en de
motor minstens 15 minuten niet
heeft gedraaid.
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd via de
motorolieniveaumeter op het instru-
mentenpaneel, of met de oliepeilstok.
Het motorolieverbruik mag gedurende
het verversingsinterval niet meer dan
0,5 liter per 1 000 km bedragen. Het remvloeistofniveau dient
zich zo dicht mogelijk bij het
merkteken "MAXI" te bevinden.
Controleer indien dit niet het
geval is of de remblokken van uw auto
zijn versleten.
Remvloeistof verversen
Raadpleeg het onderhoudsboekje voor
het voorgeschreven verversingsinterval.
Koelvloeistofniveau
Het koelvloeistofniveau dient
zich zo dicht mogelijk bij het
merkteken "MAXI" te bevinden,
maar mag beslist niet hoger zijn.
Als de motor warm is, wordt de tem-
peratuur van de koelvloeistof geregeld
door de koelventilateur. Deze kan ook
bij afgezet contact werken.
Bij uitvoeringen voorzien van een
r o e t fi l t e r k a n d e m o t o r b i j a f g e z e t
c o n t a c t n o g ( g a a n ) w e r k e n , z e l f s b i j
k o u d e m o t o r .
Wacht bovendien alvorens werkzaam-
heden aan het koelsysteem uit te voe-
ren ten minste 1 uur nadat de motor
gedraaid heeft, omdat het koelsysteem
onder druk staat. Niveau ruiten- en
k o p l a m p s p r o e i e r v l o e i s t o f *
Een te laag vloeistofniveau van
de ruiten- en koplampsproeiers
wordt aangegeven door een
geluidssignaal en een melding
op het multifunctionele display.
Vul bij de eerstvolgende gelegenheid
het reservoir bij.
* Volgens land van bestemming.
Olie verversen
Raadpleeg het onderhoudsboekje voor
het verversingsinterval voor uw auto.
Om een verminderde betrouwbaarheid
van de motor en de emissieregeling te
voorkomen, is het gebruik van additie-
ven in de motorolie niet toegestaan.
Type motorolie
Gebruik de door de fabrikant aanbevo-
len motorolie voor uw auto en motoruit-
voering. Type remvloeistof
Gebruik de door de fabrikant voorge-
schreven remvloeistof die voldoet aan
de DOT4-norm.
Koelvloeistof verversen
De koelvloeistof behoeft niet te worden
ververst.
T y p e k o e l v l o e i s t o f
Gebruik de door de fabrikant voorge-
schreven koelvloeistof.
Type ruiten- en
k o p l a m p s p r o e i e r v l o e i s t o f
Gebruik voor een optimale reiniging en
om te voorkomen dat de vloeistof be-
vriest, geen water voor het bijvullen of
vervangen van deze vloeistof.
Page 127 of 267
!
i
134

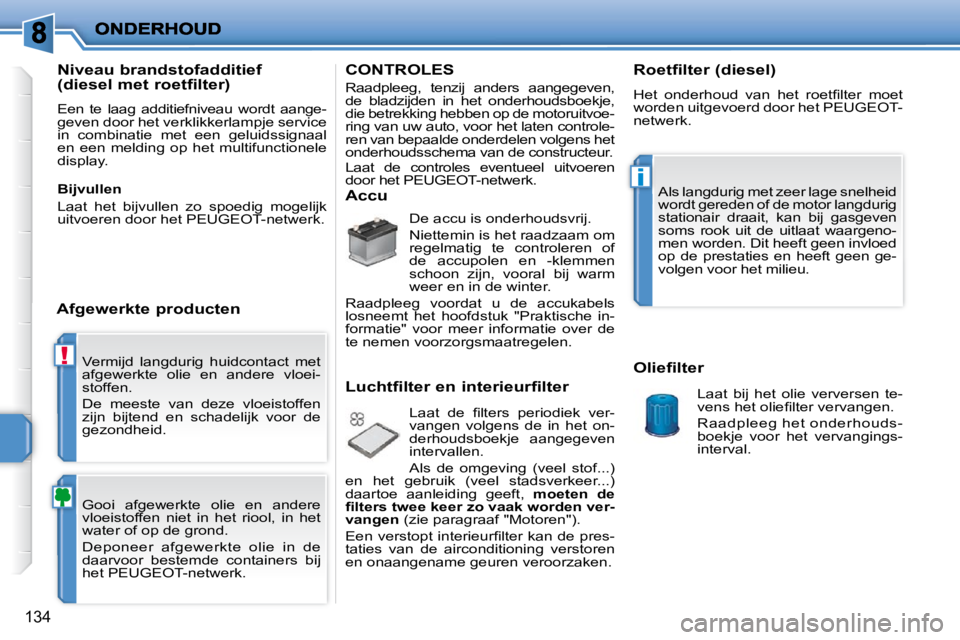

Vermijd langdurig huidcontact met
afgewerkte olie en andere vloei-
stoffen.
De meeste van deze vloeistoffen
zijn bijtend en schadelijk voor de
gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het
water of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers bij
het PEUGEOT-netwerk .
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau wordt aange-
geven door het verklikkerlampje service
in combinatie met een geluidssignaal
en een melding op het multifunctionele
display.
A f g e w e r k t e p r o d u c t e n
CONTROLES
Raadpleeg, tenzij anders aangegeven,
de bladzijden in het onderhoudsboekje,
die betrekking hebben op de motoruitvoe-
ring van uw auto, voor het laten controle-
ren van bepaalde onderdelen volgens het
onderhoudsschema van de constructeur.
Laat de controles eventueel uitvoeren
door het PEUGEOT-netwerk .
Accu De accu is onderhoudsvrij.
Niettemin is het raadzaam om
regelmatig te controleren of
de accupolen en -klemmen
schoon zijn, vooral bij warm
weer en in de winter.
Raadpleeg voordat u de accukabels
losneemt het hoofdstuk "Praktische in-
formatie" voor meer informatie over de
te nemen voorzorgsmaatregelen.
Luchtfilter en interieurfilter
L a a t d e fi l t e r s p e r i o d i e k v e r -
vangen volgens de in het on-
derhoudsboekje aangegeven
intervallen.
Als de omgeving (veel stof...)
en het gebruik (veel stadsverkeer...)
daartoe aanleiding geeft, moeten de
fi l t e r s t w e e k e e r z o v a a k w o r d e n v e r -
vangen (zie paragraaf "Motoren").
E e n v e r s t o p t i n t e r i e u r fi l t e r k a n d e p r e s -
taties van de airconditioning verstoren
en onaangename geuren veroorzaken. Roetfilter (diesel)
H e t o n d e r h o u d v a n h e t r o e t fi l t e r m o e t
worden uitgevoerd door het PEUGEOT-
netwerk .
Oliefilter
Laat bij het olie verversen te-
v e n s h e t o l i e fi l t e r v e r v a n g e n .
Raadpleeg het onderhouds-
boekje voor het vervangings-
interval.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargeno-
men worden. Dit heeft geen invloed
op de prestaties en heeft geen ge-
volgen voor het milieu.
Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het PEUGEOT-netwerk .
Page 128 of 267
!
i
134
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloei-
stoffen.
De meeste van deze vloeistoffen
zijn bijtend en schadelijk voor de
gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het
water of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers bij
het PEUGEOT-netwerk .
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau wordt aange-
geven door het verklikkerlampje service
in combinatie met een geluidssignaal
en een melding op het multifunctionele
display.
A f g e w e r k t e p r o d u c t e n
CONTROLES
Raadpleeg, tenzij anders aangegeven,
de bladzijden in het onderhoudsboekje,
die betrekking hebben op de motoruitvoe-
ring van uw auto, voor het laten controle-
ren van bepaalde onderdelen volgens het
onderhoudsschema van de constructeur.
Laat de controles eventueel uitvoeren
door het PEUGEOT-netwerk .
Accu De accu is onderhoudsvrij.
Niettemin is het raadzaam om
regelmatig te controleren of
de accupolen en -klemmen
schoon zijn, vooral bij warm
weer en in de winter.
Raadpleeg voordat u de accukabels
losneemt het hoofdstuk "Praktische in-
formatie" voor meer informatie over de
te nemen voorzorgsmaatregelen.
Luchtfilter en interieurfilter
L a a t d e fi l t e r s p e r i o d i e k v e r -
vangen volgens de in het on-
derhoudsboekje aangegeven
intervallen.
Als de omgeving (veel stof...)
en het gebruik (veel stadsverkeer...)
daartoe aanleiding geeft, moeten de
fi l t e r s t w e e k e e r z o v a a k w o r d e n v e r -
vangen (zie paragraaf "Motoren").
E e n v e r s t o p t i n t e r i e u r fi l t e r k a n d e p r e s -
taties van de airconditioning verstoren
en onaangename geuren veroorzaken. Roetfilter (diesel)
H e t o n d e r h o u d v a n h e t r o e t fi l t e r m o e t
worden uitgevoerd door het PEUGEOT-
netwerk .
Oliefilter
Laat bij het olie verversen te-
v e n s h e t o l i e fi l t e r v e r v a n g e n .
Raadpleeg het onderhouds-
boekje voor het vervangings-
interval.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargeno-
men worden. Dit heeft geen invloed
op de prestaties en heeft geen ge-
volgen voor het milieu.
Bijvullen
Laat het bijvullen zo spoedig mogelijk
uitvoeren door het PEUGEOT-netwerk .
Page 146 of 267
152
Zekering Ampère Functies
F8 20 A Autoradio, autoradio/telefoon, multifunctioneel
display, klokje, stuurkolomschakelaars, detectie
te lage bandenspanning, servicecentrale
trekhaakaansluiting.
F9 30 A 12V-aansluiting vóór, 12V-aansluiting achter (SW).
F10 15 A Sirene alarm, elektronische eenheid alarm,
bochtverlichting.
F11 15 A
Diagnoseaansluiting, contactslot met circuit lage stroomsterkte,
elektronische eenheid automatische transmissie.
F12 15 A Regen- en lichtsensor, versterker, servicecentrale
trekhaakaansluiting, eenheid lesauto.
F13 5 A Servicecentrale motor, relais ABS,
rempedaalschakelaar met twee functies,
selectiehendel 2 Tronic-versnellingsbak.
F14 15 A
Instrumentenpaneel, controlepaneel veiligheidsgord els,
koplampverstelling, airconditioning, handsfree set,
elektronische eenheid parkeerhulp achter, airbags.
F15 30 A Vergrendeling en supervergrendeling.
F17 40 A Achterruit- en buitenspiegelverwarming.
SH - Shunt tijdens opslag.
Page 152 of 267
!
i

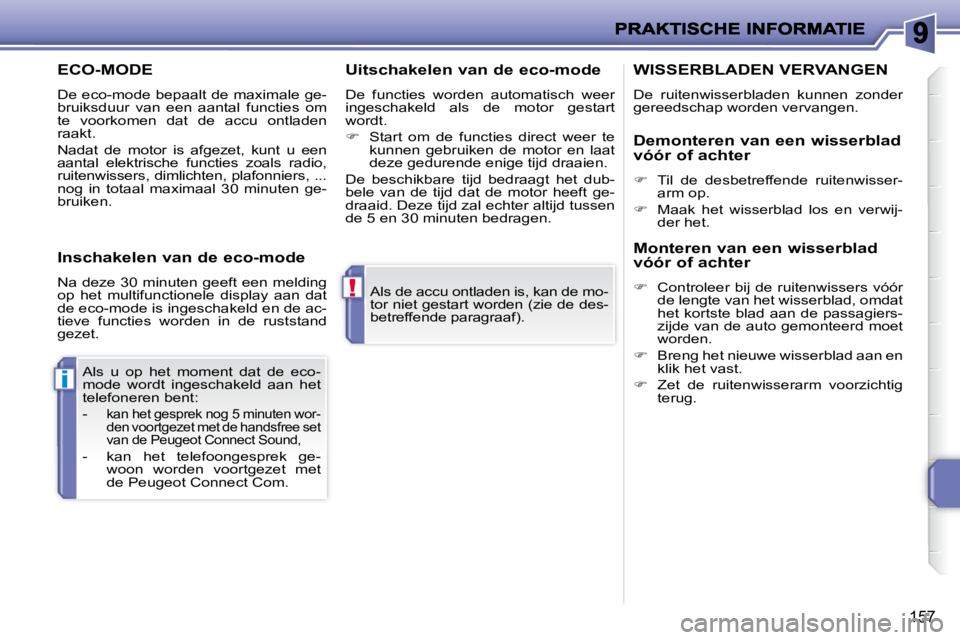

157
Als de accu ontladen is, kan de mo-
tor niet gestart worden (zie de des-
betreffende paragraaf).
Als u op het moment dat de eco-
mode wordt ingeschakeld aan het
telefoneren bent:
-
kan het gesprek nog 5 minuten wor-
den voortgezet met de handsfree set
van de Peugeot Connect Sound,
- kan het telefoongesprek ge- woon worden voortgezet met
de Peugeot Connect Com.
ECO-MODE
De eco-mode bepaalt de maximale ge-
bruiksduur van een aantal functies om
te voorkomen dat de accu ontladen
raakt.
Nadat de motor is afgezet, kunt u een
aantal elektrische functies zoals radio,
ruitenwissers, dimlichten, plafonniers, ...
nog in totaal maximaal 30 minuten ge-
bruiken. Uitschakelen van de eco-mode
De functies worden automatisch weer
ingeschakeld als de motor gestart
wordt.
Start om de functies direct weer te
kunnen gebruiken de motor en laat
deze gedurende enige tijd draaien.
De beschikbare tijd bedraagt het dub-
bele van de tijd dat de motor heeft ge-
draaid. Deze tijd zal echter altijd tussen
de 5 en 30 minuten bedragen.
Inschakelen van de eco-mode
Na deze 30 minuten geeft een melding
op het multifunctionele display aan dat
de eco-mode is ingeschakeld en de ac-
tieve functies worden in de ruststand
gezet.
WISSERBLADEN VERVANGEN
De ruitenwisserbladen kunnen zonder
gereedschap worden vervangen.
Demonteren van een wisserblad
vóór of achter
Til de desbetreffende ruitenwisser-
arm op.
Maak het wisserblad los en verwij-
der het.
Monteren van een wisserblad
vóór of achter
Controleer bij de ruitenwissers vóór
de lengte van het wisserblad, omdat
het kortste blad aan de passagiers-
zijde van de auto gemonteerd moet
worden.
Breng het nieuwe wisserblad aan en
klik het vast.
Zet de ruitenwisserarm voorzichtig
terug.
Page 181 of 267

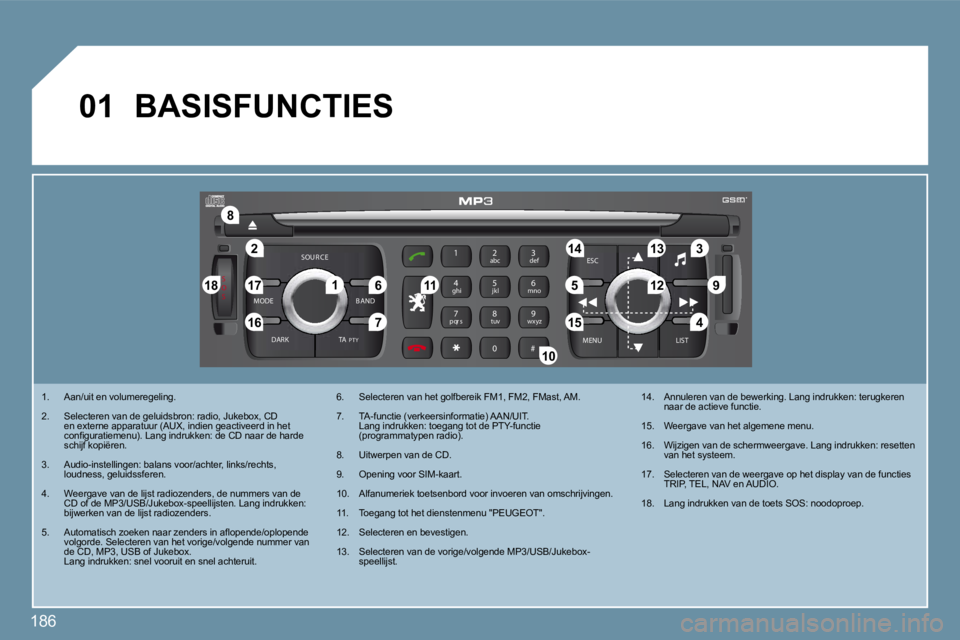

186
S
O S
SOU R CE
MODE B AND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqr s
0 # MENU LIST
TA
P T Y
DARK
2
8
1 6
1 8 1 7
711 1 4 3
5 9 4
1 5 1 2
1 3
61
10
01
BASISFUNCTIES
1 . A a n / u i t e n v o l u m e r e g e l i n g .
2. Selecteren van de geluidsbron: radio, Jukebox
, CD en externe apparatuur (AUX, indien geactiveerd in h et c o n fi g u r a t i e m e n u ) . L a n g i n d r u k k e n : d e C D n a a r d e h a r d e schijf kopiëren.
3 . A u d i o - i n s t e l l i n g e n : b a l a n s v o o r / a c h t e r , l i n k s / r e c h t s , loudness, geluidssferen.
4. Weergave van de lijst radiozenders, de nummer s van de C D o f d e M P 3 / U S B / J u k e b o x - s p e e l l i j s t e n . L a n g i n d r u k k e n : bijwerken van de lijst radiozenders.
5 . A u t o m a t i s c h z o e k e n n a a r z e n d e r s i n a fl o p e n d e / o p l o p e n d e v o l g o r d e . S e l e c t e r e n v a n h e t v o r i g e / v o l g e n d e n u m m e r v a n d e C D , M P 3 , U S B o f J u k e b o x . Lang indrukken: snel vooruit en snel achteruit.
6 . S e l e c t e r e n v a n h e t g o l f b e r e i k F M 1 , F M 2 , F M a s t , A M .
7 . T A - f u n c t i e ( v e r k e e r s i n f o r m a t i e ) A A N / U I T . Lang indrukken: toegang tot de PTY-functie (programmatypen radio).
8. Uitwerpen van de CD.
9 . O p e n i n g v o o r S I M - k a a r t .
10. Alfanumeriek toetsenbord voor invoeren van omschrijvingen.
11. Toegang tot het dienstenmenu "PEUGEOT".
12. Selecteren en bevestigen.
1 3 . S e l e c t e r e n v a n d e v o r i g e / v o l g e n d e M P 3 / U S B / J u k e b o x -speellijst.
14. Annuleren van de bewerking. Lang indrukken: terugkeren naar de actieve functie.
15. Weergave van het algemene menu.
16. Wijzigen van de schermweergave. Lang indrukk en: resetten van het systeem.
17. Selecteren van de weergave op het display van de functies T R I P , T E L , N A V e n A U D I O .
18. Lang indrukken van de toets SOS: noodoproep.
Page 182 of 267

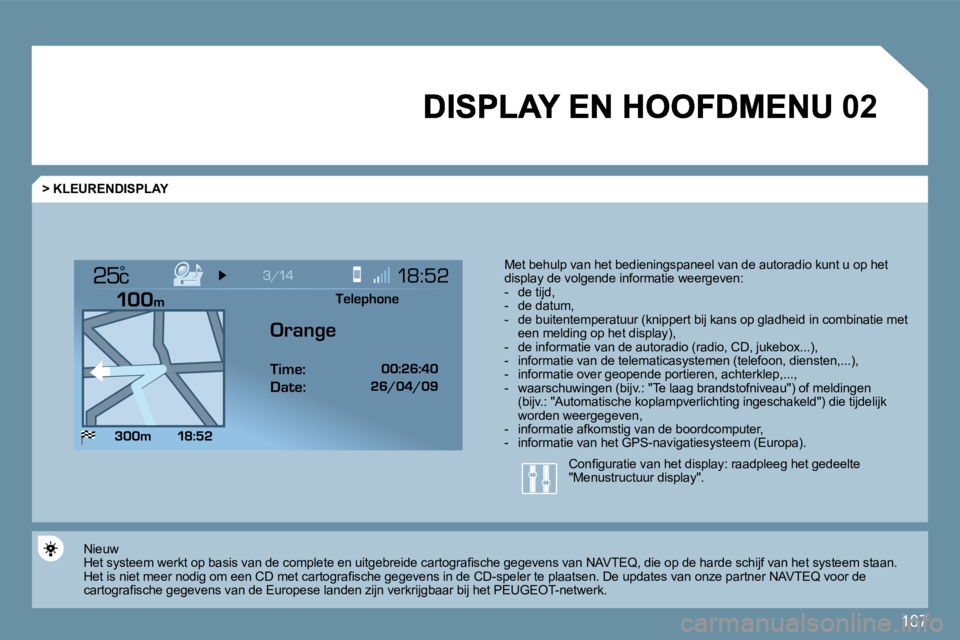

187
0 2
°
> KLEURENDISPLAY
M e t b e h u l p v a n h e t b e d i e n i n g s p a n e e l v a n d e a u t o r a d i o k u n t u o p h e t display de volgende informatie weergeven: - de tijd, - de datum, - de buitentemperatuur (knippert bij kans op gladheid in combinatie met een melding op het display), - de informatie van de autoradio (radio, CD, jukebox...), - informatie van de telematicasystemen (telefoon , diensten,...), - informatie over geopende portieren, achterklep,..., - waarschuwingen (bijv.: "Te laag brandstofnivea u") of meldingen (bijv.: "Automatische koplampverlichting ingeschake ld") die tijdelijk worden weergegeven, - informatie afkomstig van de boordcomputer, - informatie van het GPS-navigatiesysteem (Europa).
N i e u w H e t s y s t e e m w e r k t o p b a s i s v a n d e c o m p l e t e e n u i t g e b r e i d e c a r t o g r a fi s c h e g e g e v e n s v a n N A V T E Q , d i e o p d e h a r d e s c h i j f v a n h e t s y s t e e m s t a a n . H e t i s n i e t m e e r n o d i g o m e e n C D m e t c a r t o g r a fi s c h e g e g e v e n s i n d e C D - s p e l e r t e p l a a t s e n . D e u p d a t e s v a n o n z e p a r t n e r N A V T E Q v o o r d e c a r t o g r a fi s c h e g e g e v e n s v a n d e E u r o p e s e l a n d e n z i j n v e r k r i j g b a a r b i j h e t P E U G E O T - n e t w e r k .
C o n fi g u r a t i e v a n h e t d i s p l a y : r a a d p l e e g h e t g e d e e l t e " M e n u s t r u c t u u r d i s p l a y " .
Telephone
Orange Time:
Date:
