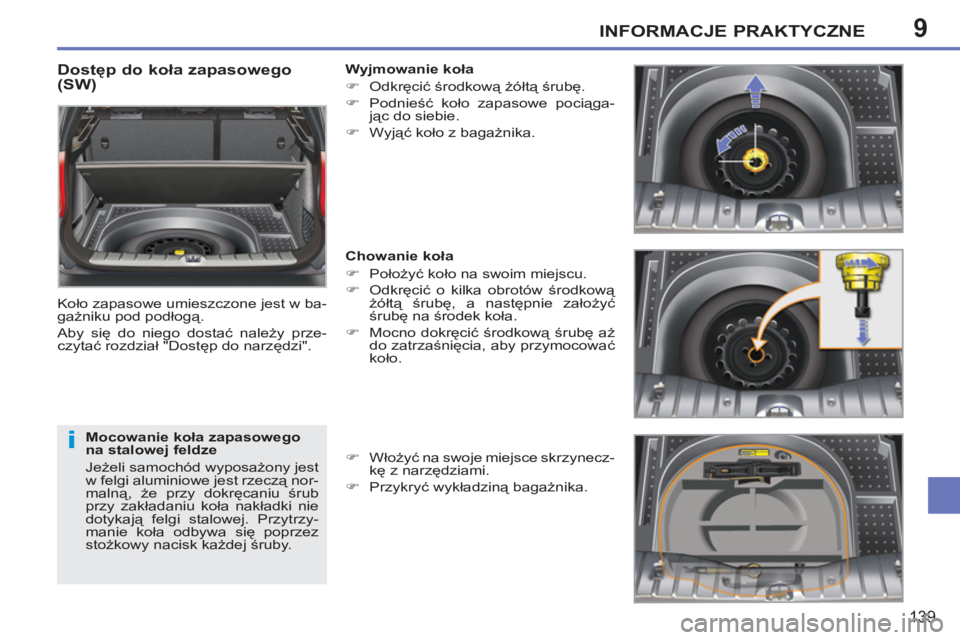

Dostęp do koła zapasowego
(SW)
Koło zapasowe umieszczone jest w ba-
gażniku pod podłogą.
Aby się do niego dostać należy prze-
czytać rozdział "Dostęp do narzędzi".
Mocowanie koła zapasowego
na stalowej feldze
Jeżeli samochód wyposażony jest
w felgi aluminiowe jest rzeczą nor-
malną, że przy dokręcaniu śrub
przy zakładaniu koła nakładki nie
dotykają felgi stalowej. Przytrzy-
manie koła odbywa się poprzez
stożkowy nacisk każdej śruby.
Wyjmowanie koła
)
Odkręcić środkową żółtą śrubę.
)
Podnieść koło zapasowe pociąga-
jąc do siebie.
)
Wyjąć koło z bagażnika.
Chowanie koła
)
Położyć koło na swoim miejscu.
)
Odkręcić o kilka obrotów środkową
żółtą śrubę, a następnie założyć
śrubę na środek koła.
)
Mocno dokręcić środkową śrubę aż
do zatrzaśnięcia, aby przymocować
koło.
)
Włożyć na swoje miejsce skrzynecz-
kę z narzędziami.
)
Przykryć wykładziną bagażnika.
Page 142 of 248
9
i
INFORMACJE PRAKTYCZNE
140
Ustawienie samochodu
Zatrzymać samochód w miejscu, w
którym nie utrudni on ruchu innym
kierowcom: podłoże powinno być
płaskie, stabilne i nieśliskie.
Zaciągnąć hamulec postojowy, wy-
łączyć zapłon i włączyć pierwszy
bieg * , aby zablokować koła.
Podłożyć klin pod koło znajdujące
się po przekątnej do koła zmienia-
nego.
Upewnić się, czy wszyscy pasaże-
rowie opuścili samochód i znajdują
się w bezpiecznej strefi e.
Nigdy nie wsuwać się pod samo-
chód ustawiony na podnośniku;
użyć podnośnika samochodowego.

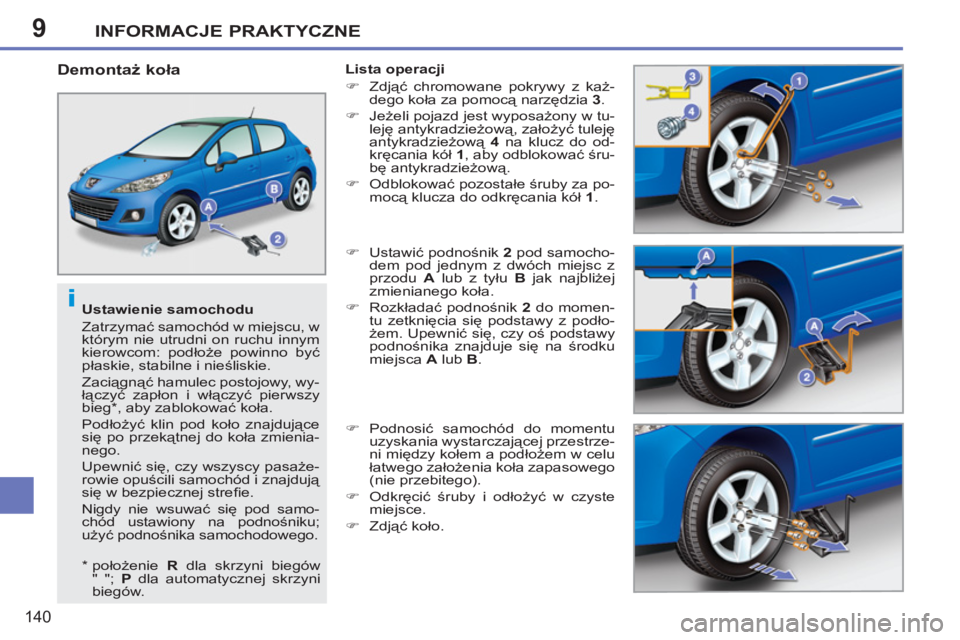

Demontaż koła
Lista operacji
)
Zdjąć chromowane pokrywy z każ-
dego koła za pomocą narzędzia 3
.
)
Jeżeli pojazd jest wyposażony w tu-
leję antykradzieżową, założyć tuleję
antykradzieżową 4
na klucz do od-
kręcania kół 1
, aby odblokować śru-
bę antykradzieżową.
)
Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1
.
)
Ustawić podnośnik 2
pod samocho-
dem pod jednym z dwóch miejsc z
przodu A
lub z tyłu B
jak najbliżej
zmienianego ko
ła.
)
Rozkładać podnośnik 2
do momen-
tu zetknięcia się podstawy z podło-
żem. Upewnić się, czy oś podstawy
podnośnika znajduje się na środku
miejsca A
lub B
.
)
Podnosić samochód do momentu
uzyskania wystarczającej przestrze-
ni między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nie przebitego).
)
Odkręcić śruby i odłożyć w czyste
miejsce.
)
Zdjąć koło.
* położenie R
dla skrzyni biegów
" "; P
dla automatycznej skrzyni
biegów.
Page 143 of 248
9
i
INFORMACJE PRAKTYCZNE
141
Po zmianie koła
Aby odpowiednio schować koło w
bagażniku należy zdjąć najpierw
środkową nakładkę.
warsztat specjalistycznySprawdzić
jak najszybciej dokręcenie śrub i
ciśnienie koła zapasowego w ASO
SIECI PEUGEOT.
Naprawić przebitą oponę i jak naj-
szybciej założyć.

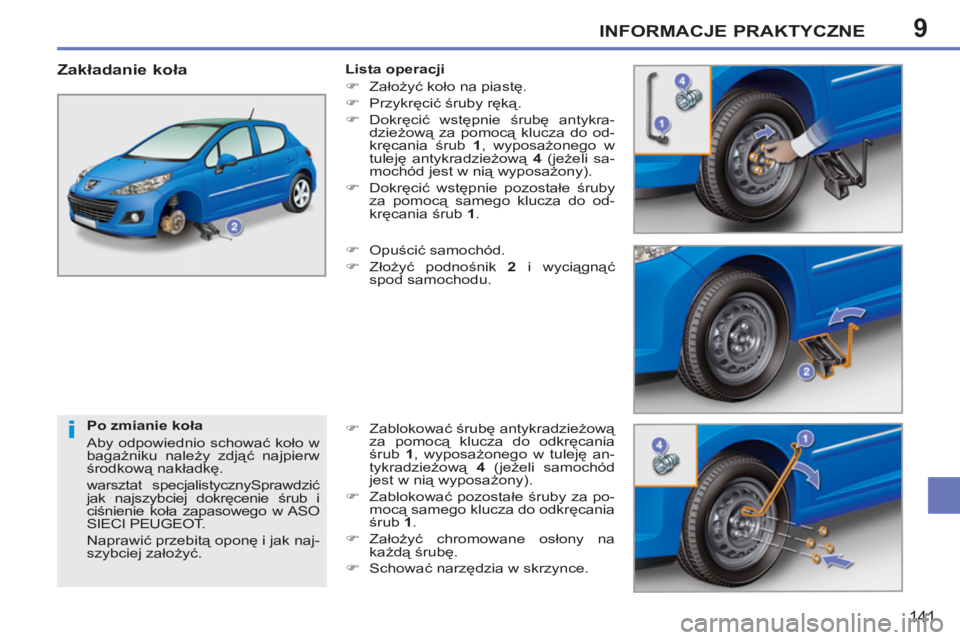

Zakładanie koła
Lista operacji
)
Założyć koło na piastę.
)
Przykręcić śruby ręką.
)
Dokręcić wstępnie śrubę antykra-
dzieżową za pomocą klucza do od-
kręcania śrub 1
, wyposażonego w
tuleję antykradzieżową 4
(jeżeli sa-
mochód jest w nią wyposażony).
)
Dokręcić wstępnie pozostałe śruby
za pomocą samego klucza do od-
kręcania śrub 1
.
)
Opuścić
samochód.
)
Złożyć podnośnik 2
i wyciągnąć
spod samochodu.
)
Zablokować śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1
, wyposażonego w tuleję an-
tykradzieżową 4
(jeżeli samochód
jest w nią wyposażony).
)
Zablokować pozostałe śruby za po-
mocą samego klucza do odkręcania
śrub 1
.
)
Założyć chromowane osłony na
każdą śrubę.
)
Schować
narzędzia w skrzynce.
Page 144 of 248
9
i
ii
INFORMACJE PRAKTYCZNE
142
Refl ektory wyposażone są w szyby
z poliwęglanu, pokrywane lakierem
ochronnym:
)
nie należy ich czyścić suchą lub
ostrą szmatką ani detergentem
czy rozpuszczalnikiem,
)
używać gąbki i wody z mydłem,
)
w przypadku mycia pod ciśnieniem
w celu usunięcia trudnych zabru-
dzeń, nie należy zbyt długo kiero-
wać strumienia wody na refl ektory,
światła oraz ich oprawy, tak aby nie
uszkodzić lakieru oraz uszczelek.

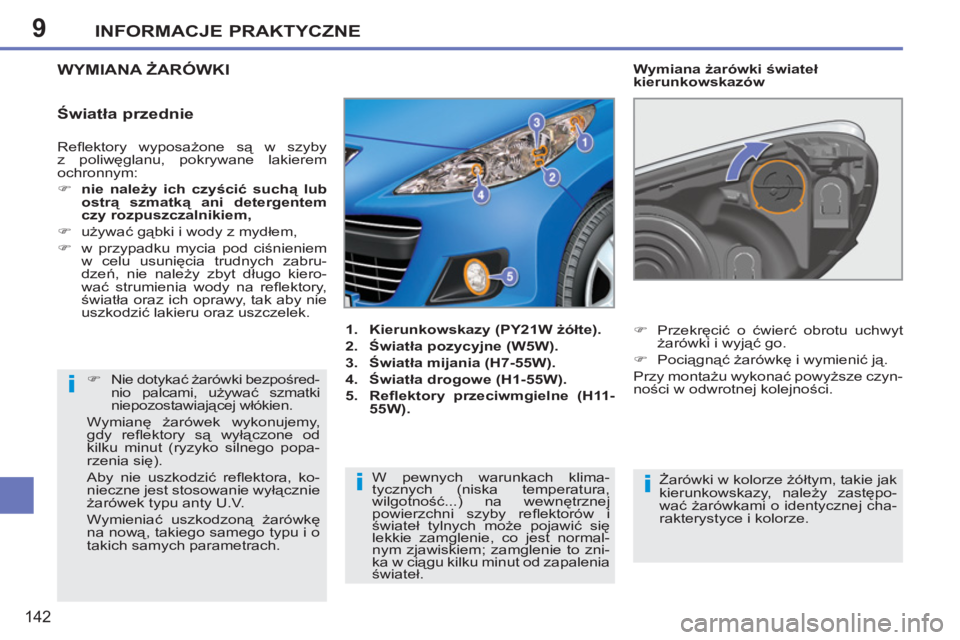

Światła przednie WYMIANA ŻARÓWKI
Wymiana żarówki świateł
kierunkowskazów
Żarówki w kolorze żółtym, takie jak
kierunkowskazy, należy zastępo-
wać żarówkami o identycznej cha-
rakterystyce i kolorze.
)
Przekręcić o ćwierć obrotu uchwyt
żarówki i wyjąć go.
)
Pociągnąć żarówkę i wymienić ją.
Przy montażu wykonać powyższe czyn-
ności w odwrotnej kolejności.
1.
Kierunkowskazy (PY21W żółte).
2.
Światła pozycyjne (W5W).
3.
Światła mijania (H7-55W).
4.
Świat
ła drogowe (H1-55W).
5.
Refl ektory przeciwmgielne (H11-
55W).
)
Nie dotykać żarówki bezpośred-
nio palcami, używać szmatki
niepozostawiającej włókien.
Wymianę żarówek wykonujemy,
gdy refl ektory są wyłączone od
kilku minut (ryzyko silnego popa-
rzenia się).
Aby nie uszkodzić refl ektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną żarówkę
na nową, takiego samego typu i o
takich samych parametrach. W pewnych warunkach klima-
tycznych (niska temperatura,
wilgotność...) na wewnętrznej
powierzchni szyby refl ektorów i
świateł tylnych może pojawić się
lekkie zamglenie, co jest normal-
nym zjawiskiem; zamglenie to zni-
ka w ciągu kilku minut od zapalenia
świateł.
Page 145 of 248
9INFORMACJE PRAKTYCZNE
143
Wymiana żarówki świateł
pozycyjnych
)
Odłączyć główne złącze refl ektora.
)
Wyciągnąć plastikową obudowę
zabezpieczającą pociągając za wy-
stęp.
)
Przekręcić o ćwierć obrotu uchwyt
żarówki i wyjąć go.
)
Pociągnąć za żarówkę i wymienić
ją.
Przy montażu wykonać powyższe czyn-
ności w odwrotnej kolejności.

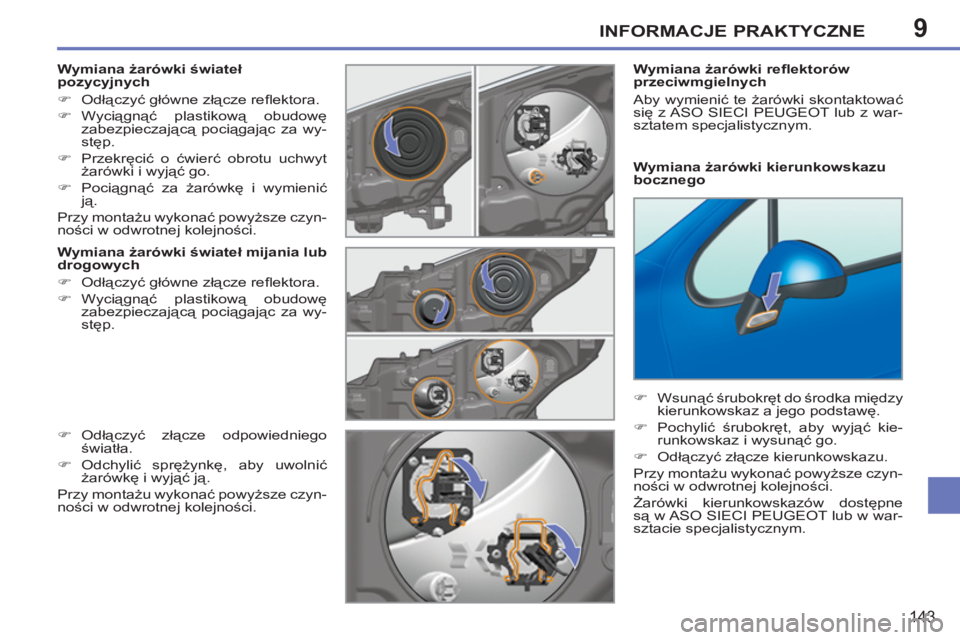

Wymiana żarówki świateł mijania lub
drogowych
)
Odłączyć główne złącze refl ektora.
)
Wyciągnąć plastikową obudowę
zabezpieczającą pociągając za wy-
stęp.
)
Odłączyć złącze odpowiedniego
światła.
)
Odchylić sprężynkę, aby uwolnić
żarówkę i wyjąć ją.
Przy montażu wykonać powyższe czyn-
ności w odwrotnej kolejności.
Wymiana żarówki refl ektorów
przeciwmgielnych
Aby wymienić te żarówki skontaktować
się z ASO SIECI PEUGEOT lub z war-
sztatem specjalistycznym.
Wymiana żarówki kierunkowskazu
bocznego
)
Wsunąć śrubokręt do środka między
kierunkowskaz a jego podstawę.
)
Pochylić śrubokręt, aby wyjąć kie-
runkowskaz i wysunąć go.
)
Odłączyć złącze kierunkowskazu.
Przy montażu wykonać powyższe czyn-
ności w odwrotnej kolejności.
Żarówki kierunkowskazów dostępne
są w ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.
Page 146 of 248
9
i
INFORMACJE PRAKTYCZNE
144

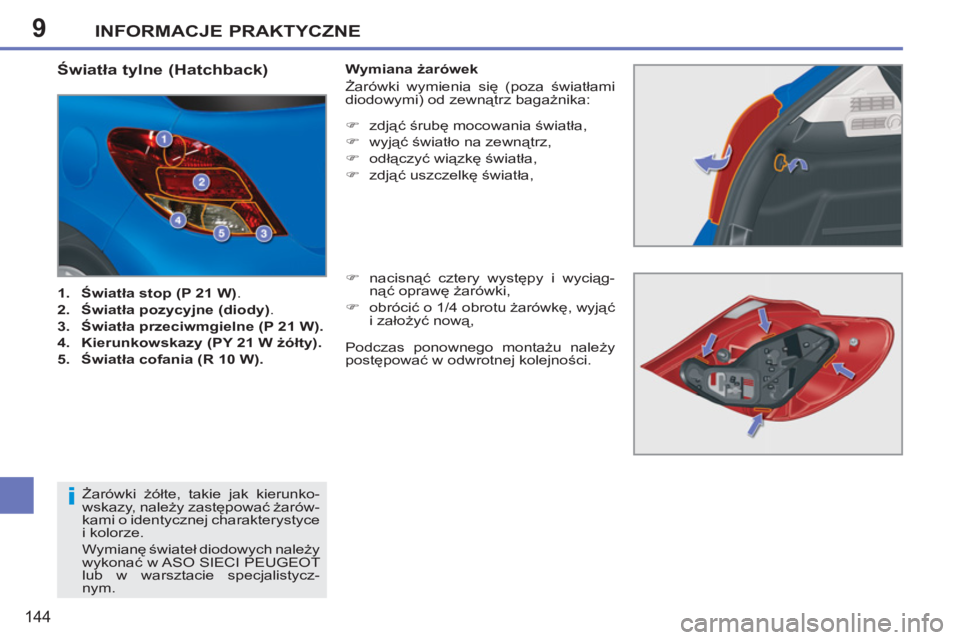

Światła tylne (Hatchback)
1.
Światła stop (P 21 W)
.
2.
Światła pozycyjne (diody)
.
3.
Światła przeciwmgielne (P 21 W).
4.
Kierunkowskazy (PY 21 W żółty).
5.
Ś
wiatła cofania (R 10 W).
Wymiana żarówek
Żarówki wymienia się (poza światłami
diodowymi) od zewnątrz bagażnika:
)
zdjąć śrubę mocowania światła,
)
wyjąć światło na zewnątrz,
)
odłączyć wiązkę światła,
)
zdjąć
uszczelkę światła,
)
nacisnąć cztery występy i wyciąg-
nąć oprawę żarówki,
)
obrócić o 1/4 obrotu żarówkę, wyjąć
i założyć nową,
Żarówki żółte, takie jak kierunko-
wskazy, należy zastępować żarów-
kami o identycznej charakterystyce
i kolorze.
Wymianę świateł diodowych należy
wykonać w ASO SIECI PEUGEOT
lub w warsztacie specjalistycz-
nym.
Podczas ponownego montażu należy
postępować w odwrotnej kolejności.
Page 147 of 248
9
!
INFORMACJE PRAKTYCZNE
145

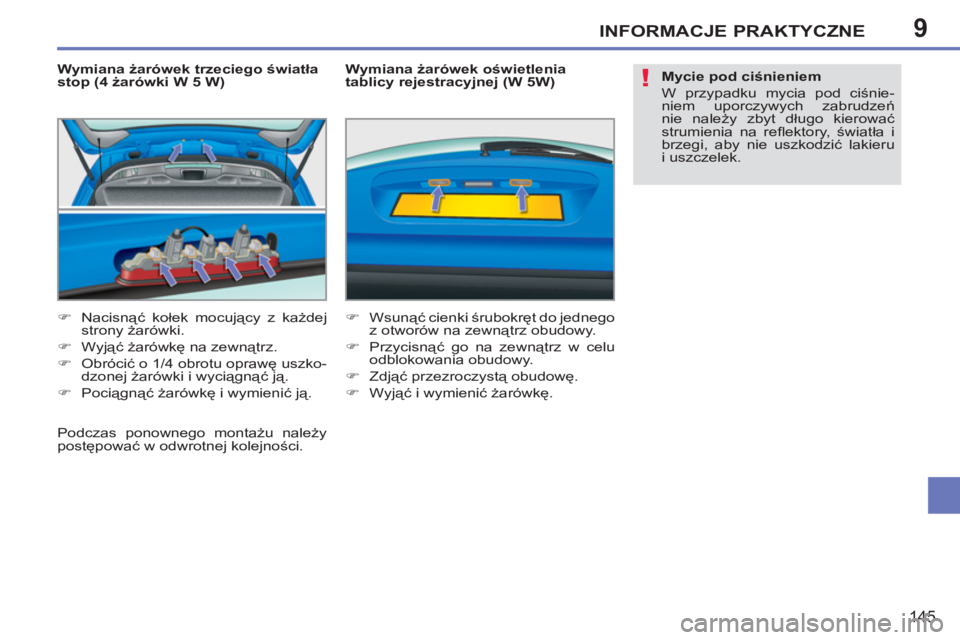

Wymiana żarówek trzeciego światła
stop (4 żarówki W 5 W)
)
Nacisnąć kołek mocujący z każdej
strony żarówki.
)
Wyjąć żarówkę na zewnątrz.
)
Obrócić o 1/4 obrotu oprawę uszko-
dzonej żarówki i wyciągnąć ją.
)
Pociągnąć żarówkę i wymienić ją.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W 5W)
)
Wsunąć cienki śrubokręt do jednego
z otworów na zewnątrz obudowy.
)
Przycisnąć go na zewnątrz w celu
odblokowania obudowy.
)
Zdjąć przezroczystą
obudowę.
)
Wyjąć i wymienić żarówkę.
Podczas ponownego montażu należy
postępować w odwrotnej kolejności.
Mycie pod ciśnieniem
W przypadku mycia pod ciśnie-
niem uporczywych zabrudzeń
nie należy zbyt długo kierować
strumienia na refl ektory, światła i
brzegi, aby nie uszkodzić lakieru
i uszczelek.
Page 148 of 248
9
i
INFORMACJE PRAKTYCZNE
146

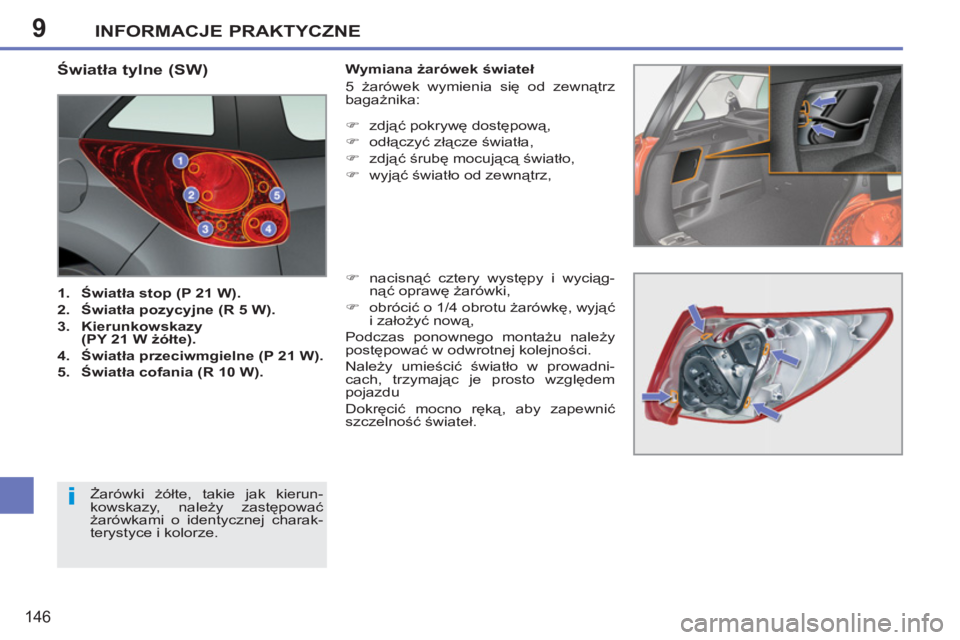

Światła tylne (SW)
1.
Światła stop (P 21 W).
2.
Światła pozycyjne (R 5 W).
3.
Kierunkowskazy
(PY 21 W żółte).
4.
Światła przeciwmgielne (P 21 W).
5.
Światła cofania (R 10 W).
Wymiana żarówek świateł
5 żarówek wymienia się od zewnątrz
bagażnika:
)
zdjąć pokrywę dostępową,
)
odłączyć złącze światła,
)
zdjąć śrubę mocującą światło,
)
wyjąć światło od zewnątrz,
)
nacisnąć cztery występy i wyciąg-
nąć oprawę żarówki,
)
obrócić o 1/4 obrotu żarówkę, wyjąć
i założyć nową,
Podczas ponownego montażu należy
postępować w odwrotnej kolejności.
Należy umieścić światło w prowadni-
cach, trzymając je prosto względem
pojazdu
Dokręcić mocno ręką, aby zapewnić
szczelność świateł.
Żarówki
żółte, takie jak kierun-
kowskazy, należy zastępować
żarówkami o identycznej charak-
terystyce i kolorze.
Page 149 of 248
9
!
INFORMACJE PRAKTYCZNE
147
Wymiana żarówek trzeciego światła
stop (4 żarówki W 5 W)
)
Zdjąć dwie nakrętki mocujące światło.
)
Wyjąć żarówkę od zewnątrz.
)
Nacisnąć jeden z dwóch występów i
wyjąć oprawę żarówki.
)
Pociągnąć żarówkę i wymienić ją.
Podczas ponownego montażu należy
postępować w odwrotnej kolejności.
Dokręcić mocno ręką, aby zapewnić
szczelność świateł.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W 5 W)
)
Wsunąć cienki śrubokręt do jedne-
go z otworów na zewnątrz przezro-
czystej obudowy.
)
Popchnąć go na zewnątrz w celu
odblokowania obudowy.
)
Zdjąć przezroczystą obudowę.
)
Wyjąć i wymienić żarówkę.
Mycie pod ciśnieniem
W przypadku mycia pod ciśnie-
niem uporczywych zabrudzeń
nie należy zbyt długo kierować
strumienia na refl ektory, światła i
brzegi, aby nie uszkodzić lakieru
i uszczelek.
Page 150 of 248
9
!
i
INFORMACJE PRAKTYCZNE
148
PEUGEOT nie ponosi żadnej od-
powiedzialności za koszty związa-
ne z naprawą usterek, powstałych
w wyniku zainstalowania w po-
jeździe dodatkowego wyposaże-
nia lub akcesoriów, zakupionych
poza siecią handlową Marki i nie
zalecanych przez PEUGEOT oraz
instalowanych niezgodnie z zale-
ceniami, szczególnie jeżeli pobór
prądu wszystkich podłączonych
urządzeń dodatkowych przekra-
cza 10 miliamperów.
Instalacja akcesoriów elektrycz-
nych
Obwód elektryczny Państwa po-
jazdu przewidziany jest do współ-
pracy z wyposażeniem seryjnym
lub opcjonalnym.
Przed zainstalowaniem innych
akcesoriów elektrycznych w sa-
mochodzie należy koniecznie
skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem spe-
cjalistycznym.

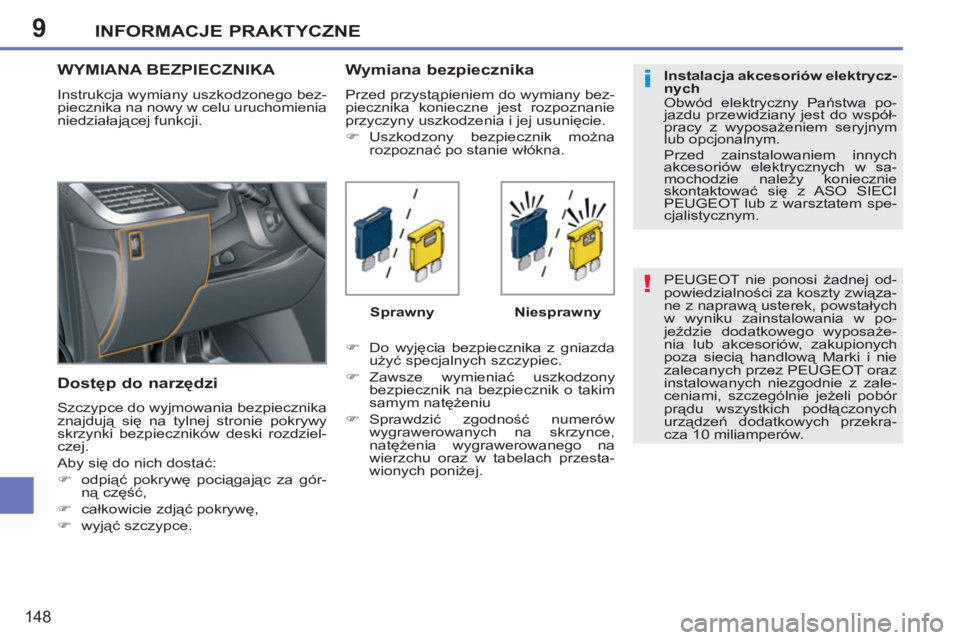

WYMIANA BEZPIECZNIKA
Instrukcja wymiany uszkodzonego bez-
piecznika na nowy w celu uruchomienia
niedziałającej funkcji.
Dostęp do narzędzi
Szczypce do wyjmowania bezpiecznika
znajdują się na tylnej stronie pokrywy
skrzynki bezpieczników deski rozdziel-
czej.
Aby się do nich dostać:
)
odpiąć pokrywę pociągając za gór-
ną część,
)
całkowicie zdjąć pokrywę,
)
wyjąć szczypce.
Wymiana bezpiecznika
Przed przystąpieniem do wymiany bez-
piecznika konieczne jest rozpoznanie
przyczyny uszkodzenia i jej usunięcie.
)
Uszkodzony bezpiecznik można
rozpoznać po stanie włókna.
)
Do wyjęcia bezpiecznika z gniazda
użyć specjalnych szczypiec.
)
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu
)
Sprawdzić zgodność numerów
wygrawerowanych na skrzynce,
natężenia wygrawerowanego na
wierzchu oraz w tabelach przesta-
wionych poniżej.
Sprawny
Niesprawny
