Peugeot 308 SW BL 2011 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 18.57 MB
Page 141 of 356
8
139
SÉCURITÉ
CEINTURES DE SÉCURITÉ
Ceintures de sécurité avant
Les ceintures de sécurité avant sont
équipées d’un système de prétension
pyrotechnique et de limiteur d’effort.
Ce système améliore la sécurité aux
places avant, lors des chocs frontaux et
latéraux. Selon l’importance du choc, le
système de prétension pyrotechnique
tend instantanément les ceintures et les
plaque sur le corps des occupants.
Les ceintures à prétension pyrotechni-
que sont actives, lorsque le contact est
mis.
Le limiteur d’effort atténue la pression
de la ceinture contre le thorax de l’occu-
pant, améliorant ainsi sa protection.
Verrouillage
Déverrouillage
)
Appuyez sur le bouton rouge de la
boucle.
)
Accompagnez l’enroulement de la
ceinture.
Réglage en hauteur
)
Tirez la sangle, puis insérez le pêne
dans la boucle.
)
Vérifi ez le verrouillage en effectuant
un essai de traction sur la sangle.
)
Pour descendre le point d’accrocha-
ge, pincez la commande A
et faites-
la coulisser vers le bas.
)
Pour monter le point d’accrochage,
faites coulisser la commande A
vers
le haut.

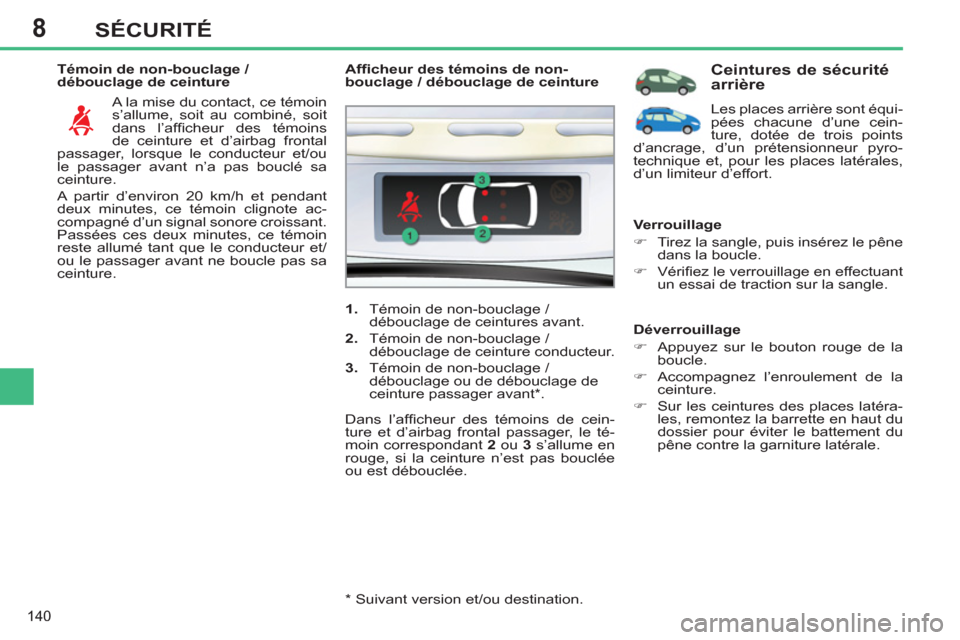

Page 142 of 356
8
140
SÉCURITÉ
Témoin de non-bouclage /
débouclage de ceinture
A la mise du contact, ce témoin
s’allume, soit au combiné, soit
dans l’affi cheur des témoins
de ceinture et d’airbag frontal
passager, lorsque le conducteur et/ou
le passager avant n’a pas bouclé sa
ceinture.
A partir d’environ 20 km/h et pendant
deux minutes, ce témoin clignote ac-
compagné d’un signal sonore croissant.
Passées ces deux minutes, ce témoin
reste allumé tant que le conducteur et/
ou le passager avant ne boucle pas sa
ceinture.
* Suivant version et/ou destination.
Affi cheur des témoins de non-
bouclage / débouclage de ceinture
1.
Témoin de non-bouclage /
débouclage de ceintures avant.
2.
Témoin de non-bouclage /
débouclage de ceinture conducteur.
3.
Témoin de non-bouclage /
débouclage ou de débouclage de
ceinture passager avant * .
Dans l’affi cheur des témoins de cein-
ture et d’airbag frontal passager, le té-
moin correspondant 2
ou 3
s’allume en
rouge, si la ceinture n’est pas bouclée
ou est débouclée.
Ceintures de sécurité
arrière
Les places arrière sont équi-
pées chacune d’une cein-
ture, dotée de trois points
d’ancrage, d’un prétensionneur pyro-
technique et, pour les places latérales,
d’un limiteur d’effort.
Verrouillage
)
Tirez la sangle, puis insérez le pêne
dans la boucle.
)
Vérifi ez le verrouillage en effectuant
un essai de traction sur la sangle.
Déverrouillage
)
Appuyez sur le bouton rouge de la
boucle.
)
Accompagnez l’enroulement de la
ceinture.
)
Sur les ceintures des places latéra-
les, remontez la barrette en haut du
dossier pour éviter le battement du
pêne contre la garniture latérale.
Page 143 of 356
8
141
SÉCURITÉ
Déverrouillage
)
Appuyez sur le bouton rouge de la
boucle.
)
Accompagnez l’enroulement de la
ceinture.
)
Sur les ceintures des places latéra-
les, remontez la barrette en haut du
dossier pour éviter le battement du
pêne contre la garniture latérale.
Témoin de débouclage de ceinture
Ce témoin s’allume, soit au
combiné, soit dans l’affi cheur
des témoins de ceinture et d’air-
bag frontal passager, lorsqu’un
ou plusieurs passagers arrière débou-
cle sa ceinture.
A partir d’environ 20 km/h et pendant
deux minutes, ce témoin clignote ac-
compagné d’un signal sonore croissant.
Passées ces deux minutes, ce témoin
reste allumé tant qu’un ou plusieurs
passagers arrière ne boucle pas sa
ceinture.
1.
Témoin de débouclage des ceintu-
res arrière.
4.
Témoin de ceinture arrière droite.
5.
Témoin de ceinture arrière centrale.
6.
Témoin de ceinture arrière gauche.
Affi cheur des témoins de
débouclage de ceinture
A la mise du contact, moteur tournant ou
véhicule roulant à une vitesse inférieure
à environ 20 km/h, les témoins corres-
pondants 4
, 5
et 6
s’allument environ
30 secondes en rouge, si la ceinture
n’est pas bouclée.
Véhicule roulant à une vitesse supé-
rieure à environ 20 km/h, le témoin cor-
respondant 4
, 5
ou 6
s’allume en rouge,
accompagné d’un signal sonore et d’un
message sur l’écran multifonction, lors-
qu’un passager arrière a débouclé sa
ceinture.
Ceintures de sécurité
arrière 2ème rangée
Les places arrière sont équipées chacu-
ne d’une ceinture, dotée de trois points
d’ancrage, d’un limiteur d’effort et, pour
les places latérales, d’un prétension-
neur pyrotechnique.
Verrouillage
)
Tirez la sangle, puis insérez le pêne
dans la boucle.
)
Vérifi ez le verrouillage en effectuant
un essai de traction sur la sangle.
Page 144 of 356
8
i
i
142
SÉCURITÉ
Ceinture de sécurité
arrière centrale
2
ème rangée
Installation
Retrait et rangement
)
Appuyez sur le bouton rouge de la
boucle B
, puis de la boucle A
.
)
Accompagnez l’enroulement de la
sangle et amenez le pêne B
, puis A
sur l’aimant du point d’ancrage du
pavillon.
Ceintures de sécurité
arrière 3 ème rangée
Installation
)
Tirez la sangle et insérez le pêne C
dans la boucle, côté garniture
latérale de coffre.
)
Insérez le pêne D
dans la boucle
opposée.
)
Vérifi ez le verrouillage de chaque
boucle en effectuant un essai de
traction sur la sangle.
)
Tirez la sangle et insérez le pêne A
dans la boucle de gauche.
)
Insérez le pêne B
dans la boucle de
droite.
)
Vérifi ez le verrouillage de chaque
boucle en effectuant un essai de
traction sur la sangle.
Les ceintures pour les places arrière de
3
ème rangée sont intégrées à l’angle du
montant de coffre correspondant et du
pavillon. En cas de recentrage des deux
sièges latéraux de 2ème rangée,
utilisez toujours les ceintures de
sécurité arrière latérales pour vous
attacher.
Retrait et rangement
)
Appuyez sur le bouton rouge de la
boucle D
, puis de la boucle C
.
)
Accompagnez l’enroulement de la
sangle et amenez le pêne D
, puis C
sur l’aimant du point d’ancrage du
montant de coffre correspondant.
La ceinture pour la place arrière centra-
le de 2
ème rangée est intégrée à l’arrière
gauche du pavillon.
La 3
ème
rangée de sièges (SW siè-
ges individuels arrière) n’est pas
équipée de témoins de débouclage
de ceinture.
Page 145 of 356
8
i
143
SÉCURITÉ
Le conducteur doit s’assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu’ils sont
tous bien attachés avant de rouler.
Quelle que soit votre place dans le
véhicule, mettez toujours votre cein-
ture de sécurité, même pour des tra-
jets de courte durée.
Ne pas inverser les boucles de cein-
ture, car celles-ci ne rempliraient pas
entièrement leur rôle.
Les ceintures de sécurité sont équi-
pées d’un enrouleur permettant
l’ajustement automatique de la lon-
gueur de sangle à votre morphologie.
Le rangement de la ceinture s’effec-
tue automatiquement lorsque celle-ci
n’est pas utilisée.
Avant et après utilisation, assurez-
vous que la ceinture est correcte-
ment enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur
le bassin.
La partie haute doit être positionnée
dans le creux de l’épaule.
Les enrouleurs sont équipés d’un
dispositif de blocage automatique
lors d’une collision, d’un freinage
d’urgence ou du retournement du
véhicule. Vous pouvez débloquer le
dispositif en tirant fermement sur la
sangle et en la relâchant pour qu’elle
se rembobine légèrement. Pour être effi cace, une ceinture de
sécurité :
- doit être tendue au plus près du
corps,
- doit être tirée devant vous par un
mouvement régulier, en vérifi ant
qu’elle ne se vrille pas,
- ne doit maintenir qu’une seule
personne,
- ne doit pas porter de trace de
coupure ou d’effi lochage,
- ne doit pas être transformée ou
modifi ée afi n de ne pas altérer sa
performance.
En raison des prescriptions de sé-
curité en vigueur, pour toute inter-
vention sur votre véhicule, adressez
vous à un atelier qualifi é disposant de
la compétence et du matériel adapté,
ce que le réseau PEUGEOT est en
mesure de vous apporter.
Faites vérifi er périodiquement vos
ceintures par le réseau PEUGEOT
ou par un atelier qualifi é et, particu-
lièrement si les sangles présentent
des traces de détérioration.
Nettoyez les sangles de ceinture
avec de l’eau savonneuse ou un pro-
duit nettoyant textile, vendu dans le
réseau PEUGEOT.
Après rabattement ou déplacement
d’un siège ou d’une banquette ar-
rière, assurez-vous que la ceinture
est correctement positionnée et en-
roulée.
Recommandations pour les
enfants
Utilisez un siège enfant adapté, si le
passager a moins de 12 ans ou me-
sure moins d’un mètre cinquante.
N’utilisez jamais la même ceinture
pour attacher plusieurs personnes.
Ne transportez jamais un enfant sur
vos genoux.
En cas de choc
En fonction de la nature et de l’im-
portance des chocs
, le dispositif py-
rotechnique peut se déclencher avant
et indépendamment du déploiement
des airbags. Le déclenchement des
prétensionneurs s’accompagne d’un
léger dégagement de fumée inoffen-
sive et d’un bruit, dus à l’activation de
la cartouche pyrotechnique intégrée
au système.
Dans tous les cas, le témoin d’airbag
s’allume.
Après un choc, faites vérifi er et éven-
tuellement remplacer le système des
ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifi é.
Page 146 of 356
8
i
!
SÉCURITÉ
AIRBAGS
Le déclenchement du ou des air-
bags s’accompagne d’un léger dé-
gagement de fumée inoffensive et
d’un bruit, dus à l’activation de la
cartouche pyrotechnique intégrée
au système.
Cette fumée n’est pas nocive, mais
peut se révéler irritante pour des
personnes sensibles.
Le bruit de la détonation peut en-
traîner une légère diminution de la
capacité auditive pendant un bref
laps de temps.
Airbags frontaux
Système protégeant, en cas de choc
frontal violent, le conducteur et le pas-
sager avant afi n de limiter les risques
de traumatisme à la tête et au thorax.
Pour le conducteur, il est intégré au cen-
tre du volant ; pour le passager avant,
dans la planche de bord au-dessus de
la boîte à gants.
Activation
Ils se déclenchent simultanément, sauf
si l’airbag frontal passager est neutra-
lisé, en cas de choc frontal violent ap-
pliqué sur tout ou partie de la zone d’im-
pact frontal A
, suivant l’axe longitudinal
du véhicule dans un plan horizontal et
de sens avant vers arrière du véhicule.
L’airbag frontal s’interpose entre le tho-
rax et la tête de l’occupant avant du vé-
hicule et le volant, côté conducteur, et
la planche de bord, côté passager, pour
amortir sa projection en avant.
Zones de détection de choc
A.
Zone d’impact frontal.
B.
Zone d’impact latéral.
Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie
qu’une seule fois. Si un second
choc survient (lors du même acci-
dent ou d’un autre accident), l’air-
bag ne se déclenchera pas.
Système conçu pour optimiser la sé-
curité des occupants (sauf le passager
arrière central) en cas de collisions vio-
lentes. Celui-ci complète l’action des
ceintures de sécurité équipées de limi-
teur d’effort (sauf le passager arrière
central).
Dans ce cas, les détecteurs électro-
niques enregistrent et analysent les
chocs frontaux et latéraux subis dans
les zones de détection de choc :
- en cas de choc violent, les airbags
se déploient instantanément et
protègent les occupants du véhicule
(sauf le passager arrière central) ;
aussitôt après le choc, les airbags
se dégonfl ent rapidement afi n de
ne gêner ni la visibilité, ni la sortie
éventuelle des occupants,
- en cas de choc peu violent, d’impact
sur la face arrière et dans certaines
conditions de retournement, les
airbags ne se déploieront pas ;
seule la ceinture de sécurité suffi t
à assurer une protection optimale
dans ces situations.
Page 147 of 356
8
!
!
145
SÉCURITÉ
Si au moins un des deux témoins
d’airbags s’allument en permanen-
ce, n’installez pas de siège enfant
en place passager avant.
Faites vérifi er par le réseau
PEUGEOT ou par un atelier qua-
lifi é.
Anomalie de fonctionnement
Si ce témoin s’allume au com-
biné, accompagné d’un signal
sonore et d’un message sur
l’écran, consultez le réseau
PEUGEOT ou un atelier qualifi é pour
vérifi cation du système. Les airbags
pourraient ne plus se déclencher en cas
de choc violent.
Airbag genoux *
Système protégeant, en cas de choc
frontal violent, les genoux du conduc-
teur.
Cet airbag est intégré dans la planche
de bord sous la colonne de direction.
Activation
Il se déclenche simultanément avec les
airbags frontaux.
Réactivation
Dès que vous retirez le siège enfant,
tournez la commande en position «ON»
pour activer de nouveau l’airbag et as-
surer ainsi la sécurité de votre passager
avant en cas de choc.
Contact mis, ce témoin s’allu-
me dans l’affi cheur des témoins
de ceinture et d’airbag frontal
passager pendant environ une
minute, si l’airbag frontal passager est
activé. Pour assurer la sécurité de votre
enfant, neutralisez impérativement
l’airbag frontal passager lorsque
vous installez un siège enfant «dos
à la route» sur le siège passager
avant.
Sinon, l’enfant risquerait d’être gra-
vement blessé ou tué lors du dé-
ploiement de l’airbag.
En fonction de votre version, ce
témoin s’allume au combiné et/
ou dans l’affi cheur des témoins
de ceinture et d’airbag frontal
passager, contact mis et pendant toute
la durée de la neutralisation. Si ce témoin clignote au com-
biné et/ou dans l’affi cheur des
témoins de ceinture et d’airbag
frontal passager, consultez le
réseau PEUGEOT ou un atelier quali-
fi é. L’airbag frontal passager pourrait
ne plus se déclencher en cas de choc
violent.
Neutralisation
Seul l’airbag frontal passager peut être
neutralisé :
)
contact coupé
, introduisez la clé
dans la commande de neutralisation
de l’airbag passager,
)
tournez-la en position «OFF»
,
)
puis, retirez-la en maintenant cette
position.
* Suivant destination.
Page 148 of 356
8
!
146
SÉCURITÉ
Airbags latéraux
Système protégeant, en cas de choc la-
téral violent, le conducteur et les passa-
gers (sauf le passager arrière central)
avant afi n de limiter les risques de trau-
matisme au thorax.
Chaque airbag latéral est intégré :
- à l’avant, dans l’armature du dossier
de siège, côté porte,
- à l’arrière, dans la garniture latérale
(sauf SW).
Activation
Ils se déclenchent unilatéralement en
cas de choc latéral violent appliqué sur
tout ou partie de la zone d’impact laté-
ral B
, s’exerçant perpendiculairement à
l’axe longitudinal du véhicule dans un
plan horizontal et de sens extérieur vers
intérieur du véhicule.
Airbags rideaux
Système protégeant, en cas de choc la-
téral violent, le conducteur et les passa-
gers (sauf le passager arrière central)
afi n de limiter les risques de traumatis-
me sur le côté de la tête.
Chaque airbag rideau est intégré dans
les montants et la partie supérieure de
l’habitacle.
Anomalie de fonctionnement
Activation
Il se déclenche simultanément avec les
airbags latéraux correspondants en cas
de choc latéral violent appliqué sur tout
ou partie de la zone d’impact latéral B
,
s’exerçant perpendiculairement à l’axe
longitudinal du véhicule dans un plan
horizontal et de sens extérieur vers in-
térieur du véhicule.
L’airbag rideau s’interpose entre l’occu-
pant avant ou arrière du véhicule et les
vitres.
Lors d’un choc ou d’un accrochage
léger sur le côté du véhicule ou en
cas de tonneaux, l’airbag peut ne
pas se déclencher.
Lors d’une collision arrière ou fron-
tale, l’airbag ne se déclenche pas.
Zones de détection de choc
A.
Zone d’impact frontal.
B.
Zone d’impact latéral.
Si ce témoin s’allume au com-
biné, accompagné d’un signal
sonore et d’un message sur
l’écran, consultez le réseau
PEUGEOT ou un atelier qualifi é pour
vérifi cation du système. Les airbags
pourraient ne plus se déclencher en cas
de choc violent. L’airbag latéral s’interpose entre l’occu-
pant avant ou arrière du véhicule et le
panneau de porte correspondant.
Page 149 of 356
8
!
147
SÉCURITÉ
Pour que les airbags soient
pleinement effi caces, respectez les
règles de sécurité suivantes :
Adoptez une position assise normale
et verticale.
Attachez-vous dans votre siège et po-
sitionnez correctement la ceinture de
sécurité.
Ne laissez rien s’interposer entre les
occupants et les airbags (enfant, ani-
mal, objet...). Cela pourrait entraver le
fonctionnement des airbags ou bles-
ser les occupants.
* Suivant destination.
Airbag genoux *
N’approchez pas plus que nécessaire les genoux du volant.
Airbags latéraux
Recouvrez les sièges uniquement avec des housses homologuées, compati-
bles avec le déclenchement des airbags latéraux. Pour connaître la gamme de
housses adaptées à votre véhicule, vous pouvez consulter le réseau PEUGEOT
(voir chapitre «Informations pratiques - § Accessoires»).
Ne fi xez ou ne collez rien sur les dossiers des sièges (vêtements...), cela pour-
rait occasionner des blessures au thorax ou au bras lors du déploiement de
l’airbag latéral.
N’approchez pas plus que nécessaire le buste de la porte.
Airbags rideaux
Ne fi xez ou ne collez rien sur le pavillon, cela pourrait occasionner des blessu-
res à la tête lors du déploiement de l’airbag rideau.
Ne démontez pas les poignées de maintien implantées sur le pavillon, elles
participent à la fi xation des airbags rideaux.
Après un accident ou le vol du véhi-
cule, faites vérifi er les systèmes d’air-
bags.
Toute intervention sur les systèmes
d’airbags doit être réalisée exclusive-
ment dans le réseau PEUGEOT ou
dans un atelier qualifi é.
Même en observant toutes les pré-
cautions évoquées, un risque de
blessures ou de légères brûlures à
la tête, au buste ou aux bras, lors du
déclenchement d’un airbag n’est pas
exclu. En effet, le sac se gonfl e de
façon quasi-instantanée (quelques
millisecondes) puis, se dégonfl e
dans le même temps en évacuant
les gaz chauds par des orifi ces pré-
vus à cet effet.
Airbags frontaux
Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains
sur le moyeu central du volant.
Ne posez pas les pieds sur la planche de bord, côté passager.
Dans la mesure du possible, ne fumez pas, car le déploiement des airbags peut
occasionner des brûlures ou des risques de blessures dus à la cigarette ou à
la pipe.
Ne démontez, percez ou soumettez jamais le volant à des coups violents.
Page 150 of 356
9
!
i
!
148
CONDUITE
Lors d’un stationnement dans une
pente, braquez vos roues pour les
caler contre le trottoir, serrez le
frein de stationnement et engagez
une vitesse.
FREIN DE STATIONNEMENT
Verrouillage
)
Tirez à fond le levier de frein de
stationnement pour immobiliser
votre véhicule.
Véhicule roulant, l’allumage de
ce témoin et du témoin STOP
,
accompagné d’un signal sono-
re et d’un message sur l’écran
multifonction, indique que le frein est
resté serré ou qu’il est mal desserré.
Déverrouillage
)
Tirez légèrement le levier de frein
de stationnement, appuyez sur
le bouton de déverrouillage puis
abaissez à fond le levier.
BOÎTE MANUELLE 6 VITESSES
Passage de la 5 ème ou de la
6 ème vitesse
)
Déplacez complètement le levier
de vitesses vers la droite pour
bien engager la 5 ème ou la 6 ème
vitesse.
Passage de la marche arrière
)
Soulevez la bague sous le pommeau
et déplacez le levier de vitesses vers
la gauche, puis vers l’avant.
Engagez uniquement la marche ar-
rière, véhicule à l’arrêt, moteur au
ralenti.
Par sécurité et pour faciliter le dé-
marrage du moteur :
- sélectionnez toujours le point
mort,
- appuyez sur la pédale
d’embrayage.
