Page 91 of 364
89
LICHTSCHALTER
Bedienungselement zur Auswahl und Schaltung
der verschiedenen Front- und Heckleuchten, die
für die Beleuchtung des Fahrzeugs sorgen.
Hauptbeleuchtung
Die verschiedenen Front- und Heck-
leuchten des Fahrzeugs dienen dazu, die
Beleuchtung den jeweiligen Witterungs-
bedingungen anzupassen und damit die
Sicht des Fahrers zu verbessern:
- Standlicht, um gesehen zu werden,
- Abblendlicht, um zu sehen, ohne
andere Fahrer zu blenden,
- Fernlicht, um auf freier Strecke weit
sehen zu können,
- Kurvenscheinwerfer, um Kurven
besser auszuleuchten.
Zusatzbeleuchtung
Weitere Leuchten sind für besondere
Fahrbedingungen gedacht:
- eine Nebelschlussleuchte, um von
weitem gesehen zu werden,
- Nebelscheinwerfer, um noch besser
sehen zu können,
- Taglicht, um am Tage besser gese-
hen zu werden.
Programmierung
Verschiedene Beleuchtungsfunktionen
sind mit Automatikschaltung erhältlich,
wie die Optionen:
- Nachleuchtfunktion,
- Einschaltautomatik,
- Adaptives Kurvenlicht.
Ausführung ohne
Einschaltautomatik
Ausführung mit Einschaltautomatik
Automatisches Einschalten
der Beleuchtung
Manuelle Bedienung
Das Licht wird vom Fahrer direkt mit dem
Ring A
und dem Hebel B
geschaltet.
A.
Ring zur Bedienung der Hauptbe-
leuchtung: Drehen Sie den Ring so,
dass das gewünschte Symbol der
Markierung gegenüber steht.
Licht aus / Tagfahrlicht.
Standlicht
B.
Umschalten von Abblend- auf Fern-
licht: Ziehen Sie den Hebel zu sich
heran, um zwischen Abblend- und
Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder einge-
schaltetem Standlicht kann der Fahrer
das Fernlicht direkt einschalten ("Licht-
hupe"), indem er den Hebel anzieht. Abblend- oder Fernlicht
Anzeigen
Durch das Aufleuchten der entspre-
chenden Kontrollleuchte im Kombiinstru-
ment wird angezeigt, dass eine bestimmte
Beleuchtungsfunktion eingeschaltet ist.
Page 92 of 364
SI
C
90

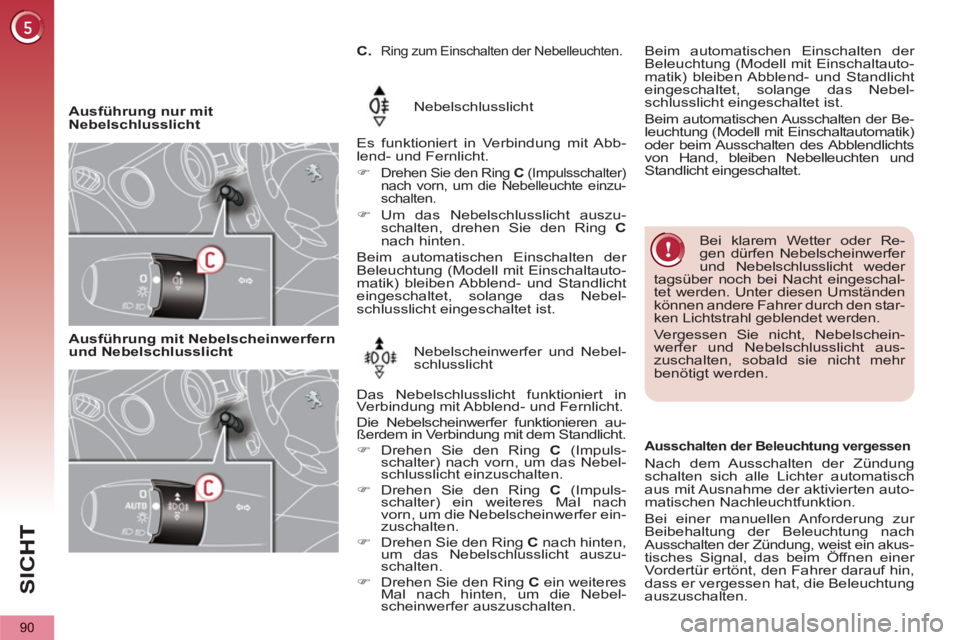

Ausführung nur mit
Nebelschlusslicht
Nebelschlusslicht
Es funktioniert in Verbindung mit Abb-
lend- und Fernlicht.
)
Drehen Sie den Ring C
(Impulsschalter)
nach vorn, um die Nebelleuchte einzu-
schalten.
)
Um das Nebelschlusslicht auszu-
schalten, drehen Sie den Ring C
nach hinten.
Beim automatischen Einschalten der
Beleuchtung (Modell mit Einschaltauto-
matik) bleiben Abblend- und Standlicht
eingeschaltet, solange das Nebel-
schlusslicht eingeschaltet ist.
Bei klarem Wetter oder Re-
gen dürfen Nebelscheinwerfer
und Nebelschlusslicht weder
tagsüber noch bei Nacht eingeschal-
tet werden. Unter diesen Umständen
können andere Fahrer durch den star-
ken Lichtstrahl geblendet werden.
Vergessen Sie nicht, Nebelschein-
werfer und Nebelschlusslicht aus-
zuschalten, sobald sie nicht mehr
benötigt werden.
Ausführung mit Nebelscheinwerfern
und Nebelschlusslicht
Nebelscheinwerfer und Nebel-
schlusslicht
Das Nebelschlusslicht funktioniert in
Verbindung mit Abblend- und Fernlicht.
Die Nebelscheinwerfer funktionieren au-
ßerdem in Verbindung mit dem Standlicht.
)
Drehen Sie den Ring C
(Impuls-
schalter) nach vorn, um das Nebel-
schlusslicht einzuschalten.
)
Drehen Sie den Ring C
(Impuls-
schalter) ein weiteres Mal nach
vorn, um die Nebelscheinwerfer ein-
zuschalten.
)
Drehen Sie den Ring C
nach hinten,
um das Nebelschlusslicht auszu-
schalten.
)
Drehen Sie den Ring C
ein weiteres
Mal nach hinten, um die Nebel-
scheinwerfer auszuschalten.
C.
Ring zum Einschalten der Nebelleuchten.
Ausschalten der Beleuchtung vergessen
Nach dem Ausschalten der Zündung
schalten sich alle Lichter automatisch
aus mit Ausnahme der aktivierten auto-
matischen Nachleuchtfunktion.
Bei einer manuellen Anforderung zur
Beibehaltung der Beleuchtung nach
Ausschalten der Zündung, weist ein akus-
tisches Signal, das beim Öffnen einer
Vordertür ertönt, den Fahrer darauf hin,
dass er vergessen hat, die Beleuchtung
auszuschalten.
Beim automatischen Einschalten der
Beleuchtung (Modell mit Einschaltauto-
matik) bleiben Abblend- und Standlicht
eingeschaltet, solange das Nebel-
schlusslicht eingeschaltet ist.
Beim automatischen Ausschalten der Be-
leuchtung (Modell mit Einschaltautomatik)
oder beim Ausschalten des Abblendlichts
von Hand, bleiben Nebelleuchten und
Standlicht eingeschaltet.
Page 93 of 364
SIC
91

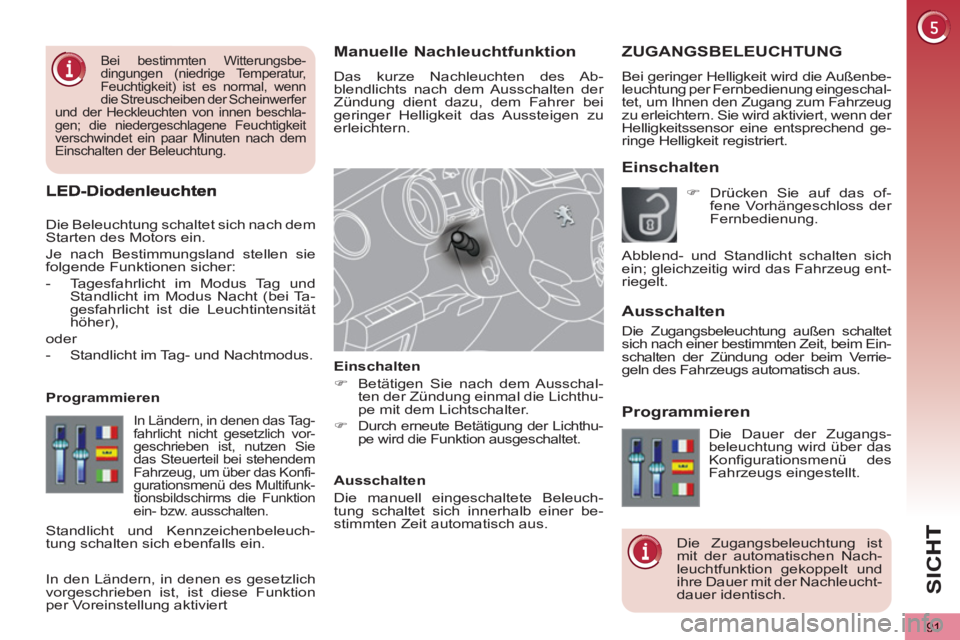

Manuelle Nachleuchtfunktion
Das kurze Nachleuchten des Ab-
blendlichts nach dem Ausschalten der
Zündung dient dazu, dem Fahrer bei
geringer Helligkeit das Aussteigen zu
erleichtern.
Einschalten
)
Betätigen Sie nach dem Ausschal-
ten der Zündung einmal die Lichthu-
pe mit dem Lichtschalter.
)
Durch erneute Betätigung der Lichthu-
pe wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuch-
tung schaltet sich innerhalb einer be-
stimmten Zeit automatisch aus.
ZUGANGSBELEUCHTUNG
Bei geringer Helligkeit wird die Außenbe-
leuchtung per Fernbedienung eingeschal-
tet, um Ihnen den Zugang zum Fahrzeug
zu erleichtern. Sie wird aktiviert, wenn der
Helligkeitssensor eine entsprechend ge-
ringe Helligkeit registriert.
Einschalten
Ausschalten
Programmieren
In Ländern, in denen das Tag-
fahrlicht nicht gesetzlich vor-
geschrieben ist, nutzen Sie
das Steuerteil bei stehendem
Fahrzeug, um über das Konfi-
gurationsmenü des Multifunk-
tionsbildschirms die Funktion
ein- bzw. ausschalten. Programmieren
Die Dauer der Zugangs-
beleuchtung wird über das
Konfigurationsmenü des
Fahrzeugs eingestellt.
Die Zugangsbeleuchtung ist
mit der automatischen Nach-
leuchtfunktion gekoppelt und
ihre Dauer mit der Nachleucht-
dauer identisch.
Standlicht und Kennzeichenbeleuch-
tung schalten sich ebenfalls ein.
)
Drücken Sie auf das of-
fene Vorhängeschloss der
Fernbedienung.
Abblend- und Standlicht schalten sich
ein; gleichzeitig wird das Fahrzeug ent-
riegelt.
Bei bestimmten Witterungsbe-
dingungen (niedrige Temperatur,
Feuchtigkeit) ist es normal, wenn
die Streuscheiben der Scheinwerfer
und der Heckleuchten von innen beschla-
gen; die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach dem
Einschalten der Beleuchtung.
Die Zugangsbeleuchtung außen schaltet
sich nach einer bestimmten Zeit, beim Ein-
schalten der Zündung oder beim Verrie-
geln des Fahrzeugs automatisch aus.
Die Beleuchtung schaltet sich nach dem
Starten des Motors ein.
Je nach Bestimmungsland stellen sie
folgende Funktionen sicher:
- Tagesfahrlicht im Modus Tag und
Standlicht im Modus Nacht (bei Ta-
gesfahrlicht ist die Leuchtintensität
höher),
oder
- Standlicht im Tag- und Nachtmodus.
In den Ländern, in denen es gesetzlich
vorgeschrieben ist, ist diese Funktion
per Voreinstellung aktiviert
Page 94 of 364
SI
C
92
Bei Nebel oder Schnee er-
kennt der Helligkeitssensor die
Helligkeit möglicherweise als
hinreichend, sodass sich die Beleuch-
tung nicht automatisch einschaltet.
Der mit dem Regensensor gekop-
pelte Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt wer-
den. Die damit verbundenen Funkti-
onen würden andernfalls nicht mehr
geschaltet.

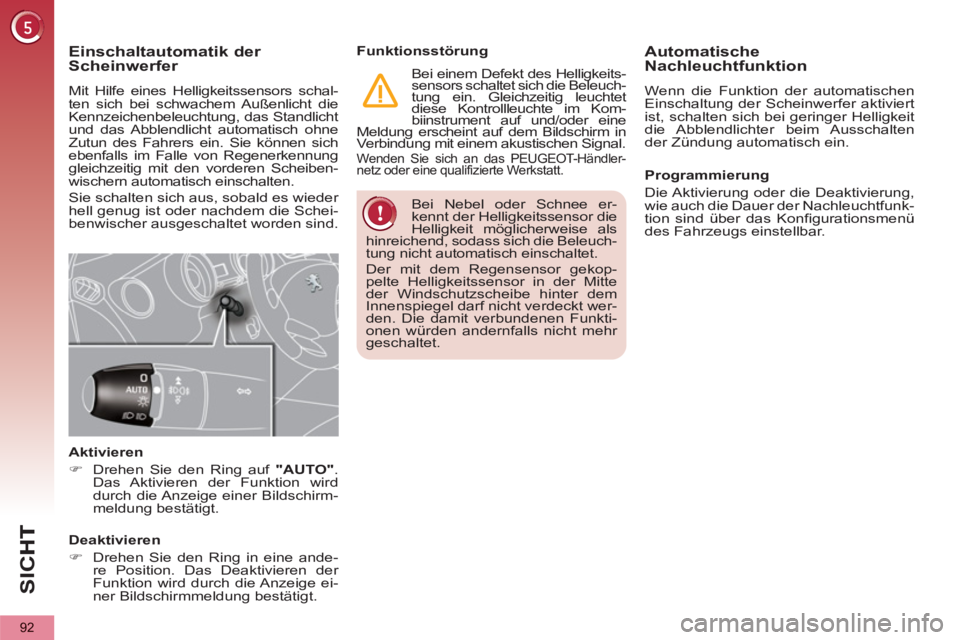

Automatische
Nachleuchtfunktion Einschaltautomatik der
Scheinwerfer
Mit Hilfe eines Helligkeitssensors schal-
ten sich bei schwachem Außenlicht die
Kennzeichenbeleuchtung, das Standlicht
und das Abblendlicht automatisch ohne
Zutun des Fahrers ein. Sie können sich
ebenfalls im Falle von Regenerkennung
gleichzeitig mit den vorderen Scheiben-
wischern automatisch einschalten.
Sie schalten sich aus, sobald es wieder
hell genug ist oder nachdem die Schei-
benwischer ausgeschaltet worden sind.
Aktivieren
)
Drehen Sie den Ring auf "AUTO"
.
Das Aktivieren der Funktion wird
durch die Anzeige einer Bildschirm-
meldung bestätigt.
Deaktivieren
)
Drehen Sie den Ring in eine ande-
re Position. Das Deaktivieren der
Funktion wird durch die Anzeige ei-
ner Bildschirmmeldung bestätigt.
Funktionsstörung
Bei einem Defekt des Helligkeits-
sensors schaltet sich die Beleuch-
tung ein. Gleichzeitig leuchtet
diese Kontrollleuchte im Kom-
biinstrument auf und/oder eine
Meldung erscheint auf dem Bildschirm in
Verbindung mit einem akustischen Signal.
Wenden Sie sich an das PEUGEOT-Händler-
netz oder eine qualifizierte Werkstatt.
Wenn die Funktion der automatischen
Einschaltung der Scheinwerfer aktiviert
ist, schalten sich bei geringer Helligkeit
die Abblendlichter beim Ausschalten
der Zündung automatisch ein.
Programmierung
Die Aktivierung oder die Deaktivierung,
wie auch die Dauer der Nachleuchtfunk-
tion sind über das Konfigurationsmenü
des Fahrzeugs einstellbar.
Page 95 of 364
SIC
93

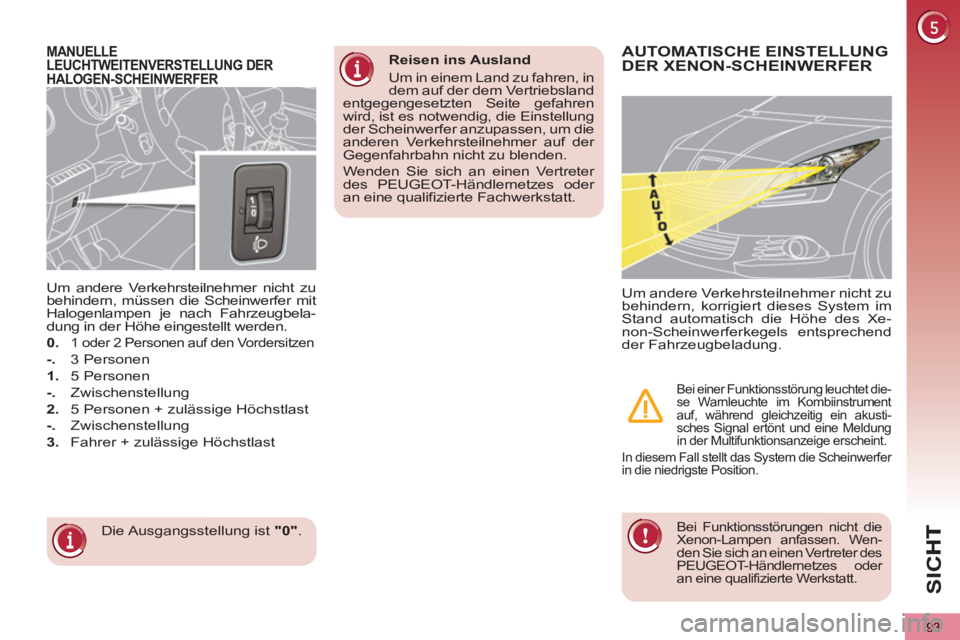

MANUELLELEUCHTWEITENVERSTELLUNG DER
HALOGEN-SCHEINWERFER
Die Ausgangsstellung ist "0"
.
Um andere Verkehrsteilnehmer nicht zu
behindern, müssen die Scheinwerfer mit
Halogenlampen je nach Fahrzeugbela-
dung in der Höhe eingestellt werden.
0.
1 oder 2 Personen auf den Vordersitzen
-.
3 Personen
1.
5 Personen
-.
Zwischenstellung
2.
5 Personen + zulässige Höchstlast
-.
Zwischenstellung
3.
Fahrer + zulässige Höchstlast
AUTOMATISCHE EINSTELLUNGDER XENON-SCHEINWERFER
Bei Funktionsstörungen nicht die
Xenon-Lampen anfassen. Wen-
den Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder
an eine qualifizierte Werkstatt.
Um andere Verkehrsteilnehmer nicht zu
behindern, korrigiert dieses System im
Stand automatisch die Höhe des Xe-
non-Scheinwerferkegels entsprechend
der Fahrzeugbeladung.
Bei einer Funktionsstörung leuchtet die-
se Warnleuchte im Kombiinstrument
auf, während gleichzeitig ein akusti-
sches Signal ertönt und eine Meldung
in der Multifunktionsanzeige erscheint.
In diesem Fall stellt das System die Scheinwerfer
in die niedrigste Position.
Reisen ins Ausland
Um in einem Land zu fahren, in
dem auf der dem Vertriebsland
entgegengesetzten Seite gefahren
wird, ist es notwendig, die Einstellung
der Scheinwerfer anzupassen, um die
anderen Verkehrsteilnehmer auf der
Gegenfahrbahn nicht zu blenden.
Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Page 96 of 364
SI
C
94

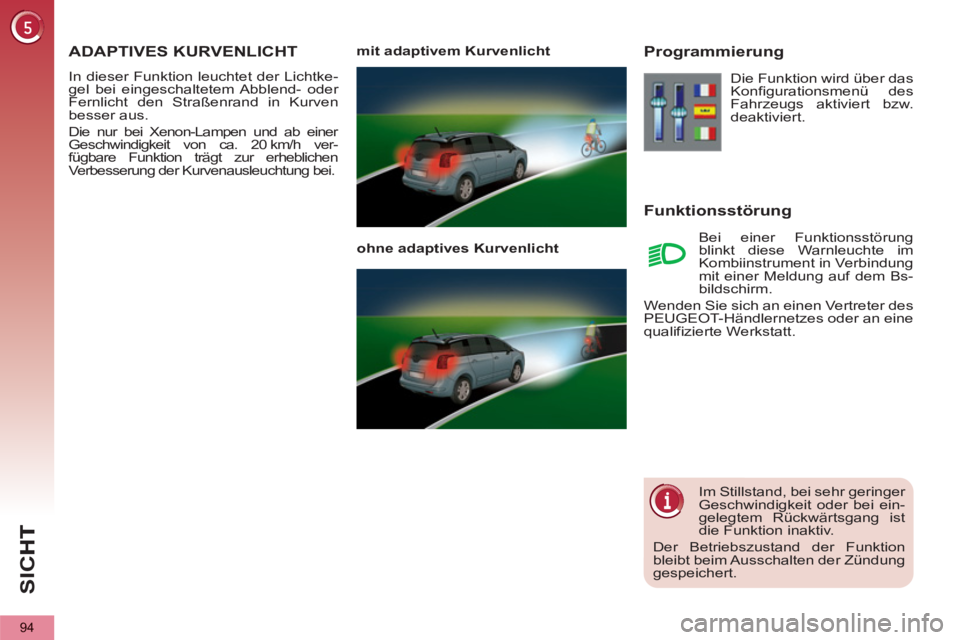

ADAPTIVES KURVENLICHT
In dieser Funktion leuchtet der Lichtke-
gel bei eingeschaltetem Abblend- oder
Fernlicht den Straßenrand in Kurven
besser aus.
Die nur bei Xenon-Lampen und ab einer
Geschwindigkeit von ca. 20 km/h ver-
fügbare Funktion trägt zur erheblichen
Verbesserung der Kurvenausleuchtung bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht
Programmierung
Funktionsstörung
Die Funktion wird über das
Konfigurationsmenü des
Fahrzeugs aktiviert bzw.
deaktiviert.
Bei einer Funktionsstörung
blinkt diese Warnleuchte im
Kombiinstrument in Verbindung
mit einer Meldung auf dem Bs-
bildschirm.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Werkstatt.
Im Stillstand, bei sehr geringer
Geschwindigkeit oder bei ein-
gelegtem Rückwärtsgang ist
die Funktion inaktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der Zündung
gespeichert.
Page 97 of 364
SIC
95

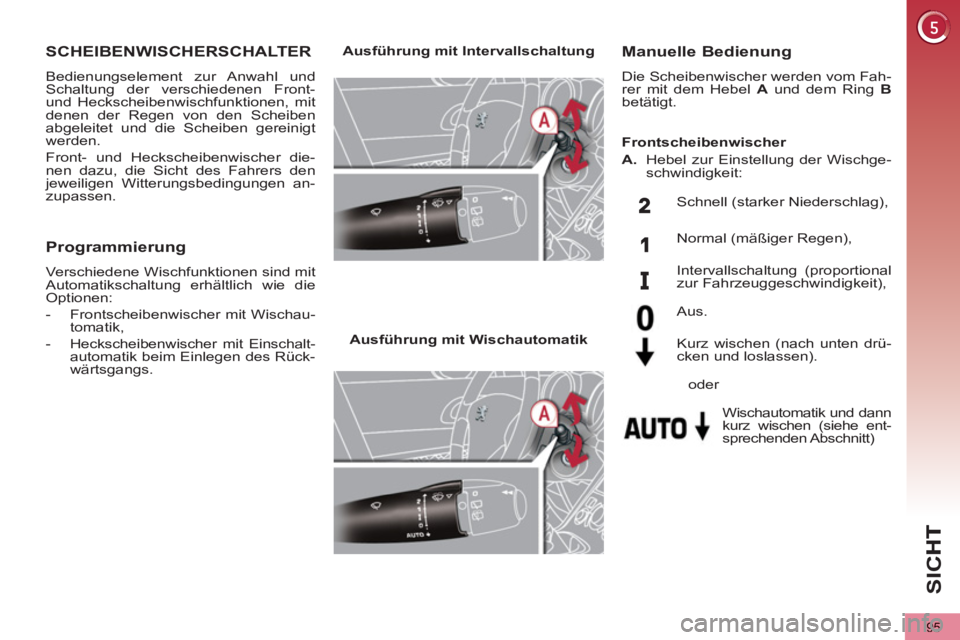

SCHEIBENWISCHERSCHALTER
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
und Heckscheibenwischfunktionen, mit
denen der Regen von den Scheiben
abgeleitet und die Scheiben gereinigt
werden.
Front- und Heckscheibenwischer die-
nen dazu, die Sicht des Fahrers den
jeweiligen Witterungsbedingungen an-
zupassen.
Manuelle Bedienung
Die Scheibenwischer werden vom Fah-
rer mit dem Hebel A
und dem Ring B
betätigt.
Ausführung mit Intervallschaltung
Ausführung mit Wischautomatik
Schnell (starker Niederschlag),
Normal (mäßiger Regen),
Intervallschaltung (proportional
zur Fahrzeuggeschwindigkeit),
Wischautomatik und dann
kurz wischen (siehe ent-
sprechenden Abschnitt)
Aus.
Kurz wischen (nach unten drü-
cken und loslassen).
Frontscheibenwischer
A.
Hebel zur Einstellung der Wischge-
schwindigkeit:
oder
Programmierung
Verschiedene Wischfunktionen sind mit
Automatikschaltung erhältlich wie die
Optionen:
- Frontscheibenwischer mit Wischau-
tomatik,
- Heckscheibenwischer mit Einschalt-
automatik beim Einlegen des Rück-
wärtsgangs.
Page 98 of 364
SI
C
96

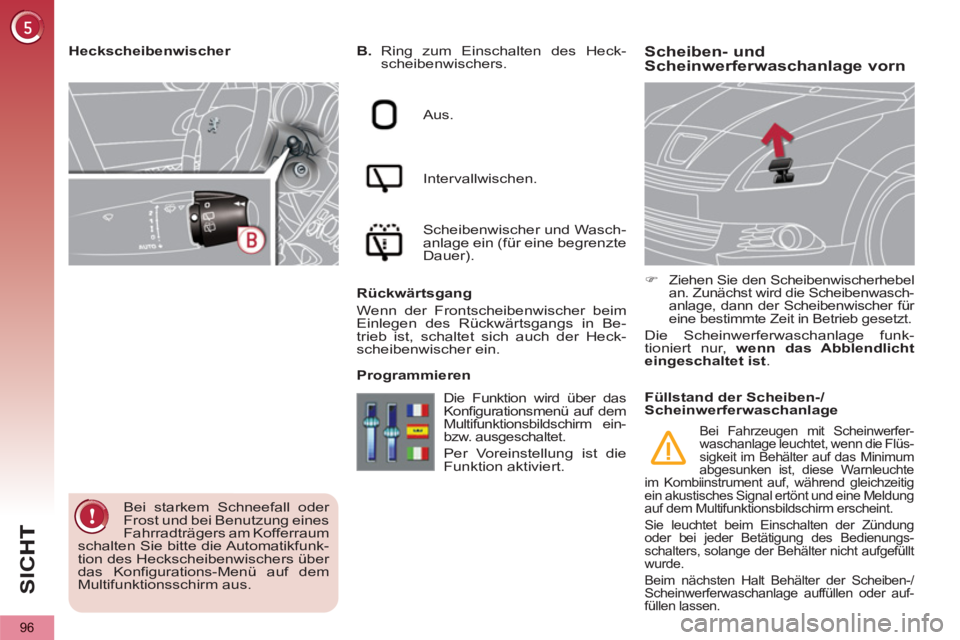

Scheiben- und
Scheinwerferwaschanlage vorn
B.
Ring zum Einschalten des Heck-
scheibenwischers.
Aus.
Intervallwischen.
Scheibenwischer und Wasch-
anlage ein (für eine begrenzte
Dauer).
Rückwärtsgang
Wenn der Frontscheibenwischer beim
Einlegen des Rückwärtsgangs in Be-
trieb ist, schaltet sich auch der Heck-
scheibenwischer ein.
Programmieren
)
Ziehen Sie den Scheibenwischerhebel
an. Zunächst wird die Scheibenwasch-
anlage, dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb gesetzt.
Die Scheinwerferwaschanlage funk-
tioniert nur, wenn
das Abblendlicht
eingeschaltet ist
.
Heckscheibenwischer
Bei starkem Schneefall oder
Frost und bei Benutzung eines
Fahrradträgers am Kofferraum
schalten Sie bitte die Automatikfunk-
tion des Heckscheibenwischers über
das Konfigurations-Menü auf dem
Multifunktionsschirm aus.
Die Funktion wird über das
Konfigurationsmenü auf dem
Multifunktionsbildschirm ein-
bzw. ausgeschaltet.
Per Voreinstellung ist die
Funktion aktiviert.
Füllstand der Scheiben-/
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerfer-
waschanlage leuchtet, wenn die Flüs-
sigkeit im Behälter auf das Minimum
abgesunken ist, diese Warnleuchte
im Kombiinstrument auf, während gleichzeitig
ein akustisches Signal ertönt und eine Meldung
auf dem Multifunktionsbildschirm erscheint.
Sie leuchtet beim Einschalten der Zündung
oder bei jeder Betätigung des Bedienungs-
schalters, solange der Behälter nicht aufgefüllt
wurde.
Beim nächsten Halt Behälter der Scheiben-/
Scheinwerferwaschanlage auffüllen oder auf-
füllen lassen.
Page 99 of 364
SIC
97

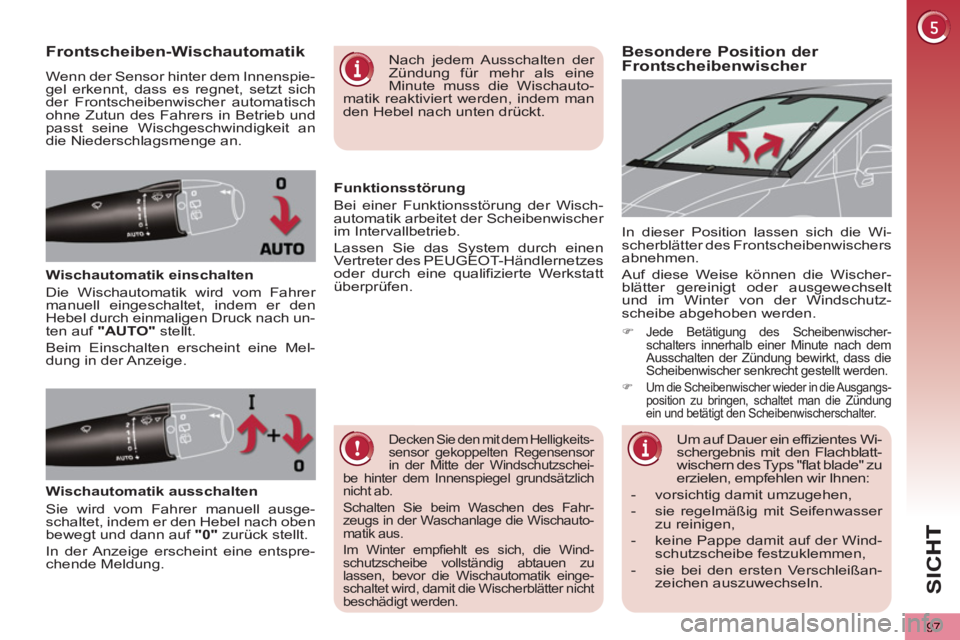

Besondere Position der Frontscheibenwischer Frontscheiben-Wischautomatik
Wenn der Sensor hinter dem Innenspie-
gel erkennt, dass es regnet, setzt sich
der Frontscheibenwischer automatisch
ohne Zutun des Fahrers in Betrieb und
passt seine Wischgeschwindigkeit an
die Niederschlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fahrer
manuell eingeschaltet, indem er den
Hebel durch einmaligen Druck nach un-
ten auf "AUTO"
stellt.
Beim Einschalten erscheint eine Mel-
dung in der Anzeige. In dieser Position lassen sich die Wi-
scherblätter des Frontscheibenwischers
abnehmen.
Auf diese Weise können die Wischer-
blätter gereinigt oder ausgewechselt
und im Winter von der Windschutz-
scheibe abgehoben werden.
Decken Sie den mit dem Helligkeits-
sensor gekoppelten Regensensor
in der Mitte der Windschutzschei-
be hinter dem Innenspiegel grundsätzlich
nicht ab.
Schalten Sie beim Waschen des Fahr-
zeugs in der Waschanlage die Wischauto-
matik aus.
Im Winter empfiehlt es sich, die Wind-
schutzscheibe vollständig abtauen zu
lassen, bevor die Wischautomatik einge-
schaltet wird, damit die Wischerblätter nicht
beschädigt werden.
Nach jedem Ausschalten der
Zündung für mehr als eine
Minute muss die Wischauto-
matik reaktiviert werden, indem man
den Hebel nach unten drückt.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel nach oben
bewegt und dann auf "0"
zurück stellt.
In der Anzeige erscheint eine entspre-
chende Meldung.
Funktionsstörung
Bei einer Funktionsstörung der Wisch-
automatik arbeitet der Scheibenwischer
im Intervallbetrieb.
Lassen Sie das System durch einen
Vertreter des PEUGEOT-Händlernetzes
oder durch eine qualifizierte Werkstatt
überprüfen.
Um auf Dauer ein effizientes Wi-
schergebnis mit den Flachblatt-
wischern des Typs "flat blade" zu
erzielen, empfehlen wir Ihnen:
- vorsichtig damit umzugehen,
- sie regelmäßig mit Seifenwasser
zu reinigen,
- keine Pappe damit auf der Wind-
schutzscheibe festzuklemmen,
- sie bei den ersten Verschleißan-
zeichen auszuwechseln.
)
Jede Betätigung des Scheibenwischer-
schalters innerhalb einer Minute nach dem
Ausschalten der Zündung bewirkt, dass die
Scheibenwischer senkrecht gestellt werden.
)
Um die Scheibenwischer wieder in die Ausgangs-
position zu bringen, schaltet man die Zündung
ein und betätigt den Scheibenwischerschalter.
Page 100 of 364
SI
C
98

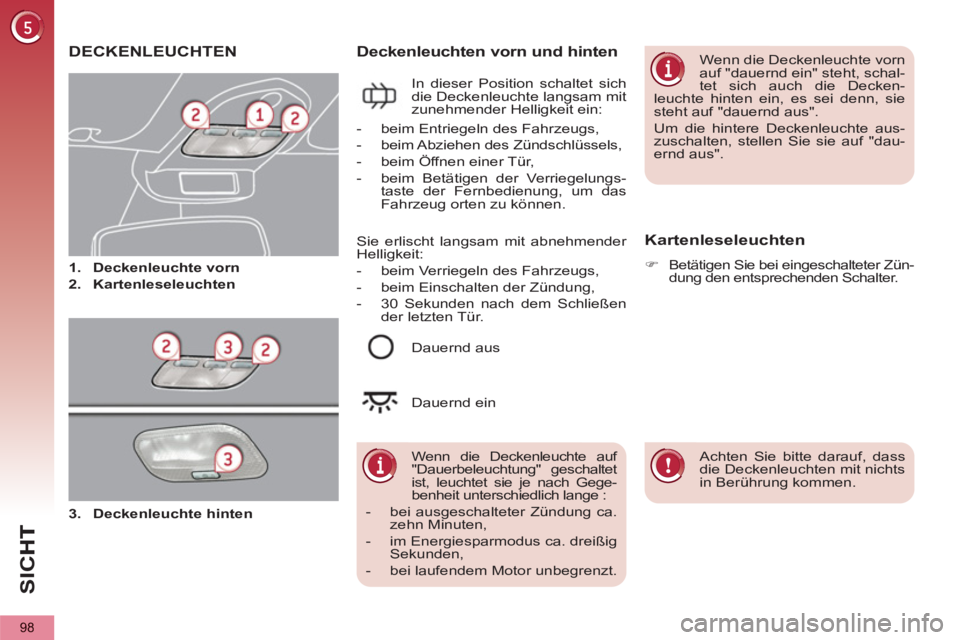

DECKENLEUCHTEN
1.
Deckenleuchte vorn
2.
Kartenleseleuchten
Deckenleuchten vorn und hinten
In dieser Position schaltet sich
die Deckenleuchte langsam mit
zunehmender Helligkeit ein:
Kartenleseleuchten
)
Betätigen Sie bei eingeschalteter Zün-
dung den entsprechenden Schalter.
Wenn die Deckenleuchte auf
"Dauerbeleuchtung" geschaltet
ist, leuchtet sie je nach Gege-
benheit unterschiedlich lange :
- bei ausgeschalteter Zündung ca.
zehn Minuten,
- im Energiesparmodus ca. dreißig
Sekunden,
- bei laufendem Motor unbegrenzt.
- beim Entriegeln des Fahrzeugs,
- beim Abziehen des Zündschlüssels,
- beim Öffnen einer Tür,
- beim Betätigen der Verriegelungs-
taste der Fernbedienung, um das
Fahrzeug orten zu können.
Dauernd aus
Dauernd ein
Wenn die Deckenleuchte vorn
auf "dauernd ein" steht, schal-
tet sich auch die Decken-
leuchte hinten ein, es sei denn, sie
steht auf "dauernd aus".
Um die hintere Deckenleuchte aus-
zuschalten, stellen Sie sie auf "dau-
ernd aus".
Achten Sie bitte darauf, dass
die Deckenleuchten mit nichts
in Berührung kommen.
Sie erlischt langsam mit abnehmender
Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
- 30 Sekunden nach dem Schließen
der letzten Tür.
3.
Deckenleuchte hinten
